Описание и технические характеристики трактора МТЗ-320

Система навесного оборудования МТЗ-622

Малогабаритный трактор МТЗ-622 оснащается гидронавесной системой, с помощью которой осуществляется присоединение и управление навесным, полунавесным и прицепным оборудованием. Она объединена с гидравлической системой рулевого управления и включает в свою конструкцию следующие элементы:

  • отдельный масляный насос на КП;
  • гидроподъемник для обеспечения автоматического позиционного, силового и смешанного регулирования положения применяемого оборудования относительно земли;
  • два плунжерных гидроцилиндра для увеличения грузоподъемности навесной системы.

Навесной механизм состоит из четырех, регулируемых по длине, шарнирных звеньев (3 шарнирные нижние тяги + центральная верхняя тяга), к которым присоединяются навесные и полунавесные машины и регулируется их рабочее положение.

Подсоединение прицепного оборудования осуществляется посредством прицепной вилки, устанавливаемой на концах шарнирных нижних тяг.

Опционально «Беларус-622» может быть оборудован:

  • передним навесным механизмом;
  • передним валом отбора мощности с хвостовиком;
  • передними балластными грузами;
  • шлангами сцепки;
  • тягово-сцепным устройством;
  • кронштейнами с разрывными муфтами.

Типы прицепного и навесного оборудования МТЗ-622

В зависимости от сферы эксплуатации и поставленных задач, трактор МТЗ-622 может комплектоваться различными типами полуприцепного, прицепного и навесного оборудования, что делает его транспортным средством с практически безграничными возможностями.

Оборудование для сельскохозяйственных работ:

  • культиваторы;
  • плуги;
  • дисковые и сетчатые боронировочные устройства;
  • окучиватели;
  • роторные и сегментно-пальцевые косилки;
  • картофелепосадочные агрегаты;
  • однорядные или двурядные картофелекопалки;
  • поливочное оборудование;
  • опрыскиватели вентиляторного и штангового типов;
  • кормораздаточные приспособления и т.д.

Коммунально-уборочное оборудование:

  • отвалы;
  • копательные приспособления;
  • щетки для очистки территорий от мусора, листьев и снега;
  • ковши;
  • снегоочистители;
  • пылесосное оборудование;
  • пескоразбрасыватели;
  • бурильные устройства и пр.

Устройство

Мини-трактор МТЗ-320 Беларус выполнен в стандартной комплектации. Заднее расположение кабины, колёсная база разного радиуса и остов, состоящий из полурам. Но несмотря на простоту конструкции, трактор заслуживает того, чтобы его рассмотрели более подробно.

Габаритные размеры

Габаритные размеры 3220х1550х2150 мм для трактора с такими мощностными характеристиками являются оптимальными. Колея передних колёс регулируется в пределах 1260-1410 мм, а задних 1250-1400 мм. При минимальной колее достигается радиус поворота 3,7 м.

Кабина

В зависимости от модификации, мини-трактор МТЗ-320 Беларус может выпускаться с одноместной цельнометаллической кабиной или с навесным тентом, усиленным каркасом безопасности.

Металлическая кабина обладает хорошей звукоизоляцией и защитой от шума. Установлены системы отопления и кондиционирования воздуха. Водительское кресло и рулевая колонка могут изменять свою конфигурацию, в зависимости от предпочтений тракториста.

Рулевое управление – гидрообъёмное. На приборной панели расположена система управления навесным оборудованием. Кабина обладает панорамным остеклением и полностью соответствует мировым стандартам качества.

Все окна открываются, а для поддержания комфортности работы внедрена система принудительной вентиляции.

Навесное оборудование

Для модели Беларус-320.04 предлагается довольно широкий ассортимент навесных приспособлений, от чего как раз и зависит универсальность данного минитрактора. В задней части машины установлен механизм отбора мощности и навесная система, которые позволяют использовать:

  1. Механические сеялки.
  2. Однокорпусные и многокорпусные плуги.
  3. Многокорпусные окучники.
  4. Культиваторы.
  5. Культиваторы-окучники.
  6. Бороны.
  7. Картофелекопалки и картофелесажалки.
  8. Роторные сеялки.
  9. Коммунальные щетки.
  10. Снегоуборочное оборудование.
  11. Опрыскиватели.
  12. Грабли.
  13. Ворошительные грабли.
  14. Поливочное оборудование.
  15. Почвообрабатывающие фрезы.

Кроме этих дополнительных орудий, техника может комплектоваться и фронтальным навесным оборудованием, а именно снегоуборочным отвалом, погрузчиком и небольшим стогометателем.

Трактор МТЗ-320

Универсальный колесный трактор МТЗ 320 предназначен для осуществления разнообразных работ совместно прицепным, полунавесным и навесным агрегатным оборудованием в сельском хозяйстве, строительстве, промышленности и в коммунальной сфере. Такими работами можно считать:

  • пахоту;
  • боронование;
  • культивацию;
  • покос травы;
  • внесение различных удобрений;
  • перевозка грузов;
  • междурядную обработку сельхозкультур;
  • погрузо-разгрузочные операции;
  • уборка территории.

Учитывая компактные размеры трактора Беларус 320 наиболее эффективно его использование на сельскохозяйственных участках площадью до 25 га. Следующей по эффективности сферой применения данного трактора следует считать коммунальное хозяйство, так как он обладает высокой маневренностью, что позволяет ему работать в стесненных городских условиях при уборке улиц и придомовых территорий.

Немаловажно то, что при этом небольшой вес МТЗ 320 не наносит дефектов и повреждений дорожному и тротуарному покрытию

Технические характеристики

МТЗ-320 — это минитрактор белорусского производства, который выпускает РУП Минский тракторный завод. Машина обладает достаточно широким спектром применения: трактор можно задействовать в сфере сельского хозяйства, коммунальных служб, а также в строительстве и дорожных работах.

Двигатель

В качестве силовой установки, на мини-трактор устанавливается четырёхтактный дизельный двигатель LDW 1503 NR. Этот силовой агрегат производится в Эстонии под маркой Lombardini. Двигатель выдаёт 36 лошадиных сил при рабочем объёме в 7,2 литра.

Дизель обладает турбированным впрыском топлива. Тип охлаждения – жидкостный. Расход горючего при максимальных нагрузках составляет 329 г/кВт час. Объём топливного бака составляет 32 литра. Двигатель жёстко крепится к передней полураме.

Ходовая часть и трансмиссия

На МТЗ-320 Беларус устанавливается механическая трансмиссионная схема. Ступенчатая коробка переключения передач обеспечивает машине 24 рабочих режима: 16 скоростей вперёд и 8 назад.

Присутствует редуктор для уменьшения хода. Это позволяет выполнять работы, требующие большой тяговой мощности. Мини-трактор может передвигаться со скоростью 25 километров в час.

У МТЗ-320 Беларус передний привод. Предусмотрена возможность изменять ширину колеи. Передний мост – портальный, состоит из дифференциала с автоматической блокировкой и механизма свободного хода храпового типа. Задний мост оснащён дифференциалом, который блокируется принудительно.

Тормозная система дискового типа выполнена в раздельном варианте. Можно раздельно тормозить правым и левым колесом.

Задний вал отбора мощности – двухскоростной. Он отвечает за работу дополнительного оборудования. По желанию заказчика, на мини-трактор может быть установлен и передний ВОМ.

Гидравлика и электрооборудование

За работу дополнительного оборудования отвечает гидравлическая система раздельно-агрегатного типа. Благодаря хорошо продуманной схеме крепления навесных механизмов и агрегатов, грузоподъёмность этого мини-трактора составляет 1 100 килограмм. Необходимая мощность передаётся через двухскоростной синхронный ВОМ.

Гидросистема предназначена для управления навесными, полунавесными и гидрофицированными прицепными сельскохозяйственными машинами и состоит из маслобака 5 с фильтром, насоса 4 с приводом включения, гидравлического распределителя 3 с замедлительными клапанами 6, силовых цилиндров 1, задних выводов 2, маслопроводов и арматуры.

Распределитель Р80 – 3/1 – 121 – 3Гг (рис. В49) предназначен для направления потока масла от насоса в соответствующую полость гидроцилиндров и исполнительных механизмов, переключение потока масла на безнапорный перепуск его в бак, ограничения давления в системе и удержания навесного орудия или гидрофицированных рабочих органов прицепной машины в определенных положениях.

Он состоит из корпуса 6 с гидрозамками, двух крышек 3 и 7, трех золотников 1 и 4, перепускного клапана 5, предохранительного клапана 8, сферических рычагов 2, уплотнений, элементов крепления и других деталей. Все золотники гидрораспределителя имеют четыре позиции: “Подъем”, “Нейтраль”, “Опускание” и “Плавающее”.

Работу электрооборудования МТЗ-320 «Беларус» обеспечивает встроенный генератор. От него работают внешние и внутренние осветительные приборы, некоторые навесные агрегаты и другое оборудование. Для нормального функционирования всех приборов, постоянное напряжение должно составлять не менее 12 В.

Рулевая система

Рулевое управление (фото справа) – гидрообъемное, управляется при помощи гидронасоса рулевого управления. Руль регулируется под углом и наклоном, удобным для каждого водителя.

Рисунок 2 — Схема рулевого управления

Пояснение к схеме:

  1. Гидроцилиндр.
  2. Насос питания.
  3. Маслобак.
  4. Нагнетательный маслопровод.
  5. Сливной маслопровод.
  6. Маслопроводы гидроцилиндра.
  7. Маслопроводы гидроцилиндра.
  8. Рулевая колонка.
  9. Насос – дозатор.

БЕЛАРУС- 320.4: технические характеристики, обзор, описание

Источник фото: ulan-ude.all.bizФото МТЗ Беларус 320.4

Технические характеристики БЕЛАРУС 320.4, масса

Трактор БЕЛАРУС 320.4 с большим успехом применяется в самых различных отраслях, где важны компактные размеры техники (в коммунальном и сельском хозяйстве, в производственной отрасли, на строительстве объектов и в транспортной сфере).

Эксплуатационная масса (без кабины)

1 670 кг

Эксплуатационная масса (с кабиной)

1 770 кг

Диапазон скоростей движения вперед

1,0-25,0 км/ч

Диапазон скоростей движения назад

1,83-13,37 км/ч

Количество скоростей движения вперед

8 (или 4)

Количество скоростей движения назад

16 (или

Емкость топливного бака

32 л

Максимальная грузоподъемность навесной системы на расстоянии 610 мм от оси подвеса

750 кгс

В стандартной комплектации трактор БЕЛАРУС 320.4 оснащается рабочими фарами, прицепным устройством (поперечиной), пневматическим приводом тормозов прицепа, механической фиксацией задней навески и 4 выводами гидросистемы для дополнительных механизмов.

Опционально имеется возможность установки кронштейна с передними грузами. Рулевое управление трактором 320.4 — гидрообъемное, оснащенное  насосом-дозатором и гидроцилиндром в рулевой трапеции.

Двигатель, КПП

Трактор БЕЛАРУС 320.4 агрегатирован четырехтактным дизельным двигателем итальянского производства Lombardini LDW1603/B3, который отвечает требованиям экологического стандарта Евро-3A.

Марка двигателя

Lombardini

Модель двигателя

LDW1603/B3

Мощность двигателя

26,5 кВт (36,0 л.с.)

Номинальная частота вращения

3 000 об/мин

Количество цилиндров

3 ед.

Диаметр цилиндров*ход поршня

88*90,4 мм

Общий объем цилиндров

1,649 л

Максимальный крутящий момент

92 Нм (9,4 кгс)

Коэффициент запаса крутящего момента

12%

Удельный расход топлива при эксплуатационной мощности

329 г/кВт*ч

На тракторе БЕЛАРУС 320.4 установлены работающие в масле дисковые тормоза (основные). Принцип их действия — раздельное управление задним левым и правым колесами. Стояночный тормоз представляет собой автономный механический привод основных тормозов.

Задний вал отбора мощности

зависимый I; II

560 / 1 000 об/мин

синхронный I; I

3,4 / 6,3 об/мин

Коробка переключения передач на машине механическая, с понижающим редуктором, ступенчатая, с шестернями постоянного зацепления и зубчатыми муфтами легкого включения.

Муфта сцепления КПП на модели 320.4 — сухая, постоянно замкнутая, однодисковая, фрикционная.

Источник фото: ulan-ude.all.bizТрактор МТЗ Беларус 320.4 оснащен ДВС Lombardini

Габариты БЕЛАРУС 320.4

Длина

3 050 мм

Ширина

1 550 мм

Высота

2 150 мм

Ширина колеи передних колес составляет 1 260 (1 410) мм, задних — 1 250 (1 400) мм. На передние колеса установлены шины размерности 7,5L-16, на задних колесах — 11,2-16. По желанию заказчика возможна комплектация трактора шинами 210/80R16 и 11,2-20.

Источник фото: .comФото Беларус 320.4

Электрооборудование

Трактор БЕЛАРУС 320.4 оснащен генераторной установкой переменного тока (65А). Выпрямленное напряжение составляет 14 В. Также техника оснащена аккумуляторной батареей, емкость которой составляет 88 Ач, напряжение — 12 В. Имеется пусковая система со стартером (12 В), мощность которой составляет 2,2 кВт.

Кабина и органы управления

Трактор БЕЛАРУС 320.4 оснащен комфортабельной кабиной, в которой предусмотрена опция открывания крыши. Боковые и задние окна оснащены омывателем переднего стекла и электростеклоочистителем. Внутри кабины предусмотрена система отопления, а также вентиляция. Все это соответствует директиве ЕЭС и требованиям, предъявляемым ОЕСД.

Она представляет собой универсальную, раздельно-агрегатную систему. Навесные орудия присоединяются к шарнирам продольных тяг и центральной тяги с помощью пальцев.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: МТЗ 320.4М, МТЗ 320, ХТЗСШ Т-16, ХТЗ Т-16, ВТЗ Т-25А, МТЗ 421, МТЗ 410, ХТЗ Т-25, МТЗ 311M, МТЗ 321M.

— с канала Seryoja Botirov

Создание малогабаритного трактора МТЗ-622

Трактор МТЗ-622, известный также как «Беларус-622», выпускает Бобруйский завод тракторных деталей и агрегатов. Это промышленное предприятие было основано еще в 1945 году, а в 1972 году оно вошло в состав Минского тракторного завода.

Ассортимент продукции, производимый в настоящее время ОАО «БЗТДиА», включает крупно- и малогабаритную тракторную, погрузочно-разгрузочную и уборочную технику, а также узлы, запчасти и колесные диски для всей гаммы транспортных средств, выпускаемых МТЗ.

Работы по созданию малогабаритных тракторов на Бобруйском заводе стартовали в начале 2000-х годов. Необходимость освоения нового вида техники возникла в связи с интенсивным развитием частных фермерских и аграрных предприятий, масштабы которых были значительно меньше по сравнению колхозной собственностью советского периода, поэтому использование крупной спецтехники стало нецелесообразным.

Трактора МТЗ на международной сельскохозяйственной выставке в Сербии (г. Нови Сад). По порядку, слева: МТЗ-622, МТЗ-422, МТЗ-320.

Производство мини-тракторов началось в 2007 году. Вместе с дебютной базовой моделью «Беларус-320», оснащенной 36-сильным двигателем, с заводского конвейера сошли еще три модификации на ее базе: погрузочная, уборочная и погрузочно-уборочная машины, получившие аналогичный индекс.

В конце 2008 года линейка малогабаритной техники была расширена моделью «Беларус-422» с двигателем на 49,8 л.с., а через год вышел новый компактный трактор «Беларус-622», получивший мотор мощностью 62,5 «лошадей». Он предназначен для посева и уборки с/х культур, заготовки кормов, уборки территорий и транспортировки грузов. Комфортная кабина с хорошей теплоизоляцией и выносливый двигатель позволяет использовать эту модель в любых погодных и климатических условиях в интервале температур от – 25 до +45˚С.

Весной 2017 года на выставке коммунальной техники в Минске была представлена новая модификация трактора «Беларус-622», отличающаяся от базовой версии более чистым в экологическом плане двигателем, соответствующим стандарту Евро-III, и колесами большей ширины, «обутыми» в шины со специальным «газонным» протектором.

Широкопрофильные «всепроходные» шины трактора МТЗ-622

Увеличение площади контакта шин с почвой способствует снижению давления на опорную поверхность и, тем самым, предупреждению ее повреждения. Данная модификация является оптимальным вариантом для выполнения различных задач хозяйственного назначения, в том числе и в садово-парковых зонах, на стадионах, в производственных и складских помещениях, а также прочих городских и загородных объектах, где предъявляются повышенные требования к качеству воздуха и сохранению почвенного слоя.

Преимущества и недостатки

К минусам трактора можно отнести:

  • довольно высокий расход топлива из расчёта на кВт.час. В сравнении с МТЗ 80 этот показатель выше на 30-35%.
  • при движении по неровным грунтовым дорогам или полям за счёт короткой базы машины в кабине сильно трясёт.
  • неудобное боковое положение педали подачи топлива на поле кабины.
  • высокий капот закрывает часть переднего фронтального обзора по направлению движения.
  • маленький объём топливного бака.
  • также, в следствии вибрации, к конструктивным недостаткам трактора можно отнести — частые случаи раскручивания крепления КПП.

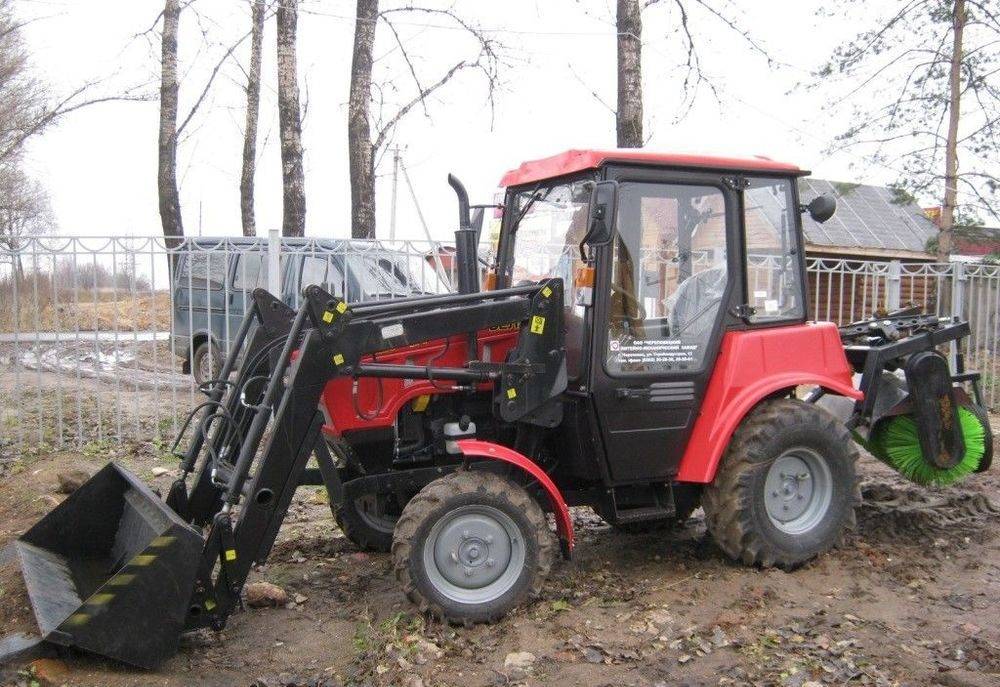

Трактор МТЗ 320 с погрузочным оборудованием и щёткой

Многие практики жалуются на слабое сцепление и передний мост трактора. Изучая подлинную суть причин поломок, зачастую приходят к выводу, что основным фактором возникновения неполадок являются превышение эксплуатационных нагрузок, установленных заводом производителем. Трактор не имеет в своей конструкции привычного советского коэффициента запаса прочности. Поэтому при выполнении работ нужно строго придерживаться инструкций производителя и не допускать перегрузок. Многие водители считают недостатком отсутствие датчиков уровня температуры и давления масла в двигателе. В этом смысле производитель ограничился сигнализирующими лампочками на панели.

Преимущества:

  • трактор имеет широкий спектр скоростей сопоставимый с КПП универсально-пропашных тракторов.
  • постоянный полный привод обеспечивает отличные ходовые качества при езде по грунту с повышенной влажностью или в зимних условиях.
  • раздельноагрегатная гидросистема, а также двухскоростной независимый и синхронный ВОМ позволяет агрегатировать трактор с максимальным спектром оборудования.
  • малый радиус разворота обеспечивает отличную манёвренность.
  • кабина имеет достаточную шумопылеизоляцию для комфортного выполнения работ.

В целом показатели трактора значительно превышают уровень тракторов аналогичного тягового класса советского образца уровнем эргономики управления и ходовых качеств.

Технические характеристики МТЗ-320

Трактор обладает уникальными показателями в своём классе. Это обеспечивается разработанной с нуля компоновкой и собственной конструкторской базой Минского завода:

Габариты (мм)3050*1550
Колесная база (мм)1690
Наименьший радиус поворота (м)3.7
Эксплуатационная масса с кабиной1720
Максимальная грузоподъёмность1100
Дорожный просвет (мм)320
Передние шины7.5*16
Задние шины12.4*16
Колёсная формулаПолный привод
ТормозаДисковый масляный тип

По данной сводке необходимы поясняющие комментарии:

  • Дорожный просвет считается до низшей точки мостов.
  • Радиус поворота может быть увеличен в зависимости от дорожного покрытия. Разворот на месте практически исключён.
  • Кабина быстро снимается при необходимости или устанавливается облегченный открытый вариант с крышей.
  • Применение шин увеличенного диаметра или ширины полностью исключено. Производители не оставили для этих целей соответствующих зазоров.

Также он обладает следующими дополнительными характеристиками:

  • Топливные бак вмещает 32 литра дизельного топлива.
  • Расход на выработку 1 кВт составляет 329 грамм в час.
  • Механическая коробка передач уникальна для класса, она имеет 16 передних и 8 задних режимов, позволяющих двигаться со скоростью от 1 до 25 км/ч.
  • Гидравлический усилитель руля поставляется по умолчанию.
  • Суммарная ёмкость масла в гидравлике около 10 литров.
  • Гидронасос прокачивает 16 литров жидкости в минуту.

Описание функциональных частей МТЗ-320

Модель получила белорусскую ходовую часть, а также ряд разработок от иностранных производителей.

Двигатель. На большинство моделей и модификаций устанавливается рядный трехцилиндровый агрегат мощностью 36 л.с. и объёмом 7.12 л. Он производится в разных странах на территории ЕС под торговой маркой Lombardini. Силовая установка работает на принципе прямого впрыска топлива к цилиндрам. Максимальный крутящий момент 97 Нм.

Рис. 2 – Двигатель Lombardini

  • Трансмиссия. Полностью механическая коробка передач имеет 24 режима. Дисковое сцепление позволяет двигаться назад со скоростью до 13 км/ч, но оно имеет малый коэффициент запаса прочности. Поэтому перегружать трактор при тяговых работах строго запрещено. В коробке имеется понижающий редуктор. Переключение его режимов в движении приводит к поломке.
  • Задний и передний мост. Передний мост при ведущей компоновке приводится в движение прямым вторичным валом коробки передач. Непосредственная передача усилия производится через дифференциал и храповик. Задняя ось содержит в своей конструкции базовую передачу и автоматически блокируемый дифференциальный механизм. Буксовка полностью исключена даже при чрезвычайно низком коэффициенте трения.
  • ВОМ (вал отбора мощности). Двухскоростной привод доступен в задней части, а для переднего навеса необходимо приобретать дополнительную систему. Она также имеет две стандартных скорости.

Рис. 3 – Двухскоростной вал отбора мощности

  • Гидравлика. Гидронавесная система представлена стандартной трехточечной подвеской, что позволяет легко использовать широкий спектр дополнительного оборудования от сторонних производителей.
  • Рулевое управление. Колонка полностью регулируется по высоте и углу наклона, что позволяет подстроить её под тракториста любого роста. Система гидравлического насоса устанавливается непосредственно на блоке двигателя, что повышает общую надежность системы.
  • Электрическая часть. Машина питается от стандартного автомобильного аккумулятора на 12В. В стандартную сеть входят фары, приборная панель, обогреватель кабины, габаритные огни. При необходимости есть возможность установки магнитолы.
  • Габариты и масса. Длина составляет 3.05 метра, а высота 1.55. Весит машина с кабиной и полным запасом топлива около 1700 кг.
  • Заправочные емкости МТЗ 320. Стандартные баки имеют объём 32 литра, установка дополнительных расширений не предусмотрена.
  • Кабина и эргономика. Отапливаемая кабина повышенной комфортности позволяет легко разместиться оператору ростом до 190 см.

Рис. 4 – Панель управления

Он может выставить высоту сиденья, угол наклона руля. Рычаги всегда находятся в зоне доступа. Приборная панель имеет приятную подсветку, она не закрывается руками оператора в процессе работы.

Приобретение трактора

Приобрести лучше воспользовавшись услугами официальных дилеров концерна МТЗ, так как такая покупка отличается:

  1. Наименьшая цена на приобретаемую сельхозтехнику.
  2. Наличие полного перечня модификаций.
  3. Покупка в лизинг или кредит.
  4. Доукомплектование при необходимости требуемым дополнительным навесным оборудованием, электронным руководством по эксплуатации.
  5. Приобрести расходные материалы для технического обслуживания, такие как трансмиссионное, моторное масло, топливный фильтр и другие.

Предусмотрена дополнительная установка: регулируемого тягово-сцепного устройства, балластных грузов, пневмопривода с распределителем, а также другого типоразмера колес на мосты.

Стоимость нового трактора начинается от 450 0000 руб. При ограничениях по финансам, подбирают Беларус 320 на рынке б/у сельхозтехники. Рабочий вариант начинается от 90000 руб.

Навесное оборудование

Большой ассортимент навесного, полунавесного оборудования в сочетании с прицепными машинами позволяет применять трактор Беларусь 320 в сельскохозяйственных, промышленных и коммунальных видах работ.

  • Полуприцеп малогабаритный тракторный ПМТ-330
  • Косилка сегментно-пальцевая КС-Ф-1,6Б-4
  • Косилка роторная задненавесная Z173/ Z173/1
  • Картофелесажалка навесная 2-рядная автоматическая элеваторного типа Л-201
  • Картофелесажалка двухрядная s239
  • Картофелекопатель полунавесной 1 -рядный втулочно-роликовый / на прорезиненных ремнях Л-651/Л-651-01
  • Картофелекопатель навесной 1-рядный КТН — 1Б
  • Картофелекопатель однорядный Z-655
  • Картофелекопатель однорядный
  • Борона дисковая навесная БДН (1.6/1.8)
  • Борона сетчатая навесная БС-4
  • Борона двухсекционная навесная дисковая U363/U363/1
  • Культиватор навесной KHC-1,7
  • Культиватор-окучник навесной КОН-1,4
  • Культиватор U473/ U473/1
  • Окучник чизельный ОЧ-1,4
  • Окучник навесной трехкорпусный Р-475 / Р-475/1
  • Плуг 2-корпусный, навесной Т-101/Л-101
  • Фреза садовая ФС-1,2/(1,5)/(2)
  • Фреза навесная U540/ U540/3
  • Агрегат комбинированный почвообрабатывающий навесной двухрядный U724/1 / U724/3
  • Опрыскиватель навесной штанговый (в базовой комплектации) Зубр НШ «Фермер»
  • Опрыскиватели навесные с гербицидной штангой (в базовой комплектации) ЗУБР НШ «ГЕРБИ/ДС-2» (Г/ДС-2)
  • Опрыскиватель навесной вентиляторный (в базовой комплектации) Зубр НВ
  • Опрыскиватель прицепной вентиляторный Зубр ПВ
  • Опрыскиватель полевой навесной Р329/ Р329/2
  • Опрыскиватель полевой прицепной Р329/10
  • Рассеиватель минеральных удобрений RNZ 200
  • Грабли-сеноворошилки PZ-204/205
  • Бур БС-500
  • Раздатчик кормов малогабаритный РКМ-2
  • Реверсивный очиститель навозного прохода
  • Тележка садовая для транспортировки контейнеров TTK-3

Закрыть

Особенности

– двигатель Lombardini водяного охлаждения, соответствие стандартам Euro-3A;- по заказу возможно исполнение – двигатель ММЗ, г. Минск;- низкий расход топлива (от 1,6 л. в час);- изготовление корпуса кабины – стеклопластик;- поперечина и вилка буксирная в КОМПЛЕКТЕ;- небольшие габаритные размеры;- малый радиус разворота;

Двигатель:

ТипДизель четырехтактный
МодельLOMBARDINI
Мощность, кВт(л.с.)26,5(36)
Номинальная частота вращения, об/мин3 000
Количество цилиндров3
Диаметр цилиндров/ход поршня, мм90.4
Рабочий объем, л1,65
Максимальный крутящий момент, Н*м92
Коэффициент запаса крутящего момента12
Удельный расход топлива, гр/кВт*Час358
Емкость топливного бака, л32

Трансмиссия:

Муфта сцеплениясухая, однодисковая, фрикционная, постоянно замкнутая
Коробка передачмеханическая, ступенчатая с шестернями постоянного зацепления, с зубчатыми муфтами легкого включения
Число передач, вперед/назад16/8
Скорость движения,вперед/назад, км/ч:1,0-25,0/1,8-13,3
Задний ВОМ:
независимый I, об/мин540
независимый II, об/мин1 000
синхронный I, об/мин3,4

Размеры и масса:

Общая длина, мм2 510
Ширина, мм1 550
Высота, мм2 150
База трактора, мм1 690
Колея, мм:
по передним колесам1260, 1410
по задним колесам1250,1400
Агротехнический просвет, мм435
Наименьший радиус поворота, м3,7
Масса эксплуатационная, кг1 720
Масса в состоянии отгрузки, кг1 690
Масса максимально допустимая, кг2 800
Максимальная глубина преодолеваемого брода, мм0,45
Размеры шин:
передних колес7,5L-16
задних колес12,4L-16

Гидронавесная система:

Универсальная, раздельно-агрегатная

Грузоподъемность на оси,кг1 100
Максимальное давление, МПа20
Производительность насоса, л/мин17
Емкость гидросистемы, л9

Передний ведущий мост:

с главной передачей, с самоблокирующимся дифференциалом с храповым механизмом свободного хода, с цилиндрическими конечными передачами

Кабина:

Комфортабельная, с фильтрацией воздуха, подаваемого вентиляторами, с системой подогрева, с открывающимися боковыми окнами, задним стеклом и люком крыши, с электрическими стеклоочистителями стекол и омывателем переднего стекла

Комплектация:

пневмосистема, вилка буксирная, поперечина, отопитель, задний ВОМ (2-х скоростной, синхронный, 8/21 или 6/21 шлицов), заднее навесное устройство (3-х точечное, 2 гидроцилиндра, фиксирующие цепи), гидровыводы (2 на задней стороне, 2 спереди), трехсекционный гидрораспределитель, розетка (на задней стороне); переднее и заднее рабочее освещение (2 сзади, 2 спереди), поворотные лампы (4), лампы аварийного освещения, подсветка номерного знака, комплект ЗиП

По заказу:

Вал Карданный
ГенераторLOMBARDINI ААК 4569 Генератор 104.1157.260 14V 65A код IA0711
ДвигательДвигатель LOMBARDINI LDW 1603/B3 мтз-320 (3-х цилиндр., 1649 см3, 40,8л.с.)
Дифференциал
Кабина
Колонка рулевая
Комбинация приборов
Коробка передач1700010- 02-320 Коробка передач на МТЗ-320
Коробка раздаточная
Корпус гидросистемы
Корпус сцепления
Крышка привода переднего моста
Мост задний2401010-А-320 Задний мост
Передний мост2300010-02-220 Мост передний
Насос дозатор
Насос НШ гидросистемы
Насос НШ рулевое
Насос топливный
Пневмокомпрессор
Промежуточная опора карданного вала
Распределитель
Регулятор давления пневмосистемы
Сиденье оператора
СтартерСтартер 5840.191 LOMBARDINI (МТЗ-320) 2kW Финляндия (их маркировка 01-5553)
Стеклоочиститель передний
Тахоспидометр
Тормозной кран
Трансмиссия
Турбокомпрессор
Цилиндр гидросистемы
Шестерни главной передачи в паре
Шина задняя леваяШина 11.2-20 Ф-35-1 нс 8 Белшина перед мтз-82.1 задн мтз-320/422Шина 12.4-16 ФБел-160 (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921Шина 12.4L-16 ФБел-160М (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921
Шина задняя праваяШина 11.2-20 Ф-35-1 нс 8 Белшина перед мтз-82.1 задн мтз-320/422Шина 12.4-16 ФБел-160 (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921Шина 12.4L-16 ФБел-160М (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921
Шина передняя леваяШина 210/80R16 Бел-166 (диск W6х16) мтз-422(передняя)/320(иногда)Шина 7.50-16 нс 4 ФБел-253 (диск 600-3101020) камера 7,50-16 перед мтз-320
Шина передняя праваяШина 210/80R16 Бел-166 (диск W6х16) мтз-422(передняя)/320(иногда)Шина 7.50-16 нс 4 ФБел-253 (диск 600-3101020) камера 7,50-16 перед мтз-320
Щиток приборов
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
