Мотоблок Ока МБ-1Д1М10 — обзор модели, характеристика

Навесное оборудование для «Ока» МБ-1Д1М10

От завода-производителя

Изготовитель «Оки» рекомендует использовать для агрегирования с мотоблоком навесное оборудование, изготовленное ОАО «Калужский двигатель».

В предлагаемый ассортимент оборудования входят такие дополнительные устройства:

Борона Фреза-культиватор ФР.40.000 Копатель корнеплодов Окучник Грунтозацепы Плуг стандартный ПМ-1 Сцепное устройство СУМ-1 Грузы-утяжелители Лопата-отвал Снегоуборщик роторный Картофелесажалка Телега грузовая

От сторонних производителей

Навесное оборудование других производителей также допустимо использовать в сочетании с мотоблоком «Ока» МБ-1Д1М10, если размеры крепежных узлов соответствуют тем, что выпускает «КАДВИ».

Другие производители, навесное оборудование которых можно использовать с «Окой»:

• ООО «МОБИЛ К» г. Гагарин;
• ЗАО «Всеволожский РМЗ»;
• ПК «Русич».

Самостоятельно сделать дополнительные составляющие к мотоблоку также допустимо, после чего их можно использовать. Однако стоимость самодельных навесных изделий, исходя из необходимых расходников, будет практически равна заводским.

Инструкция по эксплуатации

Стоит отметить, что при покупке мотоблока Ока МБ 1Д1М10, вы получите вполне стандартный набор, характерный для многих аналогичных моделей:

• пневматические колеса;
• сошник;
• набор почвенных фрез в количестве 4 штук;
• шкив для отбора мощности;
• талон гарантии;
• инструкция по эксплуатации мотоблока.

Что касается его инструкции, то она содержит вполне стандартные сведения. Управление мотоблоком Ока, Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза должно осуществляться лицом, достигшим совершеннолетия.

Кроме того, запрещается допускать к управлению агрегатом людей, не ознакомившихся с настоящей инструкцией, а также не изучивших элементарных мер личной безопасности. Нельзя транспортировать мотоблок, идущий собственным ходом, по общим дорогам, магистралям и шоссе.

МБ 1Д1М10

Для этих целей существуют специальные транспортировочные колеса, либо перемещение агрегата иным путем. Нельзя использовать масло и бензин, который не рекомендован производителем. Несоблюдение данного правила может привести к поломкам важных рабочих узлов.

Нельзя работать с мотоблоком, в редукторе и двигателе которого находится недостаточное количество масла. Новому мотоблоку Ока требуется определенное время на обкатку, во время которой запрещается использовать устройство на полную мощность.

Осуществление любых работ по замене масла, топлива, различным регулировкам и ремонтным работам, должно производиться только при неработающем двигателе. Во время заправки бака с горючим будьте крайне аккуратны, не допуская попадания бензина к себе на одежду и открытые участки тела.

Периодически нужно делать перерывы в работе, чтобы помещение могло должным образом проветриться.

Чтобы вибрация от мотоблока была не такой заметной (в случае, если эксплуатация длится более 45 минут), необходимо использовать специальные рукавицы. Чтобы снизить воздействие шума на слуховые органы, необходимо воспользоваться наушниками, либо эксплуатировать агрегат не более одного часа беспрерывной работы.

Запрещается работать с мотоблоком рядом с открытыми источниками огня. Во время работе, из агрегата испаряются различные вредные газы, поэтому нужно держать устройство таким образом, чтобы ветер не дул вам в лицо, тем самым подавая на вас продукты отработки бензина.

Перед началом работы, необходимо произвести первичный осмотр поверхности на предмет наличия на ней различных камней и крупных предметов, которые могут повредить работающие почвенные фрезы. Внимательно следите за тем, чтобы впереди работающих фрез не было посторонних лиц и животных.

Нельзя перемещать на себя мотоблок, который идет задним ходом. Необходимо держать определенную дистанцию от работающих фрез – как при самой работе, так и при поворотах.

Чтобы повысить качество культивирования, на мотоблоки Садко, Дон, Хутер, Профи, Пахарь, Чемпион нужно установить специальные колеса-грунтозацепы. Помните, что в комплектации нового мотоблока присутствует редуктор, уже заправленный маслом.

Перед эксплуатацией, необходимо проверить уровень данного масла, при необходимости долить нужное количество. Нельзя в одновременном режиме нажимать рычаги переднего и заднего хода. Несоблюдение данного правила приведет к обрыву ремней.

После завершения работы, мотоблок нужно тщательным образом отчистить от грязи и пыли. Хранить его нужно в закрытых и сухих помещениях. Перед началом работы нужно проверить надежность всех крепежных соединений, а также степени натяжения ремней.

Преимущества мотоблока Луч МБ-1

Луч МБ-1 служит для производства сельскохозяйственных работ на фермерских предприятиях и личных приусадебных участках. Отличается многофункциональностью, большой мощностью, маневренностью и удобством в эксплуатации.

Для выполнения большого диапазона задач устанавливается различное навесное оборудование. С помощью навесных орудий осуществляют:

Мотоблок Луч МБ-1 в работе

• вспашку почвы;
• боронование и культивирование земли;
• окучивание и выкапывание корнеплодов;
• транспортировку грузов.

Внимание! Правилами эксплуатации запрещено движение аппарата своим ходом по центральным магистралям и дорогам общего пользования. Для пользования устройством не требуется специальных технических навыков

Определенные знания и опыт необходимы для использования навесного оборудования

Для пользования устройством не требуется специальных технических навыков. Определенные знания и опыт необходимы для использования навесного оборудования.

Допускается эксплуатация агрегата при температуре наружного воздуха до -5° C. Для облегчения запуска при отрицательных температурах добавляют предварительно разогретое машинное масло.

Преимущества и недостатки

Мотоблок «Ока» модели «МБ-1Д1М10» отличается простотой, но при этом оснащен валом отбора мощности. При помощи этого вала можно присоединить вспомогательное оборудование той же марки. Модель «МБ-1Д2М16» предназначена для работы на крупных участках, на огородах до 50 соток. Независимо от конкретной версии, мотоблоки калужского завода можно считать хорошим выбором для обработки земли в личном подсобном хозяйстве.

Достоинствами аппаратов считаются:

• минимальный уровень шума;
• надежность моторов;
• рациональный выбор скоростных режимов для конкретных модификаций;
• сравнительно небольшие размеры и масса;
• минимальный радиус разворота;
• небольшие требования к уходу и обслуживанию.

Проблемы могут быть связаны с низкой износостойкостью приводных ремней. Однако в базовый комплект поставки всегда входят их дополнительные наборы, поэтому устранение неполадок вполне возможно. Тем более что конструкция весьма проста, и ремонт не требует даже обращения в сервисные организации. А легкость и компактность мотоблоков упрощают их перемещение и хранение. В сумме положительные качества далеко перевешивают их отрицательную сторону.

Это интересно: Как сделать окучник для мотоблока своими руками

История создания мотоблока

Мотоблоки ОКА — это потребительское название мотоблоков, выполненных на основе производимого в восьмидесятых годах МБ-1, компактного до 100кг сухого веса аппарата, способного выполнять различные сельскохозяйственные работы. Данный аппарат может пригодиться, как на приусадебном хозяйстве, так и в небольшом фермерском угодье. Так же может пригодиться для механизации трудоемких процессов на отдельных участках крупных хозяйств. Комплектуется парой резиновых колес и четырьмя фрезами.

За довольно не продолжительное время данный модельный ряд успела получить несколько модификаций. Связано это в первую очередь с двигателем, он стал мощнее. Доработки коснулись так же системы управления. Металлические тяги были заменены на тросы. Было устранено слабое место в редукторе. Все эти изменения в полной мере коснулись МБ-1Д3 выпущенной в 2010 году.

Наравне в вышеупомянутой моделью, в реализации присутствуют и более ранние модификации, и даже на официальном сайте порой информация несет противоречивый характер, содержит ряд неточностей. В связи с этим при выборе модели стоит внимательно ознакомится с прилагаемой технической документацией, которая выполнена на высшем уровне, чтобы сделать правильный выбор.

Как выбрать мотоблок?

Название данного вида техники говорит само за себя. Механизированный блок работает на основе двигателя, который может быть бензиновым или дизельным. Вал редуктора дополнен правым и левым мотором – на него крепится навесное оборудование, отвечающее за расширение функциональности устройства.

За передвижение мотоблока отвечают колеса с мощными шинами. Налипшая грязь самостоятельно очищается с колес во время передвижения по земле при условии правильной установки исходя из направления их вращения. Узнать, как установить колеса можно из инструкции к мотоблоку.

Для регулировки высоты подъема и угла поворота руля предусмотрен специальный рычаг. В качестве аккумулятора выступает неразборная самозарядная батарея.

Двигатель

Между бензиновым, электрическим и дизельным типом двигателя большинство выбирают дизель. Выбор бензин-мотоблоков 9 л зачастую обусловлен стремлением сэкономить на покупке, ведь бензиновые модели стоят дешевле. Однако дизельная техника обладает рядом неоспоримых преимуществ:

• КПД ее работы выше;
• при эксплуатации такого устройства наблюдается значительно меньший расход топлива, чем бензиновыми аналогами, поэтому можно с уверенностью утверждать, что при приобретении дизельного устройства уже через небольшой промежуток времени вы сэкономите больше, чем если купите мотоблок бензин 9 л;
• долговечность: для дизельного двигателя используются более износостойкие и надежные детали;
• идеальная приспособленность для вспахивания, культивации и окучивания, благодаря возможности функционировать на низких оборотах из-за высокого тягового усилия;
• удобство в использовании: отсутствие карбюратора ликвидирует необходимость постоянной регулировки оборудования;
• наличие воздушного или водяного охлаждения.

Главным параметром при выборе является показатель мощности, так как от нее напрямую зависит цена двигателя на мотоблок, а также мощность влияет на эффективность работы оборудования.

С ремнями или редуктором

Редуктор предназначен для изменения угловой скорости при передаче вращения от ведомого шкива к колесам.

При выборе мотокультиватора после оценки необходимой мощности, веса, производительности и дизайна принято обращать внимание на редуктор привода рабочих механизмов. Такая последовательность некоторым опытным дачникам и садоводам представляется нелогичной

Ведь редуктор – самое уязвимое место мотокультиватора и поэтому крайне важно, чтобы он был надежным, удобным, производительным, поддающимся ремонту с наименьшими материальными и временными затратами, а, в случае необходимости полной замены, стоил в целом недорого

На мотокультиваторы ставят редукторы трех типов: червячный, цепной и зубчатый. Традиционно червячными редукторами оснащают более легкие и маломощные модели, цепными – аппараты потяжелее и помощнее и зубчатыми, соответственно, самые мощные. Но имеется и немало исключений из этих правил. Производители постоянно экспериментируют, систематизируя опыт эксплуатации и идя навстречу покупателям.

Самым популярным среди пользователей можно смело назвать цепной редуктор. К его преимуществам относится:

• простота;
• надежность;
• возможность реверса (заднего хода аппарата).

Чаще всего цепные редукторы делаются разборными, что позволяет визуально диагностировать состояние цепей и шестеренок, а так же регулярно смазывать их. Самой распространенной поломкой цепного редуктора являются: растяжение или разрыв цепи, срезание зубьев шестеренок или шпонки приводного вала.

Цепной или шестеренчатый

Редуктор — это узел, передающий вращающий момент в коробке. Тип редуктора оказывает влияние на долговечность агрегата, на уровень шумов во время работы, на плавность конфигурации скоростей. То, это — принципиальный узел.

Редуктора на мотоблоках и мотокультиваторах бывают:

1. Червячный редуктор Всераспространен на одноступенчатых коробках, которыми оснащаются легкие культиваторы. Червячная передача малошумная, отличается плавной работой и низким уровнем шумов, высочайшим КПД. Недочет — недолговечность.
2. Цепной редуктор Ставится на легкие и средние мотоблоки и средние/томные мотокультиваторы. На оси мотора имеется ведущая звездочка, на рабочем валу — ведомая. Соединяются они цепью. Изменяя передаточное число, меняют усилие на рабочей оснастке, по причине этого конечно подбирать требуемое для каждой работы усилие. Цепной редуктор вам больше понравятся разборным и неразборным. В разборном можно подменять изношенные части (звездочки). Неразборный заменяется полностью. Недочет цепного редуктора — уровень шумов.

Цепной редуктор гулкий, однако просто ремонтируется. Шестеренчатый редуктор — самый надежный.

Навесное оборудование к мотоблоку

К сожалению, на сайте производителя очень много неточностей в описании как мотоблоков, так и навесного оборудования, сайт явно не разрабатывают. Для уточнения актуальности той или иной информации, представленной на сайте, можно связаться с менеджером. При написании статьи много информации было взято с сайтов компаний занимающихся продажей данного оборудования.

Навесное оборудование можно разделить на несколько групп.

Активное — оборудование, которое приводится шкивом редуктора:

• культиваторные фрезы (входят в поставку);

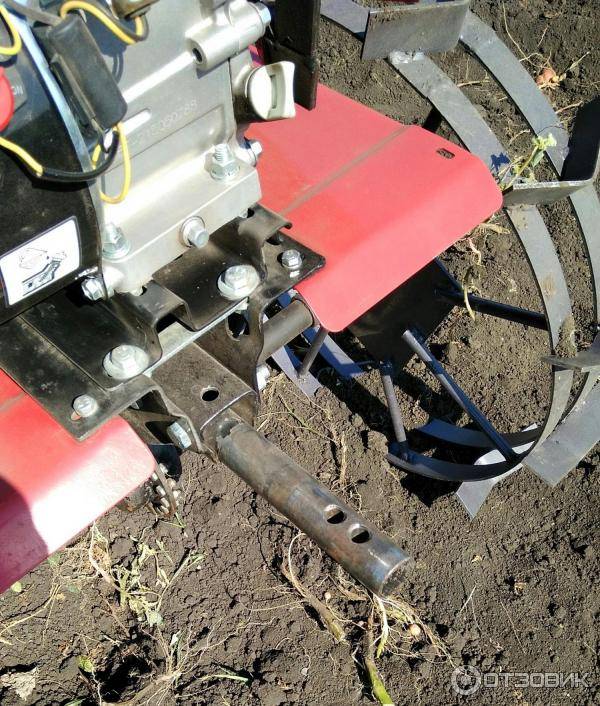

• грунтозацепы — применяются для улучшения сцепления с грунтом;
• колеса резиновые;
• утяжелители для колес.

Активное оборудование с приводом клино ременного сцепления:

• косилка;
• снегоуборочная машина;

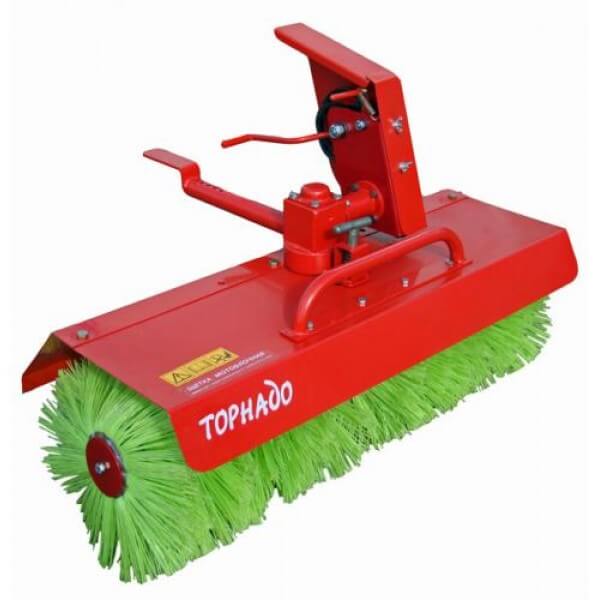

• щетка активная;
• картофелесажалка;
• измельчитель корнеплодов;
• измельчитель веток;
• помпы водяные.

Пассивное оборудование:

• борона и плуг;
• окучники;
• картофелекопалка;
• телега транспортировочная;
• лопата мотоблочная.

Преимущества и недостатки

Все модели мотоблоков Ока располагают множеством положительных качеств, а именно:

•  редуктор цепного вида;
•  рулевую колонку можно регулировать по высоте;
•  устройство оснащено коробчатым глушителем, который способствует уменьшению шума;
•  присутствие широкого диапазона скоростей;
•  небольшой радиус поворота, что обеспечивает хорошую возможность выполнения маневров на ограниченной территории;
•  возможность устанавливать приспособления от других мотоблочных устройств;
•  малые размеры, что является плюсом при перевозке его на легковом автомобиле;
•  легкий запуск благодаря наличию декомпрессора с автоматическим включением;
•  возможность быстро выполнить ремонт оборудования благодаря большому числу сертифицированных сервисов по обслуживанию данной техники;
•  приемлемая цена.

Наряду с достоинствами мотоблок обладает также недостатками, которые выявлены при обращении с данной моделью:

•  при обработке тяжелого грунта возникают сложности из-за малой массы;
•  быстрый износ ремней привода.

Что касается приводных ремней, то к комплекту прилагаются несколько запасных штук. К тому же ремни привода являются расходным материалом, и они не должны служить вечность.
Данные отрицательные моменты в сравнении с положительными качествами уходят на задний план при пользовании техникой. Главным достоинством мотоблока является низкая стоимость, которая обеспечивает высокие продажи в сельской местности.

Комплектация мотоблока

В комплектацию к мотоблоку ОКА входят следующие элементы:

• почвенные фрезы в количестве 4 шт;
• осевые удлинители;
• сцепной механизм;
• пневматические колеса с сельскохозяйственным протектором.

Остальные навесные и прицепные агрегаты продаются отдельно, желательно покупать оборудование того же Калужского завода КаДви. Производитель предлагает следующее функциональное оборудование к мотоблоку ОКА:

Выкапыватель корнеплодов

Картофелесажалка

Борона

Окучник

Лопата-отвал

Щетка Снегоуборщик

Грунтозацепы

Плуг

Сцепка

Прицеп

Фреза Гусиные лапки

С Окой отлично агрегатируются насадки таких производителей, как:

• ПК “Русич”;
• ООО «МОБИЛ К»;
• Всеволожский РМЗ.

Советы по выбору

Решающее значение при выборе мотоблока, как всегда, имеет его мощность. Дело в том, что именно от нее зависит, сможет ли аппарат распахивать целину, или он только способен работать на уже облагороженной земле. Играет роль, конечно, еще и структура грунта. Для решения широкого спектра задач специалисты рекомендуют модели с валами отбора мощности

Важно: если основная работа — фрезерование земли, нужно выбирать более легкий аппарат

Для легких и средних мотоблоков рекомендованы цепные редукторы. Червячные варианты используются намного реже, и только на самых легких машинах. Что касается моторов, один из лучших видов продукции — от компании «Лифан». Это первоклассные изделия, которые намного совершеннее российской продукции, и не хуже ее адаптированы к местным условиям. Японские двигатели самые качественные, но они наиболее дороги.

Комплектация мотоблока

В комплектацию к мотоблоку ОКА входят следующие элементы:

• почвенные фрезы в количестве 4 шт;
• осевые удлинители;
• сцепной механизм;
• пневматические колеса с сельскохозяйственным протектором.

Остальные навесные и прицепные агрегаты продаются отдельно, желательно покупать оборудование того же Калужского завода КаДви. Производитель предлагает следующее функциональное оборудование к мотоблоку ОКА:

Выкапыватель корнеплодов

Картофелесажалка

Борона

Окучник

Лопата-отвал

Щетка Снегоуборщик

Грунтозацепы

Плуг

Сцепка

Прицеп

Фреза Гусиные лапки

С Окой отлично агрегатируются насадки таких производителей, как:

• ПК “Русич”;
• ООО «МОБИЛ К»;
• Всеволожский РМЗ.

Тюнинг силовой установки

От стабильности работы двигателя зависит его мощность и производительность оборудования. Модернизировать штатный мотор очень дорого и неперспективно. Но, есть несколько способов, сделать работу двигателя более эффективной.

Для этого необходимо:

1. Поставить качественную свечу зажигания. Регулярно чистить ее от нагара, периодически выверять просвет. При первых признаках снижения мощности заменять свечу.
2. Использовать самые лучшие прокладки на всех соединениях. Это позволяет поддерживать нужное давление в блоке, предотвращает снижение мощности и образование дыма во время работы.
3. Заливать в двигатель лучшее масло до верхней отметки. Следует помнить, что при наклоне агрегата происходит отток масла от трущихся деталей.
4. Проверять качество топлива перед заливкой в бак. Желательно давать ему отстояться некоторое время, чтобы вода опустилась на дно емкости. Сам бак необходимо чистить и протирать насухо через каждые 2-3 дня.
5. Установить дополнительный радиатор. Для этого к корпусу двигателя привариваются стальные пластины, которые будут эффективно отводить излишек тепла.

Радикальным решением является замена силовой установки на более мощную и совершенную. Сегодня можно приобрести японские, китайские и европейские двигатели, которые отличаются высокими эксплуатационными характеристиками и надежностью. Возможно, что под новую силовую установку придется переделать раму.

Преимущества модели

Основными преимуществами «Ока» МБ-1Д1М10 являются:

• регулируемый руль (позволяет работать с техникой операторам любого роста);
• плавный ход при работе за счет цепного редуктора (клиноременная передача);
• эргономичный дизайн, благодаря которому мотоблок уверенно и легко проходит даже самые сложные почвы;
• защитные крылья для фрез — все механизмы «Оки» поддерживаются в чистоте;
• производительность МБ-1Д1М10 повышена за счет шатунных вкладышей;
• экономичность расхода топлива наравне с высокой мощностью работы;
• звуковое давление «Оки» данной модели снижено на 30% — результат работы коробчатого глушителя;
• встроенный декомпрессор;
• наличие реверса, обеспечивающего задний ход агрегату;
• цилиндр с чугунной гильзой;
• большая грузоподъемность за счет немалого веса машины (до 500 кг при весе самой техники 90 кг).

Фактически, Мотоблок Ока МБ-1Д1М10 представляет собой практически «минитрактор», ведь с его помощью можно выполнять большой спектр хозяйственных работ, недоступных технике меньшей мощности и маневренности: уборку снега, покос травы, полив, выкапывание корнеплодов, окучивание почв любой плотности, дробление кормов для скота, уборку территории с помощью щеток и лопаты-отвала, пахоту даже самых плотных почв.

Управлять этим устройством сможет даже оператор без опыта, главное — задать направление движению и не пытаться вести мотоблок самостоятельно, прилагая чрезмерные усилия.

В стандартную комплектацию МБ-1Д1М10 входят:

• 4 фрезы;
• колеса транспортные;
• удлинители осей.

Обкатка различных моделей мотокультиватора

Мотоблоки — это очень удобные устройства, которые предлагаются в большом ассортименте. К каждой технике должна прилагаться инструкция, где подробно рассказывается о том, как и сколько времени нужно обкатывать конкретную модель. Чаще всего в инструкциях имеется раздел на русском языке. Это касается даже импортных моделей, таких как «Субару».

Общими для техники этого класса считаются следующие правила: время обкатки должно составлять около 10 часов, но максимально загружать мотокультиватор не рекомендуется. Обкаточные мероприятия для мотоблока Нева или Пахарь проводятся около 20 часов, Оку с двигателем от Лифан следует обкатывать 30 часов, а Зирку не рекомендуется перегружать первые 50 часов работы. Ни один мотоблок не следует разгонять до максимальных параметров. Первое время не стоит погружать оборудование более чем на 10 см в почву.

Если соблюдать все правила и аккуратно использовать мотоблок, он прослужит долго и станет надежным помощником для фермера.

Комплектация мотоблока

В комплектацию к мотоблоку ОКА входят следующие элементы:

• почвенные фрезы в количестве 4 шт;
• осевые удлинители;
• сцепной механизм;
• пневматические колеса с сельскохозяйственным протектором.

Остальные навесные и прицепные агрегаты продаются отдельно, желательно покупать оборудование того же Калужского завода КаДви. Производитель предлагает следующее функциональное оборудование к мотоблоку ОКА:

Выкапыватель корнеплодов

Картофелесажалка

Борона

Окучник

Лопата-отвал

Щетка Снегоуборщик

Грунтозацепы

Плуг

Сцепка

Прицеп

Фреза Гусиные лапки

С Окой отлично агрегатируются насадки таких производителей, как:

• ПК “Русич”;
• ООО «МОБИЛ К»;
• Всеволожский РМЗ.

Технические характеристики и цена

Как уже говорилось выше, в конструкцию мотоблока Ока МБ 1Д1М10 входит двигатель Lifan серии 168F-2A. Несмотря на довольно приличную мощность данного мотора, мотоблок расходует не очень много топлива, в сравнении в подобными аналогами.

Комфортный режим работы с этим агрегатом достигается при помощи наличия в комплектации редуктора цепного типа, а также клиноременной передачи.

Производители сделали устройство таким образом, чтобы им было удобно управлять людям самой различной комплекции, ведь в его конструкция присутствует регулируемая рулевая колонка, позволяющая корректировать ручки под необходимый рост.

Производительность мотоблока находится на высоком уровне, благодаря наличию шатунных вкладышей. Агрегат довольно мощный, поэтому конструкторы предусмотрели защиту от кусков грунта, которые неизбежно бы летели на рабочие узлы агрегата.

В роли данной защиты выступают специальные крылья, расположенные по бокам конструкции.

Технические характеристики мотоблока Ока МБ 1Д1М10:

• тип используемого двигателя – 4-тактный, на бензине;
• марка используемого мотора – Lifan 168F-2A;
• максимальная мощность – 6,5 л.с.;
• ширина обрабатываемой полосы – регулируемая, от 72 до 113 см;
• глубина рыхления – около 32 см;
• передачи – две вперед и две назад;
• тип сцепления – ременное;
• рулевая колонка – регулируется в двух положениях;
• объем бака с горючим – 3,6 л;
• длина агрегата – 150 см;
• ширина агрегата – 61 см;
• высота агрегата – 105 см;
• общая масса – 100 кг.

При всех своих неоспоримых качествах, этот мотоблок еще имеет и вполне привлекательную стоимость. В ходе небольшого мониторинга было установлено, что средняя цена на данный агрегата составляет порядка 31 тысячи рублей.
