Как повести регулировку клапанов 4216 двигателя ГАЗель

Инструкция по регулировке клапанов.

Технические характеристики газель бизнес умз-4216

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

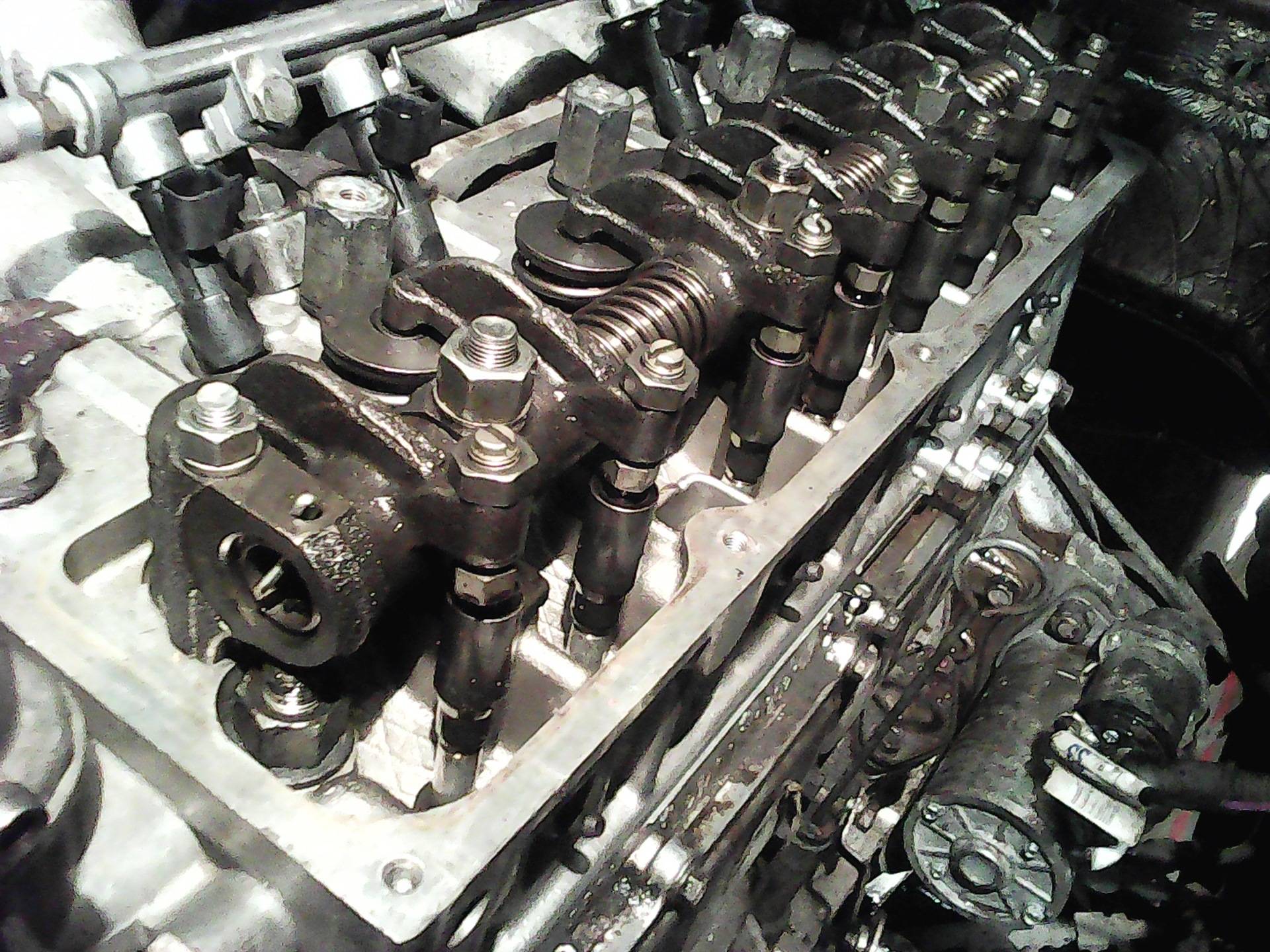

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).

Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку) Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм). Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

Газораспределительный механизм восьмиклапанного ЗМЗ-402 предназначен для выпуска газов и своевременной подачи горючей смеси или воздуха в силовой агрегат. ГРМ должен быть грамотно настроен, иначе ДВС начинает шуметь, а расход горючего увеличивается. Один из базовых способов эффективной настройки — регулировка клапанов 402 двигателя своими руками.

Сравнение с конкурентами

По своей природе аналогов на российском рынке и авторынке СНГ Лада-Ларгус имеет немного. Во многом это связано с несильной востребованностью B-класса в постсоветском пространстве. Несмотря на это, выделить некоторые параллели и сравнить ряд схожих моделей в плане грузоперевозки вполне реально.

В первую очередь отметим, что среди наиболее популярных конкурентов и аналогов Лады-Ларгус в СНГ столь грузоподъёмных моделей просто нет. Подумать только, но детище АвтоВАЗа способно перевезти до 800 килограмм в своей вариации «фургон» и около 650 килограмм в вариациях «универсал». Подобными данными не может похвастаться ни один из конкурентов Ларгус. Более того, в среднем среди аналогов автомобиля наблюдается грузоподъёмность от 450 до 650 килограмм, что, прямо скажем, немного.

В плане вместимости и общей размерности багажного отсека Лады-Ларгус всё не так радужно. Да, автомобиль не является явным аутсайдеров в этом плане, но и не находится в числе лидеров. Подобная тенденция ярко прослеживается в представленной ниже сравнительной таблице:

Регулировка клапанов УАЗ 469

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ 469 составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры регулировки клапанов

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.

Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ 469, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву.

Регулировка клапанов

Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером 0.40 мм.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

1-2-4-3

После первого цилиндра регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота. Но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу. И, вставив в цилиндр отвёртку, подвести поршень в ВМТ. лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре. Но это положение поршня не является верхней мертвой точкой. Потому что зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно. Но где гарантия, что зажигание стоит правильно. Или при прокручивании коленчатого вала вы не проскочили требуемое положение. Следовательно лучше потратить немного больше времени выставить всё точно. Так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра. Здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

Источник

2.11. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

Порядок регулировки зазоров не имеет значения.

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.

Зазор измеряется щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В запасные части поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала : 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й – впускные.

ПОРЯДОК ВЫПОЛНЕНИЯ

10.

Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы.

Электрический счетчик н…

Электроподъемник багажн…

Юбка переднего бампера л…

Электронная педаль газа …

1. Ослабив затяжку хомута, снимите шланг вентиляции с патрубка крышки головки блока.	2. Ослабив затяжку хомута, снимите шланг основной ветви вентиляции со штуцера крышки головки блока.	3. Отверните два болта крепления кронштейна троса привода акселератора и отведите кронштейн в сторону, не отсоединяя трос.
4. Ослабив затяжку хомута, снимите шланг малой ветви вентиляции со штуцера крышки головки блока.
5. Отверните две колпачковые гайки крепления крышки головки блока. Снимите шайбы и резиновые втулки (потерявшие эластичность, деформированные или порванные втулки замените). Снимите крышку головки блока.	6. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального. Запишите измеренные зазоры.
7. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).	8. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.	9. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.
11. . выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.	12. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.
14. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм): где A – значение измеренного зазора; B – толщина старой шайбы; C – номинальный зазор; H – толщина новой шайбы. Например (для впускного клапана): A=0,26 мм, B=3,75 мм, C=0,2 мм, тогда H=3,75+0,26–0,2=3,81 мм. Гидрокомпенсатор – это устройство, которое используется в современных двигателях для автоматического регулирования зазоров клапанного механизма. Данный элемент носит важную функцию в работе газораспределительного узла, управляющего подачей рабочей смеси в камеры сгорания мотора, а также отвод отработавших газов. Для того, чтобы двигатель работал в нормальном режиме, вышеупомянутый узел должен своевременно открывать и закрывать клапана силового агрегата. Стоит напомнить, что для поддержания нужных фаз газораспределения открытый клапан имеет определенный зазор. В автомобилях семейства Лада Приора (ВАЗ 2170-72) с двигателем 21126 используется 16 клапанов, регулировку зазора которых выполняют гидрокомпенсаторы (ГК). Так как данная деталь подвержена повышенному износу, то в данной статье мы рассмотрим вопросы замены ГК, а также причины по которым в них появляется стук.

Обслуживание

УМЗ-4216 — простой и неприхотливый двигатель, предназначенный для коммерческого транспорта. Обслуживание мотора необходимо проводить регулярно, в соответствии с графиком ТО.

Работы по обслуживанию делятся на 3 группы:

• ежедневная проверка состояния;
• контрольно-диагностический сервис;
• регламентное обслуживание.

Система смазки двигателя УМЗ 4216

Ежедневно в двигателе УМЗ-4216 необходимо проверять уровень масла, охлаждающей жидкости, герметичность системы охлаждения, смазочной системы и топливопроводов питания. При углубленном контроле, который проводится по расписанию, к этим работам добавляется:

• проверка термостата, датчиков охлаждающей жидкости и всех систем — масляной, питающей и т. п.;
• качество соединений всех систем на предмет герметичности (включая вентиляционную);
• контроль состояния электрооборудования (в том числе свеч на предмет нагара);
• проверка ремня ГРМ и ремня от шкива генератора;
• состояние генератора.

Схема топливной системы двигателя УМЗ-4216

По утвержденному регламенту, раз в полгода на двигателе УМЗ-42616 выполняют следующие манипуляции:

• подтягивают винтовые соединения;
• осуществляют регулировку клапанов (по мере необходимости);
• проводят регулировку зазоров и очистку внутренних объемов двигателя от пыли, нагара и грязи;
• промывают масляный фильтр, картер, систему охлаждения, заменяют охладитель;
• меняют масло.

Доработанные клапана змз 402

впускные клапана, сравнение

выпускные клапана, сравнение При доработке клапанов преследовались две цели. Увеличить проходное сечение и уменьшить массу клапана. Вторая цель имеет приоритетное значение, ибо, проходное сечение клапан-седло, учитывая достаточно странные по форме каналы гбц, не будет иметь решающего значения. Клапана, конечно достаточно архаичны, особенно учитывая 9мм стебель. Но на стандартных клапанах у меня рука вообще не поднимается на сборку гбц. В качестве донора я обычно беру челябинские клапана. Как я уже говорил выше, на доработки мне привозили клапана разных производителей, но субъективно мне понравились именно эти. Не смотря на их цену и то, что в родном Питере приходится побегать, чтобы их найти. Результат доработок представлен на фото. Наверное, особых комментариев не требуется.

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

• скинуть клеммы с аккумулятора;
• поставить нейтральную передачу;
• отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
• скинуть тросы заслонок, прикреплённых к карбюратору;
• демонтировать воздушный фильтр;
• отвернуть болты, снять верхнюю часть механизма;
• вывернуть свечи зажигания;
• поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
• снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
• начать регулировку клапанов.

Что касается меток: они могут совпадать при ВМТ с первым или четвёртым цилиндром. Как это проверить помимо направления бегунка? Если зажаты клапаны 1, 2, 4 и 6, а остальные свободны — метка совпадает с 4-м цилиндром. И наоборот, если зажаты 8, 7, 5 и 3 — метка совпадает с 1-м цилиндром.

Регулировка клапанов 402 двигателя в два приема осуществляется по следующей схеме:

• сначала первые клапаны впуска и выпуска;
• затем вторые впуска и выпуска;
• третий впускной;
• проворот коленвала на 360 градусов, совмещение меток и установка бегунка на 4-й цилиндр;
• регулировка оставшихся клапанов.

Коротко порядок регулировки клапанов выглядит так: сначала 1, 2, 4 и 6 — остальные зажаты, затем — от кабины 8, 7, 5 и 3.

Регулировка клапанов ЗМЗ 402 по инструкции:

подвигать коромысло по валу вперёд и назад;
несильно и осторожно стукнуть молотком по валу точно над клапаном — ни в коем случае не бить по толкателю;
гаечным ключом на 11 открутить гайку регулировочного винта, придерживая последний мощной отвёрткой с плоским жалом или накидным ключом на 14;
щупом измерить зазор — он должен проходить под клапаном с небольшим усилием, при необходимости отрегулировать до нужных значений;
зажать гайку обратно — заново проверить величину зазора;
повторить операцию со всеми клапанами.

Затем надо установить на место свечи, крышку распределителя и навесное оборудование. Потом осуществить тестовый запуск двигателя, чтобы проверить подачу масла на все толкатели. Если смазка не будет поступать на какой-либо элемент, следует ослабить крепёжную гайку оси коромысел в зоне четвёртого цилиндра. Также надо будет прочистить всю маслосистему автомобиля.

В конце остановить мотор, собрать все демонтированные компоненты на место. Болты клапанной крышки закрутить с нужным усилием. После установки всех нужных шлангов и трубок, заново завести движок. Дать ему прогреться до 80-90 градусов, затем послушать работу клапанов — они не должны звенеть или цокать.

Почему стучат гидрокомпенсаторы

Гидравлический компенсатор – это устройство, отвечающее за автоматическую регулировку теплового зазора в отдельном клапане. Благодаря их применению, эксплуатация двигателя становится проще. Причина – не приходится регулировать клапаны вручную. Также они увеличивают ресурс работы газораспределительного механизма. Он равномернее функционирует, потому что тепловой зазор постоянно находится в пределах допусков от производителя.

Но бывает, что гидрокомпенсатор начинает стучать. Со временем стук усиливается, становится невозможно это игнорировать. Зачастую причин три.

1. Сильный естественный износ, либо заводской брак конструкции.
2. Система смазки мотора работает с перебоями.
3. Моторное масло не совместимо с двигателем, либо оно эксплуатируется слишком долго, в результате чего успело потерять заводские свойства.

Водитель должен помнить, что компенсатор способен стучать не только постоянно, но и в определенном режиме работы двигателя.

На холодную

Если начали стучать гидрокомпенсаторы на холодную, проверьте, что из перечисленного ниже верно.

1. Масло имеет слишком густую консистенцию. Если двигатель не доведен до рабочего диапазона температур, смазка начнет плохо проникать в полости гидрокомпенсатора. Чтобы полость набрала достаточно количество масла, необходимо немного подождать.
2. Клапан механизма газораспределения содержит слишком много грязи. Твердые частицы появляются, если моторное масло имеет слишком большое количество вредных примесей, либо владелец затянул со сроками замены смазки. Также наличие мусора свидетельствует о выделении продуктов износа некоторыми деталями мотора.
3. Заклинивание плунжера или сильный механический износ. Чаще всего, причиной является попадание абразивных частиц в структуру масла.

На горячую

Иногда владельцы замечают, как начинают стучать гидрокомпенсаторы на горячую, когда мотор доведен до рабочей температуры. Причины также три.

1. Плунжерная пара гидрокомпенсатора заклинила. Потеря работоспособности возникает из-за попадания грязи или естественного износа. Из-за появления задиров плунжер перестает полноценно двигаться. Тепловой зазор невозможно регулировать, поэтому гидрокомпенсатор начинает стучать.
2. Недостаточная вязкость масла, прогретого до температуры двигателя. Оно начинает быстрее просачиваться по зазорам плунжерной пары, чем при подаче масляным насосом. Смазка от неизвестного производителя, либо неправильный подбор с учетом рекомендаций производителя приводит к сильному его разжижению. Происходит утечка по технологическим зазорам.
3. Превышение рекомендованного уровня масла в моторе. Из-за этого оно начинает вспениваться, так как коленчатый вал заставляет смазку циркулировать. Этот процесс усиливается, когда в двигатель попадает вода. Водителю надо проверить уровень масла. По возможности стоит установить новый фильтр, предварительно залив новое смазывающее вещество.

Почему стучат новые гидрокомпенсаторы

Не всегда после замены гидравлических компенсаторов проблема уходит. Особенно, если в двигателе установлены новые элементы, а также залито свежее масло. Вариантов несколько.

1. Масло выбрано неправильно.
2. Старый фильтр слишком сильно забился, вместо него нужно установить новый.
3. Чистота системы смазки оставляет желать лучшего.
4. Вышел из строя маслонасос.
5. Каналы подачи масла засорены.

Как правило, лечить стук приходится методом промывки головки блока цилиндров. Если это не поможет, значит, надо менять новый масляный насос. Подобное поведение указывает на значительный естественный износ. Устранение неисправности таким способом – явление редкое, потому что в 90% случаев устранение проблемы происходит после замены выбранного масла, промывки гидрокомпенсаторов.

Могут ли стучать гидрокомпенсаторы из-за масла

Да, это возможно. Причем причины не всегда заключаются лишь в плохом состоянии смазки. На правильность работы гидрокомпенсаторов также влияет вязкость, концентрация вредных присадок в его структуре.

Даже если проблема не связана со смазкой, водитель обязан выбирать ее, опираясь на требования производителя автомобиля. Они приведены в сервисной документации.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Зачем проводится регулировка клапанов?

Какую роль в двигателе играют гидрокомпенсаторы

Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.

Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:

• ранее неправильно проведенная регулировка зазоров и ошибки при затягивании болтов в
• головке цилиндра;
• физический износ или другие поломки в узлах ГРМ;
• использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
• загрязнение воздушного тракта;
• загрязнение моторного масла;
• поломки, связанные с неполным прогоранием топлива;
• чрезмерно долгая работа на высоких оборотах;
• злоупотребление запуском двигателя с помощью эфира.

Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.

Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.

ГАЗ 31 2002, 92 л. с. — самостоятельный ремонт

Комментарии 12

Спасибо, пригодилось. В книге за 4 оборота по 180′ регулировка проводится, а тут оказывается и за 2 можно ))

палец вверх обеими руками! Настроил так клапан, мотор шепчет просто=) два дня ездил без магнитафона=)) слушал мотор!=))

так же на ЗМЗ выставлял кода собирал движки все там так делают и на 511 и на 513

Последний раз по этой схеме регулировал клапана. 4000 км уже проехал, полёт нормальный! Езжу на газу и 95-м.

Это интересно: Регулировка ГБО Ловато 2 поколения карбюратор

вот и я ездил после такой регулировки все норм.

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

все может быть, но я делал по этой схеме, все работало на ура, клапанов не было слышно.)))

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

По книге! В мурзилке прилагаемой к машине, есть этот способ!

У меня не было написано в книге.

Регулировал буквально месяц назад, поэтому ошибиться не мог) Не факт, что книги одинаковые)
