Типы одноковшовых экскаваторов и преимущества спецтехники с гидравлическим приводом

Экскаваторы, навешиваемые на тракторы:

Нижней опорой (базой) одноковшового экскаватора, навешиваемого на трактор, выступает классический трактор, в большинстве случаев – колесный.

На его заднюю часть (в редких случаях – на боковую сторону) устанавливается экскаваторное оборудование с неполным поворотом, которое прикрепляется к базовой машине специальной рамой. Экскаваторное оборудование экскаватора, навешиваемого на трактор, представляет собой обратную лопату с ковшом малого объема – от 0,2 до 0,5 м3. Конструкция данного вида экскаватора подразумевает быстрый съем рабочего оборудования – ковша и его замену на грейфер (грузозахватное приспособление), грузовые вилы, крюк, гидравлический молот.

Поэтому применение такого экскаватора целесообразно:

– на землеройных работах малого масштаба (ремонт подземных коммуникаций в коммунальном хозяйстве, электрических и газовых сетей и пр.),

– на планировочных работах малого масштаба (создание ровных, чистых поверхностей).

– для складывания материалов;

– для доставки и перемещения грузов;

– при проведении строительных и строительно-монтажных работ.

Движителем машины выступает мотор трактора-базы с гидравлическим приводом.

Экскаваторы, навешиваемые на тракторы, отличаются довольно высокой маневренностью и высокой скоростью передвижения.

Технические параметры

Поперечное и радиальное оборудование роторного типа отличается по таким параметрам, как максимальная теоретическая производительность, а также по следующим показателям:

Технические характеристики роторных экскаваторов зарубежного производства

  • По варианту опоры стрелы, использующейся для конвейерной разгрузки.
  • По отсутствию либо наличию устройства для выравнивания поворотной платформы.
  • По максимально допустимому уклону, с помощью которого определяется рабочий горизонт.

Исходя из особенностей разгрузки ковша, роторное оборудование подразделяют на инерционное и гравитационное. В первом случае разгрузка осуществляется под воздействием центробежной силы, которая выбрасывает породу за пределы ковша.

Разгрузка роторного оборудования происходит под влиянием силы тяжести, которое оказывает добываемая порода. Работа инерционных экскаваторов реализуется благодаря высокой частоте вращения колес, что позволяет центробежной силе развить воздействие, превышающее силу гравитации.

Большие модели

К наиболее мощным зарубежным моделям роторного оборудования относятся экскаваторы на гусеничном ходу от известных европейских марок. К примеру, производительность германских машин SRS-6300 и SchRs-6340 превышает 230000 м3 в сутки. Последняя из перечисленных моделей оснащена 70-метровой стрелой, которая дает возможность осуществлять отработку уступов более 50 метров в высоту и 16 метров в глубину. Расчетной производительностью данного колесного роторного оборудования является 19100 м3, а 4 двигателя привода обладают мощностью 3365 кВт.

Роторный экскаватор SRS-6300

Самым большим роторным экскаватором российского производства считается ЭРШРД-5250, с помощью которого осуществляют добычу бурого угля.

Роторный экскаватор ЭРШРД-5250

Машина оснащена двумя десятками ковшей, позволяющими вырабатывать свыше 5200 м3 угля за час. Высота агрегата – более 50 метров, что эквивалентно 17-этажному жилому дому.

Масса этого многоковшового экскаватора (оборудован 22 ковшами) – около четырех тысяч тонн, что позволяет заполнить вагон грузоподъемностью свыше 80 тонн менее, чем за одну минуту. Роторы этой машины вращаются благодаря двум электрическим приводам мощностью 1000 кВт каждый.

Типы одноковшовых экскаваторов и преимущества спецтехники с гидравлическим приводом

Чаще всего одноковшовый экскаватор применяется для выполнения земляных работ на строительстве и разработке добычи полезных ископаемых. Это машина периодического действия. Ее главным параметром считается вместительность ковша (в кубометрах). И все потому, что ковш — это главный рабочий орган землеройной машины. Но не стоит забывать, что существует и многоковшовый экскаватор, который также применим в специфических ситуациях как на больших стройках каналов, так и карьерных работах. Благодаря экскаватору удалось существенно, в десятки раз повысить скорость добычи полезных ископаемых открытым способом и строительных работ.

По ГОСТу 17343-83 индексация одноковшовых экскаваторов новых моделей включает 4 цифры, которые говорят о:

  • размерной группе машины (всего 8 позиций);
  • типе ходовой системы (гусеницы или колесное шасси);
  • виде подвески;
  • порядковом номере модели.

Модели, выпущенные до 1970-х гг., обозначаются индексом, в котором прописаны: номинальная вместительность ковша, порядковый номер модели и ее модернизации. А буквы ЭО означают «экскаватор одноковшовый».

ЭМ-251

Это отечественный аппарат, который состоит из:

  • Ходового и силового оборудования, а также механизмов, монтирующихся на неповоротную раму ленточного транспортера, который предназначен для отвала грунта в сторону или в кузов транспорта.
  • Рабочего оборудования (цепи с ковшами), установленного на раме-стреле.

В качестве ходового оборудования выступает многоопорная гусеница. Мотор внутреннего сгорания передает вращение ведущим шестерням посредством цепной передачи. Гусеницы имеют рамы, соединенные с помощью полуосей и балансирующего устройства с основной рамой. Получается, что основная рама опирается на гусеничные в трех точках. Это позволяет достичь хорошей проходимости экскаватора.

Когда ковшовая цепь и сам экскаватор двигаются, образуется вертикальная траншея. Грунт, забранный ковшами, через бункер попадает на отвальный транспортер. Он, в свою очередь, выбрасывает его в сторону.

Экскаваторы многоковшовые траншейные цепные модели ЭМ-251 могут менять положение стрелы относительно рамы. Она откатывается по направляющим, что позволяет изменить степень ее заглубления, а следовательно, и глубину траншеи. При транспортировке агрегата стрела находится в верхнем положении. Управление машиной происходит с помощью специального пульта, который размещается в кабине оператора справа, около рычага КПП. Это позволяет водителю следить одновременно за движением аппарата и работой роющих механизмов.

Работа основных устройств техники

По технической документации капитальный ремонт техники требуется после 80 тысяч часов ее эксплуатации. В это время износ внутреннего оборудования составляет примерно 80%.

Параметры основных узлов следующие:

  •  мощность двигателя – 75 л.с.;
  •  мощность насоса – 42 кВт;
  •  рабочее давление в гидравлической системе – 20 Мпа;
  •  колея задних колес – 1750 мм.

Управление оборудованием осуществляется специальным распределителем, от которого жидкость подается в поршневую полость гидроцилиндра. Благодаря распределителю обеспечивается плавающее состояние всех рабочих органов. Чтобы обеспечить такой режим, рукоятку управления необходимо перевести в четвертое положение.Вследствие соединения цилиндров со сливом, обеспечивается оптимальное прижатие отвала к обрабатываемой поверхности.

При установке опорных лап рукоятка устанавливается в нижнее положение. Чтобы трактор в опорном положении находился длительное время, задействуются специальные гидравлические замки. Плавность поворота ковша обеспечивается переливным клапаном. Челюстной ковш позволяет экскаватору захватывать расплывающиеся или распадающиеся грузы. Благодаря этому трактор можно использовать при очистке реки и небольших водоемов.

Экскаватор легко вскрывает асфальт, поднимает твердый грунт и мерзлую землю. Рулевая колонка имеет червячное управление. Благодаря этому маневренность машины значительно увеличивается. Гидравлический усилитель рулевой системы облегчает легкое вращение руля.

Девяти ступенчатая механическая коробка передач оснащена трансмиссионным механизмом и усилена специальным редуктором. Благодаря этому число рабочих скоростей удваивается. При управлении навесным оборудованием вне кабины точность всех движений очень высокая. На другой аналогичной спецтехнике такое достигается лишь при помощи специальных систем видеонаблюдения, соединенных с бортовым процессором.

Большинство людей, которые приобрели данную технику, отзываются о ней положительно. Основными достоинствами агрегата они называют потрясающую выносливость, маневренность и экономность. Трактор является надежным помощником, способным справиться с любыми трудностями. Он превосходно работает с сыпучими и каменистыми грунтами. Благодаря наличию сменного оборудования экскаватор можно использовать в дорожных и строительных работах, а также в сельском хозяйстве.

Бывают и отрицательные отзывы. Чаще всего здесь высказываются молодые люди, которые привыкли к высокому уровню комфорта. Их не устраивает отсутствие бортового компьютера, из-за чего приходится больше думать самостоятельно.

Классификация одноковшовых экскаваторов

По типу ходового устройства

гусеничные;

пневмошинные;

 на спецшасси автомобильного типа;

шасси грузового автомобиля или трактора.

По типу привода

одномоторные;

 многомоторные.

По исполнению опорно-поворотного устройства

полноповоротные;

неполноповоротные.

По способу подвески рабочего органа

гибкие;

жесткие.

По типу исполнения рабочего органа

шарнирно-рычажные;

телескопические.

Основное рабочее оборудование одноковшовых экскаваторов

В зависимости от производственных условий в качестве сменного оборудования экскаваторов применяют прямые и обратные лопаты, драглайны, грейферы и струги.

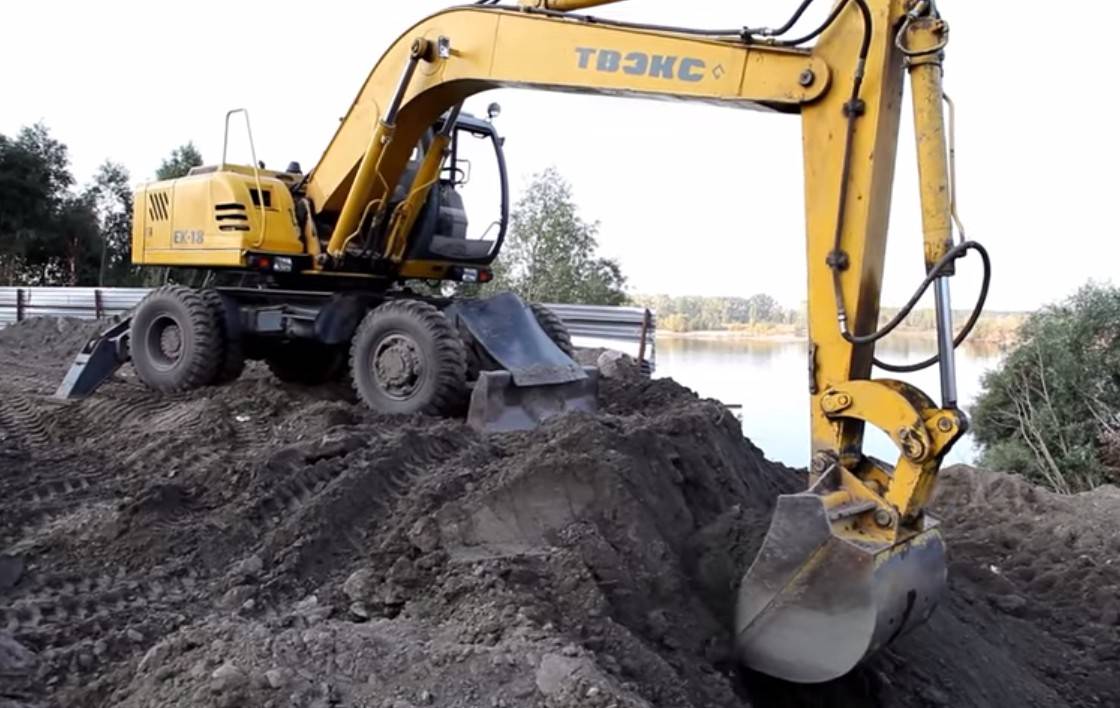

Колесный экскаватор обратная лопата

Рабочее место называется забоем, а разрабатываемые по мере передвижения экскаватора участки грунта – проходкой.

Работы осуществляются продольными – лобовыми проходками и поперечными – боковыми.

Земляные работы с помощью экскаватора могут осуществляться с выгрузкой грунта в отвал,непосредственно в насыпь, или в транспортные средства – автосамосвалы.

Экскаваторы, оборудуемые прямой лопатой используют для разработки грунтов расположенных выше уровня стоянки экскаватора. В этом случае предусмотрен заезд экскаватора на уровень дна котлована. Экскаваторы, оборудованные обратной лопатой, используют для разработки , грунтов ниже уровня стоянки экскаватора и при разработке траншей и неглубоких котлованов.

Последнее время все чаще для применения различных работ, особенно в стесненных условиях стройплощадок начали использовать мини экскаваторы. Это очень производительная и удобная техника, которая может практически полностью вытеснить ручные работы со стройплощадки, благодаря своей универсальности.  Очень часто бывает экономически оправдано заказать мини экскаватор в аренду в СПб, а не покупать данную технику. Специализированные компании обеспечивают такой мини техникой любые виды строительных работ. Поэтому аренда мини экскаваторов становиться все более популярной.

Экскаваторы-драглайны используют для разработки грунтов мягких и средних пород расположенных ниже уровня стоянки экскаватора. Драглайн по схеме работы напоминает скрепер навешенный на стрелу экскаватора.

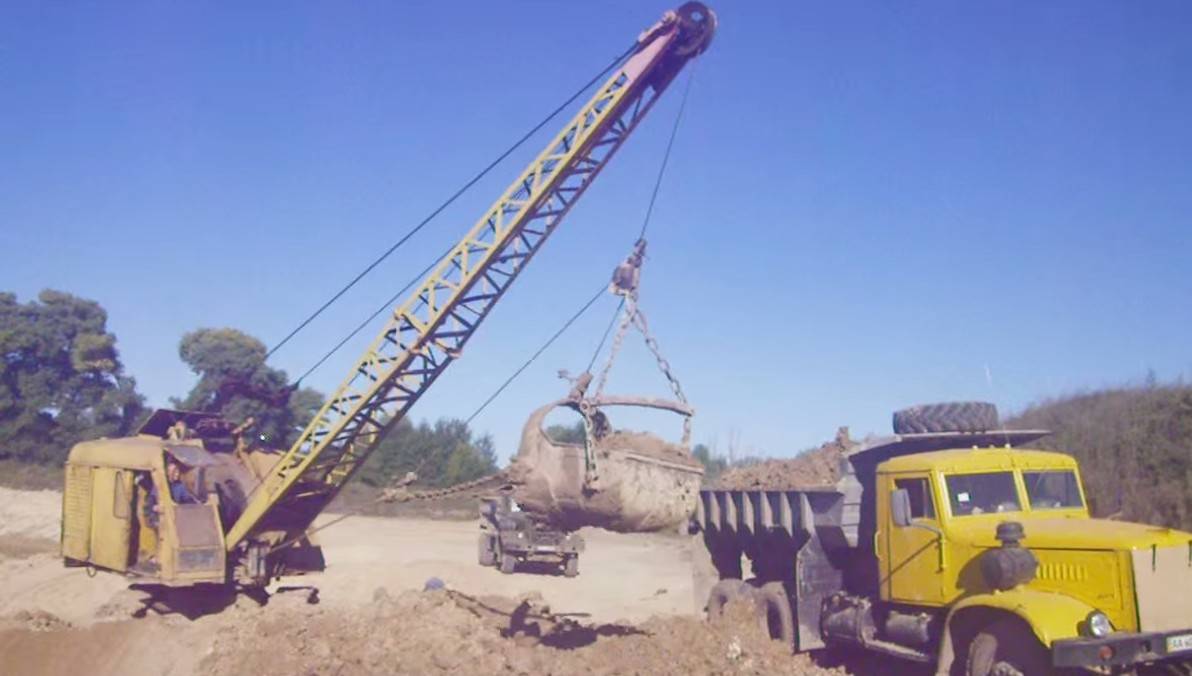

Разработка грунта с погрузкой экскаватором драглайн

Экскаваторы-драглайны обладают большим радиусам действия и глубиной копания.

Экскаваторы, оборудованные грейферами, используют при разработке мягких и сыпучих грунтов при вертикальных укрепленных стенках глубоких котлованов.

Основными видами рабочего оборудования одноковшовых экскаваторов являются: драглайн, прямая лопата, обратная лопата и грейфер.

Наиболее часто используются одноковшовые экскаваторы серии Э и ЭО. Они имеют ковши вместимостью от 0,15 до 2,5 м3.

Разработку грунта одноковшовыми экскаваторами ведут позиционно.

Процесс разработки грунта из чередующихся в одном цикле операций:

1. Резание грунта и заполнение ковша;

2. Подъем ковша с грунтом;

3. Поворот экскаватора вокруг оси к месту выгрузки;

4. Выгрузка грунта из ковша;

5. Обратный поворот экскаватора в забой;

6. Опускание ковша и подача его в исходное положение для резания грунта.

Рабочие параметры одноковшовых экскаваторов

Основные рабочие параметры одноковшовых экскаваторов следующие:

– радиус резания Rр;

– радиус выгрузки RВ;

– высота выгрузки НВ;

– глубина резания Нр.

Эти параметры зависят от размеров рабочего оборудования, его вида и особенностей.

Радиус резания (Rр) – это расстояние от оси вращения экскаватора до зубьев ковша, при врезании его в грунт;

Радиус выгрузки (RВ) – расстояние от оси вращения экскаватора до центра тяжести ковша в момент выгрузки грунта;

Высота выгрузки (НВ) – расстояние от уровня стояния экскаватора до нижней части ковша в момент выгрузки грунта;

Глубина резания (копания) (Нр) – наибольшая глубина выемки, которая может быть образована экскаватором с одной стоянки.

Популярные модели

Выпуском карьерной техники занимаются несколько известных зарубежных производителей. В России также производятся подобные машины. Среди лидеров по производству техники для работы на открытых месторождениях находятся компании Hitachi и Caterpillar. Приведем краткие характеристики современных популярных моделей этих брендов.

Хитачи

Компания Hitachi по объему продаж карьерных экскаваторов является лидером на мировом рынке. В модельном ряду — двухгусеничные гидравлические машины с объемами ковша от 1.15 до 43 м3. Некоторые характеристики моделей приведены в таблице.

МодельZX470-5GZX670-5GZX870-5GEX1200-6EX1900-6
ДвигательIsuzu AA-6WG1XQAIsuzu BB-6WG1XQAIsuzu BB-6WG1 XQA-04Cummins QSK23-CCummins QSKTA38-CE
Мощность двигателя, кВт.235312360567810
Масса, кг45600 — 4780066800 — 6820080800 — 84200114 000191 000
Тип ковшаОбратныйОбратный/прямой
Емкость ковша, м31.15 — 2.652.5 — 3.52.9 — 4.55.2 — 6.74.4-12/11.0-15.0
Глубина копания, мм5920 — 92307120 — 91507140 — 88708050 — 93808180-14430/5920
Высота копания, мм10130 — 1142011190 — 1224012010 — 1382012410 — 1346014140-17900/14610
Высота выгрузки, мм6900 — 83907330 — 83308130 — 97408050 — 90809060-13200/10440
Длина стрелы, м6.3, 76.8, 7.87.1, 8.47.55, 98.3
Длина рукояти, м2.5-4.92.9-4.22.95-4.43.4, 3.63.6
Усилие на ковше, кН238.0 — 286.0324.0 — 369.0399.0 — 472.0569671/660-612

Продолжение таблицы

МодельEX2600-6EX3600-6EX5500-6EX8000-6
ДвигательCummins QSKTA50-CCummins QSKTA60-CECummins QSKT50-CECummins QSKT60-CE
Мощность двигателя, кВт.111914501119х21450х2
Масса, кг252 000 — 254 000361 000537 000/533 000837000/825000
Тип ковшаОбратный/прямой
Емкость ковша, м317.0/15.022/21-2334/27-2938-43/40
Глубина копания, мм3720/82508580/41608800/4550-48008400/4100
Высота копания, мм15010/1580017690/1656019700/18900-1920019000/20500
Высота выгрузки, мм10350/1010011590/109905200/1310011900/13800
Длина стрелы, м8.79.610.19.8
Длина рукояти, м3.94.55.06.26
Усилие на ковше, кН830–760/ 943-87310501480/1710-15902230

На модели EX3600-6, EX5500-6 и EX8000-6, помимо дизельных, могут устанавливаться электрические моторы Hitachi TFOA-KK.

Традиционно, техника этого бренда отличается применением экономичных и надежных двигателей, эффективной гидравлической системы

Большое внимание уделяется надежности и долговечности поворотного узла. Работоспособность сохраняется в самом широком диапазоне внешних температур — и при +40?С, и при -50 ?С

Caterpillar

Для карьерных работ компания Caterpillar предлагает гидравлические экскаваторы разной мощности, а также канатные, в которых применяется электрический мотор.

Гидравлические

Приведем характеристики некоторых моделей.

Модель340D L серии 26015/6015FS6018/6018FS6030/6030FS6090FS
ДвигательCat C9Cat C18/ Cummins QSK192 х Cat C182 х Cat C272 х Cummins QSK60
Мощность двигателя, кВт200522/47785811403360
Масса, кг38080105600-107000181000296000/294000980000
Тип ковшаОбратныйОбратный/прямойПрямой
Емкость ковша, м32.60, 2.694.6-71017/16.537-52
Глубина копания, мм7 3227 3008 50013.920.2
Длина стрелы, м6.18 — 6.507.3 – 7.896.29.5

На модели 60хх опционально могут быть установлены электрические моторы вместо дизельных.

Канатные электрические

Не смотря, что гидравлические экскаваторы все чаще используются при работах в карьерах, канатные модели продолжают выпускаться, позволяя эффективно их использовать на вскрышных работах и добыче руды.

Канатный электрический карьерный экскаватор CAT 7295

Благодаря электрическому приводу и ковшам большой емкости, они позволяют перемещать значительные объемы грунтов, породы с низкой себестоимостью.

В таблице перечислены основные характеристики некоторых моделей:

Модель729573957495 HD
Мощность двигателя, кВт538-753777-1 087858
Масса, кг78925112886561306346
Емкость ковша, м318.4-39.019,1-61,219,1-61,2
Высота разгрузки, мм92201000010.6
Длина стрелы, м1819.5120.4

Эффективное освоение месторождений напрямую зависит от качества и эффективности используемой техники. Большой выбор карьерных экскаваторов позволяет подобрать нужную модель, учитывая тип пород, с которыми придется работать, применяемый автотранспорт, условия эксплуатации и прочие факторы.

Принцип работы

Экскаваторы характеризуются простотой функционирования. Оператор, используя панель управления в кабине, перемещает ковш, набирает грунт или другой материал, переносит его на определенное расстояние и высыпает. При этом выемку земли или твердых пород экскаватор может производить не только на уровне площадки, но и выше или ниже ее поверхности. Практически любая модель при необходимости может оснащаться различным сменным оборудованием. Например, сегодня для экскаваторов выпускаются специальные виды ковшей, стрелы, рукояти, рыхлители, крюки, копровые мачты и иные рабочие инструменты.

Назначение экскаваторов согласно устройству и принципу действия

Особенности устройства той или иной модели экскаваторной техники, определяют ее назначение. Экскаваторы принято классифицировать согласно некоторым параметрам технических характеристик, базовому устройству и принципу действия рабочих установок. Экскаваторную технику принято делить на основные группы:

  • одноковшевые и многоковшевые;
  • сухопутные и плавающие;
  • с электродвигателем и ДВС;
  • с механическим и гидравлическим устройством рабочих агрегатов.

Вся экскаваторная техника делится на две главные функциональные группы – одноковшевые и многоковшевые машины. Одноковшевые экскаваторы выполняют заданный алгоритм задач с определенной периодичностью, затрачивая на разработку, перемещение и выгрузку грунта или породы отдельные отрезки времени. Многоковшевая техника работает по принципу непрерывного действия, одновременно осуществляя все три основные операции.

Многоковшевые экскаваторы принято использовать для непрерывного выполнения большого объема работы, учитывая их высокую производительность. Одноковшевые машины более универсальны и подходят для использования в разных условиях, и выполнения принципиально-различных функций, помимо землеройного назначения.

Плавучие экскаваторы имею узкое назначение – работы, выполняемые на воде. Сухопутная техника делится еще на несколько категорий, каждая их которых функциональна и предназначена для эксплуатации в разных отраслях. Она делится на шагающие экскаваторы и машины на колесной и гусеничной базе. Ходовая экскаватора определяет способ передвижения по поверхности и приспособленность для выполнения работ в условиях рельефа разного типа.

Экскаваторы на колесной базе считаются универсальной техникой, которая способна выполнять работы городского цикла и самостоятельно перемещаться с одного объекта на другой. Гусеничные экскаваторы менее мобильны, но обладают повышенной проходимостью и способностью работать в труднодоступных местах. Шагающие экскаваторы обладают еще большей проходимостью, чем гусеничная техника, основное их назначение – работа в карьерах по добыче полезных ископаемых и разработке вскрышных пород.

Оснащение экскаватора электрическим двигателем дает возможность эксплуатировать технику на работах, где есть доступ к электроэнергии и работы приходится долго выполнять на одном месте. Гибридные и ДВС силовые установки делают экскаваторы автономными, и позволяет осуществлять самостоятельное передвижение без дополнительного транспортного средства.

В зависимости от устройства и принципа работы рабочих органов, различают экскаваторы с механическим, гидравлическим, гидродинамическим, электрическим приводом. Также рабочие агрегаты могут быть сконструированы на жесткой, телескопической или канатной подвеске.

Это интересно: Самые большие (маленькие) в мире роторные и гусеничные экскаваторы — излагаем развернуто

Гидравлическая схема управления НОЭ показана на рисунке (см. схему) и работает следующим образом.

Гидравлическая схема функционально разделена на два блока управления 4 и 14, содержащие четыре и три г.р., соответственно. Эти г.р., установлены на гидравлической панели, размещённой внутри кабины НОЭ.Г.р. блока 4 предназначены для управления гидроцилиндрами: 5 привода ковша, 6 привода рукояти, 7 привода стрелы, 11 привода поворота стрелы.

Г.р. блока 14 , предназначены для управления гидроцилиндрами: 12 привода отвала бульдозера и 13 привода выносных опор.Насосы 1 и 2, по раздельным линиям, подают масло под давлением из гидробака 17 в блок 4. От насоса 2,большой производительности, через первые три г.р. блока 4, масло подводится к гидроцилиндрам 5,6 и 7. От насоса 1 масло также подводится к третьему и четвёртому г.р. блока 4, для управления гидроцилиндрами 7 и 11.

Конструкция блока 4 позволяет, при включении только одного третьего г.р., подавать в гидроцилиндр 7 поток от обоих насосов, а при одновременном включении двух г.р., обеспечивает независимые движения гидроцилиндров, с подачей от двух насосов, ковша и подъёма и опускания стрелы, рукояти и поворота стрелы, подъёма и поворота стрелы, ковша и стрелы, рукояти и стрелы. Эти совмещённые движения рабочих органов сокращают рабочий цикл НОЭ, что даёт увеличение производительности агрегата.Для предохранения насосов и всей гидросистемы от перегрузок, в блоках 4 и 14 установлены предохранительные клапаны. Между штоковой и бесштоковой полостями гидроцилиндра 7 установлен перепускной клапан 8, который разгружает бесштоковую полость гидроцилиндра 7, при чрезмерных нагрузках на стреле.

Перепускной клапан 9 разгружает полости гидроцилиндра 11 от динамических нагрузок в время разгона и торможения стрелы, при её повороте. В гидроцилиндрах 11 поворота стрелы, работают бесштоковые полости, а штоковые соединены между собой. Чтобы исключить рассогласование работы гидроцилиндров 11, из-за перетечек рабочей жидкости из штоковых полостей в бесштоковые, они подпитываются через обратный клапан 10, от линии привода гидроцилиндра рукояти 6.

При нейтральном положении третьего и четвёртого г.р.блока 4, рабочая жидкость от насоса 1, через блок 4 поступает в блок 14, который управляет гидроцилиндрами 12 и 13.Для контроля давления, при работе гидросистемы, установлен манометр 3.На сливе гидросистемы установлен фильтр 16, о степени загрязнения которого, можно судить по показаниям манометра 15. Контроль, за температурой рабочей жидкости в гидравлическом баке осуществляется термометром 18.

Навесные одноковшовые экскаваторы являются незаменимым средством при выполнении работ по разработке грунтов и проведении погрузочно-разгрузочных операций в небольших объёмах на мелких объектах строительства и в других отраслях.

Основные поставщики навесных одноковшовых экскаваторов на современный рынок:Катерпиллер, Комацу, Хундаи.

Как работает экскаватор

Каждый рабочий цикл одноковшового экскаватора включает совокупность операций определенной очередности:

  • резка грунта и наполнение им ковша;
  • поднимание ковша с набранной породой;
  • поворачивание экскаватора вокруг оси к месту отвала породы;
  • непосредственно отвал грунта из ковша;
  • разворот экскаватора в обратную сторону;
  • опускание ковша для повторения процедуры заполнения грунтом.

https://youtube.com/watch?v=K1_Qk9lJMRo

Одноковшовые экскаваторы (ЭО) должны рыть:

  • котлованы и картеры;
  • траншеи и выемки заданной геометрии;
  • грузить грунт на самосвалы или отваливать в указанном месте.

Размеры выемки, которую может сделать одноковшовый аппарат с 1 стоянки, зависит от его параметров.

Планируя земляные работы, проектировщики должны расположить экскаватор так, чтобы минимизировать угол поворота с места загрузки ковша осадочной породой и до выгрузки его на отвал или в кузов грузовика. С учетом особенностей эксплуатации этой машины 70% всего ее рабочего времени приходится именно на поворот стрелы (сначала с грузом до грузовика или места отвала, а потом назад до места разработки), поэтому данный показатель стараются свести к минимуму, уменьшая рабочие часы и повышая эффективность использования.

Деление по типу ходового устройства

Тип ходового устройства указывается цифрами с 1 по 9:

  • 1 – гусеничное (Г);
  • 2 – гусеничное уширенное (ГУ);
  • 3 – пневмоколесное (П);
  • 4 – специальное шасси автомобильного типа (СШ);
  • 5 – шасси грузового автомобиля (А);
  • 6 – шасси серийного трактора (Тр);
  • 7 – прицепное ходовое устройство (Пр);
  • 8, 9 – резерв.

Обозначение конструкции рабочей подвески.Конструктивное исполнение рабочего оборудования указывается цифрами: 1 – с гибкой подвеской (канатные полиспасты); 2 – с жесткой подвеской (гидроцилиндры); 3 – телескопическое.

Гибкая подвеска рабочего оборудования подразделяется на:

  • имеющие оборудование с прямой лопатой;
  • имеющие оборудование с обратной лопатой.

Выбор определенной модификации экскаватора диктуется характером выполняемых работ, их особенностями и правильное определение необходимой в каждом конкретном случае машины значит очень много.

Жесткая подвеска рабочего оборудования дает возможность оснастить экскаватор гидромолотом, который навешивается вместо ковша. Сам гидромолот приводится в действие от насосов гидросистемы экскаватора, что обеспечивает оптимальное использование мощности и снижение затрат.

Экскаваторы с канатными полиспастами могут оснащаться подвеской драглайн, крановым оборудованием, грейфером.

Условия применения различного рабочего оборудования.Экскаваторы с оборудованием прямой лопаты и с разгрузкой в транспортные средства или отвал целесообразно применять для рытья котлованов, преимущественно в крепких, каменистых и скальных породах и грунтах, а также в устойчивых грунтах средней крепости.

Оборудование обратной лопаты используется для рытья узких траншей (шириной 0,7-1,5 м и глубиной до 8 м), особенно с вертикальными стенками для прокладки сетей канализации, устройства фундаментов в крепких и каменистых грунтах, а также сооружения небольших котлованов.

Рабочее оборудование экскаватора-драглайна состоит из стрелы и ковша, подвешенного к стреле при помощи подъемного и тягового канатов. Выемку грунта драглайн производит, как правило, ниже уровня установки экскаватора; ковши применяются различной емкости – в скальных предварительно разрыхленных породах допускается работа драглайна при емкости ковша свыше 10 м3. Продолжительность цикла обычно на 10-20% больше, чем при работе экскаватора с оборудованием прямой лопаты. С оборудованием драглайна работает до 40% одноковшовых экскаваторов.

Устройство, техническое оборудование и процесс работы.

Одноковшовый экскаватор – разновидность техники, рассчитанной на выполнение разнообразных земляных и общестроительных манипуляций. Производственный цикл состоит из шести стадий:

  • Резка грунтового слоя и наполнение ковшовой части.
  • Подъем заполненного ковша для беспрепятственного подведения к месту высыпки.
  • Подъем стрелы к площадке выгрузки. Иногда вращение стрелы сочетается с подъемом ковша.
  • Высыпка срезанной породы в самосвалы или отвалы.
  • Обратный разворот к месту резки.
  • Подача ковшовой части для срезки материала.

Передвижение одноковшовой техники осуществляется за счет использования нескольких типов ходового оборудования:

  • Гусеничное. Данный тип обеспечивает повышенную проходимость, применяется для проведения работ в сложных условиях рельефа.
  • Пневмоколесное.
  • Шагающее. За счет небольшой массы снижает давление, оказываемое на поверхность, повышает устойчивость.
  • Рельсово-шагающее. Повышает маневренность, снижает давление на опорную поверхность.

Срезка и забор породы занимает 15-30% рабочего времени от всего производственного цикла, поэтому разработка грунта многоковшовыми экскаваторами по производительности будет существенно выше. Это происходит за счет непрерывности забора грунтов несколькими ковшами. Однако, многоковшовые модели имеют ограничения по габаритом поднимаемой породы – размер поднимаемых включений не должен превышать 0,2 от общей ширины ковша. В одноковшовой технике такие ограничения отсутствуют.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
