Конструктивные особенности и классификация козловых кранов

Технические характеристики

ККС–10 относится к категории подъемных устройств специального назначения, он способен выполнять погрузочные работы при любой температуре воздуха. Рабочий диапазон колеблется в пределах от – 40 до + 40 градусов. Конструкция хорошо выдерживает повышенную влажность, любые ветровые нагрузки, перепады температур.

Технические особенности крана заключаются в следующем:

• вес крана составляет 42 тонны;
• высота – от 6 до 9 м;
• длина пролета колеблется в пределах от 9 до 32 м;
• грузоподъемность массы от 3 – 10 т;
• скорость движения груза – 15 м/мин;
• загруженная тележка движется со скоростью 36 м/мин;
• скорость движения крана — до 40 м/мин;
• наработка – 3 000 циклов.

Пролет крана имеет длину от 20 до 32 метров, в зависимости от назначения конструкции. Правая консоль характеризуется вылетом в 7,5 метров, левая – 8,5 метров. Категорически запрещено производить работы над горючими и взрывчатыми веществами. Срок службы конструкции более 20 лет.

Технические характеристики двигателя

На краны ККС-10 монтируются трехфазные электрические двигатели MTF-211-6. Электромотор считается достаточно надежным и позволяет ККС-10 развивать высокую скорость работы.

Технические характеристики двигателя:

Характеристика	Значение, единицы измерения
Максимальная мощность	7,5 кВт
КПД	78,5%
Частота вращения вала	940 об/мин (номинальная нагрузка)
Номинальный ток	18,1 А
Напряжение	3,3 В
Роторный ток	4,5А

Электродвигатель

Вся работа осуществляется при помощи специального трехфазного электродвигателя, маркируемого как MTF-211-6, имеющего большой ресурс.

Он обладает следующими техническими характеристиками:

• максимальная мощность – 7,5 кВт;
• скорость вращения вала при номинальной нагрузке – 940 об/мин;
• номинальный ток, присутствующий в каждой фазе, – 18,1 А;
• величина тока, присутствующего в роторе, – 4,5 А;
• напряжение, создаваемое между отдельными кольцами, – 3,3 В;
• КПД – 78,5 %.

Двигатель MTF-211-6 является довольно надежным. Именно благодаря большой мощности и КПД ККС-10 отличается высокой скоростью работы.

Козловой кран, оснащенный данным электромотором, можно использовать только в следующих условиях:

• высота места расположения над уровнем моря не должна превышать более 1 км;
• запыленность среды не должна быть более 100 мг/м3;
• находящаяся в воздухе взвесь или пыль не должна быть токопроводящей.

Важно! Также недопустимо использование двигателей данного типа в среде, разрушающей изоляцию, так как это приведет к возникновению межвиткового замыкания и выходу мотора из строя.Электродвигатель данного типа можно использовать в районах, обозначаемых следующим образом:

• У (умеренный),
• Т (тропический),
• О (общеклиматический),
• УХЛ (умеренно холодный).

Рассматриваемый двигатель имеет высокий класс пылевлагозащиты, что дает возможность размещать кран ККС-10 прямо на улице, не опасаясь при этом намокания токоведущих частей электромотора.

Конструктивные особенности козловых кранов

Несмотря на общее название (из-за внешнего сходства опор с монтажными козлами), существуют разные виды козловых кранов. Они различаются назначением, конструкцией моста, количеством консолей, типом привода и грузозахватного механизма. Каждая конструктивная особенность непосредственно влияет на спектр решаемых грузоподъемным оборудованием задач.

Назначение козловых кранов мостового типа

• Козловые краны общего назначения (перегрузочные). Это двухконсольные электрические козловые краны на рельсовом ходу грузоподъемностью 3,2-32 тонны и выше. Длина их пролета составляет от 4 до 40 метров, а высота может доходить до 15 метров и более. Перегрузочные козловые краны применяются для погрузочно-разгрузочных работ и транспортных операций на открытых складах и участках по изготовлению железобетонных изделий и металлических конструкций.
• Строительно-монтажные козловые краны. Разработаны для сборки модульных гражданских и промышленных зданий, а также монтажа оборудования на предприятиях. Грузоподъемность таких кранов может доходить до 400 тонн, длина пролета до 80 метров, а высота до 30 метров.
• Козловые краны специального назначения. Представляют собой подъемно-транспортное оборудование, предназначенное для обслуживания гидротехнических сооружений, портов и крупных железнодорожных узлов. Длина пролета такого крана может быть более 130 метров высота подъема доходит до 80 метров, а грузоподъемность до 500 тонн.

Конструкция пролетного строения

• Однобалочные козловые краны просты в обслуживании, а благодаря доступности отдельных узлов легко обрабатываются антикоррозионными составами. Поперечные балки старого образца имеют трубчатое сечение или выполнены в виде решетчатой фермы. Наша компания применяет современную технологию и изготавливает пролетное строение коробчатого типа.
• Двухбалочный козловой кран надежней однобалочного и имеет больший срок эксплуатации. Пролетное строение представляет собой коробчатую конструкцию как и в однобалочном типе. Коробчатая конструкция имеет меньшие габариты и ее проще транспортировать. Грузоподъемность двухбалочных козловых кранов постоянная по всей длине моста, включая консоли. Она доходит до 50 тонн, а в кранах специального назначения – до 1600 тонн.

Двухбалочный козловой кран

Однобалочный козловой кран

Расположение консолей

Консоль представляет собой часть пролетного строения, которая выходит за пределы опоры и служит для расширения рабочей зоны крана.

• Безконсольные козловые краны представляют собой подъемно-транспортное оборудование, у которого грузовая тележка перемещается только по основному пролету. Используются для проведения строительно-монтажных работ.
• Одноконсольные козловые краны – это крановое оборудование, у которого часть пролетного строения выходит за пределы опоры только с одной стороны.
• Двухконсольными являются большинство козловых кранов, за пределы опор выходят обе части моста.

Типы грузозахватных механизмов

• Крюковый. иверсальное грузозахватное устройство, выполненное в виде однорогого или двурогого крюка. Двурогий крюк разработан для работы с грузами массой более 50 тонн. Груз подвешивается на крюк с помощью специальных захватов или системы гибких строп.
• Магнитный. Грузозахватное устройство представляет собой электромагнит постоянного тока, грузоподъемностью до 30 тонн. Такой тип грузозахватного механизма разработан для работы со стальными и чугунными грузами.
• Грейферный. Выполнен в виде ковша с двумя челюстями и приводится в действие тросами или с помощью гидравлического устройства. Применяется для подъема сыпучих и штучных материалов, используется в сельском хозяйстве, угледобывающей промышленности, на лесозаготовительных предприятиях и в других сферах народного хозяйства.

Типы привода козловых кранов

• Электрические козловые краны используются на открытых площадках и передвигаются только по подкрановым путям. Все механизмы такого крана приводятся в движение электродвигателями, управление может осуществляться с подвесного пульта, при помощи радиоуправление или стационарной кабины, а так же передвижной кабины только в двухбалочном типе.
• Ручные козловые краны используются как на открытых площадках, так и в закрытых помещениях. Такие грузоподъемные механизмы передвигаются на колесах и могут использовать в качестве грузоподъемного механизма как ручную таль, так и электрический тельфер.

Классификация

Устройство такого типа может выполнять три самостоятельные операции:

• подъем-опускание грузов;
• перемещение по мосту установки поперек;
• перемещение вдоль площадки.

Типовой технологический цикл работы козлового крана

Классификации выделяют такие разновидности грузоподъемных козловых устройств:

• по конструкции моста: двухбалочные, однобалочные;
• по способу опоры крановой вагонетки: подвесные, опорные;
• по виду опор: с обеими жесткими, с жесткой и гибкой – шарнирной;
• по расположению моста на стойках: двухконсольные, одноконсольные, бесконсольные.

Виды козловых кранов

Наибольшим спросом пользуются двухконсольные устройства. Опорные стойки могут представлять собой фермы или жесткие балки, которые воспринимают и продольную, и поперечную нагрузку. Если же конструкция предназначена для выдержки только одного типа нагрузки, опорные стойки называются гибкими. Опоры могут быть одностоечными и двухстоечными.

Козловые краны по количеству стоек

Что такое кран-балка

Устройство состоит из следующих частей:

• система управления;
• концевые балки;
• несущий мост;
• тельфер (таль).

Производители предлагают потребителям разные виды механизмов, например, организациям может потребоваться поворотная кран-балка. К каждому механизму прилагается инструкция по эксплуатации. Делая выбор, необходимо учитывать технические характеристики, принцип работы оборудования. Одна мобильная система отличается от другой весом поднимаемого груза и конструкцией.

Тяжести перемещают при помощи тали, движение которой осуществляется по рельсовым путям балки. Концевые балки укомплектованы колесами. Они нужны для того, чтобы устройство могло передвигаться по подкрановым путям.

Кран-балки отличаются от мостового крана тем, что имеют облегченную комплектацию. Это однобалочное устройство, а мостовой кран бывает двухбалочным. Обе системы используют подкрановые рельсы. На предприятии можно установить 1 или несколько кранбалок в гараж для средних грузов и мостовой кран для перемещения больших грузов.

Предприятиям, работающим в разных отраслях, часто требуется кран-балка; описание моделей они могут узнать в компаниях, которые производят оборудование. Устройства имеют компактные размеры, поэтому их применяют для выполнения работ в труднодоступных местах и в узких пролетах.

Разновидности козловых кранов

Классификация козловых кранов может быть представлена по разным признакам. По назначению машины делятся на:

1. Перегрузочные машины. Грузоподъемность таких машин в среднем от 3,2 до 50 т. при высоте пролета до 40 м. Скорость погрузки-выгрузки достигает до 16 минут, в зависимости от технологических условий. Используются для транспортировки материалов и конструкций на открытых эстакадах, участках промышленных предприятий по изготовлению изделий из металла и железобетона.
2. Агрегаты для строительно-монтажных работ. Значение параметра грузоподъемности выше, в среднем до 400 т. Для эффективной организации строительного процесса машины имеют улучшенные показатели скоростей подъема перемещения груза (до 0,1 м/с), и самого крана до 1,5 м\мин.
3. Специальные. Имеют грузоподъемность 300-500 т., при увеличенной высоте пролета 100-130 м., а высота подъема до 80 м. Их назначение —обслуживание специальных промышленных предприятий, железнодорожных, гидротехнических станций.

Группа специальных машин включает в себя самомонтирующиеся и контейнерные установки. Первые созданы для облегчения процесса монтажа, благодаря механизму попарного стягивания каждых из концов стоек опор. Контейнерные краны оснащены особым грузозахватным устройством — спредером. Оно позволяет перемещать большегрузные контейнеры, затрачивая меньше времени на погрузку и разгрузку.

Конструкционные особенности лежат в основе классификации грузоподъемного оборудования по типу конструкции пролета:

1. Однобалочный. Пролет имеет сечение коробчатого типа, может быть выполнен из металлического трубного проката или фермы.
2. Двухбалочный. Грузоподъемность и срок эксплуатации таких кранов выше, так как конструкция имеет меньшие размеры и более проста в транспортировке.
3. Бесконсольный козловой кран. Перемещение грузового приспособления происходит по основному пролету.
4. Одноконсольный и двухконсольный. Мост выступает за пределы подкранового пути с одной или двух сторон, соответственно названию. Консольные краны приобрели широкое распространение благодаря улучшенным прочностным характеристикам и повышенной грузоподъемности.

Типы козловых кранов по характеристике грузозахватного органа могут быть:

1. С крюковым однорогим или двурогим захватом. Применяются для транспортировки штучных или контейнерных грузов с помощью строповки.
2. Магнитные. Грузозахватное устройство оборудовано магнитом для подъема и перемещения металлических кусковых материалов и конструкций.
3. Грейферный. Устройство для транспортировки сыпучего, мелкофракционного сырья в виде ковша.

По типу привода козловые краны различаются на:

1. Кран козловой электрический. Рабочие агрегаты приводит в действие электропривод.
2. С ручным приводом. Он более легкий, оснащен ручной шестеренной талью, которая перемещает машину.

Заводы производители выпускают множество модификаций козловых кранов, в зависимости от объемов и масштабов производств, а так же особенностей выполняемых технологических процессов.

Устройство

Металлическая конструкция козлового крана включает:

• мост (пролётное строение):
  • без консолей;
  • с одной консолью (однобалочный мост);
  • с двумя консолями (двухбалочный мост);
• две опоры:
  • с одной стойкой каждая;
  • с двумя стойками каждая.

Часто мост крана представляет собой пространственную конструкцию, состоящую из двух, связанных между собой ферм. Однобалочные мосты более характерны для кранов грузоподъёмностью 5-10 т. В качестве тележки в этом случае используют электротали.

Козловые краны большой грузоподъёмности выполняют с двухбалочными мостами. Рельсы для перемещения тележек в этих кранах обычно устанавливаются на верхней части главных балок. Грузовые канаты проходят между главными балками.

Тележки

Масса канатных грузовых тележек с учётом массы грузовой и тяговой лебёдок составляет 5-10 % от массы номинального груза. Канатные грузовые тележки находят применение только в кранах группы режима 1K … 3K, так как при перекатывании грузового каната по блокам полиспаста существенно увеличивается сопротивление передвижению тележки, что приводит к ускоренному износу каната. Для предотвращения чрезмерного провисания грузового каната приходится увеличивать массу грузовой подвески.

Подвесная грузовая тележка у козловых кранов бывает двух типов:

Более распространены краны с тележками, перемещающимися по направляющим, уложенным на нижние пояса. Рамы таких тележек для обеспечения равномерного распределения нагрузок на подтележечные направляющие часто выполняют с опиранием по трёхточечной схеме. При использовании тележек с грузовыми лебёдками на одном из торцов рамы закрепляют шарнир для соединения поперечной балки несущей стойки с ходовыми колёсами. В канатных тележках поперечину прикрепляют к торцу балки, на которой установлены канатные блоки. В этом случае уменьшается высота тележки, что позволяет рамы балансиров ходовых колёс монтировать на оси торцов поперечин. Для улучшения компоновки узлов примыкания стоек к мосту, в самоходных тележках применяют малогабаритные редукторы или механизм передвижения выполняют с центральным приводом.

Лебёдки

Ход натяжения тягового каната ориентировочно может составлять 0.8-1.2 % и 1.5-2.5 % длины пути тележки для лебёдок соответственно с нарезными барабанами и шкивами. При ходе тележки 40-45 м применяются натяжные лебёдки. Для фрикционных лебёдок иногда применяют автоматические натяжные устройства (грузовые или пружинные). Их рекомендуют использовать при скоростях передвижения 0.3-0.5 м/с и ходе тележки 20-25 м. В качестве натяжных используют поворотные под действием собственного веса лебёдки, рамы которых шарнирно смонтированы на основании с обеих сторон от шкива.

Лебёдки могут быть выполнены:

Ходовое устройство козловых кранов

Механизмы передвижения выполняют в виде одноколёсных или балансирных тележек, соединяемых с основанием стоек опор или ходовых балок. Приводные двигатели имеют фазный ротор; в козловых кранах с электроталями грузоподъёмностью 5 т и менее часто применяют короткозамкнутые двигатели. Балансирные тележки могут быть выполнены с установленными на промежуточные ходовые колёса зубчатыми венцами, связанными между собой колесом. Иногда на выходной вал редуктора выполняют с третьей дополнительной опорой — с целью уменьшить нагрузку на корпус редуктора. В некоторых механизмах передвижения вал ведущего колеса монтируют на двух опорах и соединяют с редуктором зубчатой муфтой, однако это приводит к существенному увеличению ширины ходовой тележки. У механизма передвижения с навесным редуктором отсутствует консольная нагрузка и открытые передачи. Иногда валы редуктора и колёса соединяют с помощью жёсткой тарельчатой муфты. В козловых кранах применяются различные узлы установки ходовых колёс от мостовых кранов — цилиндрические и сварные буксы, закрепляемые внутри опоры. При использовании горизонтальных редукторов компоновка и рама усложняются; возрастают боковые габариты тележки. При использовании вертикальных редукторов значительно снижается масса и габариты тележки.

Краны козловые. Типы и варианты конструкции

Краны козловые – это мостовые грузоподъемные конструкции, пролетная часть (мост) которых держится на специальных опорах, установленных на бетонном фундаменте. Данные краны применяются в широком спектре погрузочно-разгрузочных, строительных и монтажных работ. Конструктивные характеристики такой техники могут отличаться в зависимости от выполняемых работ. Основными параметрами при выборе типа крана считаются длина моста, подъем и скорость перемещения груза, грузоподъемность всей конструкции и рабочего механизма, а также тип размещения и вид грузоподъемного механизма.

Разновидности козловых кранов

Козловые краны бывают однобалочные и двухбалочные, а также бесконсольные, одноконсольные и двухконсольные. По типу грузоподъемного механизма краны делятся на магнитные, крюковые и грейферные. Общая грузоподъемность конструкции достигает нескольких сот тонн, пролетная часть крана может быть в длину до 100 метров. В соответствии с производственными задачами на козловой кран навешиваются различные грузоподъемные механизмы: электромагниты, грейферы, тали. Исходя из индивидуальных потребностей предприятия, краны могут изготавливаться с различными техническими свойствами, например сейсмоустойчивые, противопожарные и взрывоустойчивые, а также оснащаться другими типами рабочих механизмов.

Принцип работы козлового крана

Главные опоры крана размещены на рельсах. По ним кран осуществляет движение, закрепленного на стропах груза вперед и назад. Перемещение груза в стороны происходит за счет грузовой тележки, которая движется по мостовому пролету. С помощью крана выполняются следующие основные операции:

1. Фиксация груза. Захват объекта происходит за сквозное или глухое отверстие. Зацепление выполняется стоящим внизу человеком. На эту операцию уходит около одной минуты.
2. Подъем. Закрепленный объект поднимается на высоту полуметра. Крановщик должен убедиться в том, что груз был надежно зафиксирован. Дальше осуществляется подъем на требуемую высоту.
3. Транспортировка. Скорость перемещения определяется габаритами и массой груза.
4. Опускание. Скорость опускания определяется параметрами перевозимого груза. Опускание выполняется на место, где исключается возможность падения, опрокидывания или повреждения.

После полного завершения работ происходит поднятие крюка в верхнее положение.

Двухбалочные мостовые краны. Основные термины и определения.

Грузоподъемность.

Вертикальная статическая нагрузка от груза максимальной массы, на которую спроектирован кран.

Пролет крана.

Расстояние по горизонтали между осями рельсов кранового пути.

Группа классификации крана (режима работы).

Характеристика крана, учитывающая его использование по грузоподъемности и времени, а также число циклов работы.

Пролетная балка.

Несущая конструкция кранов мостового типа, предназначенная для движения по ней грузовой тележки.

Концевая балка.

Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную конструкцию, коробчатого сечения, с установленной на ней ходовой частью крана.

Таль.

Грузоподъемный механизм, все основные элементы которого (привод, редуктор, канатный барабан или зубчатая звездочка, тормоз и т. д.) смонтированы в одном корпусе снабженном механизмом передвижения или без него.

Механизм передвижения крана.

Приводное устройство для передвижения крана.

Тележка грузовая.

Конструкция, предназначенная для перемещения подвешенного груза по мосту.

Механизм главного подъема.

Механизм подъема, рассчитанный на максимальную грузоподъемность крана, имеющего несколько механизмов подъема различной грузоподъемности.

Механизм вспомогательного подъема.

Механизм подъема, рассчитанный на грузоподъемность меньшую, чем у механизма главного подъема, на кране, имеющем несколько механизмов подъема различной грузоподъемности.

Путь крановый.

Крановый путь в виде одного или более (обычно двух) параллельных рельсов для передвижения грузоподъемных кранов на рельсовом ходу, направляющий их движение, воспринимающий и передающий нагрузки от них на строительные конструкции(сооружения), а также обеспечивающий безопасную работу кранов на всем пути их передвижения.

Троллейный шинопровод.

Троллейный токоподвод состоит из медных жил заключенные в жесткий корпус и подвижного токосъемника(троллея) обеспечивающий постоянный контакт с силовой линией.

Гирляндовый(кабельный) токоподвод.

Кабельный токоподвод гирляндного типа представляет из себя систему передвижения силовых кабелей обеспечивающие подачу тока к механизмам передвижения.

Высота подъема.

Расстояние по вертикали от уровня стоянки до грузозахватного органа, находящегося в крайнем верхнем положении. Для мостовых кранов высота подъема принимается от уровня пола.

Высота кранового пути.

Расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути.

Скорость подъема(опускания) груза.

Скорость вертикального перемещения груза массой, соответствующей грузоподъемности, в установившемся режиме движения.

Скорость передвижения крана.

Скорость передвижения крана в установившемся режиме движения. Определяется при передвижении крана по горизонтальному пути с грузом массой, соответствующей грузоподъемности.

Скорость передвижения тележки.

Скорость передвижения грузовой тележки в установившемся режиме движения. Определяется при движении тележки по горизонтальному пути с грузом массой, соответствующей грузоподъемности.

Крюковая подвеска.

Устройство, состоящее из грузового крюка, траверсы блоков(звездочек)для подвески на канатах(цепях) полиспаста.

Орган грузозахватный.

Устройство, являющееся непосредственной составной частью грузоподъемного механизма и предназначенное для захватывания, поддержания или подвешивания груза (грейферы, электромагниты, скобы)

Типы козловых кранов в зависимости от вида привода

1. Козловой электрический кран приводится в действие электродвигателями, он перемещается по рельсовым подкрановым путям на открытой площадке. Управление краном осуществляется из кабины, с пола – с помощью проводного пульта или радиоуправления.
2. Ручные козловые краны обычно имеют небольшие габариты и применяются не только на открытой площадке, но и внутри помещений – мастерских, цехов и складов. Перемещается такой кран на колесах, а в качестве грузоподъемного устройства на нем используется ручная или электрическая таль.

Другие типы

Для некоторых условий производятся особые модификации козловых кранов, отличающиеся конструкцией некоторых узлов и частей.

Особенностью полукозловых кранов является наличие высокой опоры только с одной стороны, с другой мост крана опирается на концевую балку (как обычный мостовой кран). Такая конструкция дает возможность использовать кран с опорой на разноуровневые подкрановые пути.

область применения, конструктивные особенности, сфера применения

Кран козловой ККС-10 является особой спецтехникой, представляющей собой подъёмный агрегат мостового типа на опорах, передвигающийся колесным способом и имеющий полностью электрическое управление. Это двухконсольное самомонтирующееся оборудование с конкретной длиной пролётов, которое размещается прямо на открытых площадках либо в производственных помещениях для подъёма грузов.

Козловой кран ККС-10

Производством козловых (или мостовых) кранов занимаются многие заводы спецтехники, наиболее крупные из них по РФ расположены в Москве, Ростове-на-Дону, Санкт-Петербурге, Екатеринбурге, Новосибирске и др.

Фото козлового крана ККС-10

Область применения

Козловой кран – машина уникальная и незаменимая в случаях, где затруднен или невозможен подход другой грузоподъемной техники.

Занимая сравнительный минимум пространства на земле, он может охватывать большие площадки с идеальной точностью погрузочно-разгрузочных работ.

Краны ККС-10 козловые используются как в строительстве, так и во всех других местах, где необходимо работать с большими грузами:

• На железнодорожных станциях.
• В грузовом порту.
• На открытых складах.
• В постройке обширных комплексов.
• На погрузочных участках промышленных зон.
• В устройстве крупных инженерных сооружений.
• Для обслуживания гидротехнических систем.

Особенности модели

ККС-10 в разной комплектации может иметь следующие отличительные особенности:

1. Для удобства пользования в разных назначениях козловые краны ККС-10 могут быть изготовлены с разной длиной пролета – стандартной либо индивидуальной по договоренности с заказчиком.
2. Вертикальные опоры могут оснащаться дополнительными стойками, имеющими постоянный шаг панелей.
3. Кабина оператора может быть как закрепленная стационарно, так и с возможностью передвижения вдоль длины моста.

Габаритные размеры крана ККС-10

Кроме того, кран может оснащаться различным рабочим оборудованием:

• Крюковым для стандартного метода захвата грузов краном ККС-10 зк.
• Грейферным для транспортировки в пределах рабочей площадки и погрузки сыпучих грузов.
• Электромагнитным для работы с металлическими грузами, в частности металлоломом.

ВАЖНО! Козловой кран приспособлен для работы в климате средних широт и легко выдерживает как мороз, так и высокие температурные режимы

Устройство

Устройство козлового крана ККС-10 имеет следующие особенности и возможности:

• Вся конструкция крана – опор и самого моста – имеет решетчатое строение, которое значительно уменьшает его вес при сохранении прочности и грузоподъемности, а также обеспечивает лучший обзор выполняемых работ.
• Кран оснащен грузовой монорельсовой тележкой подвесного типа. Над монорельсом устроен настил с ограждением для возможности ходить вдоль всей длины моста.
• Вход на кран и в кабину оборудован на гибкой опоре в виде лестницы.
• Для исключения расшатывания механизмов передвижения грузовой тележки и кабины устроены специальные катки, закрепленные на основной раме с опорой на нижний пояс моста.
• Питающий кабель подвешивается и надежно закрепляется на кронштейнах.
• Для современных моделей применяются несколько способов управления: как из кабины, так и с земли проводным способом, а также с помощью пульта, передающего радиосигнал.
• На консоли предусмотрены ремонтные площадки.
• Безопасность работы всех систем и механизмов осуществляется благодаря наличию контрольных приборов и аппаратов: ограничителей крайних положений оборудования, датчиков наклона, буферных устройств, сигнализатора ветрового давления, звуковой сигнализации.

ИНТЕРЕСНО! Кран ККС-10 в стандартной комплектации может оборудоваться противоугонными устройствами-захватами, соответствующими стандарту СЭВ-725-77.

Технические характеристики

Перечень технических характеристик крана козлового ККС-10 отражен в следующей таблице:

Параметры	Ед. измерения	Величина
Температурный диапазон эксплуатации	оС	от -40 до +40
Управление — электрическое, величина входного напряжения	В	380
Общая масса конструкции	т	42
Высота	м	15
Величина пролета	м	от 14-ти до 32-ух
Вылет правой консоли	м	7,5
Вылет левой конслои	м	8,5
Транспорт грузов длиной, не более	м	8
Грузоподъемность (вместе с тележкой)	т	10
Высота подъема грузов	м	10
Скорость подъема	м/мин	15
Перемещение заполненной тележки	м/мин	36
Максимальная скорость передвижения крана	м/мин	40

ВНИМАНИЕ! Использование и хранение крана ККС-10 запрещено в зонах, где хранятся горючие либо взрывчатые вещества. magistraltrade.ru

magistraltrade.ru

Электродвигатель

Вся работа осуществляется при помощи специального трехфазного электродвигателя, маркируемого как MTF-211-6, имеющего большой ресурс.

Он обладает следующими техническими характеристиками:

• максимальная мощность – 7,5 кВт;
• скорость вращения вала при номинальной нагрузке – 940 об/мин;
• номинальный ток, присутствующий в каждой фазе, – 18,1 А;
• величина тока, присутствующего в роторе, – 4,5 А;
• напряжение, создаваемое между отдельными кольцами, – 3,3 В;
• КПД – 78,5 %.

Двигатель MTF-211-6 является довольно надежным. Именно благодаря большой мощности и КПД ККС-10 отличается высокой скоростью работы.

Козловой кран, оснащенный данным электромотором, можно использовать только в следующих условиях:

• высота места расположения над уровнем моря не должна превышать более 1 км;
• запыленность среды не должна быть более 100 мг/м3;
• находящаяся в воздухе взвесь или пыль не должна быть токопроводящей.

Электродвигатель данного типа можно использовать в районах, обозначаемых следующим образом:

• У (умеренный),
• Т (тропический),
• О (общеклиматический),
• УХЛ (умеренно холодный).

Рассматриваемый двигатель имеет высокий класс пылевлагозащиты, что дает возможность размещать кран ККС-10 прямо на улице, не опасаясь при этом намокания токоведущих частей электромотора.

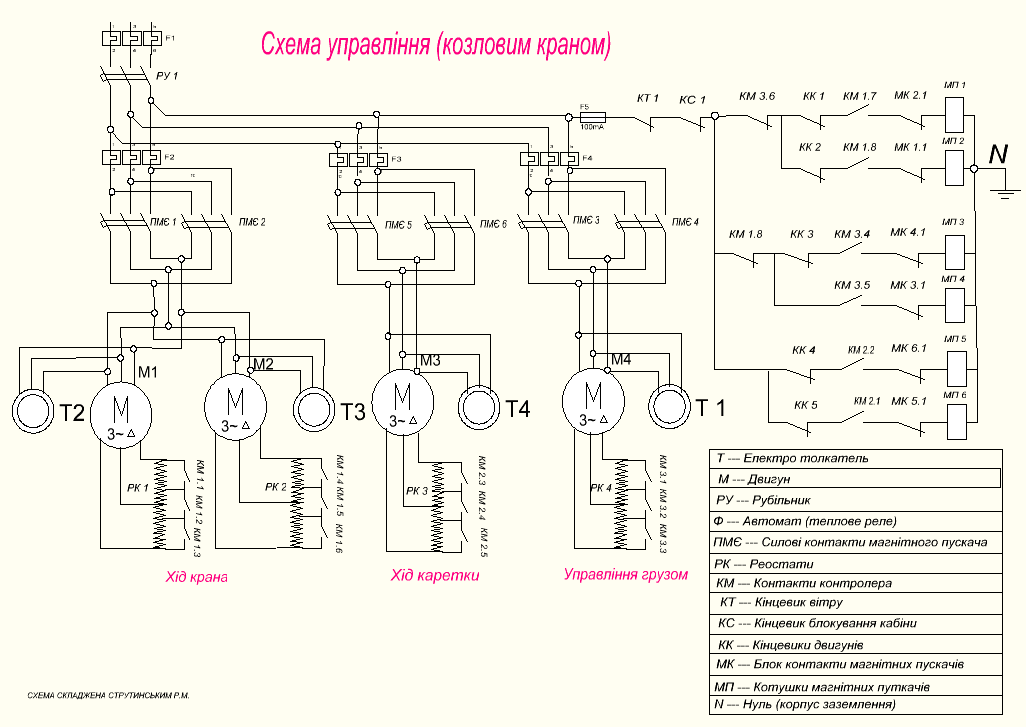

Рекомендуемые изменения в электрических схемах кранов

При плановом ремонте Вывод крана в ремонт должен производиться лицом, ответственным за содержание грузоподъемных машин в исправном состоянии, в соответствии с графиком планового ремонта с оформлением наряда для работы в электроустановках. Конечная защита осуществляется выключателем SQ.

Одинарные кнопки выполняют нормально открытыми разомкнутыми с механическим возвратом в исходное положение; кнопки имеют заднее присоединение проводов. Затем двигатель работает вхолостую в течение мин.

Электрические схемы механизмов подъема кранов На рис. Серебряные контакты очищают бархатным напильником или замшей.

Перед установкой щетка должна быть обработана по радиусу кольца.

Гибкие троллеи выполняют из натянутых между опорами медных проводов, работающих со специальными токоприемниками. Низкая температура нагрева сопротивлений указывает на излишнее количество элементов.

Электродвигатель большой скорости включается на время работы большой скорости.

Пользоваться для этой цели наждачной или стеклянной бумагой не рекомендуется. Портальный кран Коне. Погрузка леса.

Ходовая часть ККС 10

Ролики опорные для крана ККС-10

Козловой кран ККС-10 снабжен достаточно большим количеством жестких креплений в ходовой. Основное колесо посажено на расточки швеллеров рамы. Передача крепится на ось шарообразных роликовых подшипников.

Основная шестерня постоянно в сцепке с венцом колесного хода. Подшипники, контролирующие вращение вала, соединяются с тихоходной частью редукторного валика муфты. Для сохранения подвижных поворотных частей приводной тележки чистыми и рабочими используется предохранительный кожух.

Ходовая часть очень удобна добавочными стойками и возможностью самостоятельного перемещения крана. Особенно это ценится на сложных рельефах складских площадок и широкополосных железнодорожных погрузочных площадках. Установка и перемещения крана с жесткими креплениями во многих случаях возможна без демонтажа оборудования и трат времени на его обратную сборку.
