Подвесные железоотделители и их основные свойства

Подробнее о каждом железоотделителе.

Шкивной электромагнитный железоотделитель (pulley-type separator) – железоотделитель, в котором рабочим органом является вращающийся барабан с электромагнитной системой. Шкивной железоотделитель производит очистку от большого количества ферромагнитных предметов среднего и мелкого размера, которые прилипают к ленте конвейера, находящейся в контакте со шкивным железоотделителем, увлекаются под конвейер, где происходит разгрузка. Наиболее качественная очистка происходит при использовании подвесного и шкивного железоотделителей. Шкивные железоотделители устанавливаются на ленточных конвейерах в качестве приводных или неприводных барабанов.

Подвесной железоотделитель является неподвижным железоотделителем, в котором роль рабочего органа выполняет неподвижный электромагнит. В целях экономии электроэнергии подвесной железоотделитель может включаться по сигналу металлодетектора. Подвесные электромагнитные железоотделители предназначены для извлечения ферромагнитных предметов из сыпучих материалов, транспортируемых ленточными конвейерами. Преимуществом подвесного железоотделителя является его компактность и возможность изменения его местоположения над конвейером.

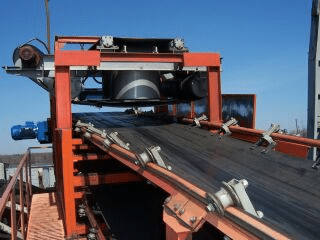

Саморазгружающийся железоотделитель – железоотделитель, в котором рабочим органом является неподвижный электромагнит с механизмом для удаления ферромагнитных предметов. Саморазгружающийся железоотделитель предназначен для извлечения большого количества ферромагнитных предметов среднего и крупного размера. Наличие механизма самоочистки дает возможность использовать железоотделитель на производствах с непрерывным циклом.

Возможны два варианта установки железоотделителя:

• железоотделитель располагается поперек конвейерной ленты;
• железоотделитель располагается в месте разгрузки конвейера.

Второй вариант установки железоотделителя предпочтительнее. Подвесные саморазгружающиеся электромагнитные железоотделителипредназначены для извлечения и автоматического удаления ферромагнитных предметов из угля и других сыпучих немагнитных материалов, перемещаемых ленточными транспортерами. В процессе работы происходит перенос ферромагнитных включений в лоток для сбора металла и автоматическая разгрузка железоотделителя.

Технические данные

Модель	Материал провода катушки	Категория Л – Легкая С – Средняя Т – Тяжелая	Ширина конвейерной ленты	Глубина зоны извлечения*	Ток при 20°С	Мощность номинальная	Мощность при установив- шейся темпера- туре обмотки	Масса извлека- емого груза	Размеры	Масса
Длина	Ширина	Высота
мм	мм	А	кВт	кВт	кг	мм	кг
ДЖШ-050/А-Л-У1	Алюминий	Л	500	250	9	1	0,7	15	477	477	441	324
ДЖШ-050/М-Л-У1	Медь	270	9	1	0,7	15	477	477	441	418
ДЖШ-050/А-С-У1	Алюминий	С	270	11	1,2	0,8	15	504	504	484	392
ДЖШ-050/М-С-У1	Медь	290	11	1,2	0,8	15	504	504	484	521
ДЖШ-050/А-Т-У1	Алюминий	Т	300	14	1,5	1	15	531	531	541	482
ДЖШ-050/М-Т-У1	Медь	310	14	1,5	1	15	531	531	541	663
ДЖШ-065/А-Л-У1	Алюминий	Л	650	320	17	1,9	1,2	15	632	632	503	619
ДЖШ-065/М-Л-У1	Медь	350	17	1,9	1,2	15	632	632	504	865
ДЖШ-065/А-С-У1	Алюминий	С	340	19	2,1	1,4	15	651	651	562	748
ДЖШ-065/М-С-У1	Медь	360	20	2,2	1,5	15	651	651	562	1071
ДЖШ-065/А-Т-У1	Алюминий	Т	360	23	2,5	1,6	15	672	672	620	891
ДЖШ-065/М-Т-У1	Медь	380	23	2,5	1,6	15	672	672	620	1287
ДЖШ-080/А-Л-У1	Алюминий	Л	800	410	15	3,3	2,1	25	790	790	652	1304
ДЖШ-080/М-Л-У1	Медь	440	15	3,3	2,2	25	790	790	652	1857
ДЖШ-080/А-С-У1	Алюминий	С	430	17	3,8	2,5	25	822	822	724	1624
ДЖШ-080/М-С-У1	Медь	460	18	3,9	2,5	25	822	822	724	2333
ДЖШ-080/А-Т-У1	Алюминий	Т	460	20	4,4	2,9	25	851	851	798	1959
ДЖШ-080/М-Т-У1	Медь	480	20	4,4	2,9	25	851	851	798	2823
ДЖШ-100/А-Л-У1	Алюминий	Л	1000	490	22	4,9	3,2	30	985	985	734	2203
ДЖШ-100/М-Л-У1	Медь	530	22	4,9	3,2	30	985	985	734	3303
ДЖШ-100/А-С-У1	Алюминий	С	520	25	5,5	3,6	30	1026	1026	796	2625
ДЖШ-100/М-С-У1	Медь	550	25	5,5	3,6	30	1026	1026	794	3998
ДЖШ-100/А-Т-У1	Алюминий	Т	540	29	6,4	4,2	30	1062	1062	882	3178
ДЖШ-100/М-Т-У1	Медь	570	29	6,4	4,2	30	1062	1062	882	4895
ДЖШ-120/А-Л-У1	Алюминий	Л	1200	560	29	6,4	4,2	35	1244	1244	745	3358
ДЖШ-120/М-Л-У1	Медь	600	30	6,6	4,3	35	1244	1244	745	5178
ДЖШ-120/А-С-У1	Алюминий	С	590	34	7,4	4,8	35	1232	1232	831	3835
ДЖШ-120/М-С-У1	Медь	630	34	7,6	4,9	35	1232	1232	831	6115
ДЖШ-120/А-Т-У1	Алюминий	Т	620	37	8,2	5,4	35	1260	1260	919	4599
ДЖШ-120/М-Т-У1	Медь	650	39	8,5	5,5	35	1260	1260	919	7340
ДЖШ-140/А-Л-У1	Алюминий	Л	1400	620	39	8,6	5,7	40	1384	1384	826	4619
ДЖШ-140/М-Л-У1	Медь	670	40	8,8	5,7	40	1384	1384	826	7121
ДЖШ-140/А-С-У1	Алюминий	С	660	44	9,7	6,4	40	1426	1426	914	5511
ДЖШ-140/М-С-У1	Медь	700	45	9,9	6,4	40	1426	1426	914	8625
ДЖШ-140/А-Т-У1	Алюминий	Т	690	50	11,1	7,3	40	1471	1471	1008	6578
ДЖШ-140/М-Т-У1	Медь	730	51	11,3	7,3	40	1471	1471	1008	10410
ДЖШ-160/А-Л-У1	Алюминий	Л	1600	700	50	11	7,2	40	1590	1590	876	6500
ДЖШ-160/М-Л-У1	Медь	750	50	10,9	7,1	40	1590	1590	876	10161
ДЖШ-160/А-С-У1	Алюминий	С	740	56	12,3	8,1	40	1640	1640	978	7940
ДЖШ-160/М-С-У1	Медь	780	57	12,5	8,1	40	1640	1640	978	12585
ДЖШ-160/А-Т-У1	Алюминий	Т	770	64	14,1	9,3	40	1673	1673	1119	9670
ДЖШ-160/М-Т-У1	Медь	810	64	14,1	9,2	40	1673	1673	1119	15492
ДЖШ-180/А-Л-У1	Алюминий	Л	1800	780	63	13,9	9,1	40	1789	1789	983	9122
ДЖШ-180/М-Л-У1	Медь	830	63	13,9	9,1	40	1789	1789	983	14511
ДЖШ-180/А-С-У1	Алюминий	С	810	70	15,3	10,2	40	1838	1838	1095	11037
ДЖШ-180/М-С-У1	Медь	860	72	15,8	10,3	40	1838	1838	1095	17735
ДЖШ-180/А-Т-У1	Алюминий	Т	840	81	17,9	11,8	40	1878	1878	1245	13344
ДЖШ-180/М-Т-У1	Медь	880	81	17,8	11,6	40	1878	1878	1245	21902
ДЖШ-200/А-Л-У1	Алюминий	Л	2000	850	77	17	11,2	40	1992	1992	1074	12250
ДЖШ-200/М-Л-У1	Медь	910	78	17,2	11,2	40	1992	1992	1074	20025
ДЖШ-200/А-С-У1	Алюминий	С	890	87	19,2	12,6	40	2055	2055	1188	14732
ДЖШ-200/М-С-У1	Медь	940	89	19,6	12,7	40	2055	2055	1188	24420
ДЖШ-200/А-Т-У1	Алюминий	Т	910	99	21,8	14,3	40	2100	2100	1322	17333
ДЖШ-200/М-Т-У1	Медь	960	98	21,6	14,1	40	2100	2100	1322	29260

* Зависит от магнитных свойств, формы, размеров и скорости перемещения извлекаемого включения. Табличные данные указаны для цилиндра Ø20 мм, длиной 100 мм.

Технические данные

Модель	Ширина конвей- ерной ленты	Категория	Материал провода катушки	Глубина зоны извле- чения*	Ток при 20°C	Мощность при установив- шейся t°C	Масса извлека- емого груза	Габаритные размеры	Масса
Д	Ш	В
мм		А-алюминий М-медь	мм	А	кВт	кг	мм	мм	мм	кг
ДЖ-065/А-Л-У1	650	Л	А	200	8	0,6	0,1-15	697	337	612	380
ДЖ-065/М-Л-У1	М	220	8	0,6	0,1-15	697	337	612	450
ДЖ-065/А-С-У1	С	А	250	12	0,9	0,1-15	697	337	741	500
ДЖ-065/М-С-У1	М	270	12	0,9	0,1-15	697	337	741	610
ДЖ-065/А-Т-У1	Т	А	320	23	1,7	0,1-15	808	418	812	810
ДЖ-065/М-Т-У1	М	340	23	1,7	0,1-15	808	418	812	980
ДЖ-065/А-СТ-У1	СТ	А	350	31	2,3	0,1-15	808	418	953	1010
ДЖ-065/М-СТ-У1	М	370	31	2,3	0,1-15	810	420	953	1250
ДЖ-080/А-Л-У1	800	Л	А	260	13	1,0	0,1-20	807	387	707	570
ДЖ-080/М-Л-У1	М	290	13	1,0	0,1-20	807	387	707	720
ДЖ-080/А-С-У1	С	А	300	18	1,4	0,1-20	807	387	832	770
ДЖ-080/М-С-У1	М	330	19	1,4	0,1-20	807	387	832	970
ДЖ-080/А-Т-У1	Т	А	350	30	2,2	0,1-20	894	454	913	1140
ДЖ-080/М-Т-У1	М	380	30	2,2	0,1-20	894	454	913	1400
ДЖ-080/А-СТ-У1	СТ	А	400	42	3,1	0,1-20	894	454	1101	1430
ДЖ-080/М-СТ-У1	М	430	41	3,0	0,1-20	894	454	1101	1790
ДЖ-100/А-Л-У1	1000	Л	А	260	12	0,9	0,1-25	941	441	670	730
ДЖ-100/М-Л-У1	М	300	12	1,0	0,1-25	941	441	669	900
ДЖ-100/А-С-У1	С	А	320	17	1,4	0,1-25	941	441	809	970
ДЖ-100/М-С-У1	М	350	17	1,3	0,1-25	941	441	809	1230
ДЖ-100/А-Т-У1	Т	А	400	37	2,8	0,1-25	1054	534	931	1560
ДЖ-100/М-Т-У1	М	430	38	2,8	0,1-25	1054	534	931	2010
ДЖ-100/А-СТ-У1	СТ	А	450	51	3,8	0,1-25	1054	534	1145	2000
ДЖ-100/М-СТ-У1	М	480	51	3,7	0,1-25	1054	534	1145	2670
ДЖ-120/А-Л-У1	1200	Л	А	360	22	1,7	0,1-30	1164	554	789	1220
ДЖ-120/М-Л-У1	М	390	22	1,7	0,1-30	1164	554	789	1660
ДЖ-120/А-С-У1	С	А	400	28	2,2	0,1-30	1164	554	919	1540
ДЖ-120/М-С-У1	М	430	29	2,2	0,1-30	1164	554	919	2140
ДЖ-120/А-Т-У1	Т	А	500	28	4,2	0,1-30	1291	651	1090	2460
ДЖ-120/М-Т-У1	М	540	29	4,2	0,1-30	1294	654	1090	3440
ДЖ-120/А-СТ-У1	СТ	А	550	37	5,5	0,1-30	1290	650	1318	3150
ДЖ-120/М-СТ-У1	М	590	38	5,5	0,1-30	1294	654	1259	4250
ДЖ-140/А-Л-У1	1400	Л	А	420	16	2,5	0,1-40	1358	648	912	1950
ДЖ-140/М-Л-У1	М	460	16	2,4	0,1-40	1358	648	912	2700
ДЖ-140/А-С-У1	С	А	460	19	2,9	0,1-40	1358	648	1028	2290
ДЖ-140/М-С-У1	М	500	19	2,9	0,1-40	1358	648	1028	3260
ДЖ-140/А-Т-У1	Т	А	550	34	5,0	0,1-40	1490	752	1154	3350
ДЖ-140/М-Т-У1	М	600	35	5,0	0,1-40	1490	752	1154	4780
ДЖ-140/А-СТ-У1	СТ	А	600	43	6,3	0,1-40	1490	752	1334	4020
ДЖ-140/М-СТ-У1	М	620	43	6,2	0,1-40	1490	752	1334	5890
ДЖ-160/А-Л-У1	1600	Л	А	450	18	2,8	0,1-40	1544	744	947	2470
ДЖ-160/М-Л-У1	М	500	19	2,8	0,1-40	1544	744	947	3480
ДЖ-160/А-С-У1	С	А	500	22	3,4	0,1-40	1544	744	1088	2990
ДЖ-160/М-С-У1	М	540	23	3,4	0,1-40	1544	744	1088	4360
ДЖ-160/А-Т-У1	Т	А	550	34	5,0	0,1-40	1658	836	1104	3750
ДЖ-160/М-Т-У1	М	600	35	5,0	0,1-40	1658	836	1102	5240
ДЖ-160/А-СТ-У1	СТ	А	600	42	6,2	0,1-40	1658	836	1238	4350
ДЖ-160/М-СТ-У1	М	620	42	6,1	0,1-40	1658	836	1238	6310
ДЖ-180/А-Л-У1	1800	Л	А	500	23	3,5	0,1-40	1705	805	1065	3290
ДЖ-180/М-Л-У1	М	550	23	3,5	0,1-40	1705	805	1065	4770
ДЖ-180/А-С-У1	С	А	560	28	4,3	0,1-40	1705	805	1216	3990
ДЖ-180/М-С-У1	М	600	28	4,3	0,1-40	1705	805	1216	5950
ДЖ-180/А-Т-У1	Т	А	600	41	6,0	0,1-40	1800	876	1219	4770
ДЖ-180/М-Т-У1	М	650	40	5,9	0,1-40	1800	876	1219	6700
ДЖ-180/А-СТ-У1	СТ	А	620	45	6,6	0,1-40	1800	876	1283	5110
ДЖ-180/М-СТ-У1	М	650	46	6,7	0,1-40	1800	876	1286	7350
ДЖ-200/А-Л-У1	2000	Л	А	500	23	3,5	0,1-40	1833	833	1085	3640
ДЖ-200/М-Л-У1	М	570	23	3,5	0,1-40	1834	834	1085	5140
ДЖ-200/А-С-У1	С	А	560	28	4,2	0,1-40	1833	833	1200	4180
ДЖ-200/М-С-У1	М	600	27	4,2	0,1-40	1833	833	1200	6070
ДЖ-200/А-Т-У1	Т	А	600	41	6,1	0,1-40	1920	920	1200	5070
ДЖ-200/М-Т-У1	М	650	42	6,1	0,1-40	1920	920	1200	7050
ДЖ-200/А-СТ-У1	СТ	А	650	48	7,1	0,1-40	1920	920	1322	5770
ДЖ-200/М-СТ-У1	М	700	48	7,0	0,1-40	1920	920	1322	8230

Примечания.

Размеры указаны для исполнения с наклонными полюсными наконечниками. По согласованию с заказчиком возможно изготовление железоотделителя с плоскими полюсными наконечниками.
