Особенности устройства
Техника от японского производителя получила достойный набор преимуществ, которые рассмотрим подробнее:
- Удобство в работе на уличных территориях, а также в складских помещениях, включая стесненные и труднодоступные площадки с узкой доступностью – там, где можно оценить компактные габариты погрузчика Комацу, его высокую маневренность и возможность разворота на одном месте.
- Неоспоримый плюс по сравнению с электрическими моделями – отсутствие необходимости постоянно заряжать батарею, или менять ее при многосменном режиме работы. Также не понадобится искать зарядную станцию или специальное место/помещение для полноценной зарядки.
- Низкая начальная стоимость, отличная ремонтопригодность, проверенные временем компоненты и дешевые комплектующие.
- Высокая практичность и длинное плечо транспортировки грузов.
Теперь обратим внимание на минусы дизельного автопогрузчика от компании Комацу, на фоне электрических моделей:
Кабина
Кабина оператора Шантуй SL50W
Фронтальный погрузчик Shantui данной модели имеет полностью герметичную кабину, что предотвращает попадание пыли и отработанных газов в салон. Для комфортной работы в салоне установлено комфортабельное кресло с возможностью регулировки высоты и угла наклона спинки.
Снижение вибрации на рабочем месте достигается за счет специальных гасителей, установленных на двигателе и кабине, а также за счет амортизатора, установленного на кресло.
Панорамное остекление кабины Shantui исключает наличие «мертвых» зон обзора при работе. Для работы при высокой температуре окружающей среды погрузчик оборудован системой кондиционирования. Защитную функцию от воздействия солнечных лучей выполняет тонировка на стеклах.
2 CASE 570 ST
Многофункциональность. Высокая работоспособность Страна: США Средняя цена: 4 950 000 руб. Рейтинг (2018): 5.0
Высокопроизводительный экскаватор-погрузчик обладает экономичным расходом и выносливостью. С его помощью можно проводить широкий спектр работ: рыть траншеи и котлованы (с выдвинутой рукоятью глубиной до 590 см), перемещать сыпучие и тяжелые грузы. Передний ковш может подниматься на высоту 2,7 метра, что позволяет легко загружать обычные самосвалы. При весе в 7,7 тонны, машина имеет хорошую курсовую устойчивость и управляемость благодаря двухпедальной тормозной системе гидравлического типа.
XCMG LW 300F (Китай)
Удобное рабочее место и интуитивно понятное управление снижают нагрузку на оператора, способного сохранять необходимую концентрацию весь рабочий день. В отзывах владельцев отмечается большой запас прочности, надежность силовой установки и гидравлической системы. Китайский погрузчик прост в обслуживании, а наличие запасных частей и расходных материалов значительно сокращает ремонтные простои. Машина прошла подготовку и климатическую адаптацию для работы в условиях низких температур, что значительно расширило географию использования техники в РФ.
Средняя цена: 3 250 000 руб.
Бульдозер Shantui SD16: технические характеристики
Бульдозер Шантуй СД16 — яркий представитель марки. Машина предназначена для использования в самых тяжелых условиях и создана в соответствии с современными стандартами комфорта, качества и безопасности. Бульдозер Shantui SD16 — третий в модельной линейке машин производителя после Shantui SD08 и SD13. Техника относится к среднему тяговому классу и является бюджетным аналогом Komatsu D65.
По мнению специалистов, SD16 является одним из самых успешных бульдозеров китайской компании Shantui. Он может полностью заменить технику более именитых производителей и значительно выигрывает за счет своей стоимости. На базе SD16 создано несколько бульдозеров специального назначения. Это Shantui SD16F, SD16L и другие.
Двигатель
Силовой агрегат базовой версии Shantui SD16 создан по лицензии Caterpillar. Модель носит название Shanghai C6121. Также может устанавливаться двигатель Steyr WD615TI-3A. Первый агрегат выдает рабочую мощность 160 л.с./120 кВт при номинальной частоте вращения коленчатого вала 1850 об/мин. Тип двигателя — 6-цилиндровый четырехтактный рядный дизель с водяной системой охлаждения. Второй мотор имеет то же устройство, но выдает 178 л.с./131 кВт мощности.
Силовые агрегаты бульдозера Shantui SD16 оборудованы системой прямого впрыска топлива. Рабочий объем стандартного двигателя составляет почти 10 л (9,7 л). Диаметр цилиндра составляет 126 мм, ход поршня равняется 130 мм. Максимальный крутящий момент — 764 Нм. При всех перечисленных показателях удельный расход топлива бульдозера Shantui SD16 достигает 214 г/кВт*ч.
Трансмиссия
Система трансмиссии Shantui SD16 представлена:
- одноступенчатым однофазным трехэлементным гидротрансформатором;
- планетарной передачей с системой принудительной смазки и сервоприводом переключения;
- главной спирально-зубчатой конической передачей с одноступенчатым редуктором и барботажной системой смазки (смазка разбрызгиванием);
- многодисковой постоянно замкнутой муфтой поворота, помещенной в масляную ванну, связанной с тормозной системой муфты рулевого управления и разделяемой гидравликой;
- плавающим тормозом муфты поворота ленточного типа, управляемым педалью с гидроусилителем;
- бортовой передачей в виде двухступенчатого цилиндрического редуктора и барботажной системой смазки.
КПП обеспечивает движение на трех передачах вперед и назад. Трансмиссия в агрегате с двигателем обеспечивает скорость хода машины:
- на первой передаче — до 3,29 км/ч;
- на второй передаче — до 5,28 км/ч;
- на третьей передаче — до 9,63 км/ч;
- на первой передаче назад — до 4,28 км/ч;
- на второй передаче назад — до 7,59 км/ч;
- на третьей передаче назад — до 12,53 км/ч.
Гидравлика и ходовая система
Гидравлическая система бульдозера Shantui SD16 представлена двухцилиндровым шестеренным насосом. Диаметр каждого цилиндра составляет 110 мм. Максимальное давление в гидросистеме — 14 МПа. Производительность насоса или величина потока нагнетания равняется 243 литрам в минуту.
Shantui SD16 — это бульдозер на гусеничном ходу. Подвеска с балансирным грузом обеспечивает устойчивость во время движения. Гусеничная лента — шестикатковая с двумя поддерживающими катками с каждой стороны. Подвеска модульного типа, что повышает ремонтопригодность техники и делает машину простой в обслуживании. Возможность быстрой замены отдельных деталей гусениц и всей ленты за короткий промежуток времени увеличивает рентабельность использования техники.
В базовой комплектации поставляется стандартная гусеничная лента шириной 510 мм с шагом 203,2 мм. Для различных условий использования и грунтов доступны суженные и широкие гусеницы, а также ленты с грунтозацепами. В комплекте с соответствующими ходовыми механизмами Shantui SD16 может работать на грунтах с любой несущей способностью, включая болотистые почвы.
Кабина бульдозера Shantui SD16 и управление
Кабина бульдозера выполнена в нестандартной форме шестигранника. Специалисты признают такое строение оптимальным для тяжелых бульдозеров на гусеничном ходу. Широкий обзор и жесткий каркас гарантируют безопасность оператора и точность выполнения работ.
В обшивке кабины использованы самые современные изоляционные материалы, снижающие шум и вибрацию. А именно эти посторонние воздействия отвлекают оператора и повышают его утомляемость. Для большего комфорта во время работы в кабине устанавливается заводской кондиционер и обогреватель. Системы обеспечивают приемлемый уровень температуры и влажности, позволяя оператору выполнять свои задачи даже в экстремальных климатических условиях.
Двигатель
На Шантуй SL50W-2 могут устанавливаться несколько видов двигателей. Все они соответствуют нормам по качеству выхлопа и являются экологичными, вырабатывают малое количество шума, обладают малым потреблением горючего.
- Мотор Dongfeng производства компании Cummins, низкошумная и надежная силовая установка.
- Четырехтактный шестицилиндровый двигатель производства Weichai (Китай). Модель WD10G220E23 оборудуется турбированным наддувом и характеризуется мощностью 162 кВт. Предельный крутящий момент равен 908 Нм, вал вращается со скоростью 2200 оборотов в минуту. Выхлоп соответствует нормам Tier II. Вероятность отказа установки уменьшена на 30%, КПД увеличен. Вся вырабатываемая мощность направлена на решение поставленных задач. Расход дизеля сокращен на 10%, одной из причин такого эффекта является уменьшенное трение между механизмами.
- Четырехтактная силовая установка Xichai, оборудованная системой прямой подачи горючего. Является экономичным и экологичным агрегатом. Объем его составляет 8,3 л, вырабатываемая мощность – 160 кВт. Предельный крутящий момент и частота вращения такие же, как у предыдущего двигателя. Диаметр цилиндра составляет 12,1 мм.
В качестве опции выступает установка предпускового нагревателя, предназначенного для подогрева горючей смеси перед подачей в камеру сгорания. Это обеспечивает возможность запуска мотора при отрицательной температуре. Модель Eberspacher Hydronic-10М может монтироваться в комплекте с любой из силовых установок.
| SL50W | SL50W-2 | SL50W-3 | |
| Двигатель | Weichai WD10G220E23 | Shangchai SC11CB220G2B1 | Dongfeng Cummins 6CTA83-C215 |
| Номинальная мощность (кВт/об) | 162/2000 | 162/2200 | 160/2000 |
| Мин. расход дизельного топлива, г/кВт·ч | 215 | 230 | 202 |
| Макс. крутящий момент, Нм | 900 | 843 | 908 |
Вернуться к навигации
Технические характеристики и габариты
К основным техническим характеристикам Shantui SL50W относятся:
- грузоподъемность – 5 т;
- усилие рытья – 100 кН;
- вес машины – 17 т;
- предельная скорость движения – 38 км/ч;
- предельная высота выгрузки – 3,18 м;
- предельная длина выгрузки – 1,16 м.
В стандартную комплектацию техники входят основной ковш с зубьями вместительностью 1,8 м3 и угольный ковш вместительностью 2,2 м3. Длительность рабочего цикла сокращена до 9,5 секунд.
Габаритные размеры Shantui SL 50
Масса машины мала по сравнению с аналогами, как и габаритные размеры. Благодаря уменьшенной раме сократился радиус разворота, это гарантирует эффективную работу погрузчика в условиях малых площадей (склады, узкие городские улицы). Общие размеры СЛ50В составляют 7,94 м х 3,07 м х 3,43 м. Колесная база имеет длину 3,25 м, а радиус поворота сокращен до 6 м.
Потребление горючего составляет 214 г/кВт за час работы. Емкость для дизельного топлива рассчитана на 280 л.
| Габариты, мм | 8054x3072x3410 |
| Макс. сила сцепления, кН | 162 |
| Макс. сила отрыва | 185 |
| Статическая опрокидывающая нагрузка, кг | 10000 |
| Допустимый уклон, ° | 30 |
| Мин. радиус поворота, мм | |
| — относительно ковша | 6590 |
| — относительно колеса | 7256 |
| Угол поворота, ° | 36 |
Вернуться к навигации

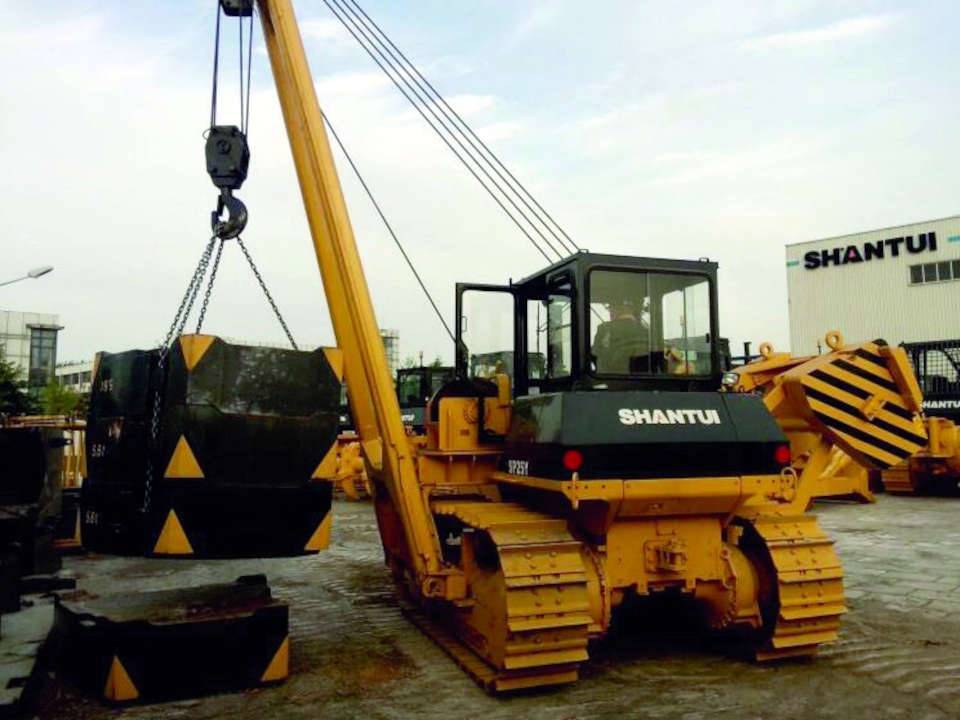

Трубоукладчик SHANTUI SP25Y
Трубоукладчик SHANTUI SP25Y является собственной разработкой конструкторского бюро корпорации SHANTUI. 22-тонная машина с максимальной грузоподъемностью 25 т и стрелой 5,5 м создана на базе надежного бульдозера SHANTUI SD16 и оснащена тем же дизельным силовым агрегатом Weichai WD10G178E25. Если высота подъема в 4,4 м при стандартной стреле не устраивает заказчика, то есть возможность установки стрелы длиной 6,1 м.
Благодаря компактным размерам SHANTUI SP25Y обладает хорошей манёвренностью. Низкий центр тяжести позволяет трубоукладчику SHANTUI SP25Y работать на уклонах до 30°.
Характеристики фронтального погрузчика
Данная модель Shantui SL50W пользуется высоким спросом у покупателей за счет следующих характеристик:
- полная масса без груза – 17 тонн;
- габариты – 3410х3070х8054 мм (высота, ширина, длина);
- расстояние между передней и задней осью – 3250 мм;
- колея по центру колеса – 2250 мм;
- объем установленного ковша – 3 м3;
- максимальная масса груза для подъема – 5 тонн;
- высота разгрузки – от 3178 до 3676 мм (зависит от длины рычажной системы);
- максимальная скорость – 38 километров в час;
- радиус разворота – 7256 мм;
- максимальный угол уклона – 30 градусов;
- расход топлива — 215 гр/кВт за один час работы (с минимальной нагрузкой);
- объем топливного бака – 280 литров;
- время полного рабочего цикла – 9.5 секунд;
- мощность – 220 лошадиных сил.
Благодаря своим техническим характеристикам Shantui SL50W является одним из лучших представителей спецтехники своего класса.
Погрузчик SHANTUI SL50W — габаритные возможности

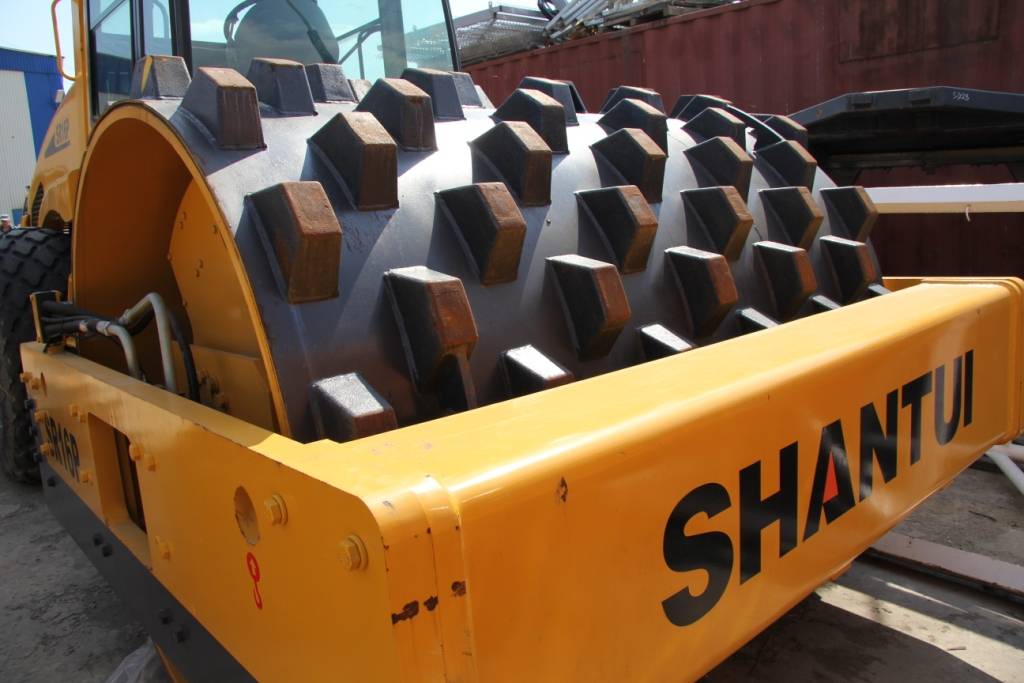

Линейка грунтовых катков
Уплотнение поверхности осуществляется за счет высокого давления. Условно такая техника классифицируется по многим параметрам — весу, количеству вальцов, принципу действия и трансмиссии. В последнем случае наиболее востребованы гидростатические и механические катки, на которых остановимся подробнее.
С гидростатической трансмиссией
В этой линейке можно выделить более десятка моделей массой от 8 до 14 тонн. К наиболее востребованным стоит отнести:
- SR 10 — 10-тонный каток с двигателем на 82 кВт и шириной рабочей поверхности 2,13 м. Машина имеет полностью гидростатический привод ходовой / рулевой части, эффективный тормозной привод, обтекаемый дизайн и многогранную конструкцию кабину. Техника удобна в обслуживании, имеет гидравлическую систему буксировки. На борту установлен мотор WeichaiWP4G110E220, отличающийся эффективностью, компактностью и небольшим расходом.
- SR 12-5 — дорожный каток с полной массой 12 т. Имеет уплотняемую ширину 2,11 м. Работает на полностью гидравлическом принципе, имеет частоту вибрации 30/35 Гц. В основе лежит двигатель WeichaiWP6G140E22 мощностью 105 кВт при 2200 оборотов в минуту. Размер топливного бака в 230 л позволяет на долгое время обеспечить машину топливом и не прерываться на дозаправку. Капот имеет широкий угол открытия для доступа к основным узлам. Есть гидравлическая система буксировки.
- SR 14 — 14-тонный дорожный каток с полностью гидравлической трансмиссией и электрогидравлическим управлением. Двойная частота / амплитуда обеспечивают более высокую эффективность уплотнения. Центробежная сила составляет 310 кН, а частота вибрации — 30/35 Гц. В силовой части предусмотрен двигатель WeichaiWP6G140E22 мощностью 105 кВт.
Кроме рассмотренных выше моделей, в линейку дорожных катков с гидростатическим приводом входит SR16, SR18, SR22-C5, SR26-5, SRD03, SRD04, SRD08, SRD10, SR14D-3. Все они похожи по конструкции и технической «начинке», но отличаются силовой частью, рабочей шириной, полной массой и некоторыми технологиями.
С механической трансмиссией
В отдельную категорию входят вибрационный катки Shantui с механическим приводом. В этой линейке меньше представителей, но они не менее востребованы на рынке:
- SP14MA — 14-тонная машина с шириной рабочей частью 2,13 м. Здесь применяется уникальная технология, позволяющая добиться высокой производительности и экономичности. При изготовлении гидравлических / электрических элементов применяется импортная продукция. Силовой агрегат —Shanghai Diesel SC4H мощностью 95 кВт. Радиатор имеет увеличенную площадь. К особенностям стоит отнести внешне расположение фильтров для удобства обслуживания, наличие 3-ступенчатой амортизации и специального уплотнения. Частота вибрации составляет 30 Гц, а центробежная сила — 290 кН.

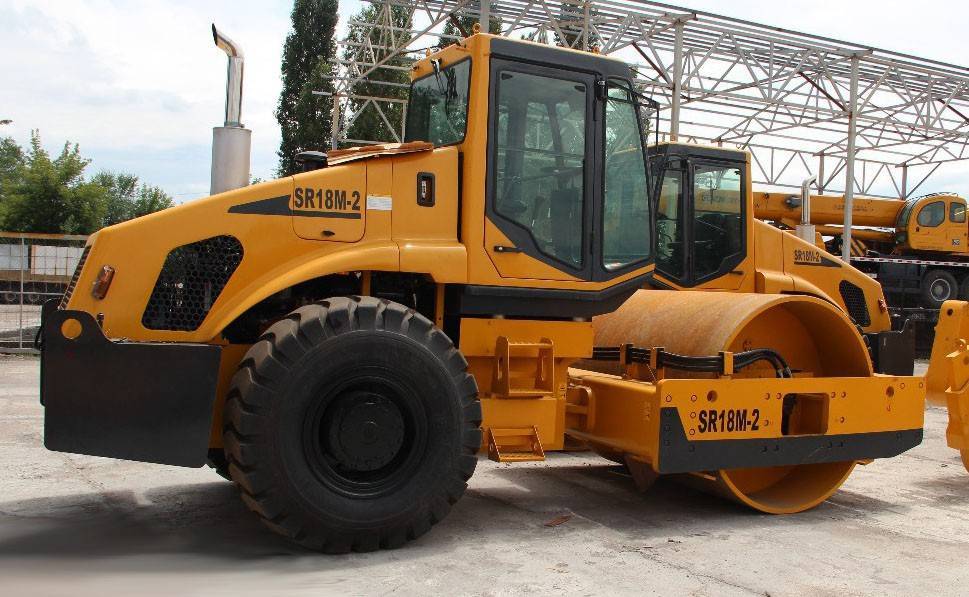

- SR18M-2 — каток весом 18 тонн и двигателем мощностью 114 кВт. Уплотняемая часть имеет ширину 2,14 м. На борту предусмотрен механический привод с 3-ступенчатыми регулированием передач, используется цельная МКПП с компактной конструкцией. При изготовлении применяются детали высокого качества, отличающиеся повышенной прочностью и долгим сроком службы. Центробежная сила техники — 330 кН, а частота вибрации — 28 Гц.
- SR20MA — дорожный каток с весом 20 тонн. Имеет ширину уплотняющей части 2,14 м. Отличается сниженным на 8-10 процентов расходом топлива, благодаря применению мотора WeichaiWP6. Радиатор имеет увеличенную площадь, а стальной валец создан специалистами компании и обеспечивает повышенный срок службы техники. Машина удобна в техническом обслуживании, благодаря наружному расположению фильтров и удобной позиции сливного отверстия радиатора. Каток имеет центробежную силу 380 кН, частоту вибрации 29 Гц.
Главные конструктивные изменения
Что же изменилось в конструкции погрузчика по сравнению с «родительской» версией? Прежде всего, в глаза бросается новый дизайн капота, а также операторской кабины. Последняя стала более продуманной в плане эргономики, получила улучшенную обзорность, а ее объем увеличился на 13%.
Кроме того, усовершенствована была система гидравлики. В ее состав включен насос аксиально-поршневого типа. Благодаря ему, во-первых, усилие отрыва увеличилось до 174 кН, а во-вторых, выросла скорость одного цикла (гидравлического) — 9,4 секунды. И то и другое самым благоприятным образом отразилось на производительности новинки.
Исключению вероятности переохлаждение в холодное время года и оптимизации потребления горючего в процессе работы способствует новая система охлаждения — динамическая. Суть ее работы заключается в следующем: охлаждающий вентилятор вращается с такой скоростью, которая необходима в конкретный момент — она регулируется в зависимости от того, какую температуру имеет жидкость, находящаяся в радиаторе. Динамическая система охлаждения входит в стандартную комплектацию Caterpillar SEM 656D.
Надежность и долговечность погрузчика гарантирована мостами и трансмиссиями собственного производства. Их проектированием занимались разработчики Caterpillar (Qingzhou) Ltd.
В частности, коробка передач 656D современную конструкцию: может переключаться под нагрузкой и характеризуется наличием промежуточных валов. По сути, это «автомат», предоставляющий большой выбор передач (как для перегонов, так и для выполнения производственных заданий). В его состав входит порядка 70-ти элементов.
Коробка от Caterpillar по всем параметрам превосходит конкурентов, которые предлагают коробки передач либо планетарного типа с более чем 120-тью элементами в составе, либо всего лишь с парой скоростей (у CAT их четыре). Во втором случае не всегда есть возможность выбрать подходящую, и это существенно влияет на расход топлива, а также эффективность работы.
Это интересно: ТОП-4 популярные модели грейферных погрузчиков
Устройство
Устройство погрузчика Шантуй SL50W включает зигзагообразную несущую раму, которая вкупе с высоким усилием на рабочем органе, обеспечивает высокую производительность машины. Широкая колесная база и 17-тонный вес гарантируют устойчивость при работе на любом типе основания. Благодаря установке улучшенной шарнирно-сопряженной рамы обеспечивается малый радиус разворота. В качестве основного материала используются высокопрочные стали с увеличенным содержанием марганца, которые увеличивают надежность погрузчика. Для сокращения изнашиваемости рабочих органов предусмотрены пыльники.
Две части рамы соединены шарнирно, каждая из них имеет несколько сварных швов высокого качества. Шарниры установлены в центре ведущих осей, что гарантирует плавность и гибкость управления техникой.
Вернуться к навигации
Ходовая часть
Фронтальный погрузчик Shantui SL50W оборудуется двумя системами торможения. Первая из них представляет собой рабочие тормоза, вторая – стояночный. Это делает работу с техникой безопасной. Торможение производится с помощью двухканального пневмогидравлического тормоза и дисковых тормозов, оборудованных суппортом на 4 колеса. Ручник – ленточный тормоз, в качестве опции можно заказать дисковую систему.
Мосты машины производятся компанией Meritor (США). Они характеризуются независимым управлением, благодаря которому повышается маневренность погрузчика, способность передвигаться на передних и задних скоростях даже в условиях пересеченной местности. Ведущие оси выпускаются компаниями Xuzhou и Feicheng. Они способствуют повышению крутящего момента, передаваемого от двигателя.
Функционал машины управляется с помощью усовершенствованной гидравлической трансмиссии. Такой тип агрегата не предполагает приложения больших усилий для управления техникой. Гидроусилитель способствует быстрому и точному манипулированию функциями погрузчика. Существует два варианта трансмиссии, устанавливаемых на данную модель. Это BYD4208 и BS428. В состав обоих агрегатов входят зубчатый редуктор с неизменяемым количеством зубьев в зацеплении, гидравлическим механизмом смены передач и промежуточного вала. Установка характеризуется компактностью и возможностью переключения двух передних и двух задних скоростей. Раздаточные валы устанавливаются в задней и передней частях.
Вернуться к навигации
5 Hyundai H940S
Самая высокая производительность Страна: Республика Южная Корея Средняя цена: 5 500 000 руб. Рейтинг (2018): 4.7
Являясь одной из последних моделей многофункциональной техники этого бренда, Hyundai H940S был создан с использованием новейших разработок. Благодаря установке современного мощного мотора с турбонаддувом и надежной системой охлаждения, экскаватор-погрузчик не нуждается в технологических паузах для отдыха, и его производительность по праву считают одной из самых лучших в данной категории спецтехники. При этом двигатель очень экономичен в потреблении топлива, а выхлопные газы не нуждаются в дополнительной очистке и полностью соответствуют нормам европейских стандартов.
Являясь универсальной техникой, Hyundai H940S используется при выполнении различных видов работ, глубина копания может достигать 5,3 м, а передний ковш (1 м³) позволяет перевозить большие объемы не только сыпучих материалов
Владельцы в отзывах обращают внимание на такие положительные отличия модели, как защитные чехлы на гидравлических цилиндрах, которые предотвращают попадание пыли и влаги. Кроме того, высоко оценивается заводская обработка деталей средствами от коррозии, что значительно увеличивает ресурс эксплуатации этого экскаватора-погрузчика
Удобство эксплуатации и обслуживания
Для простоты проведения техобслуживания фронтального погрузчика Shantui SL50W-2 предусмотрена возможность откидывания капота и его поворота в сторону, что обеспечивает беспрепятственный доступ к необходимым элементам. Смазка составной рамы производится из двух основных заправочных точек, расположенных в непосредственной близости от моторного отсека. Бак для масла закрывается с помощью пылезащитной крышки, что исключает попадание в жидкость посторонних частиц.
Две стороны капота и задней крышки имеют возможность поднятия и демонтажа, что гарантирует простоту техобслуживания, техосмотра и проведения ремонтных работ.
Бак для горючего также может поворачиваться, т.к. он крепится посредством шарнирного соединения. За баком расположена часть агрегатов, которые требуют регулярной проверки.
Вернуться к навигации
Бульдозер Shantui SD16
Бульдозер Shantui SD16 нашел применение в земляных работах. Основные направления использования это: ликвидация траншей и рвов, транспортировка почвы и грунта, формирование насыпных валов, строительные и уборочные работы, расчистка дорожного полотна. Материалы для изготовления этой техники применяются самые высококачественные, обладающие повышенным эксплуатационным сроком, что позволяет SD16 работать в самых тяжелых условиях.
Технические характеристики
Shantui SD16 эксплуатируется с несколькими видами оборудования, такими как одностоечный и трехстоечный рыхлители, поворотный, прямой и U-образный отвалы. Характеристики некоторых из них представлены ниже.
- ширина – 3970 мм;
- высота – 1090 мм;
- максимальное заглубление – 540 мм;
- производительность – 225 куб.м/час;
- призма волочения – 4,4 куб.м.
Прямой отвал:
- ширина – 3388 мм;
- высота – 1149 мм;
- максимальное заглубление – 540 мм;
- производительность – 225 куб.м/час;
- призма волочения – 4,5 куб.м.
U-образный отвал:
- ширина – 3556 мм;
- высота – 1120 мм;
- максимальное заглубление – 530 мм;
- производительность – 250 куб.м/час;
- призма волочения – 5 куб.м.
Трехстоечный рыхлитель:
- масса – 1710 кг;
- максимальная высота подъема – 592 мм;
- максимальная глубина рыхления – 572 мм.
Радиус разворота бульдозера зависит от отвала. С U-образным отвалом показатель составляет 4900 мм, с прямым отвалом – 4700 мм, с поворотным отвалом – 4500 мм. Конструкция SD16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.
Прочный, жесткий каркас кабины бульдозера имеет шестигранную форму, за счет чего расширяется область обзорности. Используемые современные изоляционные, отделочные материалы обшивки уменьшают уровень вибрации и шума. Внутри встроена печка и кондиционер.
Двигатель
В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска.
Характеристики Shangchai SC11CB184G2B1:
- рабочий объем – 9,7 л;
- номинальная мощность – 120 (160) кВт (л.с.);
- номинальная частота вращения – 1850 об/мин;
- максимальный крутящий момент – 764 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 126 мм;
- удельный расход топлива – 214 г на кВт/час.
Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.
Характеристики Weichai WD10G178E25:
- рабочий объем – 9,7 л;
- номинальная мощность – 131 (178) кВт (л.с.);
- номинальная частота вращения – 1850 об/мин;
- максимальный крутящий момент – 830 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 126 мм;
- удельный расход топлива – 230 г на кВт/час.
Модификации и особенности
В модельной линейке SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).
Серия Shantui SD16 представлена несколькими модификациями:
- SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
- SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 кН – на нижних витках;
- SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
- SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 27 кПа.
Кабина оператора
На фронтальный погрузчик Shantui SL50W устанавливается комфортабельная и эргономичная кабина оператора. Большая площадь остекления обеспечивает большой угол обзора и безопасность производимых работ. Вход в кабину осуществляется с двух сторон. Усиленная и прочная конструкция приспособлена к высоким нагрузкам и защищает оператора во время работы. В качестве элементов защиты также предусмотрена система безопасности ROPS.
Вход в кабину
Комфорт в солнечную погоду обусловлен установкой тонированных стекол, которые могут отличаться цветом. Производителем предусмотрены различные исполнения стекол в зеленых и темно-коричневых оттенках. За счет этого снижается количество ультрафиолета, поступающего в кабину.
В стандартную комплектацию входит установка стереосистемы и системы кондиционирования. Последняя имеет возможность регулировки температуры и потока подаваемого в салон воздуха, это создает комфортный микроклимат в течение всей рабочей смены.
Кабина оператора Шантуй SL50W
Герметичность кабины исключает попадание пыли внутрь во время работы. Большая площадь остекления открывает вид на всю рабочую площадку, а кресло с амортизаторами поглощает вибрацию и динамические воздействия. Для снижения вибрации предусмотрены не только амортизаторы сидения, но и гасители на двигателе и кабине. Это гарантирует удобство оператора при выполнении поставленных задач. Сидение производства компании Grammer предназначено для повышения комфорта оператора, снижения нагрузки и усталости.
Вернуться к навигации
1 Caterpillar 428F
Самая оптимальная конструкция Страна: США Средняя цена: 5 600 000 руб. Рейтинг (2018): 5.0
Владельцы, выбравшие для выполнения поставленных задач Caterpillar 428F, считают свой выбор правильным и удачным. 7 поколение многофункциональной техники может похвастаться самой высокой надежностью и работоспособностью. К такому результату компания шла без малого четверть века. Этот экскаваторный погрузчик стал одним из лучших и в нашем рейтинге – на высоте находятся не только его технические характеристики, но и комфортные условия, созданные для работы оператора. Отличный обзор герметичной кабины и низко расположенный капот позволяют контролировать движения манипуляторов. Мощная система охлаждения воздуха делает возможной обеспечить длительную работоспособность водителя в условиях высоких температур и большой запыленности.
Редукторы контура AWD имеют наружное расположение, что облегчает доступ к ним при обслуживании. В отзывах владельцев встречается много положительных оценок высокой проработанности технических решений – ничего не мешает, не трется, все узлы находятся в наиболее оптимальных участках агрегата. Есть возможность выбора комплектации трансмиссии машины – механической или автоматической. Последняя отличается тем, что скорость движения и маневренность экскаватора-погрузчика увеличивается, а расход топлива оптимизируется и становится более экономичным.
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
Гидравлическая система
В качестве гидравлической системы погрузчика Шантуй SL50W используется система, включающая один насос и один контур питания. Это гарантирует такие качества, как надежность, эффективность, длительный срок службы без риска отказа.
Гидролинии оборудуются спаренными уплотнениями с конической поверхностью Cone-O, одобренными немецкими стандартами качества DIN. Они гарантируют герметичность и исключают вероятность утечки гидрожидкости из системы.
Для снижения изнашиваемости элементов гидравлической системы устанавливается маслозаборник. Это способствует увеличению длительности эксплуатации всех элементов системы, сокращает материальные затраты на проведение ремонтных работ.
Рулевое управление упрощено за счет установки гидравлического усилителя с коаксильным потоком и шарнирами, предназначенными для соединения и облегчения манипулирования погрузчиком.
Вернуться к навигации
О производителе
Шантуй (Shantui) — китайский производитель, работающий с 1980 года. С первых дней появления он приступил к созданию бульдозеров, а в 1997-м было запущено производство на базе технологий Комацу. Сотрудничество этих компаний осуществляется и сегодня, что обусловлено высоким спросом на продукцию. Покупатели отмечают оптимальность сочетания цены и качества, надежность и удобство эксплуатации.
Производитель считается «королем бульдозеров» у себя на рынке и занимает лидирующую часть рынка. За ним почти 40% от всех продаж в Китае. В 2010-м предприятие заняло первое место по объему производства, выпустив свыше 10 000 машин. В России нет заводов Shantui, поэтому все сделки осуществляются через дилеров.
Бульдозеры Shantui выделяются небольшой ценой, прочностью корпуса и надежностью элементов. Машина успешно выполняет свои функции в любых условиях, что обуславливает высокий срок службы. В случае поломки технику китайского производителя легко восстановить из-за отсутствия трудностей с поиском запасных частей.
Компания следит за современными тенденциями и производит транспорт, который не уступает по функциональным особенностям и технической начинке японским бульдозерам. С 2000 года на заводе выпускается техника собственной разработки, в создании которой принимали участие только специалисты из Китая. На 2021 год на мощностях завода выпускается около 20 разных моделей.
Силовой агрегат
Фронтальный погрузчик Shantui SL50W может быть оборудован одним из трех видов дизельных силовых установок:
- двигатель Dongfeng от известного производителя Cummins;
- Weichai – мотор китайского производства;
- силовая установка Xichai.
Все вышеперечисленные модели – это четырехтактные двигатели, работающие на дизельном топливе. Каждая установка оснащена турбонаддувом, обладает мощностью не менее 160 кВт. Минимальный расход топлива этих силовых агрегатов составляет от 202 до 230 гр/кВт за один час работы. Отдельно стоит отметить предпусковой подогреватель, которым оборудован фронтальный погрузчик. Данная опция облегчает запуск холодного двигателя при низкой температуре окружающей среды.
Особенности и преимущества
Высокая популярность погрузчика Шантуй SL50W обусловлена его многофункциональностью и универсальностью. Техника применяется вместо узкопрофильных машин, таки как планировщик, думпер, скрепер, экскаватор, бульдозер и т.д. Она легко справляется с земляными работами, транспортировкой, производит погрузку и выгрузку материалов.
Благодаря компактным габаритным размерам, погрузчик обладает отличной маневренностью. Полный привод увеличивает проходимость, позволяя производить рабочие операции на любом типе основания.
Фото погрузчика Шантуй SL50W
К особенностям погрузчика относятся:
- пульт управления, предназначенный для простоты и точности управления, возможности отслеживать эксплуатационные показатели техники;
- большой выбор навесных рабочих органов, позволяющих расширить область применения машины. В этом списке ковши, захваты, механизмы для повышения высота выгрузки;
- герметичная кабина с комфортным сидением, большой площадью остекления и демпфером, поглощающим вибрации и удары от механических воздействий;
- система РРС;
- функция нивелировки ковша.
Вернуться к навигации
