Погрузчик ТО-30

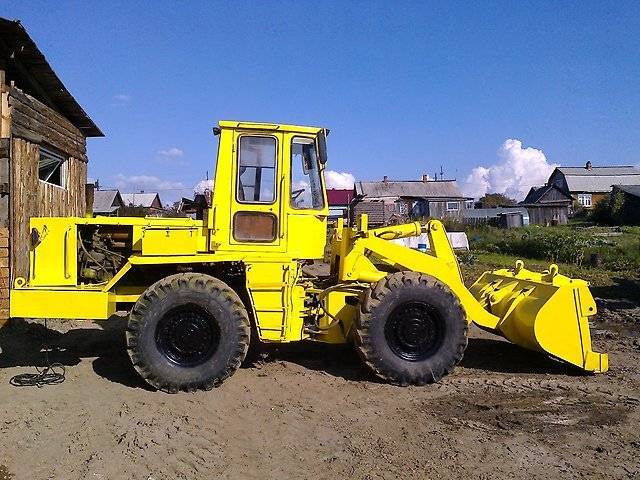

Ковшовый погрузчик ТО-30 «Амкодор»

Погрузчик фронтальный ТО-30 имеет самоходное шасси и гидравлическое управление ковшом. Его грузоподъёмность – 2,2 тонны, объём ковша – 1,8 м3. «Вгрызаться в землю» ТО-30 может с вырывным усилием 8 тонн. Радиус поворота крупного погрузчика с полным ковшом, общим весом 8-9 тонн (при массе самой машины 7250 кг), довольно мал – 5,2 м, то есть машина вполне маневренная для своего веса и габаритов.

Сама модель уже снята с производства, но на промышленном рынке таких машин используется много, и многие заказчики хотят купить запчасти на ТО-30.

Достоинства фронтального погрузчика

Он может использоваться во многих сферах, что предусматривается его универсальностью и впечатляющей грузоподъемностью. Многие погрузчики дополнительно могут оборудоваться навесным оборудованием, которое сейчас доступно в большом ассортименте: это может быть ковш, вила, щетка, моечный или полировочный прибор, кусторез, подъемная вышка и другие. Автопогрузчики, которые сейчас производятся, выгодно отличаются от другой техники наличием всевозможных опций и комплектаций, ведь у производителей есть возможность изготовить такой вид техники, который требуется для определенного заказчика

К примеру, сейчас бывают погрузчики, которые легко справляются с копкой в вертикальном положении, что очень важно, если требуется вырыть котлован, который необходим для последующей прокладки фундамента под здание

Фронтальные погрузчики оснащены специальным ковшом, подъем и опускание которого производится максимально быстро, что позволяет эффективно справляться с большими объемами работ. Именно это достоинство обуславливает такую скорость строительства современных зданий.

Это интересно: Топ-6 популярных моделей фронтальных погрузчиков то

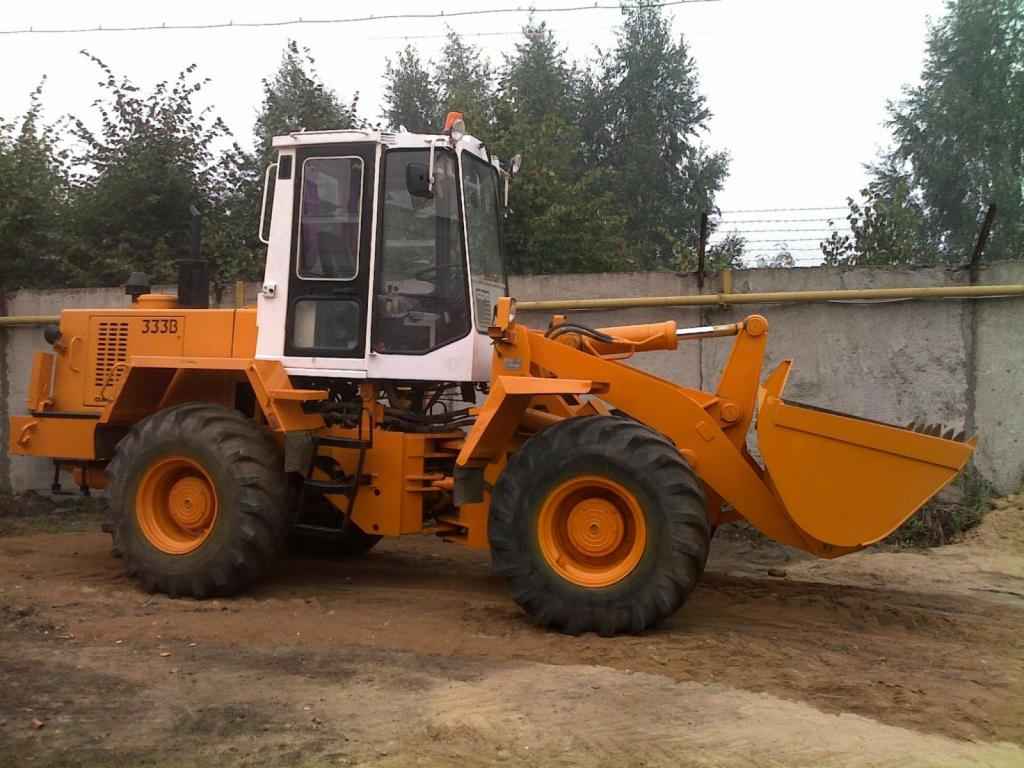

Погрузчик ТО-18: технические характеристики

Фронтальный погрузчик ТО-18 относится к типу одноковшовых машин для общих работ. Техника имеет ряд особенностей, которые выгодно выделяют ее среди конкурентов. Так, Амкодор 333 отличается повышенной маневренностью, благодаря использованию в конструкции шарнирно-сочлененной рамы. Система рулевого управления с гидравлической обратной связью также сыграла свою роль в увеличении маневренности погрузчика.

Двигатель и трансмиссия

Погрузчик Амкодор ТО-18 выпускается в двух модификациях, носящих название 333А и 333В. Ключевое различие между этими машинами состоит в применяемом в сборке силовом агрегате. В модели 333А устанавливается заводской мотор Д-442МСИ. Номинальная мощность агрегата составляет 130 л.с./95 кВт. Модификация 333В оснащается двигателем Д-260.2 с номинальной мощностью 123 л.с./90,4 кВт.

В обеих машинах используется гидромеханическая четырехступенчатая коробка передач. КПП в сочетании с мощными моторами обеспечивает погрузчику максимальную скорость движения вперед 36 км/ч. Производительная трансмиссия дополнена мощными покрышками, что в итоге повышает проходимость техники на самых сложных участках. Особенности конструкции также обеспечили ТО-18 плавность хода.

Гидравлическая система и рабочее оборудование

Гидравлическая система погрузчика ТО-18 состоит из двух раздельных насосов. Приоритетное давление подается на систему рулевого управления. Система снабжена гидрораспределителем с системой прямого управления. Гидромеханическая трансмиссия, гидравлическая система и двигатель высокой мощности обеспечивают Амкодор 333 впечатляющими тяговыми характеристиками.

В качестве рабочего оборудования погрузчика ТО-18Б используется фронтальный ковш с номинальной вместимостью 1,9 м3. Грузоподъемность машины составляет 3400 кг. Вырывное усилие ковша остановилось на значении 10500 кг. Высокое значение вырывного усилия обеспечено Z-образной схемой погрузочного оборудования.

По дополнительному заказу Амкодор ТО-18Б может снабжаться следующим съемным оборудованием:

ковшами вместимостью 1,5 м3, 2,3 м3, 3 м3;
крановой безблочной стрелой;
челюстным захватом;
бульдозерным отвалом;
поворотным отвалом для уборки снега;
лаповым захватом;
грузовыми вилами;
стогометателем;
погрузочным оборудованием с удлиненной стрелой и ковшами вместимостью 1,5 м3, 1,9 м3, 2,3 м3, 3 м3.

Кабина

Кабина Амкодор ТО-18 считается достаточно комфортной по современным требованиям. Она имеет большую площадь остекления, защиту от подающих предметов FOPS, систему автоматической защиты оператора в случае опрокидывания ROPS. Для обеспечения удобства работы внутри кабины установлен отопитель и вентилятор. Каркас кабины является съемным.

Габаритные размеры

Амкодор ТО-18 считается погрузчиком с оптимальными конструктивными характеристиками. Он отличается продуманным соотношением массы, мощности и геометрических параметров, которым объясняется его высокая производительность, надежность, маневренность и неприхотливость в обслуживании. Погрузчик адаптирован для выполнения любых видов работ.

Длина машины составляет 7100 мм, ширина — 2500 мм, высота до крыши кабины — 3400 мм. Колея погрузчика ТО-18 Б равняется 1930 мм. Минимальный радиус поворота — 5600 мм. При максимальной высоте разгрузки 2800 мм Амкодор ТО-18 имеет ширину режущей кромки стандартного ковша 2500 мм и вылет кромки ковша — 900 мм. Эксплуатационная масса машины составляет 10 500 кг.

Мотор и коробка передач

Силовой агрегат унифицирован с трактором МТЗ-80. К слову сказать, хорошо зарекомендовавший себя мотор Д-240, в зависимости от модификации развивающий мощность в 78 – 81 л. с., получил широкое распространение и устанавливался на различную технику. Даже сейчас, когда появились более современные и мощные силовые агрегаты, он остаётся востребованным. Конечно, устанавливавшиеся на ТО-30 модификации двигателя уже не соответствуют современным экологическим стандартам, а их топливная экономичность оставляет желать лучшего. Зато надёжность и ремонтопригодность на высоте. Работая в паре с гидромеханической четырёхступенчатой КПП, мотор позволяет погрузчику двигаться вперёд со скоростью 35 км/час. Скорость движения назад несколько меньше – 20,9 км/час.

Особенности модели

Главная особенность, которой характеризуется фронтальный погрузчик ТО-30, заключается в том, что техническое устройство представляет собой шасси самоходного типа. Работа ковша обеспечивается за счет привода, соединенного с гидросистемой.

Помимо эксплуатационных характеристик, которые можно считать удовлетворительными по состоянию на сегодняшний день, к достоинствам модели следует отнести высокую надежность конструкционных элементов, доступную стоимость, простоту ремонта.

Теперь немного об устройстве шасси, которое состоит из двух частей, имеющих шарнирное соединение. Отбор мощности от главного двигателя осуществляется посредством гидравлического насоса. Кстати говоря, рассматриваемые аппараты комплектовались 78-мисильным Д-234 (дизель). Людям, ежедневно сталкивающимся со спецтехникой наверняка известен этот четырехцилиндровый силовой агрегат, охлаждаемый при помощи жидкости. Учитывая блестящие характеристики мотора, совершенно неудивителен тот факт, что им оснащались многие модели техники для выполнения строительных работ, а также тракторов. Переключение передач осуществляется при помощи полуавтоматической коробки.

Управляется машина из кабины оператора. Тормозная система, как и рулевое управление, функционирует за счет мощности, получаемой из гидросистемы.

Одним из узлов, требующих особого отношения, является редуктор отбора мощности. Его устройство таково, что капремонту он поддается очень тяжело. Впрочем, это не означает, что его нельзя выполнить. Просто если это вам удалось, то следует быть готовым к существенному сокращению количества моточасов. Таким образом, не стоит экспериментировать с редуктором — коль скоро его основная задача заключается в обеспечении работоспособности погрузчика, то будет более правильным не ремонтировать его, а заменить новым. Благо, запасные части и комплектующие для ТО-30 достать легко. Да и стоят они недорого.

Владельцам рассматриваемой техники наверняка будет интересно знать, что единственный узел, который можно заменить без последствий — силовой агрегат. Его можно взять с любой неэксплуатируемой спецтехники. А вот с взаимозаменяемостью остальных компонентов наверняка возникнут проблемы. Так что ваш выбор — только новые комплектующие и запасные части.

В годы, когда серийное производство погрузчиков описываемого типа только начиналось, оснащенность и комфорт операторской кабины расценивался как оптимальный. Так, в частности, рабочее место надежно защищено от падающих грузов, а также на случай опрокидывания техники. Из оснащенности можно отметить педали, управляющие движением, рулевую колонку, рычаги для управления ковшом, а также приборы, помогающие осуществлять мониторинг состояния основных систем.

Фронтальный погрузчик ТО-30 снят с производства почти двадцать лет. Однако его надежность, долговечность деталей, производительность и простота в обслуживании сделали машину популярной среди потребителей. Погрузчик до сих пор можно встретить на многих предприятиях, а для регулярного ремонта ТО-30 многие компании предлагают оригинальные запчасти на технику.

Характеристики фронтального погрузчика ТО-30

Погрузчик оснащен довольно мощным двигателем и имеет производительный подъемный механизм. Разработчики позаботились о качестве своего детища, о чем свидетельствует его популярность на современном рынке.

Основной ковш машины в ширину 2400 мм и вместимостью 1,23 м. куб., позволяет поднимать груз до 2200 кг. Погрузчик То-30 технические характеристики, которого соответствуют всем современным нормам, может работать на высоте выгрузки до 2,8 м., причем угол разгрузки составляет 45°. Максимальное тяговое усилие, обеспеченное рабочим оборудованием, составляет 52 кН.

Габариты и размеры данной техники следующие, в метрах:

база – 2,45;
длина – 6,23;
ширина – 2,4;
высота по кабине – 3,29;
колея – 1,84.

Электрическая схема

Электрооборудование погрузчика имеет однопроводную проводку, работа которой обеспечивается за счет постоянного напряжения 12 В. Электрическая система данного вида техники включает следующие элементы:

аккумулятор,
стартерный электрический двигатель,
генератор переменного тока,
реле зарядки аккумуляторов,
реле, включающее цепь движения,
контрольно-измерительная аппаратура с датчиками,
приборы сигнализации,
приборы освещения.

где: 1 — индукционная катушка Б1, 2 — свечи зажигания, 3 — подавительное сопротивление, 4 — задний фонарь, 5 — аккумуляторная батарея 3 — аккумуляторные батареи (2 шт.) 6 — включатель света, 7 — замок зажигания, 8 — кнопка звукового сигнала, 9 — звуковой сигнал, 10 — выключатель света, 11 — датчик уровня топлива, 12 — блок предохранителей, 13 — соединитель приводов, 14 — фара, 15 — датчик температуры воды, 16 — датчик температуры масла, 17 — переносная лампа, 18 — розетка переносной лампы, 19 — комбинации боров, 2 — стартер, 21- распределитель, 22 — реле-регулятор, 23 — генератор.

Электрическая проводка погрузчика включает провода различного сечения (одиночные или собранные в пучки), каждый из которого имеет маркировку. Приборы соединены с положительным полюсом аккумулятора, отрицательный полюс выведен на массу к шасси.

Амперметр позволяет определить силу разрядного и зарядного тока при одновременной работе генератора и аккумулятора, а также силу разрядного тока при включении потребителей тока при выключенном двигателе. Определить неисправности электрооборудования можно с помощью специального диагностического инструмента.

Технические характеристики погрузчика ТО 30

Погрузчики фронтальные считаются одной из наиболее полезных категорий техники для выполнения разгрузочно-погрузочных работ, поэтому ассортимент погрузчиков достаточный. Погрузчик ТО-30 считается достаточно популярной моделью, которая выпускалась еще в СССР. Серийное производство началось с 1987 года, на тот момент это был первый погрузчик в своем классе, получив шарнирно-сочлененную раму. По своим характеристикам модель ТО-30 могла конкурировать с зарубежными погрузчиками, популярность модели также подтверждается тем, что за границу было экспортировано около 500 экземпляров. Также поставляли технику в Польшу, Болгарию и Кубу, производство советского погрузчика длилось около 10 лет.

Разработчиком погрузчиков ТО-30 выступал известный белорусский , который создал по России и СНГ множество дилерских точек. Там можно было купить погрузчик и получить на него гарантийное обслуживание, качество техники было на высоком уровне. Производство модели закончилось в 1997 году, если сейчас взглянуть на фото техники, можно увидеть что ее формы и внешний вид действительно устарел. Но погрузчик до сих пор активно эксплуатируется в самых сложных работах, поэтому спрос на б/у модели всегда имеется.

Технические характеристики ТО-30

На период выпуска тех характеристики модели полностью отвечали требованиям, погрузчик получил отзывчивый тяговытый двигатель и отличный подъемный механизм. Основным элементом выступал двигатель, устанавливалась модель Д-240 с указанной мощностью 78 л.с. или 57,4 кВт. Работал на максимальной частоте 2 200 об/мин, сам двигатель работал в 4-тактном режиме и потреблял дизельное топливо. Показатель крутящего момент находился в пределах 258 Нм. В числе особенностей двигателя можно отметить отсутствие компрессора, но зато имелась неплохая система непосредственного впрыска топлива.

Компактным и легким погрузчик назвать нельзя, поэтому его маневренность и максимальная скорость были на привычном уровне. Длина ТО 30 составила 6,4 метра, оснащался ковшом с объемом 1,8 м3, а ширина по ковшу составила 2,4 метра. Для разворота такой машины требовалось минимум 5,2 метра, а итоговый вес погрузчика равнялся 7 250 кг. Неплохой двигатель позволил обеспечить грузоподъемность в 2,2 тонны, также неплохо для советской модели погрузчика.

Обзор и особенности

У погрузчика ТО 30 управление было вполне простым и понятным, ведь двигатель комплектовался гидромеханической трансмиссией на 4 скорости. Техника могла двигаться вперед с максимальной скоростью 35 км/час, движение назад происходило на скорости 20,9 км/час. Трансмиссия имела гидромеханические муфты для управления, позиционировалась как двухдиапазонная унифицированная. Также можно обнаружить в трансмиссии гидротрансформатор на 1 ступень. Производитель решил отказаться от вала отбора мощности, установив вместо него механический редуктор.

При работе погрузчик ТО 30 способен поднимать груз на высоту до 2 800 мм, также показатель угла разгрузки должен находиться в пределах 45 градусов. Используемое оборудование позволяло создавать тяговое усилие до 52 кН. Модель ТО-30 идеально подходит для выполнения следующих видов работ:

транспортировка и другие операции с сыпучими материалами, тарным и штучным грузом;
строительные работы;
работы с землей.

Функциональность погрузчика действительно удивляет, часто можно заметить данную модель при выполнении монтажных и текелажных работах, отлично выручает в коммунальной и дорожных сферах. Также нередко можно встретить машину при выполнении работы на сельском и фермерском хозяйстве. Настоящий универсальный помощник.

Советские специалисты действительно потрудились и показали высокий уровень производства. Сегодня можно встретить много работающих экземпляров по всей России и бывшему СССР.
