ТОП-3 китайских мини пресс-подборщика для сбора сена

Выбор

От модели мини трактора и его мощности зависит и вид навесного оборудования к нему. Сам трактор необходимо подбирать с учетом площадей обрабатываемых участков. Так, для площадей в 2 гектара будет достаточно трактора мощностью 3-7 квт. Если ваш участок составляет 5га, то лучше выбрать более мощную модель, 15 квт вполне хватит.

Различия мини тракторов Кубота, Булат 120, Уралец 160, Уралец 220, Янмар, Беларусь 132н не ограничиваются показателем мощности.

Следует знать, что марка двигателя мини трактора, его вес, тип колес, объем бака под топливо – важные параметры, которые нужно учитывать при подборе навесного оборудования.

Маломощные трактора с небольшим весом имеют преимущество перед другими в том, что они не разрушают плодородных слоев земли. Купить мощную модель выгодно лишь в том случае, когда вам требуется обработка больших площадей.

Прессподборщики очень востребованы среди владельцев сельхозугодий. Производители любого класса – от мелких мастерских до заводов известных брендов предлагают свои варианты этого устройства.

Из российских предложений следует отметить:

Пресс подборщик ППР-50. Подходит для тракторов мощностью 12-82 л.с.Размер выходного рулона 80 см на 5осм, вес 20-25 кг. За час можно спрессовать до 1 тн кормов.

9YK8050. Надежная модель, простая в обслуживании и неприхотливая. Подойдет для участков средних размеров. Рабочая ширина захвата 800 мм, размер рулона 500 на 800 мм, вес 15-25 кг. Производительность 3,5 тн сенной массы в час. Стоимость от 170 до 220 тыс. рублей.

Обзор популярных моделей

Одной из популярных моделей рулонного пресс-подборщика является итальянская модель WOLAGRI R500. Она имеет компактные размеры и современное оборудование. Прессующим узлом являются вальцы из алюминия, которые формируют рулоны.

Технические характеристики:

1. Ширина захвата — 1300 мм.
2. Размеры рулона: диаметр — 570 мм, длина 630 — мм.
3. Габариты подборщика — 1800х1400х1200 мм.
4. Вес рулона — 55 кг.
5. Частота вращения вала — 540 об/мин.
6. Вес аппарата — 520 кг.
7. Прицепляется к тракторам 2-6 класса.

Мини-подборщик М60 Mini производства Словакии выпускается под маркой SIP. Имеет компактные размеры, прочную конструкцию, большую ширину захвата.

Технические параметры:

1. Ширина захвата — 900 мм.
2. Габариты рулона: диаметр — 400 мм, длина — 1300 мм.
3. Габариты подборщика — 1490х3950х1350 мм.
4. Вес агрегата — 900 кг.
5. Мощность трактора — 20 л.с.

ППР-50 представляет собой недорогую модель производства РФ. Оснащена открытой камерой прессования. Модель популярна из-за низкой цены, используется в маленьких фермерских хозяйствах.

Технические характеристики:

1. Ширина захвата — 800 мм.
2. Скорость +4-6 км/ч.
3. Вес рулона — 20-25 кг.
4. Габариты рулона — 800х500 мм.
5. Вес агрегата — 350 кг.
6. Габариты агрегата — 2500х1600х1500 мм.
7. Мощность двигателя [ 12 л.с.

ПРФ-110 — агрегат бобруйского изготовления. Распространен по причине невысокой цены и наличия запчастей.

Технические характеристики:

1. Габариты рулона: диаметр — 1100 мм, длина — 1200 мм.
2. Вес рулона — 120 кг.
3. Габариты агрегата — 3830х2300х2100 мм.

Пресс-подборщик 9YK8050 для мотоблока имеет такие характеристики:

1. Габариты агрегата — 1235х1490х1575 мм.
2. Вес агрегата — 310 кг.
3. Габариты рулона: диаметр — 500 мм, длина — 800 мм.
4. Скорость — 3-5 км/ч.
5. Рабочая ширина захвата — 800 мм.
6. Производительность — 3,5 т/ч.
7. Мощность трактора — 18 л.с.

Популярные модели и цены

На рынке представлено большое количество производителей, предлагающих оборудование собственного производства. Изделия разделены по соответствующим категориям и могут быть как рулонными, так и тюковыми. Агрегаты первого типа чаще используются в небольших хозяйствах при агрегировании с минитрактором или мотоблоком. Тюковальный подборщик больше применяется в крупных хозяйствах. Основные заводы производителей подобной техники расположены кроме России в КНР, Германии, Италии и других странах.

Германия

Одним из наиболее популярных и качественных пресс-подборщиков считается модель АР 530 производства немецкой компании WelgerMachinery. Мини-пресс легко агрегируется с минитрактором мощностью не менее 15 лошадиных сил и валом отбора мощности со скоростью вращения 540 оборотов в минуту.

Высокая стоимость мини-пресса (490 тысяч рублей) объясняется качеством его работы и надежностью. Полностью автоматизированная система позволяет упаковывать и перевязывать траву без помощи оператора.

Россия

Распространенная модель пресс-подборщика российского производства ППС8050 выпускается на заводе Калибр в Подмосковье. Для фермерского хозяйства такое оборудование подойдет лучшим образом, так как способно использоваться с компактным минитрактором или тяжелым мотоблоком. Мощности силового агрегата в 10 лошадиных сил вполне достаточно для подключения ППС8050. Особенностью мини-пресса является способность эффективно работать на сложных участках поля при значительном уклоне местности. Цена агрегата составляет около 300 тысяч рублей.

Пресс-подборщик ППР-0.75 выпускается на Брянском заводе и может эксплуатироваться за счет вала отбора мощности стандартного минитрактора, либо используя собственную энергию движения. Доступная цена (520 тысяч рублей) делает оборудование востребованным на рынке. А отсутствие автоматизированной вязки рулонов не является существенным недостатком. Простота конструкции, надежность, износостойкость узлов делают агрегат отличным помощником в сельскохозяйственной деятельности.

Италия

Продукция итальянского завода АББРИАТА хорошо известна в нашей стране. Модель M50 Miniroto отличается компактными габаритами, производительностью и способностью работать в сложных условиях. Подключается техника к большинству моделей минитракторов и работает за счет энергии собственного движения. Хорошие эксплуатационные характеристики при стоимости в 638 тысяч рублей выделяют агрегат среди аналогов, имеющихся на рынке.

Китай

Пресс-подборщик китайского производства YK8050 — техника для тех кто не привык переплачивать. Эту модель навесного оборудования можно установить на трактор мощностью от 18 до 50 л.с.

При стоимости в 199.900 тысяч рублей она по производительности практически не уступает западным аналогам, поэтому пользуется повышенным спросом среди фермеров и домашних хозяйств.

Технические характеристики

Машина модели ППР-120 Пеликан 1200 предназначена для автоматизированной сборки валков скошенной травы или сена с последующим сжатием в тюки цилиндрической формы. Для предотвращения разрушения брикета применяется обвязка шпагатом, изготовленным из синтетического материала.

Подборщик допускает работу только на равнинных поверхностях, в качестве тягача используются сельскохозяйственные трактора с тяговым классом не менее 0,9 т. Для привода механизмов необходимо подключение вала отбора мощности, вращающегося с частотой 540 об/мин. Управление техникой осуществляется трактористом, отдельный пост конструкцией не предусмотрен.

Габариты и характеристики подборщика:

• ширина захвата — 1450 мм;
• производительность максимальная — 10 т сена за 1 час работы;
• плотность спрессованного материала — 70-200 кг/м³;
• диаметр тюка — 1200 мм;
• длина рулона — 1200 мм;
• вес брикета сена — не более 270 кг;
• необходимая для работы мощность — до 61 л.с.;
• длина установки — 3850 мм;
• ширина — 2350 мм;
• высота — 2550 мм;
• эксплуатационная масса — 2500 кг.

Для подъема камеры пресса используются 2 гидроцилиндра с уменьшенным диаметром поршня. Подобная конструкция позволила увеличить скорость передвижения штока и сократила время подъема элементов на 3-4 секунды.

В стандартный набор поставки входит переносной пульт управления, устанавливаемый в кабине трактора. Устройство позволяет определять уровень заполнения прессовой камеры и управлять обмоточным приспособлением. При этом оператору не требуется отвлекаться от управления трактором.

Классификация и назначение

Прессподборщик для минитрактора может работать в паре с техникой, оснащенной типовым валом отбора мощности, и системой подвески. Мощности минитрактора в 25 лошадиных сил вполне достаточно для подключения большинства моделей мини прессов. Преимуществом этой техники является возможность работать на любых по габаритам участках. Небольшие поля, на которых осуществлять сбор травы неудобно, легко и оперативно обрабатываются с использованием подобного навесного оборудования.

Типы классификации подборщиков:

• По степени уплотнения травы или соломы.
• По способам подачи сена в прессовальную камеру.
• По способу применения агрегата.
• По типу формируемых упаковок материала.

Первая классификация предполагает разделение техники на три группы. К первой из них относятся наиболее простые пресс-подборщики, которые формируют упаковки травы плотностью до 100 килограмм на кубический метр. Вторая категория считается более производительной и позволяет получать тюки или рулоны с плотностью до 200 килограмм на кубический метр. Для третьей группы аналогичный показатель может достигать 300 килограмм на кубометр, что дает возможность получать очень плотные и тяжелые тюки сена.

Разделение по способу подачи не играет определяющей роли при выборе пресс-подборщика

Часто для владельца техники не важно как осуществляется загрузка материала при работе в поле: фронтально, сбоку или сверху. Гораздо важнее способ агрегирования с минитрактором

В соответствии с данной классификацией поставляется приспособление навесного и полунавесного типа, а также самоходные и прицепные агрегаты. Выбор типа осуществляется исходя из возможностей и характеристик имеющегося минитрактора.

Как пользоваться пресс-подборщиком

Благодаря продуманной конструкции пресс-подборщиков различных производителей, пользоваться подобным навесным оборудованием может научиться каждый. В продаже имеются полностью автоматизированные модели, которые при подключении к мини трактору собирают траву и самостоятельно формируют готовые тюки или рулоны. От оператора требуется только соблюдать траекторию движения техники, а всю остальную работу выполнит тюковльщик.

Недорогие модели также эффективны, особенно при использовании на сложных участках с уклоном грунта. Эксплуатация такой техники требует периодической остановки для формирования упаковки и выгрузки ее из камеры. Оператор вручную обвязывает тюки или рулоны шпагатом, после чего выполняется загрузка материала в автотранспорт для доставки на сенохранилище. Процесс обвязки не требует много времени и выполняется одним человеком, независимо от габаритов упаковки. Использование пресс-подборщиков существенно упрощает заготовку кормов и уборку соломы с поля, даже если обвязка рулонов выполняется в ручном режиме. Перед покупкой подборщика внимательно читайте его описание, чтобы он подходил для вашего трактора.

Тюковой пресс-подборщик

Тракторный тюковой пресс подборщик, хоть и стоит несколько дороже, имеет несколько достоинств по сравнению с рулонным аналогом. Основным его отличием считается прямоугольная форма тюков, образующихся после прохода агрегата. Материал очень удобен для перевозки и хранения, так как укладка его выполняется очень плотно, без свободных мест и пустот. Эффективное использование полезной площади сенохранилища актуально для любого сельскохозяйственного предприятия или фермерского хозяйства, что определяет спрос на подобные устройства.

Принцип работы

Принцип сбора травы тюковым агрегатом практически идентичен работе рулонного варианта. Движение минитрактора или мотоблока с установленным оборудованием сопровождается сбором скошенной травы при помощи специальных зубцов, смонтированных на валовых отсеках. Собранная солома подается в упаковочную камеру с постоянной интенсивностью по мере движения техники.

В камере размещен специальный поршень, который осуществляет прессование соломы возвратно-поступательными перемещениями. Сено постепенно уплотняется в тюки прямоугольной формы. Подача травы осуществляется до тех пор, пока материал не уплотнится до необходимой величины. Особенностью техники является возможность формирования тюков разной длины, в соответствии с настройками оператора.

После подачи сигнала о готовности тюка, осуществляется перетяжка материала шпагатом и выгрузка из камеры. При необходимости возможно объединение нескольких блоков в один объемный и габаритный тюк. Обрабатываемая техникой ширина полосы за один проход составляет от 2 до 2,5 метра. Захватываемые зубцами посторонние предметы, встречающиеся на полях, проходят через шкив и не наносят вреда рабочим механизмом. Таким же образом выполняется выброс лишней травы при наполнении камеры. Оператор может не волноваться за исправность техники в ходе прессования сена.

Преимущества и недостатки

Более дорогой пресс-подборщики тюкового типа оправдывает свою стоимость отличными техническими и эксплуатационными характеристиками. Приобретают подобное оборудование различные по размеру и формам деятельности сельхозпредприятия и частные хозяйства.

К преимуществам техники относятся:

• Возможность настраивать размеры тюка и его плотность в соответствии с требованиями владельцев оборудования.
• Компактные размеры каждого тюка, одинакового по массе и плотности с рулоном.
• Возможность выполнять погрузку материала для транспортировки механическим способом, без использования дорогостоящей техники.
• Перевозка тюков эффективна за счет их меньшего суммарного объема, что позволяет загрузить на автотранспорт большее количество прессованного сена.
• При хранении площадь и объем складского помещения может быть существенно меньше.
• Большая ширина полосы захвата поля за один проход.
• Возможно использование тюков в качестве временного ограждения.
• Надежность и износостойкость основных механизмов устройства.

Основным недостатком подборщика тюкового типа считается его более высокая стоимость. Тем не менее, по сравнению с рулонными агрегатами, оборудование выигрывает по остальным параметрам и является высокопроизводительной техникой, способной обеспечить отличный результат при любых погодных условиях. Оптимальная влажность травы, при которой достигается соответствующая плотность упаковки, варьируется в пределах от 20 до 23 процентов. При этом сбор материала лучше всего производить утром или в вечернее время.

Тюковые пресс-подборщики

Пресс-подборщик этого типа состоит из зубьев, шнека, прессовального и вязального устройств. Так же как и в агрегате рулонного типа тюковый подборщик приводится в действие от вала отбора мощности мини-трактора. Данные машины пользуются меньшей популярностью, но они имеют такое преимущество как создание прямоугольных брикетов удобных в перевозке и хранении, поскольку они занимают меньше места, чем рулоны. Как и в рулонных пресс-подборщиках, в тюковых агрегатах имеется возможность контролировать плотность формируемого брикета, что позволяет оператору устанавливать вес и габариты будущего тюка.

Пресс-подборщик 0890

Пресс-подборщик 0890 — это навесное оборудование для сбора скошенного косилкой сена в рулоны удобные для дальнейшей транспортировки и продажи. В отличии от больших пресс-подборщиков, рулон может быть перенесен и погружен вручную одним человеком. После покоса травы сегментной сенокосилкой Вам потребуютсяграбли-ворошилки колёсно-пальцевые для формирования рядка, который сможет собрать пресс-подборщик.

• Высокая производительность.
• Трехточечное крепление.
• Для тракторов от 50 л.с.
• Ширина захвата — 1 м.

Пресс-подборщик 0890 — это навесное оборудование для сбора скошенного косилкой сена в рулоны удобные для дальнейшей транспортировки и продажи. В отличии от больших пресс-подборщиков, рулон может быть перенесен и погружен вручную одним человеком. После покоса травы сегментной сенокосилкой Вам потребуютсяграбли-ворошилки колёсно-пальцевые для формирования рядка, который сможет собрать пресс-подборщик.

• Высокая производительность.
• Трехточечное крепление.
• Для тракторов от 50 л.с.
• Ширина захвата — 1 м.

Размер готовых тюков составляет 62×93 см, в первую очередь такой размер удобно перевозить в прицепах, предназначенных для минитракторов. Быстрая частота формирования готовых рулонов травы. Универсальность инструмента дает возможность прессовать не только сухую траву, но и влажную, что позволяет не зависеть от погоды и экономит время.

Масса подборщика составляет 560 кг, поэтому необходимо обращать внимание на характеристики минитрактора, позволяющие подключать такое навесное оборудование. Сам пресс-подборщик оснащен камерой прессования размером 80 см (ширина) и 70 см (высота)

С помощью специальных щупальцев трава подхватывается и отправляется в камеру, где происходит прессование тюков. На выходе получаются готовые закрепленные шпагатом рулоны длиной в 1000 мм. Для простоты и удобства работы крышка подборщика имеет гидравлическую систему

Сам пресс-подборщик оснащен камерой прессования размером 80 см (ширина) и 70 см (высота). С помощью специальных щупальцев трава подхватывается и отправляется в камеру, где происходит прессование тюков. На выходе получаются готовые закрепленные шпагатом рулоны длиной в 1000 мм. Для простоты и удобства работы крышка подборщика имеет гидравлическую систему.

Технические характеристики пресс-подборщика 0890

• Рекомендуемая мощность трактора (л.с.) — не менее 50
• Масса (кг.) — 560
• Габаритные размеры (см) — 135х135х150
• Ширина захвата (см) — 100
• Размеры рулона (см) — 62х93
• Привод — от ВОМ трактора

Консультация по ремонту, обслуживанию, содержанию и сборке п ресс-подборщика 0890 в нашем сервисе.

Купить запчасти и расходники для п ресс-подборщика 0890 .

Устройство и характеристики

Для сбора скошенного сена используется вращение ротора с установленными на нем иглами. С боков захват закрыт металлическими крышками. Для крепления подборщика к трактору используются 2 штанги и карданный вал, рассчитанный на подсоединение к китайским коробкам передач. При использовании российского трактора требуется установка переходника.

В цепном механизме установлен срезаемый болт, который разрушается при повышенной нагрузке.

Для перемещения используются пневматические колеса, установленные на шариковых подшипниках.

В отдельном цепном приводе подборщика установлена фрикционная муфта, проскальзывающая при попадании твердых предметов в канал подачи сена. Для натяжения цепей используются ролики на винтовой опоре. Формирование рулона осуществляется валиками, заслонка для выгрузки готового тюка закрывается крышкой с гидравлическим приводом. Помпа подсоединена к раздаточному редуктору установки. В конструкции предусмотрено использование сигнального электрического зуммера, который срабатывает при достижении рулоном заданного размера.

RXYK0850

Подборщик RXYK предназначен для работы с колесной техникой, оснащенной силовым агрегатом мощностью 18 л.с. и выше. Оборудование обеспечивает сбор предварительно высушенного сена в рулоны, которые имеют массу не более 35 кг. Небольшой вес тюков позволяет осуществлять погрузку на прицеп или грузовой автомобиль вручную, установка лотка конструкцией не предусмотрена. На нижней части располагается захват, позволяющий собирать сено на полосе шириной 800 мм. Производительность установки составляет 80-120 рулонов за 1 час непрерывной работы.

Для работы прессподборщика мини-класса используется передача мощности от двигателя тягача. Карданный вал, прилагаемый к оборудованию, подсоединяется к кормовому валу отбора мощности, оборудование рассчитано на частоту вращения 540 об/мин. Установка имеет габариты 1150*1300*1200 мм и весит 390 кг. Конструкция рассчитана на рабочую скорость не выше 5 км/ч, при перевозке допускается разгон до 25 км/ч.

RXYK0870

Установка для сбора сена, отличающаяся улучшенными характеристиками. За счет увеличения размеров машины до 1300*1300*1350 подборщик формирует рулоны размером 610*700 мм, которые весят до 35-50 кг. Для погрузки на прицеп используется мускульная сила или дополнительная сельскохозяйственная техника.

Увеличение габаритов привело к повышенным требованиям к тягачу, который должен иметь двигатель мощностью не менее 30 л.с. Вес снаряженного оборудования составляет 440 кг, за 1 час работы обеспечивается скручивание 80-100 рулонов сена.

RXYK0890

Пресс-подборщик 0890 предназначен для совместной эксплуатации с малогабаритными тракторами DongFeng или Foton, оснащенными дизельными двигателями мощностью не ниже 50 л.с. Оборудование имеет габаритные размеры 1300*1350*1500 мм и вес не менее 560 кг. В конструкции используется захват для сена с фиксированной шириной 1000 мм.

Механизм обеспечивает получение спрессованного и обвязанного рулона сена размером 620*930 мм. Вес тюка зависит от плотности сжатия и влажности исходного сырья.

Особенности конструкции

Конструкция «John Deere-550» достаточно проста, без лишних и малоприменяемых компонентов. Опыт показывает исключительную прочность и надёжность сварной рамы, изначально рассчитанной на работу в интенсивном ритме и при повышенных нагрузках. Небольшая ширина пресс-подборщика обеспечивает стабильно равномерную подачу потока растительной массы в камеру прессования. В результате, формируются плотные рулоны фактически идеальной формы.

Рулоны разного диаметра, обвязка двойным шпагатом или сеткой

«Джон Дир-550» оборудован низкопрофильным подборщиком, который располагается при движении максимально низко к земле, захватывая практически весь кормоматериал без остатка. Вращающиеся пальцы на его зубцовом подающем механизме поднимают, а не подталкивают, валок снизу к отверстию камеры прессования.

Плавный и равномерный поток растительного материала гарантирует, что не будет происходить потерь листвы со стеблей, и качество кормов останется на высоте

Это особенно важно при уборке короткостебельных растений. А внушительный диаметр шнека, спроектированного с учётом опыта, полученного при производстве жаток для комбайнов «Джон Дир», позволяет производить всю работу с высокой скоростью

Это пресс-подборщик в камерой прессования изменяемого объёма. То есть, «последнее слово» в заготовке рулонов нужного диаметра остаётся не за техникой, а за механизатором. Рулоны сена будут формироваться установленного им диаметра и плотности. 550-я модель отличается быстрым и уверенным началом формирования рулона.

После того, как материал попадает в прессовальную камеру и начинает вращаться против часовой стрелки, ремни с ромбовидным рисунком поверхности формируют центр рулона. По мере того как кормомасса продолжает поступать в камеру, усиленный рычаг натяжения прилагает то давление,

которое выбирает механизатор. Сдвоенные гидроцилиндры поддерживают это выбранное давление на ремни в течение всего последующего процесса обвязки. Результат работы виден сразу же. Обвязка производится двойным шпагатом, даёт быстрые и надёжные результаты.

Кроме шпагата, пресс-подборщик «Джон Дир-550» может обвязывать сформированные рулоны также специальной сеткой. Сетка, кроме боковой поверхности рулонов, надёжно защищает также и их кромки.

Ремни, ролики, подшипники

Широкие ремни с ромбовидным рисунком покрывают более девяноста процентов ширины рулона, сокращая возможность потерь кормоматериала, и гарантируют лёгкое и быстрое начало процесса формирования рулона. Специальный очистительный шнек поддерживает чистоту этих ремней в должном состоянии. Благодаря этому они не теряют качества сцепления с кормомассой, даже если речь идёт о работе с увлажнённым материалом.

Ромбовидные ремни – трёхслойные. Первый слой состоит из полиэстера и нейлона и придаёт прочность ремню. Четыре резиновые прокладки между полиэстером и нейлоном изолируют один этот материал от другого. Нейлоновая ткань в центре предотвращает ремень от растягивания при повышенных нагрузках. Плоский внутренний слой плавно скользит по вальцам, не нагреваясь. Каждый из слоёв покрыт резиновым напылением.

Два стандартных приводных ролика обеспечивают необходимое движение. А третий приводной ролик используется для интенсивного формирования рулонов силоса. При тяжёлых условиях работы с влажным материалом и заготовлении рулонов силоса поперечный шнек надёжно защищает ремни от загрязнения. Роликовые подшипники расположены таким образом, чтобы уберечь их от всех возможных агрессивных воздействий извне.

Как и на других рулонных пресс-подборщиках с камерой прессования изменяемого объёма, пресс-камера «Джон Дир-550» оборудована плоскими ремнями и натяжителем ремней. Вместе они вращают рулон в равномерном ритме, обеспечивая требуемую плотность кормомассы от центра к краям. Для повышения плотности вязки рулона редуктором передаётся увеличенная мощность. Благодаря большой площади отверстия подачи и технологии беспрепятственной подачи, пресс-подборщик «John Deere-550» обеспечивает стабильно высокую пропускную способность – то, что нужно в особенности при работе с сухими кормовыми культурами.

Если пресс-подборщик забивается, то благодаря устройству опускания нижнего щитка камеры можно будет снова приступить к работе всего через несколько секунд.

Трансмиссия

Трансмиссия на пресс-подборщиках «John Deere-550» имеет шарниры равных угловых скоростей с автоматическим возвратом в исходное положение. В результате, мощность используется более эффективно. Излишние вибрации устраняются. Механизатор может выполнять повороты под острым углом, до восьмидесяти градусов.

Принцип работы рулонного пресс-подборщика

Самое главное в этом механизме – камера с валиками, в которой, собственно, и спрессовывается рулон сена. Скошенное сено попадет в эту камеру с помощью переднего барабана с граблями. Эффективнее всего собирать валки сена шириной 70-80 см, тогда не будет оставаться неубранной травы, а барабан не будет забиваться из-за слишком большого количества сена.

Есть умельцы, которые собирают такие камеры самостоятельно, но качественной машинной обвязки рулонов сена добиться можно только на заводских пресс-подборщиках. Механизм связывания сеновязальным шпагатом включается, когда сено достигает нужной плотности. Об этом оператор узнает по специальному звуковому сигналу. Какая нужна плотность – выбирает в конечном итоге водитель с помощью специальных регулировок.

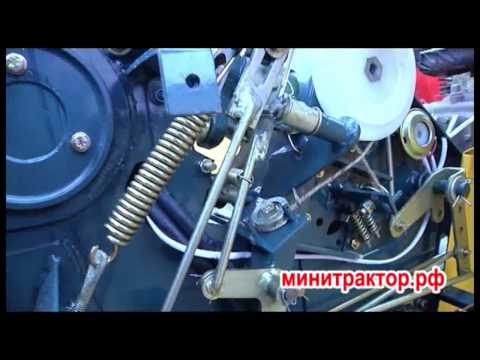

Шпагат натягивается с помощью специального рычага: он виден в верхней части подборщика. Он обматывает рулон, который уже сформировался в камере. Когда обмотка завершена, нить автоматически подрезается. И уже после этого камера подборщика раскрывается и готовый рулон выкатывается на землю с помощью гидравлического рычага.

Подборщики рулонного типа

Агрегат рулонного типа состоит из подборочных прижимных зубьев, специального барабана, прессующего, натяжного и вязального устройств, подвижного вала и транспортера. Электрическая система включает в себя световые поворотные огни и звуковую сигнализацию. Агрегат приводится в действие от ВОМ мини-трактора.

Данный вид пресс-подборщика пользуется большой популярностью у фермеров из-за своих достоинств, а именно:

более компактны в сравнении с тюковыми пресс-подборщиками;
низкая стоимость;
не требуется постоянное внимание оператора;
одинаковая плотность и размеры рулонов;
сердцевина рулонов получается рыхлой, что способствует циркуляции воздуха, благодаря чему сено дольше и лучше сохранятся.

Из недостатков стоит отметить, то, что готовые рулоны неудобно транспортировать, так как они занимают больше места, в отличие от брикетов.

Особенности

У пресс-подборщика рулонного для МТЗ есть ряд особенностей, связанных с устройством, принципом работы и эксплуатацией.

Устройство

• механизм подборщика;
• петля;
• рама и опорный механизм;
• валик и карданный вал;
• ремень прессующего типа;
• пружинное устройство;
• штанга;
• гидравлическая система;
• клапан;
• защелка;
• отсекатель;
• прессовальная камера;
• система сигнализации;
• прицепное устройство;
• гидравлический цилиндр;
• валик подвижного типа;
• барабанный механизм;
• транспортерная лента;
• манометр;
• сливной клапан;
• пневматический гидроаккумулятор;
• обратный клапан;
• затвор;
• система подачи топливной жидкости;
• подвижный диск.

Принцип работы

Когда транспортное средство двигается, над валком начинают работать пальцы оборудования для прессования. Когда сено, солома или трава поднимается, пальцы подхватывают продукт и перемещают его в камеру прессования. В этом отсеке продолжается подача новой порции массы; когда она вращается, уровень ее плотности возрастает.

При достижении максимально допустимой плотности массы тюка поступает специальный сигнал. Он проходит через верхний палец, который предохраняет приемочный механизм от забивания. После поступившего сигнала начинается работа обматывающего аппарата. Оборудование останавливается, и начинается обмотка рулона. При помощи вращающихся нижних вальцов рулон выходит наружу.

Эксплуатация

Во время эксплуатации этого оборудования необходимо соблюдать следующие меры безопасности:

• перед началом проведения работ необходимо проверить надежность зацепления оборудования с трактором, а также осмотреть крепежные элементы карданного вала, предохранительных кожухов и исправность сигнализации;
• техническое обслуживание устройства проводится в соответствии с рекомендациями, приведенными в руководстве пользователя;
• во время погрузки или выгрузки пресс-подборщика для проведения ремонта или регулировки механизмов нужно сделать строповку троса в 4 местах;
• при выполнении поворотов следует убедиться в том, что вал отбора мощности включен;
• все ремонтные работы должны проводиться при выключенном силовом агрегате.

Инструкция по эксплуатации пресса для мини трактора

Перед началом использования следует провести начальную подготовку. Проверить состояние всех узлов агрегата, уровень масла.

• Муфту на лобовой части маховика необходимо сначала отпустить, открутив болты, а затем отрегулировать усилие до значения 60 кг.
• Те же действия произвести с предохранительной муфтой подборщика, отрегулировать до значения 30 кг.
• Убедиться в правильности траектории прохода игл обвязывающего устройства, заправить нить в иглы.
• Проверить взаиморасположение поршня и вязальных игл.
• Вилочные зубья для подбора массы в исходном положении должны находиться внизу.

После проверки всех моментов, можно приступать к работе. При этом необходимо соблюдать допустимые значения скорости, аккуратно и внимательно следить за работой. При возникновении аварийных ситуаций, остановиться и выяснить причины, устранить неполадки.

Точное соблюдение рекомендаций, указанных в инструкции к вашему агрегату, гарантирует долгую и надежную работу механизма.

Мини трактор – замечательный помощник фермера. Пресс подборщики любого типа значительно сэкономят трудозатраты и время, однако стоимость их довольно высока. Перед покупкой , если вы не обладаете достаточным количеством свободных финансов, следует тщательно взвесить все за и против.

Если площади обработки невелики, лучше выбрать недорогие модели, чтобы можно было компенсировать свои затраты. Как и во многих других ситуациях, наиболее целесообразность использования – понятие индивидуальное, слагается из многих факторов.

Только владелец хозяйства может оценить правильно, что для него важнее – возможность выполнить работы легко и быстро, или работать по старинке.

Обслуживание и ремонт

Советы по обслуживанию и ремонту тюковых подборщиков:

1. Нужно регулярно выполнять техосмотр и обслуживание машин.
2. При ремонте редуктора обязательно заменяют атакующий вал и дисковую шестерню.
3. При повреждении карданного вала надо заменить кожух.
4. При эксплуатации необходимо регулярно смазывать валик с муфтой и вилки карданного вала.

При работе прессподборщика надо контролировать состояние дисковых накладок муфты. Периодически нужно проверять люфт выходного вала муфты. При возникновении люфта надо заменить втулку вала. При повреждении фрикционной накладки ее заменяют на новую.

После нескольких лет работы может возникнуть эффект проскальзывания маховика. Если он не исчезнет при регулировке гайки, то проверяют состояние подкладок прижимного диска. При износе прокладок следует заменить их на новые. Нужно регулярно проверять уровень смазки в редукторе. Если необходимо, надо долить масло до уровня контрольного болта.

Нужно регулярно очищать вентиляционные отверстия редуктора. При их загрязнении может увеличиться давление внутри редуктора, что приведет к повреждению уплотнительных колец и утечке масла. Надо регулярно проверять степень дожима болтов, которые прикрепляют цепную звездочку к рычагу на главном вале редуктора. Это предотвратит поломку редуктора.

Принцип работы

При движении машины над валиком функционируют пальцы конструкции, подбирая сено с последующей подачей его в прессовальную камеру. Здесь происходит вращение массы и формирование рулона. По мере увеличения подачи сена масса уплотняется.

Следующим этапом работы является прессовка, осуществляемая посредством решетки. Как только рулон достигает максимального объема, происходит подача сигнала на специальное устройство для включения обматывающего аппарата. После обматывания по спирали рулон выгружается с помощью вращения подвижных вальцов. Далее камера закрывается и начинается обработка следующего рулона.

Технические характеристики той или иной модели являются показателями универсальности их работы.

При выборе техники следует учитывать:

• размеры обрабатываемой площади;
• скорость работы агрегата;
• величину мощности;

• массу и плотность прессованного сена и соломы;
• ширину захвата подборщика.

В ряде случаев в техническом описании агрегатов можно увидеть дополнительные характеристики, которые могут быть не менее определяющими при покупке.
