Самосвальный прицеп для мотоблока Нева своими руками: как сделать, чертежи и размеры, фото

Прицепное устройство для мотоблока своими руками

Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.

Необходимые материалы и инструменты

Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.

Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.

Заготовки для каркаса ФОТО: youtube.com

Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.

Чертежи с размерами для прицепа к мотоблоку

Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.

Сборочный чертёж прицепа ФОТО: koffkindom.ru

Об классификации и видах прицепов для мотоблока

В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.

В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:

  • Прицепы мотоблоков мощностью от 10 л.с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
  • Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
  • Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;

Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.

В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.

Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.

В соответствии характеристиками использования, различают следующие конструкции прицепов:

  • Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
  • Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
  • Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
  • Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
  • Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
  • Тележка для мотоблока в одноосном исполнении с двумя колёсами;
  • Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.

Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.

Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.

На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.

Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.

Двухосный прицеп для минитрактора своими руками — Спецтехника

:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.

Если конструктор с таким прицепом успешно прошёл техосмотр и получил номер, то какие проблемы? С одной стороны обтекаемый кузов и надёжное шасси переделки, именно так прицеп проходит тех.

осмотр- как переделанное транспортное средство, а не полностью самодельная конструкция. С другой стороны- это же задняя половина автомобиля, зачастую с оригинальным салоном и пассажирскими местами.

Может возникнуть желание пересадить пассажиров из салона автомобиля- тягача. А вот этого делать не стоит. ПДД запрещает перевозку пассажиров как прицепе, так и в салоне буксируемого автомобиля.1.

Что то хлипким выглядит дышло прицепа, да и сцепное устройство не впечатляет. С другой стороны, сегодня сертификация самодельного прицепа, построенного «с нуля», отличается от оформления вот такой «переделки» большими требованиями.

А у «переделки»- всё заводское. Но я бы не согласился перевозить людей в таком прицепе.:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.2.

Достаточно ввести в поиск слова «самодельный прицеп» и открывается целая коллекция таких переделок. Популярность переделки из легковушек и микроавтобусов заслужили благодаря большому предложению машин,пострадавших в автоавариях.

А фантазия конструктора не знает границ. oldbusclub.ru3. У большинства прицепов, переделанных из задней половины автомобиля той же модели, присутствует совершенно плоская лобовая панель.

Не мудренно, такой прицеп находится в зоне разрежения обтекающего воздуха за тягачём.Клуб караванеров Украины • Просмотр темы — Прицепы из ….4.

Тут важно расчитать безопасную нагрузку на «фаркоп» буксирующей машины, чтобы не нанести повреждения элементам днища и не разгрузить передние колёса до потери управляемости. Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5

Серьёзным мужикам- двухосный прицеп

Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5. Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов.

Иногда можно видеть буксируемый грузовик на жёсткой сцепке, в кабине которого отсутствует водитель. Рулевая трапеция переднего моста сама следует по колее тягача. При условии, что схождение и развал передних колёс в норме.

Chevy-Niva :: Просмотр темы — Самодельный прицеп6. Вот так, стол есть- будет что и на стол поставить. Chevy-Niva :: Просмотр темы — Самодельный прицеп7. Какой симпатичный автопоезд.

В городе без проблем можно маневрировать на забитых машинами улицах.Фото — VW-прицеп8. А вот это уже более высокий уровень безопасности. Всё зависит от  сцепки тягача с прицепом. Прицеп шарнирно соединён с тягачём как внизу, на уровне «фаркопа», так и на уровне крыши особой крестовиной.

Мастер, Фотки из сети, автомобиль, безопасность, техника, технологии

Posted on Jan. 11th, 2014 at 06:30 pm | Link | Leave a comment | Share

Как, сделать, двухосный, прицеп, своими, руками, для, минитрактора

Прицеп сделана своими руками

31 Jan 2013 — 1 min — Uploaded by sasha kupichсамодельный двуосный прицеп на минитрактор … Прицеп двухосный. … Прицеп для мотоблока своими руками, подробное описание …

30 Jan 2013 — 2 min — Uploaded by SerhiyK ChannelИзготовление осевого конца на балку двухосного легкового прицепа ( Реставрация … Прицеп для длинномерных грузов и не только.

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

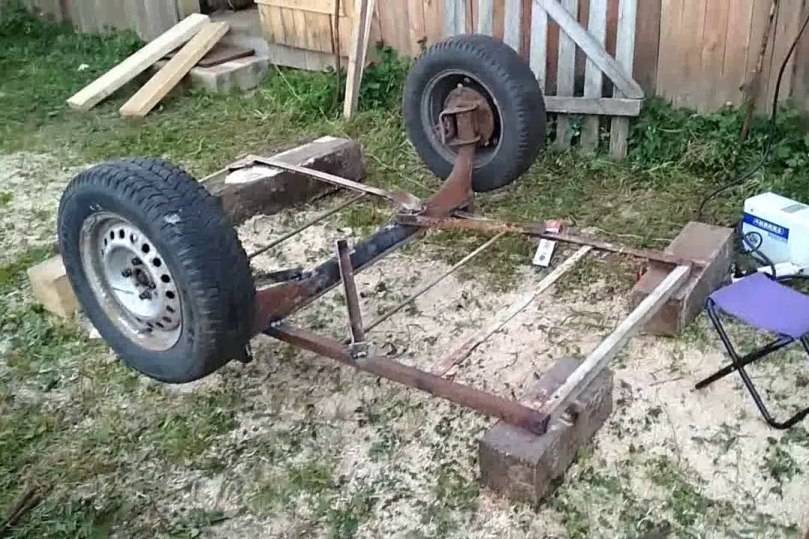

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

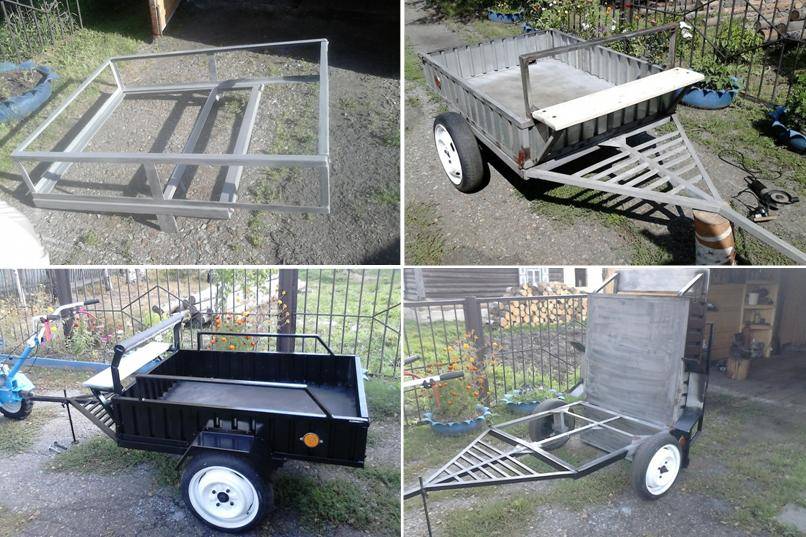

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

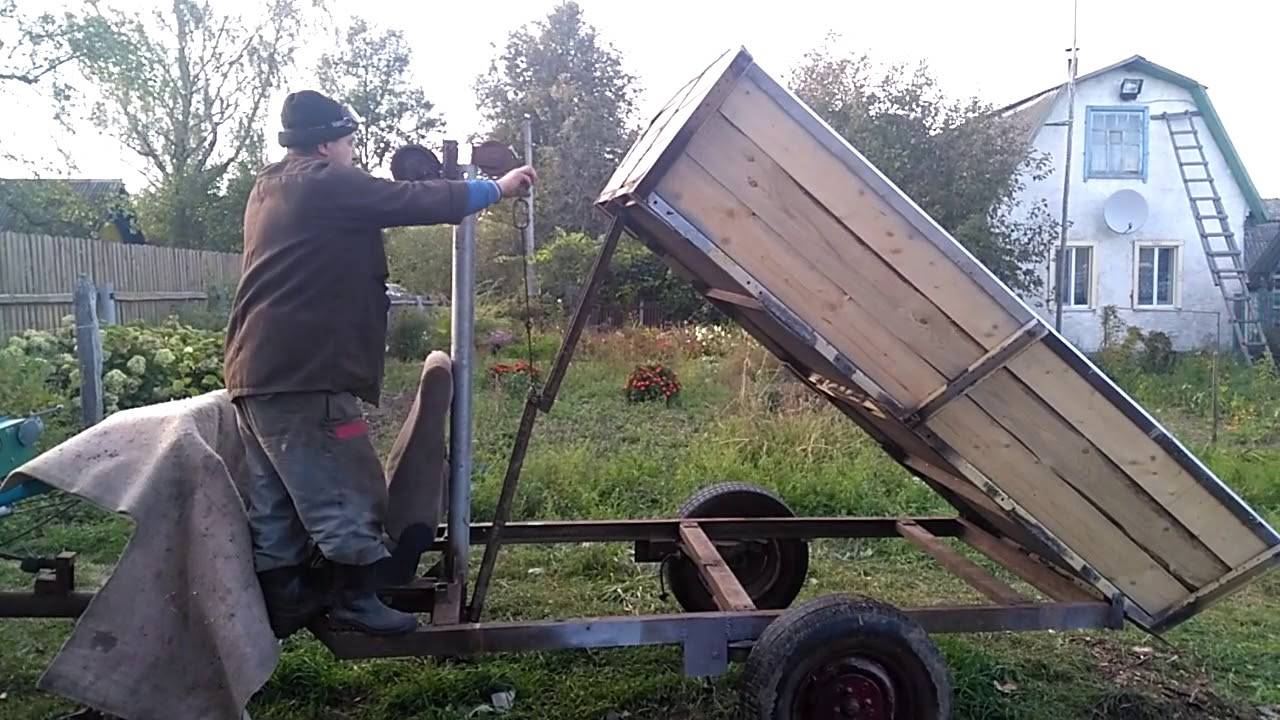

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

  1. Кронштейн навесных орудий мотоблока;
  2. Консоль;
  3. Прицепное устройство;
  4. Подножка, используем доску s20;
  5. Сиденье для водителя, используем доску s20;
  6. Рама;
  7. Кузов, используем доску s20;
  8. Опорная балка, используем три бруса 50х50;
  9. Болт М8;
  10. Кольцо упорное, используем трубу 58х4;
  11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

  1. Корпус поворотного узла;
  2. Для дышло используем трубу 49х3, L1820;
  3. Для рамки подножки используем уголок 25х25х4;
  4. Для упора используем трубу 58х4;
  5. Для ребра жесткости используем сталь s4;
  6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

  • прицепное устройство (1),
  • пыльники (2),
  • подшипники 36206 (3,6),
  • корпус (4),
  • втулка распорная (5)
  • дистанционная (7),
  • шайба (8),
  • гайка м20х2,5 (9),
  • масленка (10)
  • дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Что представляют собой адаптеры АПМ

Любая работа на дачах и участках загородных домов требует много физических усилий. Облегчить ее, сделать быстрее легче и проще трудно без специальных механизмов. Одним из них считают моторизованные блоки, оборудованные адаптерами данного типа. Эти агрегаты помогают выполнять работу, делая это с удобством и комфортом. Адаптер – это ось, имеющая колеса и прикрепленное к ней сиденье. На него же затем крепится прицеп. Адаптер используют и для других навесных агрегатов. С адаптером моноблок напоминает мини-трактор, которому он уступает по мощности, зато выигрывает в расходе топлива. Благодаря многофункциональности адаптера, владелец получает от этого агрегата определенную выгоду.

Особенности прицепной тележки ТПМ

Данный прицеп является усовершенствованной моделью одноосной тележки. Его используют без адаптера, поскольку у него есть сиденье. К мотоблоку «Нева» высота кузова подходит идеально. Прицеп имеет вес 100 кг, а грузоподъемность 150 кг. Скорость передвижения транспорта с кузовом составляет десять километров в час. Габариты тележки равны:

  • ширина–125 см;
  • длина–270 см;
  • высота–120 см.

Задняя створка прицепа откидывается, поскольку ее используют для выгрузки тяжелых предметов и сыпучих материалов. Кузов применяют для транспортировки различных тяжелых материалов и предметов для строительных и сельскохозяйственных работ. К тележке прилагается руководство по обслуживанию техники.

Модернизированный прицеп ТПМ-М

Литер «М» в наименовании указывает на модернизацию механизма. Ее суть заключается в уменьшении габаритов мотоблока «Нева» с прицепом при сохранении эксплуатационных возможностей. Габаритные показатели прицепа равны:

  • длина–222 см;
  • высота–120 см;
  • ширина–112,5 см.

Вес модернизированной тележки составил 85 кг. К комплекту прилагается руководство по обслуживанию сельхозоборудования.


Телега с сиденьем

О характеристиках тележки «ВРМЗ» прицепной

Данную модификацию производит «ВРМЗ». Это значительно усовершенствованный прицеп ТПМ. Его отличительной особенностью считаются:

  1. Составляющая 400 кг грузоподъемность. Этот параметр превышает показатель ТМП около двух раз. Благодаря ему, прицеп данной модификации популярен среди предпринимателей, владеющих строительными компаниями, складами и амбарами, в которых транспортируются крупные грузы.
  2. Кузов хорош еще и потому, что обходится без адаптера. Прицеп закрепляют за вал редуктора.
  3. Сидением при управлении мотоблоком является борт кузова.
  4. Днище телеги до земли находится на расстоянии тридцати сантиметров.
  5. У колеи кузова оно равно 117 см.
  6. Вес тележки составляет 95 кг.

Останавливают тележку, воспользовавшись тормозом, закрепленным на раме. Прицеп продают в разобранном виде с руководством по обслуживанию техники, сборке и разборке.

Сборка

Процесс сборки конструкции несложен, и выполнить его можно вполне самостоятельно, имея под рукой инструмент и материалы, необходимые для работы, а также небольшие знания в слесарном мастерстве. Работы осуществляются в следующем порядке:

  1. Создание рабочей документации (проекта) со схемами монтажа прицепного оборудования для мотоблока.
  2. Подбор материала для изготовления рамы и других приспособлений будущей конструкции.
  3. Выбор рабочего места, на котором будет производиться сборка прицепа.
  4. Выполнение предварительной разметки монтажных элементов и узлов прицепного механизма.
  5. Выкладывание готовых деталей и совмещение углов.
  6. Соединение элементов навесного устройства.

В этом видео вы узнаете, как сделать прицеп самостоятельно:

https://youtube.com/watch?v=6GUBkvXn9eE

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.


Не забываем про ходовую часть прицепа

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
