ПЖД КамАЗ: предпусковой подогреватель двигатель 14ТС-10 и

Суть функционирования ПЖД КамАЗ

Агрегатируется жидкостный подогреватель КамАЗа ШААЗ ПЖД к системе отопительного оборудования жидкостного типа и охлаждения КамАЗа. В устройство обязательно должно находиться охлаждающее вещество.

Справка! Сам агрегат не имеет зависимости от активности мотора.

Питание оборудование осуществляется за счет транспортного средства.

При активации подогревателя происходит отправка горючего. Оно начинается от насоса электромагнитного типа, проходит через втулку свечи. Горючее вещество контактирует с воздухом, который поступает через патрубок. Возгорание итоговой смеси происходит благодаря раскаленной свече. Затем она выключается.

Процедура горения сохраняется за счет постоянной подачи горючего вещества с воздухом. Раскаленные пары нагревают стенки оборудования теплообменника. Выхлопные газы отправляются по трубе, после попадают в атмосферу.

Многие автомобилисты не сталкивались с тем, как нужно запускать предпусковой подогреватель КамАЗа 5320 30 кВт ПЖД. В действительности это процедура не отличается сложностью.

Для запуска ПЖД КамАЗ следует выполнить ряд действий.

  1. Активировать деактиватор аккумуляторных батарей.
  2. Открыть кран на баке горючего и заполнить топливную систему КамАЗа евро 4 веществом.
  3. Проверить работоспособность с помощью особого насосного оборудования.
  4. Поставить рычаг ПЖД в позицию III.
  5. Активировать клавишу питания электросистемы подогрева.
  6. 60 секунд ставится, если температура за окном до -40 °C. При температуре ниже -50 °C устанавливают 90 секунд.
  7. Поставить рычаг ПЖД в позицию I.
  8. В устройстве теплообменник следует должен появиться характерный гул, если удерживать рукоять контроля. Такое звучание говорит о воспламенении вещества.
  9. Опустить рукоять.

Справка! Ровный гул оповещает о том, что все механизмы и детали функционируют как положено. Значит, переживать о состоянии механизма не стоит. Если неравномерное звучание, то в работе предпускового подогревателя ДВС что-то не так. Требуется проводить диагностику.

При неудачной активации переводят рычаг в нулевую позицию. Можно повторить процедуру, подождав одну минуту. Если после двух попыток ситуация не изменилась, то требуется разбираться в том, почему устройство не запускается.

Причины из-за которых не запускается двигатель КамАЗ

  • Неисправности топливной системы
  • Неисправности электронной системы управления двигателя
  • Механические неисправности двигателя

Неисправности топливной системы

  • Выход из строя топливного насоса высокого давления (ТНВД)
  • Механическая неисправность двигателя
  • “Завоздушивание“ топливной системы
  • Отсутствие топлива в баке
  • Неисправность дозатора ТНВД
  • Не заводится, после замены топливного фильтра
  • Выход из строя обратного клапана
  • Механические неисправности форсунок
  • «Льют» форсунки
  • Отсутствие или низкое давление в топливной системе (не поступает топливо в рампу)
  • Засорение топливного фильтра
  • Засорение топливопроводов

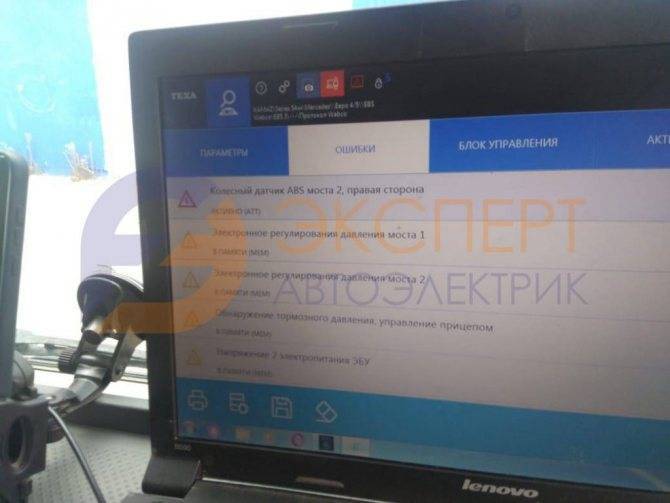

Неисправности электронной системы управления

  • Отсутствие контактов в разъемах электропроводки
  • Отсутствие напряжения питания на блоке управления двигателем
  • Выход из строя главного реле автомобиля
  • Неисправность замка зажигания
  • Обрыв или замыкание шины КАН
  • Отсутствие “массы” (плохая «масса»)
  • Неисправность втягивающего реле стартера
  • Неисправность блока управления двигателем
  • Неисправность втягивающего реле стартера
  • Обрыв или замыкание электропроводки
  • Поломка блока реле и предохранителей
  • Неисправность замка зажигания
  • Неисправность стартера
  • Выход из строя блока управления двигателем
  • Неисправность датчика коленвала
  • Не идет питание на форсунки (нет импульса на форсунках)

Механическая неисправность двигателя

  • Заклинивание двигателя
  • Разрушение («разнос») двигателя
  • Повреждение задающего диска маховика
  • Неправильно установлены метки зажигания

Коды ошибок ПЖД 14ТС-10: описание, решение проблем

ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.

Описание прибора

Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.

Комплектация ПЖД 14ТС-10

Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.

С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.

Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.

Основные рабочие режимы

Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:

  • «Полный». В рамках данного режима предполагается нагрев жидкости в системе охлаждения до температуры от 60 до 70 °С;
  • «Средний». Во время этого режима температура подогрева жидкости колеблется в пределах 70 — 75 °С;
  • «Малый». Этот режим позволяет нагреть жидкостную систему до 80 °С.

Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.

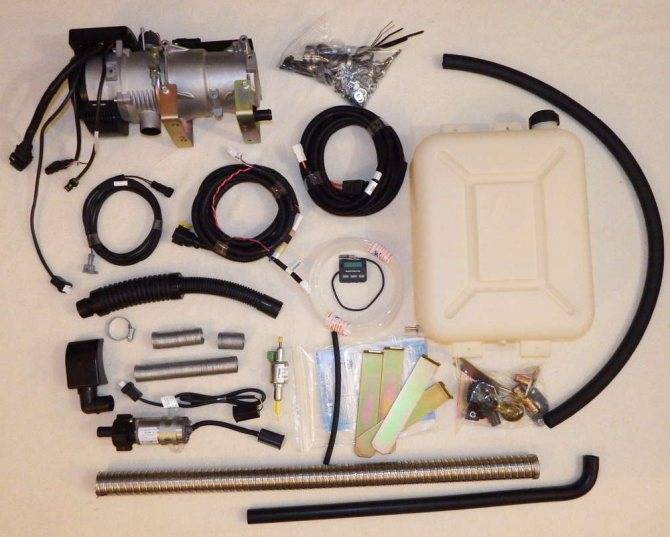

Внешний вид Комплектация ПЖД 14ТС-10.

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Основные ошибки и способы их решения

Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.

Описание ошибок ПЖД 14.

Описание устройства и работы подогревателя

Подогреватель работает независимо от автомобильного двигателя. Питание подогревателя топливом и электроэнергией осуществляется от автотранспортного средства. Схема электрических соединений подогревателя приведена на рисунке 1.

Подогреватель является автономным нагревательным устройством, которое содержит:

  • нагреватель (основные узлы нагревателя показаны на рисунке 2);
  • топливный насос для подачи топлива в камеру сгорания;
  • циркуляционный насос (помпа) для принудительной прокачки рабочей жидкости системы охлаждения (тосола) через теплообменную систему нагревателя;
  • блок управления, осуществляющий управление вышеперечисленными устройствами;
  • пульт управления;
  • жгуты проводов для соединения элементов подогревателя и с аккумуляторной батареей автомобиля.

Подогреватель своим гидравлическим контуром встраивается в систему охлаждения двигателя таким образом, чтобы его помпа обеспечивала циркуляцию охлаждающей жидкости в двигателе и нагревателе. Принцип действия подогревателя основан на разогреве жидкости в системе охлаждения двигателя. Для разогрева жидкости в качестве источника тепла используются продукты сгорания топливновоздушной смеси в камере сгорания. Тепло через стенки теплообменника передается охлаждающей жидкости, которая прокачивается через систему охлаждения двигателя автомобиля.

При включении подогревателя осуществляется тестирование и контроль работоспособности элементов подогревателя: индикатора пламени, датчиков температуры и перегрева, помпы, электромотора нагнетателя воздуха, свечи, топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига. Одновременно включается циркуляционный насос (помпа). Подогреватель может работать по одной из двух программ: «экономичной» или «предпусковой». Экономичная программа отличается меньшей потребляемой мощностью. По заданной программе происходит предварительная продувка камеры сгорания и разогрев свечи накаливания. Затем подается топливо и воздух. В камере сгорания начинается процесс горения. Контроль горения осуществляет индикатор пламени. Всеми процессами при работе подогревателя управляет блок управления.

Блок управления осуществляет контроль температуры охлаждающей жидкости и в зависимости от ее величины устанавливает режимы работы подогревателя: «полный», «средний» или «малый». При нагреве жидкости свыше 80 °C подогреватель переходит на режим «остывания». При этом прекращается процесс горения, продолжается работа помпы и обогрев салона автомобиля. При охлаждении жидкости ниже 55 °С подогреватель автоматически включается в работу. Продолжительность полного цикла работы по программе «предпусковая» составляет 3 часа, по программе «экономичная» — 8 часов и зависит от положения переключателя на пульте управления. Кроме того, имеется возможность выключить подогреватель в любой момент цикла. При выключении подогревателя вручную или автоматически по истечении установленного времени работы прекращается подача топлива и производится продувка камеры сгорания воздухом.

Особенности автоматического управления работой подогревателя в аварийных и нештатных ситуациях: 1) если по каким-либо причинам не произошёл запуск подогревателя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение подогревателя; 2) если во время работы подогревателя горение прекратится, то подогреватель выключится; 3) при перегреве подогревателя (например, вследствие нарушения циркуляции охлаждающей жидкости, воздушных пробок и др.) происходит автоматическое его выключение; 4) при падении напряжения ниже 20 В или его повышении свыше 30 В происходит выключение подогревателя; 5) при аварийном выключении подогревателя на пульте управления начинает мигать светодиод. Количество миганий через паузу показывает вид неисправности. Расшифровка вида неисправности приведена в разделе 8 данного руководства.

Примечание. Обогрев кабины автомобиля возможен только при открытом положении крана отопителя салона и замкнутом прерывателе массы автомобиля.

Рис. 1 – Схема электрических соединений 1 – Вид на колодки показан со стороны присоединительной части (не со стороны провода); 2* – цвет метки на проводах датчиков, индикатора пламени и нагнетателя воздуха

Рис. 2 – Основные узлы нагревателя

Как запустить автономку на камазе видео

Ремонт Автономки-запуск,Накладки на дверь подгоняем Камаз 65206

Установка на КАМАЗ ( фен,печка,PLANAR)

https://youtube.com/watch?v=TqargKxk9vw

Видео инструкция по пользованию устройством управления EasyStart Timer (недельный) от Eberspacher.

неисправность предпускового подогревателя 14ТС-10 камаз

Обзор Автономный отопитель ПЛАНАР 3 kw 24 вольта Установка и обслуживание

как мы пжд 30 запускали

Сброс активных ошибок предпускового подогревателя Eberspacher

Запуск 14ТС на Вольво

Как работают Воздушные автономные отопители

Описание: Габариты следующие, длина — 3838, ширина — 1100, высота — 1154 мм. Колесная база составляет 2358 мм. Дорожный просвет 185 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 71 мм, ход поршня – 77 мм. Коленчатый вал двигателя разгоняется до 1000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Cмотрите ВИДЕО про камаз не запускается автономка.

Мнение автовладельца по имени Трифон : – Надежность- на бездорожье – повелитель направлений. Столько и ТАКИХ блокировок есть у очень немногих авто. Если не посадил агрессивно на пузо – на неплохой резине выйдет из хоть какой грязищи. Супер-Селект – ВЕЩЬ. — расход.- дизель.- грузоподьемность.- отключаемый полный привод.- небольшой радиус поворота.

Выложил админ: по просьбе Дмитрийа

Категория: Устройство автомобиля

Оригинальное название: Кам кыжмылыны уг автономка

Дата выхода: 30. 07. 2019 года

Смех в теме: Звонок в дверь. Женщина смотрит в глазок, за дверью стоит незнакомый мужчина.- Вы кто? – спрашивает она.- Сантехник.- А почему так поздно?- А я с ночевкой.

Видео инструкция по пользованию устройством управления EasyStart Timer (недельный) от Eberspacher.

неисправность предпускового подогревателя 14ТС-10 камаз

Обзор салона и органов управления КАМАЗ 65221 )))

Как работают Воздушные автономные отопители

Пжд14ТС ТС 10(GP) Камаз Омск

Отопитель планар 4дм2 24

https://youtube.com/watch?v=UmOyjwPdkd8

Как оживить автономку (webasto) Volvo Fh

как мы пжд 30 запускали

Коды ошибок с пульта-таймера Теплостар

КодНесправностьУстранение неисправностей
01Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03Неисправность датчика перегрева.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04Неисправность датчика температуры.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05Обрыв индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06КЗ индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07Прерывание пламени на режиме работы «МАЛЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
08Прерывание пламени на режиме работы «ПОЛНЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09Неисправность свечи накаливания.Проверить свечу накаливания, при необходимости заменить свечу.
10Неисправность электродвигателя нагнетателя воздуха.Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12Отключение, повышенное напряжение более 30,8 В.Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13Попытки запуска исчерпаны.Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14Неисправность циркуляционного насоса (помпы).Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15Отключение, пониженное напряжение менее 20 В.Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16Превышено время на вентиляцию.За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17Неисправность топливного насоса.Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18Неисправность реле вентилятора автомобиля.Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19Прерывание пламени на режиме «СРЕДНИЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20Нет связи между блоком управления и таймером.Проверить предохранитель 5 А. Проверить цепи и контакты.
23Напряжение менее 21,6 В (Предупреждение).Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился.Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Прамотроник 143.8106

КодНеисправностьВозможные причины
–

Отсутствует напряжение.

Не горит лампа HG27 при включении подогревателя.

Плохой контакт в электрических соединениях.

Разрыв цепи питания термобиметаллическим предохранителем FU25.

Плохой контакт на клеммах АКБ.

Обрыв жгута проводов питания подогревателя.

Перепутана полярность проводов питания подогревателя на АКБ.

2Подогреватель не запускается.

Плохой контакт в электрических соединениях.

Отсутствие топлива.

Засорился топливный фильтр.

Нарушена герметичность в подающей магистрали топливопровода подогревателя.

Загустевание топлива в топливопроводе при смене климата.

9Подогреватель не запускается. Обрыв в цепи электронасоса.
1

Срыв пламени при работе подогревателя.

Недостаток топлива.

Нарушена герметичность в подающей магистрали топливопровода подогревателя.

Застывание топлива в топливопроводе при смене климата.

7

Неисправность цепи электромагнитного клапана.

Неисправность цепи электромагнитного клапана.

Перегрев теплообменника, сработал термопредохранитель подогревателя.

10Напряжение питания не соответствует заданным пределам.Неисправность регулятора напряжения АТС.
Напряжение питания не соответствует заданным пределам.Разряжена АКБ.

Основные отказы предпускового подогревателя автомобиля КамАЗ

На автомобиле КамАЗ могут возникать следующие отказы предпускового подогревателя: — не работает электродвигатель насосного агрегата;

— не воспламеняется топливо в котле предпускового подогревателя.

Признаки первого отказа: при любом рабочем положении рычага переключателя не происходит включение цепи электродвигателя и не слышно работы электродвигателя.

— отказ переключателя; неисправность реле электродвигателя;

— обрыв провода между реле и электродвигателем;

Признаки второго отказа: отсутствие равномерного гула горения топлива и нагрева подогревателя.

Причины отказа: не возникает искровой заряд между электродами свечи;

не работает реле электронагрева топлива, электронагреватель топлива или электромагнитный топливный клапан.

Проверка аккумуляторных батарей, выключателя аккумуляторных батарей и соединительных проводов до предохранителя в цепи системы предпускового подогревателя

Проверку производят контрольной лампой путем подключения ее между проверяемым прибором и корпусом автомобиля.

Если при подключении лампы к входному выводу предохранителя лампа не горит, значит, необходимо проверить аккумуляторные батареи.

Проверка предохранителя на силу тока 30 А

Нажать на кнопку предохранителя (рис. 1),

Затем подключить лампу к выходному выводу предохранителя (рис. 2).

В этом случае лампа должна гореть; если она не горит, значит, предохранитель неисправен

Проверка переключателя режимов работы и соединительных проводов

Подключить контрольную лампу к выводу 96 (провод красного цвета) переключателя режимов работы.

При этом должна гореть лампа.

Исправность переключателя проверяют контрольной лампой.

Для этого конец одного провода подключают к корпусу автомобиля, конец другого провода поочередно подключают к выводам переключателя режимов работы.

При подключении к выводу с зеленым проводом переключатель должен находиться в положении II, при проверке выводов с голубыми проводами — в положении 1 или II, при проверке вывода с коричневым проводом — в положении 1;

Проверка соединительных проводов от переключателя к контактору электродвигателя и самого контактора

Для проверки исправности проводов контрольную лампу поочередно подсоединяют к выводам контактора (рис. 3).

Для проверки исправности контактора электродвигателя необходимо подключить контрольную лампу к выводу контактора 96 (провод белого цвета), а переключатель режимов работы установить в положение III.

Лампа должна гореть, если она не горит, то контактор неисправен;

Проверка электродвигателя насосного агрегата и соединительных проводов до контактора

Провод проверяют подключением контрольной лампы к выводу электродвигателя. Для проверки работы электродвигателя соединяют “+“ аккумуляторных батарей с выводом электродвигателя.

Исправный двигатель должен работать.

Контрольным амперметром, включенным последовательно с электродвигателем, замеряют ток, потребляемый двигателем. Он не должен превышать 1З. 14 А.

При меньшей силе тока следует проверить состояние коллектора и щеток электродвигателя.

При большем значении тока дополнительно проверяют состояние обмотки возбуждения и обмотки якоря.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п Наименование организации Адрес Телефон/Факс
1. ООО «СИБМАП» 1 ул. Байкальская, 277А,

г. Иркутск, Россия

8-3952-560730/

8-3952-142117

2. ООО «АвтомагистральСервис» Стройбаза, база 4Б,

г. Набережные Челны, Россия

8-8552-443050

8-8552-443050

3. ООО «ZF Сервис Сибирь» Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия 8-383-3350505,

8-383-3350506/

8-383-3350507

4. ООО «СКИВ

Мастер Сервис»

Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия 8-3513-562522/

8-3513-561488

5. ООО «М 4» ул. Промышленная, 2, г. Аксай, Ростовская область, Россия 8-863-2292777,

8-863-2268860/

8-863-2468689

6. ООО «ВолгаСкан-

Центр»

ул. Пушкина, 67

г. Волжский, Волгоградская область, Россия

8-8443-297184/

8-8443-298951

7. Торговый дом «Литер – НН» Ореховская ул., 80, 603069,

Н. Новгород, Россия

8-8312-949174/

8-8312-564341

8. ООО «Трак Сервис 36» ул. Василия Петушкова, 3, 125373, Москва, Россия 8-495-5140569/

8-495-4906208

9. ЦФ – Сервис на Мосгортрансе ул. Матросская тишина, 1517, Москва, Россия 8-495-2680045
10. ООО

«ЦФ Руссия»

ул. Стрельбищенская, 1А,

С.-Петербург, Россия

8-812-4499203
11. Автодом Энергия ГмбХ ул. Тимирязева, 68, Минск Республика Беларусь +375-17-2268035/

+375-17-2268024

12. ТОО «СВС-Транс» ул. Майлина, 85, Алматы, Казахстан 007-3272-579273

007-3272-505868

13. Трак Центр Лтд. ул. Чапаева, 1, Гостомель, Киевская область, Украина +380-44-9795056/

+380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный — ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

  • Тяжелые условия эксплуатации: 02A — 1 год или 60 000 км.
  • 02B, 02C, 02H — 1 год или 120 000 км.
  • 02D, 02E, 02L — 2 года или 240 000 км.

Магистральные перевозки:

  • 02A — 1 год или 90 000 км

02B, 02C, 02H — 1 год или 160 000 км.
02D, 02E, 02L — 2 года или 300 000 км.

Важно Технические характеристики автомобильной крановой установки КС-3574 на базе Урал-5557

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

  • На холостых оборотах выжмите сцепление.
  • Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

  1. Номер КПП по спецификации.
  2. Тип КПП.
  3. Серийный номер КПП.

Общее устройство подогревателя

Конструктивно жидкостный подогреватель состоит из нескольких основных узлов:

  • Котел, осуществляющий подогрев охлаждающей жидкости раскаленными газами — продуктами сгорания топлива;
  • Горелка, в которой происходит образование топливно-воздушной смеси, ее первоначальный поджиг и последующее сгорание;
  • Насосный агрегат, обеспечивающий подачу воздуха (а также и отвод отработанных газов) и циркуляцию охлаждающей жидкости в системе;
  • Система дистанционного управления.

Основу подогревателя составляет котел, он обычно состоит из четырех вставленных друг в друга стальных цилиндров, образующих теплообменник из двух разобщенных кольцевых полостей — для прохождения отработанных газов и циркуляции охлаждающей жидкости. На внешней поверхности котла расположены три патрубка — для подвода и отвода охлаждающей жидкости, и для отвода отработанных газов.

Один торец котла глухой, внутри о него ударяются отработанные газы, меняют свое направление, уходят в газовую полость и выходят через патрубок. При этом тепло газов не теряется бесполезно, оно используется для нагрева масла в масляном поддоне двигателя. Для этого к патрубку присоединена выхлопная труба, подведенная к нижней поверхности поддона.

В открытом торце котла устанавливается горелка, в которой располагаются:

  • Форсунка — мелко распыляет топливо и придает ему большую скорость для образования устойчивого факела. Для очистки топлива в форсунке предусмотрен сетчатый фильтр;
  • Искровая свеча зажигания — используется только в момент запуска подогревателя для первоначального поджига топлива;
  • Электромагнитный топливный клапан — отвечает за подачу топлива к форсунке, управляется с пульта в кабине. Здесь также имеется сетчатый фильтр;
  • Нагреватель топлива — выполняет нагрев проходящего к форсунке жидкого топлива, обычно выполнен в виде цилиндрического нагревательного элемента;
  • Газовый нагреватель — выполняет нагрев образовавшейся топливно-воздушной смеси непосредственно в горелке, выполнен в виде кольца, охватывающего горелку в определенном месте.

Узел крепится на открытый торец котла, к нему подведена топливная трубка и воздушный патрубок, а также на нем предусмотрены разъемы для подключения к блоку управления в кабине.

Насосный агрегат — это тоже отдельный узел, в котором объединены все насосы — водяной, топливный и воздушный (вентилятор). Все они имеют привод от одного двигателя, каждый насос соединен патрубками и трубками со своими системами. Водяной насос подключен к водяной рубашке двигателя, он осуществляет отбор жидкости от задней части блока и подает ее на котел, от котла нагретая жидкость поступает в переднюю часть блока (обычно в правую его часть).

Топливный насос соединен со специальным топливным баком малого объема, топливо отсюда подается к электромагнитному клапану на горелке. Причем насос создает довольно высокое давление (до 6-9 атмосфер), необходимое для эффективного распыла топлива форсункой. Бак автоматически наполняется топливом при запущенном двигателе или ручным топливоподкачивающим насосом при остановленном моторе.

Вентилятор осуществляет нагнетание воздуха в горелку под давлением, это обеспечивает как эффективное образование факела, так и прогон отработанных газов через весь подогреватель и их подачу на масляный поддон двигателя.

Именно в конструкции и расположении насосного агрегата заключаются основные отличия между разными типами подогревателей. В подогревателях ПЖД-30 насосный агрегат выполнен в виде самостоятельного узла, который монтируется либо над котлом, либо вовсе располагается в любом удобном месте. В этом случае все соединения выполняются патрубками различной длины. А в подогревателях 15.8106 и им подобных насосный агрегат устанавливается на торце котла, непосредственно рядом с горелкой. Такое решение позволяет отказаться от воздушных патрубков и приводит к уменьшению габаритов подогревателя.

Система дистанционного управления содержит блок управления с переключателем режимов работы подогревателя (на четыре положения), ряд реле и предохранителей, и коммутатор свечи зажигания. С помощью данной системы осуществляется управление и контроль работы агрегата.

В современных подогревателях часто используются различные датчики (в первую очередь — датчик температуры или датчик факела) и вспомогательные устройства, облегчающие запуск агрегата и дающие возможность контролировать его работу. Однако принципиально эти подогреватели не отличаются от старых.

Правила пользования автономкой

Монтаж устройства требует соблюдения некоторых правил:

  1. Осуществление питания только от аккумуляторной батареи.
  2. После завершения работ перед первым запуском трубопровод заполняют до уровня насоса.
  3. Установка дополнительного бачка для топлива, покупаемого для обогрева.
  4. Использование топлива высокого качества.
  5. Включение максимальной мощности отопительного устройства во избежание образования нагара.
  6. Недопустимо оставление отопительного бачка наполненным на долгое время.

При анализе причин неисправностей множество специалистов считают нарушение данных правил основной причиной поломок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
