Технические характеристики БЕЛАЗ-7540
Производство самосвала БЕЛАЗ-7540 грузоподъемностью 30 т началось в 1992 году. Машина выпускается до сих пор в четырех модификациях, их названия отличаются индексами «А», «В», «Е» и «К». Так, на БЕЛАЗ-7540А установлен дизельный двигатель ЯМЗ-240ПМ2 мощностью 309 кВт, его габаритные размеры — 7,11, 3,86 и 3,93 м (ДхШхВ). БЕЛАЗ-7540В оснащен чуть менее мощным мотором ЯМЗ-240М2 (265 кВт), а по размерам он такой же, как и модель с индексом «А». На самосвал БЕЛАЗ-7540Е также установлен двигатель ЯМЗ-240М2, его отличительная особенность — увеличенные показатели длины и ширины: 7,16 и 3,9 м. И, наконец, самосвал с индексом «К» обладает мощностью 298 кВт (Cummins QSM11-C). Его длина и высота составляют 7,41 и 3,93 м соответственно. Ниже в таблицах приведены подробные технические характеристики каждого из двигателей.
Технические характеристики двигателя ЯМЗ-240ПМ2
| Мощность | 309 кВт (420 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 491 Н*м |
| Удельный расход топлива | 228 г/кВт*ч |
| Количество цилиндров | 12 |
| Рабочий объем цилиндров | 22,3 л |
| Диаметр цилиндра | 130 мм |
| Ход поршня | 140 мм |
Технические характеристики двигателя ЯМЗ-240М2
| Мощность | 265 кВт (360 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 275 Н*м |
| Удельный расход топлива | 230 г/кВт*ч |
| Количество цилиндров | 12 |
| Рабочий объем цилиндров | 22,3 л |
| Диаметр цилиндра | 130 мм |
| Ход поршня | 140 мм |
Технические характеристики двигателя Cummins QSM11-C
| Мощность | 298 кВт (400 л.с.) |
| Максимальный крутящий момент при 1 600 об/мин | 1 898 Н*м |
| Удельный расход топлива | 228 г/кВт*ч |
| Количество цилиндров | 6 |
| Рабочий объем цилиндров | 10,8 л |
| Диаметр цилиндра | 125 мм |
| Ход поршня | 147 мм |
Все четыре версии самосвала оснащены гидромеханической трансмиссией, которая представлена вальной коробкой передач (3 либо 5 ступеней), одноступенчатым гидротрансформатором, гидродинамическим тормозом-замедлителем и согласующим редуктором.
Гидравлическая система — объединенная с масляными шестеренными насосами и телескопическими трехступенчатыми цилиндрами. Подъем и опускание кузова на всех машинах происходит за 16 и 20 секунд соответственно. Максимальное давление, создаваемое в гидросистеме, — 13,5 МПа, степень фильтрации — 10 мкм. Максимальная производительность гидравлического насоса при 2 100 об/мин достигает 168 куб.дм/мин (на моделях с индексом В и Е), 174 куб.дм/мин (на машинах А и К).
Подвеска — зависимая с пневмогидравлическими цилиндрами. Ход поршня переднего цилиндра составляет 200 мм, заднего — 265 мм. Рулевое управление соответствует требованиям стандарта ISO 5010. Радиус поворота самосвала составляет 8,7 м, габаритный диаметр поворота — 20 м, угол поворота управляемых колес — 35 градусов. Стоит отметить, что рулевая колонка регулируется по высоте и углу наклона.
Тормоза традиционно для всех БЕЛАЗов представлены рабочей, стояночной, вспомогательной и запасной системами. Стояночный тормоз, а также тормозные механизмы передних и задних колес — колодочные. Вспомогательная система представлена гидродинамическим тормозом-замедлителем с электрическим управлением.
| Максимальная скорость | 50 км/ч |
| Передаточное число редуктора мотор-колеса | 1,0 |
| Ход поршня переднего гидравлического цилиндра | 200 мм |
| Ход поршня заднего гидравлического цилиндра | 265 мм |
| Время подъема кузова | 16 с |
| Время опускания кузова | 20 с |
| Максимальное давление в гидросистеме | 13,5 МПа |
| Степень фильтрации | 10 мкм |
| Грузоподъемность | 30 тонн |
Это интересно: Технические характеристики и устройство грузовой машины БелАЗ-7555 и ее основных модификаций (видео)
Плановые проверки и диагностика
Для быстрых ремонтов и проверок необходимо всегда иметь:
Чтобы техника работала должным образом, стоит проводить своевременный ремонт «Белаз». Плановые проверки помогают выявить предстоящие поломки и отладить многие системы, которые должны быть в идеальном состоянии. Немало проблем для владельца и водителя может вызвать ГМП «Белаз», но исправить эти проблемы можно с помощью качественных деталей и стандартных ремонтных комплектов.
Независимо от техники, типа двигателя или модификаций, владелец всегда возлагает на нее множество надежд в рабочих процессах. Чтобы работа выполнялась на должном уровне, необходимо покупать ремонтные запчасти, которые продаются нашей компанией и производить их установку с помощью специальных станков. Ремонт ГМП «Белаз» требует только качественный, с использованием надежных деталей. Все, начиная от прокладок и уплотнительных колец, до собранной детали может купить весь Челябинск, по выгодной цене и с быстрой доставкой.
Плановая проверка обязательна для большегрузных самосвалов. Главная передача «Белаз» должна быть исправной для нормальной управляемости автомобиля. Характеристики автомобиля, расход его топлива и стоимость будущего ремонта напрямую зависит от того, насколько тщательной была предварительная диагностика.
БелАЗ-75131 технические характеристики
Данная модель самосвала имеет грузоподъёмность до 136 тонн. На основании личного заказа авто может иметь в своей комплектации централизованную смазочную систему, кондиционер, автоматическую систему тушения пожара и взвешивающее устройство.
Цифровые показатели БелАЗ-75131
Другие численные характеристики:
- Длина кузова — 11,5 м.
- Ширина кузова — 6,4 м.
- Высота кузова — 5,9 м.
- Вес авто в снаряжённом состоянии — 107100 кг.
- Полный вес авто — 243100 кг.
- Грузоподъёмность авто — 130 тонн (при наличии диагональных шин) либо 136 тонн (при наличии радиальных шин).
- Ёмкость кузова составляет 104 куб. м.
- Максимальная высота загрузки — 4,8 м.
- Размер колёсной базы — 5,3 м.
- Клиренс — 60 см.
- Тяговой генератор имеет мощность 1000 кВт.
- Тяговой электромотор имеет мощность 420/520/590 кВт.
- Уровень давления внутри шин — 7 атм.
К особенностям этого авто относится также разделение нагрузки между колёсными осями в пропорции 33 на 67 (когда машина нагружена).
Ходовая и подвеска
Технические характеристики БелАЗа самосвала включают пневмогидравлическую подвеску, в составе которой имеются встроенные гидроамортизаторы. Для создания редуктора были использованы решения, исключающие воздействие эксплуатационных деформаций на функционирование таких узлов, как шестерни и подшипники.
Трансмиссия
Поскольку данное авто является родоначальником серии самосвалов для карьеров, оснащённых трансмиссиями электромеханического типа, то характеристики приводной системы оптимизирует алгоритм управления.
Электромеханическая трансмиссия включает электрический привод, имеющий тяговой генератор, 2 тяговых электрических двигателя, редукторы электродвигателей-колёс, регулирующие аппараты, управляющую систему на основе микропроцессора и контрольные приборы. Редуктор двигатель-колеса 2-ступенчатый, имеет шестерни с прямыми зубами.
Кузов, рама, специальное оборудование
Рама этого авто является сварной, её материал — низколегированная сталь особой прочности, в местах максимальных нагрузок используются сварные элементы. Лонжероны продольного типа имеют коробчатое сечение и переменную высоту, их соединяют друг с другом специальные поперечины.
Кузов является стандартным для БелАЗа, сварным, относится к ковшовому типу, имеет козырёк для защиты и обогревательную систему, использующую отработанные газы мотора. Ещё кузов имеет устройство, осуществляющее механическое застопорение в приподнятой позиции, а также камне-отбойники и камне-выталкиватели.
Стандартный комплект подразумевает наличие таких систем:
- комбинированного тушения пожаров (имеет дистанционное включение, а также подсистему, местом расположения которой служит задний мост);
- смазочная централизованная;
- отопительная;
- кондиционирования;
- контролирующая загрузку и горючее;
- видеообзора;
- телеметрическая — контролирует уровень давления внутри шин;
- сигнализации — срабатывает в случае приближения к высоковольтным линиям;
- тормозного и рулевого управления.
Гидросистема
Является объединённым узлом для управления тормозами и опрокидывающим механизмом. Благодаря этому гидравлический привод стал унифицированным, а число его гидравлических узлов уменьшилось.
Использование насосов с регулировкой, имеющих автоматы разгрузки, позволяют уменьшить уровень потерь мощности приводом, а также обеспечивают требуемое охлаждение машинного масла вне зависимости от климатической зоны и особенностей природы. С помощью гидросистемы довольно оперативно поднимается и опускается грузовая платформа: двадцать секунд уходит на подъём кузова, восемнадцать — на опускание.
Кабина
Площадка, служащая местом размещения водительской кабины, на БелАЗе имеет название «палуба». Для попадания туда требуется довольно высоко залезть наверх с помощью лестницы, почти на 4 метра. Первый объект, бросающийся в глаза на палубе — особый шкаф управления, содержащий комплекс механизмов, посредством которых осуществляется управление трансмиссией электромеханического типа. «Башенка» впереди этого шкафа имеет вид верхушки бачка расширения. Позади неё расположены части гидросистемы.
У кабины имеется каркас безопасности, она целиком отвечает европейским требованиям относительно безопасности, предусмотренным стандартом ROPS. Последний является довольно сложным. Помимо наличия каркаса безопасности как обязательного условия, в нём содержатся и другие многочисленные требования. Компания БелАЗ выполняет их в полном объёме. Поэтому, кроме России, автомобили БелАЗ экспортируют во множество других стран.

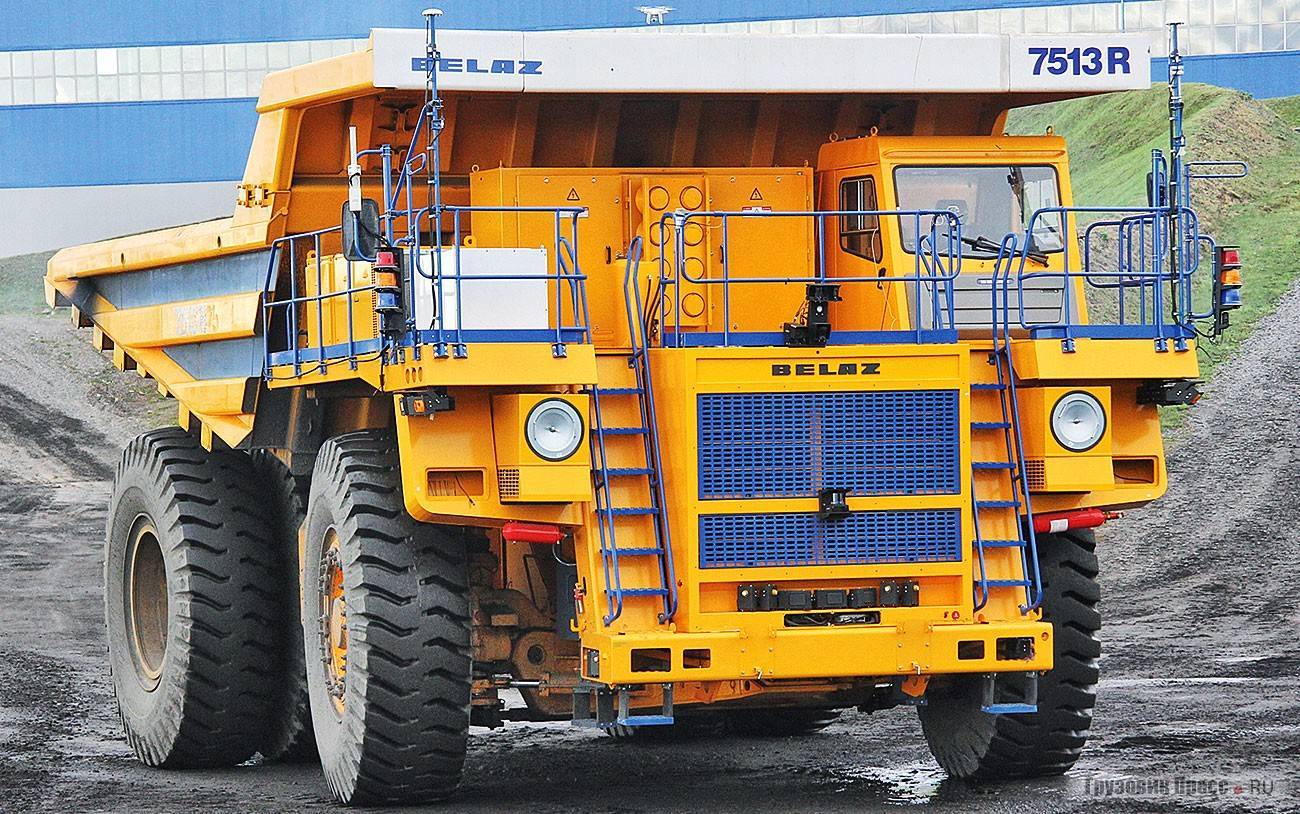

Автономный самосвал БелАЗ-7513R
Беспилотный 136-тонный карьерный тяжеловоз БелАЗ-7513R, предназначенный для перевозки горной массы по технологическим дорогам без непосредственного управления водителем. Машина может работать в составе автономных технологических горнодобывающих комплексов и призвана снизить влияние человеческого фактора во время работы в труднодоступных местах добычи с опасными условиями эксплуатации.
Проектирование первых беспилотных автомобилей инженеры начали несколько лет назад. Сначала были созданы прототипы, оборудованные системой дистанционного управления, контроль которой осуществлял оператор по радиосигналу. Здесь использовалась оптико-электронная система управления, обеспечившая безопасное вождение автомобиля в разных погодных и климатических условиях, и соблюдение траектории в полной темноте. Второе поколение беспилотных БелАЗов обучили движению уже по заданной программе.
В проекте третьего поколения усовершенствованы телеметрические алгоритмы. Это привело к появлению полностью автономно управляемой машины БелАЗ-7513R. Её бортовая система представляет собой совокупность электронных структур, осуществляющих дистанционное управление самосвалом, прием–передачу данных и информации по радиоканалу, высокоточное позиционирование транспортного средства, а также комплекс диагностических программ по контролю за узлами и агрегатами.
Если сравнивать с обычным аналогом, вся высокотехнологичная начинка беспилотника (камеры, радары, лидары, электронные контроллеры) приводит к удорожанию машины – примерно $200 тыс. Но учитывая его преимущества: устранение проблемы дефицита водителей, более эффективная эксплуатация в режиме 24/7, а также готовность роботов безотказно трудиться в очень сложных природных условиях, позволяет специалистам утверждать – затраты на беспилотник смогут окупиться в течение года. Сибирская энергетическая компания уже заказала в Жодино 5 автоматизированных самосвалов БелАЗ-7513R. Их поставка ожидается в I полугодии 2019-го года.
Устройства карьерного самосвала
| Двигатель | Четырёхтактный дизельный с газотурбинным наддувом |
| Гидросистема | Объединённая |
| Масляные насосы | Шестеренные |
| Рама | Выполнена из высокопрочной низколегированной стали |
Кабина
Площадка, служащая местом размещения водительской кабины, на БелАЗе имеет название “палуба”. Для попадания туда требуется довольно высоко залезть наверх с помощью лестницы, почти на 4 метра. Первый объект, бросающийся в глаза на палубе – особый шкаф управления, содержащий комплекс механизмов, посредством которых осуществляется управление трансмиссией электромеханического типа. “Башенка” впереди этого шкафа имеет вид верхушки бачка расширения. Позади неё расположены части гидросистемы.
У кабины имеется каркас безопасности, она целиком отвечает европейским требованиям относительно безопасности, предусмотренным стандартом ROPS. Последний является довольно сложным. Помимо наличия каркаса безопасности как обязательного условия, в нём содержатся и другие многочисленные требования. Компания БелАЗ выполняет их в полном объёме. Поэтому, кроме России, автомобили БелАЗ экспортируют во множество других стран.
Ремонт БелАЗ, полное руководство
Ремонт БелАЗ и на сегодняшний, и на завтрашний день будет всегда актуальным вопросом. Автомобили БелАЗ это единственные в мире специальные автомобили, которые в настоящее время способны перевозить грузы более 300 тон.
И хотя это касается последних моделей БелАЗ — 75600 (320 тон) и БелАЗ – 756001 (360 т), серийное производство которых было налажено в 2006 году, на протяжении всей своей истории начиная, с 1958 года данные машины всегда поражали своей грузоподъемностью.
Стоимость новых машин очень высокая, поэтому ремонт БелАЗ еще долго будет проводиться на стареньких машинах.
В данной книге, Ремонт БелАЗ полное руководство, вы найдете всю нужную информацию по ремонту основных узлов и агрегатов данной машины.
Ведь согласитесь, что в обыкновенной автомастерской провести ремонт БелАЗ практически не возможно, поэтому для этого нужны специализированные мастерские, основное направление которых ремонт крупногабаритной техники.
Стоит подумать про снятие только двигателя или колеса, и ремонт БелАЗ превратится в страшный сон.
В книге вы найдете следующую информацию по ремонту автомобилей БелАЗ:
- Ремонт основных обеспечивающих систем работы двигателя;
- Ремонт гидромеханической передачи;
- Ремонт карданных валов;
- Ремонт цилиндров подвески БелАЗ;
- Ремонт подъемного механизма платформы;
- Ремонт узлов тормозной системы;
- Ремонт электрооборудования БелАЗ.
Обкатка автомобиля БелАЗ после капитального ремонта, а так же много другой полезной информации.
Благодаря данному руководству ремонт БелАЗ, какой бы он не был сложным, будет для вас на много легче.
Интересное видео Белаз 360 тонн.
Белаз 75600, нереальная гонка.
Руководство по эксплуатации и ремонту
Грузовики можно эксплуатировать только на дорогах с твердым покрытием с уклоном не более 8%. Скорость грузовика на участках с уклоном не должна быть более 25 км/ч. Автомобили можно использовать в комплексе с экскаватором, имеющим объем ковша 6-8 м³. Высота падения горной породы на платформу должна быть не больше 2,5 м, а вес породы — не более 2,5 т.
К управлению самосвала допускают только тех водителей, которые изучили устройство и инструкцию по эксплуатации грузовика. Водители должны иметь удостоверение на право управления. Необходимо выполнять правила эксплуатации техники, использования смазочных материалов, регулярного техобслуживания и проведения ремонта.
При наличии признаков неисправности рулевого управления их нужно устранить или заменить детали. При неисправности оси нужно уменьшить на нее нагрузку. Если возникла неисправность предохранительного клапана гидросистемы, надо заменить клапан. При медленной реакции управления на поворот руля нужно починить или заменить насос. Если происходит смещение грузовика при движении в сторону, то повреждена тяга, ее надо заменить и проверить передние колеса.
Если в гидросистему попал воздух, то это могло произойти из-за низкого уровня масла, неисправности насоса, попадания воздуха через уплотнитель. При этом нужно определить и ликвидировать имеющуюся неисправность. При поломке пружин рулевого механизма их следует заменить. При изгибе штока гидроцилиндра его заменяют. При износе системы рулевого механизма заменяют рулевой узел. Если вращение происходит медленно, значит, произошел износ уплотнителя поршня гидроцилиндра.
Нужно заменить уплотнитель. Если руль свободно крутится без ответной реакции колес, то произошло повреждение шлангов, их надо заменить. Если происходит заклинивание руля, значит, в золотниковую пару попала грязь. Нужно разобрать рулевой узел и промыть детали. При вибрации руля — неправильно подключен трубопровод управления, надо исправить его подключение.
Если заклинил поршень тормозного узла, нужно устранить неисправность. Плохая работа тормозов может быть вызвана большим зазором между тормозным диском и накладками.
Если колодки замаслены, то произошел износ крана тормоза. При этом надо отрегулировать зазор. Если происходит резкое падение давления при торможении, то нужно уменьшить давление. Если упало давление азота в гидроаккумуляторе, это может быть вызвано нарушением герметичности между полостями масла и газа. Нужно проверить утечку при помощи мыльной пены. При обнаружении утечки устранить повреждение соединения.
Система охлаждения двигателя должна поддерживать необходимую температуру жидкости. Если такая температура не поддерживается, то не хватает объема охлаждающей жидкости, произошло отложение накипи, загрязнились радиаторы, неисправны термостаты или водяной насос. При этом надо выполнить промывку системы охлаждения мотора, если необходимо, то заменить охлаждающую жидкость.
Технические характеристики
БелАЗ-7555 — технические характеристики агрегата:
| Максимальная грузоподъемность | 55 000 кг |
| Модель силового агрегата | ЯМЗ-845.10 |
| Мощность двигателя | 730 лошадиных сил |
| Размер шин | 24.00-35 |
| Наибольшая скорость движения | 55 км/ч |
| Габаритный радиус поворота | 55 м |
| Объем рабочего органа | 6 м³ |
| Максимальная нагрузка на задний мост | 35 000 кг |
| Количество передач | 6 |
| Задний ход | Есть |
| Удельный расход топливной жидкости | 216 г/кВтч |
| Ход поршневой части цилиндра подвесного механизма | 30 см |
| Допустимая нагрузка на переднюю ось | 20 000 кг |
| Количество посадочных мест в кабине | 1 |
| Диаметр цилиндрических элементов | 30 см |
| Тип тормозов | Сухие, фрикционные |
| Колесный механизм | Пневматический |
| Полная масса | 95 500 кг |
| Габаритные параметры | Длина — 8 890 ммШирина — 5 240 мм Высота — 4 610 мм |
| Вес | 40 500 кг |
| Подвесной механизм | Независимого типа, оборудованный амортизаторами |
| Наибольший крутящий момент | 3000 Нм |
| Частота вращения коленчатого вала | 1400 оборотов в минуту |
| Номинальное напряжение аккумуляторов | 24 В |

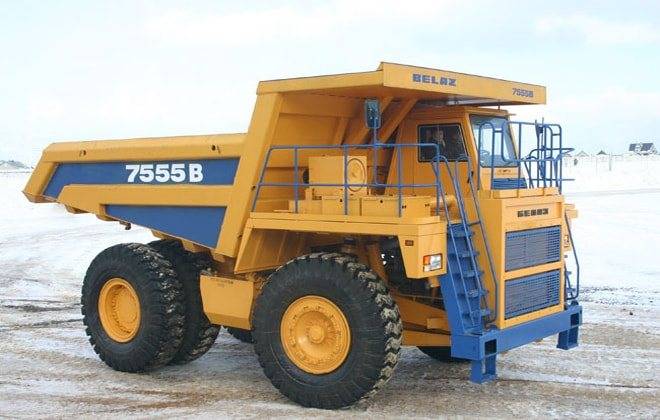

7555B
Технические показатели модификации 7555В:
| Масса автомобиля без груза | 40 200 кг |
| Полная масса | 95 200 кг |
| Максимальный вес поднимаемого груза | 55 000 кг |
| Нагрузка, оказываемая на передний ведущий мост | 20 500 кг |
| Нагрузка на заднюю телегу | 19 700 кг |
| Колесная база | 4 000 мм |
| Колея по передним колесам | 3 700 мм |
| Колея по задним колесам | 3 730 мм |
| Наибольший габаритный радиус поворота | 9 000 мм |
| Скорость движения | 55 км/ч |
| Объем бака для топливной жидкости | 230 л |
| Тип используемого топлива | Дизель |
| Емкость для смазочного вещества заднего моста | 108 л |
| Объем жидкостной системы охлаждения | 205 л |
| Подъем грузовой платформы | 15 с |
| Опускание платформы | 14 с |
| Давление в системе | 17 МПа |
| Степень фильтрации | 10 мкм |
| Количество цилиндров | 6 |
| Рабочий объем мотора | 18,9 л |
| Мощность силового агрегата | 710 лошадиных сил |
| Крутящий момент | 2731 Нм |
| Частота вращения коленвала | 1400 оборотов в минуту |
| Диаметр цилиндров | 15,9 см |
| Ход поршня | 15,9 см |
| Расход топливной жидкости | 209 г/кВтч |
| Система запуска двигателя | Электрический стартер |
| Угол поворота управляемых колес | 41° |
| Габариты | 8,89*4,74*4,56 м |
7555D
Параметры и показатели модели 7555Д:
| Модель мотора | Cummins KTTA 19-C |
| Мощность | 710 лошадиных сил |
| Наибольший крутящий момент | 2731 Нм |
| Количество передач | 6 |
| Реверс | Есть |
| Тип коробки передач | Автоматическая |
| Объем кузова | 50 м³ |
| Снаряженная масса автомобиля | 41 500 кг |
| Вес транспортного средства вместе с грузом | 96 500 кг |
| Грузоподъемность | 55 000 кг |
| Длина | 8,89 м |
| Ширина | 5,08 м |
| Высота | 4,63 м |
| Колесная формула | 4*2 |
| Тормоза | Однодисковые, сухие |
| Тип подвесного механизма | Пневмогидравлический |
| Размер шин | 24.00-R35 |
| Наибольшая скорость движения | 55 км/ч |
| Удельный расход дизельного топлива | 209 г/кВтч |
| Гидравлический привод передних колес | Есть |
| Габаритный радиус поворота | 9 м |
| Тип стояночного тормозного устройства | Колодочный |
| Частота вращения коленчатого вала | 2340 оборотов в минуту |
| Количество цилиндров | 6 |
| Диаметр цилиндрических элементов | 16 см |
| Ход поршневой части | 16 см |
| Количество посадочных мест | 1 |
| Материал, из которого выполнена опорная рама | Сталь |
| Колесная база | 4 000 мм |
| Напряжение аккумулятора | 24 В |
| Количество аккумуляторных батарей | 2 |
Другие модификации
Технические характеристики и показатели модификации 7555Е:
| Масса автомобиля без груза | 44 000 кг |
| Полная масса | 104 000 кг |
| Максимальный вес поднимаемого груза | 60 000 кг |
| Нагрузка, оказываемая на передний ведущий мост | 22 300 кг |
| Нагрузка на заднюю телегу | 21 700 кг |
| Колесная база | 4 000 мм |
| Колея по передним колесам | 3,7 м |
| Колея по задним колесам | 3,7 м |
| Наибольший габаритный радиус поворота | 9 000 мм |
| Скорость движения | 55 км/ч |
| Объем бака для топливной жидкости | 735 л |
| Тип используемого топлива | Дизель |
| Емкость для смазочного вещества заднего моста | 108 л |
| Объем жидкостной системы охлаждения | 210 л |
| Подъем грузовой платформы | 16 с |
| Опускание платформы | 15 с |
| Давление в системе | 18 МПа |
| Степень фильтрации | 11 мкм |
| Количество цилиндров | 6 |
| Рабочий объем мотора | 19 л |
| Мощность силового агрегата | 715 лошадиных сил |
| Крутящий момент | 2700 Нм |
| Частота вращения коленвала | 2325 оборотов в минуту |
| Диаметр цилиндров | 16 см |
| Ход поршня | 16 см |
| Расход топливной жидкости | 175 л на 100 км |
| Система запуска двигателя | Электрический стартер |
| Габариты | 8,89*5,3*3,63 м |
Важно Как самостоятельно сделать картофелекопалку и картофелесажалку для минитрактора
Кабина самосвала БелАЗ-7547
Кабина в БелАЗ-7547 одноместная, но оборудованная дополнительным боковым сиденьем. Основное сиденье (водителя) установлено на торсионной рессоре, либо ещё есть пневмоподрессоренный вариант с гидравлическим амортизатором. Кресло снабжено рядом регулировок, позволяющими адаптировать его под индивидуальные особенности конкретного водителя.
Кабина сама по себе достаточно просторная, пассажирское сиденье (для стажёра), конечно, «дубовое» , а вот сиденье водителя –весьма комфортное, действующее на позвоночник позвоночнику в очень щадящем режиме. Имеется весьма эффективный отопитель (печка) и (в качестве дополнительной опции) кондиционер, так что комфортный для работы микроклимат создать можно.
Все приборы на панели расположены удобно и информативно, имеется подсветка в двух режимах «день» и «ночь». Руль вращается легко, не туже, чем на обычном автомобиле. Передачи переключаются чётко. Не так, как с предком БелАЗов – МАЗ-525. Когда партию этих тяжёлых грузовиков поставили в Индию, так в этой стране никак не могли найти водителей, которым было бы под силу сдвинуть с места рычаг переключения скоростей!
Момент затяжки
Вообще, момент затяжки – это, попросту говоря, сила кручения, с которой завинчивается болт или гайка. Измеряется эта величина в ньютонометрах (ньютон, умноженный на метр – Н•м), т.е. в единице силы, помноженной на расстояние от центра вращения до точки приложения данной силы. Раньше, до перехода на общую метрическую систему, момент затяжки также измерялся в килограммсилах на метр, поэтому подобное обозначение тоже иногда встречается. Упрощенно, 1 кгс•м равняется 10 Н•м.

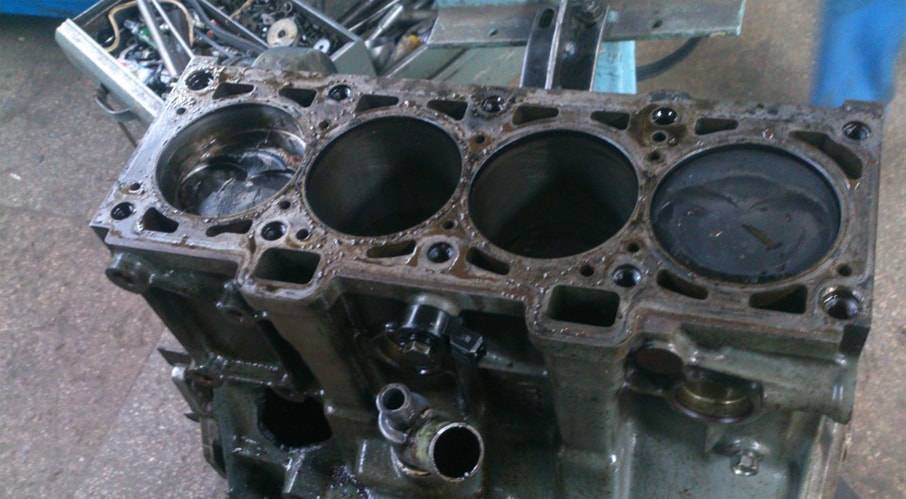

Для чего нужен момент затяжки, автомеханики обычно объясняют на примере болтов крепления головки блока цилиндров.
Действительно, это пример самый наглядный и простой для понимания. Итак, если затягивать болты крепления головки блока цилиндров по принципу «заставь дурака Богу молиться…», можно получить результат, когда резьба на болтах попросту «слижется». С таким явлением встречались многие из тех, кто когда-либо держал в руках гаечный ключ хотя бы детского конструктора. Крутишь себе болтик, стараешься, чтобы покрепче вышло, и вдруг на тебе – болт начинает крутиться совсем легко, при этом уже не держит вообще, поскольку представляет собой уже вовсе не болтик, а такой себе гвоздик с гладкими стенками. Только если в случае с конструктором можно было просто выбросить испорченный болтик и гайку, то в случае с головкой блока цилиндров двигателя, когда резьба пропадает не только на болте крепления, но и в отверстии блока цилиндров, перспективы менее радужные: одним выбрасыванием болта не обойдешься, придется менять блок цилиндров – самую дорогую деталь двигателя. Восстановить резьбу, как правило, не получится – слишком ответственное соединение. Поэтому всё в итоге выливается в очень ощутимую «копеечку».
С другой стороны, если чересчур поосторожничать и не дотянуть болт как следует, может произойти так, что проехав на автомобиле определенное расстояние и открыв капот, водитель обнаружит там не совсем приятную картину – весь моторный отсек равномерно покрыт стекающим моторным маслом, словно в подкапотном пространстве взорвали емкость с этой рабочей жидкостью.
А причина кроется в том, что из-за недостаточно затянутой головки блока цилиндров при работающем двигателе образующееся давление газов в камерах сгорания попросту выдавливает прокладку головки блока цилиндров, и моторное масло начинает распыляться под значительным давлением.
Конечно, есть и менее ответственные резьбовые соединения, в которых соблюдение момента затяжки не столь важно. Однако производитель не зря предоставляет информацию о них. Соблюдение моментов затяжки при сборке механизма – это, прежде всего, соблюдение технологии сборки, а значит обеспечение оптимальных эксплуатационных свойств и срока службы этого механизма
Классический пример, когда после разборки и последующей сборки, например, пылесоса, он перестает работать. Вот это как раз тот случай, когда технология сборки не последнее дело…
Соблюдение моментов затяжки при сборке механизма – это, прежде всего, соблюдение технологии сборки, а значит обеспечение оптимальных эксплуатационных свойств и срока службы этого механизма. Классический пример, когда после разборки и последующей сборки, например, пылесоса, он перестает работать. Вот это как раз тот случай, когда технология сборки не последнее дело…
Самосвал БелАЗ 75131
БелАЗ 75131 – карьерный самосвал с колесной формулой 4 на 2, предназначенный для перевозки грузов большой массы. Серийный выпуск модели начался в 1996 году, а сама она стала родоначальником нового семейства с электромеханической трансмиссией. Первыми сверхтяжелыми автомобилями Белорусского завода стали МАЗ 525 и МАЗ 530, способные перевозить до 25 и 40 тонн груза соответственно. Карьерные самосвалы БелАЗ появились в 1961 году, грузоподъемность начальной версии БелАЗ 540 составляла 27 тонн. В начале 1980-х годов, опираясь на громадный опыт в производстве подобного рода техники, Белорусский автозавод запустил несколько передовых проектов по разработке самосвалов-супертяжеловесов. БелАЗ 75131 оказался в числе первых моделей данной серии и получил всемирное признание. Автомобиль мог перевозить груз массой до 130 тонн.
Основным предназначением модели стала перевозка горных пород в рассыпной форме по дорогам карьеров и открытых разработок полезных ископаемых. По заказу БелАЗ 75131 мог оснащаться определенными типами кузова для транспортировки пород, имеющих различную плотность. Основное применение автомобиль нашел в технологических цехах, перерабатывающей отрасли, комбинатах, также применялся при строительстве производственных объектов. БелАЗ 75131 был адаптирован для эксплуатации в неблагоприятных и сложных климатических условиях.
Ходовая часть карьерного самосвала БЕЛАЗ 75600
Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.
БЕЛАЗ 75600 в работе на кузбасском разрезе
Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.
Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.
Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.
Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.
Рабочее место водителя БЕЛАЗ 75600
Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор. Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.
Модификации
БелАз-7555, фото которого приведено в данной статье, производится в четырех вариантах, которые обозначаются латинскими буквами: B, D, E, F. Каждая из моделей имеет свои конструктивные особенности и различные рабочие параметры.
Максимальный показатель грузоподъемности равен 60 тоннам, что очень хорошо для грузовых машин. Подбирая модификацию самосвала, необходимо грамотно подходить к учету всех его показателей, дабы достичь таких преимуществ, как:
- Длительный срок эксплуатации.
- Широкая область использования.
- Легкость проведения технического обслуживания.
- Оптимальная стоимость.
- Доступные и недороги запасные части и узлы.
А чтобы максимально верно подобрать этот массивный грузовик, следует детально ознакомиться с БелАз-7555, технические характеристики которого будут рассмотрены в следующем разделе.
