Шайба гровер – надежность и качество соединения

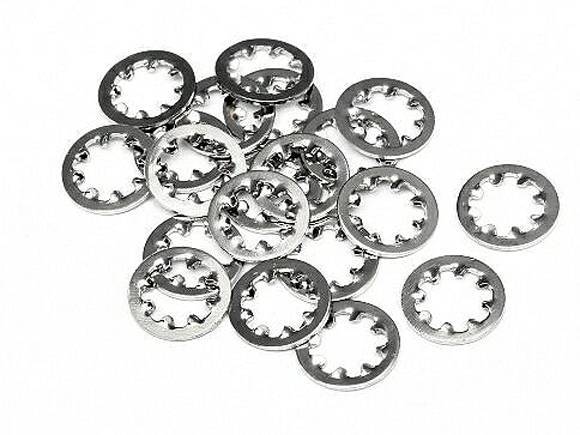

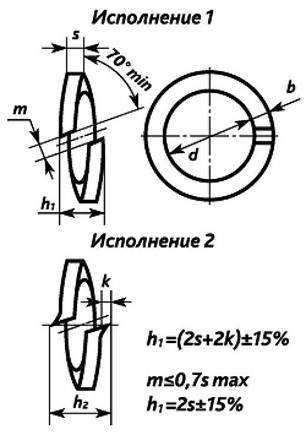

Виды исполнения стопорных шайб

Клиновые стопорные шайбы обеспечивают повышенную эффективность стопорения и практически полностью исключают произвольное отвинчивание. Они не повреждают поверхность деталей, на которых выполняется монтаж. Их можно использовать в узлах, эксплуатируемых со смазкой или в условиях воздействия агрессивных сред. Эти плюсы значительно расширяю сферу их применения. Стопорные шайбы эффективно работают в узлах повышенной ответственности, в том числе в авиастроении, судостроении, аэрокосмической отрасли.

Материалом для стопорных шайб служит высококачественная сталь с увеличенным значением твердости. Для условий эксплуатации, при которых необходима защита от коррозии, применяют шайбы с цинковым покрытием или изготовленные из нержавеющей стали.

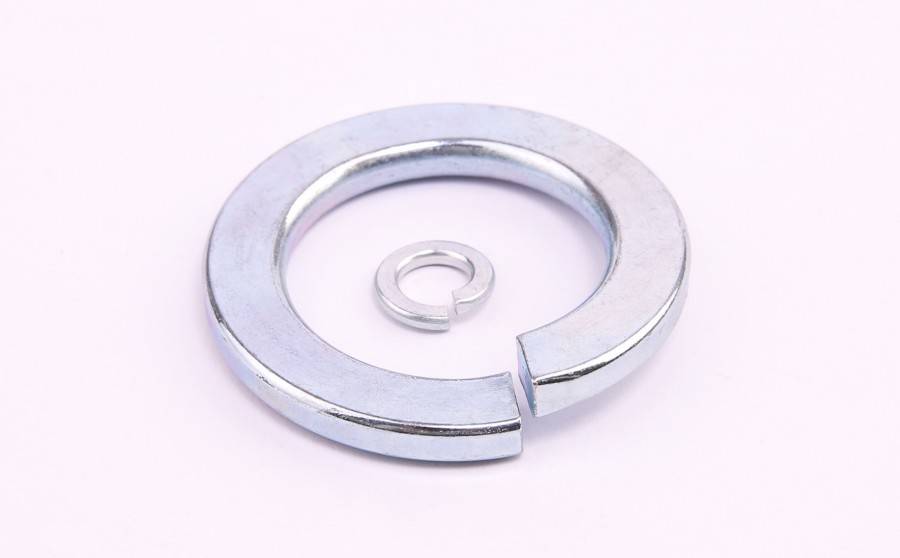

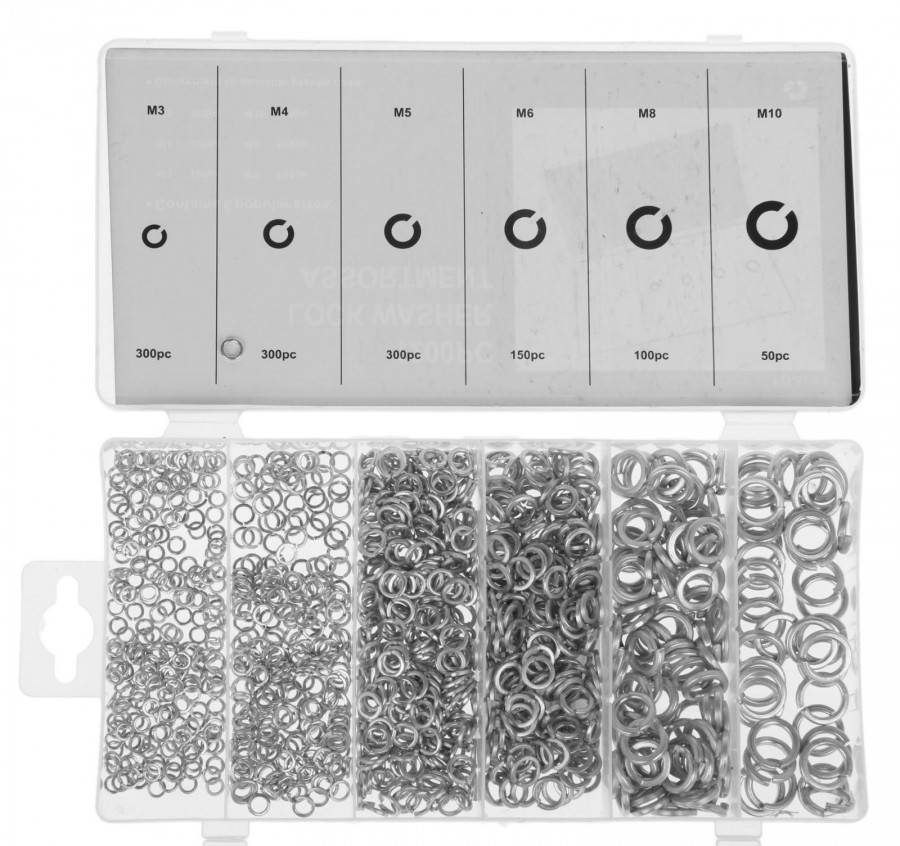

По размеру бывают такие типы стопорных шайб:

  • малого диаметра — для выполнения потайного крепления;
  • стандартного диаметра — для монтажа в обычные отверстия без дополнительных требований со стороны материала соединяемых деталей;
  • увеличенного диаметра — для продольных и широких отверстий, для мягких и окрашенных поверхностей.

Подбор стопорной шайбы в соответствии с условиями монтажа и правильная ее установка гарантируют полную надежность резьбового соединения, исключают его самопроизвольное отвинчивание.

Монтаж и демонтаж стопорных шайб

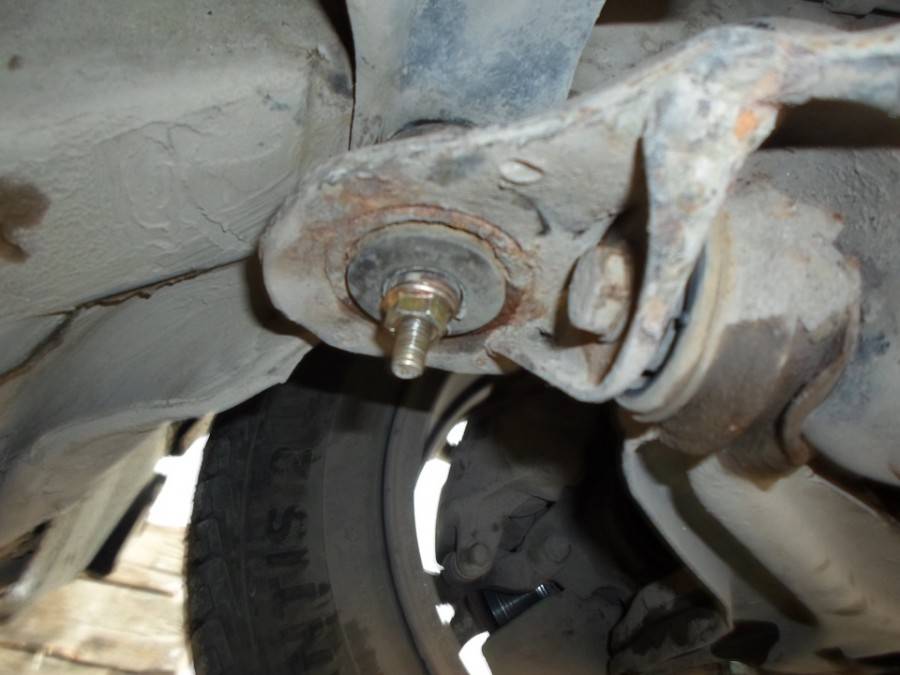

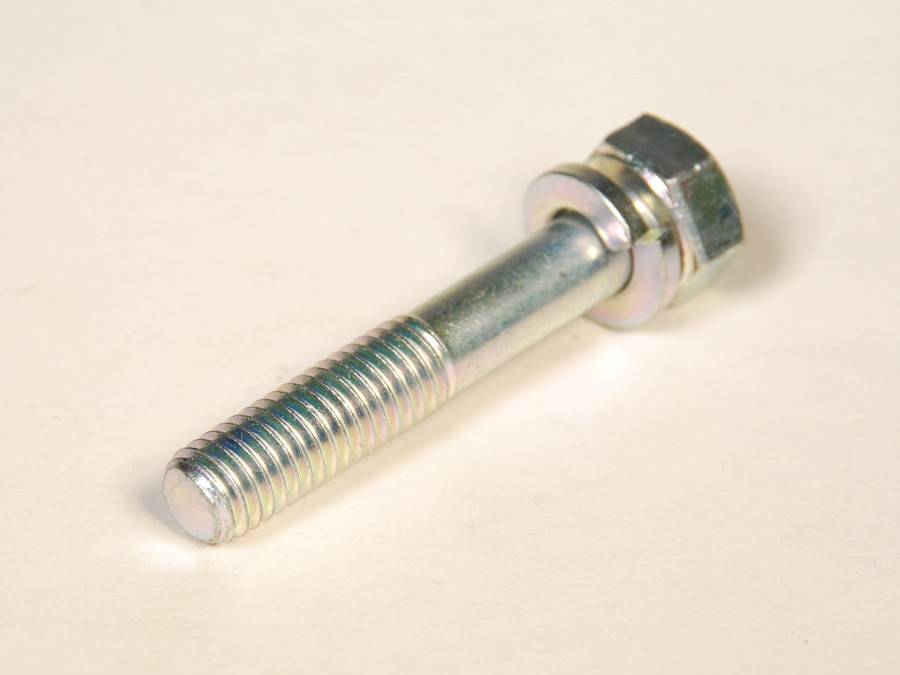

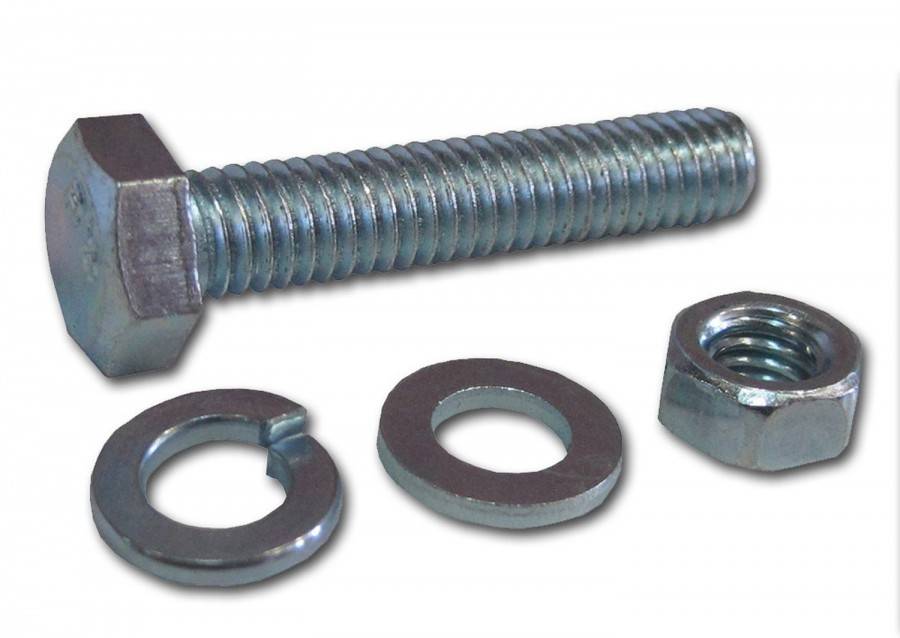

Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.

При затяжке соединения она сжимается, чему препятствует ее упругость.

В итоге создается сила трения, препятствующая самораскручиванию соединения.

Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.

Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.

Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.

Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.

Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.

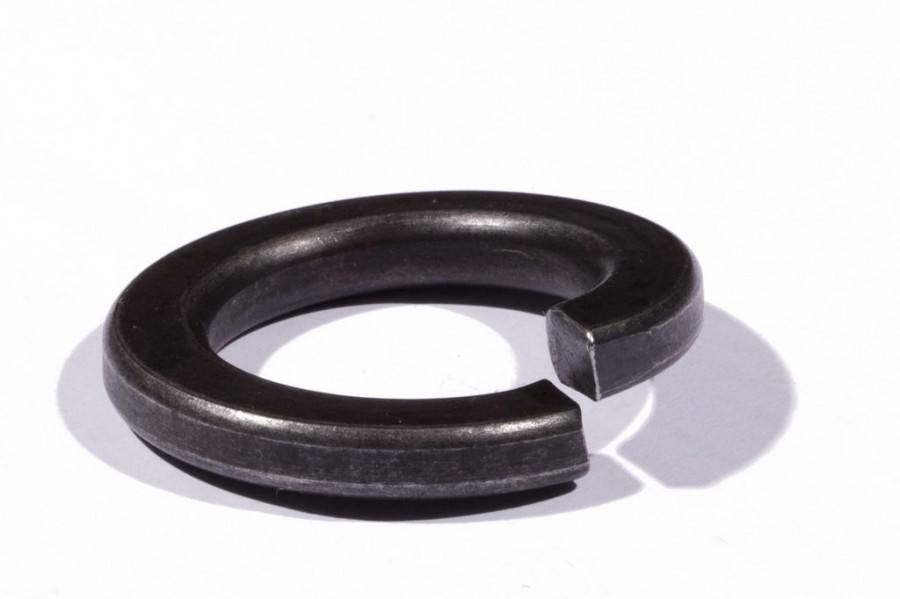

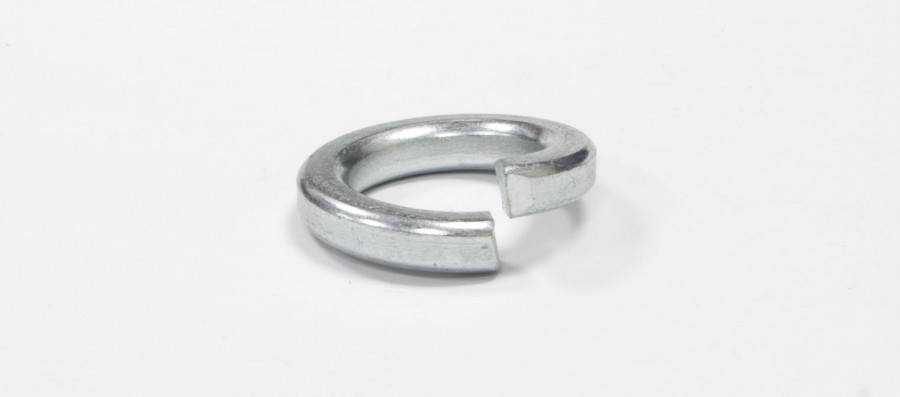

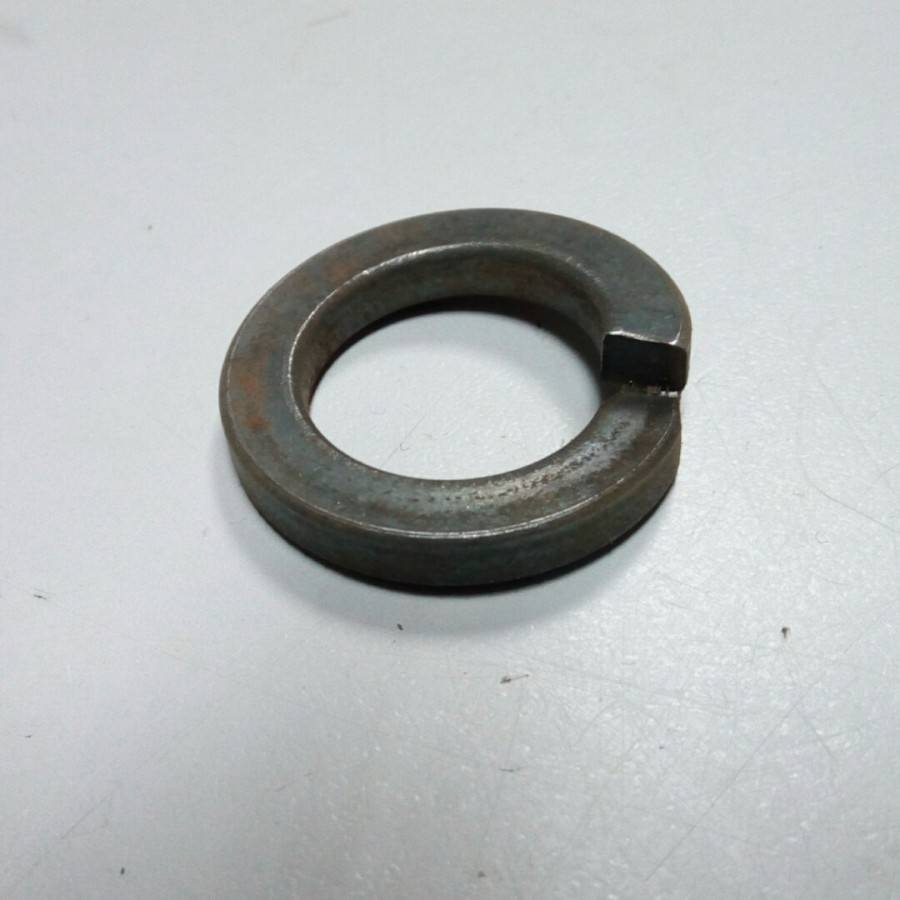

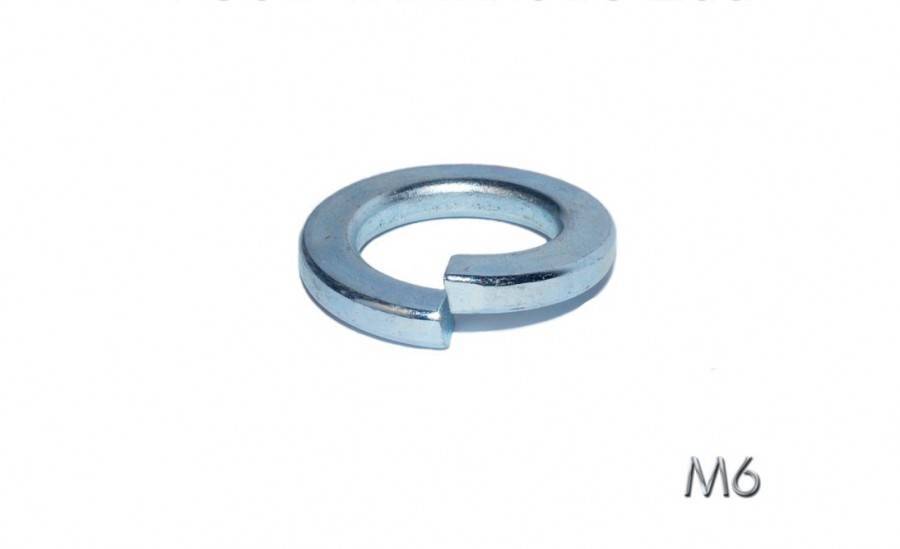

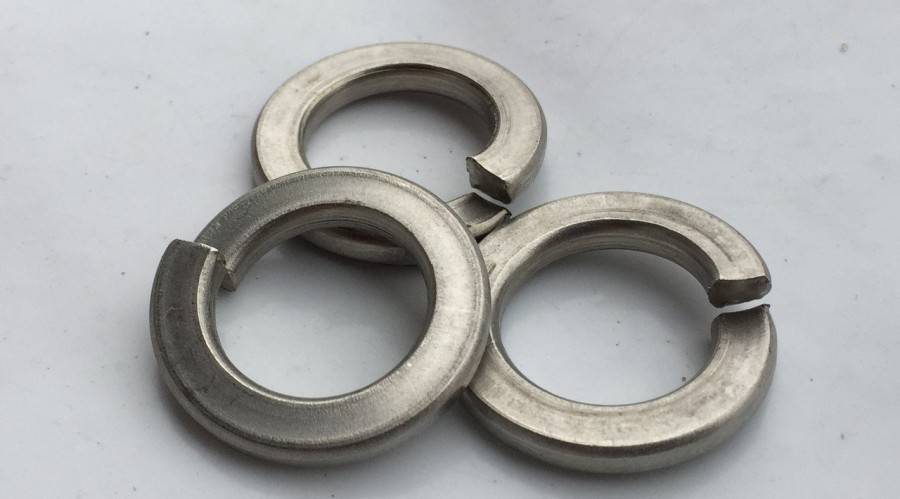

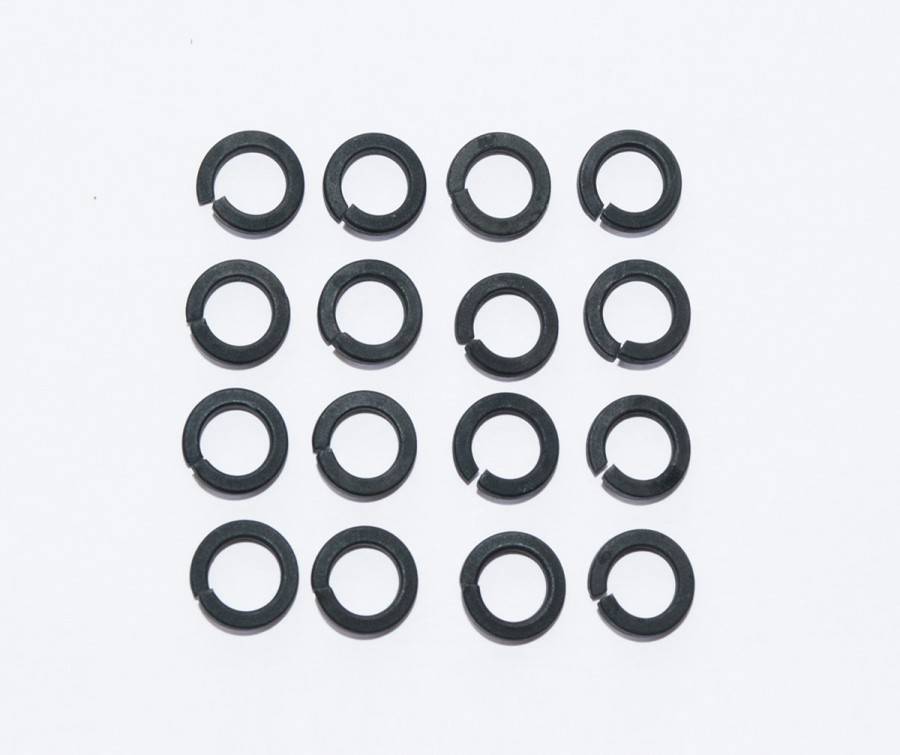

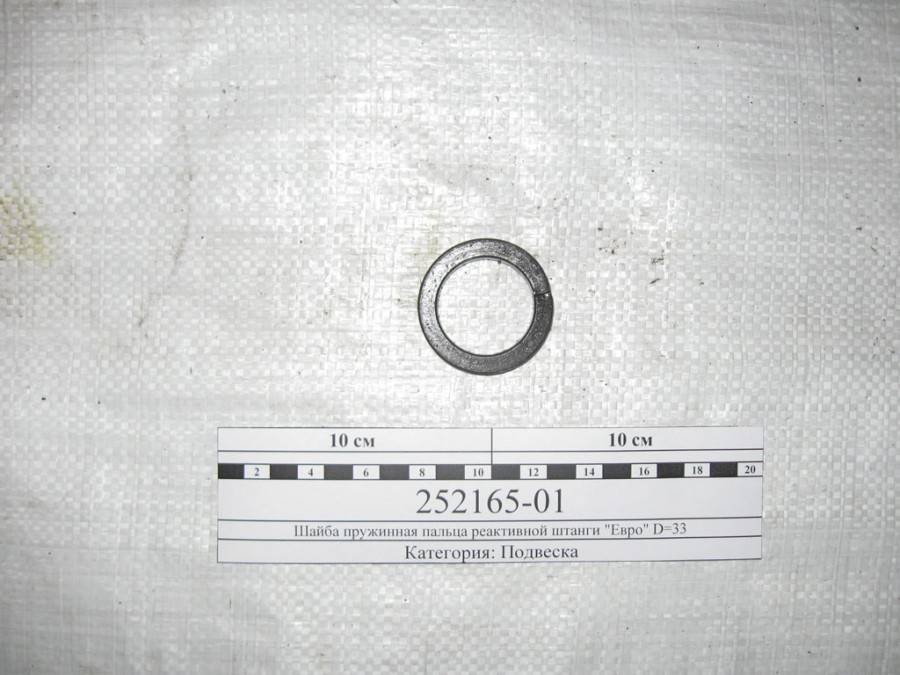

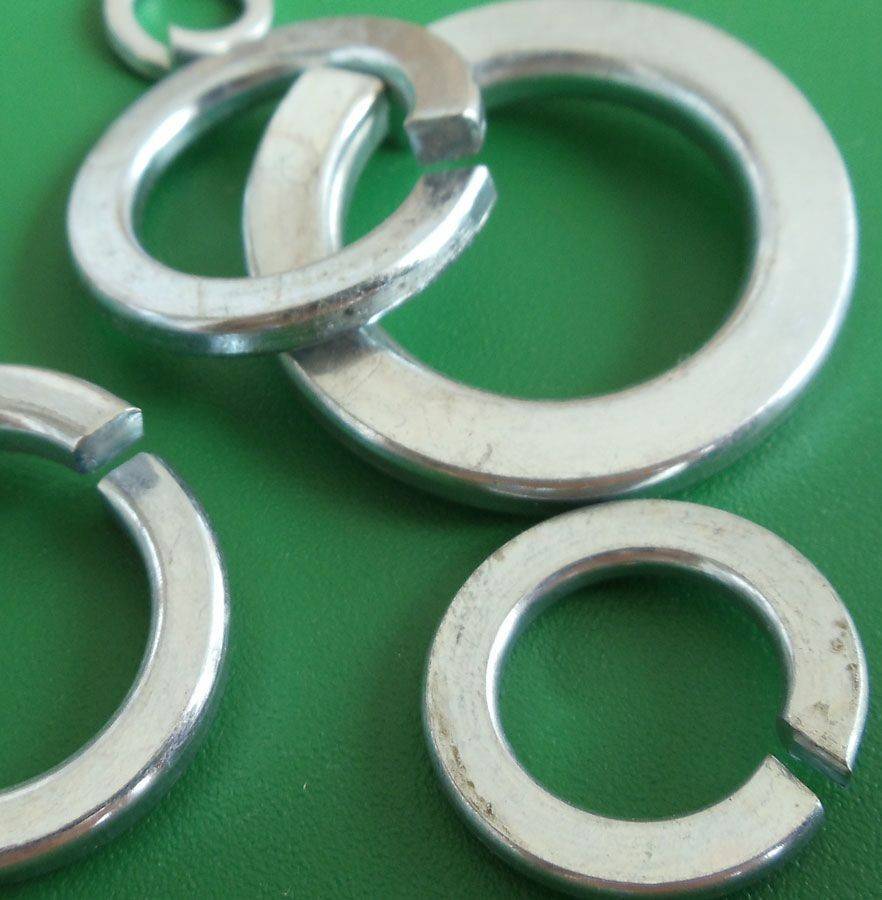

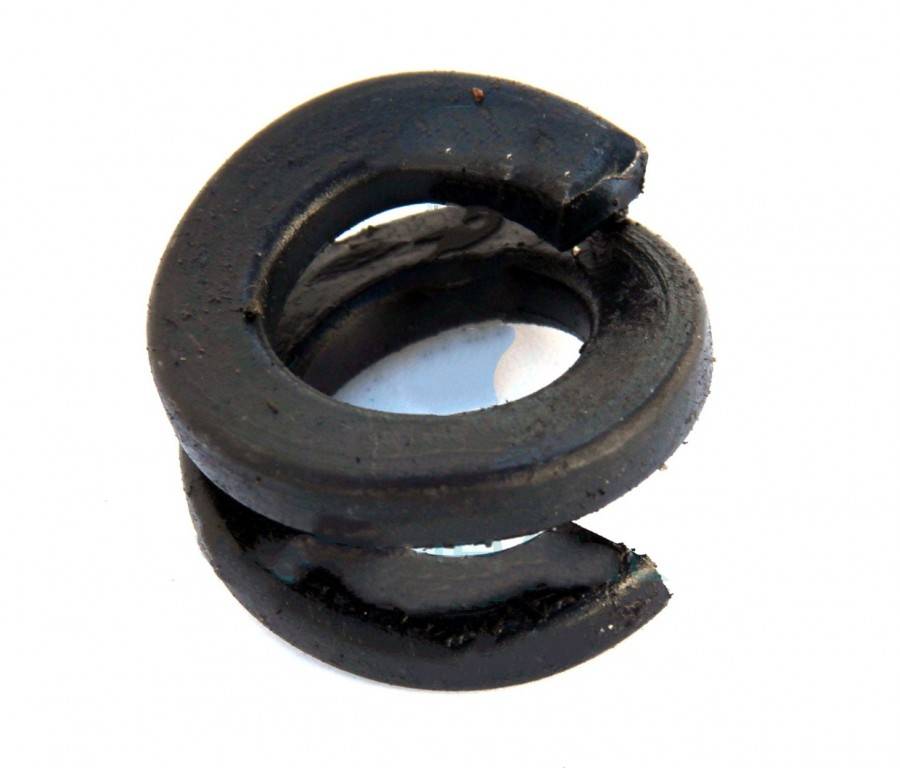

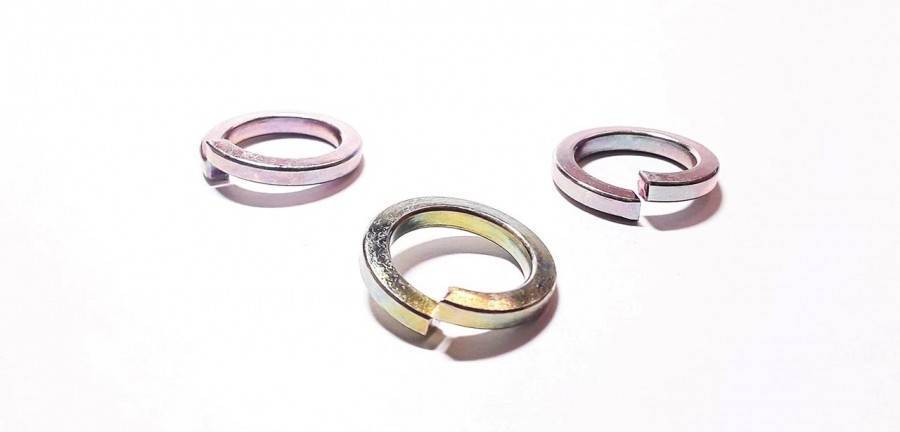

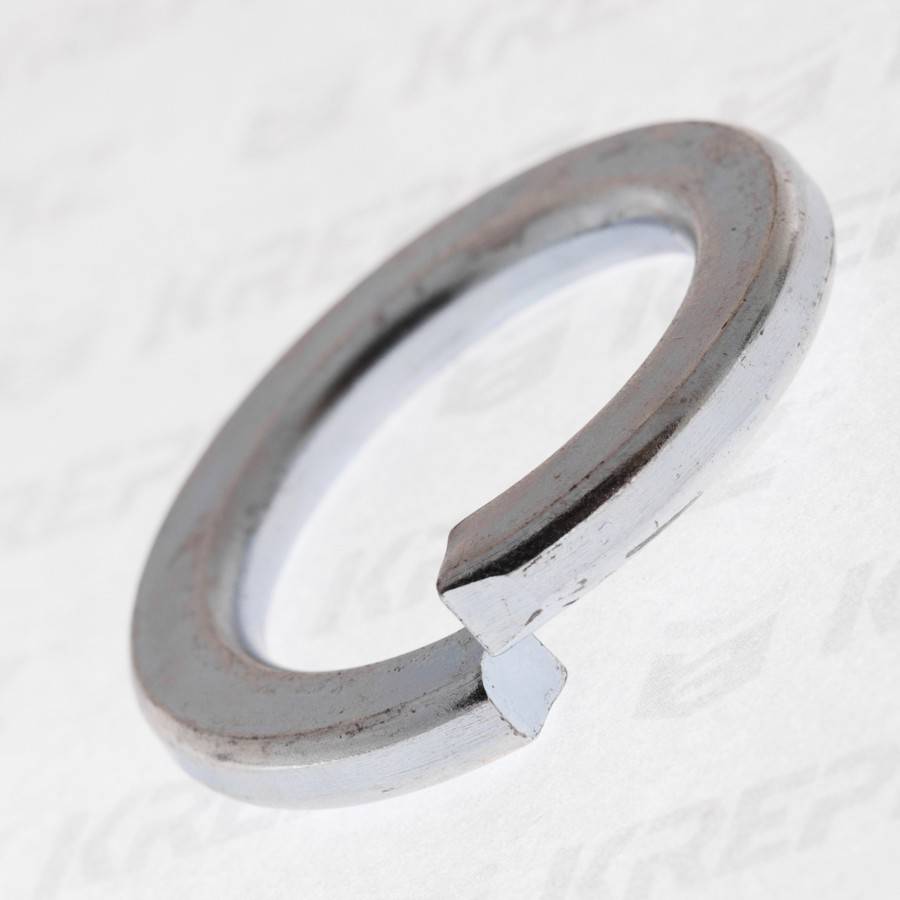

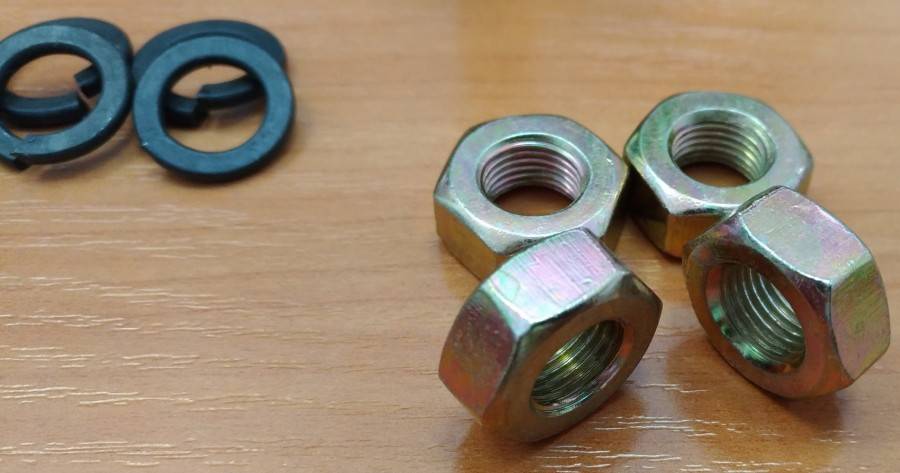

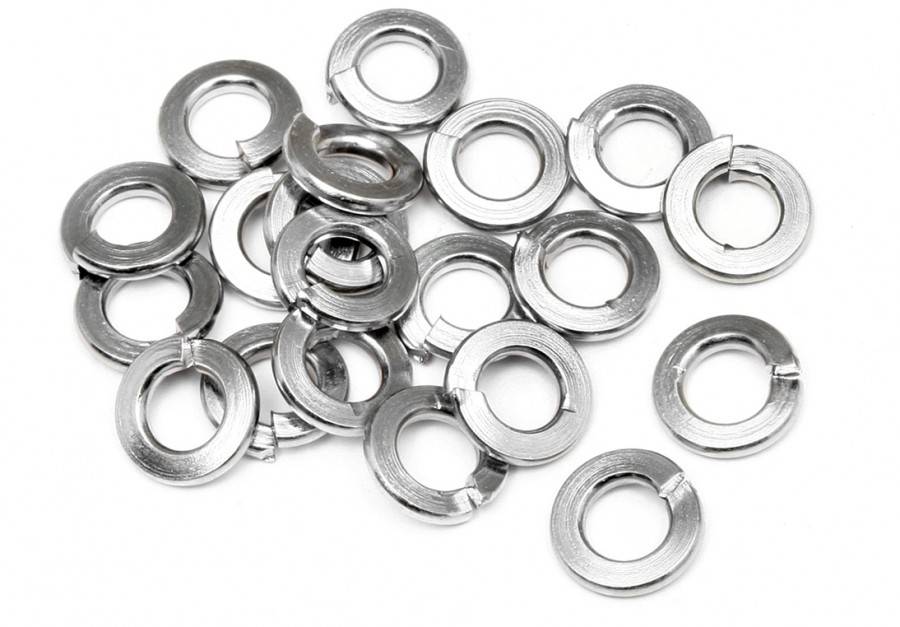

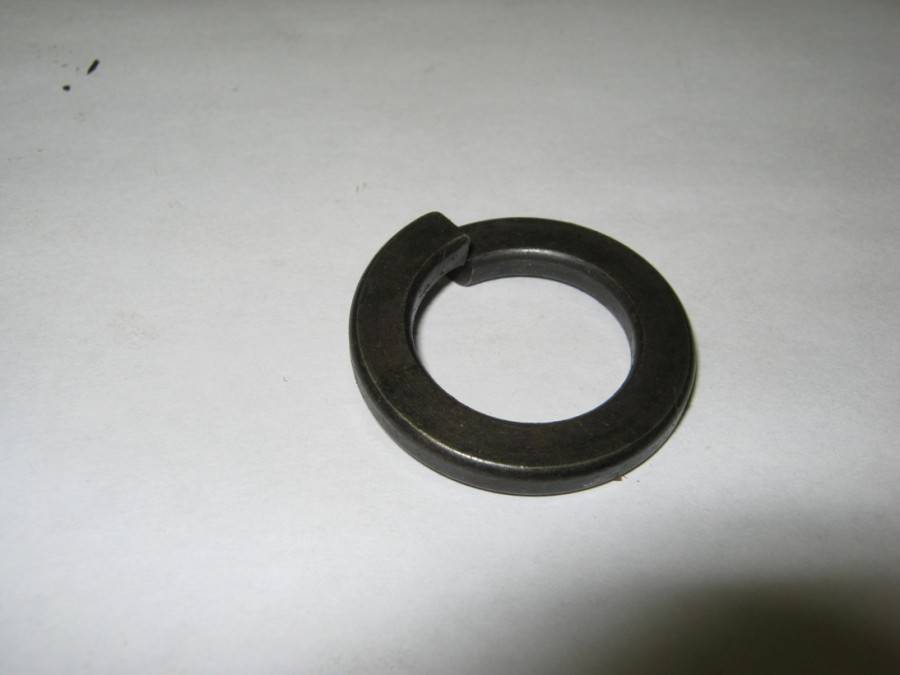

Фото шайбы-гровера
