Что можно сделать с двигателем от мотоблока: многофункциональные «кулибинские» самоделки

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

  • аккумулятор устанавливается на верхней трубе;
  • сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
  • бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса. Далее вам нужно надеть ремень на шкивы

Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.


Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Сперва:

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

Далее:

  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Далее просто:

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

Теперь:

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • дрель со сверлами по металлу;
  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • уровень;
  • молоток;
  • антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

Экскаватор своими руками из мотоблока

Небольшой экскаватор необходим во многих хозяйствах. С его помощью можно рыть котлован под фундамент, траншеи, использовать для погрузки земли, навоза и т.д.

Сделать экскаватор своими руками не только выгоднее финансово, но и более удобно, так как он будет очень миниатюрным, что повышает его функциональность. Такую самоделку удобно использовать в труднодоступных местах, куда большая техника не сможет проехать.

Можно найти множество вариаций экскаваторов из мотоблока, но в целом все они имеют примерно одинаковую конструкцию:

  • Рама
  • Стрела
  • Ковш

Стрелу и ковш можно купить уже готовыми, что существенно сократит время на изготовление всего устройства. Рама изготавливается из швеллера, профилей или труб – зависит от доступности материалов.

Гидравлика на самодельном экскаваторе может сократиться до следующих частей: ковш, стрела, рукоятка. Поворотная платформа сильно усложнит конструкцию, и для большинства мелких работ она не нужна. Гидроцилиндры заимствуются от МАЗ, КАМАЗ. Насос может быть любой – шестеренный или аксиально-поршневый.

В свободном доступе есть множество чертежей всей конструкции и ее отдельных частей, например, ковша. Также легко найти пошаговые инструкции с фото или видео с процессом создания экскаватора из мотоблока.

Вы предпочитаете покупать готовое оборудование или делать его своими руками?

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Читать также: Линия по производству пакетов из бумаги

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Как поставить двигатель от мотоблока на Муравей

Для некоторых владельцев мотоблоков легче поставить двигатель на мотороллер Муравей, чем модифицировать мотоблок, создавая адаптер или тележку.

Муравей способен перевозить грузы до 250 кг, поэтому двигатель должен быть соответствующим. Подойдет Лифан мощностью 11 л.с.

Перед началом работ необходимо «примерить» новый двигатель. Отечественные моторы меньшего размера, поэтому рама с креплением может не подойти для нового мотора. Необходимо произвести замеры, подкорректировать размеры креплений.

Отечественные и импортные двигатели имеют разное вращение – по часовой и против – поэтому необходимо установить двигатель так, чтобы он совпадал с вращением шкивов на редукторе, или переместить редуктор на противоположную сторону.

Ремень и тросик сцепления должны быть новыми. Закрепив двигатель, необходимо протянуть ремень, все детали должны быть смазаны для увеличения срока эксплуатации.

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

  1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
  2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
  3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

  1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
  2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
  3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
  4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
  5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

Простая техника

Чтобы собрать своими руками мотоблок для вспашки обычной почвы, используют двигатель от мопеда «Карпаты». Для увеличения мощности силового агрегата рекомендуется укомплектовать технику дополнительным валом. Более мощную технику можно сделать из мотоцикла Восход, Муравей, Минск.

Самодельный мотоблок, укомплектованный двигателем от мотоцикла Восход, обладает мощностью в 13,5 л.с. Зажигание демонтируется от мотороллера «Вятка-Электрон». Чтобы поддержать нормальную работу мотора, обустраивается принудительное охлаждение. Для этого используем вентилятор приточного типа. В качестве основания для рамы используется корпус редуктора, демонтированный от ЗИЛа-130. К этой конструкции привариваем стойки подрамника силового агрегата. Сам ресивер обрезаем до 243 мм. На подрамник устанавливаем карбюратор, бензобак.

Чтобы собрать приводной вал, используют отрезки шлицевых валов из следующих агрегатов:

  • коробка передач от ЗИЛа-130;
  • раздаточная коробка от ГАЗа-66.

Картер фиксируется к корпусу редуктора, в котором вырезаем окно для фиксации шестерен. Следующий этап — изготовление колес. Специалисты рекомендуют сварить колеса из стали. К диску привариваем обод, к которому навариваются грунтозацепы (16 штук).

Чтобы изготовить рычаги управления мототехникой, используем стальную трубу. Вверху рычаги соединяем поперечиной, а внизу привариваем фланцы. Чтобы переключать передачи, потребуется рукоятка. Ее можно установить на левом рычаге управления.

Чтобы присоединить навесное оборудование к мотоблоку, укомплектованному двигателем от мотоцикла, изготавливается подвеска и узлы регулировки. Для фиксации первого элемента используют кронштейн. Минус самодельной сельскохозяйственной техники — отсутствие дифференциала. Чтобы развернуться, потребуются дополнительные усилия. Но такое конструктивное решение имеет свой плюс — передвижение транспорта без корректировки водителем.

Охлаждение силового агрегата

Прежде чем сделать минитрактор с двигателем от мотоцикла Урал, подготавливается схема принудительной системы охлаждения. Без нее мотор будет перегреваться. Специалисты не рекомендуют обустраивать жидкую систему охлаждения.

Принцип такой системы можно взять от мототехники (передача усилия от коленвала на вентилятор). В торце шкива нарезаем резьбу. Чтобы его зафиксировать к коленвалу, потребуется винт М7. Приточный вентилятор укомплектован 4 лепестками, вырезанными из стального листа. Вал вентилятора представлен в виде конструкции с ведомым шкивом.

Подшипник вала устанавливают в корпус. Для изготовления защитного кольца используем стальной лист толщиной в 3 мм. Корпус с подшипниками монтируем на 4 стальные спицы в центре. Чтобы зафиксировать кольцо к мотору, потребуется 3 кронштейна. Направляющий кожух изготавливается из дюралюминия. Эта деталь уменьшает рассеивание потока воздуха от вентилятора.

Самодельный минитрактор укомплектовывается КП от «Победы», мостом от «Москвича 408». Колеса можно снять с УАЗа, а диски — от Volvo. Чтобы изменить направление вращения, разворачиваем на мосту редуктор на 180º. С помощью цепей можно получить компактную минитехнику (по длине как «Урал»).

Чтобы собрать тяжелый мотоблок, используется двигатель от мотоцикла ИЖ. Так как скорость движения техники в процессе эксплуатации низкая, поэтому устанавливается система принудительного охлаждения. Для этого используют электрический вентилятор либо устройство с приводом. Чтобы направить поток воздушных масс на рабочий цилиндр силового агрегата, устанавливается защитный кожух.

Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого понадобится определенный опыт и накопленные знания, с большим запасом терпения и труда. Итогом подведенной работы будет надежная фермерская машина, приспособленная практически к любым условиям. Если же появится неисправность, ремонтом будет замена поломанной детали, или отказавшего узла.

Например, если взять подмоторную раму или силовой агрегат: они изготовлены на производстве. Если рассмотреть редуктор-переходник, он взят из главной передачи мотоколяски.

1 Мотоблок на базе мотороллера Муравей

Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

Фирменный мотоблок Муравей

1.1 С чего начинать изготовление агрегата?

Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

  1. Рама.
  2. Двигатель.
  3. Ходовая часть на базе двух колес.

К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

1.2 Рама для мотоблока

На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

1.3 Двигатель мотоблока

При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

1.4 Цепной редуктор

С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

Самодельный редуктор для мотоблока

1.5 Самодельные колеса

Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

Предшественники «Муравья»

Каждый из вышеперечисленных мотороллеров легкового типа в дальнейшем был переоборудован в грузовой мотороллер «Муравей», технические характеристики которого кардинально отличались от легкового наличием кузова. Все выпущенные грузовые мотороллеры, так же как и легковые, носили различные индивидуальные индексы. Уже в 1957 году свет увидел прародитель «Муравья» — «ТГ-200». На его базе было налажено и производство мотороллеров «ТГ-200Ф» (с кузовом-фургоном) и «ТГ-200И» (изотермическим фургоном). Все модификации и изменения, прослеживающиеся от модели к модели легковых мотороллеров, последовательно и незамедлительно отражались и на грузовых моделях

Единственное, на что стоило бы обратить отдельное внимание, – это постепенное увеличение грузоподъемности кузова

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Пошаговые инструкции по изготовлению

Далее будут представлены подробные инструкции и рекомендации, как изготовить мопед из бензопил различных марок с помощью приспособлений, а также как произвести мопед из велосипеда и мотора от бензопилы.

Как сделать мопед из бензопилы Урал

Мопед будет состоять из рамы, которая повторяет форму рамы велосипеда, двигателя и редуктора, которые собираются из мотора бензопилы марки «Урал», бачка для топлива, тормозной системы.

Для того чтобы алгоритм сборки был понятен, представим его поэтапно с помощью фотографий.

Шаг 1. Берем пилу марки Урал и очищаем ее от загрязнений, если они имеют место быть.

Шаг 2. От бензопилы отсоединяется редуктор и двигатель, демонтируется пильная цепь и полотно. Дополнительно подбирается приводная звездочка велосипеда. Можно использовать звездочку, которая запрессована на раму с помощью подшипников.

На фотографии представлена звездочка в сборе с фрагментом рамы.

Шаг 3. Болгаркой срезаем педаль, оставив только место крепления.

Должна остаться вот такая конструкция.


Рисунок 4. Ниже мы еще вернемся к нему

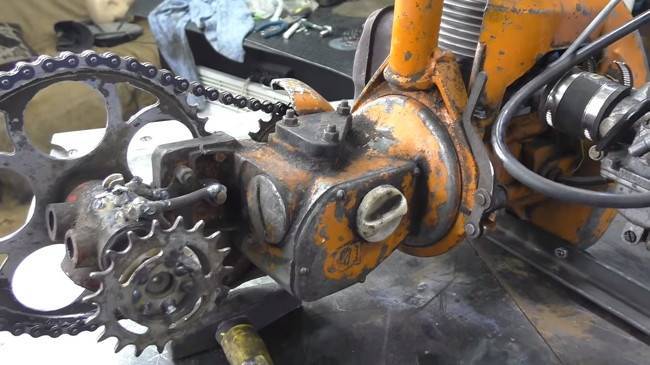

Шаг 4. Примеряем звездочку к редуктору двигателя бензопилы.

Шаг 5. К стороне, с которой болгаркой удалили педаль (рисунок 4), привариваем ведущую звездочку велосипеда.

Шаг 6. Конструкцию из звездочек привариваем на прутках к редуктору бензопилы с соблюдением соосности ведущей звездочки редуктора бензопилы и приводной велосипедной звездочки.

Подвижные части двигателя мопеда закрываются кожухами, а сама конструкция закрепляется на специальных кронштейнах над задним колесом мопеда.

Шаг 7. С руля велосипеда снимаются полимерные накладка, а в трубках просверливаются отверстия для монтажа акселератора (газа). Управление газом производится через тросик натяжения к пружине акселератора на двигателе.

Шаг 8. Также на рукояти монтируется система пуска (кнопка старт-стоп), которая ограничит движение приводящей цепи после того, как двигатель будет заведен магнето.

В итоге должно получится вот такое транспортное средство.

Которое заводится посредством магнето.

Как сделать мопед из бензопилы Дружба

Отличие от сборки мопеда с использование мотора пилы «Урал» состоит в том, что у «Дружбы» более тяжелый и мощный двигатель, который можно расположить только на нижней раме.

В идеале должна получится подобная конструкция.

Но возможны разнообразные вариации с инженерной конструкцией и геометрией рамы, а также с различным диаметром колес.

В остальном сборка мопеда аналогична, но только в данном случае приводящая шестеренка двигателя бензопилы напрямую соединяется цепью с приводной шестеренкой заднего колеса.

Кстати, для удобства и освещения дороги в вечернее время на мопед можно повесить фонарь, который будет «питаться» от небольшого генератора, преобразующего вращение колеса в электроэнергию.

Рекомендуем почитать интересные статьи о том, как сделать из бензопилы Дружба мотоблок и снегоход, что еще полезного можно сделать из этой пилы читайте здесь.

Как сделать мопед из бензопилы и велосипеда

Алгоритм производства мопеда с двигателем от бензопилы на велосипедной раме уже представлен в статье в качестве типовой инструкции изготовления.

Но также необходимо учесть ряд нюансов, которые касаются рекомендаций по конструкции велосипеда, мощности пилы, использования дополнительных приспособлений.

Итак, рекомендации:

  • Необходимо подбирать модели велосипедов с «мужской» рамой. Данная конструкция отличается жесткостью и лучшей управляемостью при работе двигателя. Кроме того, она позволяет эргономичное и надежное крепление двигателя к раме.
  • Лучше всех себя зарекомендовали пилы марок «Урал 2Т» и «Дружба М», их мощность в 3 кВт позволяет разогнать мопед до 40 км/ч.
  • В качестве бачка для топлива достаточно резервуара емкостью до 2 литров. В качестве бачка можно использовать бутылку.

Мопед из бензопилы Штиль

Изготовление мопеда из бензопилы марки «Штиль» также аналогично производству мопедов из прочих моделей бензопил.

Но есть один очень удобный нюанс, который крайне удобен касательно применения в мопедах. Редуктор и звездочка двигателя бензопилы Штиль находится сбоку от корпуса, что позволяет существенно уменьшить конструкцию сборного редуктора в мопедах.


При использовании бензопилы Штиль, крутящий момент передается с помощью шкивов и ремня.

А после изготовления рамы, «подвеса» бачка, тормозов и фонаря, монтажа двигателя получится примерно вот такая конструкция.


Так выглядит готовый вариант самодельного мопеда с использованием бензиновой пилы Штиль 180

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
