Как изготовить самодельный картинг из бензопилы

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Универсальность бензиновых цепных пил доказана не только их многозадачностью и функциональными возможностями, но и изобилием полезных самоделок, которые народные умельцы научились делать своими руками. Они экономят средства на покупку дорогих заводских устройств, на которых у большинства людей банально нет денег. Но, как говорится, голь на выдумки остра. Поэтому, говоря о бензопилах многие представляют не только лесоповал или обрезку фруктового сада, но и лебедки, ледобуры, лодочные моторы, болгарки, пилорамы, которые технически грамотные мастера научились приспосабливать из всеми любимого бензинового инструмента.

Не меньшего внимания заслуживают средства перемещения – велосипеды, мопеды, картинги, квадроциклы и многое другое, что можно собрать с использование цепной пилы с бензиновым мотором. О том, как и из чего их воссоздать и удивить окружающих невероятной моторизированной конструкцией, мы и поговорим в данной статье.

Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками

Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.

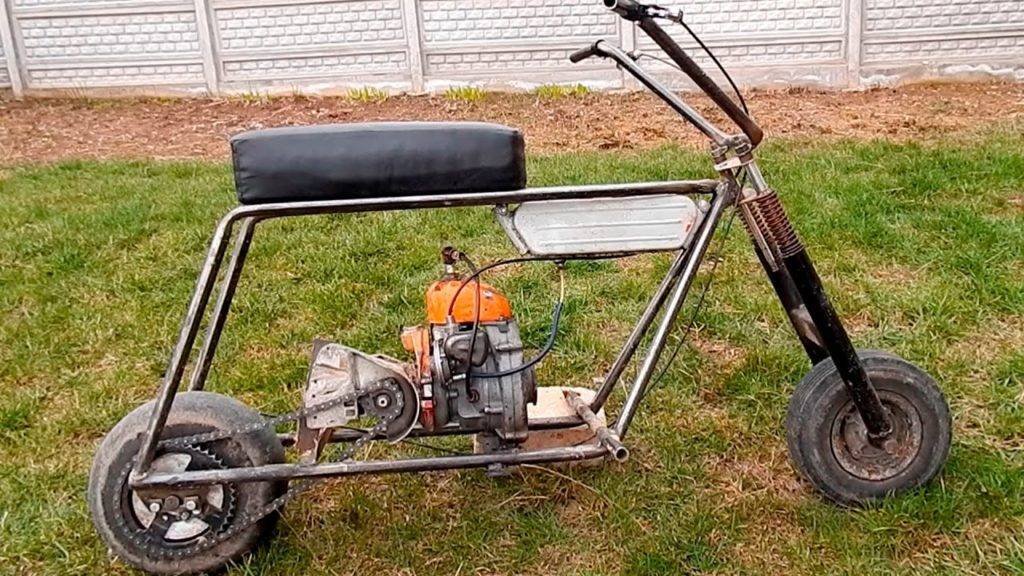

Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.

Для сборки потребуется:

  • двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
  • резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
  • рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
  • переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
  • детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
  • ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.

Сборка мопеда из бензопилы должна выполняться в таком порядке:

  1. В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
  2. Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
  3. Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
  4. На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
  5. Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.

Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.

Как из велосипеда и бензопилы сделать мопед?

Чтобы собрать самодельные мопеды из бензопилы, изготовителям потребуются:

  • колеса, полностью собранная тормозная система, амортизаторы и труба для отвода выхлопных газов – это нужно снять со старого мопеда;
  • проваренная рама от старого не используемого велосипеда;
  • дрель, болгарка, сварочный аппарат и другое оборудование.

Алгоритм дальнейших работ по сборке мопеда должен быть таким:

  1. Если конструктор не смог найти готовую раму от старого велосипеда, то ее нужно сделать самостоятельно. Для этого необходимо сварить между собой металлические трубы так, чтобы получился треугольник. К готовому каркасу для мопеда потребуется дополнительно приварить еще 2 трубы, которые придадут конструкции жесткости и устойчивости. Далее на каркас нужно закрепить мягкое сиденье и руль;
  2. На следующем этапе конструктор должен организовать передачу усилия, создаваемого двигателем от бензопилы на органы передвижения мопеда. Для этого заранее необходимо снять с готового велосипедного каркаса переднюю звездочку и педали. После этого на вал используемого двигателя и боковую часть заднего колеса мопеда потребуется установить звездочки;
  3. Затем заднее колесо необходимо установить на опорную раму и соединить обе звезды при помощи цепи.

Для стабильной передачи непрерывного усилия от мотора на установленное ведущее колесо на мопед из бензопилы необходимо монтировать редуктор, заранее заправленный новым трансмиссионным маслом.

Какие нужны детали?

Для того, чтобы собрать конструкцию мотовелосипеда понадобятся следующие материалы:

  1. мотор от бензопилы
  2. колеса от велосипеда 2 шт.
  3. бачок, осветительная фара, сидение от мотоцикла или другого подходящего агрегата
  4. баллончики с краской 4 шт. и малярный скотч
  5. металлическая труба 16-20 мм.
  6. трос
  7. цепь
  8. велосипедные звезды
  9. передняя и задняя велосипедные вилки
  10. ось
  11. шланг
  12. пластиковый бутыль
  13. капельница
  14. руль
  15. ручка газа

Надо отметить, что на современном рынке имеются уже готовые комплекты, включающие в себя все необходимые детали для осуществления самоделки. Но тут вопрос в цене. Если есть желание сэкономить и использовать ненужные детали, завалявшиеся в сарае, то придется постараться самостоятельно.

Мотовелосипед из бензопилы своими руками

Не каждый счастливый обладатель велосипеда в восторге от необходимости крутить педали и тратить свои силы. Более удобным и менее затратным в силовом отношении является моторизированный велосипед.

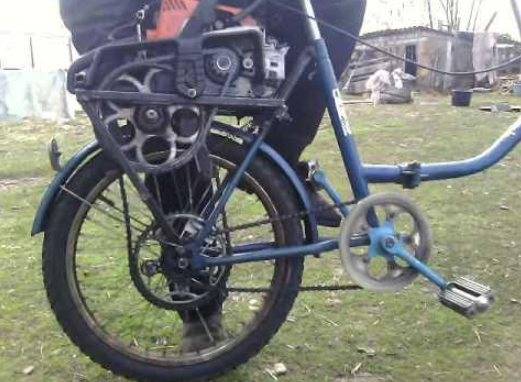

Велосипед с мотором от бензопилы своими руками сделать не так сложно, как кажется на первый взгляд. Для этого понадобится:

  • велосипед;
  • пила с мощностью бензомотора не менее 2000 Вт – от этого показателя будет зависеть, сможет ли он тронуться с места. Как показывает практика, мощности двигателя в 2 л.с. вполне достаточно, чтобы мотовелосипед развил скорость до 40 км/ч;
  • резервуар для будущего топливного бачка;
  • тросик от старого велосипеда;
  • рукоятка, чтобы была возможность регулировать дроссельную заслонку;
  • болтовые стяжки, гайки и другие мелкие расходные материалы для создания креплений;
  • соединительные элементы для создания сообщения колес с двигателем.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Болотоходы и пневмоходы как доработанная версия вездеходов


Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Как собрать квадроцикл из бензопилы своими руками?

Квадроцикл – это самая габаритная самоделка из всех видов оборудования, которое можно собрать из бензопилы. В связи с этим на изготовление этого средства передвижения у конструктора уйдет больше времени, сил и деталей. Порядок сборки квадроцикла должен быть таким:

  1. Вначале оператор должен изготовить подвеску для передней части агрегата. Для этого подойдут трубы, несколько самодельных рычагов, а также поворотные кулаки, предварительно снятые с неработающего детского квадроцикла;
  2. Далее потребуется установить заднюю ось, заранее оборудованную звездой. Ее необходимо закрепить на корпусных подшипниках;
  3. После этого к раме нужно прикрепить двигатель от разобранной бензопилы, а также коробку передач, заранее снятую со старого мопеда;
  4. Для передвижения собранного квадроцикла из бензопилы подойдут 4 колеса, взятые от мотоблока;
  5. В конце останется установить на самоделку руль и сиденье.

Готовый квадроцикл можно покрыть грунтовкой и покрасить для защиты от ржавчины.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

  • трансмиссию;
  • выхлопные части;
  • тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

  1. Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
  2. Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
  3. Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
  4. Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Важно Как сделать свет на мотоблоке своими руками

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

  1. Болотоход.
  2. Мотосани (аэросанки).
  3. Снегоход.
  4. Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

  1. Стандартные диски и крепежи сваривают трубками из металла.
  2. Изготавливают большие камеры с более надежным креплением.
  3. На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
  4. Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

  • самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
  • бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

  • для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
  • прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
  • при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
  • тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Сборка шасси и рулевой колонки

  • Сборку шасси стоит производить точно по чертежу, который лучше сделать в натуральную величину на миллиметровой бумаге, наклеенной на какой-либо плотный материал. Чертёж должен быть выполнен в нескольких проекциях. Металлическую трубу необходимо разрезать на части в соответствии с вашим проектом. У большинства видов картингов угол развала передних колёс чуть меньше, чем задних. Благодаря такой конструкции колеса могут поворачиваться, давая возможность шасси слегка крутиться. Для достижения такого эффекта, нужно закрепить ось поворота на передних углах, в том месте, где будут находиться колеса, чтобы была возможность небольшого прокручивания. Для облегчения работы можно сделать меловой чертёж вашего картинга на полу и выкладывать на него детали;
  • далее необходимо сварить все части рамы в соответствии с вашим чертежом. На время сварочных работ прижмите детали шасси бетонной плитой. Проверьте прочность сварочных швов. Шасси должны иметь достаточную прочность, чтобы выдерживать вес двигателя и ваш вес. Вставка клиньев во всех углах поможет увеличить прочность. Чтобы облегчить работу закрепите шасси в приподнятом положении с помощью бетонных блоков;
  • присоедините заглушки передней оси. Ось нужно сформировать из металлической трубы диаметром 2 см и прикреплённых к раме двух втулок. Конструкцию скрепляют болтами и шайбами. Заглушки стоит устанавливать перед началом работы с рулевой колонкой;
  • установка задней оси. Её нужно установить таким образом, чтобы она была приварена к раме, но могла свободно вращаться. Этого можно добиться, если прикрепить опорный кронштейн держателя к задней оси. Затем стальную пластину нужно приварить к шасси, укрепив её болтами и гайками, так чтобы подшипник оказался прижатым. Чтобы облегчить свою работу можно купить готовую конструкцию, которая называется «опорно-подшипниковые узлы».
  • далее делается сиденье и днище картинга из заготовленной заранее фанеры или металла. Сделать водительское кресло можно из простого сиденья с подушкой. Можно не возиться с самостоятельным изготовлением, а использовать сиденье от старого картинга или подходящее по размерам автомобильное кресло. Кресло должно быть сделано так, чтобы водитель при резких поворотах плотно сидел в нём и не смещался в сторону наклона. Не забудьте оставить достаточно места для рычагов, педалей и руля.

Мопед из бензопилы

На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.

Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.

Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.

Самодельный мопед из бензопилы (21 фото)

Самодельный мопед трёхколёсник сделанный из двигателя от бензопилы Урал: фото самодельного трицикла с описанием, а также видео испытаний мопеда.

Ось устанановлена на 3 х корпусных подшипниках.

Задняя ось диаметром 20 мм и длинной 700 мм. Выточил ступицы под звёздочку тормозной диск и колеса. Правое колесо закреплено на оси на шпонке левое свободно вращается на подшипниках.

Рама сварена из полдюймовой трубы.

К выхлопной бензопилы приварен самодельный глушитель. Рулевая колонка взята от велосипеда, вилка самодельная.

Вот такой оригинальный трайк построил умелец из обычной бензопилы.

Рекомендуем посмотреть видео испытаний самодельного мопеда из бензопилы.

Автор самоделки: Гайнетдин Булатов.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Как на велосипед поставить двигатель от бензопилы?

После сборки каркаса и организации передачи крутящего момента, мопед потребуется укомплектовать двигателем. Для его монтажа лучше всего подготовить отдельную металлическую платформу, которая будет приварена к опорной раме над задним колесом. В платформе потребуется просверлить несколько отверстий для крепления силового агрегата. Это позволит оператору открутить винты и снять ДВС с мопеда для его дальнейшей установки на бензопилу.


После установки силового агрегата его потребуется соединить с органами передачи создаваемого крутящего момента. Для этого к рычагу встроенной системы зажигания потребуется подключить дроссельную металлическую заслонку и штатное полностью исправное сцепление для изготовленного мопеда. При этом силу натяжения используемых тросов нужно рассчитать так, чтобы при запуске двигатель мгновенно включался и начинал раскручивать ведущее колесо.

Картинг из бензопилы – особенности сборки

Чтобы собрать эту самоделку, потребуется снять с используемой в хозяйстве бензопилы рукоятки, топливный бак, режущие органы, зубчатую рейку и встроенный тросик, соединяющий ручку газа и двигатель.

В дальнейшем оператору предстоит:

  1. Переделать штатную звездочку бензопилы. Для этого необходимо аккуратно сточить все ее зубья до произвольных размеров, так как внешний диаметр детали большой роли не играет. К полученной заготовке потребуется приварить предварительно сточенную минскую звездочку;
  2. Организовать место для крепления силового агрегата на подрамник. Для этого в кожухе охлаждения необходимо просверлить 2 небольших отверстия, диаметр каждого из которых должен составлять примерно 8 мм. Их нужно рассверлить в штатных отверстиях, изначальным диаметром по 6 мм каждое;
  3. Собрать крепкий и максимально стойкий к вибрации подрамник. Для его конструирования подойдет листовая 3-миллиметровая сталь, к которой нужно приварить 2 уголка с размерами 35×35 мм. В уголках нужно заранее просверлить отверстия с точным диаметром 8,5 мм – они потребуются для неподвижной фиксации силового агрегата от бензопилы. В противоположной части стальной пластины необходимо вертикально приварить металлический уголок с размерами 35×35 мм – он будет необходим для установки используемого редуктора. Кроме того, на пластине потребуется установить гайку типа М 10×1,5 мм для возможности натяжения цепи;
  4. Для установки редуктора его потребуется перевернуть другой стороной;
  5. Приварить направляющие к обратной стороне стальной пластины. Их можно заранее сделать из половинок металлических труб размерами 30×2 мм;
  6. Установить стальную пластину с приваренными к ней деталями на шасси, взятое от старого картинга АКУ 89;
  7. Оборудовать самоделку из бензопилы сиденьем, рулевым колесом и тормозной системой. Если в процессе сборки окажется, что глушитель от ДВС направлен на водителя, то его потребуется сместить в сторону, или удлинить при помощи куска металлической трубы.

Самодельный квадроцикл на основе мотоблока

Квадроцикл имеет хорошую проходимость, манёвренность и высокий уровень безопасности. Он напоминает четырёхколёсный мотоцикл. Зачастую квадроцикл создаётся на базе мотоблока Нева.

Пошаговая схема изготовления:

  1. Модифицируются колёса. В агрегате колёса разводятся на одинаковое расстояние от кузова заводскими адаптерами;
  2. Переделывается и усиливается рама. Лучше использовать готовую основу от мотоцикла, которая достаточно крепкая и не станет причиной проблем в дальнейшем;
  3. Монтируются диски. Можно воспользоваться низкопрофильными дисками. Сгладить трение между резиной и ободом возможно специальными тканевыми прокладками;
  4. Надеваются шины. Подходят камеры от грузовых автомобилей. Можно взять колёса с малым давлением. На агрегат не нужно устанавливать амортизаторы.

После несложных действий готовый квадроцикл из мотоблока испытывается на просёлочной дороге.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.
