Самосвал на новом шасси
Много лет подряд производством самосвалов на шасси горьковских грузовиков занимался специализированный Саранский завод автосамосвалов. Продукция САЗ широко применялась в сельском хозяйстве и коммунальных службах.

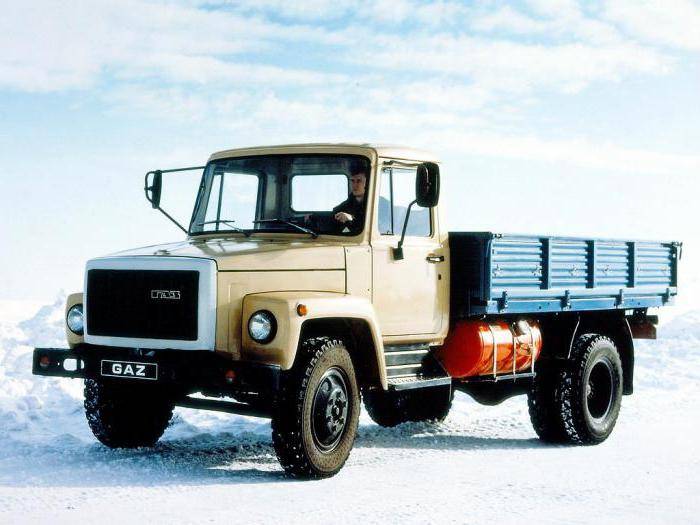

Во второй половине 80-х годов Горьковский автозавод освоил производство нового базового грузовика ГАЗ 3307 с бензиновым двигателем. В 1994 году начался выпуск дизельной версии грузовика с индексом 3309. Оба типа шасси поставляются в Саранск, где на них собирают самосвалы с трехсторонней разгрузкой. Дизельный вариант грузоподъемностью 4000 кг имеет обозначение ГАЗ САЗ 35071.
На самосвальных шасси применяется рама, укороченная на 152 мм в задней части. На задней поперечине отсутствует буксирный прибор, но установлены крюки на лонжеронах. Еще одним отличием является смещение кронштейна запасного колеса ближе к заднему мосту.
Чем оборудован самосвал
Самосвал ГАЗ-САЗ-35071 оборудован стандартной кабиной на 2 места, за которой находится цельнометаллическая платформа площадью 8 м 2 на вспомогательной раме. По периметру платформа имеет борта, которые сзади и по бокам откидываются. Откидывающиеся элементы смонтированы на поворотных шарнирах и снабжены специальными устройствами для облегчения закрывания. Фиксация производится вручную. В нужный момент разгрузки они раскрываются.
В стандартном исполнении высота бортов самосвала — 62 см. Их можно наращивать до 1,25 м посредством наставных панелей. Увеличение высоты позволяет получить объем кузова больше в 2 раза. Таким образом, повышается вместимость, что удобно при перевозке габаритных и легких грузов.
Гидроцилиндр опрокидывания
Платформа ГАЗ САЗ-35071 опрокидывается при включении телескопического гидроцилиндра. Он состоит из 3-х элементов, обеспечивающих наибольший ход 670 мм. Резервуар с маслом для гидросистемы объемом 16 л находится на раме. Давление в гидроприводе создается шестеренчатым насосом НШ 32УК-3, расположенным на КОМ. Крутящий момент к приводу насоса передается от промежуточного вала КПП.
Необходимое направление разгрузки устанавливается переключателями крана управления. В поднятом положении платформа фиксируется механическим упором. Водитель управляет разгрузкой и подъемом платформы непосредственно из кабины. Один рычаг включает отбор мощности, а вторым выбирается направление разгрузки. Рычаги выведены на специальную панель с вырезами, расположенную на полу.
Кабина
ГАЗ 3507 комплектуется металлической 2-дверной кабиной капотного типа. В салоне могут свободно разместиться 2 человека. Кресло водителя регулируется по высоте и углу наклона спинки. Основные органы управления и рычаг контроля гидропривода корпуса установлены перед водителем. На приборной панели присутствуют датчики, показывающие состояние основных систем машины. Внутри имеется отопительная система для поддержания нормальной температуры в зимнее время (кондиционер отсутствует). Для бензиновых версий рулевое управление выполнено в формате глобоидного червяка, для дизельных моделей – системой «винт-шариковая гайка». Гидравлического усилителя для ГАЗ 3507 не предусмотрено (доступен в качестве опции для малого количества дизельных версий). При эксплуатации в салоне ощущается шум и вибрация, потому для дальних переездов модель используются очень редко. Спальная зона в кабине отсутствует.
Платформа
Модификации автомобиля отличаются конструкцией, габаритными размерами кузова и способом его откидывания. Грузовая платформа версий 35071 и 3507-01 имеет длину 3,516 м, ширину — 2,28 м, высоту — 0,62 м (1,25 м с надставными бортами). Ее площадь равна 8 м2, объем — 5 м3. Наращенные борта увеличивают последний параметр в два раза. При этом боковые и задний борта откидные, поэтому разгрузка может быть осуществлена в три стороны.
Смотреть галерею
Позже появился новый вариант платформы для данных версий. Она отличается длиной (3,484 м) и шириной (2,304 м) от прежней.
Кузов самосвала оснащен телескопическим гидравлическим приводом одностороннего действия, состоящим из трех выдвигающихся секций, суммарная длина которых равна 0,667 м. Данный механизм обеспечивает опрокидывание кузова на 45° набок либо на 50° назад. Процесс опрокидывания и возврата в исходное положение занимает 30 секунд. Существуют варианты с итальянским приводом. Габаритные размеры данных версий составляют 6,471 м в длину, 2,456 м — в ширину, 2,32 м — в высоту (по кабине).
Модификации 35072 и 35072-10 имеют другой кузов. К тому же их подразделяют на версии 0000010 и 0000015. Габаритные размеры кузова составляют 3,05 м в длину, 2,337 м — в ширину и 0,586 м (0000010) либо 0,781 м (0000015 за счет наличия козырька) — в высоту. Площадь его пола равна 7,1 м2, объем с надставными бортами — 4 м3 (0000010) либо 5,4 м3 (0000015). У данных вариантов откидной только задний борт (усиленный у первой версии), следовательно, разгрузка может осуществляться только в этом направлении.
Смотреть галерею
Гидравлический привод также обеспечивает откидывание кузова исключительно назад на 50°. Длина таких машин составляет 6,163 м, ширина — 2,7 м, высота по кабине — 2,35 м. Причем 35072-10 чуть больше в длину и высоту. Визуально демонстрируют различия вариантов кузовов автомобиля ГАЗ-САЗ-3507 фото, представленные в статье.
Надрамное устройство
ГАЗ-САЗ-3507 оснащен специальным надрамным устройством, на который устанавливается самосвальная грузовая платформа. Данное устройство обладает тремя отдельными узлами, а именно передние и задние балки, ну и сам надрамник.
Фронтальная балка представлена в виде полого бруса, являющегося по сути гнутым металлопрофилем. Верхняя плоскость балки имеет приваренную пару кронштейнов, на которых установлены резиновые буферы. Нижняя плоскость обладает кронштейнами, посредством которых она и устанавливается в рамной конструкции грузовика. Концы балки имеют боковые накладки и пару приваренных осей, имеющих передние опорные кронштейны платформы, ну и несколько кронштейнов, закрепляющих передний боковой фонарь и боковую защиту.
Надрамник представлен сварной рамной конструкцией, закрепленной на раме автомобиля посредством болтов. Он имеет две продольные балки и поперечины, соединяющие их между собой. Помимо соединения поперечины также выполняют функцию упора для гидравлического цилиндра подъемного механизма. Левая продольная балка оснащена предохранительным упором, фиксирующим поднятую назад грузовую платформу. Для смягчения ударных нагрузок подрамник также обладает резиновыми буферами.
За основу для задней балки был взят прямоугольный металлический профиль. Верхняя плоскость оснащена упорными кронштейнами и опорами, взаимодействующими с задними опорно-поворотными устройствами кузова. Боковая и нижняя плоскость обладают кронштейнами, позволяющими прочно закрепить данную балку к рамной конструкции грузовика.
Задние фонари установлены к задней балке также при помощи кронштейнов. Помимо этого здесь присутствует держатель номерного знака, задний боковой габаритный огонь и контурные огни.
Возможные неисправности грузовика
Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.
С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

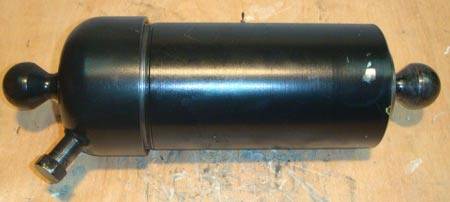

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507
Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:
- жесткая погрузка и разгрузка;
- перевозка негабаритных вещей;
- езда по грунтовой дороге;
- эксплуатация в суровых погодных условиях.
В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр
В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки
Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию. К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования
В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло
Восстановление технического состояния
Отдельные водители утверждают, что ремонт допустимо провести при помощи схожих по физическим параметрам деталей, но опыт говорит об обратном. Каждый грузовой автомобиль имеет определенный запас прочности, позволяющий выдержать конкретные физические нагрузки. При выборе неоригинальных запасных частей для ГАЗ САЗ 3507 велика вероятность снизить грузоподъемность или выносливость транспортного средства.
Распространенная проблема грузовика — повреждение кузова, вызванное несоблюдением весовых норм
Горьковский автозавод многократно акцентировал внимание эксплуатирующих организаций на том, что машина построена на базе ГАЗ 3307. Это накладывает строгие ограничения, касающиеся максимального веса для перевозки — 4400 кг
Превышение указанного значения приводит к повреждению днища кузова, ремонт которого отнимет время и деньги.

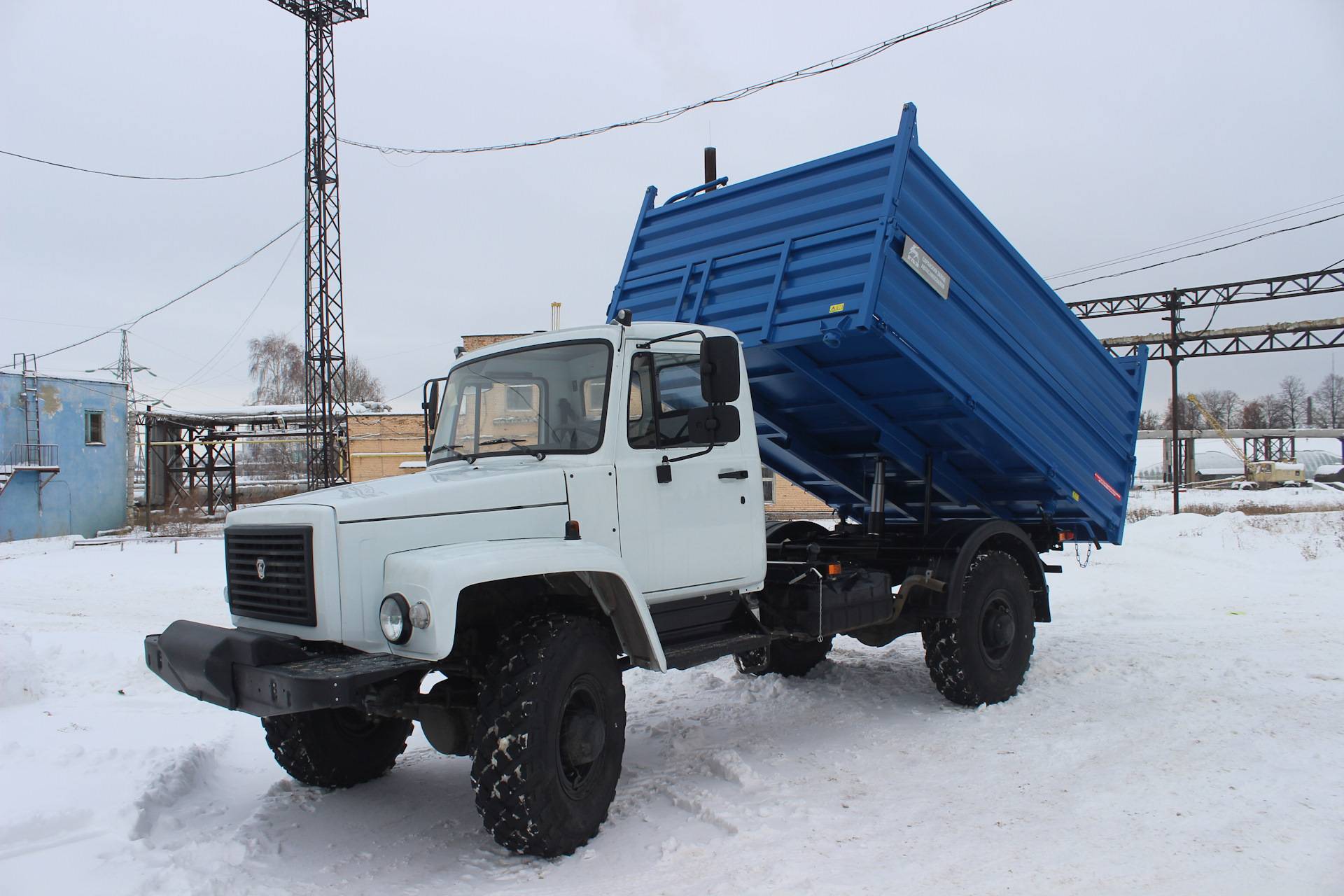

Вариант подъема кузова в бок грузовика САЗ 3507 Нельзя сильно хлопать бортами кузова при закрытии, иначе крепления и сами створки выйдут из строя. При срочной погрузке или разгрузке створки принимают на себя всю силу удара. В связи с этим их ремонт является далеко не последней причиной для обращения на СТО. Завершает перечень проблем, связанных с кузовом, неправильная разгрузка перевозимых вещей. Схема грузовика ГАЗ предусматривает устройство для механизированной разгрузки. Для этого используется гидравлический механизм. Производитель рекомендует равномерно размещать груз в кузове, иначе автомобиль с одной из сторон испытывает повышенные нагрузки. При снятии негабарита необходимо дополнительного его зафиксировать.

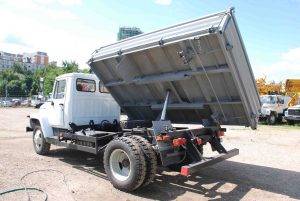

Подъем кузова cамосвала ГАЗ САЗ 3507
В противном случае груз давит на гидравлический механизм, вызывая его ускоренный износ. Помимо кузовной части, грузовая модификация ГАЗ 3307 испытывает часто проблемы с коррозией швов. Ошибочно транспортное средство воспринимается в качестве всепогодного грузовика. С одной стороны двигатель и сам корпус рассчитан на езду по грунтовым дорогам со следами гравия, но с другой стороны автомобиль нуждается в регулярном обслуживании. Не реже 1 раза в 2 месяца проверяются швы на корпусе.
Трансмиссия
Грузовики ГАЗ-53 комплектовались единственным видом коробки передач – четырехступенчатой, механической. На машинах выпуска до 1983 года применялись синхронизаторы на двух высших передачах. Впоследствии от них отказались из-за частых отказов и поломок.
Для комплектации самосвальных шасси для машин ГАЗ-САЗ-53Б использовалась специальная коробка со скругленными зубьями шестерни третьей передачи. Форма зуба обеспечивала безударное включение коробки отбора мощности.
На ранних грузовиках применялось позаимствованное у ГАЗ-51 сухое сцепление с механическим приводом, но с увеличенным диаметром дисков и встроенным демпфером крутильных колебаний.
На всех машинах 53-го семейства между коробкой и мостом устанавливался карданный вал, состоявший из двух секций с промежуточной опорой. На грузовике ГАЗ-53Ф использовался задний мост от 63-й модели. После перехода на 8-цилиндровый мотор стал применяться мост типа «банджо» с гипоидной главной парой.
Устройство
ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.
Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.
Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.
ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.
Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.
Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.
Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.
Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.
Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.
Кабина
В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.
Габаритные размеры
- длина – 6470 мм;
- ширина – 2460 мм;
- высота – 2350 мм;
- колесная база – 3770 мм;
- длина платформы – 3516 мм;
- ширина платформы – 2280 мм;
- высота платформы – 620 мм;
- объем кузова – 5-10 кубометров;
Технические характеристики
Таблица 1 Технические характеристики автомобиля-самосвала
| Наименование | Модель автомобиля-самосвала | |
| 3507-01 | 35071 | |
| 1 | 2 | 3 |
| Модель шасси | 33072 | 3309 |
| Масса перевозимого груза, кг | 4250 | 4000 |
| Масса снаряженного автомобилясамосвала, кг | 3600 | 3940 |
| Полная масса автомобиля-самосвала, кг | 8000 | 8090 |
| Распределение нагрузки на дорогу от полной массы автомобиля-самосвала, Н (кгс): | 1960 (2000)5880 (6000) | 2060 (2100)5870 (5990) |
| Максимальная скорость движения автомобиля-самосвала полной массой на горизонтальном участке прямого шоссе, км/ч, не более | 90 | |
| Контрольный расход топлива на 100 циклов разгрузок кузова, л* | 3,5 | 3 |
| Контрольный расход топлива, л/100 км, при движении с постоянной скоростью 60 км/ч, не более* | 19,6 | 14 |
| Гидравлическое опрокидывающее устройство | Гидроцилиндр 3507-01-8603010-03 телескопический одностороннего действия, с тремя выдвижными звеньями | |
| Суммарный ход звеньев, мм | 667 | |
| Заправочная емкость гидросистемы, л | 16 | |
| Коробка отбора мощности (КОМ) | Механическая односкоростная, совмещенная с насосом и краном управления | |
| Привод КОМ | От шестерни заднего хода промвала КП. | |
| Насос | НШ 32УК-3 | |
| Передаточное число КОМ от двигателя к насосу | 1,64 | |
| Кран управления | Трехклапанный, шарикового типа | |
| Управление коробкой отбора мощности и краном управления | Двумя рычагами из кабины водителя | |
| 11,3-11,8 (115-120) | ||
| Маслобак | Штампованно-сварной из тонколистовой стали. Снабжен фильтром и указателем уровня масла в заливной горловине и фильтром на сливной магистрали |
- через переднюю ось
- через заднюю ось
Продолжение Таблицы 1
| 1 | 2 |
| Платформа | Прямобортная, металлическая, с тремя открывающимися бортами |
| Управление запорами боковых бортов | Ручное |
| Управление запорами заднего борта | Ручное |
| Внутренние размеры платформы, мм: | |
| длина | 3516 |
| ширина | 2280 |
| высота ( с надставными бортами) | 620 (1250) |
| 8 | |
| 5 (10) | |
| Угол подъема платформы, град.: | |
| назад | 50 |
| на боковые стороны | 45 |
| Время подъема груженой платформы, с | 15 |
| Время опускания порожней платформы, с | 15 |
* Контрольный расход топлива служит для определения технического состояния автомобиля-самосвала и не является эксплуатационной нормой.
Двигатель
Современные модели ГАЗ 3507 собирают на шасси ГАЗ-3309. Грузовик комплектуется мотором ММЗ Д-245.7. Данный рядный 4-тактный 4-цилиндровый двигатель с газотурбинным наддувом и жидкостным охлаждением соответствует экологическим стандартам «Евро 1».
Характеристики агрегата ММЗ Д-245.7:
- рабочий объем – 4,75 л;
- номинальная мощность – 122,4 л.с.;
- степень сжатия – 17.
На более ранних моделях использовался 4-тактный V-образный 8-цилиндровый мотор ЗМЗ-5231.10 с функцией рециркуляции отработанных газов и жидкостным охлаждением. Особенностями конструкции агрегата являются наличие алюминиевых блоков, ГБЦ и клапанного механизма OHV. Двигатель относится к карбюраторному типу и отвечает требованиям стандарта «Евро-2».
Параметры мотора ЗМЗ-5231.10:
- рабочий объем – 4,67 л;
- номинальная мощность – 124 л.с.;
- максимальный крутящий момент – 298 Нм;
- масса мотора – 275 кг;
- степень сжатия – 7,6.
Двигатель работает на бензине А-76 или АИ-80. После дополнительной настройки агрегат можно использовать с топливом АИ-92. ЗМЗ-5231.10 отличается большим расходом топлива, потому Горьковский завод и решил переключиться на дизельные модификации.
Расход топлива
Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.
Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.
Двигатель
Бензиновые версии ГАЗ 3507 оснащаются 4-тактным карбюраторным агрегатом ЗМЗ-513.10. Агрегат имеет жидкостное охлаждение, систему рециркуляции отработанных газов и V-образное расположение цилиндров. Конструкция мотора предполагает наличие клапанного механизма OHV, алюминиевых блоков и ГБЦ. По типу экологичности ЗМЗ-513.10 относится к агрегатам стандарта Евро-2. Функционирует двигатель на бензине марки А-76 или АИ-80 (дополнительная настройка позволяет работать на топливе АИ-92).
Характеристики мотора ЗМЗ-513.10:
- рабочий объем – 4,25 л;
- номинальная мощность – 125 л.с.;
- номинальная частота вращения – 2250 об/мин;
- степень сжатия – 7,6;
- количество цилиндров – 8;
- средний расход топлива – 19,6 л/100 км.
Дизельные модификации модели комплектуются 4-тактным мотором Д-245.7 (Минский моторный завод). Для агрегата характерны газотурбинный наддув, рядное расположение цилиндров и жидкостное охлаждение. Двигатель отвечает требованиям стандарта Евро-1.
Характеристики мотора ММЗ Д-245.7:
- рабочий объем – 4,75 л;
- номинальная мощность – 122,4 л.с.;
- номинальная частота вращения – 2400 об/мин;
- степень сжатия – 17;
- число цилиндров – 4.
Дизельный агрегат ММЗ Д-245.7 отличается меньшим расходом топлива в сравнении с бензиновым мотором ЗМЗ-513.10.
