Сфера использования автовышек
Изначально автовышки были созданы с целью обслуживания электросетей. Со временем машины стали использовать для выполнения различных работ на высоте. Сегодня автовышка является неотъемлемой частью следующих мероприятий:
- установка баннеров, растяжек и всевозможной рекламной атрибутики;
- обрезка деревьев;
- украшение улиц в праздничные дни (монтаж осветительного оборудования, транспарантов, поздравительных плакатов и прочей атрибутики);
- обслуживание кровель в зимний период (уборка снега и очистка ото льда);
- работы, ведущиеся на высотных сооружениях (сюда относятся ремонт и отделка фасадов зданий);
- установка спутниковых антенн, кондиционеров, иного оборудования на многоэтажных строениях.
Некоторые модели автовышек способны поднимать человека на высоту до 100 метров. Зачастую это уникальные машины, производимые в индивидуальном порядке. Стандартные автовышки оборудованы стрелой, максимальная длина которой составляет 50 метров, чего вполне хватает для реализации всех вышеперечисленных потребностей. Для менее высотных работ достаточно автовышки 22м.
АГП-13РТ
Если по условиям работы высота 12 метров вас устраивает, то автовышка Nissan – это идеальный вариант. Технический комплекс оборудован поворотным механизмом с углом поворота колонны на 320 градусов.
Рычажно-телескопический комплекс используют для проведения работ на высоте до 12,5 метров и оборудован специальной люлькой с алюминиевыми поручнями. Она (люлька) может поднимать на заданную высоту:
- Груз;
- Инструменты;
- Обслуживающий персонал.
Автовышка 12 метров используется коммунальными службами города для:
- размещения рекламной продукции;
- наведения чистоты высотных зданий;
- реставрационных работ;
- ремонта крыш и очистки от снега.
Корме того, на автовышках АГП-13РТ с шасси Nissan Cabstar, можно ликвидировать аварии ЛЭП в городе и полевых условиях. Рабочее напряжение не должно превышать 1000 В.
Технические характеристики
| Высота подъема, м | 12,5 |
| Максимальный вылет, м | 5,9 |
| Грузоподъемность люльки, кг | 200 |
| Размеры люльки Д/Ш/В, мм | 1 300/ 780/ 1 100 |
| Электропитание в люльке, В | 220 |
| Угол поворота колонны, о | 320 |
| Электроизоляция люльки, В | 1 000 |
| Колесная формула | 4 х 2 |
| Габаритные размеры автовышки Д/Ш/В, мм | 5 600/ 2 560/ 2 500 |
Преимущества использования автовышек
Наличие широкого модельного ряда у производителей современных автовышек позволяет выбирать механизмы, необходимые для выполнения любых высотных работ. Многие из них сегодня оснащаются специальной поворотной корзиной, которая существенно повышает комфорт при проведении ремонта или отделки зданий. С каждым годом заказчики все чаще пользуются услугами автовышки. Это обусловлено следующими преимуществами данного вида спецтехники:
- мобильность использования;
- универсальность;
- высокий уровень безопасности;
- доступный размер арендной платы;
- оперативность выполнения работ;
- отсутствие непредвиденных расходов.
В современных автовышках применяются быстроходные маневренные шасси. Для них характерна надежная и эффективная система защиты. Также всего несколько минут необходимо для перехода из походного положения в рабочий режим.
Технические характеристики
Несмотря на разнообразие автоподъемных устройств, все они предназначены для одной цели. Поэтому главные параметры идентичны у всех моделей. Общие характеристики автовышек:
- Гидравлический подъемный механизм.
- Аутригеры – специальные упоры, которые обеспечивают безопасность фиксации.
- Люлька (огражденная площадка) в которой находится рабочий и необходимые инструменты во время операции.
Безусловно, высотные работы это очень рискованно, поэтому, в первую очередь, устройство должно быть максимально безопасным и долговечным. Врядли предприниматели готовы закупать не качественное оборудование по высокой цене. Но и про технические характеристики забывать не стоит. Приобретая автоподъемник, также стоит учесть во сколько обойдется сервисное обслуживание данной техники. Ремонт крупногабаритной автотехники весьма затратное дело.

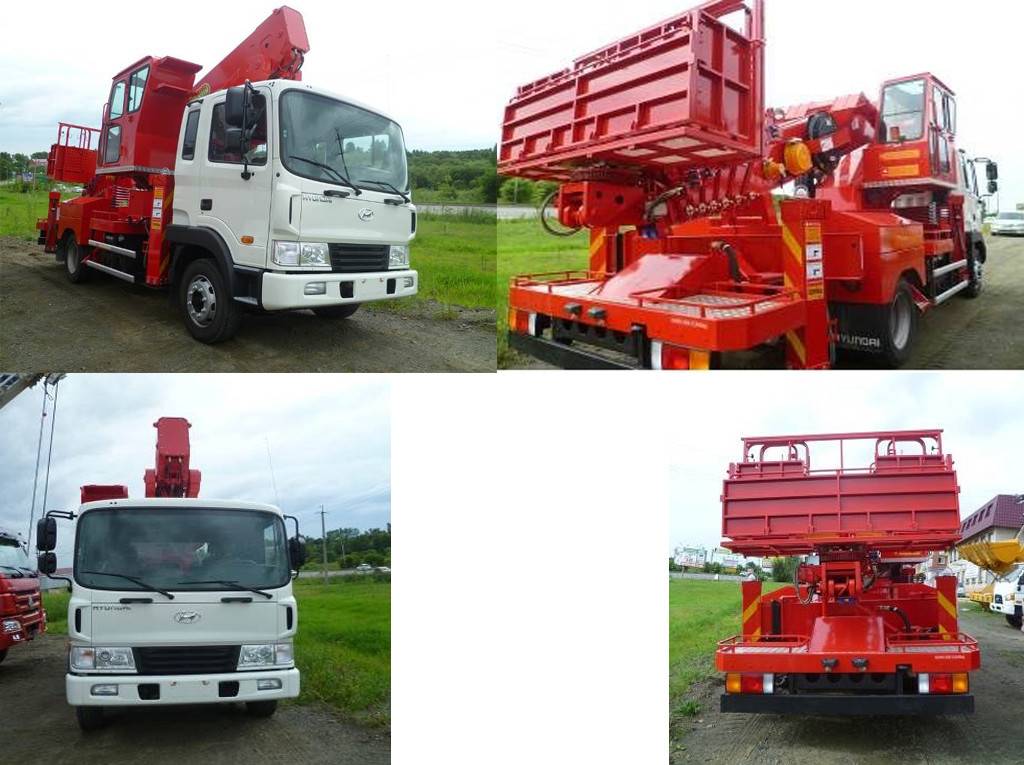

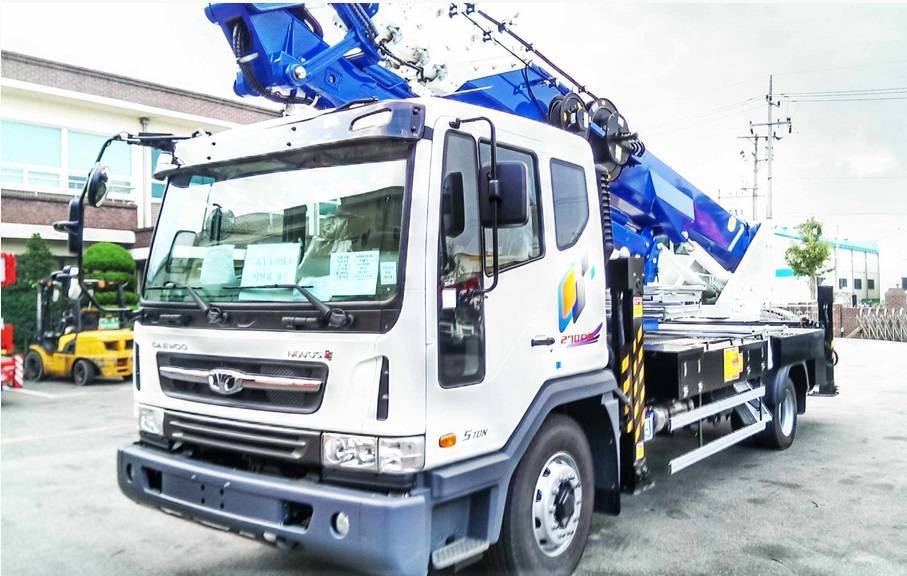

Donghae DHS-280AP
Спецмашина с максимальной высотой 27,5 метров для проведения разных работ является наиболее востребованной. Автовышка 28 метров Donghae с постоянно вращающейся платформой предназначена для высотных работ по установке рекламных биг бордов.
Корзина рассчитана на подъём груза до 250 кг и двоих человек, которые могут выполнять работы по очистке стёкол в высотных зданиях или аварийные работы на высоте.
Управление беспроводное. Машина может эксплуатироваться при температурах от -400С до +400С и передвигается по городу с допустимой скоростью 60 км/час. По просёлочным дорогам движение осуществляется на скорости не более 40 км/час.
Многофункциональный наклоняемый технический комплекс оборудован изолированной люлькой для устранения технический проблем с ЛЭП. Работы выполняются с допустимым напряжением до 1000 В.
Технические характеристики Donghae DHS-280AP
| Максимальная рабочая высота | 28 м. |
| Максимальный рабочий радиус | 16 м. |
| Грузоподъемность платформы | 250 кг. |
| Радиус поворота платформы / люльки | 360° / 350° |
| Тип и кол-во секций стрелы | 7 секционная, телескопическая |
| Характеристики двигателя | Дизель, модель D4DD (Евро-5), объем 3,9л, мощность 140л.с. |
| Габариты автовышки Д/Ш/В, мм | 5170/ 1925/ 2532 |
О ценах и аренде
Стоимость вышки в РФ от 4 500 000,00 р., поэтому не каждый может приобрести новую технику. На рынке б/у машин стоимость колеблется от 3 567 000,00 до 4 321 000,00 р. Поэтому оптимальным вариантом для проведения краткосрочных работ является временное пользование. Аренда автовышки 28 метров за час работы может составлять от 900 до 1200 р. всё зависит от сезона и состояния техники, а также от спроса данной услуги.

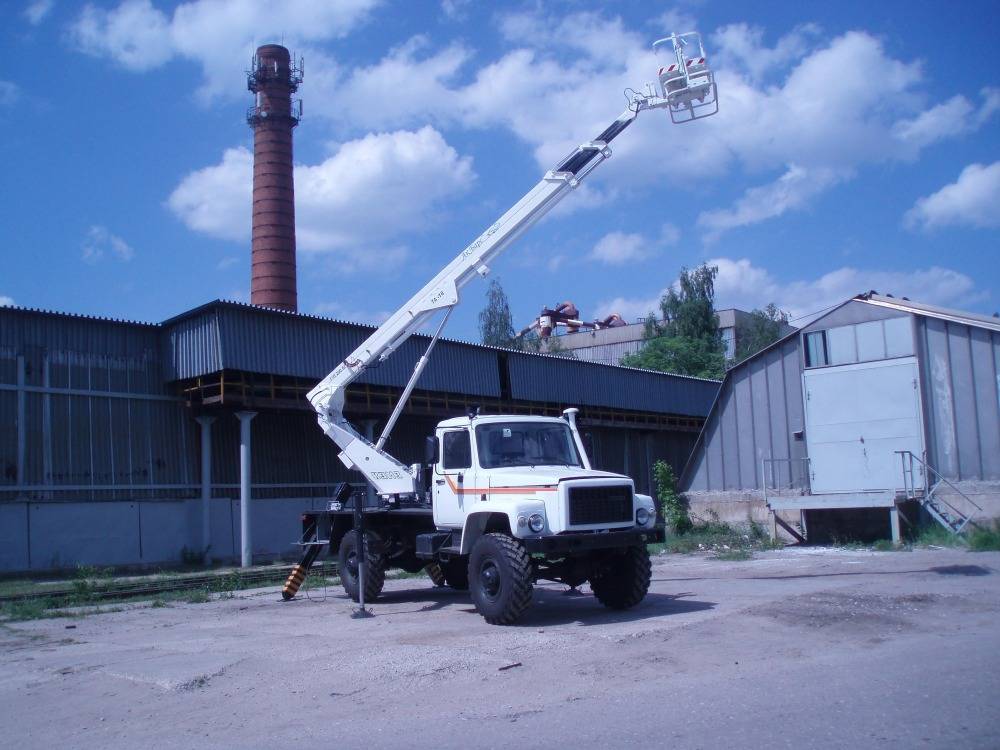

ТА-18
Автогидроподъёмник с колёсной формулой 4х4 рассчитанный на 2 пассажира в кабине используют во многих отраслях. Основные работы автовышка ГАЗ-33081 ТА-18 может выполнять на высоте до 18 метров. Электроизолированная люлька способна поднять оборудование, инструменты и двух людей для проведения ремонтных, а также монтажных работ ЛЭП в городе и полевых условиях.
Рекомендуемый общий вес 200 кг. На конечную точку люлька поднимается за 120 секунд. Ограничение по допустимому напряжению составляет 1000 вольт. Спецмашина эксплуатируется при температуре от -400С до-400С. Рекомендуемая скорость передвижения по трассе 55 км/час. По полевым и просёлочным дорогам ограничивается 40 км/час.
Технические характеристики
| Колесная формула | 4х4 |
| Число мест в кабине | 2 |
| Грузоподъемность, кг | 200 |
| Макс. высота подъема, м | 18 |
| Вылет стрелы, м | 8 |
| Время подъема люльки на макс. высоту, сек | 120 |
| Угол поворота стрелы, град | 360 |
| Габаритные размеры Д/Ш/В, мм | 7400/ 2500/ 3530 |
| Полная масса подъемника, кг | 6 280 |
| Допускаемое рабочее напряжение, В | 1000 |
Выбор моделей для приобретения, аренды спецтехники для высотных работ
Компании коммунального обслуживания, аварийные службы, предприятия городского электротранспорта предпочитают покупать автовышки отечественных моделей «АГП-18», «АГП-22» (на базе ЗИЛ-130). Они обеспечивают достаточную высоту подъема (до 18 метров), надежны, просты в эксплуатации. Электроизолированная люлька позволяет работы с линиями электропередач.
Импортная спецтехника для высотных работ отличается высокой стоимостью. Для разовых работ, эпизодических монтажей ее рационально арендовать у специализированных предприятий. Для заказчиков аренда выгодна:
- постоянной готовностью автовышек к работе;
- возможностью поэтапных заявок (дневной заказ позволяет обработать несколько объектов);
- профессионализмом операторов;
- доступной стоимостью;
- отсутствием эксплуатационных расходов.
Арендатору не нужно беспокоиться о ремонтах, стоянке, спецтехники, обеспечивать подготовку персонала.
Получите выгодное предложение от прямых поставщиков:
Использование автовышек при фасадных работах
Фасадные работы входят в число наиболее перспективных сфер использования автовышек. Стоит отметить, что к категории высотных относятся мероприятия, осуществляемые на уровне от 1,8 метров и выше над землей. Фасадные работы обычно начинаются с монтажа инвентарных лесов. Их максимальная высота достигает 20-ти метров (уровень пятиэтажного дома). Для установки данных конструкций требуются специальные знания, дополнительное время и средства, поскольку это весьма непростое и дорогостоящее занятие. Также следует быть готовым к многочисленным процедурам контроля правильности их использования. Еще бывают ситуации, когда по объективным причинам отсутствует возможность установить на объекте инвентарные леса.
Благодаря использованию надежной автовышки выполнение фасадных работ становится более безопасным. Такая техника не требует особых условий, при этом всего несколько минут необходимо, чтобы привести ее в готовность. Есть лишь единственный недостаток – небольшая грузоподъемность. В связи с данной особенностью приходится часто опускать и поднимать корзину для транспортировки материалов. Всего один подъем необходим при мелком ремонте зданий, монтаже кондиционеров или украшении домов. В подобных случаях аренда автовышки является самым оптимальным решением.
ВС-25
Автовышка ВС–25 – это автомобиль специального назначения, предназначенный для безопасного проведения работ на высоте до 25 метров. Спецмашина может применяться при проведении строительных или ремонтных работ, для устранения неисправностей на ЛЭП, а также для проведения любого рода работ на высоте. Двухколенная подъемная установка устанавливается на автомобиль ЗИЛ-131. Хорошая проходимость этого автомобиля позволяет проводить работы в условиях бездорожья и на площадках без твердого покрытия.
Представленная автовышка на базе ЗИЛ-131 может управляться не только с помощью рабочего пульта установленного на автомобиле, но и дистанционно. Пульт дистанционного управления находится в рабочей люльке, которая имеет грузоподъемность 250 кг.
Для обеспечения безопасности при проведении высотных работ автовышка 25 метров оснащена новейшими системами безопасности и контроля. Производство работ с применением этой автовышки допускается при температуре наружного воздуха -40…+40 оС. Надежные выносные опоры позволяют производить высотные работы при ветре до 15 м/сек.
Технические характеристики
| Грузоподъемность люльки, кг | 250 |
| Высота подъема, м | 25 |
| Вылет стрелы, м | 10,2 |
| Угол поворота стрелы, град | 360 |
| Полная масса, кг | 8 810 / 9 225 |
| Габаритные размеры Д/Ш/В, мм | 10 500/ 2 500/ 3 800 |

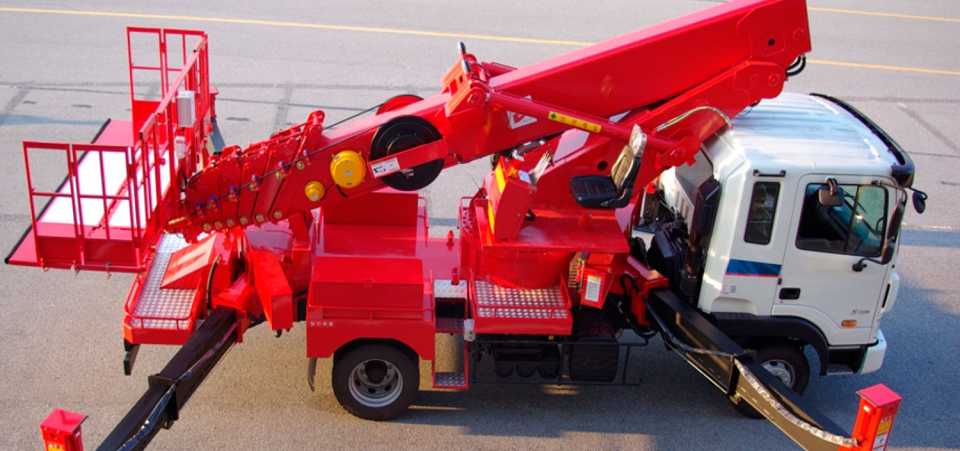

HANSIN HS-3270
Автогидроподъемник АГП-32 по техническим характеристикам способен добраться до высоты 32 метра. Вылет стрелы по горизонтали составляет 19,3 метра. Техника используется для:
- Монтажа конструкций выполненных из металла;
- Установки рекламных носителей;
- Уборки снега с кровельного покрытия;
- Ремонта крыш высотных зданий;
- Мойки окон.
Автовышка 32 метра, оборудованная поворотным механизмом с возможностью вращения на 3600 способна поднять и переместить грузы, оборудование, инструменты, людей. Для этих целей служит люлька с ограничением подъёма тяжестей до 280 кг.
Бригада рабочих, состоящая из трёх человек, может выполнять поставленные задачи по ремонту ЛЭП с допуском 1000 В.
Автовышки Hansin длиной 32 метра используются предприятиями и фирмами для наведения порядка на высоте, реконструкции фасадов зданий. Аренда техники в смену составляет 16 000,00 р. За один час работы арендодатель зарабатывает 2 000 р.
Технические характеристики
| Максимальная высота подъема, м | 32 |
| Горизонтальный вылет, м | 19,3 |
| Грузоподъемность, кг | 250 |
| Размер опорного контура при выдвинутых балках, м | 5,7/ 5,1 |
| Габариты автовышки Д/Ш/В, мм | 8960/ 3060/ 3800 |
| Масса автовышки, т | 11,5 |
Модельный ряд
100 метровая автовышка
Выбор автоподъемника зависит от характера выполняемых работ и состояния дорожного покрытия. Исходя из того, рассмотрим виды техники для определенной местности.
- Для высотных работ в населенных пунктах применимы: ПМС-212-02, ВИПО-12-01, ВИПО-18-01, ВИПО-20-01, ВС-18Т, ВС-18Т-01, ВИПО-32-01, к ним можно отнести, смонтированные на базе автомобилей ГАЗ-3309, ГАЗ-33023 “Газель”, ГАЗ-3302, ГАЗ “Валдай”, МАЗ-5340В2-427-000. Также модели с двухрядной кабиной.
- Автовышки, установленные на шасси, снабженные изоляцией и механизмом для обеспечения безопасности во время работы с токоведущим оборудованием до 1000 вольт. Модели с высокой проходимостью для работы на высоковольтных линиях за чертой города: ГАЗ-33081 “Садко”, КамАЗ-43253, КамАЗ-4326, Урал-4320-19.
Автовышки имеют разную конструкцию:
- Модели ВИПО-18-01. Относится к телескопическим гидравлическим автовышкам. Подъемная стрела состоит из трех секций и соединена с поворотной рамой. Люлька в этой модели расположена сзади. Крутящий момент от базового двигателя машины поступает через раздаточную коробку на гидронасос, от которого зависит движение автогидроподъёмника. Гидравлическая система позволяет управление механизмами и смену скоростного режима выполнения технических операций, а также дает возможность совмещать эти операции.
- Идентичны по функционалу автовышки моделей ВИПО-12-01, ВИПО-20-01, ВИПО-24-01 и ВИПО-32-01.
- ПМС 328-04 и ВС-22-03 являются автомобильными гидравлическими автовышками с коленчатым подъемным механизмом.

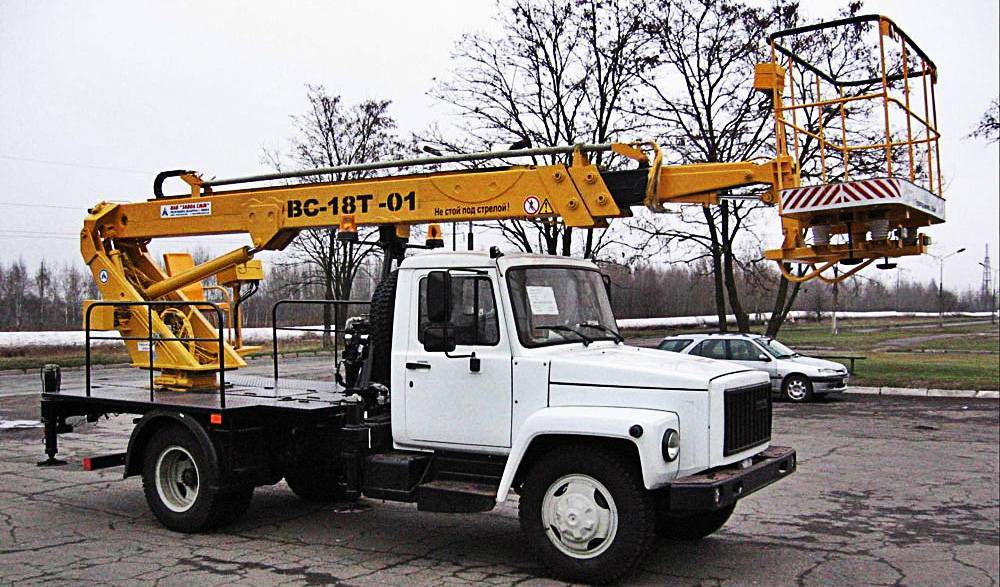

- Модели ВС-18Т и ВС-18Т-01 относятся к телескопическим гидравлическим автоподъемникам.
- Модель ВС-22Т-01 комбинированная телескопическая автовышка с коленчатым подъемным механизмом и гидравликой.
Владелец, который приобрел технику с учетом вышеизложенных факторов, будет спокоен за безопасность рабочих, работоспособности и надежности автотехники.
По типу конструкции стрелы, вышки также бывают трех видов:
Коленчатые или локтевые подъемники.
Благодаря рычажному соединению стрел, обладает большей грузоподъемностью, чем телескопические автовышки, а также обладают преимуществом горизонтальной подачи корзины. Но локтевым автовышкам требуется больше свободного пространства для маневров, что не позволяет использовать их при плотной застройке.
Телескопические автовышки.
Люлька подается выдвижной телескопической стрелой, грузоподъемность у таких подъемников не более 200 кг. Также телескопические вышки лишены горизонтальной подачи корзины.
Комбинированные автовышки.
Комбинированные модели обладают преимуществами и локтевых и телескопических подъемников. Соединение между стрелами – рычажное, однако сами стрелы (чаще всего последняя) — телескопические. Благодаря этому комбинированные модели производят зачастую с возможностью подъема более 30 метров, что их ставит в группу высотных автовышек.
В компании NKB GROUP огромный выбор телескопических и комбинированных автовышек японского и корейского производства. В наличии имеется автовышки от 5 до 32 метров. Также в продаже имеются самоходные и гусеничные подъемники.
Тросовые передачи и гидравлические тяги
Но автогидроподъёмники делятся не только по типу стрелы. Их классифицируют в зависимости от используемой передачи, которая может быть тросовой или гидравлической. Если вновь говорить об автовышках фургонного типа, то в их конструкции использовались или зубчатые, или цепные передачи. На самом деле это безнадёжно устаревшие механизмы, посему лучше рассматривать более современную технику.
Коленчатая стрела автовышки приводится в движение при помощи тросовой передачи. С другой стороны, последние модели автогидроподъёмников коленчатого типа всё чаще используют гидравлическую тягу. У тросовой передачи есть как существенный недостаток, так и весомое преимущество. Минусом системы является то, что надёжность самой передачи оставляет желать лучшего. Она нуждается в постоянных технических осмотрах, выполнении мелких ремонтно-профилактических работ. Говоря о недостатках, можно добавить отсутствие плавного хода стрелы с люлькой.
Грузоподъёмность тросовой передачи напрямую связана с прочностью используемых тросов. Не стоит забывать, что главная зависимость этого параметра связана с мощностью двигателя подъёмного устройства. А вот весомое преимущество тросовой передачи связано с низкой себестоимостью устройства и сравнительной дешевизной ремонтных работ.
Многие фирмы сходятся во мнении, что автовышки с телескопической стрелой характеризуются больше преимуществами, нежели недостатками. Грузоподъёмность таких устройств выше за счёт использования гидравлических тяг. Они же обеспечивают плавный ход стрелы с люлькой. Скобы, которые наварены вдоль первого сегмента стрелы, представляют собой лестницу. По ней рабочий забирается в люльку. Недостаток кроется в тяжёлом как с физической, так и с финансовой стороны обслуживании (ремонте). Но этот фактор не должен беспокоить вас, если вы просто арендуете автовышку с почасовой оплатой.
Надеемся, что наша статья дала вам представление о принципе работы автовышек разных типов. Исходя из вышенаписанного, делайте вывод, какая автовышка является более надёжной, экономичной и удобной в эксплуатации.
Технические характеристики шасси Isuzu Elf
Характеристики автовышки Elf 22
| Высота подъема, м | 22 |
| Вылет, м | 8,7 |
| Грузоподъемность люльки, кг | 250 |
| Угол поворота, ° | 360 |
| База автомобиля, мм | 3 815 |
| Колесная формула | 4 х 2 |
| Снаряженная масса, кг | 4 950 |
| Полная масса, кг | 5 700 |
| Габаритные размеры Д/Ш/В, мм | 6600/ 2300/ 3100 |
Яркий пример в этом плане представляет компания Isuzu. Автовышки, смонтированные на базе автомобиля Isuzu, имеют автогидроподъемники разных видов – АП, АПТ, АГП или BC. Автовышка Isuzu обладает всеми лучшими показателями, характерными для японской техники. Здесь надежные и шасси, и дизельный двигатель, который отличается высокой экономичностью и экологичностью. Автовышка Исузу воплотила в себе самые лучшие разработки, которыми обладает серьезный конкурент на мировом рынке дизельных двигателей.
Наиболее часто встречающимся на территории российского государства представителем японских автовышек Исузу, является автовышка Isuzu Elf. Она смонтирована на платформе облегченного грузового транспорта того же производителя, который появился еще в пятидесятых годах и, в те времена, оказался самым востребованным транспортом среди спецавтомобилей на японской территории. В начале девяностых лет этот вид автомобильного гидроподъемника попадает под очередную модернизацию и кардинально обновляется. Этот автомобиль оказался одним из первых грузовых автомобилей своего типа, параметры которого полностью соответствовали новейшим транспортным нормам и современному требованию на безвредные, экологически чистые выхлопные образования. Isuzu хорошо реализуется в связи с целесообразным сочетанием экономного дизель двигателя, высокими показателями проходных возможностей и уровнем грузоподъемности.
Поскольку автомобильный подъемник Isuzu смонтирован на шасси грузовика малой грузоподъемности, он не отличается большими размерами. Поэтому отлично подходит для проведения рабочих операций на большой высоте в ограниченном пространстве мегаполиса. Кроме этого, малые габариты предоставляют возможность перемещаться там, где другие автогидроподъемники, в силу своих размеров не смогут выполнять маневры. Автовышки из Японии Isuzu Elf оснащены телескопическими стреловыми приспособлениями, состоящими из трех частей. При максимально допустимой высоте подъемных процессов, до двадцати двух метров, прочные опорные стойки автовышек могут поднимать все платформенное основание на дополнительный метр.
Автовышкой оператор может управлять с дубликата управленческого блока, который располагается прямо в рабочей корзине. Главный пульт контроля над техническими операциями установлен у первой секции стрелового приспособления.
Основные черты 22 метровых моделей
Образец для подражания — автовышка 22 метра с наименованием АГП-22 и максимальным вылетом стрелы 10,5 метров. Если посмотреть технические характеристики, то можно найти интересную информацию.
| Длина, ширина, высота | 11,54х2,5х3,6 |
| Шасси | ГАЗ 33086/33098, С41, С42 |
| Скорость передвижения | 30-50 км/час |
| Максимальный вылет стрелы | 10,5 метров |
| Общее время подъема на максимально-возможную высоту | 120 секунд |
Представленная на рынке автовышка АГП или самоходная площадка передвигается при помощи шасси КамАЗ или ГАЗ, благодаря которым возможно движение по любым видам дорог.
Максимальная грузоподъемность люльки составляет 300 килограммов, что объясняет экономию работы. За один раз можно поднять приличное количество груза.
Популярные японские автовышки Isuzu отличаются высокой экологичностью, а также интересным сочетанием экономного дизельного двигателя, приличным уровнем грузоподъемности и отличными показателями проходных особенностей.
Скромные габариты определили главное предназначение этого подъемника — мытье окон, ликвидация аварийных ситуаций и прочее.
Есть и другие виды шасси: МАЗ, Урал, Хендай или Ниссан, на которых может передвигаться автовышка АГП по любым климатическим условиям. Единственное чего автовышка АГП не сможет выдержать, так это ветра больше 10 метров в секунду.
Для работы в сельской местности или городе используется модель вс 22 (вышка самоходная). Она обладает немного меньшей грузоподъемностью люльки — 250 килограммов, но это никак не влияет на остальные характеристики.
Максимальная скорость, которой способны достигнуть подобные автовышки составляет 50 км/час. Управление стрелой скорее электрогидравлическое, что говорит о дополнительном удобстве в применении.
Автовышка АГП на базе КаМАЗ с колесной формулой 4х4 относится к крупнотоннажной технике. Не только как транспортное средство, но и подъемник АГП КаМАЗ показывает неимоверную выносливость, считается наиболее проверенным и функциональным устройством для обслуживания.
Для применения на линиях передач автовышка вс подойдет лучше всего среди других подъемников. Для ремонтных или монтажных работ подходит автогидроподъемник КаМАЗ, который способен поднять рабочих наверх в специальном электроизолированном отсеке.
Ниже представлены прочие технические характеристики автовышки вс-22:
| Длина, ширина, высота | 11,15х2,5х3,6 |
| Колесная формула | 4х2 |
| Шасси | ЗИЛ 433362/432932 |
| Количество мест в кабине | 3 |
| Максимальный вылет стрелы | 9,6 метров |
| Общее время подъема на максимально-возможную высоту | 200 секунд |
