Конструктивные особенности и классификация стреловых кранов

Технические характеристики

Автокран имеет технические характеристики, которые значительно отличаются друг от друга. Грузоподъёмность обеспечивается при помощи выносных опор, в этом случае данный показатель повышается на 80 процентов по сравнению с работой при отсутствующих опорах. Управление краном ведётся из разных кабин в зависимости от ситуации: кабина шасси используется для управления краном при движении с места на место, кабина крановщика – при непосредственной работе автокраном.

Скорости движений при работе регулируются коробкой передач и в те моменты, когда изменяются вращательные частоты вала силовой установки. Иногда позволяется перемещение крана с грузом небольшого веса, закреплённом на крюке. Местом расположения является сектор задних колёс, местом направления служит продольное шасси, а высота подъёма должна составлять в пределах 0,5. Скорость движения автокрана должна иметь ограничение в 5 км/ч.

Устройство стрелы

Стрела автомобильного крана является его главным рабочим механизмом, поднимающим и перемещающим грузы. Конструктивные и эксплуатационные характеристики стрелы определяют показатели грузоподъёмности оборудования.

Автокраны применяются в широкой сфере, из-за чего требуются различные конструктивные особенности механизмов, позволяющим оптимально выполнять поставленные задачи. Такие задачи часто связаны со следующими обстоятельствами:

  • объёмные или тяжёлые грузы;
  • сложный рельеф на местности;
  • труднодоступные условия;
  • стеснённость в условиях города.

Основными характеристиками стрелы определяются возможности выполнения определённых задач. Именно по стреле передвигается тележка, имеющая грузозахватный механизм. Эксплуатационные возможности крановой стрелы оказывают влияние на то, какой подъёмный вес может брать автокран. Чтобы выполнять задания разных уровней сложности, разработчики производят несколько вариантов стрел.

Решётчатыми стрелами оснащены первые модели автомобильных кранов. Такие стрелы закрепляются тросовой подвеской. При их установке крюк и подвес укрепляются тросом. При решётчатой конструкции автокран имеет выгоду в виде небольшого веса.

Телескопические стрелы на данное время наиболее востребованы по сравнению с другими видами. Основу таких стрел составляют выдвижные сегменты, благодаря чему стрелы очень гибкие и способны выдерживать большие нагрузки при подъёме тяжёлых грузов. Отечественная промышленность представляет максимально возможные секции в числе пяти.

В большинстве случаев удобнее применять для работы краны, имеющие башенные стрелы. От других они отличаются значительной подъёмной высотой. Такой тип оборудования идеален для использования в строительстве крупных сооружений большой высоты.

Назначение автомобильных кранов

Авторанспорт используется как погрузочно-разгрузочный или строительно-монтажный. Данное оборудование зачастую применимо:

  • для захвата выбранной определенной конструкции;
  • отпускания или отцепки;
  • поднятия и переноса;
  • постановки в начальное положение.

Операции цикличны через указанное время. Назначение автомобильных кранов — совершение определенных действий для перемещения большого количества грузов, поставленных на поток. Краны подразделяют на определенные группы. Использование самоходных кранов тут не случайно, так как их комплектация характеризуется современным сменным оборудованием. Это позволяет использовать транспортное средство при любых условиях.

Возможна моментальная смена параметров рабочего режима. Отмечается большая маневренность на маленьких территориях. Использование самоходного крана позволит сэкономить и подготовить местность согласно указаниям заказчика. Перемещение транспортного средства между объектами облегчается.

Стреловые краны могут быть автомобильными, пневмоколесными, гусеничными, специально приспособленным к работе в тесных условиях. Самоходные краны применимы для подъема или перемещения грузов на расстояния небольшой дальности на строительного объектах.

Для автокранов конструируются специальные платформы автомобильного типа. Основные особенности оборудования:

  • отличная маневренность на любой территории;
  • моментальная сборка или разборка при подготовленной местности;
  • наличие взаимозаменяемых составляющих;
  • минимальная габаритность;
  • наличие полного скоростного режима для оперативного перемещения по городу;
  • управление техники одним человеком.

Сферы использования автомобильных кранов:

  • монтаж стен или других объемных конструкций;
  • прокладывание трубопровода и технических коммуникаций;
  • погрузка или разгрузка на территории с минимальной площадью;
  • дорожные и коммунальные работы;
  • модернизация мостов;
  • работа вдалеке от запланированного места;
  • работа на разъединенных объектах.

Наиболее популярными марками считаются:

  • Liebherr;
  • XCMG для определения использования ИТ-технологий;
  • Grove;
  • Tarex-Demag.

Все автокраны ежегодно проходят серьезные проверки. Российские марки менее популярны, поэтому клиенты предпочитают вышеперечисленные модели. Все современное оборудование оснащено управляемыми устройствами автомобильных кранов, в разы увеличивающими эксплуатационные качества товара.

Модели оборудования

На отечественном рынке представлено больше двадцати моделей оборудования. Разделенные по сериям, они обладают схожими характеристиками.

КБ-403

Существует два подтипа техники модели КБ-403 – модификации А и Б. Они отличаются длиной стрелы и увеличенной массой с противовесами. КБ-403А обладает такими характеристиками:

  • наибольший поднимаемый вес – 8 т;
  • грузовой момент – 120 тм;
  • длина стреловой конструкции – 26,3 метров;
  • поднимание при поднятой стреле – 52 метра;
  • глубина опускания – 3 метра;
  • противововес общий – 80 т.

В КБ-403 передвижение тележки с грузом по наклонной невозможно. Для повышения скорость вертикального перемещения используется лебедка У59.

В модификации Б грузовой момент увеличен до 132 тм, высота подъема – до 54,7, а глубина опускания – до 5 м. Максимальная длина рабочего устройства – 30 м.

КБ-408

Данная модель башенного крана имеет такие характеристики:

  • грузовой момент – 160 кНм;
  • грузоподъемность – 8-10 т;
  • на максимальном вылете – 2-6 т;
  • наибольший и наименьший вылет – 25-35 и 6 м;
  • высота подъема – 41-46,6 при горизонтальной стреле;
  • глубина опускания – 500 см;
  • вертикальное перемещение предметов в минуту – 67 м.

Две модификации КБ-408 из пяти имеющихся не поднимают груз на наклонном рабочем органе. Плавная посадка материалов производится со скорость 4,8 метров в минуту. Кран относится к полноповоротной передвижной разновидности.

КБ-100

Оборудование этой модели используется для возведения зданий от 5 до 9 этажей. Двигается в рамках рабочей зоны по рельсовым путям. КБ-100 имеет наклонную подъемную конструкцию и поворотную башню с высотой подъема грузов до 33 метров. Темп перемещения по вертикали составляет 43 метра в минуту.

КБ-515

Модель КБ-515 производится в пяти модификациях Кохомским заводом. Максимальный груз, поднимаемый оборудованием на максимальном вылете, составляет от 3 до 10 т. Грузовой момент в ряду моделей варьируется от 150 до 300 тоннометров. Глубина опускания груза – 5 м. Грузоподъемность на наименьшем вылете в 35 м – десять тонн, уровень подъема крюка – от 82,6 до 95,2 м.

Рекомендации по регулировке механизма телескопирования стрелы

В случае возникновения дефекта рывков при телескопировании стрелы необходимо выполнить следующее: 1. Одной из причин рывков при телескопировании является наличие воздуха в гидросистеме, в частности в гидроцилиндрах выдвижения секций. Воздух может попасть в гидросистему при недостаточном уровне рабочей жидкости в гидробаке, при нарушении герметичности гидросистемы, при работах, связанных с разборкой элементов гидросистемы. Для удаления воздуха необходимо произвести многократное (8-10 раз) выдвижение и втягивание на полный ход штока обоих гидроцилиндров телескопирования (см. п.5.5.5. Руководства по эксплуатации). 2

Если рывки наблюдаются только при втягивании секций, необходимо обратить внимание на исправность тормозного (обратного управляемого) клапана (КТЗ по схеме гидравлической принципиальной). Необходимо произвести его настройку регулировочным винтом до прекращения рывков

Если регулировочный винт отсутствует (например, при комплектации тормозными клапанами КТ20, ПТК20), то клапан необходимо отремонтировать, либо заменить. 3. Если рывки наблюдаются при выдвижении-втягивании, либо только при выдвижении, необходимо произвести смазку плит скольжения (графитной смазкой, солидолом, литолом). Рекомендуется нанести смазку также по всей длине нижних поясов секций по поверхностям, двигающимся по плитам скольжения и по всей длине боковых листов по поверхностям, соприкасаемым с боковыми упорами. 4. В случае появления мелкой стружки внутри основания или средней секции в корневой части рекомендуется произвести смазку на максимально возможную длину трущихся поверхностей нижних листов (особенно по краям) внутри основания и средней секции стрелы, по которым двигаются задние нижние части средней и верхней секций. 5. Необходимо произвести осмотр выдвинутых секций снаружи и внутри на наличие или отсутствие задиров. При наличии задиров от боковых упоров необходимо произвести их регулировку согласно п.7.9.4. «Руководства по эксплуатации», для чего:

  • расконтрите и выверните боковые упоры на несколько оборотов;
  • установите соответствующую секцию (упорами) так чтобы зазоры между боковыми листами ее и наружной секцией (основанием) были одинаковы с каждой стороны;
  • заверните упоры с каждой стороны до упора и выверните их на пол-оборота, законтрите;
  • если упоры после этого на каком-либо участке секции все равно будут оставлять задир, допускается отвернуть их еще на четверть или пол-оборота.

При наличии задиров, повреждения лако-красочного покрытия снаружи на верхнем или нижнем поясах секций необходимо изменить в соответствующую сторону высоту плит скольжения регулировочными прокладками между передними нижними плитами скольжения (поз. 17, 19, рис.12, лист 1.Стрела телескопическая, Руководство по эксплуатации) и башмаками (поз. 16. 18). При задире на верхнем поясе количество прокладок необходимо убавить, при задирах на нижнем — увеличить.

6. Проверка регулировки секций между собой по высоте определяется при полностью втянутой стреле:

  • зазор между верхним листом верхней секции и верхним листом (в районе уголка, приваренного к верхнему листу) средней секции в передней части стрелы должен быть в пределах
  • зазор между верхним листом средней секции и верхним листом (в районе уголка, приваренного к верхнему листу) основания в передней части стрелы должен быть в пределах 10±2 мм;

История создания и развития

Реконструкция римского крана в боннском музее

Реконструкция средневекового крана в Бельгии

Кран с ручным приводом XIX века. Германия

Простейшие подъёмные краны, как и большинство грузоподъёмных машин, до конца XVIII века изготовлялись из дерева и имели ручной привод.

В XI-XII веках, с развитием торговли и мореплавания, стали появляться первые варианты современных кранов. Они обладали ручным приводом, либо приводом от топчаковых колёс. Конструкции кранов вначале выполнялись из дерева, а крюки и оси делали из стали.

Подобный кран, сохранившийся до наших дней, был спроектирован и изготовлен в 1330 году. Он обладал возможностью поворота и приводился в движение от топчаковых колёс. В XIV веке при возведении собора в Кёльне использовался подъёмный кран с приводом от 2 топчаковых колёс. Этот кран имел грузоподъёмность 5 т и высоту 15 м.

К началу XIX века ответственные, быстро изнашивающиеся детали (оси, колёса, захваты) стали делать металлическими. В 20-х гг. XIX века появились первые цельнометаллические подъёмные краны сначала с ручным, а в 1830 годах — с механическим приводом.

Первый паровой подъёмный кран создан в Великобритании в 1830 году, гидравлический — там же в . Двигатель внутреннего сгорания был использован в подъёмном кране в , а электрический двигатель в — почти одновременно в США и Германии. Это были мостовые краны с одномоторным приводом. В созданы подъёмные краны с многомоторным индивидуальным приводом в США и Германии.

Первый прототип современных башенных кранов появился в 1913 году: кран, созданный Юлиусом Вольфом, обладал поворотной платформой, расположенной в верхней части башни. Ещё через 15 лет появляется первый башенный кран с балочной стрелой, а в 1952 году — с подъёмной.

Дореволюционная Россия

Ещё в 1793 году «машинный ученик» Борзой Ф., работавший на железоделательном заводе в Петровске, создал прообраз стрелового поворотного крана. Изготовление грузоподъёмных кранов в России началось на основанном в 1840-х годах Костромском машиностроительном заводе. На протяжении долгого времени производство осуществлялось только этим заводом и только по единичным заказам.

В 1860-х годах при возведении крепостных укреплений Кронштадта появились первые российские монтажные плавучие краны. Первые краны современного типа стали производиться в стране начиная с 1898 года по 1900 год (Путиловский, Брянский, Краматорский, Николаевский, Невский машиностроительный и др. заводы). Сначала появились мостовые краны общего назначения, а затем железнодорожные краны. В 1913 году выпуск подъёмных кранов на двух заводах — Брянском и Старокраматорском составлял 70 единиц в год.

После революции

Техническое детское творчество в СССР (1933 год).

После Октябрьской революции 1917 в РСФСР, а затем в СССР краностроение стало развиваться быстрыми темпами и превратилось в крупную отрасль тяжёлого машиностроения со специализированными заводами (Ленинградский завод ПТО им. С. М. Кирова, Уральский завод тяжёлого машиностроения им. Серго Оржоникидзе, Новокраматорский машиностроительный завод им. В. И. Ленина, Харьковский завод подъёмно-транспортного оборудования им. Ленина, Одесский завод им. Январского восстания), называемую подъёмно-транспортным машиностроением.

В ту пору появились новые и реконструированы старые производственные площадки, а также были созданы крупные отраслевые научно-исследовательские институты, такие как:

  • Всесоюзный научно-исследовательский институт подъёмно-транспортного машиностроения (сокр. ВНИИПТМаш) — в структуре Минтяжмаша СССР.
  • Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения (сокр. ВНИИстройдормаш) — в структуре Минстройдормаша СССР.

Кроме того, в разработке кранов и подъёмной техники принимали непосредственное участие такие организации как проектный институт «Промстальконструкция» и многие другие.

В 1934 году был создан первый советский автокран. Тогда же появились первые советские краны на шасси трактора, гусеничные, а также мачтово-стреловые краны. Через три года в стране были созданы первые башенные, а с 1947 года стали изготавливаться пневмоколёсные краны.

За 35 лет, в период с 1940 года по 1975 год, количество грузоподъёмных кранов в стране возросло в 138 раз. К 1975 году общее количество подъёмных кранов на территории Советского Союза составляло более 100 тысяч единиц, из которых порядка 70 % — самоходные краны стрелового типа (из них автокраны — 80 %).

Ежегодный выпуск только кранов мостового типа в 1980-е годы составлял от 6 до 7 тысяч единиц. Производство стреловых кранов в те годы составляло: башенных — от 3 до 4 тысяч единиц, а автомобильных — почти 20 тысяч штук.

Базовые параметры

Стрелы отличаются своими техническими характеристиками, которые следует учитывать при выборе модели:


Основные параметры

  • грузоподъемность указывает на максимальный вес, который допустим для данного вида;
  • ее длина — важный показатель, который измеряется между пятой и крайней точкой головки;
  • величина угла движения;
  • вылет стрелы определяется расстоянием между осями груза и крановой установки, его величина наименьшая при максимальной г/п;
  • высоту подъема крюка можно рассчитать, зная вылет и подъем, на этот показатель влияет и наличие опор;
  • единицы измерения скорости перемещения груза – м/мин.;
  • время модификации вылета, то есть промежуток, за который он перемещается в обратном направлении.

Общие сведения

Начнём с азов. Стрелой называют основной рабочий орган крана, и некоторых видов грузоподъёмного оборудования. Этот элемент оснащается крюком либо другим грузозахватным приспособлением. Крепится на поворотной платформе, устанавливается на краны башенного, самоходного и портального типа.

Все крановые стрелы условно подразделяются на две категории: балочные и маневровые. В первом случае речь идёт о неподвижных конструкциях, неспособных изменять пространственное положение.

Для перемещения груза по горизонтали здесь предусмотрена мобильная тележка, перемещающаяся по двутавровым балкам по всей длине. Такие модели эффективно применяются на строительных площадках и складских терминалах, где груз перемещается в пределах ограниченной территории.

Виды работ автокрана


Автокраны задействуются для выполнения самых разных видов работ Автокран способен выполнять самые разные виды работ, связанных с подъемом и перегрузкой кусковых, запакованных или сыпучих материалов. Они активно используются коммунальными и ремонтными службами, задействуются при строительстве, реконструкции зданий и объектов, при проведении спасательных операций и т.д. Основные виды работ автокрана следующие:

  • прокладка трубопроводов и иных инженерных сетей;
  • погрузка в открытые кузова или вагоны;
  • выгрузка из открытых кузовов или вагонов;
  • дорожные работы;
  • установка блочных конструкций;
  • подъем стройматериалов и оборудования;
  • перемещение тяжелых механизмов, автомобилей, металлоконструкций.

Это далеко не все виды работ, для которых задействуют автокраны. Универсальность и многофункциональность этой спецтехники делают ее востребованной в различных сферах.

Классификация стреловых кранов

Основными параметрами, согласно которым стреловые краны подразделяют на классы, являются: грузоподъемность, тип ходовой части, конструкция привода и технические особенности.

Согласно типу ходовой части спецтехнику делят на несколько видов:

  1. Автомобильный – подъемное оборудование установлено на автотранспортном средстве.
  2. Железнодорожный монтируется на платформы, перемещающиеся по железнодорожным путям.
  3. Стреловой кран гусеничный перемещается на гусеничном движителе.
  4. Пневмоколесный оборудуется собственным пневмоколесным шасси, управляемым непосредственно из кабины.
  5. Рельсовой – то же самое, что и железнодорожный кран, но самостоятельно перемещающийся вдоль линии.

Некоторые строители выделяют тракторный тип, где стрела с подъемным оборудованием выступает в качестве сменного навесного оборудования. Такая техника применяется для выполнения работ, связанных с перемещением грузов в условиях бездорожья.

Особенности конструкции

Каждый узел выполняет свои функции.

Секции. От их количества в телескопической стреле зависят грузовысотные показатели оборудования. Для автокранов с г/п до 10 т достаточно двух секций. С увеличением грузоподъемности добавляется еще одна. Четырех- и пятисекционные модели устанавливаются на вездеходные краны. Они могут быть оснащены еще и удлинителем.


Стрела телескопическая

Сечение. В разрезе стрела обычно имеет профиль прямоугольный, более простой в сборке. Однако его форма может быть и более сложной, например, трапециевидной, многогранной или овоидной. При более сложных, овоидных формах профиля многогранная стрела оснащается фиксаторами, помогающими ей выдержать всю нагрузку. Овоидное сечение стало настоящим прорывом в краностроении.

Башенная стрела. Башенно-стреловые краны обычно применяются на строительных площадках высотных домов. Особенность башенной модификации выражается в использовании ее как опорной башни, а ее непосредственную функцию выполняет горизонтально направленный клюв на конце.


Стрела крана представляет собой трехгранную форму, верхний пояс которой и стержни решетки выполнены из труб, а нижние — из швеллеров

Решетчатая модификация. Этот вид относится к более сложным. Несмотря на трудность их монтажа, они демонстрируют большую грузоподъемность, чем телескопические.

Дополнительные детали. В ходе подъемной операции вес груза удерживается цилиндрами. Для переноса нагрузки на стрелу применяются особые фиксаторы. Функциональность вездеходных кранов увеличивают удлинителями и гуськами.

Гусек. Многие модели оборудуются гуськом – удлинителем, к концу которого крепится еще один крюк. Выглядит это сооружение как преломленная конструкция с двумя крюками. Применение гуська позволяет увеличить грузоподъемность, не прибегая к аренде более дорогой техники. Он крепится шарнирами к основной стреле автокрана при поднятии на высоту тяжелых видов оборудования – промышленной техники или антенн.

Как автокран переносит груз


Автокран в рабочем положении готов для переноски груза Подъемные стрелы автокранов при работе могут перемещать груз:

  1. вертикально,
  2. горизонтально.

Вылет башенной стрелы регулируется перемещением самого автокрана. Чтобы его увеличить, необходимо остановить работу крана, а в течение рабочего дня это может происходить несколько раз, что очень неудобно. Поэтому в подавляющем большинстве ситуаций используются именно автокраны с телескопической стрелой. Главное преимущество того, как автокран поднимает стрелу, — в универсальности. Возможность переносить груз сразу в нескольких плоскостях увеличивает спектр выполняемых работ.

Телескопические автокраны

Краны стреловые самоходные, к которым относятся и телескопические автокраны, нашли наибольшее распространение в нашей стране исторически и связано это в первую очередь с необходимостью механизации погрузочно-разгрузочных работ. В 1954 году был построен первый в России Ивановский завод автомобильных кранов, на котором вначале выпускались краны с решетчатыми, а позднее и с телескопическими стрелами. Кроме Ивановского завода следует выделить Галичских и Клинцовских производителей мобильной грузоподъемной техники с серийным производственным циклом. Технические характеристики автокранов, выпускаемых этими ведущими отечественными заводами, соответствуют лучшим зарубежным аналогам. Ведь только стрела состоящая из нескольких частей, которые могут перемещаться друг относительно друга, позволила создать мобильный грузоподъемный механизм который не только свободно передвигается по современным оживленным дорогам, но и может поднимать грузы на высоту более 100 метров в обширном подстреловом пространстве.

Стрела автокрана телескопическая

Если на первых автокранах устанавливали цельные решетчатые стрелы на тросовой подвеске, то все современные машины оборудуются исключительно телескопическими стрелами. Слово телескопический подразумевает изделие, состоящее из нескольких частей, которые могут двигаться друг относительно друга. Всем хорошо известна компактная удочка рыболова с выдвижными коленами, которые как матрешки вставляются одно в другое. В выдвинутом состоянии получается довольно длинная гибкая конструкция, выдерживающая большие изгибающие нагрузки. Подобные удочки появились с целью создания как можно более компактных габаритов для перевозки и в то же время получения максимальной длины в рабочем состоянии. У стрел автомобильных кранов абсолютно те же задачи, только для их решения пришлось пройти ряд этапов связанных с созданием новых технологий, материалов, оборудования и освоить производство не только высокопрочных сталей с пределом текучести не менее 550 МПа, но и создать соответствующее прессовое оборудование для точной гибки заготовок, включая сварочные технологии. На ведущих отечественных краностроительных предприятиях пока могут изготавливать только пятисекционные телескопические стрелы, которые в своем сегменте обеспечивают вполне конкурентоспособную высоту подъема и горизонтальную досягаемость. Металлоконструкции первых телескопических стрел собирались из 4-х лисов стали 10ХСНД, которые в углах вязались обычным уголковым прокатом. Получалось тяжело, геометрия была посредственной, да и прочностные параметры были далеки от идеала. Но в скором времени от уголков отказались и стали сваривать коробки секций четырьмя угловыми продольными швами на полуавтоматическом сварочном оборудовании. Для придания устойчивости боковым стенкам их усиливали ребрами жесткости и различными накладками в проблемных местах.

Фото стрелы автокрана «Челябинец» КС-45721 коробчатой формы.

На следующем этапе, с появлением мощных прессов и необходимой оснастки коробки отдельных частей стрел стали собирать из штампованных прямоугольных полукоробов с угловыми радиусами и сваривать на автоматических линиях. Такие конструкции обладают меньшей массой и лучшими геометрическими параметрами, особенно если использовать импортную высокопрочную сталь типа S700.

Фото стрелы собранной из двух штампованных полукоробов на 25-и тонном кране КС-55713-3К-3 «Клинцы».

Наибольшее распространение получили стрелы с многогранным профилем и овоидные, как обладающие наилучшими механическими характеристиками.

Фото автомобильного крана КС-55733 «Челябинец» грузоподъемностью 32 тонны с восьмигранной стрелой

Фото многогранной стрелы изготовленной в Китае.

Особенности крана башенного типа

Универсальное высотное крановое оборудование рассчитано на грузы 5 – 10 тонн. С его помощью можно поднять к месту строительных работ нужный материал и оснастку. Но существует и мощная подъемная спецтехника, способная справиться с весом до 100 тонн. Без нее не обойтись, если нужно, к примеру, поднять наверх турбину.

Башенные краны перевозят в разобранном виде и собирают непосредственно на стройке. Сборка занимает четыре рабочих смены, для нее требуются автокран и 7-8 рабочих.

Универсальное крановое оборудование башенного типа способно поднимать тяжести на высоту до двухсот метров. Но встречается техника, для которой и эта высота не предел. Без нее не обойтись при строительстве небоскребов.

Основные характеристики крана башенного типа:

  1. Высота подъема груза – от этой характеристики зависит высота здания, которое можно построить.
  2. Максимально допустимый вес груза – главный показатель мощности подъемного оборудования.
  3. Вылет стрелы – этот параметр определяет радиус действия крана и является важным показателем его эффективности.
  4. Скорость подъема груза.
  5. Скорость поворота стрелы.
  6. Скорость перемещения самой машины.

Эти характеристики влияют на производительность работ на стройплощадке.

Схема устройства башенного крана

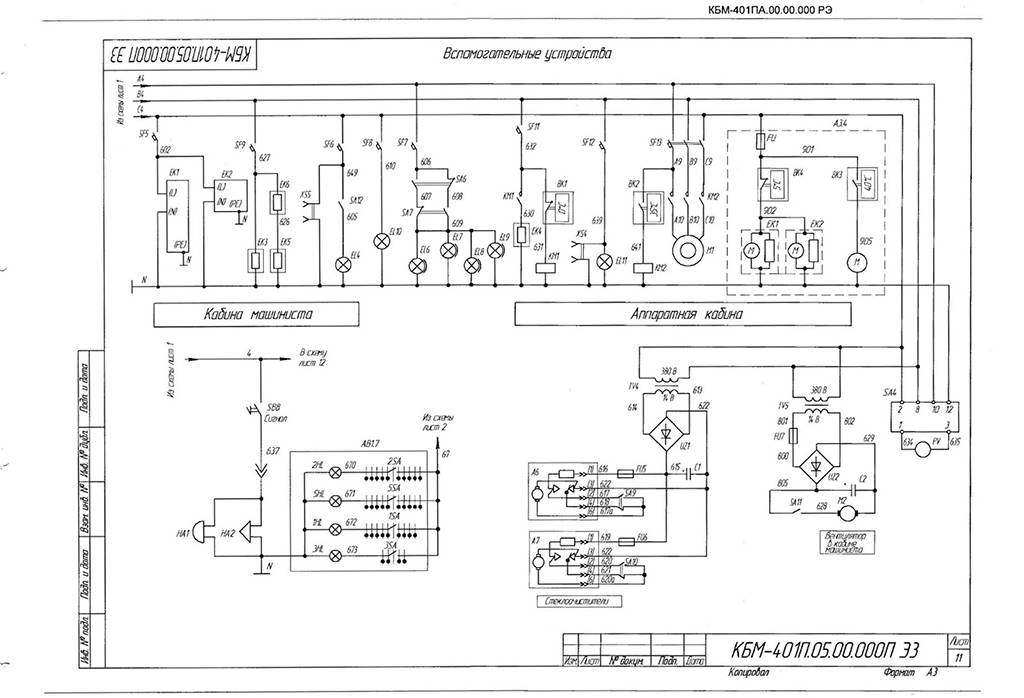

Электросхема узлов башенного крана

Устройство башенного крана:

  • Рама – основа, на которую устанавливается остальное оборудование. Расположена внизу всей конструкции.
  • Ходовая тележка – с ее помощью машина передвигается. Тележка устанавливается под раму.
  • Опорно-поворотное устройство – с помощью опорно-поворотного устройства кран может поворачиваться вокруг своей оси.
  • Платформа – нужна для установки башни и противовеса.
  • Башня – вертикальная часть конструкции, на которую установлены стреловая часть и кабина. Именно башня делает крановую технику механизмом, способным поднимать тяжести на большую высоту.
  • Кабина – помещение в верхней части башни, где расположены органы управления и приборы.
  • Стрела – основный горизонтальный элемент конструкции. На стреловой части устанавливается грузоподъемное устройство.
  • Грузовая тележка – нужна для перемещения груза вдоль стреловой конструкции. Устанавливается только на стрелах балочного типа.
  • Консоль – расположена с противоположной части стреловой конструкции, поэтому у консоли есть второе название – контрстрела. Нужна, чтобы создать рычаг, который уравновесит рабочий вес стреловой части.
  • Оголовок – специальная секция, устанавливается на башню выше стреловых элементов. Через оголовок перекинуты тросы, которые поднимают и опускают стреловую конструкцию.
  • Противовес – обычно представляет собой набор бетонных плит, цель которых уравновесить груз, висящий под стрелой. Чаще всего противовес устанавливают внизу крановой конструкции, связывая его тросами со стрелой. Но противовес может быть установлен и на специальной консоли напротив стреловой части, уравновешивая ее.

ЖД кран

Железнодорожный кран на рельсах — это полноповоротный механизм самоходный по рельсам железных дорог. Устройства применяются для погрузочных работ в помещении складов железобетонных панелей, выгрузки блоков на строительной площадке, монтажа при строительстве промышленных зданий.

Чтобы можно было обслуживать склады сыпучих материалов, часто железнодорожные устройства дополняют грейфером.

Железнодорожный агрегат состоит из:

  • поворотной платформы;
  • высокотехнологичной стрелы;
  • прочной рамы;
  • надежного силового узла;
  • системы механизмов;
  • кабины водителя;
  • опорно-поворотной системы;
  • рабочего узла.

Современные краны на рельсовом ходу, имеющие характеристики грузоподъемности меньше 15 т используют без выносных опор. Агрегаты, поднимающие грузы больше 15 т, функционируют на опорах. Агрегаты могут выполнять такие функции:

  • подъем груза;
  • поворот агрегата;
  • движение устройства с грузом;
  • изменение вылета стрелы.

Рельсовые стреловые краны на железнодорожном ходу могут передвигаться самостоятельно или присоединяться к поездам ЖД.

Укладочный кран УК-25 9-18

Укладочный кран УК-25/9-18 используют для сборки и разборки железных дорог с рельсами массой до 18 т, длиной до 25 м при укладке или ремонте жд путей.

Путеукладчик УК-25/9-18 имеет следующие технические характеристики:

  1. Сила тяги — 100 кН.
  2. Мощность дизеля — 121 кВт.
  3. Ширина колеи — 1435, 1520 мм.
  4. Грузоподъемность агрегата — 18 т, платформы — 40 т.
  5. Длина железнодорожного звена — 25 м.
  6. Скорость — 80 км/ч (при перевозке), 20 км/ч (самоходная).
  7. Размеры: 43330х6820 мм.
  8. Масса — 102 т.

Укладочный кран УК-25 25

Путеукладочный кран УК-25/25 имеет высокую грузоподъемность, снабжен телескопической поворотной фермой. Агрегат обладает возможностью телескопического поворота стрелы. Механизм применяется для монтажа звеньев железнодорожного полотна. Он может укладывать звенья длиной 25 м и весом 25 т. Агрегат самоходный. При выполнении работ является основной машиной путеукладочных комплексов.

Гидравлическая схема управления автомобильных стреловых кранов

Насос 2, в зависимости от позиции г.р. 4, подаёт масло под давлением из гидробака 1, в содержащий пять г.р.блок 5, или, в содержащий три г.р., блок 9. Оператор, с помощью г.р.блока 5, подаёт давление в бесштоковые полости гидроцилиндров 7 и 8, выдвигая выносные упоры и блокируя рессоры автомобиля. Для фиксации положения гидроцилиндров 7 и 8 на их штоковых полостях установлены гидрозамки 6.

Затем, оператор переключает г.р. с ручным управлением 4 , в положение при котором масло от насоса 2, поступает в блок 9, и, переключая первый г.р. блока 9, подаёт давление масла в бесштоковую полость гидроцилиндра 10. Телескопическая стрела начинает поворачиваться в вертикальной плоскости и приходит в положение, близкое к вертикальному.

Для фиксации стрелы в выбранном положении и для предотвращения её самопроизвольного опускания при утечках и обрывах шлангов, применяется гидрозамок 6. Для плавного опускания стрелы установлен тормозной клапан 11.

Затем, оператор, переключает второй г.р. блока 9 и подаёт давление в гидромотор 13, механизма поворота платформы. Одновременно с этим, переключается вспомогательный г.р. и подаёт давление в бесштоковую полость тормозного гидроцилиндра 14, который разжимает пружину тормоза.

В нейтральном положении второго г.р. блока 9, бесштоковая полость гидроцилиндра 14 соединяется со сливом, а при включении второго г.р. включается двухпозиционный г.р. 18 с электрическим управлением и давление подаётся в бесштоковую полость тормозного гидроцилиндра 14, платформа растормаживается и может поворачиваться.Для плавного начала и окончания поворота платформы, к блоку 9 подсоединён блок переливных клапанов.

Платформа с поднятой стрелой поворачивается в зону загрузки, для начала рабочей операции. Включая третий г.р. блока 9, оператор подаёт масло под давлением от насоса 2 к блоку г.р. 15, который уже питается от второго насоса 25, для обеспечения большей мощности при работе грузовой лебёдки.

Г.р. управления гидромотором грузовой лебёдки, одновременно распускает тормозной гидроцилиндр 14, обеспечивая свободное вращение барабана лебёдки. Для предотвращения несанкционированного опускания груза на крюке, смонтирован тормозной клапан 11.Между первым и вторым г.р.блока 15, установлен обратный клапан, для получения последовательного соединения и одновременного функционирования рабочих органов АСК с помощью г.р. блока 15.

Два насоса установленные в гидросистеме, позволяют одновременно и независимо реализовать работу стрелы и грузовой лебёдки, поворот платформы, грузовой лебедки и выдвижение секций телескопической стрелы, поворот платформы и выдвижения секций.Все г.р. блоков 5, 9 и 15 дают возможность регулировать скорости перемещения рабочих органов, с помощью дросселей регулирования потока и движения рукояток г.р.

Во всех блоках г.р.установлены предохранительные клапаны, которые в блоках 9 и 15 имеют дистанционное управление от г.р. 18 с электрическим управлением, которые при срабатывании ограничителя грузоподъёмности и максимальной высоты подъёма груза , выключаются, сообщая напор со сливом, останавливают все движения рабочих органов. При этом гидроцилиндры тормозов 14 также соединяются со сливом и, под действием пружин, тормозят механизм поворота платформы и грузовую лебёдку.

При авариях, когда вышла из строя силовая установка или насосы 2 и 25. и необходимо опустить груз или опустить стрелу, применяется ручной насос 26, который при открытых вентилях 20, создаёт давление, для открытия гидрозамков 6.Для аварийного поворота платформы и опускания груза открывают вентили 12, установленные между полостями гидромоторов 13 и 16.

Для очистки рабочей жидкости на сливе установлен фильтр 24 с переливным клапаном.Рабочую жидкость подают гидросистему насосом 21, через заливной фильтр 23.Манометр и термометр, установленные в гидросистеме, обеспечивают непрерывный контроль за параметрами рабочей жидкости.Автомобильные стреловые краны составляют сегодня около 80% от всего парка отечественных стреловых самоходных кранов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
