Области применения и разновидности устройства перемещения грузов крана-балки

Вагоноопрокидыватель

Вагоноопрокидыватель – сооружение (устройство) для механизированной разгрузки вагонов с насыпными и навалочными грузами (углем, рудой, зерном и т. п.). Грузовые районы современных ж.-д. станций, подъездные пути крупных промышленных предприятий (металлургических и коксохимических заводов, тепловых электростанций и т.п.), портовые пункты перевалки грузов оборудованы стационарными вагоноопрокидывателями. На складах, рудничных и грузовых дворах ж.-д. станций с небольшими грузопотоками используют передвижные вагоноопрокидыватели, которые позволяют вести разгрузку в различных местах.
По способу разгрузки стационарные вагоноопрокидыватели подразделяются на роторные и круговые, в которых разгрузка осуществляется при повороте вагона вокруг его продольной, оси; боковые подъемно-поворотные – вагон не только поворачивается вокруг продольной оси, но также и поднимается (вагоноопрокидыватели этих двух типов предназначены для разгрузки полувагонов и платформ); торцевые – производят наклон вагона относительно поперечной оси, при этом груз высыпается через открывающиеся боковые стенки; комбинированные– с многократным поворотом вокруг продольной и поперечной осей, служащие для разгрузки крытых вагонов. Вагоноопрокидыватели — эффективное средство механизации с темпом выгрузки до 30 вагонов в 1 ч. Повышению производительности вагоноопрокидывателей способствует оборудование их системами автоматизации операций выгрузки (надвиг вагона, установка, выталкивание и т. п.), применение виброустройств для механизированного удаления остатков сыпучих грузов (особенно смерзшихся и слежавшихся), а также инерционных разгрузочных машин в крытых ж.-д. вагонах.

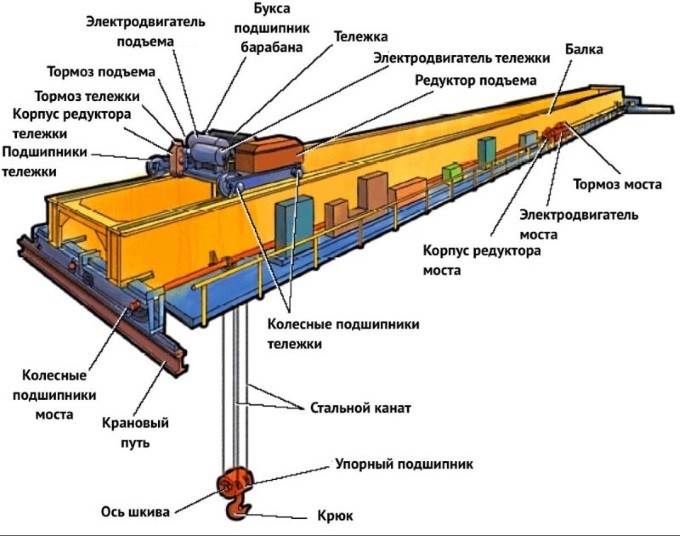

Общее устройство мостового крана

В состав конструкции мостового крана входят следующие основные узлы.

  • Поперечные и продольные стальные балки, соединённые сваркой в жёсткую конструкцию. Для массивных моделей мостового кранового оборудования данный узел может быть выполнен в виде мощных решётчатых ферм в комплекте со сплошной балкой.
  • Мост крана с ходовыми колёсами. Он представляет собой металлическую конструкцию, предназначенную для того, чтобы по ней перемещалась тележка, поднимающая и опускающая грузы. Чаще всего материалом её изготовления является сталь 3.
  • Грузовая тележка с ведущими и ведомыми колёсными группами на раме. В её комплектацию входит электромотор, каретка, канатный барабан, редуктор, тормоз (у моделей, которые работают в условиях производства повышенной опасности, комплектацию может быть предусмотрен основной и дополнительный стопорный механизм), ограничитель высоты подъёма груза.
  • Крановые пути – рельсы из стали, по которым перемещается мост, двутавровые балки или направляющие.
  • Механизм подъема с электродвигателем. В качестве передаточного устройства используется редуктор с зубчатой передачей открытого исполнения в жёстком соединении с барабаном. При превышении веса перемещаемых грузов отметки 80 т имеются определённые конструктивные особенности: мостовой кран комплектуется дополнительно понижающей передачей или редуктором.
  • Механизм передвижения. В комплектацию могут быть включены цилиндрические, конические колёса. Привод для них может быть общим или раздельным.
  • Тормозная дискоколодочная или колодочная система (устанавливается в случае, когда скорость перемещения тележки превышает 32 м/минуту).
  • Кабина машиниста. Чаще всего она располагается ниже уровня моста.
  • Настилы, ограждения, лестницы.

Мостовые краны комплектуются электрооборудованием, в перечень которого входит комплекс из 3 или 4 трёхфазных асинхронных моторов, толкателей, электромагнитов, ограничителей грузоподъёмности. В составе системы управления предусмотрены магнитные пускатели, контроллеры, реле управления. Также конструкцией предусматривается установка осветительных приборов, системы звуковой сигнализации, измерительных приборов. Для электропитания могут использоваться кабели или троллейные шины.

Монтаж кран-балки — услуги в Москве

ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.

Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.

Преимущества монтажа кран-балки нашей компанией

  • Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
  • Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
  • Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
  • После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
  • Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.

Этапы монтажа кран-балки

Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».

  • Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
  • Изучают техническую документацию на погрузочно-разгрузочное оборудование.
  • Создают условия для безопасной работы соответственно указанным инструкциям.

Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.

Способы монтажа кран-балки

Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:

  • Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
  • Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.

Этапы сборки кран-балки. Основные моменты

Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:

  • На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
  • Собираются металлоконструкции и обустраивается необходимое электрооборудование.
  • Производится подъем кран-балки на подъездные пути.
  • Выполняются пуско-наладочные работы.
  • Осуществляется тестирование смонтированного механизма.
  • Составляется отчетная документация и подготавливаются акты выполненных работ.

Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.

Преимущества и недостатки

Использование кранового оборудование предполагает 2 варианта его установки:

  • опорный;
  • подвесной.

Каждый вариант имеет свои недостатки и достоинства. Опорные системы более надежные, поэтому их считают относительно безопасными. У них большая длина пролета. Во время перемещения тяжестей они демонстрируют большую устойчивость. У них больше срок службы. Машины более производительные, поэтому с их помощью можно перемещать массивные грузы.

К недостаткам подвесных систем можно отнести их высокую стоимость. В первую очередь это касается механизмов, которые рассчитаны на перемещение тяжелых грузов. Опорные краны не устанавливают в коридорах и узких помещениях. Электронные системы достаточно прихотливы, поэтому они требуют регулярного обслуживания.

Типы привода

На кран-балки устанавливают 2 вида привода: ручной и электрический.

Ручная разновидность

Этот тип пригоден для работы с грузами, которые имеют небольшой вес. Скорость движения передвижения такого рода устройств ниже, чем у тех, кто сделаны с электрическим механизмом. В них рабочий инструмент представлен червячными передвижными талями

Привод составлен из вала, который совмещен с ходовыми колесами. Трансмиссия помощью цепи соединена с тяговым колесом.

Электрический привод встречается чаще. Для перемещения грузов в нем применяются лебедка или таль, которые смонтированы на специальные тележки.

Механизм приводят в действие посредством:

  • редуктора;
  • колес тележки;
  • электродвигателя.

Основные параметры устройства

Основной параметр, которым отличается кран-бaлка — вес поднимаемого груза. Кроме этого, выделяют следующие особенности:

  • Грузоподъемность этого механизма зависит от типа его конструкции. Для опорных балок это значение составляет 1—10 тонн.
  • Подвесные конструкции обладают меньшим значением, не превышающее четырех-пяти тонн.
  • Скорость движения механизма может меняться.

Подвесные устройства работают несколько медлительнее. Их скорость не превосходит 0,5 метра в секунду. В описании к этому механизму также всегда обязательно указываются данные по величине пролета. У того типа устройств она бывает в пределах от 3 до 28 метров (иногда 28,5). Под пролетом полагается считать площадь (пространство), которое может устройство способно обслуживать.

Указанный параметр можно разделить на 2 категории:

  • с одним пролетом (эти устройства характеризуются протяженностью от 3 до 15 метров);
  • с двумя пролетами (этим устройствам соответствует значение протяженности от 7 до 12 метров).

Подвесными разновидностями кран-балок грузы могут быть подняты на высоту 6—36 метров. Для опорных разновидностей кран-бaлок это значение ниже и достигает 6—18 метров.

https://youtube.com/watch?v=T4NRjuCtnKY

Металлическая разновидность

Эти бaлки, как правило, изготавливаются в форме прямоугольной коробки посредством сварки четырех стальных листов.

Зачастую для его изготовления используются решетчатые фермы или гнутые листы. Выполняется это для того, чтобы увеличить устойчивость конструкции к изгибу под воздействием значительных весовых нагрузок.

Стенка моста, расположена в теле, является опорной. Следовательно, наружная стенка выступает в качестве вспомогательной.

Для изготовления вспомогательной стенки иногда применяется металл с вырезами. Благодаря такому решению снижается вес всей конструкции. Вырезы выполняются таким образом, чтобы несущие возможности конструкции не уменьшались.

Одно- и двухбалочные разновидности

Металлические разновидности конструкций кранов чаще всего имеют рамы с двухбалочным устройством.

Однобалочная кран-балка тоже встречается в подобного рода устройствах. Она обычно изготавливается из двутавра с треугольным или прямоугольным сечением и, как и в вышеописанном случае, изготавливается в виде фермы или листа. Внутри главных балок для усиления конструкции привариваются диафрагмы.

Они располагаются под углом 90 градусов к несущей оси балки. Их протяженность практически тождественна высоте стенок. При большой длине главных балок нередко встречались ситуации их прогиба внутрь из-за неспособности выдерживать воздействие внушительного веса перемещаемых грузов. Чтобы устранить этот недостаток, балки предварительно отгибают вверх, формируя таким образом так называемый строительный подъем.

Концевые балки по своей структуре имеют сходство с коробками прямоугольной формы. На них устанавливают буксы и ограничители перемещения кранов. В устройствах, которые эксплуатируются вне помещения, внутри концевых балок размещают дополнительно противоугонные системы. Они оберегают процесс передвижения под воздействием сильного ветра.

Эксплуатация такого рода механизмов в строительстве и прочих областях значительно упрощает выполнение многих работ. А в отдельных случаях применение их в работе — единственно возможный способ для перемещения или подъема грузов. Именно за счет этого их распространенность настолько велика.

6. Силы, действующие на кран

На кран действуют:

  • масса груза, Q;
  • ветровая нагрузка;
  • сила инерции, Fин, которая возникает при изменении скорости подъёма и опускания груза.

Уклон рабочей площадки также снижает устойчивость крана. Опрокидывающие силы создают опрокидывающий момент относительно ребра опрокидывания (). Опрокидывающий момент, создаваемый грузом, равен произведению массы груза Q на плечо b: Мопр = Q × b. Очевидно, что при увеличении вылета увеличивается плечо b, следовательно, возрастает опрокидывающий момент.

Рисунок 20 – Силы, действующие на кран: 1 – выносная опора; 2 – противовес; G – масса крана; Q – масса груза; a, b – плечи действия сил; РО – ребро опрокидывания

Принцип работы и вариации кран-балок 5 т

Процесс работы механизма простой. Он состоит из таких этапов:

  • подъем груза;
  • перемещение в нужную точку;
  • выгрузка;
  • возвращение в исходную точку.

Грузы перемещаются при помощи тали, которая движется по рельсовым путям балки. Движение может быть горизонтальным и вертикальным, осуществляется за счет привода, который регулируется пультом управления. На концевых балках есть колеса. Они позволяют механизму передвигаться по подкрановым путям.

По конструкции существует 2 вида устройств:

Кран-балка опорная и подвесная

  • опорная кран-балка 5 т;
  • подвесного типа.

Опорная оснащена несущей (пролетной) и концевыми балками. Передвижение кранов вдоль пролетов осуществляется по рельсовым путям (металлическим направляющим, которые прокладываются по периметру всего цеха).

Груз перемещается при помощи тали или лебедки. Устройство оснащено электродвигателем, управление с пульта.

Важно: при сборке устройства учитывается электрическая схема и прокладка троллей. Подвесная конструкция оснащена ходовыми колесами

Она перемещается по подвесным опорам, которые крепятся к балкам или фермам. Состоит из таких частей:

Подвесная конструкция оснащена ходовыми колесами. Она перемещается по подвесным опорам, которые крепятся к балкам или фермам. Состоит из таких частей:

  • пролетная и концевая балка;
  • подкрановые пути;
  • механизм подъема;
  • привод;
  • пульт управления;
  • вспомогательные устройства.

Подбор кранов

Грузоподъёмность Высота подъёма Вылет стрелы Грузоподъёмность при максимальном вылете Основание

КБ-403 Башенный кран 10 т 57.8 м 30 м 6 т Ж/Д

КБ-408 Башенный кран 10 т 57.8 м 30 м 6 т Ж/Д

КБ-160 Башенный кран 8 т 36 м 25 м 8 т

КБ-100 Башенный кран 5 т 36 м 20 м 3.5 т Ж/Д

КБ-100.ОА Башенный кран 5 т 33 м 20 м 5 т Ж/Д

КБ-201 Башенный кран 4 т 37 м 37 м 4 т Стационарный

КБ-306 Башенный кран 8 т 48 м 25 м 0 т Ж/Д Р-43

КБ-308, КБ-308А, КБ-308М Башенные краны 8 т 42 м 25 м 4 т Стационарный

КБ-309 Башенный кран 8 т 37 м 28 м 8 т Стационарный

КБ-401, КБ-402 башенные краны 8 т 60 м 25 м 8 т Ж/Д

КБ-404.4, КБ-404М Башенные краны 8 т 54 м 30 м 3 т Ж/Д Р-43 Р-50

КБ-405 Башенный кран 10 т 57.8 м 25 м 7.5 т Ж/Д

КБ-406, КБ-406-1, КБ-406-2, КБ-406А, КБ-406-АМ Башенные краны 12.5 т 12 м 25 м 7 т Ж/Д

КБ-416 Башенный кран 10 т 50.2 м 40 м 3.2 т Ж/Д

КБ-474, КБ-474А Башенные краны 8 т 48.5 м 35 м 3.8 т Стац, Ж/Д

КБ-504 Башенный кран 10 т 60 м 45 м 4.5 т Ж/Д

КБ-503 Башенный кран 10 т 53 м 35 м 7.5 т Ж/Д

КБ-572 Башенный кран 10 т 13.5 м 35 м 6.3 т Ж/Д, стац.

КБ-585 Башенный кран 10 т 66 м 60 м 2 т Ж/Д, Стац.

КБ-674 (КБ-675, КБ-676) Башенный кран 12.5 т 46 м 35.5 м 7 т Ж/Д Р-65

Liebherr 42 K.1 Башенный кран 4 т 28 м 36 м 1.2 т Стац. Б.Монтир.

Liebherr 53 K Башенный кран быстромонтируемый 4.2 т 31 м 40 м 1.1 т Стац. Б.Монтир

Liebherr 63 K.1 Башенный кран 4.5 т 43 м 34.6 м 1.35 т Стац. Б.Монтир

Liebherr 90 EC-B 6 Башенный кран 6 т 50 м 51.2 м 1.5 т Стац, Ж/Д

Liebherr 110 EC-B 6 Башенный кран 6 т 55 м 53.6 м 1.5 т Стац, Ж/Д

Liebherr 150 EC-B 8 башенный кран. 8 т 62.5 м 67 м 1 т Стац, Ж/Д

Liebherr 112 EC-H8 Башенный кран 8 т 55 м 47.5 м 1.55 т Стационарный

Liebherr 132 EC-H8 Башенный кран 8 т 55 м 72.1 м 1.7 т Стац, Ж/Д

Liebherr 200 EC-H 10 Башенный кран 10 т 60 м 68.1 м 2.4 т Стац, Ж/Д

Liebherr 120 HC Башенный кран 8 т 50 м 46.9 м 2 т Стац, Ж/Д

WTH-160 Башенный кран 8 т 60 м 59.1 м 1.55 т Стац, Ж/Д

WTH-200 Башенный кран 10 т 66 м 59.4 м 1.85 т Стац, Ж/Д

Башенный кран 5 LC 5010 5t 5 т 50 м 50.3 м 0.9 т Стац, Ж/Д

Башенный кран 11 LC 90 6t 6 т 52.5 м 47 м 1.2 т Стац, Ж/Д

Potain GTMR 360 Башенный кран 8 т 35 м 29.4 м 2.17 т Гусеничное

Potain IGO 50 Быстромонтируемый башенный кран 4 т 40 м 23.2 м 1.1 т Стационарный

Potain IGO T70 Быстромонтируемый башенный кран 4 т 40 м 32 м 1.45 т Стационарный

Potain IGO T130 Быстромонтируемый башенный кран 8 т 50 м 37.3 м 1.4 т Стац, Ж/Д

Potain IGO T130 быстромонтируемый башенный кран 8 т 50 м 37.3 м 1.4 т Стац, Ж/Д

Potain MD 208 башенный кран 10 т 62.5 м 61.4 м 2 т Стац, Ж/Д

Potain MDT 178 Башенный кран 8 т 60 м 62.6 м 1.5 т Стац, Ж/Д

Potain MDT 189 башенный кран 8 т 60 м 58.3 м 1.7 т Стац, Ж/Д

Potain MDT 218 Башенный кран 10 т 65 м 65.2 м 1.35 т Стац, Ж/Д

QTZ 63 башенные краны 6 т 55 м 40 м 1 т Стационарный

QTZ 80 башенный кран 8 т 56 м 45 м 1.3 т Стац, Ж/Д

Liebherr 140 EC-H 6 башенный кран 6 т 60 м 47 м 1.92 т Стационарный

QTZ125 башенный кран 10 т 50 м 47 м 2.3 т Стац, Ж/Д

QTZ160 башенный кран 10 т 60 м 60 м 2.4 т Стац, Ж/Д

QTZ 200 башенный кран 10 т 65 м 70 м 2.25 т Стац, Ж/Д

PEINER MK-110 Башенный кран 8 т 60 м 82.2 м 1.5 т Стационарный

PEINER MK-180 (MK-180-10) Башенный кран 10 т 63 м 73.8 м 2.4 т Стационарный

PEINER MK-220 Башенный кран 12 т 70 м 76.1 м 3 т Стационарный

QTZ 145 башенный кран 10 т 49.4 м 51.7 м 2.3 т Стац, Ж/Д

Металлическая разновидность

Конструкции такого вида изготавливают при помощи сварки 2 листов из стали, в результате чего получаются балки прямоугольной формы. Для выпуска изделий используют гнутые листы, но производители могут заменить их решетчатыми фермами. Выбор материала является важным моментом, ведь на конструкцию воздействуют большие нагрузки, поэтому она должна иметь к ним устойчивость.

Опорной считается стенка моста, которая расположена в теле, а наружная является вспомогательной. Для изготовления последней может быть использован материал с вырезами. Это дает возможность снизить вес конструкции.

Электрическая схема

На предприятиях часто устанавливают механизмы, управление которыми осуществляется с пола. В этом случае электрическое оборудование располагается на концевой балке. Если посмотреть на главные троллеи, то с противоположной стороны от них располагается щиток. Здесь размещаются магнитные пускатели электрического двигателя механизма. Автоматические выключатели находятся на 2 щитке. Конечный выключатель расположен на концевой балки.

Подведение тока к электрической тали осуществляется с помощью кабеля КРПТ (кабель в резиновой оболочке переносного типа тяжелый). Это гибкое изделие, имеющее медные жилы.

При монтаже кабеля 1 конец закрепляют на троллейной концевой балке в неподвижном положении, а 2 подсоединяют к тельферу. При монтаже должна быть учтена схема управления краном.

Кабель подвешивают, используя ролики. Их перемещение происходит по проволоке, сделанной из стали. Электрическую аппаратуру, которая используется для управления кран-балкой, фиксируют на тельфере. Для того чтобы была возможность управлять магнитными пускателями, используют кнопочный пост. Его подвешивают к нижней боковой стенке шкафа, в котором расположена электрическая аппаратура. Для фиксации оборудования используется стальной трос.

Если механизм эксплуатируется в закрытом помещении, необходимо сделать заземление. Оно выполняется путем применения естественных коммуникаций. Их делают из металла, а потом прокладывают в земле. Еще одним вариантом станет устройство заземляющего контура.

Система состоит из цепи электропроводки, которая соединена с балкой и землей. Если произойдет пробой изоляции оборудования или нарушится изоляция проводки, на частях крановой конструкции возникнет ток. При заземлении земля выступает в качестве приемника электрического тока.

При использовании кранового оборудования должно быть сделано заземление следующих элементов:

  • конструкции корпуса, выполненной из металла;
  • корпуса электрооборудования;
  • оболочки и кожухи из металла, крышки и других поверхностей из этого материала;
  • защитных трубопроводы.

Электросхема должна быть учтена. Способ заземления зависит от того, какое крановое оборудование установлено на предприятии

Также важно учитывать рабочее напряжение

Кран-балка подвесная, кран-балка электрическая, кран-балка подвесная однобалочная

Чтобы узнать стоимость изготовления крана, отправьте заполненный опросный лист нам.

Опросный лист на подвесной однобалочный мостовой кран

Скачать

Кран-балка подвесная используется для подъёма и перемещения груза в цехах, в строительстве. Кран-балка подвесная комплектуется тельфером электрическим для подъёма груза. Кран-балка подвесная существенно легче опорных кранов той же грузоподъёмности.

Кроме того, кран-балки подвесные имеют большую площадь обслуживания, чем опорные краны. И позволяют производить подъём груза вдоль стен.

Малая масса подвесных кран-балок и простота конструкции позволяют им быть одним из эффективных средств механизации погрузочно-разгрузочных работ в промышленном комплексе.

Кран-балка подвесная однобалочная электрическая

Среди большого числа направлений и отраслей грузоподъёмного оборудования одним из самых надёжных и часто встречающихся механизмов можно назвать кран подвесной однобалочный и двухбалочный.

Кран-балка подвесная однобалочная — это комплекс технических решений и механизмов, состоящий из несущих конструкций, передвижной кран-балки и тали электрической. Несущими конструкциями кран-балки подвесной электрической могут быть специально сооруженные опоры, или же несущие конструкции здания могут быть приспособлены для установки на них кран-балок подвесных.

Применение талей различного типа позволяют применять кран-балки подвесные в самых разных сферах хозяйственной деятельности. Кран-балка подвесная является основой грузоподъёмной части практически любого современного производства и смонтирована в каждом цеху. Кран-балка подвесная однобалочная также часто используется на перегрузочных транспортных узлах, в портах, на железнодорожных станциях.

Широкое применение кран-балок подвесных связано с высокой надёжностью, производительностью и отменной грузоподъёмностью механизмов. Надёжность крана подвесного обусловлено минимумом механических передвижных частей. Фактически, надёжность кран-балки подвесной однобалочной это надёжность тали электрической, навешенной на кран, поскольку остальные узлы кран-балки имеют надёжность порядком выше.

Кроме того, кран-балки подвесные разделяются по типу привода на краны с ручным приводом и краны с электрическим приводом. Для увеличения грузоподъёмности и прочности конструкции используются также краны подвесные.

Кран-балка подвесная однобалочная предназначена для подъёма и перемещения груза весом в пределах номинальной грузоподъёмности и для эксплуатации в помещениях или под навесом при температуре окружающей среды от -20°С до +40°С (от -40°С до +40 °С по согласованию с заказчиком). Высота подъёма крана зависит от высоты перекрытий, на которых подвешиваются подкрановые пути и высоты подъёма подобранной электрической тали.

Кран-балка подвесная электрическая передвигается по монорельсовым путям, изготовленным из двутаврового профиля и подвешенным на перекрытия здания.

Кран-балки подразделяются по видам:

  • Кран-балка электрическая
  • Кран-балка ручная
  • Кран-балка однобалочная
  • Кран-балка двухбалочная
  • Кран-балка взрывобезопасная

Примечание

  1. Стоимость кранов, предназначенных для эксплуатации при температуре окружающей среды от -40° до +40° С, увеличивается на 10%
  2. По заказу возможна комплектация кранов электродвигателем с тормозом на механизм передвижения с устройством плавного пуска.
  3. Возможно изготовление кранов с дистанционным управлением.

Модификации подвесных кран-балок

  • Кран-балка подвесная грузоподъёмностью 1 т L3-4,2
  • Кран-балка подвесная грузоподъёмностью 1 т L6-9
  • Кран-балка подвесная грузоподъёмностью 1 т L12-15
  • Кран-балка подвесная грузоподъёмностью 2 т L3-4,2
  • Кран-балка подвесная грузоподъёмностью 2 т L9-12
  • Кран-балка подвесная грузоподъёмностью 2 т L12-15
  • Кран-балка подвесная грузоподъёмностью 3,2 т L3-4,2
  • Кран-балка подвесная грузоподъёмностью 3,2 т L3,2-6
  • Кран-балка подвесная грузоподъёмностью 3,2 т L9
  • Кран-балка подвесная грузоподъёмностью 3,2 т L12
  • Кран-балка подвесная грузоподъёмностью 3,2 т L15
  • Кран-балка подвесная грузоподъёмностью 5 т L3-4,2
  • Кран-балка подвесная грузоподъёмностью 5 т L6
  • Кран-балка подвесная грузоподъёмностью 5 т L9
  • Кран-балка подвесная грузоподъёмностью 5 т L12-15

Производство грузоподъёмного оборудования.

Адрес: 440000, г. Пенза, ул. Антонова 3, оф. 208

Телефоны

Крановые устройства с телескопической стрелой

При разгрузке крытых вагонов на железнодорожных станциях удобнее всего применять кран-балки с телескопической стрелой. Они состоят:

  • из кранового моста;
  • телескопической балки;
  • опорных роликов;
  • приспособления для выдвижения телескопической стрелы;
  • крюка, который крепится на шарнирах, способных вращаться во всех плоскостях.

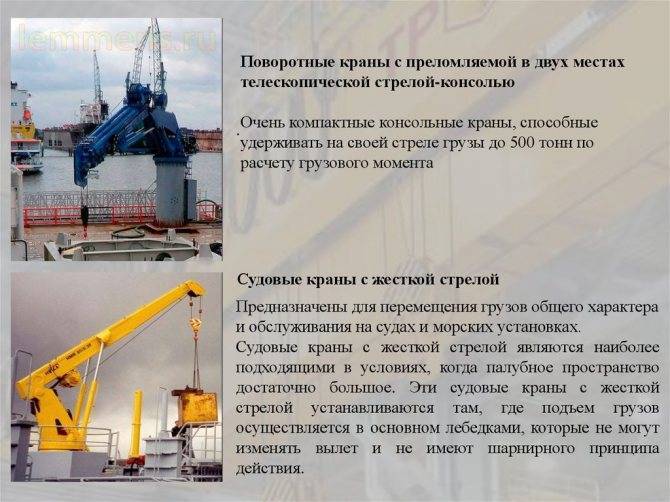

Очень компактные консольные краны

Чтобы выдвижение стрелы не нарушало ее опорную базу, привод с роликами монтируются на промежуточной балке. Известно, что телескопические вилочные погрузчики с наклонными кран-балками незаменимы в складских помещениях, на железнодорожных станциях, в портах. Особую популярность приобрели телескопические кран-балки, способные менять угол наклона в диапазоне 0-30 градусов.

Телескопические погрузчики представлены на рынке тремя модификациями. В них одновременно могут сочетаться три кран-балки. Телескопические вилочные погрузчики оборудованы удобной кабиной и системой безопасности. Некоторые модели способны поднимать груз на высоту до 18 м. Телескопические погрузчики многофункциональны, на них возможна установка различных навесных устройств – ковшей, грузовых платформ.

Другие параметры

В то же время, учитываются и другие важные характеристики балки, среди которых можно выделить следующие.

Размер пролета или площадь рабочей зоны крана – ее возможный диапазон 3-28,5 м. У однопролетных он равен 3-15 м, у двухпролетных составляет от 7,5 до 12 м.


Кран-балка — схема и характеристика установки

Подъемная высота. Для подвесных модификаций этот показатель достигает от 6 до 36 м, для опорного – от 6 до 18 м, но можно на заказ изготовить модель с высотой подъема до 36 м.

Электрическое напряжение. Для работы устройств подводится с помощью гибкого кабеля трехфазный ток с напряжением 380 В и частотой 50 герц.

Скорость перемещения грузов. У опорных устройств – 24-60 м/мин, у подвесных – не более 30 м/мин.

Температурные условия. Большинство современных моделей могут работать в диапазоне температур от -20 до +40 градусов, а модификации низкотемпературного исполнения способны функционировать и при 40-градусных морозах.

13. Основные узлы и механизмы грузоподъёмных машин

Барабаны () служат для навивки стального каната. Чтобы канат навивался равномерно, на барабане делают спиральные канавки полукруглого сечения.

Рисунок 24 – Барабан

Канатоёмкость барабана должна быть такой, чтобы в нижнем положении грузозахватного органа на барабане оставались навитыми не менее полутора витков каната, не считая витков, находящихся под зажимным устройством.

Барабан бракуется, если он имеет трещины любых размеров, или износ ручьев по профилю более 2 мм.

Блок () – деталь в форме диска с желобом по окружности для размещения каната. Блоки служат для направления каната. Блоки должны иметь устройство, исключающее выход каната из ручья блока.

Рисунок 25 – Блок

Блоки бракуются, если износ ручья более 40% от первоначального радиуса ручья. Эксплуатировать блок с отколотой ребордой категорически запрещается, так как выщербленная реборда может быть причиной схода каната с блока, а иногда и перерезания каната.

Полиспаст – грузоподъёмное устройство, состоящее из подвижных и неподвижных блочных обойм, через блоки которых пропускают канаты.

Число ветвей каната, на которые распределился вес груза, называется кратностью полиспаста. Кратность указывает, во сколько раз уменьшается усилие, прилагаемое к канату.

Грузовые крюки и петли – универсальные грузозахватные органы. По форме грузовые крюки делят на: однорогие и двурогие, а по способу изготовления на: кованые (штампованные) и пластинчатые. Крюки при нагрузках свыше 3 т должны изготовляться вращающимися на шариковых закрытых опорах. Предохранительные замки устанавливают на грузовых крюках, когда возможно самопроизвольное выпадание съёмных грузозахватных приспособлений из зева крюка.

Работа крана не допускается при следующих неисправностях крюка:

  • трещины и надрывы на поверхности крюка;
  • крюк не вращается;
  • отсутствует или неисправен предохранительный замок;
  • крюк разогнут;
  • износ зева составляет более 10% от первоначальной высоты рабочего сечения.

Заварка или заделка дефектов крюка запрещается.

Иногда вместо грузовых крюков применяют цельнокованые и разъёмные грузовые петли. При равной грузоподъёмности петля имеет меньшие габариты и массу в сравнении с крюком, но в эксплуатации петли менее удобны.

Крюковая подвеска () состоит из двух боковых щёк, блоков, траверсы и крюка. Траверса крюка устанавливается в боковых щёках и закрепляется от осевого перемещения двумя стопорными планками. При длительной работе гайка, которую навинчивают на нарезку крюка при креплении его в крюковой обойме, может ослабнуть или отвернуться.

Рисунок 26 – Крюковая подвеска

Для предотвращения этого её укрепляют стопорной планкой. Стопорение гайки с помощью штифтов, шплинтов не допускается.

Принцип работы устройства

Кран-бaлка является своеобразной конструкцией, состоящей из таких элементов, как:

  • аппарат для подъема грузов;
  • направляющая, по которой перемещается механизм (так называемая пролетная бaлка);
  • пара концевых балок, которые требуются для перемещения крана по направляющим.

Подъемный механизм перемещается по пролетной бaлке в двух направлениях: по вертикали и по горизонтали. Сам механизм в действие приводится благодаря приводу, регулируемому пультом управления. Весь процесс работы техники можно разделить на несколько основных ступеней:

  • подъем груза;
  • рабочий ход (перемещение груза к месту назначения);
  • выгрузка;
  • холостой ход (возвращение месту загрузки).

Такая конструкция очень удобна. Ее могут применять как снаружи, так и внутри помещения. Отдельные разновидности этого инструмента можно устанавливать даже в небольших углах, которые довольно часто остаются пустыми из-за своего неудобного расположения.

Читать также: Как правильно обозначать размеры на чертежах

Кран-балки классифицируют на подвесные и опорные.

Ковшовые погрузчики

Основные виды погрузчиков данной группы — колесные, гусеничные и рельсовые. По устройству ковша техника делится на:

  • Одноковшовые погрузчики. На конце стрелы имеется ковш, предназначенный для работы с сыпучими и кусковыми материалами – гравием, песком, другими горными породами, грунтом, мусором и пр. Существуют разные классы погрузчиков по грузоподъемности – легкие (0,5-2 т), средние (2-4 т), тяжелые (4-10 т), большегрузные (свыше 10 т). По направлению разгрузки — с боковой, фронтальной и задней загрузкой. Кроме того техника представлена следующими видами: Фронтальные ковшовые погрузчики;
  • Неповоротные машины;
  • Неполноповоротные модели.

Основные типы фронтальных погрузчиков дополнительно содержат продольные стрелы, зафиксированные на шарнирах, что позволяет менять угол наклона. Неповоротная техника имеет переднее расположение ковша, у неполноповортной – ковш спереди и сбоку. Ковш может заменяться другим сменным оборудованием для выполнения таких операций, как уборка снега, планировка участков, рытье траншей, монтаж оборудования и многое другое. Одноковшовые погрузчики относятся к технике циклического действия, потому как перемещение машины, загрузка ковша и разгрузка производятся отдельно;

Многоковшовые погрузчики. Относятся к категории машин непрерывного действия. Погрузчики оборудованы погребающим органом, сочетающим функцию разрыхлителя и ковшевого элеватора для перемещения сыпучего груза с помощью нескольких ковшей, зафиксированных на подвижной ленте. Достигая нижнего положения, ковши набирают груз, попадая в верхнюю точку — выгружают его на транспортную ленту и в автомобиль. Погрузчики, имеющие телескопические (выдвижные) стрелы, пользуется особым спросом в сельском хозяйстве.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
