Устройство теплообменника КамАЗа и особенности ремонта

Ремонт помпы своими руками

Производителями заявлен пробег нового автомобиля КамАЗ (Евро 3) не менее 800 тыс. км. Однако сложные условия эксплуатации, перегрузки и резкие перепады температуры вносят свои коррективы. На практике помпа выдерживает 50–60 тыс. км. При этом предполагается, что регулярно проводится техническое обслуживание. Основными неисправностями водяного насоса 740.63–1307040 считаются:

• сколы и трещины корпуса помпы;
• изгиб или износ рабочего вала;
• износ уплотнительного сальника;
• износ подшипника.

Хорошей новостью для автомобилиста является то, что помпы такого типа доступны в ремонте. Они легко и полностью разбираются, в них нет незаменимых деталей.

Сколы, трещины и другие механические повреждения корпуса (или крыльчатки) ликвидируются при помощи электросварки или двухкомпонентных герметиков (типа эпоксидной смолы). Прогнувшийся валик вращения крыльчатки зачастую можно выровнять прессом или нанесением слоя хрома (с последующей доводкой до нормативных размеров). Не подлежит ремонту лишь уплотнительный сальник, который довольно легко извлечь и заменить.

Диагностика неполадок в системе охлаждения

Пред тем как приступить к ремонту водяного насоса, необходимо убедиться в том, что причина сбоя в работе двигателя кроется именно в нём.

Главный показатель, по которому можно судить о нарушении работы системы охлаждения — это повышение температуры мотора во время эксплуатации. Индикатор температуры показывает температуру двигателя выше 100 о С.

Расположение индикатора температурного датчика на приборной панели КамАЗ

Причин может быть несколько:

• низкий уровень охлаждающей жидкости, утечка ОЖ;
• нарушение работы термостата;
• нарушение работы радиатора;
• выход из строя водяной помпы.

Факт утечки ОЖ установить легко, взглянув на расширительный бачок — на нём нанесены отметки максимального и минимального количества тосола в системе. Если уровень ниже минимума, значит, где-то образовалась течь, которую нужно найти.

При поломке термостата (а их в КамАЗе 5511 два), как правило, температура жидкости опускается ниже среднего значения. Это происходит из-за того, что постоянно включён большой круг охлаждения. Это тоже вредно для двигателя, но перегрева не происходит. Если термостат заклинило в положении «малого круга», что бывает крайне редко, первым признаком считается полное отключение обогрева в салоне. Охлаждающая жидкость закипает прямо в расширительном бачке.

Радиатор может либо потечь, либо забиться. Большое количество грязи и пыли, налипшее на передней части радиатора нередко приводят к перегреву мотора. После промывания сот ситуация, как правило, нормализуется.

В случае если все вышеозначенные агрегаты работают исправно, но индикатор всё равно показывает повышенную температуру двигателя, стоит заняться обследованием водяного насоса. Опытные автомобилисты применяют несколько простых, но верных тестов:

1. Испорченная помпа начинает издавать характерный звук. Тональность меняется с увеличением оборотов, переходя с низкого «воя» на пронзительный «визг».
2. Образование подтёков жидкости в районе водяного насоса. Они бывают не всегда явными, жидкость сочится только на высоких оборотах коленвала. Но опытный глаз сразу заметит специфические грязно-бурые следы на поверхности блока цилиндров. Причина — пробой сальника.
3. Третий способ определения неисправности — ручная раскачка шкива водяного насоса. Для этого нужно снять приводной ремень (ремни) и попытаться раскачать шкив вверх-вниз. Если наблюдается хоть малейший люфт (0,5–1 мм), значит, налицо износ вала или подшипника. Их надо менять.

В зимнее время косвенным признаком, который может подсказать о выходе из строя насоса, может стать слабый нагрев воздуха в кабине. Замедленная циркуляция ОЖ приводит к тому, что печка не справляется со своей задачей — в салоне холодно.

Иногда случается так, что помпа работает исправно (не шумит, нет люфта вала и подтёков жидкости), но датчик настойчиво показывает перегрев мотора. В таком случае нужно проверить работоспособность самого датчика температуры. При обнаружении неисправности — заменить.

Устройство

Устройство осушки воздушного потока включает в себя такие элементы, как:

• поршень управляющего типа;
• выпускное устройство;
• глушитель;
• клапан выхлопа;
• камера влагоотделителя;
• клапан обратного типа;
• жиклер;
• кольцевой фильтрующий элемент;
• регулятор давления и питающий подвод;
• атмосферный вывод;
• крепежные элементы для монтажа.

В кольцевом фильтрующем устройстве воздушный поток охлаждается, благодаря чему часть влаги остается в камере осушительного устройства.

После фильтров воздух переходит через гранулообразный порошок к клапану обратного типа. После него он попадает к воздушному ресиверу тормозного механизма, проходя через отводы.

В это же время через жиклер и отвод происходит наполнение воздушного ресивера, который используется для регенерации. Очистка воздушного потока и первоначальное удаление лишней влаги в кольцевом фильтрующем элементе способствует увеличению срока эксплуатации тормозных механизмов.

Устройство влагосушителя работает по одной из трех схем:

• на основе центробежной силы;
• пропускание воздух через специальные вещества;
• автомат для удаления конденсата при помощи охлаждения.

Принципы работы устройства:

• осушение воздуха в фазе нагнетания;
• преобразование потока воздуха в процессе очистки;
• работа аппарата по регулировке давления;
• работы по техническому обслуживанию.

Осушение воздуха в фазе нагнетания

На рисунке представлена схема работы осушителя воздуха.

На фазе нагнетения воздух проходит через специальные выводы (1). Этот процесс его осушает.

• На первом этапе через фильтры кольцевой формы (12), в них осуществляется первичная очистка воздуха. В этом же устройстве происходит охлаждение воздушного потока.
• Часть влаги испаряется и концентрируется в отсеке для сбора влаги (9).
• Дальше воздушный поток направляется в осушительный порошок (13) и открывает обратный клапан (10).
• Дальше через канал (21) воздух направляется к РМ.
• Через жиклер (11) и канал (12) воздух проходит в РР.

Регенерация воздуха в фазе очистки

Этапы этой фазы:

Когда рост давления в тормозной схеме доходит до определенной степени отключения специальный ресивер поворачивает клапан для сброса воздуха (8).

Весь накопленный воздух выбрасывается в окружающую среду через систему впуска (7) и атмосферного преобразования (3). При этом удаляется излишняя влага. На этом этапе также удаляется масло и скопившееся грязь.

Фильтр регенерации (14) полностью заполняется сухим воздухом. При этом воздух проходит через вывод (22) и отвод (11), минуя гранулированный порошок (13). На этом этапе воздух полностью выделяет влагу и выбрасывается в атмосферу через кольцевой фильтр (12) и клапан выброса (8). Закрывающий кран (10) не допускает попадания воздуха обратно.

Работа интегрированного регулятора давления

Когда давление внутри устройства увеличивается поршень-регулятор (2) направляется в сторону клапана (4). Когда давление становится максимальным открывается канал регулировки впуска (3). При этом выпуск (1) от вентиляции перекрывается поршнем. Воздух в сжатом состоянии проходит через канал (5) на прямую к клапану сброса (8), при этом открывая его. При снижении давления происходит обратный процесс. Избыток воздуха удаляется через вентиляцию.

Работа нагревателя

Для того, чтобы клапан сброса не замерзал применяют подключают специальный электрический нагреватель. Он устанавливается в корпусе устройства рядом с клапаном сброса. Нагреватель приводится в действия через замок зажигания.

Демонтаж теплообменника КАМАЗ

Замена агрегата требуется в случаях повреждения корпуса, прогорания газов, появления течи и при сборе нагара в камере сгорания или в самой емкости теплообменника.

Снятие устройства происходит по типовому алгоритму:

Мастер отключает АКБ, сливает охлаждающую жидкость и устраняет провод высокого напряжения. Снимаются все фиксирующие элементы, соединяющие топливопровод и теплообменник. Затем специалист устраняет выхлопную трубу, наливную и отводящую трубы, отсоединяет воздухопроводы. Финальным этапом становится открепление теплообменника от кронштейнов, на которые он закреплен.

Подобные работы следует проводить исключительно в сервисном центре во избежание дефектов используемого оборудования. Отсутствие должного опыта и компетенции в этой процедуре может повлиять на корректность последующего функционирования теплообменника и повышение нагрузки на двигатель. Доверьтесь мастерам специализированного СТО «Альфа-авто»

На актуальных модификациях двигателей КАМАЗ предусмотрена система охлаждения масла, построенная на одном узле — масляном теплообменнике. Все о данных деталях, их типах, конструкции, принципе работы и применяемости, а также о верном выборе, ремонте и замене теплообменников — читайте в данной статье.

Неисправности и ремонт

Причиной неисправности водяного насоса является потеря герметичности торцевого уплотнения. После попадания горячей ОЖ в полость расположения подшипников из последних вымывается смазка. Через некоторое время помпа начинает греметь, а потом ее заклинивает. Самостоятельная диагностика позволяет выявить такой дефект по течи антифриза из контрольного отверстия, люфту вала, а в зимнее время — по снижению эффективности работы печки кабины.

Восстановление работоспособности насоса можно провести путем агрегатной замены. Но большинство водителей делают ремонт помпы КамАЗа своими руками.Если в ЗИПе имеются необходимые детали или вал в сборе, то отремонтировать помпу совсем несложно. Для этого необходимо снять насос со штатного места, разобрать и заменить дефектные детали. Отличительной особенностью водяного насоса КамАЗа Евро является то, что вентилятор обдува крепится не на шкив помпы, а на гидромуфту.

Как снять и разобрать

Демонтаж насоса труда не составляет. Перед началом работ необходимо слить охлаждающую жидкость. Необходимо помнить, что антифриз токсичен и может нанести вред окружающей среде. Поэтому его нужно собирать в емкость. Чистая ОЖ после фильтрации может использоваться повторно. Для снятия приводных ремней нужно ослабить их натяжение. После слива ОЖ демонтируют хомуты крепления патрубков подвода антифриза.

Помпа крепится к блоку 3 болтами. Открутив их, снимают насос в сборе со штатного места и извлекают наружу вместе с патрубками подвода ОЖ к термостату и гидромуфте. Для разборки водяной помпы снимают крепеж шкива и крыльчатки. Чтобы вынуть вал с подшипниками и уплотнением, используйте выколотку, изготовленную из мягкого материала. При необходимости разберите дефектный узел и установите работоспособные детали из ремкомплекта.

Как поменять

На КамАЗах применяются насосы с одно- и двухручьевыми шкивами. Если предстоит агрегатная замена, то нужно покупать помпу, которая является полным аналогом ранее установленной. В противном случае существует большая вероятность повторного дефекта. Замена помпы проводится в обратном порядке снятию. Перед ее установкой необходимо заполнить полость подшипникового узла консистентной смазкой до появления последней в контрольном отверстии. Это затруднит попадание тосола при поломке уплотнения.

Возможные неисправности системы смазки дизеля и способы устранения

Неисправность

Повышенный расход масла

— Длительная работа двигателя на оборотах холостого хода.

Без необходимости не работать на оборотах холостого хода двигателя.

— Утечка масла через соединения в смазочной системе турбокомпрессора.

Подтянуть соединения, при необходимости заменить прокладки и резиновые рукава.

— Износ сопряжения клапан-втулка в головке цилиндров, старение резиновой манжеты клапана.

Проверить и заменить изношенные детали.

— Засорение воздухоочистителя или колпака воздухозаборника.

Провести обслуживание воздухоочистителя и очистить сетку колпака.

Понижение давления масла в смазочной системе

— Низкий уровень масла в масляном картере.

Проверить и при необходимости долить масло до отметки «В»

— Неисправность приборов контроля давления

Убедиться в исправности приборов

— Применение масла не соответствующей вязкости

Заменить масло на соответствующее химмотологической карте.

— Загрязнение фильтрующих элементов масляного фильтра

Заменить фильтрующие элементы.

— Нарушение регулировки или заедание предохранительного клапана или клапана смазочной системы

Проверить клапаны и устранить заедание, при необходимости отрегулировать или заменить неисправные детали.

— Засорение заборника масляного насоса

— Попадание охлаждающей жидкости в масло

Проверить герметичность водяной полости, уплотнение гильз цилиндров, герметичность водомасляного теплообменника, неисправные детали заменить.

— Утечки масла в местах соединений и масляных магистралях смазочной системы

Проверить состояние технологических заглушек, пробок, затяжку крепежных деталей в местах соединений, состояние уплотнительных колец и прокладок

— Нарушение работоспособности масляного насоса

Снять насос и на специальном стенде проверить работоспособность.

— Недопустимое возрастание зазора в подшипниках коленвала и распредвала

Произвести ремонт двигателя.

Загорание сигнализатора аварийной температуры масла

— Неисправность датчика аварийной температуры масла

Убедиться в исправности датчика, при необходимости заменить.

— Заедание термоклапана включения теплообменника, неисправность термосилового датчика

Проверить работу термоклапана включения теплообменника, при необходимости устранить заедания или заменить датчик.

— Засорение трубок или загрязнение охлаждающих пластин

Проверить водомасляный теплообменник на предмет засорения трубок и загрязнения охлаждающих пластин, при необходимости промыть или заменить теплообменник.

Повышение давления масла в смазочной системе

— Высокая вязкость масла

Заменить масло на соответствующее химмотологической карте

— Нарушение герметичности линии управляющего сигнала соединяющей главную масляную магистраль с насосом или ее засорение

Проверить трубу подвода масла к насосу, затяжку болтов крепления, наличие отверстия в крышке

— Заедание или нарушение регулировки клапана смазочной системы.

Проверить клапан и устранить заедание, при необходимости заменить неисправные детали.

Как верно подобрать и заменить масляный теплообменник КАМАЗ

Жидкостно-масляные теплообменники имеют простую конструкцию, что обуславливает их высокий ресурс и надежность. Однако с течением времени сердечник ЖМТ засоряется, пространство между пластинами забивается различными отложениями — это приводит к повышению сопротивления потоку масла и снижает эффективность теплообмена. При чрезмерном засорении срабатывает перепускной клапан, и масло из фильтров поступает в двигатель в обход теплообменника. В результате охлаждение масла ухудшается и даже при малой нагрузке высок риск перегрева. Если возникает такая ситуация (загорается соответствующая индикаторная лампа, наблюдается ухудшение работы мотора), масляный теплообменник необходимо проверить, демонтировать с двигателя, подвергнуть разборке и очистке.

Также в деталях теплообменника в результате процессов коррозии или при повреждении возникают трещины и щели, через которые масло попадает в охлаждающую жидкость. Эта же проблема наблюдается при износе или повреждении уплотнительных элементов. В этом случае ЖМТ подлежит ремонту или полной замене. Сегодня на рынке присутствуют различные по комплектации ремонтные комплекты, содержащие прокладки, сердечники, коллекторы и другие детали. Если же ремонт выполнить невозможно или нецелесообразно, то необходимо полностью заменить деталь. Все работы выполняются в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. Перед ремонтом осуществляется слив охлаждающей жидкости и части масла, после замены все жидкости доводятся до нужного уровня. Впоследствии ЖМТ требует лишь регулярного осмотра и проверки клапанов при каждом регламентном ТО.

Если теплообменник подобран и установлен правильно, то моторное масло всегда будет иметь оптимальную температуру, обеспечивая эффективную работу силового агрегата.

Смазочная система двигателя

Смазочная система двигателя комбинированная, с «мокрым» картером. Система включает масляный насос, фильтр очистки масла, водомасляный теплообменник, картер масляный, маслоналивную горловину, направляющую трубку и указатель уровня масла.

Различные комплектации двигателя могут отличаться формой картера масляного, расположением и глубиной копильника масла. Соответственно, масляный насос имеет различные маслозаборники. Двигатели оснащаются маслозаливной горловиной и указателем уровня масла, расположенными в передней крышке или на картере маховика.

Схема смазочной системы показана на рис. 2-22. Из картера 13 масляный насос 1 подает масло в фильтр очистки масла 3 и через водомасляный теплообменник 6 в главную магистраль, и далее к потребителям. В смазочную систему также включены клапан 2 системы, обеспечивающий давление в главной масляной магистрали 392. 539 кПа (4,0. 5,5 кгс/см 2 ) при номинальной частоте вращения коленчатого вала двигателя и температуре масла 80. 95 °С, перепускной клапан 4, отрегулированный на срабатывание при перепаде давления на фильтре 147-216 кПа (1,5-2,2 кгс/см 2 ) и термоклапан 11 включения водомасляного теплообменника.

При температуре масла ниже 95 °С, клапан открыт и основной поток масла поступает в двигатель минуя теплообменник. При температуре масла более 110 °С, термоклапан закрыт и весь поток масла проходит через теплообменник, где охлаждается водой. Тем самым обеспечивается быстрый прогрев двигателя после запуска и поддержание оптимального температурного режима в процессе эксплуатации. Конструктивно термоклапан расположен в корпусе масляного фильтра. Максимальная температура масла в системе смазки 115 °С.

Рис. 2-23. Насос масляный: 1 — крышка; 2 — корпус; 3 — шестерня ведущая; 4 — ведомое зубчатое колесо; 5 — шпонка; 6 — гайка; 7 — зубчатое колесо; 8 — ось; 9 — шплинт; 10 — пробка; 11, 12 — пружины; 13 — клапан; 14 — шарик; 15 — шайбы регулировочные.

Масляный насос (рис. 2-23) закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний носок коленчатого вала и имеет 64 зуба, ведомое 52.

Когда нужна замена теплообменника на КамАЗе?

Для устранения незначительных поломок теплообменника иногда достаточно заменить пластины, прокладки, фильтры, раму, кожух или другие поврежденные компоненты. Но если износ оборудования слишком сильный, его выгоднее заменить.

О серьезных поломка теплообменника КамАЗа свидетельствуют следующие признаки:

• из выхлопной трубы идет густой белый дым, а мощность двигателя резко снижается – подшипники скольжения на коленвале вырвало из посадочного места;
• снижается уровень моторного масла, а охлаждающей жидкости наоборот, повышается – пробита прокладка, вследствие чего произошло смешивание жидкостей. При такой неисправности двигатель перестает набирать обороты, а на панели приборов может появиться сообщение о том, что давление масла слишком низкое.
• датчик теплообменника неправильно показывает температуру.

Выявить причину неисправности иногда можно путем визуального осмотра, но чаще всего для этого нужно специальное диагностическое оборудование. Поэтому во избежание потери времени рекомендуем сразу обращаться к специалистам мобильного сервиса.

Замена теплообменника проводится в несколько шагов:

1) Слив антифриза.

2) Демонтаж выпускного коллектора, масляных фильтров, датчиков,

3) Снятие теплообменника.

4) Дефектовка запчастей, замена всех непригодных комплектующих.

5) Установка нового агрегата и всех демонтированных компонентов в обратном порядке.

6) Заливка новой охлаждающей жидкости.

Замена теплообменника на КамАЗе

Замена теплообменника на КамАЗе

Важно: теплообменник, собранный из некачественных деталей, ломается часто. Перепады температур, давление приводят к нарушению герметичности оборудования, из-за чего оно выходит из строя

Поэтому рекомендуем устанавливать только оригинальный узел.

Как отрегулировать давление воздуха

Для того чтобы отрегулировать давление воздуха, необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ.

Регулировка механизма проводится только при отключенном силовом агрегате.

Весь процесс проходит в 3 этапа: разбор, регулировка и монтаж.

Для того чтобы демонтировать регулятор, нужно открутить контровую гайку и вывернуть регулировочный винт. Это поможет ослабить пружины поршня уравновешивающего типа. После этого следует при помощи специального торцевого ключа вытащить пружинное устройство, отвернуть защитную крышку и снять уплотнительную манжету.

Для того чтобы снять глушитель, нужно отвернуть крепежные элементы с нижней части крышки и вытащить фильтрующий элемент. Затем следует снять 2 уплотнительных кольца и разгрузочный поршень. После демонтажа рекомендуется промыть все детали чистым бензином.

После проделанных действий следует установить регулятор на специальный проверочный стенд и подключить прибор согласно схеме, приведенной в руководстве пользователя.

После подключения необходимо 3 раза подать сжатый воздух под давлением не менее 1,4 МПа на выводы.

В том случае если пределы регулируемого давления превышают показатель в 0,8 МПа, нужно при помощи болта отрегулировать уровень давления до требуемых пределов.

По окончании регулировки следует 3 раза проверить уровень давления включения и отключения регулятора, после чего можно законтрить болт.

Из чего состоит и как работает теплообменник жидкостно-масляного типа

Внутри корпуса алюминиевой детали находится сердцевина с дефлектором и масляными фильтрами, от которой отходят подводящий и отводящий патрубки для перекачки охлаждающей жидкости. Подводящий патрубок (коллектор) отвечает за подачу ОЖ с блока цилиндров на охлаждение, отводящий — за возвращение ОЖ обратно в водяную рубашку. Также, важным элементом конструкции считается перепускной клапан для аварийной работы в обход дефлектора, в случае его засорения или других проблем в работе.

Сердцевина разделена металлическими пластинами на 4 изолированные секции. Их наличие позволяет направлять поток масла и ОЖ внутри работающей системы. Этим же занимается фланец, плотно зафиксированный внутри корпуса уплотнительными кольцами с одного конца и упертый в торцевую стенку — с другого. За направление потока моторного масла в конструкции отвечает дефлектор.

При всей кажущейся сложности, основная задача детали заключается в эффективном разделении потоков масла и хладагента при перегонке их внутри замкнутого контура. Соответственно, хладагент «заперт» внутри трубок сердечника, а нуждающееся в большем пространстве и пути перетекания масло просачивается между трубочками с хладагентом и стенками корпуса ЖМТ. Подводящий коллектор включается в систему через короткую переходную трубку, отводящий — путем приваливания.

Принцип работы жидкостно-масляного охладителя в общем виде выглядит так:

при нагреве двигателя до 95–100 градусов открывается термосиловой клапан ЖМТ;

через клапан часть масла с фильтров поступает в кожух;

внутри масло проходит через все 4 блока сердцевины, в процессе отдавая тепло и остывая;

остывшее масло постепенно возвращается в систему через отводящий коллектор.

В случае перегрева двигателя до 100–115 градусов через теплообменник проходит весь поток масла из системы. ЖМТ эффективен при температуре нагрева двигателя до 115 градусов. В случае перегрева на приборной панели КАМАЗа начинает мигать аварийный индикатор, сигнализирующий о необходимости заглушить мотор до полного остывания, и выполнить диагностику системы на предмет поиска причины достижения критического уровня температуры.

Где находится термостат у КАМАЗа

Ремонт термостата и его установка + Установка патрубка

Как снять радиатор на автомобиле Камаз

проверка термостата, нерабочий термостат, сравнение термостатов

термостат на камминз

Замена масла в двигателе Камаз

Как проверить автомобильный термостат в домашних условиях. Термостат Форд Фокус 1

Термостат Дизеля ЯМЗ 236238240.

замена помпы на КАМАЗе 5460

Как проверить термостат.

• Откуда белые КАМАЗы
• КАМАЗ максимальный уклон
• Турбина к27 чехия на КАМАЗ
• Кабина без спальника КАМАЗа
• Какие аккамуляторы для КАМАЗа
• КАМАЗ на метане производитель
• Разбор передней ступицы КАМАЗ
• Водяной насос КАМАЗ 5310
• Кран отопителя КАМАЗ 43118
• Диагностика эбу КАМАЗ
• Гарантийный срок КАМАЗ 6520
• Противотуманные фары КАМАЗ 4310
• Замена фильтров тонкой очистки топлива на КАМАЗе
• Автокран кс55713 5к 3 на шасси КАМАЗ
• КАМАЗ промывка канализации

Главная » Хиты » Где находится термостат у КАМАЗа

Применяемость масляных теплообменников на автомобилях КАМАЗ

ЖМТ устанавливаются только на дизельные двигатели КАМАЗ 740 различных модификаций экологических классов Евро-2, 3 и 4. Сегодня используется два типа теплообменников:

• Каталожный номер 740.11-1013200 — короткая модификация;
• Каталожный номер 740.20-1013200 — длинная модификация.

Отличие данных деталей заключается в конструкции коллекторов и, следовательно, в способе подключения к системе охлаждения. В коротком ЖМТ отводящий коллектор имеет только привалочную поверхность на торце для присоединения патрубка с помощью болтов или шпилек. Теплообменники с таким коллектором являются универсальными, они подходят для большинства КАМАЗовских двигателей различных экологических классов. В длинном ЖМТ на отводящем коллекторе расположен патрубок для присоединения шланга с фиксацией металлическом хомутом. В остальном обе детали идентичны и могут присоединяться к стандартным сборкам фильтров.

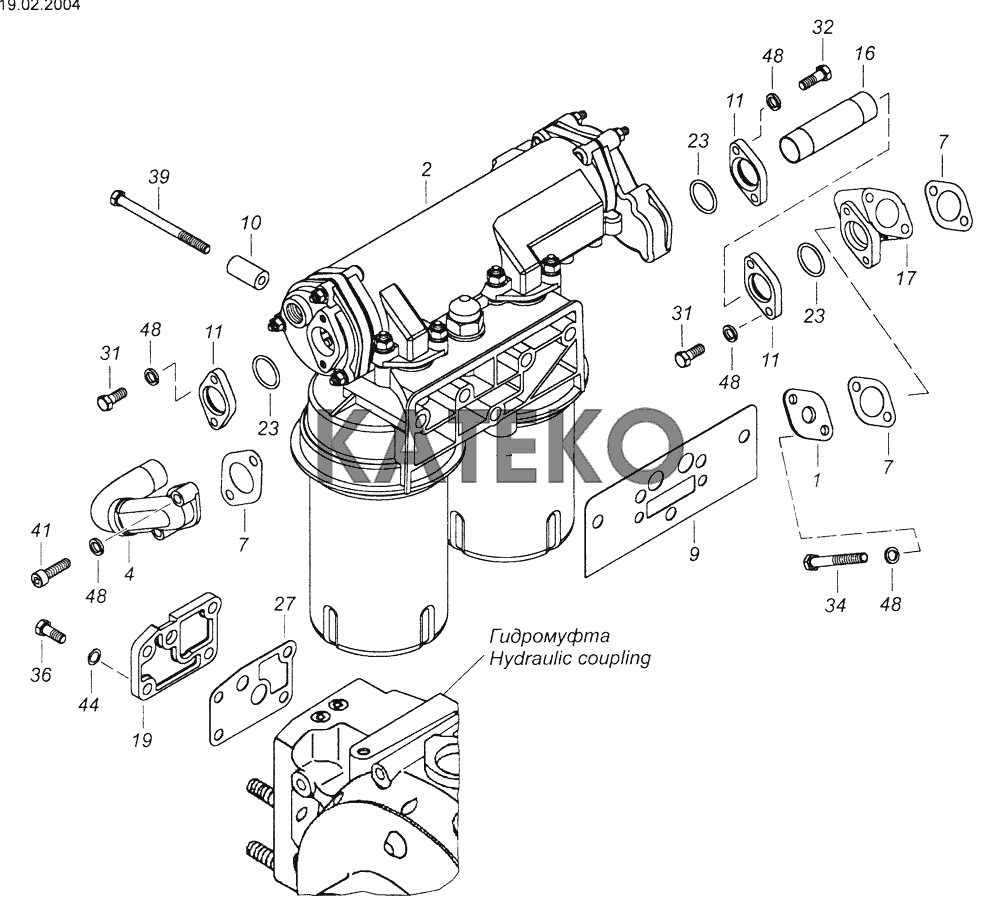

Установка теплообменника масляного КАМАЗ на блок масляных фильтров

Теплообменник или как понять, что антифриз попал в масло!

Теплообменник

— это техническое устройство, в котором осуществляется теплообмен между двумя средами, имеющими различные температуры.

Скажем сразу откровенно слабое место всех современных двигателей!

Перемешивание моторной смазки с охлаждающей жидкостью двигателя – неисправность критическая, требующая немедленного вмешательства и устранения. Другими словами, эксплуатировать машину нельзя, только ремонтировать. Хоть и нечасто, но такая проблема встречается на новых и подержанных автомобилях. Чтобы избежать дорогостоящих ремонтов, хозяин авто должен четко представлять порядок своих действий, когда обнаружено масло в антифризе.

Система охлаждения силового агрегата представляет собой сеть каналов, проходящих через блок и головку цилиндров. Она герметична и потому работает под давлением, возникающим в результате нагрева и расширения жидкости. Система смазки имеет похожее строение, только каналы более узкие, а давление создает масляный насос.

Крайне важно следить за уровнями и состоянием технических жидкостей, масла и антифриза

Существует несколько причин, по которым происходит смешивание двух разных жидкостей:

1. В автомобилях с современными и сложными двигателями присутствует элемент охлаждения моторной смазки – масляный радиатор или по другому ТЕПЛООБМЕННИК. В нем и случается перемешивание антифриза с маслом в результате пробоя прокладок.
2. Прокладка между головкой и блоком цилиндров – слабое место любого мотора. Когда в ней возникает мельчайшая трещина, жидкость с более высоким давлением проникает в «чужую» систему. Как правило, масло поступает в антифриз, потому что масляный насос «давит» сильнее, нежели помпа. Хотя случается и взаимное проникновение.
3. Трещины в металле самой ГБЦ.

Как определить попадание смазки в антифриз:

• из-за ухудшения охлаждающих свойств антифриза двигатель начинает сильнее греться, чаще срабатывает электрический вентилятор;
• уровень масла постепенно снижается, а тосола – повышается (заметить довольно сложно);
• крыльчатка помпы взбивает масляно-водяную смесь, превращая ее в густую белую эмульсию, засоряющую фильтр, отчего падает давление моторной смазки;
• снаружи на блоке либо корпусе теплообменника видны потеки, берущие начало возле прокладки (появляются не всегда);
• масло в расширительном бачкеменяет цвет и консистенцию охлаждающей жидкости.

Как правило, беда не приходит одна. Тосол, попавший в поддон картера, может создать серьезные проблемы: в лучшем случае эмульсия засорит смазывающие каналы и фильтр. При худшем раскладе коленчатый вал провернет вкладыши (подшипники скольжения) в результате масляного голодания. Дорогостоящий ремонт обеспечен.

Признак поломки хорошо заметен – из выхлопной трубы валит белый дым в большом количестве, а мощность мотора резко падает.

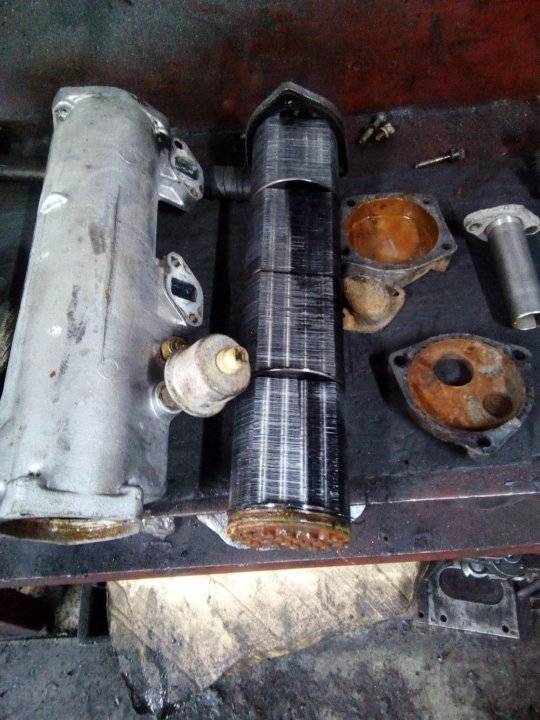

Когда подобная проблема возникает на машине, оборудованной теплообменником – охладителем моторной смазки, возникают затруднения с самостоятельной диагностикой неисправности. Если внешние признаки в виде потеков отсутствуют, то после выявления эмульсии в расширительном бачке срочно обращайтесь в наш автотехцентр, мы проведем замену прокладок теплообменника и промоем масляную и охлаждающую системы.

На автомобилях марок GM теплообменник расположен за коллектором, и постоянно подвержен сильному нагреву, из-за этого прокладки дубеют и начинается течь масла!

Все современные моторы теплонагруженные, рабочая температура моторов достигает 103-105С, а у некоторых моторов еще выше. Детонация ДВС, высохшие пластиковые трубки, дубовые резиновые прокладки и преждевременное окисление масла являются платой за экологичность.

Для просмотра онлайн кликните на видео ⤵

Как снять теплообменник на двигателе КамаЗ евро-2 Подробнее

Снимаю теплообменик Камаз Евро2. Подробнее

Теплообменник камаза евро 3 55115, евро 3. снятие теплообменника камаз евро 3, теплообменник (1) Подробнее

Установка теплообменника на Камаз и поиск утечки воздуха! Подробнее

ТЕПЛООБМЕННИК КАМАЗ. РЕМОНТ. ОПРЕССОВКА. МАСЛО В ТОСОЛЕ. Подробнее

Теплообменник КАМАЗ, обслуживание, ремонт, опрессовка, нюансы разборки и сборки. Фирма «Альбатрос» Подробнее

Теплообменник камаз евро 1 причины неисправности Подробнее

КАМАЗ-740.62 фрагмент работы по сборке дизеля Подробнее

Теплообменника камаз евро 3 Подробнее

Что можно найти в двигателе КАМАЗ 740.62. Подробнее

Не разбирается теплообменник КАМАЗ, приспособление для разборки. Фирма «Альбатрос» Подробнее

идут газы в расшительный бачок камаз Подробнее

Ремонт двигателя КАМАЗ Подробнее

На Камазе выкидывает антифриз с термостами. Нашли причину ! Подробнее

отключение теплообменника ямз 238 Подробнее

Масло в антифризе(тосоле) -проверяйте теплообменник. Подробнее

Теплообменник КамАЗ евро Подробнее

Переделка сапуна камаз евро. Подробнее

ЗАМЕНА МАСЛЯНЫХ ФИЛЬТРОВ на Камазе. Евро 1. Подробнее

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.
