Устройство и правила эксплуатации осушителя воздуха для КамАЗ

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Регулятор давления КАМАЗ

Регулятор давления предназначен для автоматического регулирования давления в пневматической системе в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты агрегатов пневматического привода от загрязнения маслом и. чрезмерного повышения давления при выходе из строя регулирующего устройства. Регулятор давления соединен трубопроводом непосредственно с компрессором; прикреплен двумя болтами к кронштейну.

регулятор давления

Атмосферный вывод регулятора направлен вниз так, чтобы выбрасываемый регулятором конденсат не попадал на другие детали автомобиля.

Принцип работы

Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.

схема

Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.

регулировка давления в системе

При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.

Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ}, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.

вывод для подкачки шин

Регулятор давления имеет клапан отбора воздуха, например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.

Неисправности регулятора

Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.

фильтр регулятора

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

zil-130-431410.ru

Трубка от компрессора к влагоотделителю на КамАЗ 5511-3506190

Трубка компрессора 1-цилинд. (от компрессора к охладителю) На КамАЗ 5511-3506190

  • Артикул: 65115-3506190
  • Наличие: в наличии / на заказ
  • Система охлаждения двигателя Камаз-740 жидкостная закрытого типа с принудительной циркуляцией охлаждающей жидкости.
  • Основными элементами системы охлаждения (рис. 1) являются водяной насос 8, радиатор, термостаты 22, вентилятор 10, гидромуфта привода вентилятора, включатель 15 гидромуфты, расширительный бачок 20, перепускные трубы, жалюзи.

Рис. 1. Схема системы охлаждения Камаз-740

1 — труба перепус­кная от радиатора к расширительному бачку; 2 — трубка соединительная от компрессора к бачку; 3 — компрессор; 4, 6 — трубы водосборные; 5 — труба соединительная водяная; 7 — труба перепускная термостатов; 8 — насос водяной; 9 — колено отводящего патрубка водяного трубопровода; 10 — вентилятор; 11 — экран сливной системы охлаждения; 12 — труба подводящая правого ряда цилиндров; 13 — патрубок подводящей трубы; 14 -головка цилиндров; 15 — включатель гидромуфты привода вентилятора; 16 — коробка термостатов; 17 — патрубок отвода охлаждающей жидкости из бачка в водяной насос; 18 — патрубок отвода охлаждающей жидкости в отопитель; 19 — кран контроля уровня охлаждающей жидкости; 20 — бачок расширительный; 21- пробка паровоздушная; 22 — термостат; I — из радиатора; II — в насос при закрытых термостатах; III — в радиатор при открытых термостатах

Особенности эксплуатации и обслуживания влагомаслоотделителя

Влагомаслоотделитель требует минимального внимания и обслуживания, и в течение всего срока службы доставляет минимум проблем водителю грузовика. Однако нужно сказать о некоторых особенностях, знание которых поможет избежать поломок и обеспечить качественную работу пневматической системы.

Есть несколько рекомендаций, которые стоит соблюдать при установке нового влагомаслоотделителя на автомобиль. Во-первых, устройство нужно устанавливать так, чтобы сливной штуцер был направлен вниз — в этом случае при сбросе конденсата вода будет сливаться на землю. В противном случае (если штуцер будет направлен в сторону) конденсат может стать причиной коррозии и поломок расположенных рядом узлов и агрегатов. А, во-вторых, при установке влагомаслоотделителя необходимо использовать резиновые уплотнительные элементы, которые обеспечат герметичность системы.

В зимнее время года высок риск замерзания клапана сброса конденсата, особенно при работе пневмосистемы в режиме разгрузки компрессора. Избежать этой неприятности можно простой остановкой двигателя.

В целом, влагомаслоотделитель отличается высокой надежностью и эффективностью работы, его наличие обеспечивает качественное функционирование пневматической тормозной системы, что гарантирует и надежную работу автомобиля или автобуса.

Ремонт тормозного крана

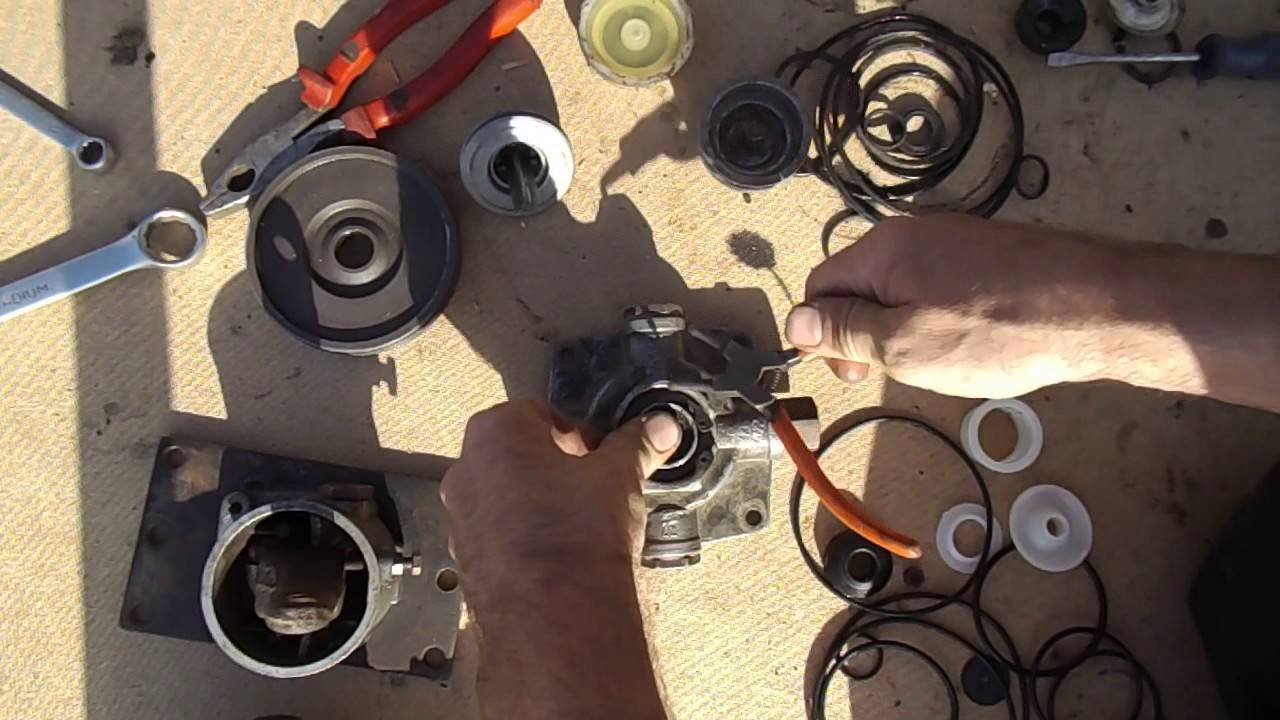

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

  1. Нужно расшплинтовать и демонтировать палец тягового устройства.
  2. Затем отвернуть 4 болта крепления с кронштейна.
  3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
  4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
  5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
  6. В конце извлечь верхний поршневой механизм.

https://youtube.com/watch?v=A2GR1koL2yo

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Типы ремкомплектов

Есть несколько комплектаций ремонтных инструментов для удаления неисправностей в работе тормозного крана:

  • Малый набор. Он включает в себя только предметы для уплотнения и специальный защитных чехол для рычага управления.
  • Средний набор. Кроме состава предыдущего набора он комплектуется втулками и креплениями.
  • Большой набор. В этом варианте содержится полный набор необходимых элементов для самостоятельного ремонта тормозного крана.

работы Принцип

Механизм, поднимающий платформу, гидравлический. Он коробки из состоит для отбора мощности (сокращенно насоса), КОМ масляного, гидрораспределителя, гидроцилиндра, клапана, ограничивает который подъем платформы, пневматического блока, масляного бака с фильтром и целой системы гидро и проводов пневмо.

Чтобы включить гидравлические системы платформу опрокидывающего механизма нужно включить сцепление, включить затем электромагнит «А» на пневмоблоке (смотрите на схему механизма узлов чуть выше), который управляет для коробкой отбора мощности. Воздух, при поступает, этом на пневмоцилиндр 4, включающий КОМ 3. Как включается только сцепление — насос масла начинает бака, из работу 1 масло поступает к гидро распределителю 7, от идет него на слив.

Чтобы поднять платформу включить нужно электромагнит «Б», который управляет секцией пневматической. Из гидрораспределителя системы, воздух поступает к пневматическому гидрораспределителе 6 на цилиндру 7 и смещает в левое крайнее положение золотник его. При этом сливная полость в перекрывается гидрораспределителе, а напорная соединяется с магистралью гидравлического При 10. цилиндра опасном повышении давления внутри магистрали напорной должен сработать предохранительный клапан 11.

прекратить Чтобы подъем платформы необходимо будет электромагнит отключить «Б», который управляет секцией гидравлического При. распределителя этом, полость пневматического цилиндра соединится гидрораспределителя с атмосферой, а пружина возвратит золотник в нейтральное его положение. Перекрывается магистраль гидроцилиндра, и останавливается платформа в её поднятом состоянии. Нагнетательная полость цилиндра гидравлического, при этом, соединяется со сливом, а идущее, масло от работающего насоса, сливается в маслобак.

опустить Чтобы платформу, надо включить электромагнит «В». воздух Тогда из пневматической системы поступает в другую пневматического полость цилиндра гидрораспределителя и смещает его правое в золотник крайнее положение, при этом гидроцилиндра магистраль соединяется со сливом, платформа начинает Как. опускаться только окончится опускание платформы, отключить нужно электромагниты (все без исключения), а пневмораспределителя рукоятки надо установить в его исходное при. А положение отключении КОМ необходимо отключить снова сцепление.

Важные моменты при сборке устройства

Выбирая модель осушителя, который предстоит собрать, следует учесть, что конденсационный осушитель воздуха не только убирает повышенную влажность, но также может снизить температуру воздуха примерно на 5 градусов. Поэтому при его использовании следует включать обогреватель. Установку следует проводить таким образом, чтобы воздушные потоки пересекались.

Важный момент! При организации осушения воздуха следует определить общую влажность помещения, чтобы не произошло слишком значительное осушение. В той комнате, в которой влажность превышает порог в 70%, следует обязательно проводить осушение.

Прибор, созданный своими руками, не всегда имеет красивый вид, поэтому обычно его применяют для помещений, предназначенных под хозяйственные цели.

Возможные неисправности и их починка

В процессе эксплуатации транспортного средства нередко возникают различные неисправности в системах и конструкции в целом. Что касается влагоотделителя, то среди наиболее распространенных поломок или проблем выделяют:

  1. Вытекание жидкости из резервуара, что приводит к нестабильной работе автоматики. Основная причина может крыться в деформации корпуса, возникновении на нем трещин или других дефектов.
  2. Прекращение работы переключателя. Проблема возникает из-за износа элемента. Объясняется это тем, что переключатель всегда находится под воздействием пара.
  3. Отображение неверных данных на измерителе уровня влажности. Неисправность вызвана повреждением прибора.
  4. Нарушение теплового режима. Происходит из-за возникновения сбоев в работе автоматической системы.
  5. Неспособность устройства справиться с поставленной задачей. Главная причина поломки – засорившиеся фильтры.

Любая из неисправностей требует незамедлительного ремонта. Если проигнорировать проблему, безопасность эксплуатации автомобиля может быть нарушена. Зачастую за ремонтом обращаются в специализированные сервисы, однако при желании починку можно выполнить своими руками.

Как устроен

Устройство влагоотделителя включает в себя такие элементы, как:

  1. Компрессор. Это механизм, который используется для повышения уровня давления и сжатия воздушного потока. Изготавливается из алюминия. Выходное давление не должно превышать 0,82 кгс/см² .
  2. Радиатор. Сюда попадает сжатый воздух из компрессорной части. Механизм необходим для рассеивания тепла в воздухе. Сам радиатор оборудован системой охлаждения воздушного типа.
  3. Корпус и стакан, которые вместе составляют внутреннюю полость конструкции.
  4. Дефлектор. Это аэродинамический механизм, который используется для усиления тягового момента в системе транспорта.
  5. Фильтрующий элемент. Удерживает мелкие частицы пыли. Некоторые фильтры состоят из уплотнительных колец для более качественного удержания частиц пыли и грязи.
  6. Заслонка. Необходима для отделения спокойной зоны от загрязнений.
  7. Клапан и пробка. С их помощью удаляются скопившиеся загрязнения во внутренней части конструкции осушителя воздуха.
  8. Крыльчатка. Это вращающаяся часть, оснащенная лопастями. Необходима для закручивания воздушного потока и отбрасывания его на стенки корпуса и стакана.

Установка

Если влагоотделитель полностью вышел из строя, необходимо обеспечить его замену новым устройством. При желании процедуру монтажа свежего агрегата можно выполнить своими руками.

Чтобы установка устройства была качественной, потребуется предварительно подготовить следующие инструменты и материалы:

  • средства индивидуальной защиты: маска и очки;
  • гаечный ключ;
  • отвертку;
  • сварочный аппарат для подгона размера труб;
  • молоток.

Для проведения процедуры владельцу авто следует:

  1. Поставить автомобиль на ровную поверхность, предварительно зафиксировав его положение.
  2. Снять кронштейн транспортного средства, используя соответствующий инструмент.
  3. Открутить болты фиксации, удерживающие корпус радиатора.
  4. Снять уплотнительные кольца и прокладку, проведя самостоятельную разгерметизацию системы.
  5. Прикрутить устройство к раме посредством использования крепежных болтов.
  6. Подсоединить трубу от компрессора к влагоотделителю.
  7. Проверить плотность прилегания мембраны.
  8. Осмотреть состояние клапанов и заменить их при необходимости.
  9. Проверить показатель уровня давления и степень сжатия поступающего в систему воздушного потока.
  10. Выполнить монтаж уплотнительных колец и фильтрующего элемента.
  11. Вернуть верхнюю крышку на место и зафиксировать ее болтами.

Последний шаг заключается в обратной сборке механизма. Установку оборудования можно проводить только в вертикальном положении, а также следует позаботиться о том, чтобы положение всех элементов было надежно зафиксировано и закреплено.

Проверить работоспособность механизма можно посредством включения двигателя. Если мотор работает исправно, и в процессе работы не возникают неприятные звуки, значит, ремонт был выполнен правильно. Если были обнаружены проблемы в работе устройства, рекомендуется обратиться за помощью к специалистам сервисного центра.

Влагоотделитель – специальное устройство, способствующее безопасной и комфортной эксплуатации грузового автомобиля.

=>

На каждый грузовой автомобиль, выпущенный с Камского автомобильного завода, устанавливают компрессор или влагоотделитель. КАМАЗ 5320 исключением не стал. Влагоотделитель представляет собой специальное устройство, обеспечивающее защиту системы транспортного средства от влаги и масляной жидкости, способной привести к образованию коррозии.

Стоит подробнее рассмотреть принцип работы устройства, а также виды.

Разновидности

На сегодняшний день влагоотделитель КамАЗа может быть двух типов: с РДВ – встроенным регулятором давления воздуха ли без него. Данные устройства имеют одинаковое назначение. Однако их конструкция отличается. Считается, что устройства с встроенным регулятором давления воздуха обеспечивают более надежную работу пневмосистемы. Кроме этого, в их конструкции может присутствовать радиатор. В таких элементах используется комбинированный тип фильтрации воздуха – термо- и просто динамический. Влагоотделитель КамАЗа без радиатора имеет только последний тип осушения. Сам элемент являет собой тонкостенную ребристую трубу, свернутую в 5-6 витков.

Общее устройство тормозной системы грузовых автомобилей

В современных грузовых автомобилях отечественного и иностранного производства используется тормозная система с пневматическим приводом, которая одновременно выступает источником сжатого воздуха для ряда других систем и механизмов. Применение пневмосистемы обусловлено ее высокой надежностью, эффективностью и универсальностью, и в будущем она вряд ли уступит место системам, работающим на иных принципах.

Устройство пневмосистемы всех грузовиков примерно одинаково, она включает в себя компрессор, трубопроводы, ресивер (или ресиверы), несколько клапанов и исполнительные механизмы. Также в состав системы входит несколько устройств, которые обеспечивают ее нормальное функционирование в любых условиях, а также защиту входящих в ее состав агрегатов от ряда негативных факторов. Одно из таких устройств — влагомаслоотделитель, который компенсирует некоторые особенности работы компрессора и обеспечивает удаление из системы влаги и масла, наличие которых может серьезно навредить работе клапанов и других агрегатов.

Назначение

Данный элемент выполняет функцию удаления масла и влаги, наличие которой может сильно повлиять на дальнейшую работу компрессора. Кстати, он является основой любой тормозной системы КамАЗа. Именно через него происходит нагнетание воздуха под высоким давлением.

Однако в системе есть элементы, нуждающиеся в смазке. Поэтому во время работы в середине устройства скапливается воздух. А ввиду того, что кислород для системы забирается из атмосферы, он содержит в себе определенный процент влаги. Ее наличие в магистралях просто недопустимо. Малейшие капли воды, оседающие на поверхности клапанов, быстро выводят из строя компрессор. КамАЗ будет плохо тормозить. Также наличие влаги ускоряет коррозийные процессы. Внешне эти факторы заметить крайне сложно, это возможно лишь тогда, когда на панели приборов загорится лампа аварийного давления воздуха.

Назначение и место влагомаслоотделителя в пневматической системе

Основу пневматической тормозной системы составляет компрессор, который обеспечивает нагнетание воздуха под давлением, достаточным для работы всех механизмов. Однако у компрессора есть одна особенность: во время его работы в воздух попадает масло, используемое для смазки поршня и других деталей. Предотвратить попадание микроскопических капелек масла в воздух невозможно, так как без смазки компрессор просто не сможет работать.

Еще одной проблемой является сам воздух, который забирается компрессором из атмосферы. Атмосферный воздух всегда содержит в себе влагу, причем степень влажности может быть весьма значительной — попадая в систему, эта влага конденсируется, капельки осаждаются на поверхностях трубопроводов, клапанов и механизмов, что приводит к коррозии и иным негативным последствиям.

Поэтому в пневматической системе должно быть предусмотрено устройство, обеспечивающее очистку нагнетаемого воздуха от капелек масла и влаги. Эта задача решается влагомаслоотделителем, который устанавливается сразу после компрессора. Проходя через данный агрегат, воздух осушается и очищается от масла, и только после этого поступает в ресиверы и далее к исполнительным механизмам.

Нужно отметить, что после прохождения влагомаслоотделителя воздух все еще содержит небольшое количество масла и влаги, поэтому представляет некоторую угрозу системе. Дополнительная очистка производится с помощью ресиверов: при выходе из трубопровода в ресивер воздух расширяется, его температура падает, влага конденсируется и оседает на стенки бака, забирая с собой микроскопические капельки масла. С течением времени на дне ресивера скапливается масло и конденсат, который периодически удаляется с помощью специально предусмотренного клапана.

По такому принципу работают пневматические системы всех грузовых автомобилей, и в них используется ограниченное количество типов и моделей влагомаслоотделителей, имеющих принципиально одинаковое устройство.

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.
