Трактор CASE Magnum 340

С каким навесным оборудованием работает

Экскаватор погрузчик Case-580 способен работать с богатым набором навесного оборудования. Чаще всего сцепка совершается с:

• бурильным оборудованием;
• дорожной щеточной навеской;
• шнекороторным снегоочистителем;
• угловым фронтальным отвалом (мощная навеска, с помощью которой можно очистить снег со взлетно-посадочных полос и автомагистралей);
• трапециевидным ковшом, предназначенным для выполнения копательных работ;
• планировочными ковшами, позволяющими расчистить рабочую площадку при строительстве;
• гидравлическими отбойными молотами (Case CB90S, Case CB80S, Case CB65S).

Благодаря такому набору на Case-580 можно выполнить массу полезных действий. Вся навеска доступна на отечественных рынках.

Назначение машины

Трактор Кейс Магнум 340 – универсальная колесная машина, используемая как тяговое средство для сельхозагрегатов с широкозахватным рабочим органом.

Трактор является основным звеном в механизации работ как по классическим, так и новым – минимальным и нулевым агротехнологиям. Он хорошо адаптируется к условиям различных полей, насыщен достаточным числом параметров настройки для большинства видов работ.

Магнум 340, в комплексе с различными по назначению прицепными и навесными сельскохозяйственными механизмами, с высокой эффективностью применяется:

• для уборки урожая и посева семенных культур, пахоты и культивации земель на больших по площади картах полей крупных агрохолдингов;
• в операциях по уходу за насаждениями. Достаточный дорожный просвет, просчитанные размеры габаритов машины и колеи колес позволяют без повреждения растений вести рыхление, прополку, внесение удобрений и другие работы;
• в заготовке кормов для животных, поливных работах, обработке посадок ядохимикатами, формировании и заполнении силосных ям;
• при перевозке грузов на прицепной платформе по дорогам общего пользования и в условиях бездорожья.

Особенности основных агрегатов и узлов

Силовой агрегат

Фото: двигатель Cursor 9 Tier II Высокий уровень производительности обеспечивает мотор Cursor 9 Tier II от компании Fiat Power Train (FPT). Его преимущество в линейке подобных агрегатов других производителей обеспечивают:

• высокие мощность и крутящий момент;
• турбонагнетатель с перепуском выхлопных газов и охлаждением наддувного воздуха;
• впрысковая система CommonRail;
• применение системы оптимизации параметров мощности Power Boost для оборудования, присоединяемого к валу отбора мощности, устройств, использующих гидросистему трактора;
• использование функции увеличения мощности в случае возникновения такой потребности;
• автоматический блок контроля производительности, оптимизирующий передачу момента от двигателя на узлы трансмиссии, регулируя его по факторам скорости машины и тяговой нагрузке на агрегат.

Силовая передача

Важно! Коробка передач позволяет выбрать одну из 18 скоростей при перемещении вперед и 4 – во время реверсивного движения. Управление силовым узлом производится в ручном или комплексном автоматическом режимах

Автоматика меняет передачу в соответствии с нагрузкой на мотор.

Фото: трансмиссия трактора

Трансмиссия соответствует типу Full Power Shift и позволяет проводить смену режима передачи момента без разрыва по потоку мощности.

Оптимизируют работу трансмиссии системы автоматики «Дорожный режим» и «Полевой режим», что позволяет экономить до 15% горючего.

В первом случае, без вмешательства оператора, машина будет поддерживать темп движения 40 км/ч, во втором – 23 км/ч.

Мосты

Машина полноприводная. Для подключения привода головного моста применяется электронное принудительное и автоматическое управление.

Электронные узлы выбирают режим блокировки дифференциала заднего моста. Спиральное исполнение шестерён заднего моста увеличивает контакт между зубьями, снижает шумовые параметры и обеспечивает повышенный ресурс эксплуатации.

Предлагаем вам изучить описание бульдозера Т-330, его технические характеристики, устройство узлов и агрегатов. А эта статья посвящена трактору «Кировец» К-744р и его эксплуатационным параметрам.

Управление машиной

• AFS AccuGuide — интегрированная система вождения, обеспечивающая точность в параллельных проходах трактора на обрабатываемом участке поля;
• HEADLAND MANAGEMENT CONTROL — осуществляющая запись до 30 сценариев разворота машины в конце рабочей полосы и воспроизводит их, маневрируя машиной. Также обеспечивает минимальный радиус поворота.

Система гидрооборудования

Пропускная способность системы до 274 литров в минуту, что обеспечивает грузоподъемность подключенного силового гидрооборудования свыше 10 т.

Гидравлическая система машины общая с гидравликой КПП и имеет следующие особенности:

1. Использована технология PFC (обеспечивает компенсацию потерь давления и потока).
2. Оборудована 6 парами выносных клапанов с электрогидравлическим управлением.
3. Возможно дополнительное подключение гидровыходов на узлах передней и задней навески.
4. Таймер времени работы программируется по частоте и времени включения клапанов.
5. Максимальную подачу гидравлической смеси, определение нагрузки на систему, возврат жидкости осуществляет система Power Beyond.

Устройства навеса и отбора мощности

Задняя навеска обеспечивает грузоподъемность 7,9 т, передняя – 5 т. Перемещаемый вал узла отбора мощности обеспечивает два режима вращения – 540 и 1 000 оборотов в минуту.

Защиту узла от перегрузок, плавный запуск высокоинерционных узлов обеспечивает муфта сцепления в многодисковом исполнении «мокрого» типа.

Кабина оператора

Одноместная, цельнометаллическая, большеобъемная, с остеклением 6,4 м кв. по площади. Снабжена узлами вентиляции, обогрева и кондиционирования. Установка рулевого колеса изменяется по углу наклона.

Удобная посадка оператора обеспечивается регулировками кресла на пневматической подвеске в продольном направлении, по углу наклона спинки, по поясничному подпору.

На левом подлокотнике расположены сенсорные органы управления двигателем и навесными устройствами. Трансмиссия управляется через мультифункциональный рычаг правого подлокотника.

Дисплеи, контрольные, сигнальные приборы сосредоточены на правой стойке кабины. Современная светотехника обеспечивает оператору полный обзор рабочей площадки.

Балансировка

У агрегата вес распределен с оптимальными параметрами, что сводит к минимуму регулировки баластного груза при переходе с одного навесного оборудования на другое, отличное по весу.

Заводская балансировка машины исключает потерю сцепления с почвой, ее чрезмерное уплотнение.

Трансмиссия

Можно выбрать одну из двух трансмиссий, исходя из требований технологического процесса — бесступенчатая коробка передач (CVT) или знаменитая и эффективная Powershift. Magnum CVT обеспечивает бесконечный выбор скоростей от 0,01 км/ч до 40 км/ч. Использование программного обеспечения автоматического управления производительностью (Auto Productivity Management, APM). Трансмиссия Magnum Powershift является стандартом в рамках эффективности карданной передачи, она оснащена функцией автоматического управления производительностью (APM), что обеспечивает сохранение топлива и повышение производительности благодаря соответствию нагрузки трансмиссии и выхода двигателя. Трансмиссия 18×6 или 19×6 с восемью передачами в критическом рабочем диапазоне. Идеально подходит для сельскохозяйственных работ обработки почвы с тяжелой буксировкой.

Трактор CASE Magnum 340

Трактор CASE IH Magnum 340 – это надежная и универсальная сельскохозяйственная машина, которая предназначена для работы с широкозахватными агрегатами по классической, минимальной и нулевой технологиям. Модель Магнум-340 спроектирована с целью удовлетворения потребностей самых взыскательных пользователей работающих в полях.

Большинство экспертов, фермеров и сельхозпроизводителей называют трактора серии Magnum, торговой компании Case IH, лучшими в своём классе. Серия Magnum представлена тракторами от 225 до 335 л.с.

Обзор трактора CASE IH Magnum 340

Новый, ещё более мощный двигатель трактора Кейс 340 в сочетании с надёжной трансмиссией Full PowerShift TM позволяют этому монстру с лёгкостью справляться со всевозможными полевыми и транспортными работами. При этом он гораздо мощнее, чем трактор John Deere 8430.

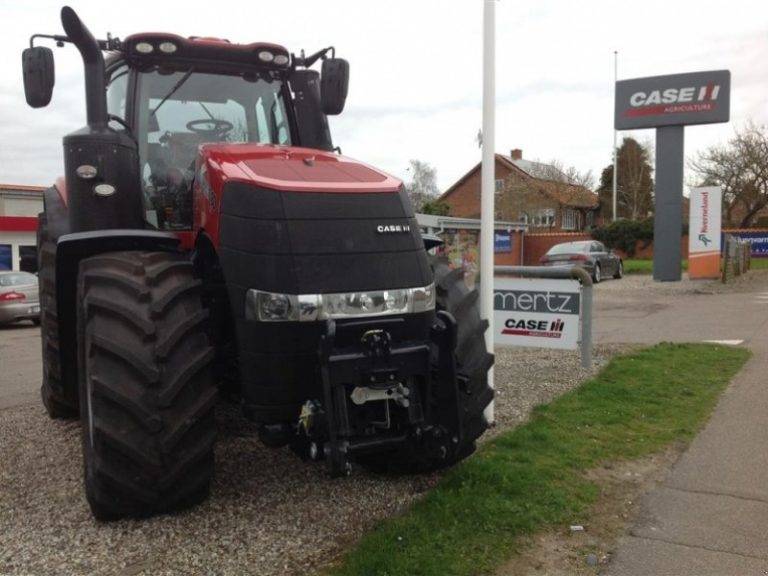

Фото CASE IH Magnum 340

Просторная и комфортная кабина трактора с отличным круговым обзором и эргономичным исполнением органов контроля и управления предлагает оператору наивысший уровень удобства и безопасности.

Трактор Magnum-340 может комплектоваться системой управления, контроля и учёта с установкой цветного сенсорного дисплея AFS Pro 700, которая переводит работу с трактором на качественно новый уровень.

Фото кабины трактора CASE Magnum 340

Дистанционная гидравлическая система данной модели трактора Кейс в сочетании с навесным устройством и двухскоростным валом отбора мощности на 540 и 1000 об/мин гарантирует возможность агрегатирования трактора с широким спектром сельскохозяйственных орудий, например, таких как прицепной комбайн.

Существующая возможность установки спаренных колёс, балластных грузов и изменения ширины колеи обеспечивает выполнение работы с различным междурядьем, а также оптимально распределить нагрузку на передний и задний мост трактора.

Доступ к точкам смазки и обслуживания Магнума 340 максимально упрощён, что позволяет снизить время на проведение сервисных операций до минимума.

Также его можно задействовать в посевных работах с применением овощной сеялки.

Технические характеристики CASE Magnum 340

Модель трактора

МX 340 (США)
Двигатель	IVECO 6-ти цилиндровый
Объем двигателя, см 3	8700
Номинальная мощность, л.с.	340
Номинальный режим двигателя, об/мин.	2000
Максимальная мощность, л.с.	374
Номинальная мощность PowerBoost при 2000 об/мин., л.с.	375
Максимальная мощность PowerBoost при 1800 об/мин., л.с.	389
Запас крутящего момента, %	35
Режим при максимальном крутящем моменте, об/мин.	1800
Емкость топливного бака, л	635
Топливная система	Pressure-Flow Compensating
Сепаратор топлива	установлено
Трансмиссия	Power Shift
Число передач для движения вперед	18
Число передач для движения назад	4
Максимальная скорость при движении вперед, км/ч	40
Полная блокировка переднего дифференциала	установлено
Включение блокировки дифференциала	автомат./ручное
Гидросистема	насос переменной производительности с замкнутымцентром и датчиком нагрузки
Производительность насоса, л/мин.	282
Максимальное усилие подъема, кг	8051
Размеры
База, мм	3055
Длина, включая балласт и задний подъемник, мм	5950
Полная ширина без спарки, мм	3050
Полная высота, мм	3265
Колеса передние спаренные	16.9R30 (420-90R30)
Колеса задние спаренные	20.8R42 (520-85R42)
Масса
Масса с максимальным балластом, кг	18 000
Кабина
Объём кабины, м 3	3,1
Параметры стёкол кабины, м 2	6,85
Климат-контроль	стандартно

Модельный ряд тракторов

Компания Кейс производит разнообразное сельскохозяйственное оборудование — суперкомбайны Axial-Flow, опрыскиватели Patriot, солидные бункеры, всевозможные навесные механизмы для обработки почвы, колесные и гусеничные тракторы.

Трактора CASE IH поставляются заказчикам в различных сериях: Magnum, Maxxum, Farmall А, Farmall JX, Puma, Steiger, JXT, JX Straddle, Quantum NV, Quantum С. Условно их подразделяют на четыре большие группы в зависимости от различных модификации и по производительности: машины мощностью до 110 л.с., трактора Case 110-250 л.с., в пределах мощности 250-400 л.с. и самые мощные агрегаты более 400 л.с.

Мощность до 110 л.с.

Quantum NV

Серию компактных тракторов средней мощности до 110 л.с. представляют трактора Quantum NV – модификации 65V, 75V, 95N.

Машины имеют 16/16 передач, грузоподъемность задней навески составляет 3,36 т.

Несмотря на большую массу 3650 кг., трактора очень маневренны, рационально агрегатируются с дополнительным оборудованием.

Модели доступны в 2-х вариантах изготовления.

Quantum C

Серию отличает современный двигатель, работающий на биодизеле.

Благодаря компактным размерам, агрегаты применяют для работы в ограниченном пространстве – в теплицах, на виноградниках.

Существуют версии 75С и 95С.

Серия представлена двумя моделями общего назначения мощностью 75 и 55 л.с., наиболее подходящими для небольших агрофирм.

Машины оснащены двигателями Iveco, улучшенной инструментальной панелью, обладают высокими тяговыми характеристиками.

Доступны версии с защитой от опрокидывания, с дополнительным навесом, а также защитой от падающих предметов при эксплуатации.

Farmall JX

Серия компактных малогабаритных тракторов Кейс с большими возможностями представлена 6 моделями мощностью от 60 до 110 л.с. — Farmall 110JX, 70JX.

Возможна комплектация ходоуменьшителем, передним погрузчиком и модернизированным гидронасосом, а также установка любой трансмиссии.

JX Straddle

Особенностью тракторов Кейс серии JX Straddle является высокий агротехнический клиренс, что позволяет их использовать на междурядной обработке сельхозкультур.

Благодаря независимому механизму отбора мощности с прямым приводом, на машины можно подключать любые дополнительные механизмы.

Представлены модели JX70 и JX95.

Мощность 110 — 250 л.с.

Maxxum

Многочисленная группа тракторов Кейс выпускается в базовой комплектации и версии PRO, которая отличается некоторыми усовершенствованиями в конструкции: полным приводом, автоматической трансмиссией, мощной гидросистемой, электронным управлением различными функциями.

Многоцелевые тракторы представлены моделями Maxxum110, 125, 140.

Puma — лидер среди тракторов бренда Case. Они очень производительные, отличаются конструкцией двигателя с резервным запасом мощности 47 л.с.

Имеют автоматическую трансмиссию, сенсорный дисплей, грузоподъемность навески в серии до 10,5 т., скорость 40 км/ч. и большой выбор дополнительный опций.

Серия представлена 5 моделями мощностью 142-224 л.с.

Puma 210 и 180 являются наиболее популярными.

Farmall A

Восемь моделей универсальных тракторов этой серии позволяют сделать оптимальный выбор для среднего хозяйства, их мощность от 110 до 140 л.с.

Мощность 250-400 л.с

Magnum

Эти модели трактора Кейс предназначены для эксплуатации в интенсивных условиях, чему способствуют высокие тяговые характеристики и хорошая маневренность.

Автоматическая трансмиссия, бортовая электроника последнего поколения, усовершенствованная гидросистема, самая эргономичная кабина – благодаря этим характеристикам трактора Case IH Magnum являются наиболее востребованными.

Существуют модели 250, 315, 340 и Magnum 380 CVT.

Мощность более 400 л.с.

Steiger&Quadtrac

Это уникальные, мощнейшие, высокорентабельные трактора с конфигурацией Quadtrac с мощностью двигателя от 335 до 535 л.с.

Они обеспечивают наивысшую производительность среди аналогичных моделей других производителей.

Благодаря увеличенной опорной поверхности четырех независимых гусениц, трактор имеет большую площадь контакта с землей и повышенную проходимость, а также уменьшенное давление на грунт.

Серия представлена моделями – Steiger 450, 550, 500, версии Quadtrac 535, 485, 550 и 600.

https://youtube.com/watch?v=loRTToaIse8

Модельный ряд тракторов Case

В отличие от других производителей компания Case решила быть оригинальной и дала следующие названия своим сериям: Farmall, Maxxum, Puma, Magnum, Steiger.

Выделяют следующие достоинства техники Кейс:

• На технику устанавливают турбированные моторы, работающие на дизеле и контролируемые встроенными системами.
• Модели полноприводные, без исключений.
• Для обеспечения бесперебойной работы без потери мощности при переключении передач устанавливаются многодисковые муфты.
• На технику устанавливают GPRS-устройства, которые передают сигнал о своем местоположении на центральный пульт.
• Кабина водителя отличается повышенной комфортностью.
• Показатель токсичности отработанных газов во всех моделях тракторов предельно низкий.

Case Steiger

Трактора, которые принадлежат этой серии, отличаются повышенными техническими характеристиками и предназначены для использования в условиях повышенной сложности. В связи с этим, конструктора предусмотрели выпуск каждой модели в колесном (Стайгер) и гусеничном варианте (Quadtrac). Мощность этих тракторов составляет от 335 до 600 л.с., но из-за встроенной системы, управляющей работой двигателя, ее можно увеличить до 10%. А это существенно скажется на производительности трактора. Колесная база удлинена, но, не смотря на это, радиус разворота составляет до 6 м.

• Модельный ряд серии Кейс Стайгер состоит из модификаций: 400, 450, 500, 550, STX 600.
• Модельный ряд серии Case Quadtrac:450, 500, 550, STX 600.

На фото представлены примеры техники.

Case Magnum

Трактора из этой серии самые востребованные на сельскохозяйственном рынке, потому как в них удачно сочетаются способность выполнять различные маневры при высокой мощности. Это достоинство стало возможным благодаря использованию особенной конструкции передних мостов. Двигателя имеют в запасе от 257 до 340 лошадок, причем автоматические системы могут повышать мощность до 30 %. Несмотря на внушительные габариты, трактор разворачивается всего на 5 м.

Еще одной особенностью тракторов Кейс Магнум является гидравлическая система, которая позволяет поднимать до 10 т. различных грузов. Оператор может не волноваться на счет точности установки любого груза, так как за все отвечает автоматическая система позиционирования. Трактор имеет автоматическую коробку передач и может разгоняться до 40 км/ч.

Модельный ряд серии Кейс Магнум включает: 250, 280, 310, 340, 380 CVT.

На фото представлены примеры техники.

Case Puma

Облегченные колесные трактора из серии Пума имеют мощность двигателя от 142 до 224 л.с. Наиболее эффективны в малых и средних сельских хозяйствах. Их используют для работ в садах, полях, на животноводческих фермах и для транспортировки грузов. Для того, чтобы увеличить функциональность трактора, к нему подключают различное оборудование. Эффективность использования навески достигается благодаря 4-х скоростному ВОМ. В этой конструкции управление валом отбора мощности не представляет ничего сложного, потому как он управляется автоматизированной системой.

Современная система контроля впрыска двигателя следит за экономичностью расхода топлива. Плавное переключение скоростей достигает при помощи трансмиссии нового поколения Full Powershif. Трактор Кейс Пума разгоняется до 50 км/ч., причем он автоматически переходит из полевого режима в дорожный и обратно.

Модельный ряд серии Кейс Пума состоит из модификаций: 140, 155, 180, 210, 225.

На фото представлены примеры техники.

Case Maxxum

Чтобы не перечислять все достоинства тракторов серии Максум, достаточно выделить главные: маневренность, универсальность, экономичность и многофункциональность. Повышенный комфорт в кабине позволяет оператору не уставать в течении рабочего дня. Повышенная звукоизоляция и удобство расположения органов управления делает кабину лучшей в своем классе. Мощность двигателя у этой серии может варьироваться от 112 до 141 л.с. при этом расход топлива экономиться автоматически.

Для крепления навесного оборудования используется трехточечная сцепка, благодаря которой применение машины становится более удобным. Мощная гидравлическая система отлично справляется с любой поставленной задачей. Грузоподъемность трактора составляет от 5 до 7 т.

Модельный ряд серии Кейс Максум составляют модификации: 110, 125, 140.

На фото представлены примеры техники.

Тракторы Case

Case – один из крупнейших производителей техники для сельского хозяйства, компания, существующая с середины 19-го века. Начав с выпуска паровых тракторов, сейчас продукция этого бренда – это самые современные технологии, широкий модельный ряд, большой список допоборудования, разнообразные навесные рабочие инструменты и распространенность по всему миру.

Преимущества

Вся техника этого производителя отличается использованием современных узлов и агрегатов, она надежна, имеет запас мощности и позволяет использовать большое количество разнообразного навесного оборудования, расширяя сферу применения тракторов.

Недостатки

К относительным недостаткам можно отнести то, что техника недешевая, и мелким фермерским хозяйствам может быть недоступна. Обилие электроники требует квалифицированного обслуживания и ремонта. Еще одним фактором, не являющимся недостатком конкретных моделей, но характерным для всей линейки производимых машин, является ориентирование на колесную технику. Хотя споры о предпочтительности гусениц или колес для техники, работающей в поле, относятся к разряду вечных, с учетом российских почво-климатических условий возможность выбора движителя была бы полезна.

Трактор Case IH Magnum 340.Технические характеристики.

Трактор Case IH Magnum 340 может быть использован для выполнения работ сельскохозяйственной направленности, в частности, для подготовки почвы к посеву и т. п. Кроме этого, трактор с успехом может решать задачи транспортного характера.

Как одно из достоинств этой машины можно отметить ее достаточно просторную и удобную кабину, остекление которой позволяет иметь оператору круговой обзор

Как и все остальные кабины тракторов Case в данном случае также особое внимание уделено безопасности оператора

При необходимости трактор Case IH Magnum 340 может быть укомплектован различными дополнительными системами, среди которых есть система управления и система учета, последняя подразумевает установку сенсорного дисплея AFS модели Pro 700.

Кроме всего прочего, колеса трактора могут быть сдвоены, также на трактор могут быть навешены дополнительные балластные грузы. Все это вместе с регулируемой шириной колее позволяет работать на полях с различной шириной междурядий и наиболее рационально распределять нагрузку.

Обслуживание трактора упрощено за счет облегчения доступа к основным контрольным точкам.

Характеристики трактора Case IH Magnum 340. Сердцем этого трактора является его двигатель модели FPT Cursor 9 Tier II, в конструкции которого реализована схема работы с турбонагнетателем и последующим охлаждением впускного воздуха. В своем распоряжении двигатель имеет 6-ть цилиндров общим объемом 8,7 л. При этом номинальная мощность этого агрегата составляет 340 л. с. или 253 кВт. Максимальное значение мощности составляет 374 л. с. или 279 кВт. С использование Power BOOST мощность двигателя возрастает до значения в 389 л. с. или 290 кВт. Максимальное значение крутящего момента двигателя в 1671 Нм зафиксировано при значении величины оборотов в 1400-1600 об/мин. Двигатель оборудован топливной системой High Pressure Common Rail. Запас топлива составляет 635 л. Максимальная скорость, развиваемая трактором, достигает значения в 40 км/ч.

Трансмиссия трактора Full Power Shift обеспечивает осуществление переключения передач без разрыва мощности. КПП трактора обладает 18-ью передачами для движения вперед и еще 4-мя передачами, предназначенными для осуществления движения в обратном направлении. Управление трансмиссией может осуществляться как в ручном режиме, так и в автоматическом, при этом в последнем случае переключение передач происходит в зависимости нагрузки на двигатель.

Этот трактор полноприводной и для осуществления управления приводом переднего моста используется электронное управление, которое может работать в двух режимах, а именно в принудительном и автоматическом.

Электронное управление используется и для осуществления блокировки дифференциала заднего моста, при этом управление также может осуществляться в двух режимах, автоматическом и принудительном.

Трактор Case IH Magnum 340 имеет 5 пар гидровыходов и линию обратного слива рабочей жидкости. Установленная здесь навеска относится к IVN/III категории, а установленный здесь тяговый брус относится V категории. Насос гидросистемы способен перекачивать до 282 л жидкости за минуту, а грузоподъемность навески составляет 8,57 т. Двухскоростной ВОМ трактора работает со скоростями 540 или 100 об/мин, а это дает возможность использовать совместно с трактором большое количество сельхоз орудий.

Длина Case IH Magnum 340 составляет 6,4 м, его высота равна 3,4 м, а ширина трактора составляет 3,1 м. Ширина колеи переднего моста регулируется в пределах 1560-2256 мм, а заднего моста 1470-2294 мм. Сдвоенные передние колеса обуты в шины 16.9R30, задние сдвоенные колеса обуты в шины 20.8R42. Весит трактор 10,864 т.

Купить трактор Case IH Magnum 340 можно за 113-114 тыс. евро.
