Как сделать самодельный трактор из УАЗа: чертежи и размеры, видео, фото примеры собранных

Самодельный мини-трактор с ДВС УД-25

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельного мини-трактора с ДВС УД-25 своими руками.. Создание мини-трактора дело довольно непростое, но желание иметь свой собственный трактор в хозяйстве выше всех преград. Рама сварена из профиля 60х60х3 мм, балка переднего моста из того же металла. Задний мост УАЗ-452 укороченный, колесные диски и обода от ГАЗ-51 Внутренний обод УАЗовских дисков вырезан и вварен в диски ГАЗ-51. Передние колеса 5/10 дюйма. Сердцем трактора является двигатель внутреннего сгорания УД-25 (универсальный двигатель) первоначально он находился в плачевном состоянии и требовал срочного капитального ремонта. По счастливой случайности в пункте приема металлолома был найден и приобретен двигатель УД-25, отремонтировал и внутренности оказались в отличном состоянии. Зажигание было заменено на батарейное, от магнето использовался только прерыватель. Для уменьшения тока через контакты катушки подключены последовательно. Карбюратор использован серийный ДААЗ 21083 На мой взгляд самый худший в линейке ВАЗов) Но надо отдать должное.. в мороз -26 двигатель заводится с полпинка)

Двигатель установлен на подушках от автомобиля НИВА, КПП ВАЗ сдвинута вправо до упора, передача на задний мост цепная. Звездочки от ИЖ «Планета-Спорт»

Материалы

  • ДВС УД-25
  • КПП ВАЗ
  • профиль 60х60х3 мм
  • колеса ГАЗ-51
  • задний укороченный мост УАЗ
  • сидение ВАЗ 2101
  • бак от мотопомпы 10 л
  • карбюратор ДААЗ 21083

Инструменты

  • сварочный инвертор
  • УШМ (болгарка)
  • набор гаечных ключей
  • дрель
  • измерительный инструмент
  • умелые руки)

Пошаговая инструкция по сборке мини-трактора с ДВС УД-25 своими руками.

Мини-трактор является отличным помощником в ведении хозяйства, с его помощью можно пахать, культивировать огород, перевозить различные грузы, а зимой чистить снег возле дома и гаража.

Тормоза механические на хвостовик заднего моста. Привод Двигатель КПП ременной через двухручевой шкив с отношением 3/1, он же является сцеплением. Считаю эту конструкцию удачной, потому как замена двух ремней стоимостью 150 р намного проще, дешевле и быстрее нежеле хотябы выжимного подшипника стоимостью 900 р. Разбирать практически нечего не надо. Ширина по задним колесам 130 см, ширина снежного отвала 140 см который сделан из большого газового баллона от грузового автомобиля. Свет отличный, многие даже на легковушках завидуют)

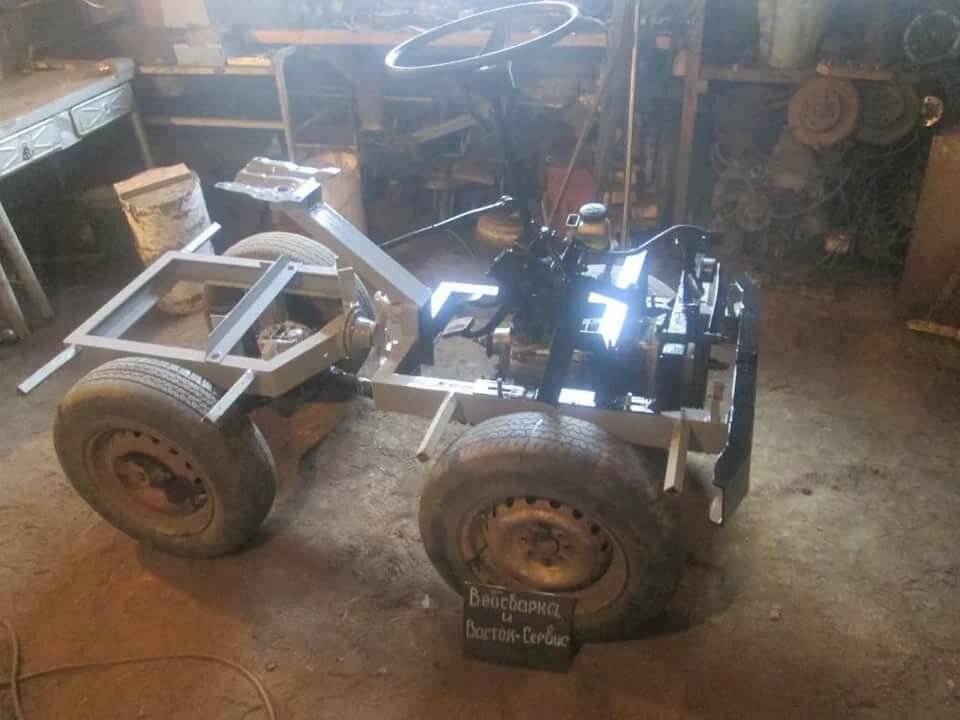

Рама сварена из проф-трубы 60х60х3 мм, передняя балка сварена из того же металла.

ДВС УД-25

Двигатель установлен на подушках от НИВЫ, ВАЗовская КПП сдвинута по максимуму вправо. Крутящий момент передается при помощи цепной передачи. Цепь и звездочки мотоциклетные от ИЖ «Планета-Спорт»

Сидение от ВАЗ-2107 сидеть удобно, посадка как в легковом автомобиле, рычаг переключения передач справа, но..

Пришлось заменить сидение на ВАЗ 2101, так как при высокой спинке назад оборачиваться не очень то и удобно при высокой спинке, а вот сидение от «копейки» словно создано для мини-трактора)

Генератор от Москвича прекрасно исполняет свои функции. Оказывается в случае его левого вращения у него чувствительность выше, что положительно сказывается на зарядке АКБ при холостых оборотах двигателя, чего нельзя сказать о Москвиче) Имеется датчик температуры головки цилиндров, но из за короткой трубки пришлось установить его в подкапотном пространстве.

Под капотом имеется 2 реле зарядки и поворотов, так же видна лягушка» для стоп сигналов. Звуковой сигнал ВАЗ низкий. Второй глушитель от ВАЗ который придает выхлопу низкое приятное звучание, очень похожее на выхлоп новенького мотоцикла «Урал»

Карбюратор серийный ДААЗ-21083

Бензобак на 10 л с мотопомпы. Возле правого колеса стоит амортизатор для мягкого опускания отвала. Амортизатор от спортивного снаряда имеет возвратную пружину и поэтому подъем отвала легкий, даже внучек справляется с механизмом.

Педали сцепления и тормоза от 21-го Москвича укороченные, педаль газа ГАЗ-51. Слева кнопка подсоса и переключатель света дальний-ближний.

Вот такой получился помощник и внуку забава) Мощности двигателя хватает с избытком, на 4 ой передаче при резком нажатии на педаль газа рвет с места на дыбы) Максимальная скорость 25 км/ч. Один недостаток -это малый вес и поэтому трактор пробуксовывает в рыхлом снегу даже с цепями. Хочу ему сделать шипы на колеса из болтов, штук по 60 на колесо возможно поможет) Если есть замечания или пожелания, советы, то с удовольствием выслушаю толковых людей (пишите комментарии)

Комплектующие УАЗа

Самодельный трактор состоит из важных составляющих элементов, от качества которых зависит работа машины в целом:

  1. мотор;
  2. трансмиссионное устройство;
  3. ходовая часть;
  4. рулевая часть;
  5. система сборки (подвесные средства и валы оборотов мощи).

Самодельный мини-трактор чаще всего колесный, реже – гусеничный, с мощностью двигателя от 10 до 50 лошадиных сил.

Двигатель, коробку передач, балки, ходовую часть желательно взять от одного автомобиля, чтобы легче и быстрее проходила их установка. При желании можно поэкспериментировать и попробовать провести стыковку агрегатов и узлов с разных машин. Это сложный процесс, но он может внести в работу с конструкцией мини-трактора интерес.

Еще одна модель-самоделка

Помните о том, что трактор должен быть устойчивым. Это качество зависит от того, какая коробка передач будет на самоделке. Она должна быть с повышенным числом передаточных значений. За счет этих чисел увеличивается тяговое усилие, которое не должно превышать 300 кг.

Заранее следует сделать чертеж системы охлаждения, чтобы точно знать, где должны находиться переходники. Изготовленный мини-трактор в работе может перегреваться. Чтобы этого не произошло, можно поставить радиатор с 2 секциями.

В случае выбора гусеничного трактора обращаем внимание на привод. Его устанавливают на заднюю часть гусеницы для нанесения меньшего вреда каткам

В ходе эксплуатации нужно помнить об очищении самих гусениц, так как при использовании заднего привода снег и грязь забивает их.

Начало сборки самодельной модели

Сцепное устройство состоит из следующих элементов:

  • коробка передач;
  • кожух сцепления;
  • фланец выжимного подшипника;
  • шуруп М6 крепежа фланца;
  • выжимной подшипник;
  • корзина с ведущим диском сцепления,
  • болт М 12х1,5;
  • хвостовая балка мотора;
  • маховик;
  • подшипник коленвала;
  • коленвал;
  • удлинитель коробки передач.

Рама:

  • бампер (швеллер № 12);
  • передние лонжероны (патрубок 80x80x6);
  • передние поперечины (патрубок 80x80x6);
  • опора крепежа двигателя (патрубок 80x80x6, 2 шт.);
  • опоры крепежа кабины (балка № 8, 4 шт.);
  • стойки (труба 80x80x6, 4 шт.);
  • косынки (стальной лист s10, 6 шт.);
  • хвостовые лонжероны (труба 80x80x6);
  • хвостовые поперечины (труба 80x80x6);
  • плита автонавески рабочего инструмента (стальной лист s10);
  • кронштейн автонавески (стальной лист s10, 2 шт.)

Стальные водопроводные трубы диаметром 57 мм подойдут для сварной рамы прямоугольной формы, состоящей из пары лонжеронов и пары траверсов.

В этой модели – мост от УАЗа

Рулевая колонка тоже может быть позаимствована у УАЗа. Если ее расположить с правой стороны самодельного трактора, то закрепить рулевой механизм с рулевым приводом не составит никакого труда. Рычаг снимается со шлицов и в вертикальном положении насаживается обратно. Что касается поперечной рулевой тяги, то для ее изготовления потребуется газоэлектросварка. К уголкам размером 30 на 30 мм, которые скользят друг по другу, приваривают наконечники с шаровыми пальцами.

Уазовский задний мост также можно использовать в конструкции мини-трактора. На длинной полуоси отрезается фланец и в центре сверлится отверстие. Обрезок обрабатывается и вставляется в отверстие, снаружи обваривается, а лишнее отрезается.

Длинный чулок укорачивается. Используются две короткие полуоси. На срезе чулка снимается фаска, а соединение его сваривается. На место сварки накладывается суппорт для страховки от удара по хвостовику. С помощью V-образной конструкции мост мини-трактора прикрепляется к раме. Сама конструкция удобно расположится на штатных подушках заднего моста.

Для строительства мини-трактора можно использовать главный тормозной цилиндр авто УАЗ. Также можно взять рулевой редуктор, колонку и тягу. Для укрепления редуктора необходимо подготовить вваренную в конструкцию перекладину.

Рулевое управление от автомобиля УАЗ, а также продольная тяга, рулевая колонка и поперечная тяга, которая укорочена до 450 мм, – все это пригодится для конструкции мини-трактора.

Заслуживает внимания компоновка трансмиссии. Вслед за двигателем необходимо ставить корзину сцепления и коробку передач. Эти агрегаты от авто УАЗа отлично подойдут для мини-трактора (сборный узел: распределительная коробка с пониженной передачей).

На полу под сиденьем желательно расположить бензобак, аккумулятор и включатель «массы», подвесные педали от авто УАЗ. Топливо к бензонасосу будет поступать через фильтр тонкой очистки или отстойник, взятый с этого внедорожника.

В чём преимущества изготовления машины своими руками?

  • Ходовая часть 4*4 делает трактор проходимым и способным работать вне зависимости от погоды/рельефа;
  • Возможность использовать различное навесное оборудование, главное, чтобы навесы были небольшого размера;
  • Передний мост УАЗа на самодельный трактор можно расширить удлинителем в случае необходимости;
  • Небольшие размеры и малый радиус разворота позволяют использовать трактор на небольших земельных участках;
  • Простая конструкция облегчает ремонтные работы;
  • Трактор подлежит модернизации, можно установить более мощный мотор;
  • Экономичный расход топлива, неприхотливость к используемому моторному маслу.

Но, чтобы сконструировать трактор своими руками из УАЗа нужно потратить немало времени и сил, также нужно следовать всем чертежам и рекомендациям, чтобы избежать критических ошибок.

Подготовка чертежей и изготовление аппарата

Изготовить сложную конструкцию, удерживая расположение всех узлов в голове, сложно. Для того чтобы понять, как сделать мини-трактор, лучше подготовить чертежи. Еще лучше провести деталировку сборочного чертежа, чтобы можно было в случае чего отдать эскизы на изготовление отдельных деталей.

Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.

Мини-трактор своими руками в домашних условиях создается из следующих элементов:

  • двигателя;
  • рама, на которой крепятся узлы конструкции;
  • ходовая часть и тормозная гидравлическая система;
  • навесное оборудование;
  • кресло для водителя;
  • фонари.

Подбор двигателя

Если планируется изготовление малогабаритного трактора, то выбирается двигатель с объемом 4,5 л. Этого достаточно, чтобы обработать земельный участок площадью 2−3 гектара. Хорошим вариантом является силовой агрегат от старого Запорожца. Он обладает мощностью 40−50 л. с. В случае наличия трансмиссии она тоже устанавливается на раму.

На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.

Силовая рама агрегата

Собирается рама из уголков или швеллеров. Передняя полурама делается длиннее. Габариты переднего каркаса составляют 900х360 мм, а заднего — 680х360 мм.

Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.

Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.

Ходовая часть установки

Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.

Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.

Фиксация навески

Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.

Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.

Рулевая колонка и сиденье водителя

В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.

В качестве сиденья для водителя используется табуретка или кресло. Крепится оно к раме. Для этого к ней привариваются специальные уголки или сиденье можно фиксировать на трубах квадратного сечения. Чтобы уменьшить колебания во время движения, в некоторых случаях внизу крепятся амортизаторы.

Конструкция самодельного минитрактора на мостах УАЗ

Самоделка, созданная на основе автомобиля УАЗ, получается весьма прочной и надежной. В случае каких-либо поломок всегда можно найти нужную деталь и произвести замену детали. В чем же заключается суть конструкции такого мини трактора, мы сейчас немного расскажем.

Прежде чем приступить к работе, обязательно нужно обзавестись чертежом будущего изделия. Именно следуя четкому плану выполнения работ, вы создадите качественный и надежный агрегат.

Самыми важными составляющими в конструкции самодельного мини трактора есть:

  • трансмиссия;
  • рулевая часть;
  • ходовая часть;
  • мотор;
  • система сборки (состоит из валов и подвески).

Лучше всего все это оборудования брать с одного автомобиля или же с транспортного средства одной и той же модели. Это в разы облегчит не только функциональность устройства, но и упростит процесс его установки. Что касается мощности такого самодельного минитрактора, то оптимальным вариантом для такого агрегата будет 50 л.с.

Устойчивость оборудования – важный фактор, который нужно обязательно учесть при сборке такого агрегата. Она зависит от установленной коробки передач, которая не должна весить больше 300 кг. Также большую роль для устойчивости минитрактора играет ширина колес. В этом случае, стоит учитывать, для каких целей будет использоваться оборудование. Если вы собираетесь его эксплуатировать на работах в поле, тогда ширина колеса должна быть 18 дюймов.

Если же вы будете пользоваться мини трактором для выполнения стандартных работ на участке, тогда ширина колеса может быть 13 дюймов.

Еще один важный нюанс – система охлаждения. Чтобы уберечь свою технику от перегрева установите на агрегат радиатор с 2-мя секциями.

Постройка полноприводного минитрактора из узлов УАЗ. Мой мини-УАЗ.

Решил поделится своими решениями при постройке самодельного минитрактора, принимаю разумную критику и советы, которые помогут в процессе изготовления. Концепция: Двигатель УАЗ, КПП — УАЗ, раздатка ГАЗ-69, мосты УАЗ. Резина пока в процессе изготовления стандартная уазовская, потом поставлю что-то типа ёлочки. Передний мост укорочен на разницу размеров правого и левого ШРУСа, таким образом у меня с двух сторон стоят стандартные короткие ШРУСы. Выкладываю фото, по ходу постройки , будут вопросы, задавайте.

Интересно, катаюсь на УАЗЕ с 2003, у меня с движком в 115лс, но даже при такой мощности, когда прицепку загрузиш или в кузов нагрузиш, тяги не хватает, для трактора надо мне лично кажется, добавить дополнительный редуктор, перед коробкой

Интересно, катаюсь на УАЗЕ с 2003, у меня с движком в 115лс, но даже при такой мощности, когда прицепку загрузиш или в кузов нагрузиш, тяги не хватает, для трактора надо мне лично кажется, добавить дополнительный редуктор, перед коробкой

Вы не учли, что раздатка от 69 имеет понижение 2,78, а стандартная 1,94. У самого кроме 3151 есть 3303 и недостатка в тяге при включении стандартной пониженой я не испытывал.

у меня 315192 спец сборка, двигатель 3,5л на пониженной, да , но это не трактор , для трактора ещё бы на одну ступень понижаюшей и смотря сколько грузить, в машину гружу практически тонну, или чуть больше, по трассе, нормально в горку затяжную на третью ну а по грунтовке первая -вторая, а вот пустая машина , тонну в прицепе тянет, легко на второй , или пониженных но всё одно , лично мой мнение, мысль шикарная, понизить бы ещё,

Решил поделится своими решениями при постройке самодельного минитрактора, принимаю разумную критику и советы, которые помогут в процессе изготовления. Концепция: Двигатель УАЗ, КПП — УАЗ, раздатка ГАЗ-69, мосты УАЗ. Резина пока в процессе изготовления стандартная уазовская, потом поставлю что-то типа ёлочки. Передний мост укорочен на разницу размеров правого и левого ШРУСа, таким образом у меня с двух сторон стоят стандартные короткие ШРУСы. Выкладываю фото, по ходу постройки , будут вопросы, задавайте.

Всего доброго. Поставь спареную коробку у тебя на раме места хватает ,пониженная скорость не помешает .

Подготовка к изготовлению самодельного трактора

В первую очередь потребуется подобрать и внимательно изучить чертежи, которых нужно придерживаться во время сборки. Также нужно составить подробный план всех дальнейших действий, чтобы исключить возможные ошибки.

Изучив схемы, понадобится заранее подобрать места монтажа водительского сиденья и коробки переключения скоростей.

Немаловажное значение имеет место, где будет проходить процесс изготовления. Нередко на сборку трактора из УАЗа уходит по несколько месяцев, поэтому рабочее место нужно правильно обустроить и собрать все нужные для работы детали и оборудование

В  конструкцию трактора из УАЗа непременно входят следующие элементы:

  • двигатель от УАЗ 469;
  • механизм трансмиссии;
  • рулевое колесо;
  • ходовая часть;
  • валы отбора мощности;
  • подвесные конструкции.

В большинстве случаев результатом сборки становится колесная сельскохозяйственная машина, гораздо реже – агрегат, передвигающийся на гусеницах. Номинальная мощность трактора составляет в пределах 10–50 л. с.

Коробку переключения скоростей, вместе с мотором и ходовой УАЗ 469 лучше всего взять от одного, и того же автомобиля. Это существенно упростит и ускорит сборку трактора. Если есть время и желание, то можно провести несколько экспериментов, и применить для сборки детали и механизмы от разных машин.

Важную роль играет устойчивость самодельного трактора из УАЗа. На это влияет используемая для сборки коробка передач. Лучше всего, чтобы механизм имел повышенное передаточное число – это позволит увеличить тяговое усилие агрегата, которое, при этом, не должно превышать 300 кг.

Для лучшей устойчивости трактора из УАЗ в его конструкцию нужно включить широкие колеса. Если изготовленный трактор будет использоваться для выполнения несложных сельскохозяйственных задач на грядках, то подойдут колеса, шириной 13 дюймов. Если дальнейшее применение трактора будет осуществляться в поле, то его потребуется оборудовать колесами, диаметром не менее 18 дюймов. Резина на колесах обязательно должна быть с шипами, что улучшит сцепление трактора с почвой.

Если планируется изготовления гусеничного трактора из УАЗа, то особое внимание при сборке потребуется уделить приводу. Последний потребуется установить в задней части гусеничного механизма, чтобы предотвратить повреждение катков

Непосредственно при эксплуатации трактора необходимо помнить о регулярной очистке гусениц – в противном случае грязь и снег будут быстро засорять используемый привод.

Непосредственно перед сборкой понадобится спланировать систему охлаждения – это поможет определить места установки переходников. Самодельный трактор на базе УАЗ 469 склонен к перегреву, и, чтобы исключить это, на агрегат необходимо установить 2-секционный радиатор.

Трактор своими руками из «Нивы»: финальная стадия сборки

Заключительный цикл работ заключается в:

  • Присоединении тормозов и сцепления, которые связывают с педалями;
  • Монтаже бензобака объемом не более 10 л;
  • Прилаживании переднего сиденья от «Нивы» для механизатора, которое подрессоривают для большего комфорта.;
  • Навешиванию габаритов и фар, работу которых обеспечат генератор, аккумулятор, стартер;
  • Присоединении к раме кузова с обшивкой или без нее. Даже если зимняя эксплуатация не планируется, ведущие узлы лучше всего изолировать обшивкой от пыли и влаги.

На этом процесс сборки самодельного трактора из «Нивы» завершается, а его полный ход изложен в видео.

Как переделать

Трактор из мотоблока обработает территорию небольшой площадью. Собрать его под силу каждому, у кого есть хоть незначительные познания о том, как устроена техника. Кроме этого, надо учитывать, что переделка разных моделей осуществляется по различным схемам.

Из Агро

Есть строить машину на базе Агро, то надо учесть, что у штатной оси прочность на излом незначительная. Возможна ситуация, когда эти части ломаются даже при использовании мотоблока без дополнительного веса, а если нагрузку увеличить, то риск какого исхода возрастает в несколько раз. Чтобы вероятность поломки свести к нулю, можно установить колесные редукторы от авто УАЗ или ЛуАЗ. В этом случае передаточное отношение может быть изменено, чтобы тяговый диапазон увеличился.

Внимание!

Перед изготовлением самодельного минитрактора, надо заранее определить, где будет расположен движок – спереди или сзади. В первом случае агрегат станет маневреннее, но на колеса увеличится давление. Возможны и проблемы с трансмиссией.

Этапы постройки:

  1. Создать раму и переднюю ось по чертежам из профилей металлопроката.
  2. На передней оси закрепить ступицы колес. На них есть тормоза с приводом механического или гидравлического типа.
  3. Собрать ось. В случае с составной рамой, ее надо крепить жестко к передней половине. Для поворота вся часть рамы будет отклоняться.
  4. Установить на нее рулевой редуктор и соединить поворотными кулаками с рулевой тягой.
  5. Собрать рулевую колонку и проверить, как работает управление.
  6. Расположить на штатном месте заднюю ось. Ее крепление производиться к раме посредством двух обойм с подшипниками. На оси есть шкив, который передает крутящий момент от мотора.
  7. Установить движок и колеса.
  8. Разместить водительское видение и педальный узел согласно чертежам.
  9. Провести регулировку функционирования узлов трактора.

Заключение

Изготовление самодельного полноприводного минитрактора используется, в основном, в сельской местности. Для владельцев крупных фермерских хозяйств, которые в состоянии приобрести готовые аналоги в магазине (например минитракторы беларусь модельный ряд), это просто нерентабельно.

А для бытового уровня – это самое то, тем более здесь практически идеальное сочетание тех затрат на изготовление и того качества, которое получается на выходе и простор для подбора и изготовления дополнительного оборудования (см. почвофреза своими руками).

Рекомендуем ознакомиться со статьей про минитрактор с кабиной.

про передний адаптер для мотоблока с рулевым управлением.
