Как сделать трактор из Жигулей своими руками

Сварная рама для прицепа к мотоблоку

Рама для прицепа к мотоблоку изготавливаем из стальных уголков, и труб. Конструкция получается с запасом по прочности. Чертеж конструкции рамы для самодельного прицепа.

  • 1. – раскос – уголок размер – 21х21х3,
  • 2. – рамка для сиденья — уголок размер – 21х21х3,
  • 3. – стояк – труба – 50х25х4,
  • 4. – стойка сиденья – уголок размер – 40х40х4,
  • 5. 14 – подкосы передние — труба размеры – 50х25х25.
  • 6.15 – лонжероны продольные – уголок размеры – 40х40х4,
  • 7.8 – опоры оси колесной правые – уголок размеры – 32х32х4,
  • 9.16 – подкосы задние – труба размеры – 50х25,
  • 10. – усиливающая поперечина – уголок размеры – 40х40х4,
  • 11. – корпус шарнира продольного – труба размеры – 58х4,
  • 12. – колесная ось – пруток размеры – 030, 13.
  • 17 – лонжероны поперечные – уголок размеры – 40х40х4,
  • 18. – косынки – (s4)

Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

  • уборка снежных массивов в зимнее время;
  • транспортировка небольших грузов;
  • уборка бытового мусора, а также различной растительности;
  • заготовка сена;
  • посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Конструкция гусеничного агрегата

Конструкция гусеничного минитрактора самодельного типа включает в себя такие обязательные элементы:

Самодельный гусеничный минитрактор

  • раму с сиденьем, на которой закреплен ведущий мост и дополнительная ось;
  • двигатель;
  • мост;
  • коробку передач с дифференциалом;
  • гусеницы.

Рама — это основная часть минитрактора, к которой крепятся все остальные узлы и механизмы. Раму можно изготовить самостоятельного, но остальные детали необходимо приобрести.

Изготовление рамы

Для этого потребуется сварочный аппарат. Подойдет инверторный или трансформаторный, т. к. рама сваривается из швеллеров или балок из обычной стали.

Чертеж самодельного минитрактора

Для изготовления рамы необходимо предусмотреть два лонжерона (продольных несущих элемента) и две траверсы (поперечных). Для обеспечения большей прочности можно использовать один строенный лонжерон — боковые элементы из швеллера, а средний — из трубы квадратного сечения, с ребром жесткости.

Передняя траверса должна быть меньше задней. Оптимальный вариант — изготовление передней детали из швеллера двенадцатого размера, а задней — из швеллера шестнадцатого.

Сверху на раму монтируется любое удобное сиденье, устанавливается двигатель, КПП и все остальные элементы конструкции.

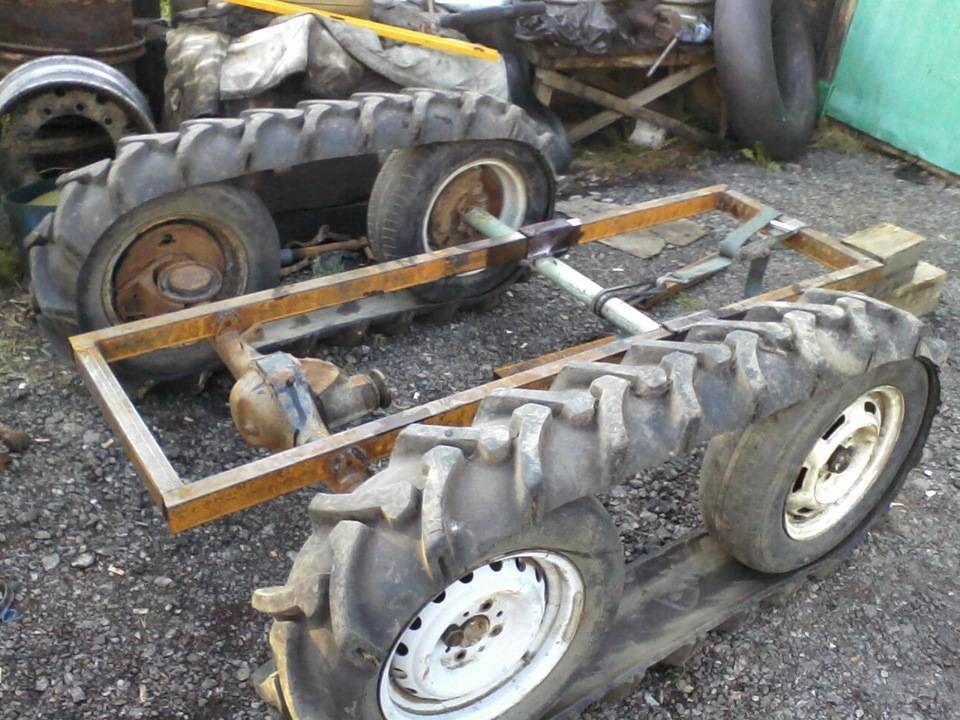

Рама для гусеничного минитрактора

Силовая установка

Чтобы сделать гусеничный минитрактор своими руками, потребуется дизельный двигатель мощностью от 12 до 40 л. с. (чем больше участок, который придется обрабатывать минитрактору, тем мощнее берется двигатель). Он должен развивать подходящий для трактора крутящий момент (в некоторых случаях потребуется уменьшить обороты).

Охлаждение силового агрегата — водяное, в противном случае он быстро вскипит.

Двигатель соединяется с коробкой передач и дифференциалом.

Дизельный двигатель для минитрактора

Мост

Это самая ответственная часть конструкции, в которой нельзя использовать бросовые элементы. Из-за технической сложности моста его, как и мотор, нельзя изготовить самостоятельно.

Рекомендуется взять исправный мост в комплекте от подходящей машины, например, от ГАЗ-21 «Волга». Для данных размеров его потребуется укоротить до 800 мм, обточив боковины, и снять заклепки на чулках фиксации.

Мост ГАЗ-21

Гусеницы и колеса

Для минитрактора на гусеницах своими руками используются покупные или самодельные гусеницы. Если приобрести их нельзя, то можно изготовить из старых покрышек с глубоким протектором, скрепив части скобами.

Крепление втулочно-роликовой цепи на гусеничной ленте

Гусеницы в маломощных минитракторах применяются резиновые. Они туго натягиваются на колеса, которые можно взять любые — обрезиненные от тележки, использовать старые автомобильные диски и т. п. Из-за малой длины гусеничного аппарата нет необходимости устанавливать промежуточные катки.

Стыковка гусеничной ленты для минитрактора

Это интересно: Самодельный ковш на заднюю или переднюю навеску трактора

Варианты самодельных тракторов

Площадь 1-5 га нельзя отнести к большим. Поэтому работать с ее грядками лучше на мини-тракторе, который по сравнению с более мощным аналогами расходует меньше топлива.

Также самодельный трактор легче конструировать и собирать. Наиболее лучшие решения изготовления тематической техники следующие:

Трактор из готового мотоблока – достаточно использовать раму и шасси последнего для организации второй пары колес. Сверху надо разместить двигатель и водительское место.

Трактор с нуля – требует проектирования и тщательного подбора комплектующих в большом объеме (система управления, двигатель, трансмиссия, карбюратор, подвеска, колеса, трубы для рамы и т.д.).

Первый способ более популярен, т.к. готовая силовая система экономит время на изучение принципов работы механики и разработку чертежей. Кроме того, есть много видео, как сделать самодельный трактор, используя мотоблок в качестве донора.

Схема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

  • тросы для управления;
  • подвески двигателя;
  • рукоятки;
  • цепи;
  • дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из стальных труб варится П-образная рама.
  2. На токарном станке надо выточить колесную ось из стальной трубы с толстой стенкой диаметром 80-100 мм. К концам трубы приварить самодельные колесные ступицы, в качестве которых могут выступать корпусы шарикоподшипников с местом для крепления колеса.
  3. К трубе приварить кронштейны, закрепить на них коробку переключения передач от «Запорожца» и держатель для крепления мотора. Двигатель можно установить прямо на КПП ЗАЗ.
  4. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
  5. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
  6. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  7. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

  1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
  4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
  5. Монтируется вторичный вал.
  6. Протягиваются тросы управления.
  7. Натягиваются цепи.

Балка (мост) для минитрактора — своими руками, чертеж, видео


Балка или мост для минитрактора служат основой, к которой крепятся системы и элементы машины. Передняя балка на мототрактор служит опорой для различных узлов, а также к ней крепятся колеса. Зачастую мастера сталкиваются с балкой во время переоборудования мотоблока, когда приходится делать своими руками переднюю балку минитрактора. Задний мост минитрактора — это та же система, на которую прикрепляются колеса и некоторые элементы общей системы. Во время конструирования минитрактора, многие берут передний и задний мосты у старых автомобилей. В итоге конструкция получается прочной и надежной. Если у вас есть необходимые инструменты и материалы, а также знания по теме устройства техники, тогда вы можете сделать эти детали и самостоятельно из того, что есть в вашем гараже.

Как сделать мост для минитрактора?

Минитрактор — это техника, которая помогает человеку в процессе обработки земли, перевозки грузов, посадки растений, ухода за ними, и многое другое. Заводская техника сегодня стоит достаточно дорого, не каждый готов или имеет возможность тратить такие средства. Но в селах часто можно встретить старые автомобили, которые уже вышли из строя, но все еще есть надежда подарить им вторую жизнь. Именно из них мастера берут разные детали, чтобы сконструировать минитрактор-самоделку.

Создание минитрактора включает конструирование ходовой части. В первую очередь необходимо установить мосты. Задний мост для минитрактора своими руками лучше делать таким же, как и передний. Это избавит вас от подбора придаточного числа, что сделать без должного опыта и знаний невозможно.

Ходовую часть можно взять из Жигулей, но при этом необходимо будет ее укоротить. Вам не придется дополнительно искать редуктор, который уже имеется на заднем мосту. Как сделать балку на минитрактор? Поперечную балку можно сделать из трубы с квадратным сечением, или же из металлических уголков.

Ведущий передний мост отличается от неведущего тем, что он передает крутящий момент от кардонной передачи на колеса. С его помощью осуществляется поворот машины, стабилизация управляемых колес, передаются толкающие усилия от ведущих колес к остову трактора. Как сделать ведущий передний мост на минитрактор? Вам понадобится:

  1. Балка;
  2. Главная передача. Состоит из конических шестерен. Служит для увеличения крутящего момента и передачи его к дифференциалу;
  3. Дифференциал. Служит для передачи мощности;
  4. Колесные редукторы. Необходимы для увеличения крутящего момента, который передается от главной передачи к колесам. Также они нужны для осуществления поворота.

Все эти элементы можно взять из старых машин или другой техники. Если вы не знаете, как рассчитать передний мост, то эту формулу с подробным описанием и разъяснением вы можете посмотреть в видео.

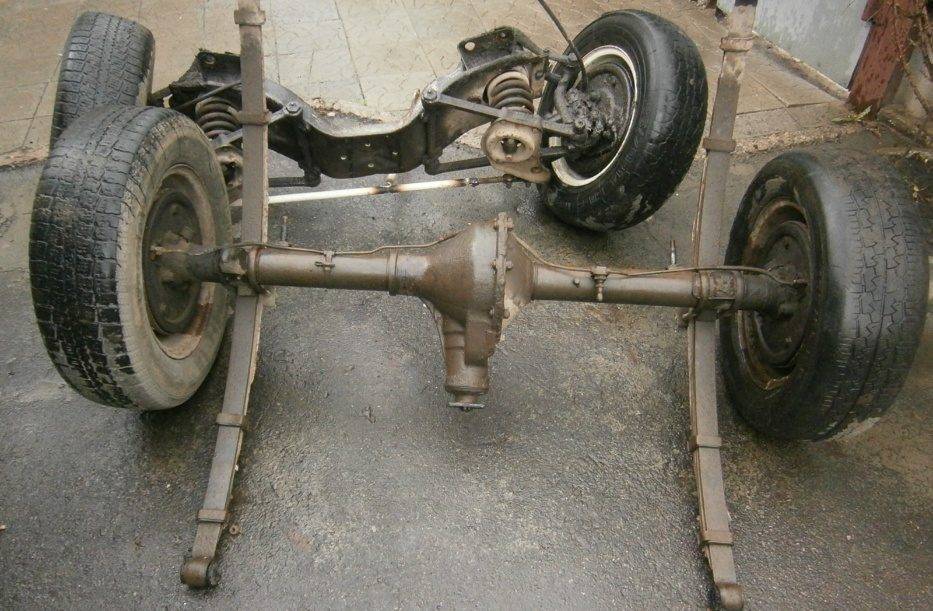

Как укоротить мост от ВАЗ?

Порой чтобы сконструировать самодельный минитрактор, необходимо укоротить зданий мост. Рассмотрим этот процесс на примере заднего моста от ВАЗа. Укороченный мост необходим для того, чтобы уменьшить ширину колесной базы, тем самым сделав машину более компактной и маневренной.

Для начала необходимо тщательно подготовиться к процессу. Вам нужна сам задний мост, а также инструменты, как сварочный аппарат, болгарка, тиски, отвертки, и другое.

Обрезать задний мост ВАЗ нужно следующим образом:

  1. Нужно отрезать чашку для пружины;
  2. Концевой фланец необходимо вытащить;
  3. Вынутую ось нужно замерить, сравнив с чертежом, и отрезать болгаркой по размеру;
  4. На кончике отрезка поставьте засечку, которая будет служить отметкой для проточки «под папу»;
  5. Внутри чашки просверлите отверстие;
  6. После этого полуось стыкается одна в одну и сваривается;
  7. Последний этап — готовая полуось вставляется в мост. С обеих сторон делается сварка.

pro-traktor.ru

Трактор из катушки на резиномоторе, игрушка для детей

Для игрушки нам понадобиться следующее. Катушка с выступающими краями. Это может быть катушка от ниток, либо от чего-то еще. Необходимо будет кольцевая резинка, спичка, стержень, обмылок или свеча, а может просто пластиковая шайба.

Как же все это применить, чтобы получить самоходное средство?Первоначально на катушке делаем насечки. Они помогут краям катушки цепляться за поверхность по которой поедет наш трактор.

Особенно если она будет рельефная и мягкая. Далее спичку ломаем так, чтобы она была не больше диаметра торца катушки. Также изготавливаем из обмылка или свечки шайбу. Можно использовать пластиковую шайбу. Фактически такая шайба будет являться подшипником скольжения. Если вы смажете его литолом, хотя бы тонким слоем, то будет совсем хорошо. Для того чтобы спичка на торце не проворачивалась, делаем углубление. Можно потом спичку вклеить туда, с помощью клея.

Теперь собираем наш трактор. Так как фактически производственные работы закончились, начались сборочные. Чтобы вам было лучше представить как все собрать, посмотрите на картинку.

Резинка продевается через отверстие в катушке и надевается на спичку.

С другой стороны в резинку продевается отверстие шайбы и стержень. Все, игрушка готова.

Теперь достаточно закрутить стержень несколько раз, в любую сторону и поставить конструкцию на поверхность. Стержень начнет прокручиваться до тех пор, пока не упрется в поверхность. Дальше прокручиваться начнет катушка. Так как все-таки что-то крутится должно… высвобождая энергию скрученной резинки. Вращение катушки обеспечит перемещение всей конструкции по поверхности, таким образом она будет ездить. Вот такая игрушка трактор своими руками. Плюсов в ее изготовлении много. Если ее делать с детьми, то можно таким образом развивать у них моторику, изучать окружающий мир, учить их работать своими руками. Само собой плюсом еще будет и то, что у них появиться новая игрушка, которой можно будет поиграть.

Минитракторы из Жигулей ВАЗ 2101, 2106, 2109 и др

Ни для кого не секрет, что сельскохозяйственные работы занимают много сил и времени. Некоторые спасают себя от таких нагрузок, покупая мотоблоки, культиваторы или минитракторы. Но, к большому сожалению, многие не имеют возможности приобрести такую технику, поэтому ищут пути, как изготовить ее самостоятельно. На сегодняшний день вариантов для ее изготовления предостаточно, главное – иметь хотя бы минимальные технические навыки и умения. Сейчас мы поговорим об одном из таких способов, а именно расскажем, как сделать минитрактор из Жигулей своими руками.

Принципы и все нюансы самоделки

Минитрактор из ВАЗа сделать не так уж и сложно. Главное понимать, что делаешь и четко придерживаться всех схем и чертежей. Сейчас мы расскажем более подробно обо всех этапах работы.

Чертеж минитрактора

Как уже упоминалось выше, чертеж и схема будущего агрегата имеет огромное значение при изготовлении. Ведь упустив что-то из вида или памяти, восстанавливать всю конструкцию будет весьма сложно. Обязательно приступив к черчению и расчету схем, учтите следующие нюансы:

  • движок должен размещаться перед водительским сидением;
  • мотор должен быть обязательно прикрыт с помощью изготовленного кожуха;
  • укороченная рама позволит сделать технику компактной и экономной в потреблении топлива;
  • если будете уменьшать раму – не забудьте о смещении моста;
  • определитесь с размещением топливного бака;
  • помните, что переднюю подвеску нужно сделать усиленной;
  • обязательно укажите изменения в ходовой части.

Реализация проекта состоит из следующих этапов:

  • Работа над кинетической схемой.
  • Изготавливаем раму.
  • Делаем кузов.
  • Установка движка и других систем.
  • Крепим рулевое управление.

Теперь разберем, какие конкретно детали понадобятся для работы на примере модели двигателя ВАЗа.

С двигателем от ВАЗ 2106

Мини трактор из Жигулей 2106 порадует своего владельца хорошей выносливостью и станет незаменимым помощником для выполнения различного рода сельскохозяйственных работ. Чтобы изготовить такой агрегат понадобится не только движок от этой марки машины, но и детали от других неисправных авто, а именно:

  • с ГАЗ-53 можно позаимствовать коробку передач;
  • передний и задний мост берем от Жигулей, только в этом случае нужно будет подогнать все под габариты самоделки;
  • рулевое управление и водительское сидение можно одолжить у ВАЗ 2106;
  • задние колеса даст нам МТЗ-82, а передние могут послужить от мотокультиватора или мотоблока.

Этапы работы

  • Проводим тщательный осмотр рамы. Если есть ржавчина – удаляем ее наждачной бумагой и делаем прогрунтовку в 2 слоя.
  • Согласно схеме укорачиваем раму, предварительно очистив место ее обрезки. После сварки все швы зачищаются и обезжириваются, прогруновуются и обрабатываются антикоррозийным покрытием. Если готовой рамы нет, ее можно изготовить с помощью швеллеров и уголков.
  • Занимаемся ходовой частью. В первую очередь проверяем все узлы, тщательно просматриваем тормозную систему.
  • При замене колес с автомобильных на более громоздкие, нужно будет поставить соответственные тормоза и мосты.
  • Устанавливаем движок.
  • Свариваем защитный кожух.
  • Устанавливаем сидение и рулевое управление.
  • Прикрепляем точки крепления для будущего использования навесного оборудования.

Такая поэтапность в работе подойдет для создания минитрактора из ВАЗа любой марки: ВАЗ 2101, ВАЗ 2109, ВАЗ 2106, с двс ВАЗ 2101. Так что чертите схему мини трактора вашей мечты и преступайте к работе.

Как сделать самодельный трактор из Жигулей?

Перед началом работ следует создать чертеж будущего агрегата и кинетическую схему. С ними Вам намного проще будет работать, в разы снизится шанс что-то забыть.

Создавая чертежи не забудьте о таких моментах:

  • расположение мотора должно быть перед водительским сиденьем, на нем желательно предусмотреть защитный кожух;
  • укороченная рама со смещенным мостом сделает будущий агрегат менее габаритным, а, соответственно, и более маневренным;
  • выберите наиболее подходящее и эргономичное положение бака для горючего;
  • передняя подвеска должна быть усиленной;
  • отметьте на схеме все конструкционные изменения ходовой части.

Когда этот этап завершен, перед началом изготовления трактора из Жигулей следует позаботиться о всех необходимых деталях.

Кроме мотора от ВАЗа понадобятся следующие детали:

  • коробка переключения передач;
  • передний и задний мост, которые придется усовершенствовать и доработать самостоятельно;
  • руль и сиденье для оператора;
  • колеса. Колеса для заднего моста можно установить побольше, например, от трактора МТЗ. Передние колеса можно взять от старого мотоблока. Если есть желание и время – можно поэкспериментировать и создать гусеничный агрегат по типу трактора Челленджер.

Когда все необходимые комплектующие подобраны, можно приступать непосредственно к сборке агрегата.

Проводят ее по такому алгоритму:

  1. Если подходящую раму найти так и не удалось – свариваем ее по чертежам из труб и швеллера.
  2. Если есть уже готовая рама – тщательно осмотрите ее, очистите от коррозии, прогрунтуйте. Потом раму следует укоротить до необходимого размера, заварить швы, повторно нанести грунтовку и специальное покрытие против образования ржавчины.
  3. Проверьте исправность ходовой системы, в том числе тормозов. Они должны соответствовать новым большим колесам, которые будут установлены на задний мост.
  4. Установите двигатель с заранее изготовленным защитным кожухом.
  5. Закрепите рычаги управления и место для сидения.
  6. Установите сцепку для использования навесного оборудования.

Предлагаем Вам также ознакомиться с видео, на котором продемонстрирован процесс сборки мини-трактора из автомобиля Жигули модели ВАЗ-2102:

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся со старых мотоциклов и металлолома. В качестве движка, который часто ставят на самодельные мотокультиваторы, можно использовать мотор с Дружбы — бензопилы.

Такой двигатель обладает достаточной мощностью, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное использование мотокультиваторов. Многие ставят на мотоблок движок от мотороллера Муравей, который обладает отличными характеристиками и параметрами для работы на дачном участке.

Для создания мотоблока в домашних условиях понадобятся следующие запчасти и материалы:

  • Стальные уголки размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
  • Двигатель в полной сборке.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Кикстартер.
  • Руль, на котором должны стоять ручки сцепления и газа.

Смотрите » Как сделать борону для мотоблока своими руками по чертежу

Сделать своими руками мотоблок помогут следующие инструменты:

  • Аппарат для сварки.
  • Дрель.
  • Тиски.
  • Набор рожков и накидных ключей.
  • Машинка для шлифования, на которой должен быть установлен специальный диск для резки металла.

Чертеж минитрактора

Как уже упоминалось выше, чертеж и схема будущего агрегата имеет огромное значение при изготовлении. Ведь упустив что-то из вида или памяти, восстанавливать всю конструкцию будет весьма сложно. Обязательно приступив к черчению и расчету схем, учтите следующие нюансы:

  • движок должен размещаться перед водительским сидением;
  • мотор должен быть обязательно прикрыт с помощью изготовленного кожуха;
  • укороченная рама позволит сделать технику компактной и экономной в потреблении топлива;
  • если будете уменьшать раму – не забудьте о смещении моста;
  • определитесь с размещением топливного бака;
  • помните, что переднюю подвеску нужно сделать усиленной;
  • обязательно укажите изменения в ходовой части.

Реализация проекта состоит из следующих этапов:

  • Работа над кинетической схемой.
  • Изготавливаем раму.
  • Делаем кузов.
  • Установка движка и других систем.
  • Крепим рулевое управление.

Теперь разберем, какие конкретно детали понадобятся для работы на примере модели двигателя ВАЗа.

Этапы работы по изготовлению самоделки

Следующее, что нужно сделать, это выделить отдельные этапы работы:

  1. Кинетическая схема — это важный этап создания мини-трактора с мотором от ВАЗ.
  2. Создание рамы трактора. Ее можно сделать из швеллеров и уголков. Все соединения рамы тщательно сваривают. Теперь следует осмотреть металл на наличие ржавчины и покрыть раму в несколько слоев грунтовкой по металлу.
  3. Приступают к доработке ходовой части проекта. Необходимо в обязательном порядке проверить тормозную систему, при необходимости заменить ее узлы.
  4. Монтаж колес. Если вы собираетесь ставить большие колеса по диаметру, то нужно позаботиться о мостах и тормозах, переделав их устройство.
  5. После этого монтируется двигатель на ранее подготовленную раму, которая уже полностью высохла после покраски грунтовкой, сваривается и монтируется защитный кожух для минитрактора из ВАЗ.
  6. Устанавливают сиденье, рулевое управление и создание площадок для монтажа навесного оборудования.

Но можно и не делать площадки для навески, а сделать сразу отвал для снега. Но все равно вам необходимо спереди прикрепить противовес на 50 кг, чтобы агрегат не перевернулся при больших нагрузках сзади. Также нужно приделать фары на ваш выбор.

Отверстие для прицепа тоже не будет лишним. С его помощью можно будет прицеплять телегу или другой груз. Следующий важный элемент, без которого мини-трактор из ВАЗ 2106 не двинется с места, это аккумулятор. Можно использовать обыкновенный аккумулятор для автомобиля. Для него необходимо сварить или же сделать из фанеры отдел для хранения. Лучше аккумулятор не прикреплять намертво на месте, а сделать его съемным, чтобы можно было заряжать. Ведь намного удобнее взять батарею и принести ее в гараж, чем загонять машину. Продумайте каждую деталь, чтобы создать минитрактор с КПП ВАЗ с жигулевским движком.

Самодельный мини-трактор с ДВС УД-25

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельного мини-трактора с ДВС УД-25 своими руками.. Создание мини-трактора дело довольно непростое, но желание иметь свой собственный трактор в хозяйстве выше всех преград. Рама сварена из профиля 60х60х3 мм, балка переднего моста из того же металла. Задний мост УАЗ-452 укороченный, колесные диски и обода от ГАЗ-51 Внутренний обод УАЗовских дисков вырезан и вварен в диски ГАЗ-51. Передние колеса 5/10 дюйма. Сердцем трактора является двигатель внутреннего сгорания УД-25 (универсальный двигатель) первоначально он находился в плачевном состоянии и требовал срочного капитального ремонта. По счастливой случайности в пункте приема металлолома был найден и приобретен двигатель УД-25, отремонтировал и внутренности оказались в отличном состоянии. Зажигание было заменено на батарейное, от магнето использовался только прерыватель. Для уменьшения тока через контакты катушки подключены последовательно. Карбюратор использован серийный ДААЗ 21083 На мой взгляд самый худший в линейке ВАЗов) Но надо отдать должное.. в мороз -26 двигатель заводится с полпинка)

Двигатель установлен на подушках от автомобиля НИВА, КПП ВАЗ сдвинута вправо до упора, передача на задний мост цепная. Звездочки от ИЖ «Планета-Спорт»

Материалы

  • ДВС УД-25
  • КПП ВАЗ
  • профиль 60х60х3 мм
  • колеса ГАЗ-51
  • задний укороченный мост УАЗ
  • сидение ВАЗ 2101
  • бак от мотопомпы 10 л
  • карбюратор ДААЗ 21083

Инструменты

  • сварочный инвертор
  • УШМ (болгарка)
  • набор гаечных ключей
  • дрель
  • измерительный инструмент
  • умелые руки)

Пошаговая инструкция по сборке мини-трактора с ДВС УД-25 своими руками.

Мини-трактор является отличным помощником в ведении хозяйства, с его помощью можно пахать, культивировать огород, перевозить различные грузы, а зимой чистить снег возле дома и гаража.

Тормоза механические на хвостовик заднего моста. Привод Двигатель КПП ременной через двухручевой шкив с отношением 3/1, он же является сцеплением. Считаю эту конструкцию удачной, потому как замена двух ремней стоимостью 150 р намного проще, дешевле и быстрее нежеле хотябы выжимного подшипника стоимостью 900 р. Разбирать практически нечего не надо. Ширина по задним колесам 130 см, ширина снежного отвала 140 см который сделан из большого газового баллона от грузового автомобиля. Свет отличный, многие даже на легковушках завидуют)

Рама сварена из проф-трубы 60х60х3 мм, передняя балка сварена из того же металла.

ДВС УД-25

Двигатель установлен на подушках от НИВЫ, ВАЗовская КПП сдвинута по максимуму вправо. Крутящий момент передается при помощи цепной передачи. Цепь и звездочки мотоциклетные от ИЖ «Планета-Спорт»

Сидение от ВАЗ-2107 сидеть удобно, посадка как в легковом автомобиле, рычаг переключения передач справа, но..

Пришлось заменить сидение на ВАЗ 2101, так как при высокой спинке назад оборачиваться не очень то и удобно при высокой спинке, а вот сидение от «копейки» словно создано для мини-трактора)

Генератор от Москвича прекрасно исполняет свои функции. Оказывается в случае его левого вращения у него чувствительность выше, что положительно сказывается на зарядке АКБ при холостых оборотах двигателя, чего нельзя сказать о Москвиче) Имеется датчик температуры головки цилиндров, но из за короткой трубки пришлось установить его в подкапотном пространстве.

Под капотом имеется 2 реле зарядки и поворотов, так же видна лягушка» для стоп сигналов. Звуковой сигнал ВАЗ низкий. Второй глушитель от ВАЗ который придает выхлопу низкое приятное звучание, очень похожее на выхлоп новенького мотоцикла «Урал»

Карбюратор серийный ДААЗ-21083

Бензобак на 10 л с мотопомпы. Возле правого колеса стоит амортизатор для мягкого опускания отвала. Амортизатор от спортивного снаряда имеет возвратную пружину и поэтому подъем отвала легкий, даже внучек справляется с механизмом.

Педали сцепления и тормоза от 21-го Москвича укороченные, педаль газа ГАЗ-51. Слева кнопка подсоса и переключатель света дальний-ближний.

Вот такой получился помощник и внуку забава) Мощности двигателя хватает с избытком, на 4 ой передаче при резком нажатии на педаль газа рвет с места на дыбы) Максимальная скорость 25 км/ч. Один недостаток -это малый вес и поэтому трактор пробуксовывает в рыхлом снегу даже с цепями. Хочу ему сделать шипы на колеса из болтов, штук по 60 на колесо возможно поможет) Если есть замечания или пожелания, советы, то с удовольствием выслушаю толковых людей (пишите комментарии)

Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

  • надо определить расположение коробки передач;
  • двигатель должен быть обязательно покрыт защитным кожухом;
  • в каком месте будет установлен топливный бак;
  • если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
  • передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2021 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
