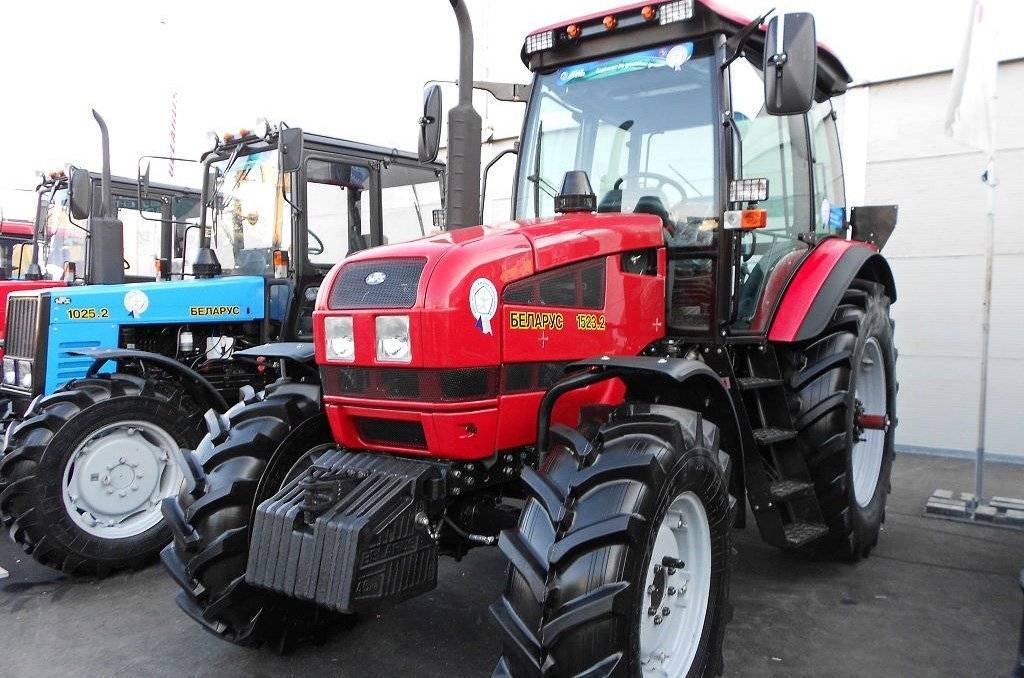

Трактор МТЗ-1523 Беларус

BOM, гидравлика

Двухскоростной задний BOM (доступны независимый или синхронный варианты) входит в базовый комплект поставки МТЗ 1523 (БЕЛАРУС 1523). Передний BOM устанавливается по спецзаказу. Трактор может работать с навесными и полунавесными орудиями, а также прицепными машинами.

В состав тягово-сцепного устройства МТЗ 1523 входит буксирная вилка и присоединительное устройство типа «Питон» (последнее предлагается поспецзаказу), а также тяговый брус. Грузоподъемность заднего навесного устройства составляет 6 500 кг. Общая масса буксируемого прицепа не должна превышать 15 000 кг (речь идет о работе на уклонах не более 12°).

Раздельно-агрегатная гидравлическая система управления оборудована интегральным блоком BOSCH. Имеется возможность силового, позиционного и смешанного регулирования положения сельхозмашин. Гидравлический насос трактора является шестеренным, его производительность составляет 55 л/мин. Модели: НШ32-3, УКФ-3 и Д-3. Максимальное давление в гидросистеме — 200 МПа.

Задний ВОМ540/1000 мин-1
Производительность насоса55 л/мин
Емкость гидросистемы35 л

BOM, гидравлика

Двухскоростной задний BOM (доступны независимый или синхронный варианты) входит в базовый комплект поставки МТЗ 1523 (БЕЛАРУС 1523). Передний BOM устанавливается по спецзаказу. Трактор может работать с навесными и полунавесными орудиями, а также прицепными машинами.


Источник фото: mtzchita.ru Технические характеристики МТЗ 1523: мощность двигателя составляет 155-157,8 л.с.

В состав тягово-сцепного устройства МТЗ 1523 входит буксирная вилка и присоединительное устройство типа «Питон» (последнее предлагается поспецзаказу), а также тяговый брус. Грузоподъемность заднего навесного устройства составляет 6 500 кг. Общая масса буксируемого прицепа не должна превышать 15 000 кг (речь идет о работе на уклонах не более 12°).

Компоновка

Конструкция трактора не отличается от предыдущих моделей.

  • Дизель расположен продольно в передней части машины.
  • За ним идёт коробка скоростей и задний мост.
  • К корпусам трансмиссии крепят заднее навесное устройство, кабину, полураму. На последнюю опирается передний мост.
  • Двигатель закрыт декоративным капотом с обтекаемыми формами.

Размеры

МТЗ-1523 с первого взгляда завораживает своим видом и размерами. Особенно эффектно смотрится аппарат, когда на него установлены спаренные колёса.

Но, несмотря на внушительные габариты, трактор получился манёвренным. Этого конструкторы добились за счёт уменьшения колёсной базы и минимального радиуса разворота.

Для компенсации потери управляемости при навешивании тяжёлых орудий предусмотрены утяжелители весом чуть больше тонны.

Кабина

Рабочее место механизатора в этой серии постарались сделать комфортным для механизатора.

  • Кабина получила жёсткий стальной каркас, защищающий оператора при опрокидывании машины.
  • Цилиндрические тонированные стёкла придают кабине дополнительной красоты.
  • Поддержание комфортной температуры внутри кабины конструкторы возложили на систему вентиляции. Она работает в 2 режимах: обдув и отопление.
  • По отдельному заказу есть возможность установить кондиционер, который будет охлаждать вдуваемый воздух.

Сиденье механизатора, по уже сложившейся традиции, расположено на подрессоренных подушках и снабжено механизмами регулировки в 3 плоскостях.

Ветровые переднее и заднее стёкла оборудовали дворниками и омывателями, позволяющими эксплуатировать машину во время осадков. В кабине также предусмотрены монтажные гнёзда под установку аудиосистемы.

Дополнительное оборудование

Благодаря возможности агрегатирования аппарата с почвообрабатывающими и инженерными орудиями трактор выполняет широкий спектр сельскохозяйственных, транспортных, производственных операций. На МТЗ-1523 можно установить:

  • плуги, культиваторы, бороны;
  • полуприцепы;
  • сеялки;
  • косилки фронтальные, навесные;
  • уборочные комбайны;
  • нож-отвал, погрузчик;
  • инженерные, строительные механизмы.

Я привёл только основные орудия, которые применяют механизаторы, но их количество этим списком не ограничивается. Оборудование закрепляют в заднем навесном или прицепном устройстве.

Отдельным заказом, спереди трактор могут оборудовать аналогичными механизмами. Активные орудия получают энергию от вала отбора мощности, гидро- или пневмопривода.

Устройство трактора Беларус МТЗ 1523

Рулевое управление трактора является гидрообъемным, имеет два гидроцилиндра, насос питания и дозатора. Управление техникой является очень легким и простым, также оно упрощается благодаря грозовым подвескам на переднем брусе агрегата.

Работа с навесным оборудованием отличается высокой эффективностью.

Тормоза МТЗ 1523 являются многодисковыми, работают в масляной ванне. Сцепление хорошо проработано и отличается высокой отдачей.

Механическая ступенчатая коробка передач может иметь 6 или 4 скорости.

В тракторе Беларус предусмотрена комфортная кабина с тепло- и виброизоляцией, жестким каркасом, сферическими травмобезопасными стеклами. Трактор можно использовать в любых условиях и в любую пору года, так как можно использовать отопление.

На сегодня данная модель остается популярной, так как является одной из самых комфортных, надежных и безопасных.

Ходовая часть (трансмиссия) и органы управления трактором

Трактор МТЗ модели 1523 оснащается рабочей и стояночной тормозной системой. Исполнительные механизмы установлены на валах ведущих шестерней бортовых передач.

Рабочие тормоза разделены на правые и левые, задействуются при помощи двух педалей с помощью гидростатического привода.

Стояночная система включается фиксируемым рычагом с использованием независимых механических тяг. Имеется пневмопривод тормозов прицепа или буксируемого оборудования, компрессор которого используется также для подкачки шин.

Рулевое управление трактора «Беларусь» гидрообъемное, что позволяет значительно снизить усилие при выполнении маневров.

Система состоит из следующих элементов:

  • насоса дозатора;
  • цилиндра рабочего двухштокового;
  • насоса с приводом от дизельного двигателя и гидравлической системы;
  • емкости для масла с фильтром тонкой очистки.

ГОРУ спроектирована таким образом, чтобы иметь возможность управления движения трактором в режиме реверса с заднего рабочего места оператора.

Трансмиссия трактора МТЗ-1523 механическая в ее состав входят следующие элементы:

  1. Муфта сцепления сухая двухдисковая, постоянно замкнутая. Орган управления – педаль, привод – гидростатический.
  2. Задний мост, конструкция состоит из главной передачи, дифференциала с функцией блокировки, двух передач бортовых и конечных.
  3. Передний мост, ведущий подключаемый имеет вид литой балки, в которой находится корпус главной передачи с ведущей и ведомой шестернями.

Ходовая часть трактора «Беларусь-1523» отличается высокой надежностью и удобством в эксплуатации. Колеса устанавливаются на ступицах, конструкция которых допускает изменение колеи сельскохозяйственной машины. На передней оси увеличение или уменьшение расстояния осуществляется за счет разворота диска на 180 °, на задней – путем перемещения узла по полуоси. Для улучшения проходимости возможна установка сдвоенных колес.

КПП, тормоза МТЗ 1523

Тип трансмиссии — механическая синхронизованная. На BELARUS-1523.4 и BELARUS-1523.5 возможна установка гидромеханической трансмиссии. Муфта сцепления — фрикционная двухдисковая постоянно-замкнутого типа, привод управления — гидростатический. Число передач вперед/назад — 16/8 или 24/12. Максимальная скорость при передвижении вперед достигает 36,3 км/ч, назад — 17,1 км/ч.

На трактор МТЗ 1523 ставятся сухие или мокрые тормоза, место их расположения — на ведущих шестернях бортовых передач. Управление сблокировано с тормозами прицепа.

История создания

Трактор МТЗ-1523 разработан и выпускается открытым акционерным обществом «Минский тракторный завод». Этому предприятию принадлежит широко известная торговая марка «Беларусь».

Описываемая машина является модернизацией модели МТЗ-1522, в которую были внесены ряд изменений:

  • кабина повышенной комфортабельности с прочным каркасом;
  • передний мост улучшенной конструкции;
  • современная форма капота и крыльев.

Климатическое исполнение модели У1 в согласно ГОСТ 14254-96 обеспечивает возможность эксплуатации на открытом воздухе практически в любом из районов Российской Федерации.

Назначение

МТЗ 1523 способен выполнять работы в любом климате и на любом грунте.

В растениеводстве он используется:

  • для обработки почвы;
  • химизации растений и защиты;
  • возделывания и уборки зерновых, кукурузы, картофеля, овощей и пр. технических культур;
  • для внесения удобрений;
  • для заготовки кормов;
  • для выполнения транспортных и погрузоразгрузочных работ.

В животноводстве МТЗ 1523 применяют:

  • для вывоза и внесения в почву твердых и жидких органических удобрений;
  • заготовки кормов;
  • привоза к фермам заготовленных кормов по труднопроходимым местам;
  • приготовления и измельчения кормов.

Кроме того, эту технику применяют при ремонте и строительстве дорог, в лесном, дорожном и коммунальном хозяйстве.

На данный агрегат можно закреплять разнообразные приспособления: прицепное, навесное и полунавесное дополнительное оборудование, уборочные комплексы, приводы стационарных устройств и механизмов для погрузочно-разгрузочных работ, что многократно увеличивает функциональность.

История создания

Трактор МТЗ-1523 разработан и выпускается открытым акционерным обществом «Минский тракторный завод». Этому предприятию принадлежит широко известная торговая марка «Беларусь».

Описываемая машина является модернизацией модели МТЗ-1522, в которую были внесены ряд изменений:

  • кабина повышенной комфортабельности с прочным каркасом;
  • передний мост улучшенной конструкции;
  • современная форма капота и крыльев.

Климатическое исполнение модели У1 в согласно ГОСТ 14254-96 обеспечивает возможность эксплуатации на открытом воздухе практически в любом из районов Российской Федерации.

Рабочие параметры

МТЗ-1523 причисляют к энергонасыщенному классу тракторной техники с тяговым усилием 3 т.с. Столь высокий показатель обеспечивают двигатель, выдающий 148 л.с., надёжная трансмиссия и полный привод.

Таблица № 1. Технические характеристики

НаименованиеЗначение
Мощность, л.с. (кВт)148 (109)
Скорость передвижения вперед/назад, км/ч36,30/17,1
Грузоподъемность навесной системы, кг6500
Дорожный просвет, мм620
Колёсная база, мм2760
Масса (с передними грузами), т6,25
Габаритные размеры, мм (Д×Ш×В)4710×2250×3000

Силовой агрегат

На базовую модель «Беларус-1523» устанавливают рядный дизель Д-260.1 с шестью цилиндрами. В нём предустановлены непосредственный впрыск топлива и турбина.

Модернизированные тракторы получили этот же двигатель, но с электронным управлением подачи горючего, промежуточным интеркулером и избирательной системой каталитической очистки дымовых газов. Основные параметры дизеля:

  • мощность, л.с. (кВт) — 109 (148);
  • номинальные обороты коленвала, об/мин — 2100;
  • крутящий момент, Н·м — 596,8;
  • расход топлива, г/кВт·ч — 227;
  • рабочий объём цилиндров, л — 7,12.

Силовая передача

Трансмиссия трактора выполнена по традиционной схеме.

  1. Крутящий момент от двигателя на первичный вал коробки скоростей передаёт сухая двухдисковая муфта сцепления. Привод узла имеет гидростатическое исполнение.
  2. Коробка скоростей механическая ступенчатая с синхронизированными муфтами. Количество передач для движения вперёд — 16, назад — 8.
  3. Задний мост. На него устанавливают конический дифференциал и цилиндрическую главную передачу.
  4. Вал отбора мощности работает в двух режимах: синхронном и независимом. В первом случае он делает 3,8 оборота на каждый метр пути. В независимом режиме вал вращается с частотой 540 и 1000 об/мин.
  5. Литой передний приводной мост портального типа. В «1523» его сделали более прочным, оснастили конечными редукторами планетарного типа.

Колёсная база

По традиции, минские машиностроители установили на трактор передние и задние колёса разных размеров: 420/70R24, 520/70R38 соответственно.

В модели также сохранили возможность регулирования колеи. Для передних колёс она составляет 1610-2150, задних — 1600-2440 мм. Клиренс довели до значения в 620 мм. Применение покрышек с широким профилем снизило давление на почву до допустимых пределов для техники подобного класса — 150 кПа.

Дополнительная информация! Малый радиус разворота — 5,5 м делает МТЗ-1523 высокоманевренной машиной, способной развернуться на ограниченном пространстве.

Гидросистема

Гидронавесную систему оснастили интегральным блоком «BOSCH». В него входят золотниковый распределитель и регулятор с электромагнитным управлением.

Гидросистема может работать в силовом, позиционном или смешанном режимах. Давление масла 20 МПа создаёт шестерёнчатый насос, производительностью 55 л/мин.

Управление

Кабина отличается удобством и комфортностью, не уступая салону автомобиля.

Можно выделить несколько отличительных достоинств:

  • Водительское сидение отличается удобством и имеет различные возможности регулирования положения. Панель содержит все необходимые датчики, которые предоставляют водителю полную информацию о работе механизмов и узлов.
  • Кабина оборудована полной системой внутреннего контроля климата. Присутствует возможность включения отопления, охлаждения и вентиляции.
  • Обзор водителя улучшился благодаря использованию безрамной конструкции. Остекление выполнено качественно и создает полную герметичность внутри кабины.
  • Используется мощные светотехнические элементы, которые обеспечивают безопасность работ в темное время суток.
  • Достоинством представленной модели является не только обе ведущие оси, но возможность регулировки колеи на переднем и заднем мосте. Коробка передач имеет 16 скоростей вперед и 8 назад, позволяя развивать скорость до 38 км/ч в режиме транспортировки грузов.
  • Трактор оборудован двухскоростным валом отбора мощности, который при переключении работает на 500 и 1000 оборотов в минуту. Дисковые тормоза и некоторые элементы трансмиссии смазываются в масляной ванне.

Технические характеристики МТЗ 1523 (БЕЛАРУС 1523)

Задние колеса МТЗ 1523 являются ведущими, передние — ведущими и направляющими. Допускается сдваивание колес с помощью проставки. На трактор может быть установлен передний балласт общей массой до 1 025 кг (таким образом можно повысить сцепные качества машины и ее управляемость).

Тяговый класс3
Эксплуатационная масса6 000 кг
Габаритная длина4 710 мм
Габаритная ширина2 250 мм
Габаритная высота3 000 мм
Наименьший радиус поворота5,5 м
Дорожный просвет380 мм
Скорость движения транспортная32,4 км/ч
Скорость движения рабочая14,9 км/ч
Передние шины420/70R24
Задние шины520/70R38
Колесная формула4х4

Общие сведения, назначение, область применения

Трактор предназначен для выполнения широкого спектра работ, которые проводятся с помощью навесного и прицепного оборудования. Вместе с агрегатом применяются:

  • плуги;
  • грузовые платформы и полуприцепы различного назначения;
  • культиваторы;
  • сеялки;
  • бороны;
  • косилки и др.

Применение трактора МТЗ-1523

Использование специализированных дополнений позволяет значительно расширить возможности МТЗ-1523 и использовать трактор практически во всех видах полевых работ:

  • при вспашке грунта и предпосевной подготовке почвы;
  • для культивации и боронования;
  • для внесения удобрений;
  • для транспортных работ;
  • при опрыскивании.

Преимущества и недостатки

Двигатель трактора относится к классу повышенной мощности и соответствует европейским стандартам пониженного потребления горючего. Пользователи отмечают невысокую стоимость МТЗ-1523, сочетающуюся с достойным качеством. «Беларус» отлично взаимодействует со многими видами сельскохозяйственной техники. Размер покрышек трактора МТЗ-1523 достаточно большой, что позволяет проводить земельные работы.

В качестве недостатков покупатели отмечают быстрое изнашивание дисков сцепления и подшипников, подтекание цилиндров сцепления. В модели не продумана конструкция шланга подачи масла на ВОМ, в результате чего случаются протечки.

Модификации

Базовая модель МТЗ-1523 постоянно совершенствуется. В настоящее время Минский тракторный завод предлагает покупателю 5 модификаций трактора. Основные отличия моделей – в мощности двигателей и величине максимального крутящего момента:

  1. МТЗ-1523B с реверсивным постом управления, который может использоваться при проведении работ с задним ходом. Трактор оснащен КПП с увеличенным количеством передач.
  2. МТЗ-1523B.3 – усовершенствованная модификация МТЗ-1523B с реверсивным ходом и дизелем современного экологического стандарта Д-260.1S2.
  3. МТЗ-1523.3 оснащен дизельным агрегатом Д-260.1S2, обеспечивающим пониженное потребление топлива.
  4. МТЗ-1523.4 – усилен силовой агрегат до 660 Н·м, используется двигатель Д-260.1S3А.
  5. МТЗ-1523.5 – двигатель Д-2601SB с номинальной мощностью 153 л.с. В модели расход топлива снижен до 222 г/(кВт·ч).

Модификации трактора МТЗ-1523

Устройство

МТЗ-1523 относится к универсальным машинам. 3-ий тягловый класс позволяет использовать агрегат во время работ различного профиля. Модель прекрасно функционирует в различных климатических условиях, а колеса 4 х 4 обеспечивают маневренность и позволяют использовать трактор на бездорожье.

Руководство по эксплуатации МТЗ-1523 можно найти на сайте представителя компании-производителя в России:

Кабина

В МТЗ-1523 очень комфортабельная кабина, которую отличает повышенная эргономика. Защитный каркас конструкции изготовлен из стального профиля, который обеспечивает повышенную прочность. Одноместная кабина утеплена, обладает шумоизоляцией.

Кабина трактора МТЗ-1523

Шасси

Трактор оснащен полноприводным шасси, обеспечивающим как работу в высокоскоростных режимах, так и оптимальный расход топлива и смазки.

Двигатель

Двигатель «Беларуса» соответствует современным экологическим нормам. Расход топлива небольшой, так как дизель экономичен в использовании и обладает большим сроком службы. Мощность двигателя в 155 л.с. позволяет справиться с любыми задачами.

Коробка передач

Трактор работает на 16 передачах вперед и 8 задних скоростях. В режиме грузотранспортировки он может развить скорость до 38 км/ч.

Расход дизельного топлива

Расход топлива в тракторе «Беларус» МТЗ-1523 экономный. Большой объем бака рассчитан на 250 литров, что позволяет работать долгое время без дозаправки.

Тормоза

В этой модели установлены трехдисковые тормоза, предусмотрена пневмоприводная система, обеспечивающая срабатывание тормозов буксируемого оборудования.

Обслуживание и ремонт

Стоимость ремонта агрегата не будет высокой. Ресурс техники зависит от частоты и интенсивности эксплуатации. Плановый, беглый осмотр трактора на предмет надежности крепления муфт, навесного оборудования, аккумулятора и тормозов необходимо производить перед началом работы. Также обязательно проведение тщательного технического осмотра при переходе к осенне-зимнему сезону.

Коробка передач МТЗ-1221. Особенности, схема и ремонт

Рулевая колонка Хорошие отзывы трактор МТЗ заслужил и за относительную легкость управления

Как заменить масло в вариаторе Ниссан Х-Трейл? Фермеру, решившему приобрести трактор, обратить внимание на МТЗ стоит обязательно

Какое моторное масло заливать в двигатель opel zafira. Основные сферы использования Помимо сельского хозяйства, тракторы МТЗ этой модификации могут с успехом применяться для выполнения работ по обустройству и очистке городов от мусора и перевозки разного рода грузов. До того времени, как появились машины, которым характерна высоконагруженная трансмиссия, для смазки вышеперечисленных агрегатов использовали нигрол ТЭп Механизм переключения высшей и низшей ступеней редуктора коробки передач рис.


Механизм переключения диапазонов коробки передач МТЗ Беларус 1 — вилка; 2 — чехол; 3 — сфера; 4 — пружина; 5, 7 — пальцы; 6, 10 — рычаги; 8, 12 — крышки; 9 — вал; 11— кулиса; 13, 17 — шпонки; 14 — шариковый фиксатор; 15 — гайка; 16 — болт; 18 — корпус. При необходимости на трактор МТЗ может быть установлена усовершенствованная модель трансмиссии, рассчитанная на 24 передние и 12 задних передач.


Переключение с высшей ступени на низшую осуществляется при нажатии на кнопку Холодильник, для овощей, на тонн и цех по доработке овощей и упаковке. Замена фильтра в гидробаке МТЗ и много интересного!

Тормоза

Тормоза — дисковые, работают в масле. Они действуют на задние колеса и на передние колеса через привод ПВМ. С тормозами прицепа и пневмоприводом сблокировано управление. Для таких механизмов этот вариант можно считать классическим. Дисковый стояночный тормоз совмещен с рабочими тормозами, с механическим отдельным приводом. Это повышает безопасность эксплуатации механизма. Тормозной привод прицепа – пневматический, совмещенный с управлением тормозами трактора.

В целом эта модель является современным образом специализированной техники своего класса, обеспечивающей выполнение всех возложенных на нее задач.

Отличительные технические параметры выпускаемых модификаций

Минский завод выпускает сразу шесть модификаций трактора Беларус 1523. По количеству модификаций класс 1523 уступает только моделям трактора МТЗ 2022 (8 вариантов) и МТЗ 920 (9 вариантов).

Поэтому руководство компании поддерживает наличие в производственной линейке такого количества вариантов, что указывает на популярность и востребованность этой модели.

Базовой модификацией считается трактор Беларус под обозначением МТЗ 1523, который имеет следующий ряд отдельных технических характеристик:

Силовой агрегат – Д-260.1, шестицилиндровый с турбонаддувом, мощностью в 148,0 л. с., экологический вариант исполнения – Stage 0/Stage I1 (классификация экологического класса).

Последующие версии отличаются от базовой по следующим техническим характеристикам, которые указаны в каталоге.

  • МТЗ 1523.В – обладает аналогичными характеристиками МТЗ 1523, но дополнительно укомплектован постом для реверсивной работы (продублированы органы управления).
  • МТЗ 1523.3 – укомплектован мощным двигателем модели Д-260.1S2 мощностью в 150,0 л. с. и с высоким классом экологического исполнения StageII/Tier2.
  • МТЗ 1523.В3 – обладает аналогичными характеристиками с предыдущим вариантом, но в конструкции предусмотрен реверсивный пост управления.
  • МТЗ 1523.4 – отличается от модификации 1523.3 классом экологического исполнения StageIIIa/Tier3.
  • МТЗ 1523.5 – изготовлен в экологическом исполнении Stage IIIb/Tier4i.

Технические характеристики

Технические характеристики трактора МТЗ 1523:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяД-260.1
Скорость движения вперед (максимум)32,34км/ч
Скорость движения назад (максимум)15,5км/ч
Мощность двигателя (номинальная)114кВт
Частота вращения (номинальная)2100об/мин
Крутящий момент (макс. при 1400 об/мин)596,8Н*м
Запас крутящего момента20%
Число цилиндров двигателя6шт.
Диаметр цилиндра11см
Ход поршня12,5см
Объем бака для горючего130л
Объем дополнительного бака для горючего120л
Рабочий объем7,12л
Расход топлива (мощность номинальная)227г/кВт*ч
Расход горючего (мощность эксплуатационная)227г/кВт*ч
Размер передней колеи1,54-2,115м
Размер задней колеи1,52-2,435м
Колесная база2,76м
Передние шины типа420/70R24
Задние шины типа520/70R38
Просвет (под передним мостом)0,44м
Просвет (под задним мостом)0,46м
Вес (эксплуатационный)6,25т
Вес (конструкционный)5,7т
Вес (полный, предельно возможный)9т
Ширина2,25м
Высота (по кабине)3м
Длина (общая)4,75м

Видео обзор трактора МТЗ 1523:

Достоинства и недостатки МТЗ 1523

Наиболее точную и полную информацию о достоинствах любого трактора можно получить, ознакомившись с отзывами владельцев и механизаторов, которые имею опыт его эксплуатации. На основании таких отзывов к достоинствам трактора Беларус 1523 следует отнести:

  • надежный и мощный силовой агрегат, который обладает сильными тяговыми характеристиками и высокой экономичностью;
  • удобное и понятное управлением за счет обеспечения механизаторов информативными инструкциями по эксплуатации и подробными описаниями по устройству различных систем;
  • современная эргономичная кабина;
  • повышенная проходимость, которую обеспечивает полный привод;
  • большой ассортимент дополнительного навесного и прицепного оборудования для агрегатирования;
  • надежный гидрораспределитель установленный на МТЗ 1523 обеспечивает хорошую энерговооруженность для дополнительного гидравлического оборудования;
  • хорошая ремонтопригодность за счет доступности запчастей и расходных материалов, а также наличия подробных каталогов по ремонту;
  • качественные штатные шины, обеспечивающие хорошее сцепление на различных категориях почвы при любых погодных условиях

Определенными недостатками трактора Беларус МТЗ 1523 следует считать:

  • быстрый износ дисков сцепления, который не могут предотвратить даже проведение частой регулировки;
  • низкая надежность резиновых шлангов гидросистемы, работающих под давлением;
  • наличие фактов характерных для некачественной сборка (слабая затяжка, нарушение соосности, отсутствие герметичности в соединениях).

Надежное многофункциональное, экономичное семейство тракторов Беларус 1523 обладающее хорошими техническими характеристиками и удачными конструкционными решениями позволит высокоэффективно выполнять большой спектр сельскохозяйственных работ, а также транспортные, погрузочно-разгрузочные и другие операции в отраслях, где требутся увеличенная проходимость для производственных работ.

Эксплуатационные характеристики

Трактор МТЗ 1523 «Беларус» относится к 3 тяговому классу машин, предназначенных для энергоемких работ на больших площадях. Он обладает классической компоновкой с габаритными характеристиками, в мм:

  • длиной – 4710, с навесным механизмом — 5795;
  • средней шириной – 2250;
  • высотой – 3000, с климатическим устройством – 3165;
  • колесной базой – 2860;
  • дорожным просветом – 380.


Трактор МТЗ 1523 в работе МТЗ 1523 Беларусь характеризуется также:

  • эксплуатационной массой – 6250 кг;
  • предельной допустимой массой – 900 кг;
  • поворотным радиусом – не более 5 м;
  • емкостью топливного бака – 250 л.


Трактор МТЗ-1523 — электрогидравлическая схема

Технические характеристики МТЗ 1523 обеспечивают его многофункциональность в использовании. Трактор «Беларус 1523» выделяется среди других моделей этого класса:

  • улучшенным дизайном и повышенной комфортностью в работе;
  • гидравлической системой контроля работы навесного оборудования;
  • качественным реверс-редуктором, позволяющим трактору работать в режиме «челнока».


Насос-дозатор рулевого управления трактора МТЗ-1523

Трансмиссия и ходовая

Силовую передачу крутящего момента от двигателя к трансмиссии трактора обеспечивает сухое двухдисковое постоянно замкнутое сцепление с гидромеханическим приводом. КПП механическая, синхронизированная постоянного зацепления с 16 передачами вперёд и 8-ю скоростями заднего хода обеспечивает скорость движения вперёд в интервале от 1,74-32,58 км.час и движения назад со скоростью 2,73-15,61 км.час. Узел имеет четыре диапазона переключения движения вперёд с четырьмя скоростями в каждом диапазоне и двумя диапазонами движения назад с аналогичным количеством скоростей. Мощность трактора и компоновка трансмиссии трактора позволяет буксирование груза до 15 тонн на уклоне до 12̊.

В заказной комплектации устанавливается коробка аналогичного типа с 24 передачами вперёд и 12-ю скоростями заднего хода с обеспечением скорости вперёд в интервале 1,7-36,3 км.час и скорости движения назад 2,5-17,1 км.час. Узел имеет четыре диапазона по шесть скоростей в каждом диапазоне и два диапазона скоростей движения назад с шестью скоростями в каждом.

Задний мост имеет традиционную конструкцию:

  • главная передача коническая с винтовыми зубьями
  • дифференциал с блокировкой
  • бортовые передачи с парами цилиндрических шестерён
  • конечные передачи планетарного типа

Передний ведущий мост портального типа со съёмными рукавами:

  • главная передача коническая с винтовыми зубьями
  • конечные передачи с планетарно-цилиндрическими редукторами

Привод ПВМ осуществляется от КПП через фрикционную электрогидроуправляемую муфту и карданную передачу. Управление с автоматическим включением осуществляется электрогидравлическим распределителем. Ходовая трактора с жёсткой подвеской остова оснащена пневматическими шинами размером 420/70R24 передних колёс и 520/70R38 задних. Возможно спаривание колёс на заднем ведущем мосте машины с помощью проставки. Минимальный радиус поворота трактора с подтормаживанием составляет 5 метров. Высота клиренса позволяет преодолевать брод с глубиной до О,85 метра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
