Трактор Т-150К: технические характеристики

Трактор Т-150К – технические характеристики

Аналог 150-ой модификации – промышленный трактор Т-150К получил повышенные характеристики. Это сделало его более универсальной машиной, которая сегодня активно используется не только в сельском хозяйстве, но и в строительной, коммунальной сферах, а также в горнодобывающей промышленности.

Параметры модели включают:

  • мощность ДВС СМД-60/ЯМЗ-236 – 165/180 л. с.;
  • вместительность топливного резервуара –– 375 л;
  • расход топлива при эксплуатации – 212 г/л. с. ч.;
  • высота дорожного просвета – 40 см;
  • ширина колеи – 3,17 м;
  • максимальная скорость движения без навесного оборудования – 30,8 км/ч;
  • рабочий вес – 8,4 т.

Обзор основных характеристик трактора

Технические характеристики ХТЗ 150К-09 соответствуют выполняемым функциям. Трактор способен работать с навесным, полунавесным и прицепным оборудованием, которое предназначается для распашки, культивации, удобрения, предпосевной подготовки, лущения почвы, а также для посева и сбора урожая. На машину устанавливается шестицилиндровый дизельный силовой агрегат ЯМЗ-236Д с номинальной мощностью 175 лошадиных сил при частоте вращения 2100 оборотов в минуту. Максимальный крутящий момент равен 667 Н*м и достигается при частоте вращения коленчатого вала 1300-1500 оборотов в минуту. Цилиндры расположены V-образным способом. У двигателя отсутствует турбонаддув. Воспламенение происходит от сжатия и создания избыточного давления. Впрыск топлива — непосредственный, охлаждение — жидкостное (вода либо тосол). Рабочий объем мотора — 11,15 литров. Расход топлива составляет 24,1 литр в час при работе двигателя с максимальной мощностью. Емкость топливного бака равняется 315 литрам. Силовой агрегат соответствует нормам экологической безопасности EURO-0.

ХТЗ 150К-09 оснащается механической четырехдиапазонной коробкой переключения передач. Она имеет гидравлическое управление и переключается без разрыва потока мощности. Каждый диапазон содержит по 4 скорости, из которых 12 служат для переднего хода и 4 для заднего. Такая система применяется с целью достижения максимальной производительности трактора при работе с различным оборудованием. Максимальная скорость движения вперед — 30,08 км/ч, а назад — 9,14 км/ч. Сцепление — двухдисковое, сухого типа. Тормозная система — колодочная с пневматическим приводом и действием на все колеса. Рулевой механизм — гидрообъемный с шарнирно-сочлененной рамой.

Габаритные размеры трактора ХТЗ 150К: длина — 6,13 метров, ширина — 2,406 метров, высота — 3,195 метров, клиренс — 400 миллиметров, колесная база — 2,86 метров, передняя колея — 1,68 метров, задняя колея — 1,86 метров, минимальный радиус разворота — 6,5 метров. Эксплуатационная масса составляет 8,2 тонны. Распределение нагрузки по осям: на переднюю — 5 тонн, на заднюю — 3,2 тонны. Колесная формула техники — 4х4. Используются шины размерностью 21,3R24. Полный привод и массивные колеса позволяют без проблем эксплуатировать трактор на местности с мягким и вязким грунтом.

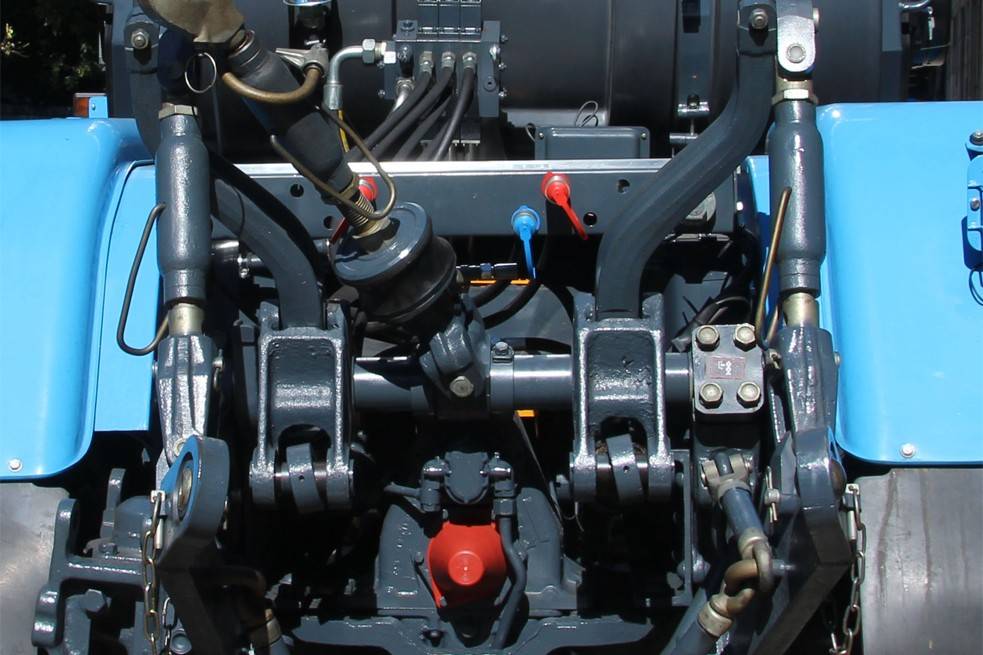

Система навесного оборудования

Трактор Т-150К колесный относиться к машинам общего назначения и может быть использован для выполнения широкого спектра операций.

Перечень основных видов работ:

  • Сельскохозяйственные: пахота, культивации, обработка почвы перед посевом и буксировка сеялок, дискование, а также уборка зерновых культур при помощи несамоходного комбайна. Скорость движения от 7 до 14 км/ч.
  • Транспортные операции с буксировкой прицепов и полуприцепов на скорости до 30 км/ч.
  • Выполнение дорожных, дорожно-строительных и других видов работ с применением навесного и полунавесного и буксируемого оборудования.

Трактор отличается высокой энергонасыщенностью и оснащен прицепным устройством специальной конструкции.

Помимо прочего имеется вал отбора мощности для подключения соответствующего навесного оборудования.

Агрегатирование трактора с машинами осуществляется в строгом соответствии и с инструкцией. Перечень навесного оборудования и агрегатов включает в себя:

  1. Лущильник дисковый с шириной захвата в 15 м.
  2. Плуги: лущильники; пятикорпусные навесные;
    шестикорпусные полунавесные; пятикорпусный для тяжелых и каменистых грунтов.
  3. Бороны дисковые тяжелые и стандартные.
  4. Культиваторы в сцепке (две или три единицы).
  5. Сеялки. Сцепка из трех или четырех агрегатов.
  6. Катки для прикатывания.
  7. Буксируемые комбайны силосо- и кукурузоуборочные.
  8. Разбрасыватели удобрений минеральных, органических, пылевидных и жидких.
  9. Транспортные работы с использованием двухосного полунавесного и трехосного прицепа.
  10. Культиватор-плоскорез для глубокого рыхления почвы.
  11. Борона игольчатая в сцепке из пяти устройств.
  12. Сеялки-культиваторы для посева зерновых культур.

Широкое применение колесного трактора Т-150К объясняется его многофункциональностью и возможностью передвижения по дорогам общего пользования. Высокая проходимость делает его незаменимым при выполнении многих видов сельскохозяйственных работ.

Инструкция по эксплуатации

Каждый новый владелец трактора Т-150 должен изначально изучить инструкцию по эксплуатации, чтобы понять принцип устройства и обращения с машиной.

Электронная версия инструкции по эксплуатации приведена здесь. Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации трактором ХТЗ Т-150

Техническое обслуживание

Особенностью и гусеничных, и колесных тракторов является их простое обслуживание. Данная техника предназначена для эксплуатации на протяжении длительного периода времени. Перед каждым выездом следует проверять и, при необходимости, доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Замена моторного масла должна происходить спустя 500 часов эксплуатации. Летом рекомендуется использовать масло марки М-10Г2к, в зимнее время — М-10ДМ. Трансмиссионное масло подлежит замене один раз в год, перед началом эксплуатации или через 1000 отработанных часов.

Основные неисправности и способы их устранения

Многие владельцы трактора Т-150 отмечают проблему с карданной передачей.

Если идет большой нагрев этого узла:

Проверьте радиальный зазор в игольчатых подшипниках. Если зазор более 0,5 мм, то необходимо заменить крестовину вместе с подшипниками. Если он менее 0,5 мм., то просто дополнительно смажьте этот узел.

Если идет радиальное биение карданных валов:

Проверьте отсутствие подвижности в радиальном направлении фланцев коробки передач. В случае ослабления их крепления, снимите карданный валы и затяните болты и гайки крепления фланцев.

Следующие причины могли привести к тому, что гидравлический насос не поднимает навесное оборудование:

  • Он выключен;
  • На рабочую кромку гнезда перепускного клапана попали посторонние частицы;
  • Холодное масло.

Технические характеристики

По умолчанию в технике от Харьковского тракторного завода имени Серго Орджоникидзе двигатель установлен спереди. Привод от него подключен к независимому заднему редуктору вала отбора мощности. Карданная передача укреплена промежуточной опорой. Она находится рядом с раздаточной коробкой и трубчатыми валами муфты сцепления. Рама укреплена шарнирами. Дополнительные балки обеспечивают достаточную прочность, чтобы выдержать вес водителя и всех двигателя. Без таких усилений конструкция была бы небезопасной, т.к. значительная часть нагрузки приходится на передние колеса. О прочности транспорта говорит и его сферы применения: доработанный Т-150К часто используется в качестве тягача для бомбардировщиков или истребителей.

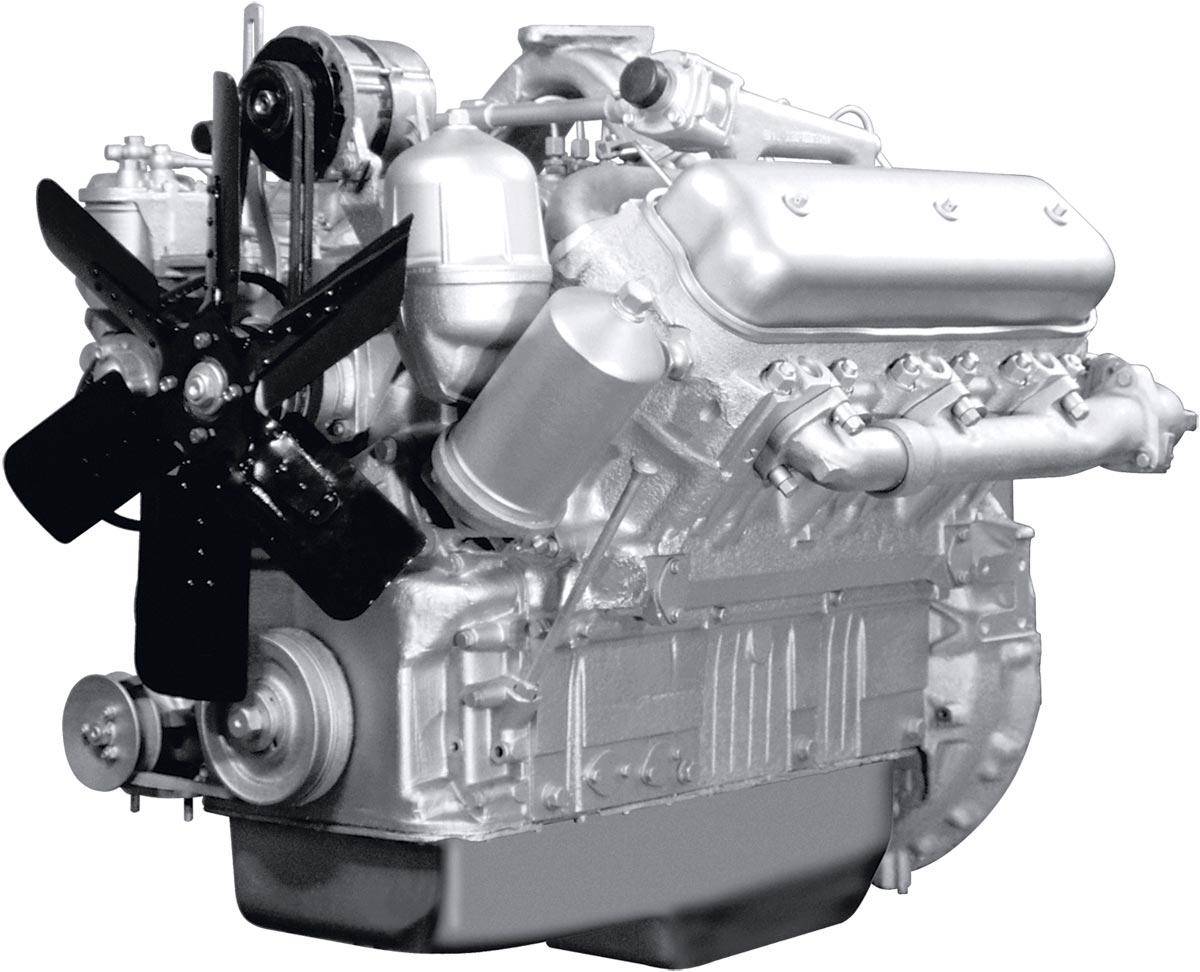

Двигатель

Мотор для этой модели был разработан специально. Шестицилиндровый двигатель СМД-60 имеет V-образную форму. Охлаждение работает за счет жидкости и турбонаддува. В течение длительной эксплуатации эта деталь развивает мощность до 165 л.с. Электростартер запускает бензиновый двигатель, “включая” основной мотор. Сейчас СМД-60 заменили на ЯМ3-236Д3, т.к. первоначальный вариант больше не производится. Тракторы, сделанные на базе нового мотора, почти не отличаются от старой модификации. Он имеет эксплуатационную мощность 170 л.с. и запускается электростартером.

Расход топлива

Главным недостатком модификации трактора Т150 с колесами стал этот пункт. Шестицилиндровый дизельный двигатель СМД-62 выдает высокую мощность, из-за чего изначального расхода топлива, установленного в первоначально й версии спецтранспорта на гусеницах, не хватало. Поэтому конструкторы доработали новую модель, установив более крупный топливный бак на 375 л. Итоговый расход бензина получился 220 г/кВт.ч.

Дополнительно работу двигателя обеспечивают:

  • воздухоочиститель;
  • выпускной коллектор с искрогасителем и глушителем;
  • вентилятор системы охлаждения;
  • генератор;
  • компрессор пневмосистемы трактора.

Коробка передач

Вторичный вал трансмиссии дополнен персональными гидроподжимными муфтами для более комфортного перехода между скоростями. При смене позиции рычага, одна из них включается, а другая переходит в режим “сна”. На долю секунды обе муфты оказываются в рабочем состоянии, из-за чего не происходит разрыва в переключении коробки передач. Чтобы переключить диапазон на спецтранспорте Т150-К, необходимо остановить его. Задний мост постоянно находится в активном состоянии, а передний включается специальным рычагом. Всего трансмиссия имеет 4 типа скоростей:

  • замедленную;
  • рабочую;
  • транспортную;
  • задний ход.

Внимание! Усиление на коробку переключения передач передается через сухое фрикционное сцепление.

Сборка трансмиссии не вызывает нареканий. Корпус состоит из двух раздельных частей, соединенных вместе: основной и раздаточной. Трактор может передвигаться на 12 скоростях, работающих благодаря ступенчатой системе механизма. Хотя диапазон можно поменять только во время остановки, выбор скорости трактористом осуществляется всегда на ходу. Для этого водитель должен переместить соответствующий рычаг в нужное положение. Сразу после такой “команды” начинает работать гидроподжимная муфта, обеспечивающая переход на выбранный режим.

Чтобы запустить трактор, необходимо полностью отключить передачи. В конструкцию встроен механизм, блокирующий любые попытки завести машину, если рычаг находится в положении одной из 12 скоростей. Дополнительных устройств для работы трансмиссии не требуется. Она полностью регулируется собственной гидросистемой, в которую входят:

  • нагнетающие магистрали;
  • шланг;
  • радиатор охлаждения;
  • шестеренчатый насос (не менее 35 л/ч);
  • распределительное устройство (при замене нужно убедиться в наличии предохранительного клапана;
  • гидроаккумулятор;
  • заборный и основной фильтры.

Гидравлическая система

За механизм опускания и подъема отвечают золотники с шариковой фиксацией. Изначально они находятся в нейтральном положении, куда возвращаются автоматически после окончания работы. Все управление гидравлической системой осуществляется из кабины водителя. Чтобы запустить систему, необходимо перевести соответствующий рычаг в необходимое положение. Всего есть два режим: подъем и опускание.

Внимание! Гидросистема в Т-150К устанавливается такая же, как в гусеничной модификации этого трактора. Поэтому все детали взаимозаменяемые.

Технические характеристики

Мощный и маневренный колесный полноприводной трактор отличается весьма компактными габаритами в пределах 6,13 х 2,46 х 3,17 метра. Сухой вес машины — 8400 кг, база — 2,86 метра, колея -1,68/1,86 м. Дорожный клиренс гусеничного и колесного трактора соответственно 300 и 400 мм, радиус разворота в пределах 6,5 метра.

Шарнирный каркас полурамного типа выполнен из швеллеров и балочных поперечин, скрепленных массивными заклепками. В его передней части установлен силовой агрегат, подключенный к трансмиссии через механизм сцепления, коробку передач с раздаточным редуктором и карданные приводы. Поворот шарнирной рамы производится усилием 2-х гидроцилиндров.

  • Разработчик – Харьковский тракторный завод
  • Тип двигателя – ЯМЗ-236Д-3, дизельный шестицилиндровый V-образный
  • Мощность – 165 лошадиных сил
  • Номинальные обороты в минуту – 2100 об/мин
  • Рабочий объем мотора – 11 литров
  • Электрический стартер – есть
  • Расход топлива – 220 г/кВт в час
  • Коробка передач – механическая с 12 скоростями переднего хода
  • Независимый вал отбора мощности – есть
  • Режимы работы ВОМ – 500 и 1000 об/мин
  • Тормоза – с пневмоприводом
  • Колеса – одинарные или сдвоенные (в зависимости от модификации)
  • Тип задней навески – трехточечная гидравлическая
  • Грузоподъемность навески – 4500 кгс
  • Объем колесной базы – 2860 мм
  • Параметры колеи – 1680 и 1860 мм
  • Размеры трактор, мм: Длина – 6130, Ширина – 2406, Высота – 3195
  • Клиренс – 400 мм
  • Масса трактора – 8200 кг
  • Полный привод 4х4 – есть
  • Радиус поворота – 6500 мм
  • Максимальная скорость вперед – 30 км/час
  • Максимальная скорость назад – 10 км/час.

Двигатель

Т-150 оснащались шестицилиндровым дизельным мотором с 150 лошадиными силами. На более поздних версиях мощность двигателя была увеличена до 180 л.с. Сейчас, потенциальным покупателям предлагается еще одна модификация трактора Т-150, с двигателем от ЯМЗ с 175 лошадиными силами.

Пуск основного мотора происходит при помощи бензинового ПД-10.

Охлаждение мотора происходит при помощи воздуха, который перед этим проходит очистку при помощи циклонно-масляных фильтров. Для облегчения запуска в холодное время года, топливо предварительно нагревается при помощи ПЖБ-10.

  • Мощность рабочего состояния 129 кВт.
  • Количество совершаемых оборотов вала за минуту – 2100 раз.
  • Габариты мотора 112 х 105 х 106 см.
  • Собственная масса 1 тонна 35 кг.

Расход топлива

Расход горючего в режиме работы составляет 258 г/кВт-ч. Объем топливного бака первых моделей составлял 375 литров, в более поздних модификациях этот показатель был увеличен до 430 л.

Сжигание топлива при работе доходит до показателя в 28 литров за время в 1 рабочий час. Полного бака на 430 литров хватает для двенадцатичасовой рабочей смены агрегата и транспортировки до гаража.

Коробка передач

Эксплуатационные возможности Т-150 расширены за счет многодиапазонной коробки передач. Режимы рабочего, транспортного, замедленного и заднего хода имеют по четыре ступени. Максимальная транспортная скорость версии Т-150К — до 30 км/ч.

Сложность конструкция КПП многократно компенсируется:

  • переключением пониженных и повышенных передач без разрыва мощности;
  • гибкими тяговыми характеристиками;
  • многорежимной активацией рабочих органов навесных агрегатов.

Текущий ремонт КПП возможен без демонтажа ее корпуса из трансмиссии. Конструкция силовой передачи предусматривает возможность отключения переднего моста.

Расположенная в центре рамы кабина ХТЗ 150-й модели, с 1913 года получила жесткий внутренний каркас, а также более эффективное отопление. В список штатного оборудования входит удобная рулевая колонка, регулируемое по весу и росту оператора сидение, вентилятор, подогрев переднего остекления и зеркала обзора задней полусферы.

Механическая трансмиссия трактора Т150 имеет ряд особенностей: При переключении передач не происходит разрыв перехода мощности (во время езды или эксплуатации); Регулируемые характеристики тяги; Поддержка необходимой скорости эксплуатации с соответствующим навесным оборудованием. Крутящий момент от КПП передается на раздаточную коробку, а оттуда ужа к мостам. На трансмиссии происходит отбор мощности для специального навесного оборудования, типа КЗК-10.

Гидравлическая система

На тракторе Т-150 установлена задняя сцепка третьего класса тяги, которая представляет собой шарнирный четырехзвенный трехточечный механизм.

Благодаря большой мощности двигателя эта машина предназначена для проведения тяжелых работ: вспашки большим плугом целинных земель, уборки улиц от снежного покрова, трелевки леса, буксировки застрявших машин и перевозки груженых прицепов.

Трансмиссия трактора Т-150

В состав механизмов, соединяющих двигатель с колесом, входят:

  • Устройство сухого принципа, соединяющее друг с другом концы валов. Имеет два диска и пневматический усилитель привода;
  • КПП;
  • Кардан;
  • Главная и конечная передачи;
  • Дифференциал между колёсами.

Импульс раздаточной коробки передаётся на дифференциалы колёс (передних и задних) с помощью кардана. Вал оборудован промежуточной опорой и соединением шлицами, за счет которых меняется протяжённость детали на поворотах машины. Если смещение двух половин рам существенно, агрегат не теряет работоспособность. Установка с полным приводом, на задних колёсах привод постоянен, переднее шасси подключаемое.

Основные виды неисправностей

На протяжение всей смены водитель должен следить за количеством и цветом выхлопных газов. Черный дым может означать серьезную поломку или перегрев одной из деталей. О неисправности сигнализируют лампы, показания на приборах. Провести внеплановый техосмотр необходимо при появлении любых нетипичных для двигателя звуков: хлопков, треска, свиста, слишком громкого шума. О поломке трансмиссии свидетельствуют щелчки в КПП при смене положения рычага.

После каждой смены необходимо очищать машину от пыли и грязи. Проблему возникнут, если в детали попадет мусор. Поэтому тщательный осмотр необходимо производит по окончании работы в полях. Причиной поломки становятся не только камни, но и трава, забившаяся в колеса и другие части трактора. Даже при постоянном уходе могут появиться неисправности. Чаще всего владельцы тракторов Т150К сталкиваются обращаются на техобслуживание, т.к.:

  1. Муфта сцепления пробуксовывает. Проблема возникает, если нет зазора между упором выжимного подшипника и кольцом отжимных рычагов. В таком случае все можно отрегулировать самостоятельно, ослабив кольца и добавив 3,5-4 мм свободного пространства.
  2. Муфта сцепления ведет. Обратная проблема возникает, когда зазор между упором подшипника и кольцом слишком большой. Решить проблему можно, подтянув детали. В некоторых случаях требуется замена ведомых дисков.
  3. Педаль муфты “залипает”. Если она не возвращается в исходное положение, нужно отрегулировать расстояние между плунжером и клапаном следящего устройства. Иногда причина может быть в износе клапана. Для устранения неисправности его придется заменить.
  4. Утечка воздуха из пневматического сервомеханизма. Неполадка появляется из-за негерметичной установки клапана. Притирку торца и его очистку от ржавчины можно сделать без помощи опытного механика.

Внимание!

Если удалить неисправность самостоятельно не получается, лучше обратиться в сервисный центр. Вдвойне это правило актуально для владельцев тракторов на базе двигателя СМ-60, т.к. их больше не производят.

Устройство агрегата и технические параметры

Двигатель


За период производства трактор комплектовался следующими дизельными четырехтактными турбироваными моторами с использованием водяного охлаждения:

  • СМД-61 (производитель ХЗТД).
  • ЯМЗ-236Д (производитель Автодизель).

В качестве пускового устройства использовался бензиновый стартовый двигатель, который запускался электростартером.

К техническим особенностям обоих силовых агрегатов относят возможность выполнения пускового нагрева, что улучшало запуск зимой.

Двигатели, которыми комплектовался Т-150к, имеют следующие технические характеристики (приведены для СМД-61, а в скобках указаны параметры ЯМЗ-236Д):

  • Число цилиндров – 6 шт.
  • Расположение –V-образное, под углом развала в 90 градусов.
  • Мощность – 160,0 (175,0) л. с.
  • Объем – 9,2 (11,2) л.
  • Охлаждающая жидкость – тосол (возможно применение воды).
  • Масса ДВС – 0,95 (1,00) т.
  • Расход топлива – 217,0 (220,0) г/кВт.час.
  • ТНВД – распределительного типа, с двумя плунжерами.
  • Количество оборотов – 2000 (2100) об/мин.

Кабина


Двухместный вариант кабины смонтирован на передней полураме трактора Т-150к, в центре зоны тяжести. Такое расположение технически снижает колебания и вибрацию. Сама кабина изготовлена из шумо и вибропоглощающих материалов и узлов, где с уменьшенными колебаниями обеспечивает комфортные условия для механизатора.

Выполнению работы способствует круговое остекление и наличие стеклоочистителей. Для комфортной работы зимой установлен специальный отопитель. После тюнинга кабины в 2013 году, в устройстве для безопасности применен специальный каркас.

Трансмиссия

Трансмиссия выполнена в механическом варианте:

  • двухдисковая муфта сцепления в сухом варианте исполнения;
  • КПП;
  • раздаточная коробка;
  • две конические главные передачи;
  • межколесные дифференциалы;
  • ВОМ (в базовом исполнении – задний).

Коробка передач трактора Т-150к выполнена с использованием гидравлического управления, с возможностью переключения скорости при движении.

Раздаточная коробка выполняет деление на диапазоны. С учетом характеристик такого деления количество передач трактора для переднего хода возрастает до 12, для заднего движения – до 4, при этом скорость движения (км/ч) составляет:

  1. Наибольшая: вперед – 30,10.
  2. назад – 3,35.

Наименьшая:

  1. вперед – 5,10.

назад – 9,15.

ВОМ имеет двухскоростное независимое исполнение, характеристики по частоте вращения в 540 и 1000 оборотов об/мин.

Коробка передач

Применяемая коробка – механика, с 12-ю скоростями и 4-мя диапазонами: неспешный, эксплуатационный, передвижение, реверс. Усилие силовой установки совокупности механизмов передаётся сухим трением между дисками. Коробка меняет импульс, конструктивно представляет собой основную и распределительную части.

В КПП установлены валы – ведущий и ведомый. У каждого вала есть шестерёнки постоянного зацепления с косыми зубьями. При переключении скоростей задействованы специальные устройства для соединения друг с другом концов вала. Устройства свободно сидят на валах и передают крутящий момент, избегая разрыва мощности диапазона. Переключение на другую передачу, включает гидравлические устройства, в последствии предыдущий поток разъединяется.

Коробка передач трактора Т-150К:

Важно: Переключение передач выполняется передвижением кулисы. Переключать диапазоны можно только на остановленном тракторе

Раздаточная коробка распределяет импульс силовой установки на несколько потребителей, в нашем случае, между задними и передними колёсами трактора. Устройство механическое, двух диапазонное: перемещение (нагрузка максимальна), перемещение (бездорожье).

Коробка оснащена собственной гидравлической системой, включающей:

  • Высокопроизводительная помпа (35 л/ч);
  • Фильтрующие элементы;
  • Подводящие патрубки;
  • Устройства, перепускающие, предохраняющие регулирующие поток;
  • Теплообменник;
  • Гидравлический аккумулятор;
  • Систему полых трубок.

Силовая установка самоходного агрегата Т-150К

Движение трактора возможно благодаря мотору СМД-60(62), сконструированного под агрегат.

Показатели силовой установки трактора Т-150, СМД-60(62):

  • Тип установки – дизельный двигатель внутреннего сгорания;
  • Количество тактов двигателя – 4;
  • Количество камер объемного вытеснения двигателя, шт. – 6;
  • Смесеобразование двигателя – непосредственный впрыск рабочей смеси, турбинный наддув;
  • Охлаждение двигателя – жидкостное;
  • Мощность двигателя, кВт/л.с. – 121,4/165;
  • Обороты коленчатого вала двигателя, мин-1 – 2100;
  • Работа камер объёмного вытеснения двигателя, порядок – 1-4-2-5-3-6;
  • Объём установки, литров – 9,15;
  • Камеры объёмного вытеснения двигателя, расположение – V-образно (90°);
  • Поперечник камеры объёмного вытеснения двигателя, миллиметров – 130;
  • Расстояние от нижней мёртвой точки до верхней мёртвой точки, миллиметров – 115;
  • Компрессия двигателя – 15;
  • Масса двигателя (зависит от комплектации), кг. – 950/1100;
  • Удельный расход двигателем дизеля, г/кВ*ч – 248;
  • Устройство пуска – бензиновый движок на два такта П-350 (13,5л.с.).

Устройство трактора Т-150К

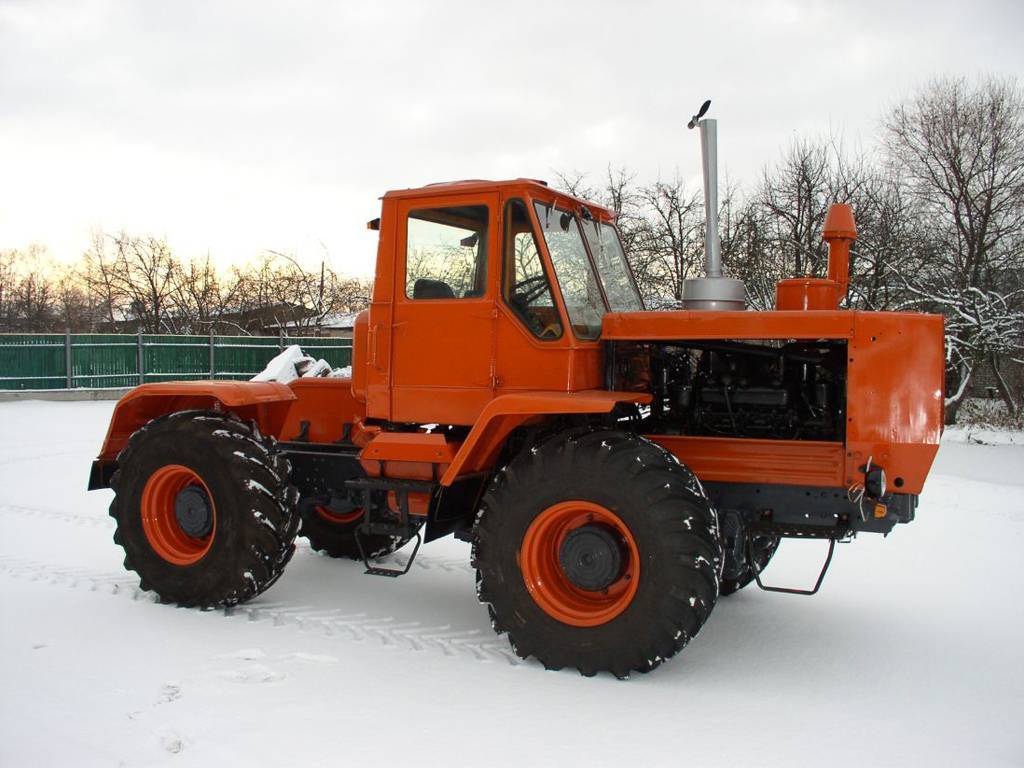

Трактор Т-150К

Трактор Т-150К имеет переднее расположение двигателя также как у  МТЗ 892. За двигателем располагается (жестко закрепляется) коробка передач, на ней — кабина с топливным баком в задней части. Коробка передач имеет несколько режимов (транспортный, рабочий, тяговый (медленный), задний ход), в каждом из которых 4 передачи переключаются (гидромуфтами) без разрыва потока мощности (без остановки, в движении, под нагрузкой). В конечных передачах применены планетарные редукторы.

Т-150К состоит из двух полурам: передней — с двигателем, коробкой передач и кабиной и баком; и задней — с навесной системой для крепления орудий. Ведущие мосты — одинаковые, ведущие (задний мост отключаемый), с одинаковыми широкими колесами большого диаметра. Это позволяет использовать трактор как дополнительное обородуование для  комбайна Дон 1500.

Двигатель

Специально для трактора Т-150К был разработан дизельный двигатель с турбонаддувом СМД-60.

Тип двигателя: 4-тактный дизель водяного охлаждения с турбонаддувом.

Мощность (эксплуатационная), кВт (л.с.): 110 (150).

Номинальная частота вращения коленчатого вала, мин-1: 2000.

Число цилиндров: 6.

Расположение цилиндров V-образное, угол развала 90°.

Порядок нумерации цилиндров

  • правый ряд: 1-2-3
  • левый ряд: 4-5-6

Порядок работы цилиндров: 1-4-2-5-3-6.

Диаметр цилиндра, мм: 130.

Ход поршня, мм: 115

Топливный насос 2-плунжерный распределительного типа, с центробежным всережимным регулятором.

Форсунка безштифтовая закрытого типа, с фиксированным распылителе.

Фильтры топливные грубой и тонкой очистки (со сменными бумажными фильтрующими элементами).

Масляный насос 2 -секционный шестеренный.

Масляный фильтр полнопоточная центрифуга и сетчатый фильтр перед турбокомпрессором.

Система охлаждения жидкостная принудительная, закрытого типа.

Вентилятор 6-лопастный, с приводом от коленчатого вала.

Система пуска: пусковой двигатель с редуктором, приспособленные к дистанционному запуску. Запуск осуществляется пусковым бензиновым двигателем, который в свою очередь запускается электростартером.

Турбокомпрессор ТКР11Н-1

Трансмиссия

Трактор оборудуется механической трансмиссией с гидроподжимными муфтами включения передач, что позволяет переключать передачи без разрыва потока мощности (на ходу, под нагрузкой). Режимы движения (транспортный, рабочий, медленный, задний ход) переключаются при остановке трактора.

У колесного трактора Т-150К крутящий момент от коробки передач передается на раздаточную коробку (в том же корпусе), а от нее — к ведущим мостам. Кроме того, от коробки передач осуществляется отбор мощности для привода навесных орудий типа  КЗК-10.

Органы управления трактором и контрольные приборы

Органы управления трактором Т-150К

1 — манометр двухстрелочный, 2 — указатель давления масла в системе смазки, 3 — указатель давления масла в гидросистеме, 4 — указатель температуры охлаждающей жидкости двигателя, 5 — амперметр, 6 — тахоспидометр, 7 — рычаг переключения передач, 8 — рычаг подачи топлива, 9 — рулевое колесо, 10 — рукоятка центрального переключателя света, 11 — включатель стартера, 12 — рычаг центрального (стояночного) тормоза, 13 — педаль управления муфтой сцепления, 14, 15, 16 — рычаги управления распределителем гидросистемы заднего навесного устройства, 17—рычаг включения привода редуктора вала отбора мощности, 18 — рычаг включения привода переднего моста, 19 — рычаг переключения диапазонов коробки передач.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
