Технические характеристики
Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора. Тяговый класс 0,6. Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16. Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.
Двигатель
Базовые тракторы Т-16 были оборудованы четырехтактным мотором с мощностью 16 л.с., более поздние модели были оборудованы двигателем Д-21А1 с 22 лошадиными силами. Этого мотора хватает для приведения в действие не только трактора Т-16, но и навесного оборудования, которое может весить до 150 кг. Оба мотора имеют воздушное охлаждение. На головках и боковых сторонах цилиндров расположены ребра, которые обеспечивают их охлаждение. Можно регулировать скорость воздушного потока при помощи поворотного диска в соответствующем канале.
1- счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; в — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.
Расход топлива
Удельный расход топлива у «шассика» составлял 272 г/кВт в час.
На агрегате «шассика» использовался предкамерный метод смесеобразования. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке. Предкамера занимала до 35% объема камеры сгорания.
Коробка передач
На минитракторе Т-16 установлена механическая коробка передач. На первых моделях было четыре положения для езды вперед, на последующих модификациях их количество было увеличено до 7. Ходовая и трансмиссия Валы коробки передач находятся под прямым углом по отношению к продольной оси. Благодаря этому удалось уменьшить размеры трансмиссии и машины в целом. Схема сцепления трактора Т-16 Сцепление включает в себя два однодисковых узла, которые предназначаются для передачи момента вращения на коробку передач и регулировку работы ВОМ. Ведущий мост – задний.
Гидравлическая система
Гидравлика тракторов состоит из шестеренного насоса, установленного на моторе, распределителя, исполнительных цилиндров и соединительных магистралей. На Т-16МГ установлено гидрообъемное рулевое управление, подключенное к основной магистрали.
Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.
Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.
Рулевое управление
Штампованная колонка прикреплена к фланцевой части заднего силового бруса рамы. В колонке установлены на подшипниках 2 вала, имеющих карданный узел соединения. На Т-16МГ колонка оборудована системой регулировки по длине и углу наклона. Настройка выполняется вручную, после этого шарнирное соединение зажимается фиксатором.
Ходовая система
В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.
В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.
Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.
Резюме
Модель Т-16 была детищем Харьковского тракторного завода (ХТЗ). Ее выпуск был налажен в 1961 году. Через 6 лет на свет появилась вторая модификация машины, а через 25 – третья. От трактора ДСШ-14 Т-16 отличается новым мотором, выносными цилиндрами, шинами низкого давления и навесной гидросистемой.
За период серийного производства ХТЗ изготовил порядка 600 тысяч экземпляров Т-16. Трактор по сей день используется в сельском хозяйстве как универсальная машина для приусадебных и заготовительных работ
Она отличается высокой проходимостью, что крайне важно при работе на почве с повышенной влажностью
Изначально предполагалось, что Т-16 будет работать в тандеме с пропашными культиваторами, уборочными агрегатами и опрыскивателями в овощеводстве. Но позже трактор зарекомендовал себя также в качестве развозного грузовичка с прекрасной проходимостью. Кроме того, «Шассик» использовали как привод для строительных механизмов (генераторов, лебедок, циркуляционных пил) и транспортировки строительных материалов. Трактор оснащался большим количеством навесного сменного оборудования: небольшой погрузчик, сенокосилка, опрыскиватель, стогомет, компрессорная станция и прочее.
На смену Т-16 в 1967 году пришла его модернизированная версия Т-16М. Она выпускалась вплоть до 1995 года. Кроме того, в 1986 году был налажен выпуск еще одной версии Т-16. Трактор получил название Т-16МГ. Подробнее о модификациях машины будет сказано ниже. В конечном итоге «Шассик» стал незаменимым помощником в сельскохозяйственных, коммунальных и дорожно-строительных работах.
Устройство
На «шассик» устанавливали жесткий каркас, облицованный различными элементами. В более поздних версиях он получил крышу, двери и панели со стеклами. Каркас защищал водителя от травм в случае опрокидывания шасси, укрывал от плохой погоды и выхлопных газов. Летом быстросъемные элементы с него можно было демонтировать. Сам он крепился на шасси в 6 местах посредством резиновых амортизаторов.
Каркас был сварен из прямоугольных труб, соединенных болтами. Крыша каркаса для вентиляции могла фиксироваться в приподнятом положении. Внутри него также были установлены стеклоочистители, солнцезащитный щиток, зеркала и крючок для одежды.
Навесное оборудование для Т-16 заслуживает дополнительного внимания. Благодаря нему трактор оказался настоящим универсалом, готовым к выполнению множества работ. Специализированная машина представляла собой лишь малофункциональный транспорт, но агрегирование с дополнительным оборудованием делало из нее эффективную технику. Спереди «шассика» на раме находились места креплений, позволяющие устанавливать особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций грузовую платформу и дополнительные агрегаты. Управление Т-16 осуществлялось посредством педалей, соединенных через наконечники, пальцы и тяги с рычагами управления. У модели была механическая ступенчатая трансмиссия.
Главным отличием «шассика» от классических тракторов было заднее расположение трансмиссии и мотора и переднее расположение навесных орудий. Подобная конструкция обеспечивала отличный обзор междурядий и органов орудий с места водителя. Надежное покрытие с грунтом в Т-16 поддерживалось благодаря смещенному к задним колесам центру тяжести.
Габаритные размеры
Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.
Кабина
На первых моделях кабина на Т-16 отсутствовала. Позже на «шассик» начали устанавливать прочный каркас, для защиты тракториста от опрокидывания. Ещё позже к каркасу добавили различные съёмные элементы кабины: крышу, панели со стёклами, двери. Такая кабина уже служила защитой не только защитой от механических воздействий, но и от непогоды и выхлопных газов.
Т-16 получил подрессоренное одноместное сиденье с регулировкой по росту и весу водителя. Настройка осуществлялась перестановкой чаши. Сиденья были дополнены подлокотниками и твердой спинкой. На левом крыле каркаса находился инструментальный ящик. Его техническое обслуживание особой трудности не представляло. Необходимо было регулярно очищать сиденья, иногда подкрашивать проблемные места и подтягивать болтовые соединения.
Это интересно: Трактора Т-25: технические характеристики, ремонт, устройство
Т-16 ХТЗСШ 1961-1967 годов выпуска технические характеристики, обзор, описание
Источник фото: dic.academic.ruФото Т-16
Технические характеристики Т-16, масса
Эксплуатационная масса | 1 685 кг |
Дорожный просвет | 560 мм |
Скорость движения вперед | 5,0-15,6 км/ч |
Количество передач (вперед/назад) | 4/4 |
Особенностью трактора Т-16 является необычное расположение кабины и силового агрегата: двигатель находится сзади кабины, а она в свою очередь установлена перед кузовом. Такой вариант размещения позволяет хорошо видеть с водительского места рабочие органы и обрабатываемою зону.
https://youtube.com/watch?v=Z9mQl1OBLXc
Малые габариты, а также широкий ассортимент доступного навесного оборудования сделали трактор Т-16 популярным среди промышленных и сельскохозяйственных предприятий.
Двигатель
Модель двигателя | Д-16 |
Мощность | 16 л.с. (13 кВт) |
Расход топлива | 274 г/кВт*ч |
Частота вращения коленвала | 1 750 кВт |
Тип охлаждения 2-цилиндрового двигателя с непосредственным впрыском, которым оборудовались тракторы Т-16, — воздушное. Конструкция силового агрегата не позволяла установить предпусковой подогреватель. В связи с этим возникали проблемы с запуском двигателя при низкой температуре воздуха.
Расход топлива в 274 г/кВт*ч считается довольно низким: этого удалось достичь благодаря тому, что в силовом агрегате трактора Т-16 было использовано предкамерное смесеобразование.
Источник фото: agromania.com.uaСуществует две модификации трактора Т-16
Из особенностей конструкции дизельного двигателя Д-16 можно отметить, во-первых, его расположение (сзади), во-вторых, в качестве остова использован картер корпуса.
Модификации Т-16
С 1967 года на заводе в Харькове начали выпускать модель Т-16М, масса которой — 1,8 тонны. Ее основным отличием стало наличие замедлителя хода, с помощью которого минимальное значение рабочей скорости трактора составило 1,6 км/ч. Также модель оснащалась более мощным двигателем Д-21А (22 л.с./18,4 кВт). Производилась модель до 1995 года.
На смену ей пришел более легкий трактор Т-16МГ (1,7 тонны) с доработанным силовым агрегатом. Установка модернизированного двигателя позволила увеличить транспортную скорость модели до 40 км/ч.
| Характеристики | Трактор Т-16 | Трактор Т-16М | Трактор Т-16МГ |
Модель двигателя | Д-16 | Д-21А1 | Д-21А1 |
Мощность | 13,4 кВт (16 л.с.) | 18,4 кВт (22 л.с.) | 18,4 кВт (22 л.с.) |
Номинальная частота вращения коленчатого вала | 1 750 кВт | 1 800 кВт | 1 800 кВт |
Расход топлива | 274 г/кВт*ч | 253 г/кВт*ч | 253 г/кВт*ч |
База | 2 500 мм | 2 500 мм | 2 500 мм |
Дорожный просвет | 560 мм | 560 мм | 560 мм |
Габариты
| Характеристики | Трактор Т-16 | Трактор Т-16М | Трактор Т-16МГ |
Длина | 3 820 мм | 3 700 мм | 3 700 мм |
Ширина | 2 000 мм | 2 000 мм | 2 500 мм |
Высота | 2 600 мм | 2500 мм | 2500 мм |
Масса | 1 685 кг | 1 810 кг | 1 795 кг |
Техническое обслуживание
Продольная база трактора Т-16 составляет 2 500 мм. В сочетании с малым радиусом поворота это обеспечило высокую маневренность трактора при эксплуатации в ограниченном пространстве или в закрытом помещении.
Главным недостатком модели трактора Т-16 можно назвать конструкцию двигателя, которая не предусматривает установку предпускового подогревателя. Это чревато тем, что при температуре воздуха ниже минус 100С машина с большой долей вероятности не заведется.
Вторым недостатком можно назвать уменьшение числа производимых запчастей для этой модели. А это всегда чревато проблемами при ремонте машины.
Источник фото: commons.wikimedia.orgФото Т-16
Несмотря на наличие минусов владения данной моделью, плюсов гораздо больше. Это и низкая стоимость трактора, и рабочая универсальность, и хорошая ремонтопригодность. Большой выбор навесного оборудования для машины позволяет использовать его в абсолютно разных сферах деятельности.
Немаловажным является тот факт, что имеется возможность самостоятельного обслуживания Т-16. Несмотря на кажущуюся простоту конструкции, все узлы и агрегаты трактора обладают увеличенным рабочим ресурсом.
Аналоги
Исходя из основных технических характеристик, к числу аналогов можно отнести следующие модели: ХТЗ Т-16, МТЗ 320, МТЗ 320.4М, МТЗ 320.4, ВТЗ Т-25А, МТЗ 421, ХТЗ Т-25, МТЗ 410, МТЗ 311M, МТЗ 321M.
— с канала ильназ Галиев
Навесное оборудование
Навесное оборудование на шасси Т-16 устанавливается на передний трубчатый подрамник, который оснащен штатными точками крепления. Завод выпускал ограниченный ассортимент оборудования, поэтому каждый владелец самостоятельно изготавливает необходимую оснастку. Возможно приобретение готовых изделий, изготовленных мелкими мастерскими.
Плуг своими руками
Самодельный плуг представляет собой треугольную раму из трубы, которая оснащена опорной частью и усилителем. На нижней части установлены 2 лемеха и опорное стальное колесо. Плуг устанавливается на заднюю навеску и управляется гидравлическим цилиндром. Над передней осью располагается балласт, улучшающий сцепление колес.
КУН своими руками
Устройство КУН (копновоз универсальный навесной) представляет собой вилы и дополнительный захват, при помощи которых удерживается груз. Агрегат устанавливается на шасси Т-16МГ с более производительным насосом.
Для изготовления узла требуются:
- чертежи изделия;
- металлический профиль необходимого сортамента;
- сварочное оборудование;
- инструменты для резки и обработки профиля.
Последовательность изготовления копновоза:
- снять платформу с подрамника;
- изготовить и установить основание под стрелу КУН;
- построить две стрелы, которые изготавливаются из металлического профиля;
- установить стрелы на основании и смонтировать гидроцилиндры подъема;
- смонтировать между стрелами перемычку, которая служит для усиления конструкции и используется в качестве опоры гидроцилиндра захватного устройства;
- изготовить и установить на штатное место вилы и захват;
- провести гидравлические магистрали;
- проверить работу устройства, при необходимости внести в конструкцию изменения.
Самодельный КУН работает от штатного шестеренного насоса. По отзывам владельцев, устройство поднимает тюки с сеном весом до 400 кг. Для работы с большим весом возможна установка дополнительного насоса НШ-32 с приводом от ВОМ.
Лопата своими руками
Лопата представляет собой стальной лист с толщиной 5-7 мм, который жестко установлен на двух направляющих. Последние выполняются из трубы прямоугольного или круглого сечения. Свободные концы труб оснащаются соединительным ухом, которое служит для установки деталей на кронштейн. Соединительный палец оснащен шплинтом или фиксируется от выпадения другим способом.
Управление углом наклона лопаты ведется при помощи гидравлического цилиндра, установленного на передней поперечине полурамы. Цилиндр крепится к отвалу и поперечине подвижно, при помощи пальцев. Подача жидкости регулируется распределительным устройством, которое расположено в кабине. Для улучшения работы машины рекомендуется нагружать переднюю часть балластом, в роли которого могут выступать мешки с песком, уложенные в кузове шасси Т-16.
Отвал своими руками
Отвал устанавливается на 2 кронштейна, которые прикручены к подрамнику болтами. Рама отвала состоит из двух поперечин, задние концы опираются на кронштейны. Поперечины плавно сходятся к переднему концу. Отвал, сделанный из стального листа, крепится одной точкой к стыку поперечин на пальце. Вторая точка крепления отвала используется для поворота изделия относительно машины. Для этого используется регулируемая поперечина, расположенная между второй точкой крепления и рамой отвала. Регулировка может быть винтовой или ступенчатой.
На задней части отвала рекомендуется установить усилители, которые предотвратят деформацию изделия. На нижней части смонтирован резиновый защитный фартук.
Управление работой отвала гидравлическое, от отдельного цилиндра, установленного под рабой. Подъем и опускание отвала производится от гидравлического распределителя, установленного в кабине.
Навеска своими руками
Задняя навеска крепится к подрамнику и предназначена для установки навесного оборудования весом до 300 кг или для буксировки колесных прицепов с массой до 800 кг.
Навеска состоит из рамы, изготовленной из швеллера. Рама проходит под двигателем и трансмиссией до кронштейнов, прикрученных к подрамнику. Дополнительные точки крепления рамы расположены на картере коробки.
Задняя поперечина оборудована выводом вала отбора мощности. На раме установлен гидравлический цилиндр управления углом установки навески. В конструкции предусмотрены растяжки, которые обеспечивают подвижность навески при движении трактора и прицепа по неровной почве.
Особенности трансмиссии
Отечественная модель оснащается двумя парами колес разного диаметра. Задние колеса больше передних. Помимо этого трактор снабжен механизмом, позволяющим менять ширину колеи для каждой пары и смещать центр тяжести к задней оси агрегата. Перед этим потребуется снять выжимной подшипник и перевести каналы гидравлики. Благодаря этому, машину можно использовать с целью прополки грунта, опрыскивания от насекомых и окучивания. В независимости от того, сколько весит навесное оборудование, результат работы всегда будет отличным. Передача тяги к элементам ходовой выполняется при помощи механической системы, которая располагается в том же месте, где находятся номерные агрегаты трактора. В конструкцию этого устройства входит:
- Однодисковое фрикционное сцепление замкнутого типа;
- 7-скоростная механическая КПП, изготовленная из прямозубых шестерней;
- Сухие ленточные тормоза, работающие от механического привода.
Конструкция системы практически не имеет лишних элементов, благодаря чему, если и ломается, то ее достаточно легко отремонтировать самостоятельно. К примеру, владельцу не составит труда заменить дифференциал или выполнить ряд других ремонтных работ.
При необходимости можно повысить возможность агрегата проходить препятствия. Однако перед тем, как улучшить проходимость трактора, следует проверить исправность сцепления и коробки переключения передач.
Трактор Т-16: описание и устройство
Трактор Т-16 (тракторное самоходное шасси или «шассик») является детищем Харьковского тракторного завода. Выпуск модели начался в 1961-ом году и продолжался 6 лет. Т-16 является глубокой модернизацией самоходного шасси ДСШ-14. От предшественника модель отличается новым типом двигателя, шинами низкого давления, выносными цилиндрами и навесной гидросистемой. Создателями «шассика» выступили сотрудники харьковского СКБ.
Трактор Т-16, производимый сотрудниками завода в городе Харьков, обладает самоходным шасси. Является сильно модернизированной версией ДСШ-14. Обладает улучшенным двигателем, выносными цилиндрами, подвесной гидравлической системой, шинами с более низким давлением. Первые модели были выпущены в 1961-ом году. Выпуск продолжался на протяжении шести лет. За это время было изготовлено более 600 тысяч экземпляров.
До сих пор находит широкое применение в сельском хозяйстве. Используется как машина для работы на приусадебном участке или различного рода заготовительных мероприятиях. Хорошо зарекомендовал себя в условиях работы при повышенной влажности почвы, обладает отличной проходимостью.
Заложенный первоначально функционал включал в себя богатый спектр работ в области овощеводства: орошение полей, уборка урожая, различная пропашная деятельность. Впоследствии нашел куда более широкое применение в качестве погрузочной техники для выполнения задач в условиях плохой проходимости и при строительстве.
Имеет огромный набор дополнительных съемных приспособлений: устройство для кошения сена, компрессор, погрузчик мелкого габарита, упаковщик стогов, опрыскиватель.
Наследником данной модели стал Т-16М с двигателем на 25 лошадиных сил и улучшенной коробкой передач. Так же отличался наличием каркасной двух дверной кабины и тента. Такая комплектация использовалась вплоть до 1995-го года. За счет снижения минимальной допустимой скорости до 1.5 км/час стал практически незаменим для коммунальных нужд и при дорожно-строительных работах.
Ремонт трактора Т-16: Основные параметры
- Двигатель, расположенный в задней части корпуса, обладает мощностью 16 лошадиных сил и воздушным охлаждением. Максимальная скорость передвижения 17 км/час.
- Габариты: длина – 382 см, высота – 260 см, ширина – 200 см.
- Расстояние между дорожным полотном и дном равно 56 см.
- Масса – 1.7 тонны.
- Удельные затраты горючего составляют 4.5 г/кВт в минуту.
Ремонт трактора Т-16: Особенности конструкции
Имеет жесткий остов с различными облицовочными элементами. С каждой новой версией добавлялись или улучшались отдельные его составляющие, начиная с крыши и дверных панелей и заканчивая стеклами. Защитный каркас предотвращает травмы и способствует повышенной устойчивости конструкции. Не допускает попадание в салон выхлопных газов или осадков. Состоит из сваренных воедино металлических прямоугольных труб для дополнительной прочности скрепленных болтами. Вентиляционная система установлена на крыше. Внутри корпуса расположены очистители стекла, щиток для защиты от солнца, крючки и зеркала. Так же был инструментальных ящик, установленный на левом крыле. По периметру корпуса есть большое количество креплений для подсоединения дополнительного оборудования, что делает его еще более универсальным.
Ремонт трактора Т-16: Средняя стоимость
Учитывая тот факт, что производство данного экземпляра остановлено, новый агрегат получить невозможно. Среди доступных вариантов покупка бывшего в употреблении трактора в хорошем состоянии
Стоит обратить внимание на функциональность механизмов и детально узнать, где применялся. За счет простоты конструкции легко отремонтировать и привести в норму
Цена на такой модели составит от 70 до 200 тысяч рублей.
Трактор Т-16.Самоходное шасси трактор Т-16
Трактора Т-16, Т-16 М и Т-16
МГпредставляют
собой универсальные четырехколесные тракторы малой мощности,
предназначенные для выполнения, в агрегате с навесными и прицепными
орудиями и механизмами различных работ в животноводстве, садоводстве и
овощеводстве. Может использоваться для внутрихозяйственной перевозки
всевозможных грузов. Шасси Т-16 может применяться в различных отраслях
сельского хозяйства, хорошая маневренность шасси позволяет его
использование в корабельных трюмах, в портах и на железнодорожных
станциях; в агрегате с экскаватором может использоваться для рытья
траншей, котлованов, работ в карьерах.
В отличие от обычных сельскохозяйственных тракторов, на самоходных шасси
(СШ) двигатель и трансмиссия расположены сзади (рис. 1), а передняя
часть представляет собой открытую трубчатую раму, предназначенную для
установки навесных орудий. Такая конструкция обеспечивает хороший обзор
междурядий и рабочих органов навесных орудий с рабочего места оператора.
Центр тяжести СШ смещен в оси задних колес (ведущих), чем достигается
надежное покрытие с поверхностью.

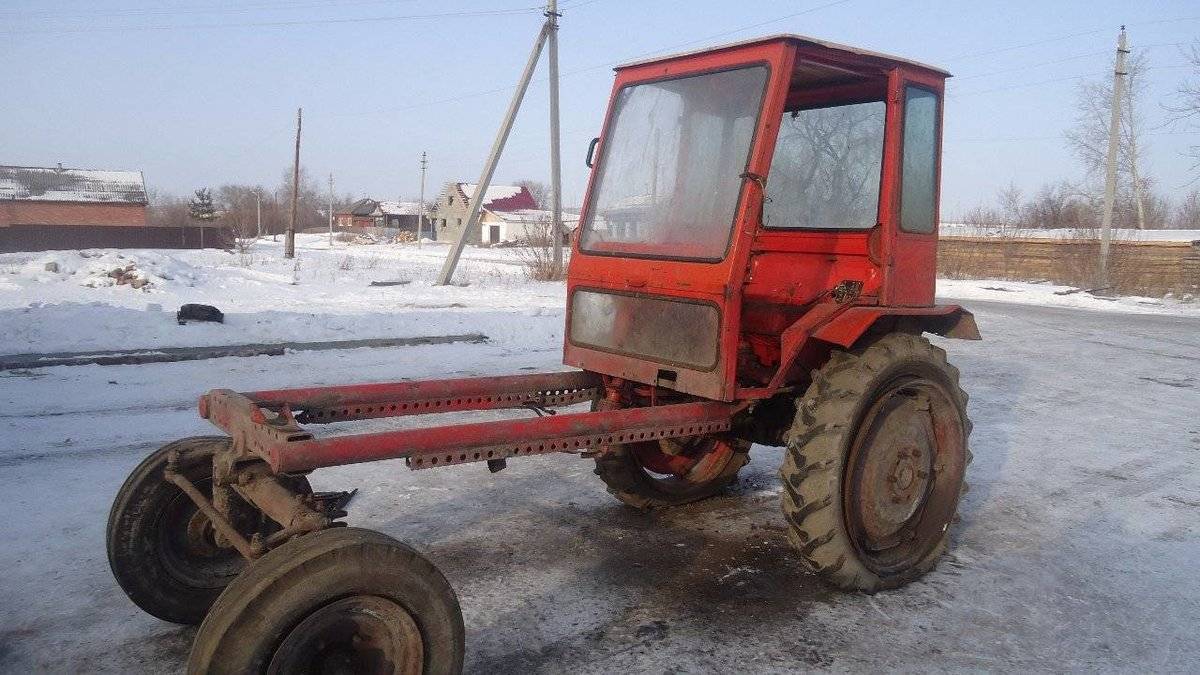

Рис. 1. Самоходное шасси
Т-16.
Для привода механизмов навесных машин СШ оборудованы валами отбора
мощности, для управления навесными орудиями служит гидравлическая
система с двумя выносными силовыми цилиндрами. Для привода стационарных
машин предусмотрено использование приводного шкива.
Агротехнический просветтрактора
Т-16обеспечивает
возможность обработки виноградных и технических культур. Для работы в
различных междурядьях предусмотрена возможность изменения ширины колеи
передних и задних колес.
Насамоходных
шасси Т-16устанавливаются
двухцилиндровые, четырехтактные двигатели с воздушным охлаждением.
Основные отличительные особенности: у Т-16 дизель Д-16 (у Т-16 М и Т-16
МГ – Д-21А1); размер шин ведущих колес (в дюймах): у Т-16 – 9.50-32,
шины направляющих колес: 6.50-16 повышенной грузоподъемности,
самосвальной платформой грузоподъемностью 1000 кг.
Наименование, параметр характеристики | Марка трактора | |||
Т-16 | Т-16М | Т-16МГ | ||
Общие данные | ||||
Тип | Самоходные, универсальные | |||
Габаритные размеры,мм | длина | 3820 | 3700 | 3700 |
ширина при наименьшей колее | 1550 | 1550 | 1550 | |
ширина при наибольшей колее | 2000 | 2000 | 2035 | |
высота | 2600 | 2500 | 2500 | |
База,мм | 2500 | 2500 | 2500 | |
Колея,мм | ведущих колес | 1264, 1358, 1563, 1750 | ||
направляющих колес | 1280, 1410, 1540, 1800 | |||
Дорожный просвет,мм | 560 | |||
Масса шасси с жестким каркасом (без грузовой платформы) | 1250 | 1810 | 1795 | |
Расчетные скорости движения,км/ч | на | 3,72 | 5,51 | 5,51 |
на | 19,6 | 23,17 | 23,17 | |
Расчетные тяговые усилия, кН | на | 8,20 | 6,91 | 6,91 |
на | 1,00 | 3,41 | 3,41 | |
Характеристика двигателя Д-16 | ||||
Марка | Д-16 | Д-21А1 | Д-21А1 | |
Номинальная мощность, кВт | 13,4 | 18,4 | 18,4 | |
Номинальная частота вращения коленчатого вала, кВт | 1750 | 1800 | 1800 | |
Диаметр цилиндра,мм | 95 | 105 | 105 | |
Ход | 120 | 120 | 120 | |
Удельный расход топлива при эксплуатационной мощности,г/кВт*ч | 272 | 253 | 253 | |
Система охлаждения | воздушная | |||
Система смазки | комбинированная | |||
Система пуска | электростартер | |||
Трансмиссия | ||||
Сцепление | Сухое, фрикционное, однодисковое, постоянно замкнутое | |||
Коробка передач | Механическая,четырехходоваяс | |||
Главная передача | Цилиндрическая, прямозубая | |||
Дифференциал | Конический,двухсателлитный | |||
Техническая характеристикатрактора | ||||
Размер шин колес, дюймы | передних | 6.00-16 | 6.00-16 | 6.50-16 |
задних | 8.00-32 | 9.50-32 | 9.50-32 | |
Давление воздуха в шинах, МПа | передних | 0,23-0,25 | 0,14-0,34 | 0,14-0,31 |
задних | 0,11-0,12 | 0,10-0,20 | 0,10-0,20 | |
Системы управления | ||||
Тормозы | Ленточные, сухие, простого действия, с механическим приводом | |||
Управление тормозами | Двумя педалями | |||
Рулевое управление | Механическое | Гидрообъемные | ||
Характеристика Т-16 — Электрооборудование | ||||
Генератор | Г-80, постоянного тока | 136.3701, переменного тока | 466.3701, переменного тока | |
Аккумуляторная батарея | 6СТ-68ЭМ | 3СТ-150 (2 шт.) | 3СТ-155 (2 шт.) | |
Стартер | СТ-204 | СТ-222 | СТ-222А | |
Реле-регулятор | РР-81 | — | — | |
Рабочее и дополнительное оборудование | ||||
Гидравлическая система | насос | НШ-10 | НШ-10Е-Л-3 | А-25х3 |
рабочее давление, МПа | 10 | 10 | 10 | |
распределитель | Золотниковый (2 шт.) | |||
силовой цилиндр | Двухстороннего действия (2 шт.) | |||
Частота вращения основного ВОМ, мин-1 | 533 | 540 | 540 | |
Дополнительный ВОМ (синхронный) | Привод от вала левого ведущего колеса и от вторичного вала | |||
Количество грузов (на передний мост) | 2 | 2 | 2 | |
Масса грузов,кг. | 2х20 | 2х20 | 2х20 | |
Приводной шкив | привод | От | ||
частота вращения, мин^-1 | 985 | 540 | 540 |
..
1
3
..
