Трактор Т-28

История создания трактора Т-16

В середине 50-х годов на Харьковском заводе тракторных самоходных шасси начинается производство и сборка ДСШ-14. Этот трактор станет началом целой линейки самоходных шасси, которые обретут большую популярность у населения на всей территории бывшего Советского Союза.

— (это оформление блока в CSS)

ДСШ-14 имел оригинальную для того времени конструкцию. Двигатель было решено перенести назад, за кабину, а спереди на трубчатой раме, устанавливать нужное оборудование.

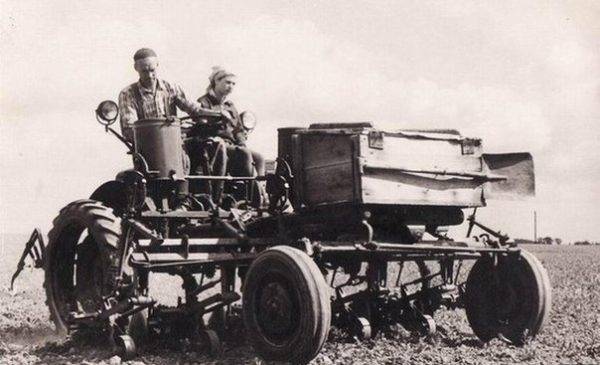

Шасси ДСШ-14 с сеялкой

Первая машина была выпущена в 1956. Дизельный мотор мощностью в 14 л.с. позволяла двигаться со скоростью до 13,7 км/ч, коробка передач имела шесть скоростей, а масса достигала 1,67 т. В такой комплектации трактор выпускался 2 года, после чего завод перешёл на сборку модернизированного ДВСШ-16. Модернизированная машина имела уменьшенный на 200 кг. вес и возросшую до 17 км.ч. скорость.

Дальнейшие работы по усовершенствованию самоходных шасси привели к рождению новой модели Т-16 в 1961 году. Здесь был применён уже более мощный 16 л.с. двухцилиндровый дизель. При массе трактора Т-16 в 1,43 тонны грузоподъёмность составила 750 кг, а скорость выросла до 19,5 км/ч.

На платформе этого трактора в разное время выпускались машины самого разного назначения: экскаваторы, вышки, краны, виброуплотнители. Устанавливалось оборудование для дорожной разметки, уборки улиц и конечно же, масса сельскохозяйственных агрегатов.

Непосредственно Т-16 выпускали в течение шести лет, всего их было собранно 600 тысяч. Модификации этого выдающегося трактора выпускались вплоть до 1995 года.

Трактор Т-28: технические характеристики

Трактор Т-28 отличался от своих предшественников более современным мотором. Среди сельхозмашин его можно выделить за малые габариты и достаточную маневренность, которые были столь актуальны в сельском хозяйстве.

Двигатель

Трактор Т-28 оснащался заводским двигателем Д-28, мощность которого составляла 28 л.с./20,6 кВт. Силовой агрегат представлял собой четырехтактный двухцилиндровый дизель с системой охлаждения воздухом. Мотора Владимирского тракторного завода вполне хватало на производство основных сельхозработ и обеспечение максимальной производительности машины.

Номинальная частота вращения коленчатого вала двигателя составляла 2000 оборотов в минуту. Для запуска использовался пусковой двигатель, работающий на бензине, марки ПД8. Из усовершенствований можно назвать улучшенный магнето двигателя и облегченный карбюратор. Расход топлива основного силового агрегата не превышал 205 г/л.с.*ч.

Кроме того, Д-28 получил новую, доработанную и настроенную систему смазки счетчика моточасов, что позволяло избегать огрех во времени прохождения техобслуживания. Силовой агрегат работал на измененном приводе регулятора топливного насоса и пусковых клапанов. Доработки коснулись объема топливного бачка пускового двигателя, он стал больше по объему и устанавливался дальше от самого мотора.

Трансмиссия

На тракторах Т-28 устанавливалась шестиступенчатая механическая коробка передач с двумя передачами назад. КПП работает на продольно расположенных валах. Трансмиссия совместно с мотором давали Т-28 возможность двигаться с максимальной скоростью вперед до 25 км/ч.

Поскольку Т-28 явился модернизированной версией предыдущих сельскохозяйственных машин, он получил заметные изменения и в конструкции трансмиссии. Так, силовая передача трактора была дополнена:

  • карданной передачей;
  • муфтой свободного хода;
  • конической передачей с двумя шестернями;
  • редукторами передних колес;
  • цепной передачей;
  • полуосями с двойными карданами.

Благодаря использованию муфт свободного хода во время повышения усилия и начала пробуксовки задних колес, переключение передачи осуществляется автоматически. На влажном грунте такое устройство трактора дает особое преимущество. Машина не зарывается, а уверенно продвигается вперед.

Ходовая часть

Диски колес Т-28 стали оснащаться понижающими редукторами. Новые узлы сократили дорожный просвет, а взамен сняли нагрузку на силовые элементы моста и сократили его вес. Передние направляющие колеса имели большой угол вывешивания и разворота. В совокупности с приличным дорожным просветом и небольшими габаритами это дало машине существенную маневренность. Этот показатель пригодился для использования трактора в сельском хозяйстве и в транспортных целях.

На мягких и влажных грунтах, где другие машины быстро зарывались, «Владимировец-28» показывал впечатляющую проходимость. Возможность использования на почвах со слабой несущей способностью, размытых поверхностях во многом определила популярность техники.

Управление

Рулевое управление Т-28 конструктивно состояло из:

  • рулевой колонки;
  • карданного вала;
  • рулевого механизма.

Трактор управлялся с места водителя:

  • рычагами КПП;
  • педалью тормоза ведущих колес;
  • педалью муфты сцепления;
  • рычагом управления задним ВОМ;
  • рычагом подачи топлива.

На задней облицовке трактора устанавливался щиток приборов, по которым можно было регулировать его состояние.

Ходовая и управление трактором Т-25А

Ведущим на тракторе Т-25 я является задний мост, передний служит опорой для передней части трактора и обеспечивает изменение направления движения трактора с помощью рулевого управления.

Передний мост машины состоит из тяг и рычагов рулевой трапеции, поворотных кулаков и осей, поперечного балансира и ступиц колес.

Стальной балансир имеет приливы в своей средней части, в этих приливах зацементированы каленые, стальные втулки высокой прочности. Сквозь эти втулки проходит ось, которая крепится с помощью стяжного и конусного болта, в передней части полурамы, и выступает в роли оси качения моста. Шарнирное соединение позволяет переднему мосту, независимо от остова трактора и задних колес, повторять неровности поверхности. Приливы, выполненные в верхней части балансира, ограничивают углы качения, упираясь в крепление полурамы.

На концах балансира в специальных разрезах, стяжными болтами закреплены поворотные кулаки. В каждом кулаке, для регулировки колеи по ширине, имеются четыре отверстия. Переставляя штифт в разные отверстия, изменяется ширина колеи моста.

Трактор Т-25А

 Задние ведущие колеса состоят из стального штампованного диска с ободом и шинами пониженного давления. Для хорошего сцепления колес с поверхностью, и самоочищения шин во время работы, покрышки снаружи оснащены протектором елочка.

На обод одевается герметичная резиновая камера с воздушным вентилем и покрышка. Изнутри обод имеет шесть приваренных стоек, к которым с помощью болтов крепится диск. Диск выпуклой своей частью, крепится конусными болтами к фланцу оси заднего колеса. Развернув диск относительно фланца оси, а также разворот обода относительно диска, позволяет регулировать колею задних колес в пределах 1200–1500 мм.

Давление в шинах при выполнении работ в поле должно составлять 0,8–0,9 кг/см2, на транспортных работах 0,9–1,2 кг/см2.

Перспективы и направления отечественного тракторостроения

Во времена Советского Союза был заложен большой потенциал к развитию данной области. Между союзными государствами были разделены различные направления в данной промышленности. После распада страны многие из производителей и потребителей данной техники встали перед выбором дальнейшего развития. Многие из имевшихся наработок требовавших капитальных вложений, а за «рубежом» уже имелись работающие агрегаты. В связи с последними мировыми тенденциями и направлениями в отечественной промышленности резко актуализировался недостаток отечественных машин сельскохозяйственного назначения с колесной базой тягового класса 4-8. Перспективным в нынешних условиях выглядит развитие именно этого направления на скорое удовлетворение внутренних потребителей.

Технические характеристики «ВТЗ-30СШ»

Серийное производство самоходного шасси «ВТЗ-30СШ» стартовало на Владимирском моторо-тракторном заводе в 1999-м году. Преемник «Т-16» получил гораздо более современный дизайн и внешний вид, намного более удобную унифицированную кабину, гидроусилитель рулевого управления.

«ВТЗ-30СШ» в рекламном буклете «Агромаша».

Рабочее место механизатора стало гораздо более комфортабельным, с улучшенным панорамным обзором. Оно оборудовано мощным отоплением и вентиляцией, современным щитком приборов. Самоходные шасси «ВТЗ-30СШ» снабжены гидрообъёмным рулевым управлением, дисковыми тормозами, передним ведущим мостом и задними шинами повышенной грузоподъемности, а также имеют уменьшенный, по сравнению с «Т-16», радиус поворота.

Рекомендуем прочитать: JCB 1CX: технические характеристики

Габаритные размеры и параметры массы

  • Габаритные размеры шасси: Длина 4205 мм; Ширина 1630 мм; Высота 2570 мм.
  • Габаритные размеры грузовой платформы: Длина 2100 мм; Ширина 1450 мм; Высота 365 мм.
  • Продольная база – 2500 мм.
  • Ширина колеи: передних колёс – от 1324 до 1424 мм; задних колёс – от 1314 до 1484 мм.
  • Дорожный просвет – 380 мм.
  • Эксплуатационная масса – 2440 кг.
  • Грузоподьёмность – 1000 кг.
  • Масса грузовой платформы с механизмом подъёма – 145 кг.

Двигатель «ВТЗ-30СШ»

Самоходное шасси «ВТЗ-30СШ» комплектуется дизельным четырехтактным двухцилиндровым двигателем марки «Д-120» с системой воздушного охлаждения и двух рядным вертикальным расположением цилиндров. Дизельный двигатель «ВТЗ-30СШ» использует в своей работе термодинамический цикл с изохорно-изобарным подводом теплоты.

Партия «ВТЗ-30СШ» в Азербайджане. 2014 год.

В целом, применение воздушного охлаждения заметно упрощает конструкцию двигателя и трактора в целом, положительно сказывается на его надёжности и облегчает процесс ремонта.

  • Эксплуатационная мощность – 22,1 кВт (30 л.с.)
  • Частота вращения коленчатого вала – 2000 об./мин
  • Удельный расход топлива – 245 г/кВт ч (180 г/л.с. ч)

Трансмиссия самоходного шасси «ВТЗ-30СШ», рулевое и тормозное управление

Коробка передач, трансмиссия и главная передача смонтированы на «ВТЗ-30СШ» в одном литом чугунном корпусе, обеспечивающим жёсткость и компактность всей конструкции трактора. Число передач – 6 переднего и 6 заднего хода. Для улучшения проходимости имеется механизм блокировки дифференциала. Диапазон скоростей – от 5ти до 25ти км/ч. (Хотя по асфальту «ВТЗ-30СШ» можно разогнать и до 40 км/ч).

Муфта – двухдисковая, фрикционная, сухая, постоянно замкнутого типа, с отдельным диском на привод ВОМ (вала отбора мощности). Рулевое управление гидрообъёмное. Тормоза на классической модели – «Т-16» – были простыми, ленточными, установленными в рукавах полуосей дифференциала. Как уже было указано, самоходные шасси «ВТЗ-30СШ» оборудованы современными дисковыми тормозами.

Рама, ходовая часть, мосты «ВТЗ-30СШ»

Рама «ВТЗ-30СШ», как и у «Т-16», состоит из брусьев переднего и заднего и боковых труб. К этим трубам снизу приварены планки с многочисленными отверстиями для крепления навесного оборудования любых габаритов. Данное оборудование при навешивании опирается также на специальные площадки при ходовой части трактора.

Внутри литой полости заднего бруса имеются две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется также в качестве масляной ёмкости гидравлической системы. К левой трубе рамы приварены кронштейны крепления гидро-распределителя и опорные стойки аккумуляторных батарей.

Дорожный просвет можно менять как угодно.

Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста. Передний мост – портального типа, не ведущий. Колёса как переднего, так и заднего моста могут переставляться для изменения ширины колеи. Необходимо о самостоятельно устанавливают на самоходное шасси передний ведущий мост, механическую лебёдку, и проходимость данной техники благодаря этому повышается в разы. Тип ВОМ (вала отбора мощности) на «ВТЗ-30СШ» – независимый; с числом оборотов 540 об/мин.

Модификации трактора Т-16

Т-16 выпускался только с 1961 по 1967 год, все более поздние модели – это его модификации. Рассмотрим их более подробно:

Т-16М – первая модернизация «шассика». Отличался в первую очередь установкой более мощного двигателя 25 л.с. Максимальная скорость машины возросла до 23 км/ч. А минимальная скорость выполнения работ с помощью ходоуменьшителя была снижена до 1,6 км/ч, это значительно расширило диапазон выполняемых сельскохозяйственных работ. Масса модернизированной машины возросла до 1810 градусов. Появилась каркасная кабина с тентом и дверьми.

Т-16МГ – пошёл в серию с 1986 года. Мощность двигателя осталась прежней 25 л.с. но в целом двигатель подвергся большому количеству доработок, благодаря чему стал более эффективно использовать своих лошадок. Максимальная скорость трактора возросла до 40 км/ч. Наконец трактор получил закрытую, цельнометаллическую кабину и в целом стал более комфортным для тракториста. На тракторе предусматривалось аж три ВОМ, два синхронных и третий независимый. Выпуск этой модификации остановили в 1995 году.

Основные неисправности и методы их устранения

Трактор Т-16 отличается простотой конструкции и проведения ремонтных работ.

Если двигатель не заводится:

  1. Проверьте наличие топлива и масла в соответствующих органах;
  2. Убедитесь в исправности системы зажигания и рабочем состоянии свечей;
  3. Проверьте топливную систему;
  4. Очистите воздушные и топливные фильтры, многие владельцы отмечают то, что они зачастую забиваются.

Слишком комфортным попрошайку назвать нельзя в силу того, что кабина находится прямо над трансмиссией, и при небольшом весе его очень трясет во время езды.

Однако, если идет сильная вибрация, то это является признаком неисправности:

  • Разболтались болтовые соединения;
  • Неправильно подсоединено навесное оборудование;
  • Закончился смазочный материал.

При ремонте шасси Т-16 производится замена изношенных элементов трансмиссии и силовой установки, устранение механических повреждений или трещин на подрамнике или деталях кабины. Трещины на подрамнике свидетельствуют о работе машины с перегрузками, поэтому узел рекомендуется заменить. Поврежденные коррозией части очищаются, покрываются грунтом и окрашиваются.

Ремонт коробки передач может потребоваться при износе или выкрашивании зубьев шестерен или валов, повреждениях валов или подшипников, выходе из строя вилок переключения. Для ремонта коробка передач снимается с трактора — откручивается передний подрамник, снимается кабина и двигатель.

Краткая последовательность шагов при разборке коробки:

  • Перед началом разборки коробки и бортовых передач требуется слить масло.
  • Отделить конечные бортовые передачи, провести проверку состояния шестерен и подшипников.
  • Снять крышки подшипников на картере коробки и вынуть валы.
  • Изношенные детали заменить узлами без износа.
  • Сборка коробки производится в обратной последовательности.
  • Резьбовые соединения требуется затягивать динамометрическим ключом в соответствии с моментами, рекомендованными заводом.
  • Соединяемые поверхности не должны иметь вмятин, поскольку через повреждения стыков станет сочиться масло.

Проблемой является качество запасных частей, из-за чего требуется длительная регулировка зазоров главной передачи. Для регулировки используется краска, которая наносится на зубцы ведущей шестерни. Опечаток на ведомой шестерне должен находиться по центру грани зуба. Если пятно контакта иное, то требуется настроить узел путем замены регулировочных прокладок.

Разборка двигателя применяется при проведении капитального ремонта с заменой элементов поршневой группы. Сигналом к ремонту становится затрудненный запуск, падение мощности и увеличенный расход масла. Двигатель Д-21 оснащается индивидуальными цилиндрами и головками. Цилиндры отлиты из износостойкого чугуна, внутри поверхность отполирована и образует рабочее зеркало. При износе или повреждениях зеркала цилиндр меняется на изделие с номинальным размером.

Для замены головки и цилиндра требуется отвернуть 4 гайки и снять элементы. Вместе с заменой цилиндра осуществляется обновление поршневых колец.

Ремонт механизма газораспределения проводится на снятых головках. Направляющие толкателей и распределительный вал возможно заменить только после снятия двигателя с трактора и разборки картера. Двигатель крепится на шпильках через картер сцепления к коробке передач. Для снятия мотора требуется отсоединить топливные трубки, провода стартера и генератора, открутить гайки. Демонтаж выполняется с помощью кран-балки.

Для замены коренных или шатунных подшипников требуется разборка нижней части картера. Предварительно требуется снять навесное оборудование, слить масло и открутить гайки крепления масляного поддона. После этого откручиваются анкерные боты крышек подшипников, снимается и проверяется коленчатый вал. Изношенные детали заменяются. Сборка мотора должна производиться в чистом помещении с соблюдением моментов затяжки крепежа.

Необходимо следить за установкой контрящих шайб, которые предотвращают самопроизвольное откручивание гаек и болтов. Отремонтированный двигатель должен пройти обкатку, в ходе которой запрещается давать высокие нагрузки и обороты. После обкатки масло в картере подлежит замене.

` reviewsOverall ` / 5 Пользователей (2 Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Модельный ряд МТЗ

Производителем предлагается больше сотни моделей тракторов МТЗ для различных условий эксплуатации. Все модели отличаются надежностью и долговечностью, экономичностью и универсальностью. Условно трактора производства МТЗ можно разделить на мини-трактора, малогабаритные агрегаты, универсальные колесные трактора, энергонасыщенные, спецтехника на базе тракторов.

Предлагаем Вам ознакомиться с фото, видео и техническими характеристиками наиболее популярных моделей тракторов МТЗ.

Трактор МТЗ-2

Один из первых тракторов, среди спроектированных и выпущенных МТЗ. Позиционировал себя как универсальный агрегат с экономичным дизельным двигателем. Относится к разряду универсально-пропашных тракторов. Стал основой для трактора МТЗ-5.

Оснащался двигателем Д-36 с водным охлаждением, декомпрессором и двухуровневой очисткой масла и горючего. Количество передач – 5 передних, 1 задняя. Блокируемый дифференциал и широкие колеса делали агрегат маневренным и увеличивали его проходимость.

Среди безоговорочных плюсов этой модели МТЗ – простота конструкции, возможность в случае ремонта взаимозаменять детали и связующие узлы (например, от трактора МТЗ-50 или трактора Т-16). Из недостатков – небольшая скорость и сложность запуска двигателя при температурах ниже 15°С.

Технические характеристики:

  • мощность – 37 л. с.;
  • расход горючего – 300 г*кВт/час;
  • транспортная скорость – 13 км/час;
  • вес – 3250 кг;
  • габариты – 3678*1884*2423.

Трактор МТЗ-5

Имеет несколько модификаций, отличающихся способом запуска, электрическим оборудованием и конструкцией.

Двигатель на агрегате 4-тактный, с 4 цилиндрами. Запуск производится электростартером. Устройство трактора МТЗ данной модификации первое время не предусматривало кабину. Со временем было налажено производство одноместной каркасной кабины. Отличало данную модель также усовершенствованное сцепление и вал отбора мощности с независимым приводом. Передняя ось была также усовершенствована и дополнена колесами большего диаметра.

Технические характеристики:

  • мощность – 40 л. с.;
  • расход горючего – 200 г*кВт/час;
  • вместительность бака для топлива – 90 л;
  • транспортная скорость – 22 км/час;
  • вес – 3190 кг;
  • габариты – 1884*4095*2390.

Трактор МТЗ-40

Агрегат предназначен для разного рода сельскохозяйственных работ и транспортировки грузов. Оснащен дизельным двигателем с обновленной системой очистки воздуха и топливными фильтрами. Передние колеса были направляющими, задние имели больший диаметр и агрессивный протектор, что обеспечивало хорошую проходимость этого трактора МТЗ.

Технические характеристики:

  • мощность – 40 л. с.;
  • расход горючего – 182 г*кВт/час;
  • транспортная скорость – 25 км/час;
  • вес – 2595 кг;
  • габариты – 2100*3660*1620.

Трактор МТЗ-50

Модель имеет ведущий задний мост и возможность регулировки ширины колеи для передней и задней оси. Двигатель – дизельный, 4-цилиндровый. Запускается вручную или от электрического стартера. Механическая коробка передач имеет 9 передних и 2 задние передачи. Расход топлива относительно небольшой, есть установленная система двойной очистки топлива. Сцепление замкнутого типа, сухое, однодисковое.

Технические характеристики:

  • мощность – 55 л. с.;
  • расход горючего – 8 л/час;
  • вместительность бака для топлива – 130 л;
  • вес – 3430 кг;
  • габариты – 3815*1970*2550.

Трактор МТЗ-100

Относится к типу универсальных тракторов МТЗ. Имеет изолированную кабину, удобное управление с гидроусилителем. Ведущий мост – задний.

Трактор оснащен дизельным 4-тактным двигателем. Он достаточно экономно расходует топливо, рассчитан более на тяговое усилие, чем на скорость. Механическая коробка передач с ходоуменьшителем в общей сложности имеет 24 передние и 8 задних передач.

Технические характеристики:

  • мощность – 105 л. с.;
  • расход горючего – 242 г*кВт/час;
  • вместительность бака для топлива – 156 л;
  • транспортная скорость – 35 км/час;
  • вес – 3750 кг;
  • габариты – 4120*1970*2790.

Трактор Беларус-321

Достаточно миниатюрный и производительный агрегат. Подходит как для выполнения сельхоз работ, так и для различных обслуживающих операций в черте города. Экономный и мощный дизельный двигатель имеет малый уровень вредных выхлопов, что позволяет работать с ним даже в ограниченных пространствах (например, парники и теплицы). Количество передач – 16 вперед, 8 назад. Из недостатков – конструкционная невозможность разместить кабину на данной модели МТЗ.

Технические характеристики:

  • мощность – 36 л. с.;
  • вместительность бака для топлива – 26 л;
  • транспортная скорость – 25 км/час;
  • вес – 1450 кг;
  • габариты – 3050*1300*2280.

Правила эксплуатации и обслуживания

Чтобы «Т-28» служил долго и исправно, нужно выполнять следующие правила:

  1. Поддерживать давление в шинах, указанное в инструкции по эксплуатации.
  2. Вовремя проводить обслуживание, заменять масляные, воздушные фильтры.
  3. Держать уровень масла в допустимых пределах.
  4. Использовать топливо, смазочные материалы хорошего качества.
  5. Проверять исправность, надежность креплений навесного оборудования.
  6. Перед запуском проверять уровень солярки в баке.

Обслуживание:

  • перед каждым рабочим сезоном обязательно требуется обновлять горюче-смазочные материалы;
  • перед консервацией техники перед зимними месяцами нужно сливать масло и топливо, т. к. оставлять трактор на зиму с жидкостями – нельзя;
  • регулярно проводить осмотр и профилактику всех подвижных частей, если выявлены неисправности – заменить.

Некоторые детали были унифицированные и подходили для тракторов следующих поколений. Так что тракторный завод охотно выпускал дополнительные запчасти. Однако в наше время их найти достаточно сложно.

Чтобы трактор «Т-28» прослужил достаточно длительное время, нужно проводить обязательную консервацию технического средства на зиму. Очистить от грязи, пыли, помыть, затем поставить в помещение без повышенной влажности. Жидкости сливаются, провода и свечи зажигания отсоединяются. Чтобы предупредить появление коррозии также можно смазать детали.

Эта модель не выпускается длительное время, так что обкатку после завода проводить не нужно.

Возможные неисправности и их устранение

Трактор отличается высокой надёжностью, и, при должном эксплуатационном уходе, ломается редко.

Наиболее частые неисправности трактора Т-28

НеисправностьРекомендация
Засор топливопроводаПромыть и продуть топливопровод, проверить фильтры
Отказ топливного насосаСнять, отрегулировать или заменить насос
Интенсивный дым из двигателя при запускеПрогреть двигатель, снизив нагрузку
Инородные шумы при работеПеребрать двигатель и трансмиссию
Перерасход маслаПроверить узлы на течь, и проверить состояние поршневых колец

Марина

Июль 2, 2018

Рейтинг статьи:

Загрузка…

Устройство и особенности эксплуатации

Модель комплектуется пневмоколесной ходовой системой. Ведущими у ВТЗ 2048А являются колеса переднего и заднего мостов. Подключение переднего моста выполняется оператором. Трактор имеет возможность изменять колею задних и передних колес, что позволяет подстраиваться под поля с разной шириной посадки культур.

На ВТЗ 2048А используется двухдисковое постоянно включенное сцепление, которое выключается посредством механического привода при смене режима КПП. Общий картер монтируется в одном корпусе со следующими элементами:

  • узлы основной передачи;
  • коробка включения реверса и смены режимов;
  • механизм дифференциала.

В основе трансмиссии заложена механическая коробка передач с 6 реверсируемыми режимами передачи усилий (8 передних и 6 задних скоростей). Наличие удвоителя добавляет 2 замедляющие скорости. Переключение КПП выполняется кулисным механизмом. Подключение переднего моста выполнено через раздаточную коробку. Редукторы концевых передач и тормозные механизмы закреплены на корпусе трансмиссии. Тормозная система трактора построена на базе тормозов ленточного типа с раздельным воздействием на колеса задней оси. Трансмиссия ВТЗ 2048А позволяет оператору осуществлять самые сложные маневры и работать на ограниченном пространстве.

Вал отбора мощности располагается в задней области машины. Частота вращения устройства равняется 540 об/мин.

Гидравлическая система ВТЗ 2048А мало отличается от аналогичных элементов других продуктов завода. Она основана на силовом шестеренчатом гидронасосе с вращением от маховика двигателя. Подключение выполняется через муфту шарикового типа, поток регулируется 2 золотниками. Узел навеса выполняет следующие функции:

  • регулировка положения устройств в рабочем и транспортном режимах;
  • соединение машины с дополнительным оборудованием.

Линейка оборудования, доступная для ВТЗ 2048А, является одной из наиболее широких. С трактором агрегатируются:

  • сеялки;
  • плуги;
  • культиваторы-межрядники;
  • бороны;
  • культиваторы;
  • косилки;
  • устройства для посадки различных культур и картофеля;
  • окучники;
  • рассеиватели;
  • пресс-подборщики;
  • опрыскиватели;
  • овощекопалки.

Для городских условий эксплуатации предлагается следующее оборудование: оснащение для мойки, уборные щетки, задние и передние отвалы для очистки территории от снега, фронтальные погрузчики, катки, тротуароуборочные машины и другие устройства.

При разработке кабины для ВТЗ 2048А рассматривались иностранные трактора аналогичного класса. В результате получилась весьма интересная в плане дизайне и комфорта рабочего места модель. Для машины создали принципиально новую кабину с высокими показателями эргономики и безопасности. В этом отношении отечественный трактор мог на равных конкурировать с зарубежной техникой. Кабина ВТЗ 2048А является полностью герметизированной и имеет отличную шумо- и виброизоляция. Специальный каркас безопасности, выполненный из сложногнутых профилей, защитит оператора в случае переворота машины. Выпуклая форма стекол уменьшает вибрацию и шум в салоне. Водителю разработчики предложили современное сиденье с регулировкой по массе и высоте оператора и несколькими рабочими положениями.

Дополнительно следует отметить новую автономную вентиляционную и отопительную систему. У предшественников данный элемент считался слабым местом. Операторы Т 25 постоянно страдали зимой от морозов, им не помогали даже теплая одежда и валенки. В ВТЗ 2048А проблему удалось решить. Теперь даже сильные холода водителям не страшны.

Светотехнические устройства, имеющие у машины, позволяют работать в любое время суток. Широкие боковые двери обеспечивают легкий доступ внутрь. Сама кабина имеет большое внутреннее пространство, но рассчитана на 1 человека. Управление трактором весьма простое, с ним может разобраться даже начинающий оператор (рулевое управление – гидрообъемное).

Трактор Т-28. Обзор, характеристики, особенности применения и эксплуатации

Трактор Т-28 — это модель колесного трактора, производимая тракторным заводом в г. Владимир (Россия). Официальные даты производства модели: 1958-1964 год.

Предшественником модели стали машины ДТ-24.

Благодаря уникальной конструкции агрегат пользовался огромной популярностью в своем тяговом классе, применялся повсеместно в частных и государственных фермерских, сельских, аграрных хозяйствах.

Трактор Т-28 оснащен регулируемым дорожным просветом, колея также регулируется. Модель заднеприводная, задние колеса можно заменять другими, меньшего размера. Эта функция позволяет использовать машину для работы между рядами. Компоновка машины полурамная, на полураме расположен дизельный двигатель.

Назначение трактора Т-28

Трактор предназначен для работы на любой поверхности, в том числе и на склонах, поскольку задние колеса можно устанавливать обратной стороной. Это уменьшит нестабильность техники при движении и даст оператору возможность регулировать положение машины.

Трактор Т-28 применяется для следующих видов работ:

  • обработка междурядьев;
  • пахота;
  • кошение травы;
  • транспортные работы по перевозке грузов, урожая;
  • обработка почвы в садах, теплицах, приусадебных участках;
  • сбор сена, перевозка к месту хранения;
  • распыление удобрений;
  • посевные работы;
  • культивация;
  • боронование.

Особенности модели трактора Т-28:

  • высокая проходимость на грунте, пересеченных участках;
  • удельное давление на почву понижено;
  • легкий доступ к ключевым узлам управления, соответственно, возможность выполнить ремонт самостоятельно;
  • надежность, малый процент поломок.

Модельный ряд

Помимо основной модели, выпускаемой в г. Владимир, производились также следующие модификации Т-28:

  • Т-28Х (совместно с заводом в г. Ташкент) — увеличенный клиренс;
  • Т28Х2 — увеличенная мощность двигателя, 40 л.с.;
  • Т28Х4 — мощность двигателя 50 л.с. (Т28Х2, Х4 и Х выпускались заводом в Ташкенте с 1970 по 1995 годы).
  • Т-28А — передний привод, колея направляющих колес постоянная;
  • Т-28П — трактор пропашной, полный привод;
  • Т-28М2, П2 — двигатель Д37В (вместо устанавливаемого ранее Д-30).Т-28М, М2, П, П2 — дополнительно оснащались догружателем механического типа для задних колес.

Габаритные размеры и вес трактора Т- 28

Современники любят Т-28 не только за функционал, но и за довольно компактные размеры.

  • Вес трактора составляет всего 2500 кг., а габариты ДШВ таковы: 4,07 х 2,1 х 2,92 м.
  • Клиренс составляет 82,5 см.
  • Доступные скорости: от 0,45 км/час до 25 км/час.
  • Колея регулируется в диапазоне от 1800 до 2400 мм.

Марка двигателя, его параметры

На флагманской модели Т-28 установлен двухцилиндровый четырехтактный двигатель, работающий на дизельном топливе.

  • Марка двигателя Д-28.
  • Тип охлаждения: воздух.
  • Номинальная мощность двигателя трактора — 28 л.с/20,6 кВт.
  • Частота оборотов в минуту 2000.
  • Дизельный двигатель запускается бензиновым ПД8.

Особенности двигателя: малый размер магнето, более легкий карбюратор. Присутствует система смазки датчика моточасов.

Также, вследствие модернизации, был увеличен объем бака пускового двигателя, а сам двигатель стал располагаться на большем расстоянии от бака.

Кпп трактора т- 28

КПП многоступенчатая — 6 передач вперед, 2 задние. Скоростной диапазон позволял машине легко маневрировать даже на малой площади почвы.

Устройство кабины

Кабина Т-28: цельнометаллическая, рассчитана на одного человека. Сиденье оператора мягкое. Целостность кабины обеспечивает жесткий каркас. Рабочее место водителя комфортное, на передней панели под рулем располагаются информативные датчики. Механизм управления — рулевой, присутствуют рычаги переключения передач.

Управление трактором Т- 28

Управление Т-28 проводилось с помощью рулевого механизм — рулевая колонка плюс карданный вал. Управление проводилось оператором с места, активацией рычагов КПП, тормоза, педали сцепления. Имеются также рычаги заднего ВОМ, топливный рычаг.

Вся работа механизмов контролируется водителей при помощи приборной панели и соответствующих щитков. Из преимуществ управления Т28 можно выделить угол поворота направляющих колес. Даже при движении по мягкой или влажной почве трактор не увязал.

С помощью данной машины можно легко проехать по бездорожью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
