Трактор Т-70

Особенности работы и устройство трактора

Модель имеет четырехтактный двигатель на дизельном топливе с четырьмя цилиндрами (также как и трактор МТЗ 82). Используется жидкость для охлаждения. Включается с помощью пускового устройства и электрического стартера.

Ходовая часть представлена следующими элементами:

  • Цепи гусеничные;
  • Подвески;
  • Все колеса;
  • Тележки гусеничного типа;
  • Ролики для поддержки.

Сцепление разработано с помощью фрикционной муфты – с одним диском, сухой и постоянно замкнутой. Коробка передач на «восемь ступеней» оснащена скользкими шестернями, установленными между задним мостом и основной передачей. Схема переключения передач трактора Т 70с проста и расчерчена непосредственно в зоне видимости.


Поворотный механизм Т-70С

Мостом с задней стороны являются поворотные механизмы, центральная передача в форме конуса, тормозная система и редуктор ВОМ. Для данного агрегата установлены ленточные тормоза. Они позволяют тормозить вне зависимости от хода педали для управления тормозами.

В целом, трактор применяется при работе с пропашными культурами. Если установить прицепную и полунавесную конструкцию, то появляется возможность выполнять целый перечень работ. К примеру, обрабатывать виноград или сахарную свеклу. Работы общественного назначения также по плечам трактору Т-70С.

Ходовая часть

Все узлы трактора расположены на лонжеронной полураме. Лонжероны соединены между собой металлическим поперечным брусом, он выполняет функцию своеобразного ребра жёсткости. Задняя часть лонжеронов соединена между собой задним мостом.

Гусеничная часть выполнена из механизма натяжения, торсионов (2 передних и 2 задних), системы балансировки и направляющих роликов. За плавность хода отвечает подвеска, она же служит соединяющим звеном между гусеничными тележками и рамой.

Силовая установка

Трактор Т-70 оснащался дизельным четырёхцилиндровым двигателем Д-240. Мощность этого агрегата составляла 78 лошадиных сил, при расходе топлива в 190 г/л час. При этом объём топливного бака составлял 160 литров.

Из отличительных особенностей мотора можно отметить непосредственный впрыск топлива и жидкостную схему охлаждения. На первые машины этой серии устанавливался дополнительный бензиновый двигатель, при помощи которого осуществлялся запуск основного дизеля. При дальнейшем производстве Т-70, молдавские инженеры отказались от этой сложной схемы, заменив дополнительный мотор более практичным электростартером.

Для работы в холодное время года, была предусмотрена система холодного запуска. По отзывам фермеров и трактористов, трактор Т-70 нетребователен к качеству горюче-смазочных материалов.

Трактор Т 70СМ

Трансмиссия

Практически все машины, которые выпускались на Кишинёвском тракторном заводе, имели механическую трансмиссию. Трактор Т-70 не стал исключением. Коробка передач обеспечивала восемь передних скоростей и две задних. Под крышкой коробки располагается комплект постоянно зацепленных шестерёнок.

Блок трансмиссии соединён с двигателем при помощи фрикционной однодисковой муфты сухого типа. Соединение с первичным валом осуществляется зубчатой муфтой. Управление трансмиссией производится педалью через гидроусилитель. Это обеспечивает плавное переключение скоростей без разрыва мощности.

Рулевое управление

За радиус поворота трактора отвечают многодисковые муфты, которые устанавливаются на шлицевых соединениях заднего моста. Поворотный механизм дополнен плавающей тормозной системой ленточного типа.

Рулевое управление состоит из двух рычагов и оборудовано гидроусилителем. Такая схема влечёт за собой определённые сложности. Необходимо постоянно контролировать состояние муфт и тормозов.

Этот узел состоит в основном из трущихся деталей, соответственно подвержен быстрому износу. При появлении люфта у рычагов управления, муфты могут полностью отсоединится и совершить разворот трактора будет невозможно.

Гидравлическая система

Трактор Т-70 оснащён сложной гидравлической системой, которая состоит из двух маслопроводов: высокого и низкого давления. Маслопроводы соединены между собой гибкими шлангами и дополнены ёмкостью для масла. Распределение гидравлической жидкости между узлами производится насосной станцией, пневмораспределителями и цилиндрами.

Схема работы гидравлики выглядит следующим образом. Насос вытягивает масло из бака и толкает его к распределителю, который, в свою очередь, перенаправляет жидкость к нужному цилиндру. В результате происходит подъём или опускание навесного оборудования. Когда необходимость в доп. оборудовании отпадает, гидравлическая жидкость обратным путём отправляется в бак.

Рабочее место

Гусеничный трактор Т-70 оснащён цельнометаллической кабиной с панорамным остеклением. Внутри расположены узлы рулевого управления и два сиденья: для водителя и пассажира. Изменение конфигурации предусмотрено только для водительского кресла. Для создания комфортных условий предусмотрена система кондиционирования и отопления.

Трактор Т 70СМ

Технические характеристики:

Масса4 000 кг
Параметры: длина/ширина/высота3 330/1 650/2 970 мм
Ширина колеи1 350 мм
Дорожный просвет460 мм
Удельное давление на грунт0,7 килограмма на сантиметр
Передняя скорость (максимальное значение)11,3 км/час
Задняя скорость (максимальное значение)4,8 км/час

Технические характеристики

  • Двигатель Д-241Л мощностью 72 л/с;
  • Весит стандартная комплектация 4180 килограмм;
  • Во время работы расходуется топливо – 226г/кВт*ч;
  • Механический тип трансмиссии;
  • Тормоза могут быть разными: сухие, лентообразные, плавающие.

К главным параметрам состояния гусениц относят:

  • Работоспособность опорных и поддерживающих катков;
  • Уровень натяжения цепей;
  • Износ звеньев, колес и зубьев.

Если необходимо провести ремонт или заменить запчасти, то стоит обратиться в сервисный центр. В противном случае могут возникнуть неполадки. Сам производитель предлагает услуги по сервисному ремонту. Завод «TRACOM» занимается обслуживанием и ремонтом спецтехники. Об особенностях обслуживания трактора Challenger читайте здесь.

Правила эксплуатации и обслуживания

Эксплуатация Т-70 должна проводиться по таким правилам:

  • контролируйте показатели топливных датчиков на приборной панели;
  • следите за исправностью всех механизмов, своевременно устраняя поломки;
  • управляйте трактором только с закрытой дверью кабины;
  • переключение скоростей на данной модели можно производить, не заглушая двигатель — выполняйте переключение плавно, без рывков;
  • следите за состоянием аккумулятора, своевременно добавляйте электролит;
  • для разного времени года применяйте топливо по сезону (существуют специальные марки зимнего и летнего дизтоплива);
  • уровень охлаждающей жидкости не должен опускаться ниже 100 мм от верхнего торца горловины бака;
  • запрещается запуск дизеля при неисправной системе охлаждения!
  • при низкой температуре воздуха после запуска дайте двигателю прогреться — работа на холостых оборотах в течение нескольких минут.

Сроки технического обслуживание трактора Т-70 указаны в таблице ниже. Обкатку не выполняют, поскольку новые экземпляры трактора не производятся.

Устройство

В качестве несущей основы трактора выступают лонжеронная полурама. Гусеничная часть при этом представлена в виде гусеничного движителя. Он состоит из натяжного механизма, балансиров и поддерживающих роликов. Сюда же следует добавить ведущую звездочку и гусеничную цепь. Внутренняя поверхность цепей оснащается специальными беговыми дорожками. Именно по ним перемещаются опорные катки и реборды. Подвеска трактора обеспечивает плавность хода и соединяет гусеничный движитель с основной рамой. В передней части лонжероны соединены между собой поперечным брусом. Сзади роль соединителя выполняет корпус заднего моста.

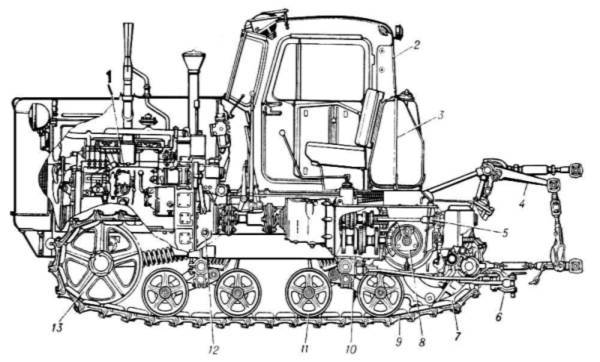

Схема гусеничного трактора

Двигатель

На трактор Т-70 устанавливается двигатель Д-240. 78-сильный комплектующий агрегат имеет четырехцилиндровое четырехтактное исполнение. Изначально запуск силовой установки осуществлялся посредством использования дополнительного двигателя, однако впоследствии этот момент был несколько упрощен. Этого удалось добиться благодаря установке электрического стартера. Двигатель оснащается системой жидкостного охлаждения и непосредственного впрыска. При этом расход топлива такого агрегата держится на уровне 190 г/л.с.ч.

В конструктивном плане двигатель трактора Т-70 не слишком сложный. Он отличается предельной компактностью и низкой требовательностью к качеству горюче-смазочных материалов.

При работе силовой агрегат повергается достаточно высоким тепловым нагрузкам, вследствие чего возникает необходимость в качественном охлаждении масла. С этой целью в системе смазки устанавливаются специальные радиаторы масляного типа.

Рулевое управление

Поворотный механизм трактора Т-70 сделан в виде многодисковых муфт, которые устанавливаются на шлицах вала моста. Ленточный тормозной механизм при этом имеет плавающее исполнение. Данная конструктивная особенность позволяет производить процесс торможения при движении вперед и назад. Управление поворотными механизмами осуществляется из кабины посредством использования двух рычагов. Для облегчения усилия воздействия на поворотные рычаги механизмы дополнительно оснащаются гидравлическими усилителями.

Качество управляемости гусеницами напрямую связано с состоянием муфт поворота и тормозов. Вследствие большого износа фрикционных накладок уменьшается сила сжатия и площадь соприкосновения дисков. Это влечет за собой снижение силы трения между дисками, поэтому муфты начинают пробуксовывать. Также при условии наличия слишком свободного хода рычагов диски могут полностью разъединяться, вследствие чего повернуть машину будет очень сложно.

Трансмиссия

Трансмиссия трактора имеет механическое исполнение. Главная фрикционная муфта сцепления позволяет максимально плавно соединять данную часть с комплектующей силовой установкой. Механическая коробка переключения передач имеет восемь скоростей переднего хода и две — заднего. Трансмиссия соединена зубчатой муфтой с начальным валом коробки передач. Управление данным элементом осуществляется посредством нажатия педали. При этом снижение усилия достигается наличием гидравлического усилителя.

Коробка переключения передач имеет шестерни постоянного зацепления. Несмотря на определенную сложность данной конструкции, водитель может переключать передачи в движении. Шлицевые муфты с синхронизаторами обеспечивают безударное переключение передач.

Гидравлика

Отдельные элементы гидравлической системы соединены между собой посредством использования маслопроводов высокого и низкого давления. Трактор Т-70 оборудован гидравликой раздельно-агрегатного типа. Сюда же следует добавить автосцепку, а также задний и передний механизм навески. Последний имеет специальный упор, позволяющий ограничивать поворот подъёмных механизмов.

Гидравлическая система трактора оснащается специальным баком для рабочей жидкости, в качестве которой выступает минеральное или трансмиссионное масло.

Кабина

Трактор Т-70 комплектуется металлической кабиной закрытого типа. Внутри неё расположены два сиденья, одно из которых можно регулировать в соответствии с антропометрическими данными водителя. Производителями была предусмотрена установка охладителя воздуха и отопительной системы.

В кабине установлено зеркало заднего вида для максимального контроля всей ситуации при вождении. Наличие специальных козырьков позволяет надежно защитить водителя от солнца. Также внутри предусмотрена аптечка, термос и крючки для одежды.

Особенности и преимущества Т-70С

Гусеничный трактор Т-70С специализируется на выполнении различных сельскохозяйственных операций. Нередко техника применяется и в строительстве и промышленности.

Удобство и преимущество заключается в возможности прицеплять дополнительные устройства к трактору. Это делает его уникальным средством передвижения в транспортной и коммунальной отрасли. Главная цель – выполнение уборочных операций на полях и плантациях.

Назначение же асфальтоукладчиков vogele super 1800 2 только одно. Об этом – тут.

Видео: Обкатка трактора Т-70С

На видео трактор Т-70С в работе.

Двигатель Д-241Д работает от впрыскивания топлива, имеется проверенная охладительная система. Трактор справляется со всеми задачами в различных условиях работы. Чтобы запустить главный моторный механизм, достаточно из кабины задействовать двигательный компонент на основе электростартера.

Как работает автокран Ивановец 25 тонн можно узнать здесь.

Рассмотрим преимущества трактора Т-70. К основным моментам относят:

  • Значительную силовую тягу;
  • Возможность передвижения на склонах;
  • Многофункциональность;
  • Высокая проходимость обеспечивает работу даже на неровной дороге;
  • Низкий расход топлива при эксплуатации.

Пахотные работы на Т-70С

Как правило, посевные работы ведутся на глинистых грунтах и черноземах, которые могут уплотняться. Колесные тракторы во время обработки негативно влияют на почву, приводя ее к нарушению структуры. В тракторе Т-70 установлено специальное гусеничное шасси, оказывающее минимум давления на почву.

Прямолинейность рядов, которую может обеспечить трактор Т-70С, для взращивания свеклы. Если обрабатывать грунт именно этой спецтехникой, урожайность будет высокой.

В эксплуатации на перемещение гусеничный трактор затрачивает меньше усилий, по сравнению с колесными агрегатами, что обеспечивает экономичность и быстроту работы. В частности, каждый день можно экономить до двадцати процентов топлива.

Предупреждаем, что по твердой дороге гусеничный трактор может передвигаться с ограничениями. Водитель будет чувствовать неровность дороги. Данную проблему не решить с установкой подрессоренного сиденья.

Масса трактора максимально составляет четыре тонны. Это небольшой вес для спецтехники данной категории. Две тонны приходятся на максимальные тяговые усилия.

Топливное хранилище имеет объем в 160 литров, что обеспечивает длительную работу от одной заправки.

Тракторный модельный ряд имеет все необходимые характеристики, отвечающие требованиям промышленных и сельскохозяйственных сфер. Стоимость трактора более чем приемлемая, в среднем – 120 тысяч рублей. Такое транспортное средство пользуется особой популярностью благодаря высокой производительности и эффективной работе. Еще одна интересная модель, но более дорогая –трактор New Holland.

Т-70 КТЗ 1974-2008 годов выпуска: технические характеристики, обзор, описание

Источник фото: tractor-ktz.ruФото КТЗ Т-70 Предприятие, на котором выпускался трактор, носило название Кишиневский тракторный завод. Окончание производства Т-70 было связано с тяжелым положением на заводе. В 2011 году на базе КТЗ был создан промышленный парк TRACOM.

Тракторы Т-70 изготавливались в нескольких модификациях: Т-70А, Т-70С, Т-70В и Т-70СМ. Все они относились к сельскохозяйственной технике класса 2 т и являлись универсально-пропашными. Отличались модели годами производства и основной специализацией: например, если Т-70В был разработан для возделывания виноградников, то Т-70С больше предназначался для полей с сахарной свеклой. Но использование машин было возможно и на работах общего назначения.

При проектировании молдавского трактора за основу была взята конструкция белорусского МТЗ-80. Далее подробнее расскажем про свекловодческую модификацию Т-70С.

Двигатель

«Сердце» Т-70 — двигатель Д-240 или Д-240Л (как и на аналоге родом из БССР). Тип дизельного агрегата: 4-цилиндровый 4-тактный с непосредственным впрыском топлива. Тип охлаждения — жидкостное. Литера «Л» в названии мотора означает, что его запуск осуществлялся с помощью пускового двигателя с электростартером. Для прогрева двигателя устанавливался предпусковой подогреватель П16Е.

Номинальная мощность при 2 100 об/мин70 — 75 л.с.
Запас крутящего момента, не менее12%
Диаметр цилиндра110 мм
Ход поршня125 мм
Рабочий объем цилиндров4,75 л
Масса двигателя490 кг
Емкость топливного бака160 л

Масса Т-70 КТЗ

Конструктивный вес трактора составлял 4 тонны. Номинальное тяговое усилие достигало 2 кгс, а значение удельного давления на почву — 0,7 кгс/кв.см.

Источник фото: tractor-ktz.ruМасса КТЗ Т-70 — 4 тонны

Технические характеристики Т-70 КТЗ

Кратко расскажем об отдельных компонентах трактора. Коробка передач — механическая. Число передач вперед — восемь (максимальное значение скорости — 11,4 км/ч), назад — две (4,9 км/ч). Муфта главного сцепления являлась фрикционной, сухой, постоянно замкнутой. Соединение с первичным валом КПП выполнялось посредством зубчатой муфты. Для управления муфтой сцепления была предусмотрена педаль, а для снижения усилия, прилагаемого к педали, — гидроусилитель.

Тип тормозов: сухие, ленточные, плавающего типа (расположены по одному с обоих бортов). Механизм поворота трактора (сухие многодисковые муфты фрикционного типа) устанавливался на шлицах заднего вала. Тормоза задействуются при помощи педалей, а муфты поворота — посредством рычагов.

Гусеничные тележки производились из полых лонжеронов прямоугольного сечения. Количество опорных катков — по пять на каждой тележке, их смазка выполнялась централизованно. Ширина звена гусеничных цепей — 200-300 мм (в зависимости от работ, на которых предполагалось использовать трактор).

Колея1 350 мм
База1 895 мм
Дорожный просвет460 мм

Кабина, органы управления

Т-70 комплектовался металлической закрытой кабиной, в которой устанавливались два сиденья (одно из них являлось регулируемым). Для комфорта оператора присутствовал воздухоохладитель, отопитель, зеркало заднего вида. Также имелся стеклоочиститель.

Источник фото: tractor-ktz.ruФото КТЗ Т-70

Задний ВОМ (вал отбора мощности) имел независимый и синхронный приводы. Первый позволял получать две скорости вращения (540 или 1 000 об/мин). При использовании синхронного привода значение данного показателя составляло 5,34 оборота на 1 м пути. Гидросистема являлась раздельно-агрегатной. В задней части корпуса имелся механизм для присоединения навесного и полунавесного с/х оборудования.

Техническое обслуживание

В звеньях гусеничных цепей запрессовывались сменные втулки. При износе их возможно как перепрессовывать, так и поворачивать на 180 градусов.

Аналоги

К аналогам данной машины можно отнести следующие модели: New Holland T4.95N, Valtra A114 HiTech, Valtra A114 Classic, Valtra A104 HiTech, Valtra A104 Classic, McCormick T 105 (T3) M, McCormick T 100 (T3) M, Zetor Proxima 70, Zetor Proxima 80, Ursus C-3120 HL.

с канала ANDREJ1975LEXXX

Обзор модельного ряда

Мощность трактора Т-150 пригодилась многим отраслям хозяйства и промышленности. В основном ХТЗ занимался производством колесной модели Т-150К. Гусеничная модель не нашла широкого применения в силу большой конкуренции от аналогичной техники со стороны ЧТЗ.

Трактор Т-150К

На базе колесного трактора Т-150К были разработаны следующие модели:

  • Т-155 используется в качестве легкого тягача
  • Т-157 предназначен для трелевки леса
  • Т-150КД является бульдозерным вариантом трактора
  • Т-154 была разработана специально для применения в качестве армейского тягача
  • Т 150К 09 на этой машине был установлен двигатель ЯМЗ с 175 л.с. и двухместная кабина

Устройство

В гусеничном тракторе Т-70 устанавливали четырехтактный четырехцилиндровый двигатель Д Д-240 (Д-241), работающий на дизельном топливе. Он отличался жидкостным охлаждением и прямым впрыском топлива. Пуск мотора осуществлялся с водительского места через пусковой двигатель, имеющий электростартера. При невысокой температуре окружающей среды (ниже 5 градусов Цельсия) для прогрева мотора перед пуском имелся предпусковой подогреватель П16Е.

Остов трактора составляла полурама, созданная из двух лонжеронов, соединенных передним брусом, и корпуса (заднего моста, муфты сцепления, конечных передач и коробки передач). Он был подрессорен четырьмя торсионами (по два сзади и спереди). Машина получила однодисковую, постоянно замкнутую, сухую, фрикционную муфту сцепления, соединенную зубчатой муфтой с начальным валом КПП. Управление ей осуществлялось посредством педали, снижение усилия которой достигалось путем установки гидроусилителя. Т-70 выпускался с восьмиступенчатой коробкой передач. Трактор имел 8 передних и 2 задние скорости. Модель комплектовалась ленточными, сухими тормозами плавающего типа, позволяющими тормозить машину при заднем и при переднем движении. Управление тормозами осуществлялось педалями, муфтами поворота – рычагами.

Видео

Фото

Ходовая часть Т-70 включала в себя поддерживающие ролики, подвеску, гусеничные цепи, гусеничные тележки, направляющие и ведущие колеса. Гусеничные тележки изготавливались из полых лонжеронов.

Для модификаций, применяемых для уборки сахарной свеклы, на трактор устанавливали гусеничные цепи с 200-миллиметровыми звеньями со сменными втулками. Другие версии комплектовались гусеничной цепью в 300 миллиметров.

Трактор получил задний ВОМ с синхронным и независимым приводами, раздельно-агрегатную гидросистему, механизм задней навески, дополненный автосцепкой для взаимодействия с полунавесными или навесными сельскохозяйственными машинами.

Кабина у Т-70 была металлическая и закрытая, рассчитанная на двух человек. При этом одно из сидений регулировалось по росту и массе (водительское). В кабину также устанавливали зеркало заднего вида, воздухоохладитель, стеклоочиститель, отопитель и противосолнечные козырьки. Для удобства и комфорта работы с трактором здесь были крючки для одежды, термос с водой и аптечка. В ремонте и обслуживании Т-70 мало отличается от МТЗ-80. При этом дополнительные проблемы могут возникнуть при работе с ходовой системой. Главными критериями являются параметры гусеничной части: состояние опорных и поддерживающих катков, износ зубьев колес и натяжение цепей. Кишиневский тракторный завод прекратил свое существование довольно давно. Однако запчасти и комплектующие для тракторов Т-70 продолжают выпускать на заводе TRACOM¸ который был создан на базе ликвидированного предприятия в Кишиневе.

Аналоги

Аналогом Т-70 является МТЗ-80. Несмотря на то, что модель Кишиневского тракторного завода считается более «свежей», конкуренцию белорусскому варианту она проиграла. Именно последний стал массово использоваться в СССР, а затем в России.

Особенности ХТЗ-1410

ХТЗ-1410 – мини трактор, который отличается малогабаритностью, универсальностью и высокой маневренностью. Данная модель относится к 2 тяговому классу. Наилучшим образом он себя зарекомендует на небольших приусадебных участках, теплицах, парниках. Минитрактор легко агрегирует с большим количеством навесного оборудования. Также стоит отметить удобное управление, хорошую обзорность и простоту в техобслуживании и ремонте. Устройство гидравлики данного агрегата выполнено в 3-хточечной схеме. Гидрораспределитель управления может работать в 3-х режимах: «опускание», «нейтраль», «подъем».

Технические характеристики ХТЗ-1410

  • двигатель: 4-хтактный, 2-цилиндровый
  • мощность: 13,8 л.с.
  • габариты: 1910х1346х960 мм
  • вес: 800 кг
  • дорожный просвет: 300 мм
  • радиус поворота: 1,5 м
  • расход топлива: 296 г/кВт
  • грузоподъемность: 180 кг
  • охлаждение: масляное
  • КПП: 4 – вперед, 2 – назад.

Данная модель минитрактора также как и предыдущий агрегат не выпускается на сегодняшний день. Но ХТЗ-1410 имеет несколько достойных аналогов: Синтай-140 и Уралец-160.

Ознакомившись с таким кратким обзором наиболее популярных моделей минитракторов ХТЗ, становится понятно, что работать с такой техникой удобно и комфортно. К тому же простота в техническом обслуживании является весомым преимуществом, чтобы посмотреть в сторону такого помощника.

Правила эксплуатации и обслуживания

Эксплуатация Т-70 должна проводиться по таким правилам:

  • контролируйте показатели топливных датчиков на приборной панели;
  • следите за исправностью всех механизмов, своевременно устраняя поломки;
  • управляйте трактором только с закрытой дверью кабины;
  • переключение скоростей на данной модели можно производить, не заглушая двигатель — выполняйте переключение плавно, без рывков;
  • следите за состоянием аккумулятора, своевременно добавляйте электролит;
  • для разного времени года применяйте топливо по сезону (существуют специальные марки зимнего и летнего дизтоплива);
  • уровень охлаждающей жидкости не должен опускаться ниже 100 мм от верхнего торца горловины бака;
  • запрещается запуск дизеля при неисправной системе охлаждения!
  • при низкой температуре воздуха после запуска дайте двигателю прогреться — работа на холостых оборотах в течение нескольких минут.

Сроки технического обслуживание трактора Т-70 указаны в таблице ниже. Обкатку не выполняют, поскольку новые экземпляры трактора не производятся.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора.

  • Тяговый класс 0,6.
  • Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16.
  • Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Габаритные размеры и вес трактора Т-16

Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.

Марка двигателя, его параметры

Т-16 оснащен двигателем Д-16. Двигатель дизельный, первоначальная мощность его составляла 16 л.с., однако на модификации 1967 года Т-16М был установлен похожий агрегат, но с повышенной мощностью — 25 л.с.


Четырехтактный двигатель обладал воздушным охлаждением, имел заднее расположение, два цилиндра. Функцию запускающего устройства выполнял электростартер.

Двигатель Д-16 был оснащен газораспределителем, шатунным механизмом. Расход дизельного топлива в час составляет 272 г/кВт/час. Мотор снабжался топливным фильтром, фильтром тонкой очистки и пластинчатым фильтром для отсева всех возможных примесей и грубых частиц.

КПП трактора Т-16

  • Семиступенчатая КПП, механическая.
  • Минимальная скорость движения составляла 1,6 км/час, максимальная — 17,5 км/час.

    КПП трактора Т-16

Для трактора такой массы и функционала данный скоростной диапазон был оптимальным для использования на посевах культур, приусадебных территориях. Система торможения: ленточный тормоз.

Трансмиссия и ходовая часть

Сцепление фрикционного типа, однодисковое. Торможение осуществляется за счет ленточного тормоза. Особенности эксплуатации: устройство практически не применялось зимой, при низких температурах. Этому способствовали конструктивные особенности, например, расположение двигателя.

Устройство кабины

Кабина трактора Т-16 была весьма удобной. Основу её составлял каркас, на котором крепились ключевые элементы. Модификации следующих лет были усовершенствованы, и кабину оснастили крышей, дверцами, панелями со стеклами — так Т-16 стал полноценным трактором, удобным для эксплуатации. В летнее время часть конструкции можно было снять.

Каркас крепился на шасси трактора и защищал оператора от возможных повреждений при опрокидывании машины. Кроме того, он выполнял защитную функцию — оберегал оператора от выхлопных газов или дождя. Крыша кабины могла приподниматься. Присутствовали очистители стекол, щиток от солнца, крючок, на который можно повесить одежду.

Сиденье одноместное, регулируется под рост оператора, оборудовано подлокотниками и фиксированной спинкой.

Управление трактором Т-16

Процесс управления Т-16 производился нажатием на педали, крепившимися друг к другу с помощью наконечников и пальцев, а также рычагами управления, размещенным внутри кабины. Трансмиссия заднего расположения (как и двигатель).

Паспортные данные

Перед тем как приобрести данную модель машины, необходимо разобраться, какими техническими данными она обладает

Это очень важно, ведь тогда вы сможете определить, подходит техника вам или нет

Ходовая

Все элементы ходовой системы сосредоточены на лонжеронной полурамке. Соединение лонжеронов обеспечивается благодаря металлическому поперечному брусу. На него возложена роль некого ребра жесткости. Для соединения задней части лонжеронов имеется задний мост.

Гусеничное полотно получено из механизма натяжения, системы балансировки и роликов направляющего типа. Обеспечивает плавность движения подвеска. Она является промежуточным звеном между гусеничными тележками и рамой.

Данная статья описывает габариты трактора мтз 82.

Двигатель

Для представленной модели характерен мотор с 4 цилиндрами. Развивать он способен мощность до 78 л.с (вдвое меньше, чем у Нью Холланд). Расход горючего составляет 190 г/л час. Вместительность бака для топлива составляет 160 л.

На машинах старого образца имеется вспомогательный бензиновый мотор. Благодаря ему удается активировать основной дизель. Но в современных моделях данная схема отсутствует. Вместо бензинового мотора установлен электростартер.

Чтобы можно было работать в холодное время хода, имеется система холодного запуска. Такой трактор не требует особого качества горюче-смазочных материалов.

Трансмиссия

Для этого трактора характерна механическая коробка передач. Она обладает 7 передними скоростями и 2 задними. Соединение блока трансмиссии и двигателя осуществляется при помощи однодисковой муфты. Для управления трансмиссией предусмотрена педаль, которая связана с гидроусилителем. Благодаря этому удается плавно переключать скорости и не разрывать мощность.

Навесное оборудование для мтз 82 цена и технические характеристики указаны в статье.

Управление рулем

Регулирование и контролирование поворот машины осуществляют многодисковые муфты. Их установка ведется на шлицевых соединениях заднего моста. Также для полноценного поворота трактора имеется тормозная система плавающего и ленточного типа.

Рулевое управление предполагает наличие 2 рычагов и гидроусилителя. Подобная схема предполагает некоторые сложности. В данном случае требуется посуточный контроль состояния муфт и тормозов. Конструкция данного узла предполагает наличие соприкасающихся деталей, которые очень быстро изнашиваются. Если у рычагов управления возникнет люфт, то это приведет к отсоединению муфты, что не даст сделать разворот трактору.

Роторные косилки на мтз 82 цена и технические данные указаны в статье.

На видео – трактор т 70с, технические характеристики:

Гидравлика

Для представленной модели трактора характерна мощная гидравлическая система. Она предполагает наличие двух маслопроводов: низкого и высокого давления. Эти детали соединены между собой гибкими шлангами. Также имеется емкость, в которой и находится масло. Гидравлическая жидкость распределяется по деталям машины благодаря работе насосной станции, пневмоцилиндров и цилиндров.

В данной статье можно увидеть весь модельный ряд трактора Челленджер.

Гидравлическая система функционирует следующим образом: насос начинает работать и всасывает гидравлическую жидкость из емкости. Он направляет ее к распределителю, а тот – к необходимому цилиндру. Результатом такой слаженный работы становится подъем и опускание навесного приспособления. Если использовать дополнительные агрегаты нет необходимости, то масло аналогичным образом возвращается в емкость.

Навесное оборудование

Трактор Т-70 оснащен 2 приводами ВОМ:

  • независимым или редукторным, который дает 2 скорости вращения – 540 и 1 тс. об./мин;
  • синхронным –на каждый метр хода создает 5,34 оборота.

Функционирование навесного оборудования гарантируется гидравлической системой – гидронасосом, гидрораспределителем, цилиндрами, расходником.

За счет ВОМов и гидравлики трактор Т-70 совместим с:

  • плугами;
  • окучниками;
  • культиваторной фрезой;
  • картофелекопалкой и сажалкой;
  • бороной;
  • сеялкой;
  • граблями и вилами;
  • косилками;
  • опрыскивателями;
  • рассеивателями удобрений.

Прицепы и телеги соединяются с трактором Т-70 через трехточечную навеску.

Эксплуатация агрегата с передней лопатой-отвалом, фронтальным погрузчиком (куном), бульдозерными и трелевочными навесками возможна только после серьезных переделок (как на видео).

Особенности работы и устройство трактора

Модель имеет четырехтактный двигатель на дизельном топливе с четырьмя цилиндрами (также как и трактор МТЗ 82). Используется жидкость для охлаждения. Включается с помощью пускового устройства и электрического стартера.

Ходовая часть представлена следующими элементами:

  • Цепи гусеничные;
  • Подвески;
  • Все колеса;
  • Тележки гусеничного типа;
  • Ролики для поддержки.

Сцепление разработано с помощью фрикционной муфты – с одним диском, сухой и постоянно замкнутой. Коробка передач на «восемь ступеней» оснащена скользкими шестернями, установленными между задним мостом и основной передачей. Схема переключения передач трактора Т 70с проста и расчерчена непосредственно в зоне видимости.


Поворотный механизм Т-70С

Мостом с задней стороны являются поворотные механизмы, центральная передача в форме конуса, тормозная система и редуктор ВОМ. Для данного агрегата установлены ленточные тормоза. Они позволяют тормозить вне зависимости от хода педали для управления тормозами.

В целом, трактор применяется при работе с пропашными культурами. Если установить прицепную и полунавесную конструкцию, то появляется возможность выполнять целый перечень работ. К примеру, обрабатывать виноград или сахарную свеклу. Работы общественного назначения также по плечам трактору Т-70С.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
