Трактор ЮМЗ 6

История создания трактора ЮМЗ-6

Первые образцы данной модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом для описываемого трактора стал МТЗ-5, который был разработан конструкторским бюро Минского тракторного завода. Данная модель производилась на ЮМЗ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие машине высокие эксплуатационные характеристики.

Тракторы ЮМЗ-6 выпускался серийно, начиная с 1970 года, последний экземпляр покинул конвейер завода в 2001 года. В процессе производства в конструкцию вносились разнообразные изменения, всего были разработаны четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора была настолько удачной, что ее заинтересовались за рубежом. В частности в 1974 году технологическая документация была приобретена у Советского Союза шведской компанией Вольво. На базе ЮМЗ-6 была разработана модель Volvo BM-700, которая выпускалась с 1976 по 1982 год. Данная техника отлично себя зарекомендовала в сложных климатических условиях Скандинавии.

Трактор ЮМЗ-6Л выпускался с 1970-1978 год.

Последний трактор этой серии в модификации ЮМЗ-6АКМ-40.2 покинул заводской конвейер в 2001 году и был снят с производства как морально и технически устаревший. На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описываемый трактор выпускался более 30 лет, что говорит о значительном потенциале.

Это интересно: Что нужно для замены удостоверения тракториста-машиниста

Навесное оборудование

Трактор изначально проектировался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

Навесное оборудование, адаптируемое к трактору, делится на три категории:

  • сельскохозяйственное оборудование – сеялки, плуги, культиваторы, бороны;
  • строительное оборудование – компрессоры, сварочные системы, подъемники, прочее;
  • транспортное оборудование – прицепы, тележки, цистерны.

Навесное оборудование сопрягается с трактором посредством следующих элементов:

  • вал отбора мощности силового агрегата;
  • фиксатор;
  • тягово-сцепной агрегат СА 1, оснащенный блоком управления, установленным в кабине.

Трактор оборудован системами, позволяющими подсоединять электрические, гидравлические и пневматические устройства. Возможность работы с навесным и транспортным оборудованием значительно расширяет возможности машины и сферы ее использования.

Трактор ЮМЗ-8040 – технические характеристики агрегата

Этот компактный колесный трактор от бренда ЮМЗ нашел широкое применение в аграрном секторе, лесозаготовительной промышленности и строительстве. При необходимости агрегат можно оборудовать малогабаритным ковшом, что дает возможность использовать его на открытых и закрытых складах различных предприятий,

В сельском хозяйстве этот представитель модельного ряда ЮМЗ активно эксплуатируется в целях вспашки почвы и подъема целины, предпосевной подготовки грунта, окучивания, боронования и посева участков, сбора и перевозки урожая, а также распределения удобрений, скашивания травы, подготовки и перевозки тюков с сеном. Более детально о возможностях трактора ЮМЗ-8040 расскажет видео.

Несмотря на скромные габариты, трактор обладает довольно высокой грузоподъемностью, которая составляет 2,5 т. В конструкцию модели вложен мотор марки Д-243-436 рабочим объемом 4,75 л, который способен раскручивать коленчатый вал до скорости 2200 об/мин. Скромный расход горючего и неприхотливость к качеству топлива делают эту модель от бренда ЮМЗ довольно популярной среди владельцев небольших и крупных угодий.

В комплектацию трактора входит механическая коробка переключения передач, которой также оснащен популярный в народе трактор К-700. Применение надежных запчастей при разработке этой КПП свело к минимуму поломки механизма и упростило его ремонт своими руками.

Простая конструкция трактора позволяет его владельцу самостоятельно осуществить любые виды обслуживания техники. При необходимости фермером может быть выполнена настройка карбюратора, регулировка клапанов трактора ЮМЗ и другие виды работ.

Основные заводские параметры трактора включают:

  • максимальная мощность – 83 л. с.;
  • емкость топливного резервуара – 115 л;
  • расход горючего – 4,1 л;
  • количество скоростей – 9 передних/3 задние;
  • скорость передвижения – в диапазонах 2–33 км/ч.;
  • вес – 4,1 т.

Этот трактор оборудуется небольшой удобной кабиной с рулевым управлением, рычагами переключения основных механизмов, удобным сиденьем, а также система обогрева и вентиляции. Широкий радиус обзора с водительского места позволяет более тщательно контролировать процесс выполнения работ.

Технические характеристики

Конструкция ЮМЗ-6

ЮМЗ-6 имеет классическую конструкцию, основой которой является полурама, состоящая из двух мощных швеллеров и так называемого бруса. К полураме болтами прикреплен корпус трансмиссии, а двигатель ЮМЗ-6, коробка и мост представляют собой некое единое целое, стянутое болтами.  Двигатель также прикреплен к полураме.

В инструкции трактора в строке “Назначение” значится: “Трактор сельскохозяйственный, универсально-пропашной и транспортный”.

Кабина

Кабина ЮМЗ достаточно удобна для трактора второй половины прошлого века. Она достаточно просторная и светлая, имеет хорошую герметичность, остекление по кругу, открывающееся заднее окно и верхний люк. Кабина ЮМЗ-6 крепится к раме с помощью резиновых амортизаторов. Оснащение кабины тоже достаточно приличное – плафон освещения, отопитель, вентилятор, аптечка, инструментальная сумка и даже термос для напитков. Руль ЮМЗ регулируется по высоте и углу наклона, оснащен гидроусилителем.

Стоит отметить и тот факт, что в 1974 году техническую документацию трактора ЮМЗ выкупили шведы и с 1976 года стали производить модель трактора Volvo BM-700, которая являлась по сути глубокой модернизацией ЮМЗ-6.

Передний мост ЮМЗ достаточно прост, но надежен; имеет одну точку крепления в переднем брусе. А вот колейность можно менять с шагом 10 см, при этом увеличивая или уменьшая ширину моста. Можно также раздвинуть и задние колеса.

Как и на любом многофункциональном тракторе на ЮМЗ-6 установлен ВОМ – вал отбора мощности. С помощью него можно совершать целый ряд работ в сфере сельского хозяйства и строительства.

Двигатель

Двигатель ЮМЗ-6 – дизельный Д-65 – поршневой четырехтактный четырехцилиндровый. Это двигатель с рядным вертикальным расположением цилиндров, оснащенный непосредственным впрыском топлива. Двигатель ЮМЗ-6 имеет объем 5 литров и мощность 60 л.с, обороты от 1400 – 1600 в минуту.

Двигатель славился своей надежностью, хотя этим могли похвастаться многие советские трактора.

Коробка передач

Хотя коробка ЮМЗ-6 – пятиступенчатая, реальная максимальная скорость трактора – 25 км/ч. Конструкция коробки передач позволяет двигателю работать при стоячем положении машины и включенной муфте сцепления, имеет пониженный редуктор.

Из-за того, что коробка передач ЮМЗ имеет корпус, отлитый вместе с корпусом заднего моста, это затрудняло ремонт, так как в то время подъемников и прочего оборудования еще не было.

Трактор оснащен раздельными барабанными тормозами, что позволяет упростить управление и маневрирование – можно подтормаживать разные колеса. ЮМЗ-6 не боится бездорожья благодаря системе блокировки заднего дифференциала.

В 1974 году Трактору ЮМЗ-6 был присвоен “Знак качества”

Навесное оборудование для ЮМЗ 6

Этот трактор универсальный и готов к работе с различными видами оборудования, как навесным и полунавесным, так и с прицепным.

Навесное оборудование для ЮМЗ можно разделить на три типа:

  • Сельскохозяйственное: бороны, плуги, сеялки, культиваторы.
  • Оборудование для строительных работ: компрессоры, сварочные аппараты и прочее.
  • Оборудование для перевозки грузов: прицепы и полуприцепы, емкости и т.д.

Для соединения с навесным оборудованием трактор ЮМЗ 6 оснащен следующими устройствами:

  • Фиксатор для транспортирующих средств
  • Вал отбора мощности
  • Прибор СА-1 тягово-сцепной со специальным пультом управления в кабине трактора.

Трактор имеет все устройства для подключения разнообразных систем оборудования – гидравлические, пневматические и электрические. Хорошая оснащенность повышает в разы производительность труда и снижает трудозатраты.

Технические характеристики

Машина юмз 6 и её технические характеристики имеют следующие значения:

  • эксплуатационная масса — 3,895 т;
  • тяговое усилие — 14,0 кН;
  • скорость передвижения — 24,5 км/ч;
  • число передач — 6;
  • радиус поворота — 5,0 м;
  • колёсная база — 2,45 м;
  • максимальный вес прицепа — 6,0 т;
  • диапазон рабочих температур — от -40 до +40 С;
  • дорожный просвет: передний мост — 0,45 м, задний мост — 0,64 м;
  • глубина брода, которую способен преодолеть трактор — 0,8 м;
  • габариты трактора: длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
  • ёмкость топливного бака — 90,0 л;
  • объём системы охлаждения — 29,0 л.

Обслуживание техники

«ЮМЗ 6» отличается высоким уровнем надёжности и нетребователен к качеству горючего, но, как и любая техника нуждается в периодическом обслуживании. В эту категорию работ входят следующие мероприятия: проверка дееспособности главной передачи, контроль работы заднего моста, устранение люфтов рулевого управления, проверка коробки переключения передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор устанавливался четырёхтактный дизельный двигатель юмз без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

  • «Д-242-71». Его мощность составляла 62 л.с, рабочий объём достигал 4,75 л, крутящий момент — 241 Нм;
  • «Д-65». Мощность данного агрегата составляла 60 л.с, рабочий объём — 4,94 л, величина крутящего момента имела значение 270 Нм.

Для данных типов двигателей расход топлива юмз 6 составляет 245 г/кВт в час.

Кабина трактора юмз 6

Особенности кабины

Кабина трактора смонтирована на раму при помощи специальных амортизаторов, изготовленных из резиновых компонентов. Её внутреннее пространство состоит из следующих компонентов:

  • подпружиненного кресла машиниста;
  • рулевого устройства, с возможностью изменения высоты и угла наклона;
  • рычагов управления;
  • педалей сцепления и тормоза;
  • приборной панели, на которой расположены датчики контроля дееспособности всех систем и рабочих органов.

Обязательно почитайте: Трактор МТЗ 921

Кабина оборудована крупными зеркалами заднего вида и элементами защиты от попадания солнечных лучей. За климат-контроль отвечают отопительное устройство и вентиляторы. В комплектацию входит ёмкость для воды и приспособление для её закрепления в кабине.

Неисправности ЮМЗ-6

Несомненными преимуществами трактора стали надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном техническом обслуживании трактор мог бесперебойно работать долгие годы без необходимости проведения капитального ремонта. Так ресурс двигателя до капремонта был установлен в размере 10 тысяч моточасов. Ресурс машины, установленный заводом-изготовителем, составлял 10 лет, однако и сегодня, когда трактор уже давно снят с производства, на сельскохозяйственных и промышленных предприятиях можно встретить немало машин, многократно превысивших установленный ресурс.

К числу проблемных узлов относится сцепление, зачастую отказывающее из-за ускоренного износа фрикционных накладок, возникающего вследствие повышенных нагрузок на ЮМЗ-6.

Другой часто возникающей неисправностью является износ и прогорание форсунок топливной системы, что приводит к сбоям впрыска топлива.

Не отличается надежностью и гидроусилитель руля. Проблемы здесь возникают вследствие поломок насосной системы и разрушения клапана распределения гидроусилителя.

Во избежание возникновения серьезных поломок, требующих дорогого ремонта, рекомендуется своевременно и качественно проводить регулировку клапанов и сцепления, а также производить замены неисправных и прогоревших форсунок топливной системы.

Запасные части и ремонтные комплекты трактора представлены на рынке в достаточном количестве. Стоимость запчастей невелика, что позволяет без проблем и существенных затрат производить ремонт любой сложности.

Модификации трактора ЮМЗ 6

Конструкторы Южмаша весь период производства трактора трудились над улучшением его эксплуатационных характеристик. Создано четыре модификации машины:

6Л, годы производства 1970-1978.

Первый трактор в серии. Конструктивно это практически полный аналог базовой модели МТС-5, имеется чисто декоративное отличие в виде закругленной решетки радиатора.

6АЛ, 1978-86 гг.

Трактор 6-АЛ еще сохраняет многие «исходные черты», но в нем значительно усовершенствовали и доработали тормозную систему, изменился дизайн радиаторной решетки, приборной панели. Производитель внедрил регулируемую по высоте и углу наклона рулевую колонку, форма капота трактора поменялась на прямоугольную.

6К, 1986-93 гг.

Как уже упоминалось, это промышленный трактор, лишенный навески сзади. В нем предусмотрели механизмы крепления экскаваторного оборудования и/или ножа бульдозера. Хотя изначально предполагалось исключительно промышленное применение, позднее была создана и сельскохозяйственная модификация трактора без изменения индекса.

6АК, 1993-2001 гг.

Самая современная модель трактора – с оптимизированной кабиной и доработанным управлением; в частности, руль получил новый механизм регулировки. Гидравлическая система также подверглась модернизации, получив силовой и позиционный регулятор.

Особенности устройства

Основная часть остова трактора – пара жестко сцепленных брусом швеллеров, служащая опорой для агрегатов и элементов. Корпус коробки переключения передач содержит, помимо собственно КПП, понижающий редуктор в переднем отсеке и ВОМ, дифференциал и управление тормозами – в заднем.

Особенности эксплуатации и обслуживания

Эксплуатация трактора ЮМЗ проводится с соблюдением таких правил:

  • переключение передач производится только при выключенном сцеплении;
  • холостой ход двигателя по времени не должен превышать 15 минут;
  • после уменьшения нагрузки дайте двигателю поработать несколько минут в режиме малой нагрузки, и лишь затем выключайте его;
  • при движении трактора в кабине может размещаться только один человек;
  • регулярно выполняйте смазывание механизмов, ключевых узлов трактора, используйте универсальную смазку (со специальной маркировкой для разного времени года);
  • пусковой двигатель активируйте только тогда, когда рычаг КПП находится на нейтрали;
  • для пускового двигателя разрешается использовать бензин А76, А72, за неимением такого — А92, чтобы создать горючую смесь для работы ПД, смешайте 20 частей бензина и одну часть масла для дизельных двигателей, а затем влейте в пусковой двигатель;
  • топливо нужно отстоять около 48 часов прежде, чем заливать в бак дизельного двигателя;
  • масло для ДД — ГОСТ 305-82, масло для ПД — по ГОСТ 2084-77;
  • для коробки передач — ТЭП-15 или ТАП-15В.

Техническое обслуживание трактора ЮМЗ6 выполняется контроль состояния таких параметров:

  • давление в шинах;
  • контроль механизма задней навески;
  • уровень топлива;
  • контроль движения всех механизмов, состояние креплений;
  • работа двигателя;
  • сезонное ТО по необходимости;
  • раз в год — профилактика поломок КПП.

Для новых моделей требуется обкатка для увеличения срока эксплуатации трактора, чтобы все детали притерлись и вошли в пазы. Данная процедура занимает около 6-8 часов, в течении которых трактор эксплуатируется на 50 % своей мощности. По завершению процедуры необходимо заменить моторное масло.

По окончании сезона работы, трактор необходимо законсервировать. Его надо очистить, поставить его в сухое место, слить масло, отсоединить провода свечей зажигания и смазать детали чтобы не формировалась коррозия.

Основные неисправности тракторов ЮМЗ и их устранение

Далее мы рассмотрим основные неисправности, которые могут возникнуть в процессе эксплуатации тракторов ЮМЗ, а также способы их устранения:

  • не запускается мотор — возможно, он недостаточно прогрет либо произошел засор топливных фильтров;
  • дизельный двигатель функционирует с перебоями, не выходит на полную мощность — следует проверить топливный фильтр, состояние топливного насоса;
  • барахлит пусковой двигатель — проверьте болты карбюратора, замените прокладку, проконтролируйте состояние свечи, при необходимости очистите свечу от нагара или замените;
  • навесное устройство не держится в поднятом состоянии — замените уплотнители, изучите состояние соединителей шлангов.

Трактор ЮМЗ-8040 – возможности модели

Этот популярный трактор ЮМЗ с передним ведущим мостом предназначен для выполнения пахоты, культивирования, боронования, опрыскивания и других распространенных сельскохозяйственных работ. Спецмашина оснащена мощным навесным механизмом с гидравлическим приводом, который позволяет устанавливать на спецмашину погрузчики, отвалы и экскаваторные стрелы. Более детально о возможностях трактора расскажет видео.

В оснащение сельхозагрегата входит двигатель Д-243-436, дополненный электростартерным запуском и непосредственной системой впрыска горючего. Для непрерывного питания электрооборудования в комплектацию трактора входят 2 аккумуляторные батареи 6СТ-90А.

Муфта сцепления спецмашины – фрикционная, сухая, 2-поточная. Она дополнена 2-скоростным редуктором полунезависимого ВОМ, позволяющим использовать сразу несколько навесных орудий. При этом общий грузоподъемный вес оборудования не должен превышать 2,5 т.

В перечень заводских параметров сельхозмашины ЮМЗ входит:

  • мощность – 78 л. с.;
  • рабочий ресурс двигателя до ближайшего ремонта – 9000 ч;
  • клиренс – 65 см;
  • количество рабочих скоростей – 7 передних/2 задние;
  • эксплуатационная масса без навесного оборудования – 4,2 т.

В заводском оснащении трактора предусмотрена безопасная отапливаемая кабина, установленная на жестком каркасе. В ней расположены органы управления, система вентиляции воздуха, мягкое водительское сиденье, а также термос и аптечка.

Кабина

Трактор получил вполне комфортную и эргономичную для своего времени кабину с шумоизоляцией. Благодаря круговому остеклению с рабочего места тракториста обеспечивается отличный обзор. Достаточная герметичность просторной кабины препятствует попаданию в салон пыли при работе на строительных площадках. Естественная вентиляция осуществляется через люк на крыше и открывающееся заднее окно.

Рулевая колонка трактора регулируется по высоте и наклону. Руль оснащен гидроусилителем. В кабине установлены плафон освещения, отопитель, электровентилятор. Салон комплектуется аптечкой, сумкой с комплектом инструментов и термосом.

Кабина крепится к шасси через резиновые амортизаторы, что позволяет снизить вибрацию и жесткость подвески.

Габаритные параметры

Рассмотрим габариты трактора ЮМЗ-6, а также сколько весит ЮМЗ экскаватор ЭО 2621, оборудованный отвалом и ковшом обратной лопаты.

Размеры трактора ЮМЗ-6:

  • длина — 4,165 м.;
  • ширина — 1,88 м.;
  • высота — 2,49 м.

Масса составляет 3400, 3700, 3900 кг.

Масса прицепа, допустимая для его эксплуатации в паре с ЮМЗ-6 – 6 тонн.

Экскаватор ЭО 2621, созданный на базе трактора ЮМЗ-6АК, имеет следующие параметры:

  • длина — 6,9 м.;
  • ширина — 2,3 м.;
  • высота — 3,8 м.

Масса машины — 5600 (±10) кг.

Параметры навесного оборудования экскаватора ЭО 2621

  • Обратная лопата имеет емкость ковша — 0,25 м3, максимальный радиус копания — 5,2 м, глубину копания – 4,15 м, и максимальную высоту выгрузки в транспортное средство — 3,7 м.
  • Бульдозерный отвал с шириной захвата – 2 м, и глубиной врезания – 0,15 м.

Вес экскаваторной установки ЮМЗ без трактора будет равен 1,7 тонны.

Обзор модификаций

Для того, чтобы лучше понять особенности технических характеристик каждой модели, необходимо обратить внимание на приставку возле названия:

  • Первые трактора назывались ЮМЗ-6Л. Внешне, они были очень похожи на 50 Беларуса;
  • После была выпущена ЮМЗ-6АЛ. На ней была установлена улучшенная приборная панель, появилась возможность настройки положения руля по высоте, кожух двигателя выполнен в прямоугольной форме и установлены улучшенные тормоза.
  • Трактор ЮМЗ-6К предназначен для эксплуатации исключительно с передним навесным оборудованием. Задняя сцепка у этой модели отсутствует, поэтому применяется он в качестве экскаватора для вырывания глубоких траншей и котлованов или бульдозера для выравнивания песчано-гравийных смесей и погрузки сыпучих материалов.
  • На ЮМЗ-6АК была установлена новая версия кабины с увеличенной обзорностью и возможностью настройки режима работы гидравлического насоса;
  • Есть еще два варианта маркировки буквами М и Л, которыми обозначаются трактора с электрическим стартером и карбюраторной системой запуска, соответственно.

За свою длительную историю техника ЮМЗ находила применение в самых различных отраслях народного хозяйства, начиная от фермерских и животноводческих владений, до городских коммунальных и строительных служб.

Стоимость трактора ЮМЗ

Многих будущих владельцев интересует вопрос, сколько будет стоить новая модель трактора ЮМЗ-6. А ответа здесь нет, поскольку последний представитель этой модели был выпущен в 2001 году.

Но сколько бы вы не искали модель, необходимо понимать, что качественная рабочая машина будет стоить около 3 тысяч у.е. Если Вы нашли цену ниже, то обязательно полностью проверьте на работоспособность эту машину.

Трактор ЮМЗ-6

Агрегат был разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5. Завод этот в прошлом работал на оборонную промышленность, и его продукция (в том числе и трактора) славилась высокой надежностью. Правила военной приемки были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года предприятие выпустило уже сто тысяч экземпляров.

Компоновка трактора является классической, с полурамой, на которой находятся передний мост и дизельный четырехтактный двигатель. Кабина располагается в задней части агрегата.

За всё время, что производился данный трактор отечественного производства, было создано несколько модификаций (в том числе экскаватор и бульдозер).

Назначение

Трактор приспособлен для работы в большом температурном диапазоне. Он отлично запускается на сорокаградусном морозе (предельная температура) и выдерживает жару до плюс сорока. Кроме сельхозработ широкого профиля, он используется на производстве, в строительстве, при выполнении коммунальных работ, а также как транспортное средство. Прикрепление разнообразного навесного и прицепного оборудования увеличивает возможности трактора.

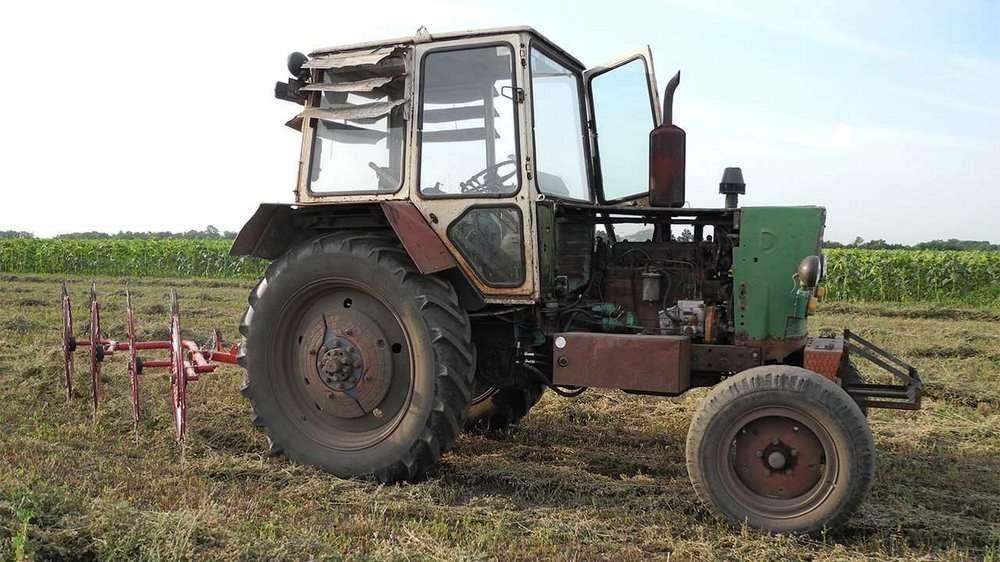

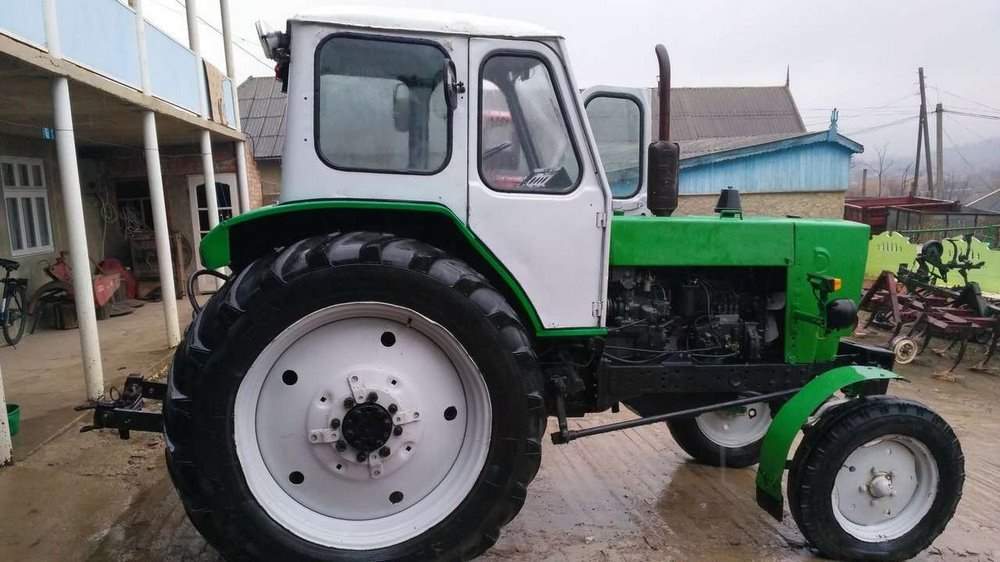

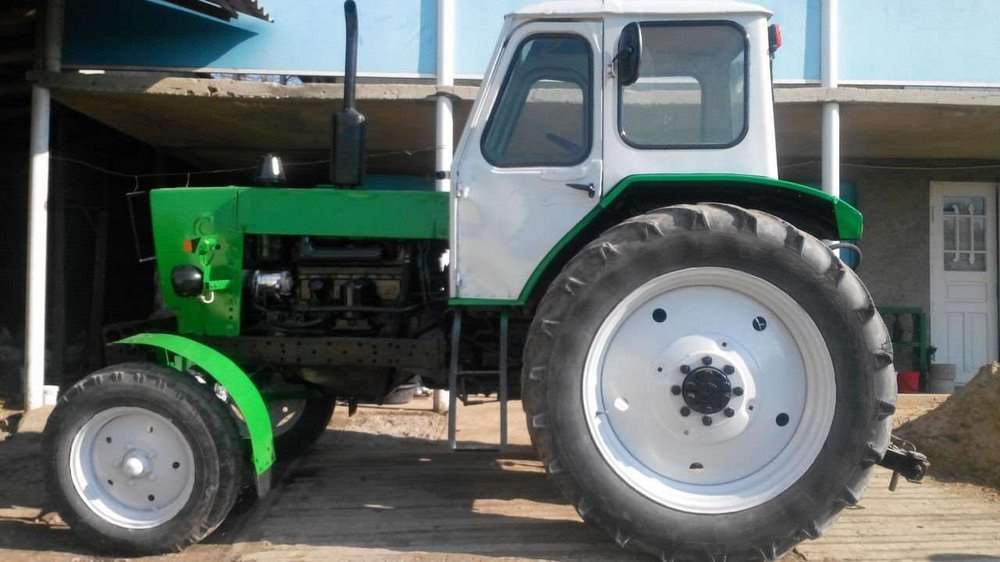

Фото трактора ЮМЗ-6

Устройство часто применяют в качестве привода для переносного и стационарного оборудования. Оснащенное прицепом, оно может перевозить различные грузы. А если снабдить его бульдозерным отвалом или экскаваторным ковшом, можно использовать машину при строительстве и ремонте дорог.

Плюсы и минусы модели

Преимущества:

  • Высокая надежность и хорошее качество всех комплектующих.
  • Тихий и плавный ход экономичного мотора, наличие у него декомпрессора, быстрый запуск даже в мороз.
  • Двигатель легко снять для ремонта и профилактики.
  • Крепкие задние ступицы и полуоси, отличная блокировка.
  • Простота конструкции и доступность запчастей.

Недостатки (по мнению владельцев):

  • Жесткая ходовая часть.
  • Не очень высокое число оборотов вала двигателя.
  • Мотор не приспособлен к длительной работе с отсутствием нагрузки (коксуется).

История создания

Еще в годы Великой Отечественной войны в Днепропетровске стартовало строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на производство продукции военно-промышленного комплекса. «Южный машиностроительный завод» стал одним из ведущих предприятий советского ВПК. Здесь было налажено производство ракетной техники, космических аппаратов, двигателей, Наряду с военной продукцией, «Южмаш» выпускал и гражданскую технику – оборудование, трактора.

В основу модели трактора ЮМЗ-6 была заложена концепция машины МТЗ-5 «Беларус», выпускаемой Минским тракторным заводом. Модернизированная и доработанная конструкция оказалась очень удачной и востребованной. Достаточно отметить, что спустя два года после начала серийного производства, с конвейера «Южмаша» сошел 100-тысячный трактор.

Не последнюю роль в успехе модели сыграл и фактор принадлежности завода к ВПК – здесь действовала строгая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

Устройство и технические характеристики

Трактор ЮМЗ-6 по техническим характеристикам относится к категории машин тягового класса 1,4 т. Конструкция трактора классическая, передний мост и двигатель установлены на полураме, жестко закрепленной на картере сцепления и коробки передач. Картер коробки является частью силовой конструкции машины. В устройстве трактора ЮМЗ-6 применена 2-поточная муфта сцепления, позволяющая обеспечивать отдельное управление валом привода навесного оборудования.

Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонн. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата. Для изменения развесовки применяется установка дополнительных грузов.

Двигатель

На тракторе устанавливались 2 типа дизельных двигателей:

  • 60-сильный ЮМЗ Д-65 с рабочим объемом 4940 см³;
  • 62-сильный Д-242 с рабочим объемом 4750 см³.

Оба мотора 4-цилиндровые, оснащены жидкостным охлаждением. Система смазки принудительная, запас масла и насос расположены в картере двигателя. Двигатели не имеют турбокомпрессора, для впрыска топлива применяется механический насос с центробежным регулятором.

Расход топлива ЮМЗ-6 зависит от состояния дозирующей аппаратуры и характера выполняемых работ. Заводское значение потребления в час составляет на холостом ходу 5,6 л. Трактор «петушок» (с экскаваторной стрелой) расходует до 14,4 л дизельного топлива в час.

Для запуска силовой установки применяется бензиновый мотор ПД-10 или электрический стартер. Мощность двигателя ПД-10 составляет 10 л.с. Тип запуска отражается в описании модификации — Л (бензиновый стартер) или М (электрический). Ремонт двигателя не требует специального оборудования и оснастки и может производиться в авторемонтных мастерских.

Трансмиссия

На тракторе применяется механическая 5-скоростная коробка передач. Для передачи крутящего момента на КПП ЮМЗ используется 1-дисковое сцепление. Управление коробкой и сцеплением выполняется из кабины оператора. Рядом с рычагом размещена схема переключения передач, облегчающая работу оператора.

Включение блокировки выполняется нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

Машины ЮМЗ с передним ведущим мостом собираются владельцами с использованием элементов от колесных тракторов Т-40. От Т-40 используется передний мост, раздаточный редуктор и карданная передача. Привод 4х4 реализуется от шестерни 2 передачи, установленной на вторичном валу коробки передач. Включение ПВМ (переднего ведущего моста) выполняется отдельным рычагом.

Ходовая часть

На тракторе установлена передняя балка качающегося типа. На концах балки смонтированы выдвижные элементы, используемые для регулировки колеи. На балке размещены органы управления передними колесами. Рулевое управление ЮМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидравлическим усилителем.

Задние колеса установлены на картере коробки передач без подвески. Регулировка колеи выполняется перемещением ступицы по шлицам полуосей. Давление в шинах заднего моста пониженное. Благодаря этому улучшается проходимость машины, а также снижаются вибрации, передаваемые на трактор.

Гидравлика

На машине применена раздельная гидросистема, позволяющая управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различное сельскохозяйственное и промышленное оборудование. Источником давления является шестеренный насос, расположенный на двигателе. Насос обладает производительностью в пределах 44-49 л/мин при давлении 20 МПа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
