Масса автомобиля УАЗ 469

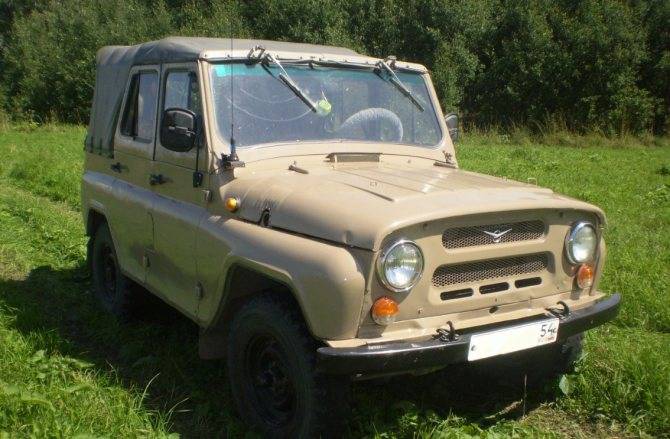

Легендарная 469 модель

УАЗ 469 – легендарный советский автомобиль. Появившись на дорогах страны, он изменил понятие советских граждан о проходимости и вместимости легкового авто.

Этот «козлик», как ласково называли его военнослужащие, мог поднять вес в 800 кг и завезти его на любую высоту. Через 2 года после постановки на конвейер 3 автомобиля УАЗ 469, в обычной заводской комплектации, без лебедок и цепей противоскольжения, покорили самую высокую гору Европы – Эльбрус.

История создания

С 1952 года Ульяновский автомобильный завод производил легковые автомобили ГАЗ 69 и ГАЗ 69А. Первая модификация была предназначена для армии, а вторая – для нужд сельского хозяйства. Различия были только в исполнении салона: у военной версии он был 8-местным, а у гражданской – 5-местным. Обе машины были созданы на элементной базе модели ГАЗ М 20 «Победа». Обладая неплохой проходимостью, эти автомобили имели несколько существенных недостатков. Во-первых, на обеих модификациях не было салонных обогревателей, что в условиях нашего сурового климата затрудняло эксплуатацию ГАЗ 69 в холодное время года. Во-вторых, на этих машинах стоял двигатель ГАЗ 11, невероятно прожорливый и маломощный. Кроме того, военных не радовал и маленький клиренс, всего 210 миллиметров. В условиях настоящего бездорожья командирская машина тонула в грязи там, где проезжали армейские грузовики и бронетехника. В связи с этим уже в середине 50-х годов появилась идея о замене этого джипа. В 1958 году был разработан прототип УАЗ 460, но в серию он так и не пошел.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

• длина – 4025 мм;
• ширина – 1805 мм;
• высота – 2015 мм;
• колесная база – 2380 мм;
• колея – 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

• масса в снаряженном состоянии – 1650 (1540) кг;
• полная масса – 2450 (2300) кг;
• наибольшая масса буксируемого прицепа – 760 (760) кг;
• максимальная нагрузка на переднюю ось – 1020 (965) кг;
• максимальная нагрузка на заднюю ось – 1430 (1335) кг;
• вес возимого топлива – 62,5 (62,5) кг.

• крейсерская скорость по бездорожью – 30 км/ч;
• максимальная скорость по шоссе – 100 км/ч.

Армейский внедорожник мог перевозить 7 солдат и 100 кг груза, вес багажа при перевозке 2 солдат составлял 600 кг.

В середине 80-х годов была проведена модернизация. Автомобиль получил новые двигатели:

• УМЗ 414 – мощностью в 77 лошадиных сил;
• УМЗ 417 – мощностью в 80 лошадиных сил.

Кроме того, прежние тормоза сменили на двухконтурные с сигнализатором. Были заменены:

• печка;
• коробка переключения передач;
• карданные валы;
• фары;
• ведущие мосты;
• рулевая колонка;
• стеклоомыватели.

Вес и габариты машины не изменились. Скорость увеличилась до 120 км/ч.

• О проекте
• Справочник
• Библиотека
• Каталог компаний
• Отзывы
• Консультации
• Задать вопрос

Делитесь фотографиями и оценивайте фотографии других пользователей

Мы собрали подборку видео о ремонте и обслуживании автомобилей УАЗ

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

Достоинства автомобиля

1. Уверенно преодолевает проблемные участки дорог и бездорожье за счет значительного просвета до дорожного полотна, хороших показателей геометрической проходимости, механического (жесткого) подключения переднего моста.
2. Обладает достаточной тягой на низких оборотах.
3. Для своего веса и заложенных в конструкции условий эксплуатации экономичен в потреблении низкооктанового топлива – 16 л на пройденные 100 км.
4. Прост в обслуживании и ремонте. Узлы и механизмы, запасные части к ним недефицитны и недороги. Допускают замену и ремонт в «полевых» условиях.

Цена на УАЗ-31512 всегда находилась в рамках стоимости бюджетного автомобиля с приемлемыми техническими характеристиками. Это преимущество, по отзывам владельцев грузовика, наиболее важное.

Технические характеристики

Для автомобиля УАЗ 469 мощность двигателя имеет первостепенное значение. Более мощный силовой агрегат всегда сможет быстрее преодолеть тяжелые участки дороги и развить высокую скорость на трассе с твердым покрытием. Немаловажным показателем является расход топлива.

Чем больше топлива жрёт машина, тем меньший у нее запас хода при стандартных топливных баках. Следовательно, необходимо чаще заправляться, терять драгоценное время. И второй минус – необходимо больше средств выкладывать на топливо. Экономичный автомобиль с неприхотливым двигателем снижает расходы для своего владельца.

Технические характеристики	Значение
Марка мотора	УМЗ-451МИ
Тип	Бензиновый
Число цилиндров	4
Число клапанов	8
Объем	2445 см³ / 2,5 литра
Сечение цилиндра	92 мм
Мощность	75 л. с.
Питание	Карбюратор К-129В
Расход	16 литров/100 км
Степень сжатия	6,7
Ресурс	150 000 км
Смазочные материалы	Масло минералка и полусинтетика
Вес	167 кг

Кузов и его элементы

Крепится к раме через резиновые вкладыши, амортизирующие разрыв и сжатие. Цельнометаллическая открытая конструкция с жестким или мягким (тканевым) верхом. Задний борт откидной.

Два сиденья спереди имеют трехточечное крепление к полу кузова, регулируются, сдвигаясь вперед/назад и по наклонам спинки.

За жестко закрепленным трехместным задним сиденьем могут устанавливаться два дополнительных одноместных.

Кузов оборудуется системами отопления и вентиляции.

Технические параметры УАЗа-31512-010 полностью идентичны рассмотренной модели, за исключением применения пружинного узла вместо рессор в передней подвеске.

История автомобильной марки УАЗ

Ульяновский автомобильный завод — часть холдинга Sollers (ранее — ОАО «Северсталь-авто»), который позиционирует себя производителем полноприводных транспортных средств.

Завод-изготовитель

Родина автомобилей марки УАЗ — город Ульяновск. Предприятие начало работать с 1941 года по решению Государственного Комитета обороны СССР.

Самый известный автомобиль «УАЗ 3151»

Первой продукцией завода стали авиационные снаряды. Над разработкой первого легкового авто коллектив предприятия начал трудиться в 1942 году. Результатом этой работы стало налаженное производство автотранспортных средств ЗИС-5.

Со временем объемы производства увеличились, расширился и модельный ряд. Значок УАЗ стал встречаться на самых разных по внешнему виду и назначению авто.

История бренда УАЗ получила продолжение в виде выпущенного в 1943 году грузовика на дизельном топливе УльЗИС-253, который ничуть не уступал аналогам зарубежного производства.

• Полуторатонный грузовик ГАЗ-АА был выпущен в 1947 году.
• В 1954 году на заводе был создан отдел главного конструктора.
• В 1956 году история бренда УАЗ пополнилась новым событием – началом экспорта автомобилей.
• В 1966 году УАЗ-452Д была присвоена золотая медаль на выставке сельхозтехники.
• В 1994 году за производство высококачественных машин, а также за вклад в развитие экономики страны заводу был вручен приз международного масштаба – «Золотой глобус».
• В 1998 году на предприятии начали производить машины с дизельными двигателями.
• В 2003 году во Вьетнаме стартовала сборка автомобилей, на которых имелся знак УАЗ.
• В 2005 году в производство запустили внедорожник UAZ Patriot. В 2010 году была выпущена первая машина, для которой в качестве горючего можно было использовать и газ, и бензин.

UAZ Patriot

Сейчас на заводе регулярно обучают сотрудников и модернизируют оборудование. Это позволяет:

• увеличивать мощность производства;
• создавать новые модификации;
• выпускать автомобили с отличными характеристиками.

Такая стратегия позволила предприятию завоевать позиции на разных рынках. Автомобили завода эксплуатируются в 41 стране.

Расшифровка названия и логотипа

За время существования завода логотип менялся 8 раз. Расшифровка УАЗ не вызывает затруднений. В основе всех знаков заложена буква «У», значение которой – напоминание об Ульяновске. Эмблема УАЗ выполнена с учетом истории предприятия и свойственных ему традиций. Сейчас на авто размещают логотип, представленный общественности в 2016 году.

Логотип УАЗ

Лого УАЗ – отражение строгости, конструкторских решений, стабильности. Это видно по четким и прямым линиям. Базовый цвет по-прежнему остался зеленым, изменился его оттенок. Новый логотип, который получила марка УАЗ, за счет шрифта стал более динамичным, современным. Это говорит о готовности предприятия развиваться.

Значок УАЗ «Патриот», уже ставший привычным, был создан как раз на основе обновленного брендирования в 2020 году.

УАЗ 31519 тюнинг

Для улучшения технических показателей и комфорта УАЗ 31519 автомобилисты самостоятельно выполняют тюнинг модели. Перед началом тюнинга необходимо определить для какой цели будет использован УАЗ:

Для движения в городских условиях большое внимание уделяют повышению уровня комфорта. Для этого выполняют тюнинг салона

После модернизации автовладелец получает уникальный автомобиль пригодный для комфортных поездок на дальние расстояния;

Если авто будет использоваться для регулярного передвижения по бездорожью необходимо модернизировать ходовую часть

Для этого лифтуют подвеску, устанавливают шины повышенной проходимости и т.д.;
При тюнинге УАЗ для охоты и рыбалки уделяют особое внимание функциональности машины. Устанавливают дополнительное освещение, салон обшивают легко моющимися материалами, улучшают показатели проходимости и т.п.

Из вышеперечисленного следует, что модель 31519 Ульяновского автомобильного завода это машина с высокими показателями проходимости. Мотор модели неприхотлив к условиям эксплуатации и прост в ремонте. Для повышения уровня комфорта автомобиля автовладельцы выполняют тюнинг.

Общая характеристика двигателей

Основными поставщиками моторов для УАЗов стали Ульяновский моторный завод и Заволжский моторный завод. УМЗ прославился тем, что является практически единственными в России производителем двигателей для автомобилей повышенной проходимости. Все современные движки, выпускаемые с конвейера завода, отвечают стандартам “Евро-4”.

ЗМЗ выпускает больше 80 различных модификаций моторов объемом от 2,2 до 4,6 л. Агрегаты этого завода устанавливаются как на небольшие внедорожники, так и на автобусы отечественных и иностранных компаний.

Существуют и другие типы двигателей, которые ставятся на автомобили УАЗ 31514:

• УМЗ 4218.10 объемом 2,8 л (бензиновый);
• ЗМЗ 410.10 объемом 2,9 л (бензиновый);
• УМЗ 420 объемом 2,4 л (бензиновый);
• ЗМЗ 514 объемом 2,2 л (дизельный);
• Andoria 4CT90 объемом 2,4 л (дизельный).

Мотор “Андория”, устанавливаемый на автомобилях УАЗ 31514, “Ивеко” и УАЗ Патриот, выпускают не в России, а в Польше. Данные двигатели востребованы не только на Ульяновском автозаводе. Их устанавливают и на другие машины российского производства.

Базовый мотор УМЗ 421.10 для УАЗа

Базовый двигатель УМЗ 421.10 с карбюраторной системой, имеющий объем в 2,9 литра, работает на бензине. Имеет систему выпуска газов. Может работать при температурах от -50 до +50 градусов по Цельсию. Модификацией такого мотора стал агрегат 4218.10.

Изменения в карбюраторе УАЗ 31514

Можно попробовать заменить родной карбюратор на новый, более эффективный, в котором есть экономайзер принудительного холостого хода и вентиляция поплавковой камеры. Фирма по выпуску карбюраторов «Солекс» лучше остальных зарекомендовала себя на рынке.

Можно обойтись и без замены старого карбюратора на новый, а для улучшения работы поколдовать над тем, что есть. Для начала изменить и улучшить игольчатый клапан поплавковой системы. Почистить жиклеры и провести их сечение

Только такая процедура чревата увеличением расхода топлива, поэтому подходить к делу следует с осторожностью. При правильной доработке ускорительные насосы будут работать без провалов

Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей. В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится.

Карбюратор для двигателя УАЗ 31514

Воздушный фильтр желательно заменить сразу же. Родной уазовский фильтр будет работать недолго и по характеристикам уступает волговским, которые и рекомендуется устанавливать. К тому же эти фильтры легче в обслуживании. Со временем можно снизить сопротивление впускного тракта.

Отдельно стоит поговорить о системе охлаждения. На УАЗ 31514 и 3160 устанавливают, как правило, радиаторы завода ШААЗ. У них значительно выше теплоотдача и достаточно простая установка. Неплохо, если дополнительно ко всему на УАЗ 31514 будет установлен электровентилятор.

Ремонт двигателей на УАЗ 31514 – процедура достаточно несложная. Любые детали, схемы, картинки можно посмотреть и заказать как в интернете, так и в любом автосалоне. Поскольку автомобиль производится в России и большинство деталей для него изготавливается на родном заводе, запчасти для двигателя значительно дешевле иностранных, при этом не уступают им по качеству.

Основное достоинство двигателей УМЗ и ЗМЗ – это возможность заменять неисправные и вышедшие из строя детали оригинальными запчастями. Запчасти для иностранных моторов не всегда есть у поставщиков и нередко вовсе не поставляются в Россию, их приходится заменять на копии, зачастую не всегда идеально подходящие.

Преимущества и недостатки

Дизель в составе автомобиля УАЗ 469 имеет ряд неоспоримых преимуществ:

• дизельный двигатель на УАЗ 469 намного более предрасположен к грузовым перевозкам, особенно на дальние расстояния;
• существенно меньший, по сравнению с карбюраторным мотором, расход горючего;
• высокая ремонтопригодность;
• исключительная надежность.

Есть у дизеля и некоторые недостатки:

• в суровые зимы из-за низкого качества отечественной солярки забиваются фильтры, трудно заводится, много проблем, особенно в условиях Крайнего Севера;
• высокие цены на ремонт и обслуживание.

Несмотря на недостатки, дизеля пользуются колоссальной популярностью российских автолюбителей. Многие владельцы УАЗ устанавливают моторы от импортной техники и эксплуатируют их длительный период, сочетая высокие динамические характеристики с мощностью и проходимостью.

Ограниченная партия

В 2010 году была выпущена последняя партия автомобилей УАЗ 469. Эта партия состояла из 5000 автомобилей. Автомобиль сменил название и вышел под номером УАЗ-315196. Произошли изменения в комфорте автомобиля. Подвеска автомобиля стала пружинной. Тормоза передние стали дисковыми. В комплектации, где есть металлическая крыша, появился гидроусилитель руля. У автомобиля появился другой двигатель- ЗМЗ-4091, с мощностью 112 лошадиных сил. Мосты также изменились, они стали разрезными, их кулаки у автомобиля стали поворотными. Бамперы на машине уже были металлическими, появился откидной задний борт, как на автомобиле УАЗ «Хантер».

В 2011 году УАЗ 469 перестал выпускаться ульяновским автозаводом. Ему на смену пришел УАЗ «Хантер». Теперь купить УАЗ 469 можно только на вторичном рынке. Даже на вторичном рынке этот автомобиль очень ценится, учитывая его цену на вторичке и его проходимость это идеальны российский внедорожник для поездок в лес на рыбалку и охоту. Запчасти на него недорогие, ремонтируют его в любом сервисе, хороших мастеров найти не сложно. многие владельцы занимаются самостоятельным ремонтом.

УАЗ 31519 технические характеристики

Высокие показатели проходимости и другие характеристики позволяют использовать модель для движения по бездорожью.

Габаритные размеры и вес машины

• Длина транспортного средства от переднего до заднего бампера – 4020 миллиметров;
• Ширина машины по наружной части крыльев – 1785 мм;
• Высота от покрытия до верхнего края каркаса или металлической крыши – 2020 мм;
• Дорожный просвет под картером заднего моста – 22 сантиметра;
• Расстояние между передней и задней осью (колесная база) – 2.38 метра;
• Колея передней и задней оси – 1445 мм;
• Вес снаряженного автомобиля – 1750 килограмм;
• Масса загруженного транспортного средства – 2.5 тонны.

Обслуживание

Замена масла в двигателе УМЗ 417. Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30. Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.

Основные отличия этих автомобилей от базового

. Кузов — цельнометаллический, пятидверный, разделенный на два отсека; число мест — 6(7) в том числе в переднем отсеке 5(2), в заднем 4(2). Задний отсек имеет отопление и вентиляцию от основной отопительновентиляционной системы. Запасное колесо расположено в заднем отсеке. Автомобиль оснащен дополнительным освещением, сигнализацией и спецоборудованием. Полная масса — 2210 кг, габаритная высота — 2500 мм.

Грузоподъемность:

с 9-листовыми рессорами 600 кг груза плюс 2 чел. или 100 кг плюс 2 чел с 7-листовыми рессорами 400 кг груза плюс 2 чел. или только 7 чел.

31512	3151
Снаряженная масса, кг	1590	1680
В том числе:
на переднюю ось	870	900
на заднюю ось	720	780
Полная масса, кг	2150	2480
В том числе:
на переднюю ось	920	1020
на заднюю ось	1230	1460
Допустимая масса прицепа, кг	850	1460
Макс.скорость автомобиля, км/ч	115	110
Макс. преодолеваемый подъем автомобилем, град.	31	31
Контрольный расход топлива автомобиля, л/100 км:
при 60 км/ч	10,5	11,6
при 80 км/ч	13	14,5
Тормозной путь с 80 км/ч, м	43,2	43,2
Радиус поворота, м:
по внешнему колесу	6,3	6,5
габаритный	6,8	7

Двигатель. Мод.4178 (УАЗ-31512) и 4179 (УАЗ-3151), бензиновый, рядный, 4-цил., 92×92 мм, 2,445 л, степень сжатия 7,0, порядок работы 1-2-4-3, мощность 66 кВт (90 л.с.) при 4000 об/мин, крутящий момент 171,6 Н*м (17,5 кгс*м) при 2200-2500 об/мин; карбюратор К-151В или К-126ГУ; воздушный фильтр — инерционно-масляный.

Трансмиссия.

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., с синхронизаторами на всех передачах переднего хода; передат. числа для синхронизированной коробки передач: I-3,78; II-2,60; III-1,55; IV-1,0; ЗХ-4,12; передат. числа для коробки передач с синхронизаторами на III и IV передачах: I-4,124; II-2,641; III-1,58; IV-1,00; ЗХ-5,224. Раздаточная коробка — двухступенчатая, передат. числа: высшая — 1,00; низшая — 1,94. Карданная передача — из двух валов. Главная передача — коническая со спиральными зубьями; передат. числа: на УАЗ-31512 — 4,625, на УАЗ-3151-2,77 и колесных редукторов — 1,94 (общее передат. число — 5,38).

Колеса и шины.

Колеса — с неразъемным ободом 6L-15. Шины — 8,40-15, давление воздуха в передних шинах 1,7-1,9; задних — 1,9- 2,1 кгс/см. кв. , Число колес 4+1.

Подвеска.

Передняя и задняя — на двух полуэллиптических 7- или 9-листовых рессорах с телескопическими амортизаторами.

Тормоза.

Рабочая тормозная система — с барабанными механизмами (каждая колодка передних колес приводится в действие от отдельного цилиндра, обе колодки задних колес — от одного цилиндра), двухконтурным гидроприводом (раздельным по осям) и вакуумным усилителем. Вариант-гидропривод без усилителя. Стояночный тормоз — трансмиссионный, с барабанным тормозным механизмом и механическим приводом.

Рулевое управление.

Рулевой механизм — глобоидальный червяк с двухгребневым роликом, передат. число — 20,3.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-60ЭМ, генератор Г250-П2, регулятор напряжения РР132-А, стартер 42.3708, прерыватель-распределитель ( на УАЗ-3151) — Р132, датчик-распределитель (на УАЗ-31512) — 3302.3706, катушки зажигания: на УАЗ-31512 — Б116, на УАЗ-31251 — Б102-Б, транзисторный коммутатор (на УАЗ-31512) — 1302.3734, свечи зажигания: на УАЗ-31512 — All, на УАЗ-3151 — СН302-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 2×39 л, бензин А-76; система охлаждения (с подогревателем) — 13л, вода или тосол А-40, А-65; система смазки двигателя — 5,8 л, M-8B, М-6/10В (ДВ-АСЗп-10В); Картер коробки передач — 1,0 л, ТСп-15К (заменитель ТАП-15В), при температурах минус 20-45°С масло ТСп-10; картер раздаточной коробки — 0,7 л, картер рулевого механизма — 0,25 л, картеры ведущих мостов — 2×1,0 л (УАЗ-31512), — 2×0,85 л (на УАЗ-3151); картеры колесных редукторов — 2×0,3 л,кругом масла для коробки передач ; система гидропривода тормозов — 0,52 л; система гидропривода выключения сцепления — 0,18л; тормозная жидкость «Томь»; амортизаторы — 4×0,32 л, амортизаторная жидкость АЖ-12Т или веретенное масло АУ; бачок смывателя ветрового стекла — 2л, вода или жидкость НИИСС-4 в смеси с водой.

Особенности трансмиссии, ходовой и систем управления

Уникальные характеристики УАЗ 469 во многом связаны с удачной конструкцией трансмиссии. Данная система автомобиля состоит из сухого однодискового сцепления, коробки переключения передач (КПП), раздаточной коробки, заднего ведущего и переднего подключаемого мостов и колесных редукторов у армейской модификации внедорожника.

Технические характеристики КПП:

• тип – 4-ступенчатая, механическая;
• синхронизаторы – на 3 и 4 передачах.

Передаточные числа:

• 1 передача – 4,12;
• 2 передача – 2,64;
• 3 передача – 1,58;
• 4 передача – 1,00;
• задняя передача – 5,22;
• масса КПП без смазки – 33,5 кг;
• объем масла в КПП – 1 л.

Теххарактеристики раздаточной коробки: 2-ступенчатая, механическая.

Уазовские мосты

Передаточные числа:

• прямая передача – 1,00;
• пониженная передача – 1,94;
• отбор мощности – до 40%;
• масса с ручным тормозом, без смазки – 37,4 кг;
• объем заливаемого масла – 0,7 л.

Карданная передача – 2-вальная, открытая.

Карданные валы:

• передний – 2-шарнирный, комбинированный;
• масса переднего вала – 6,9 кг;
• задний – 2-шарнирный, трубчатый;
• масса заднего вала – 8,25 кг.

Военные мосты:

• тип – разъемные, с редукторами на всех колесах;
• передаточное число – 5,38;
• передаточное число главной передачи – 2,77;
• передаточное число колесных редукторов – 1,94;
• масса переднего моста – 140 кг;
• масса заднего моста – 121,5 кг;
• объем масла, заливаемого в каждый мост – 1 л;
• объем масла, заливаемого в каждый колесный редуктор – 0,3 л.

Колхозные мосты:

• тип – разъемные;
• передаточное число главной передачи – 5,13;
• масса переднего моста – 120 кг;
• масса заднего моста – 100 кг;
• объем масла, заливаемого в каждый мост – 0,85 л.

Отличить военные мосты от колхозных на фото можно по коническому колпачку на шлицевом фланце и двойной главной передаче.

Ходовая часть:

• подвеска – жесткая, рессорная;
• рессоры – 7-9-листовые, эллиптические;
• амортизаторы – телескопические, двустороннего действия;
• колеса – стальные, штампованные;
• шины – камерные;
• рекомендованный размер шин – 215/90 R15.

Рулевое управление:

• механизм – червячного типа;
• передаточное число – 20-21;
• объем заливаемого масла – 0,25 л.

Тормозная система:

• тип – гидравлическая, барабанная;
• стояночный тормоз – трансмиссионный;
• объем жидкости – 0,52 л.

В целом системы управления УАЗ 469 надежны и долговечны.

Секреты «долгожительства» на отечественном рынке

Открыв архивную статью журнала «За рулём» 1965-го года, приуроченную к началу серийного производства УАЗовских малотоннажников, мы узнаём, что эти развозные автомобили были призваны освободить советские среднетоннажные грузовики от работ с наполовину или даже на треть наполненным кузовом, и способствовать тем самым экономии народных средств. Сегодня УАЗовские грузовики находят своё основное применение не в городах, а в глубинке, на бездорожье. Это их «стихия», где по проходимости современные грузовики не могут с ними сравниться.

Секреты популярности УАЗ-3303 кроются в следующих факторах:

• Простота конструкции, которая позволяет показывать превосходные технические характеристики, независимо от условий эксплуатации. Конструкция машины не только проста, но и обладает высочайшей прочностью и износостойкостью.
• Высокие показатели маневренности и очень компактные габариты; для автомобиля этого класса не требуется наличия категории «С», достаточно «легковой» категории «В».
• Отличный обзор (за счёт широкого и объёмного лобового стекла, а также за счёт того, что кабина грузовика – шире кузова).
• Неприхотливость; доступность и простота в обслуживании и ремонте.
• Удобная грузовая платформа, в которой легко размещаются четыре евро-паллеты стандартного размера 800 х 1200 мм.
• Подключаемый полный привод с тремя режимами работы: экономичный заднеприводной; полноприводной; полноприводной с понижающими передачами.

Все эти положительные качества УАЗ-3303, конечно, имеют значение. Но по-настоящему решающими для потенциальных покупателей становятся следующие:

• Доступная цена самого автомобиля и запасных частей к нему.
• Отличная проходимость в любых, даже самых сложных дорожных условиях.

Вот почему, несмотря на свой более чем полувековой возраст, классические легкотоннажные коммерческие автомобили из Ульяновска продолжают пользоваться стабильным спросом. Если в городе их использование вряд ли имеет смысл – есть много гораздо более современных развозников-малотоннажников, то в сельской местности, в горах и лесах; в любых регионах, где нет качественных дорог, а грузы нужно перемещать регулярно, «головастик» может стать просто незаменимым.

Ради превосходной проходимости и дешёвой цены покупатели готовы закрыть глаза на архаичную эргономику, «антикварный» внешний вид, слабый комфорт и не всегда безупречную надёжность. Также и машинами «скорой помощи», аварийных и оперативных служб в глубинке до сих пор работают УАЗики-«буханки».

Это интересно: Устройство и технические характеристики автомобиля УАЗ-2206 — изучаем вопрос

Характеристики мотора УАЗ 469

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя – достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 – на обычные гражданские модели, УМЗ 4179 – на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Алюминиевая головка цилиндров в сборе для мотора УМЗ 417

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Уаз-3151

В 1985 году произошла модернизация модели 469, новый автомобиль получил название УАЗ-3151.

Изменения коснулись большинства узлов и агрегатов. Сцепление получило гидравлический привод отключения. В карданных валах появились радиально-торцовые уплотнители подшипников. Осветительные приборы улучшились и дополнились. Электрическим стал привод омывателя лобового стекла получил. Кроме этого, в авто появилось следующее оборудование:

• две подвесные педали – сцепления и тормоза;
• тормоза с двухконтурным приводом;
• безопасная рулевая колонка;

https://www.youtube.com/watch?v=3S9i7Qhf5T4

Мощность двигателя стала составлять 80 лошадиных сил, что увеличило максимальную скорость до 120 километров в час.

Особенности двигателя Хантера

Автомобиль УАЗ Хантер, пришедший в 2003 году на смену УАЗ 469, оснащается как бензиновым, так и дизельным двигателем. Отличия между мотором на бензине и на дизеле у Хантера незначительные.

Базовым силовым агрегатом для этого автомобиля стал четырехцилиндровый ЗМЗ 409.10 объемом 2,7 литра. Двигатель комплектуется 16-клапанным механизмом и распределенным впрыском топлива. Мощность агрегата достигает 128 лошадиных сил. Аппетит движка – до 13 литров на 100 км.

Дизельный двигатель для Хантера марки ЗМЗ 5143.20 имеет четыре цилиндра, расположенных в ряд. Объем мотора – 2,2 литра, есть система впрыска топлива. В плане экономии дизеля движок в значительной степени превосходит бензинового сородича. Ему требуется максимум 10 литров на 1000 километров. Но слегка страдает динамика, дизель в этом плане немного уступает бензину.

Надежность двигателей на автомобиле УАЗ Хантер наиболее высока. Главное, как убеждают разработчики, правильный уход и своевременный ремонт вышедших из строя деталей. Моторы хорошо показывают себя во внедорожных условиях в плане развития тяги и не капризны в суровые российские зимы.
