Устройство блокировки трактора МТЗ-80 и других моделей

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

1. Система отключена. Рукоятка находится в крайнем переднем положении и удерживается фиксатором.
2. Автоматический режим работы при повороте колес на угол 8°. Рукоятка фиксируется в промежуточном положении.
3. Принудительное включение, независимо от угла поворота передних колес. Режим включается вытягиванием рукоятки до упора и удерживанием ее в этом положении. При отпускании рукоятки система автоматически отключится.

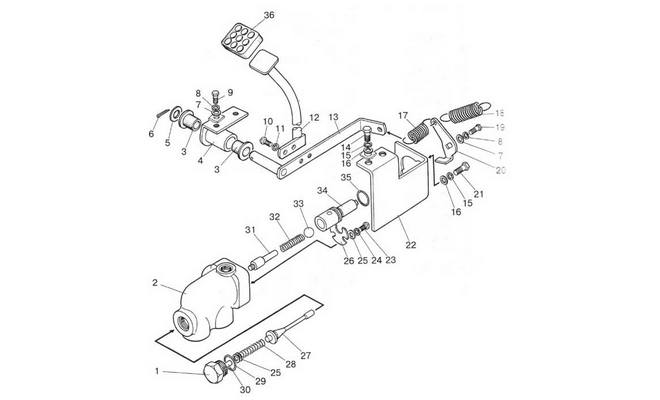

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

Работа системы пуска трактора Беларус с пусковым двигателем

Для некоторых механизаторов система пуска от пускового двигателя ПД 10 является сложной и хлопотной в процессе эксплуатации, а для неопытных трактористов это гремящее, адское устройство вызывает страх и ступор. Однако благодаря своим мощным характеристикам крутящего момента, передаваемого дизелю, является надёжным пусковым устройством. Кроме этого, в условиях применения ручного запуска ПД 10 исключается энергозависимость трактора от степени зарядки и тех. состояния стартерных аккумуляторных батарей, что часто является причиной сбоя при пуске в холодное время. Мощность в 10 л.с. бензинового пускача легко справляется с сопротивлением вращению остывшего дизеля в любое время года, обеспечивая надёжный запуск.

Двигатель ПД 10

Для осознанного выполнения действий при управлении запуском кратко опишем устройство и принцип работы данной системы.

Пусковой двигатель ПД 10 вместе со своей трансмиссией присоединён к задней плите дизеля и размещён с левой стороны трактора МТЗ 80. Одноцилиндровый бензиновый двигатель оснащён генератором искры — магнето, безпоплавковым карбюратором, связанным своей дроссельной заслонкой через тягу с регулятором.

Вращательный момент от двигателя передаётся через шестерню на редуктор трансмиссии 1, присоединённый своим чугунным корпусом снизу к картеру ПД 10. В состав узла входит дисковая муфта включения передачи вращения с обгонной муфтой в своём составе для автоматического отключения трансмиссии после пуска дизеля трактора. Второй частью редуктора является бендикс, с зубчатой шестернёй которого трансмиссия соединяется с венцом дизеля.

ПД 10 оборудованный стартером и ручным тросовым пусковым устройством с возвратной пружиной

По правую сторону ПД 10 на коленчатый вал установлен шкив-маховик 10. Деталь имеет канавку для намотки троса, выдёргиванием которого создаётся пусковой вращательный импульс коленвалу пускача, в случае ручного запуска. Зубчатый венец на шкиве предназначен для привода стартёрного запуска ПД10. Для этого двигатель может комплектоваться крышкой маховика с посадочным местом под стартер. Также могут использоваться модифицированная крышка с установкой тросового приспособления с возвратной пружиной для ручного пуска.

Отдельные рычаги управления муфтой и бендиксом пускового двигателя МТЗ 80(82)

Управление трансмиссией пускового двигателя осуществляется двумя рычагами: полевую сторону рычаг для включения муфты, по правую сторону рычаг для ввода бендикса в зацепление с маховиком дизеля. В более поздних версиях МТЗ 80(82) рычаги сблокированы тягами в один общий рычаг. Управление осуществляется путём перевода в два крайних положения: одно крайнее положение соответствует введению бендикса в зацепление, другое — включение муфты. Для управления пуском с места водителя, при оборудованном пуске ПД 10 от стартера, общий рычаг управления выведен в кабину.

Сблокированные органы управления трансмиссией ПД-10 выведенные отдельным рычагом в кабину

Отличия системы пуска трактора ЮМЗ 6Л

Если говорить о тракторе ЮМЗ 6Л — конструктивно ПД 10 расположен с правой стороны трактора. В отличие дизеля Д-240 МТЗ 80 дополняющим устройством двигателя Д-65 ЮМЗ 6 является декомпрессионный механизм дизеля. Рычаг находится сверху крышки в передней части головки цилиндров. Приоткрывая клапана перед пуском поднятием рычага, обеспечивается лёгкое проворачивание дизеля без сопротивления компрессией, что облегчает работу пускового двигателя. В момент передачи устойчивых оборотов от пускача дизелю рычаг декомпрессионного механизма опускают вниз (клапана закрываются), обеспечивая рабочую компрессию в цилиндрах для воспламенения смеси сжатием.

Важные советы

Гидравлическая система блокировки незаменима при проведении полевых работ. Она также облегчает управление трактором на заснеженных просёлочных дорогах в непогоду. Специалисты настоятельно рекомендуют использовать блокировку во время вспашки почвы на бугристой поверхности. Это позволяет сохранить прямолинейность траектории движения.

Важно! При движении по асфальтированным, плотным просёлочным дорогам блокировку обязательно нужно выключать. В противном случае, это может привести к преждевременному износу шин

При движении по скользкой поверхности блокировка допускается при скорости не больше 10 километров в час, чтобы избежать заносов на дороге.

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

• механическая;
• гидравлическая.

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

1. Система отключена. Рукоятка находится в крайнем переднем положении и удерживается фиксатором.
2. Автоматический режим работы при повороте колес на угол 8°. Рукоятка фиксируется в промежуточном положении.
3. Принудительное включение, независимо от угла поворота передних колес. Режим включается вытягиванием рукоятки до упора и удерживанием ее в этом положении. При отпускании рукоятки система автоматически отключится.

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

Неисправности и ремонт блокировки МТЗ 80

При неполном включении или буксовании муфты основными причинами неполадки могут быть:

Замасливание ведомых фрикционных дисков муфты происходит в результате выхода из строя уплотнительных колец на ведущем вале конечной передачи или в результате износа накладок дисков. Если замасленные диски имеют достаточную толщину накладок, для дальнейшего использования детали промывают в бензине и устанавливают после устранения течи масла.
Падение уровня давления в системе в результате нарушения работы редукционного клапана системы АБД. Для устранения заменяют пружину клапана

А также обращают внимание на седло шарика клапана. При обнаружении раковин заусениц устраняет обработкой поверхности посадочного места.
Значительное падение давления за счёт утечки в датчике АБД при повышенном износе механизма узла

Устраняют неполадку заменой узла в сборе.

Блокировка не включается:

1. Прорыв диафрагмы муфты.  Демонтируют, разбирают механизм блокировки и заменяют вышедшую из строя деталь.
2. Поломка привода управления краном, обрыв троса или его соединения с маховиком крана АБД
3. Заедание золотника датчика АБД. Осуществляют демонтаж узла и промывают механизм в бензине.

Кроме перечисленных выше неполадок, косвенными факторами, влияющими на работу системы блокировки является техническое состояние механической части усилителя руля трактора , а также соответствие показателя рабочего давление в его отдельной гидросистеме.

Дифференциал – важная деталь трансмиссии, обеспечивающая передачу крутящего момента ведущим колесам при движении прямо. Заблокированный дифференциал увеличивает проходимость трактора и снижает пробуксовку колес

Это особенно важно при движении по пашне или заснеженным дорогам. Блокировка МТЗ 80 включается вручную

При этом повышается опасность заноса, поэтому устройство используется только на скорости меньше 10 км/ч. Кроме того, не стоит включать его при движении по дорогам с твердым (асфальтовым или бетонным) покрытием, так как это приводит к повышенному износу покрышек.

Рычаги гидравлики и силового регулятора

Три рукоятки переключения золотников распределителя 27,28,29 размещены по правую сторону панели управления у лобового стекла трактора. Каждый рычаг имеет четыре позиции. Постоянно рычаги находятся в нейтральном положении, при котором рабочая жидкость, поданная насосом к золотникам пропускается в сливную полость, а рабочие полости гидроцилиндров заперты золотником и находятся в зафиксированном положении. Передвижение рычага вверх соответствует команде «Подъём» — золотник открывает поступление масла в полости гидроцилиндров для подъёма. Первая нижняя позиция соответствует команде «Опускание». Вторая крайняя позиция соответствует «Плавающему» режиму работы гидравлики. Крайний правый рычаг 29 стандартно распределителя управляет гидроцилиндром задней навески, два свободных предназначены для подключения дополнительного оборудования агрегатируемого с трактором.

На тракторах оборудованных гидравлическим увеличителем сцепного веса трактора ГСВ рукоятка его управления выводился дополнительно к трём рычагам распределителя гидравлики.

По правую сторону сидения на одной панели с рукояткой ручной подачи топлива находится фиксатор положения рукоятки 43 силового регулятора и рычаг самого регулятора 45. Крайнее заднее положение рычага силового регулятора – «подъём агрегатируемого орудия» при подъёме рукоятку удерживают рукой. После подъёма рукоятку отпускают — она перемещается и фиксируется в положении «транспортная нейтраль». Промежуточное положение вперёд от «транспортной нейтрали» — «зона регулирования». Крайнее переднее положение – «принудительное опускание». После завершения опускания рукоятка самостоятельно устанавливается в начале зоны регулирования. Маховик крана переключения позиционного регулятора 52 находится под креслом водителя и имеет три позиции: правая позиция – «позиционное регулирование»; левая – «силовое регулирование»; средняя – «выключено». Маховичком 53  настраивают скорость коррекции силового регулятора. У основания водительского сидения ближе к правой стороне расположен поводок 40 управления фиксацией навески в транспортном положении.

Основные поломки и ремонт

Главные неисправности:

1. Заклинивание золотникового клапана блокировки. Для ремонта требуется снятие датчика подключения и промывка его в дизельном топливе. При повторяющихся проблемах производится замена датчика.
2. Падение давления в магистралях привода блокировки. Причиной может быть деформация пружины клапана или его заедание. Клапан имеет разборную конструкцию и может быть отрегулирован на стенде. Второй причиной является течь жидкости через внутренние трещины или поврежденные прокладки в датчике подключения. Датчик подлежит замене.
3. Проскальзывание муфты наблюдается при износе накладок или их замасливании. Требуется разборка узла и осмотр дисков. Замасленные узлы промываются обезжиривающим составом, изношенные — подлежат замене. При обнаружении следов масла требуется ликвидировать щели, через которые подтекает рабочая жидкость.
4. Неполное включение муфты механического привода. Требуется отрегулировать длину тяги и убрать люфты в соединениях. Возможно попадание посторонних предметов под педаль привода, их необходимо удалить.

При проведении регулярных технических осмотров приводы блокировки работают надежно, не доставляя проблем владельцу трактора МТЗ.

Почему не работает блокировка

Блокировка может не работать по целому ряду причин.

Износ муфтовой диафрагмы. Для того, чтобы исправить эту поломку, необходимо разобрать устройство и заменить износившуюся деталь на новую. Неисправность привода управления может быть связана с обрывом троса или стачиванием дисков. В этом случае необходимо провести диагностику оборудования и заменить все нерабочие детали.

Заедание датчика ГУР. Необходимо отрегулировать крепления всех деталей устройства.

Кроме того, отрицательное воздействие на работу блокировки может оказывать неисправность в работе усилителя руля и гидросистемы.

Передний ведущий мост трактора МТЗ 82 схема

1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4, 20 и 21 — регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 — гайки; 7 — ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 — полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 — соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса; 32 — стопорная планка; 33 — ось качания.

Конструкция переднего ведущего моста МТЗ 82

Конструкция переднего ведущего моста МТЗ 82 точно такая же, как и не ведущего, портального типа (балка разместилась выше оси колес). Это разрешает высокий (650 мм) агротехнический просвет, который неотъемлемый помощник для междурядной обработки высокостебельных пропашных культур.

Главная передача переднего моста трактора МТЗ 82 представлена парочкой конических шестерен. Для того чтобы повысить плавность зацепления и бесшумности передачи, конические шестерни изготовлены со спиральными зубьями.

Дифференциал обеспечивает разную частоту вращения ведущих колес при повороте трактора, а так­же при движении по разным неровностям.

Так же при облегчении поворота, дифференциал может ухудшить тяговые способности трактора. Для того, что избежать такой проблемы на тракторах такого типа применяют автоматически действующий механизм.

Редуктор переднего моста МТЗ-82

Колесный редуктор передних мостов МТЗ-82, предназначен не обязательно для увеличения крутящего момента, передаваемого соответсвенно от главной передачи к главным колесам, но и для того,чтобы выполнить поворот этих колес.

Сам редуктор, состоит из двух пар верхней и нижней конических шестерен.

При таком мосте на тракторе полностью сохраняются все параметры его универсальности –пределы регулировки колеи, места навески агрегатируемых машин радиусы поворота, агротехнический просвет.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний не ведущий мост. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости.

МТЗ-80, МТЗ-82. Практическое пособие по текущему ремонту тракторов.

1. Разборка на агрегаты
1.1. Снятие агрегатов без предварительной разборки.
1.2. Снятие деталей капота, водяного и масляного радиаторов.
1.3. Снятие кабины.
1.4. Разъединение и раскатка составных частей трактора.
1.4.1. Раскатка для снятия дизеля и снятие дизеля.
1.4.2. Раскатка трактора для ремонта сцепления, понижающего редуктора,переднего и заднего моста, коробки передач.

2. Дизель
2.1. Дизель, диагностика и основные неисправности.
2.1.1. Дизель, диагностика методом прослушивания.
2.2. Ремонт дизеля. Неисправности.
2.2.1. Ремонт головки цилиндров.
2.2.2. Ремонт цилиндропоршневой группы.
2.2.3. Затяжка болтов крепления головки цилиндров, регулировка тепловых зазоров, уплотнения коленчатого вала.
2.3. Неисправность топливной аппаратуры.
2.3.1. Регулировка угла начала впрыска.
2.4. Пусковой двигатель. Неисправности.
2.4.1. Ремонт пускового двигатель. Обкатка.
2.5. Компрессор. Неисправности.
2.5.1. Ремонт компрессора.
2.6. Водяной насос, неисправности, ремонт.
2.7. Обкатка дизеля.

3. Электрооборудование
3.1. Неисправности генератора.
3.2. Неисправности стартера.
3.3. Неисправности реле блокировки.

4. Рулевое управление
4.1. Рулевое управление. Регулировка, диагностирование неисправностей.
4.1.1. Ремонт рулевого управления. ГУР.

5. Передняя ось и ведущий мост
5.1. Передняя ось. Неисправности и методы устранения.
5.1.1. Снятие и замена передней оси.
5.2. Ведущий мост (МТЗ-82). Неисправности и методы устранения.
5.2.1. Устранение неисправностей дифференциала.
5.2.2. Замена подшипников, контрольно-регулировочные работы и проверка сборки колёсного редуктора.

6. Сцепление и понижающий редуктор
6.1. Сцепление. Неисправности и их устранение. Нажимной диск и регулировка отжимных рычагов.
6.2. Сцепление и понижающий редуктор. Неисправности и их устранение.
6.2.1. Ремонт и регулировка рычагов управления в понижающем редукторе.
6.3. Полная разборка сцепления.

7. Коробка передач
7.1. Коробка передач. Неисправности и методы их устранения.
7.1.1. Полная разборка и сборка коробки передач.
7.1.2. Контрольно-проверочные работы при разборке коробки передач и регулировки при сборке.

8. Раздаточная коробка
8.1. Раздаточная коробка. Неисправности, разборка, ремонт.

9. Задний мост и вал отбора мощности
9.1. Задний мост.
9.2. Тормоза. Неисправности, разборка, ремонт.
9.3. Рукава полуосей. Неисправности, разборка, ремонт.
9.4. Механизм блокировки дифференциала. Неисправности, разборка, ремонт.
9.5. Вал отбора мощности (ВОМ). Неисправности, регулировки.
9.5.1. Разборка вала отбора мощности (ВОМ), сборка, регулировки при ремонте.

10. Гидросистема задней навески
10.1. Гидросистема задней навески. Неисправности и их причины.
10.1.1. Распределитель. Неисправности, проверка, ремонт.
10.1.2. Насос высокого давления, сборка, регулировки при ремонте.
10.1.3. Силовой цилиндр, неисправности.

11. Техника безопасности и приложения
11.1. Техника безопасности.
11.2. Приложение. Комплект универсальных съёмников для разборки и сборки тракторов МТЗ-80, МТЗ-82.
11.2.1. Размеры для изготовления универсальных съёмников для разборки и сборки тракторов МТЗ-80, МТЗ-82 (начало): Балки (большая, малая), гайки, ключ-трещётка, силовой винт.
11.2.2. Размеры для изготовления универсальных съёмников для разборки и сборки тракторов МТЗ-80, МТЗ-82 (продолжение): Вороток, рукоятка, стойки, удлинитель, палец удлинителя, сменные упоры, держатель клиньев, сменные клинья.
11.2.3. Размеры для изготовления универсальных съёмников для разборки и сборки тракторов МТЗ-80, МТЗ-82 (продолжение): Палец сменных захватов, сменные захваты, ударник, направляющая, ручка, переходники, плита, винт, сменные тяги.

1.4. Разборка на агрегаты. Разъединение и раскатка составных частей трактора.

Для ремонта сцепления, коробки передач, заднего моста и при замене дизеля, передней оси или переднего ведущего моста разъединяют остов трактора. Схемы разъединения и раскатки составных трактора с использованием стенда ОР-16346 приведены на рис. 1.13.

Рис.1.13. Разъединение и раскатка составных частей трактора:
а — отсоединение полурамы с дизелем от корпуса сцепления; б — отсоединение корпуса сцепления от коробки передач; в — отсоединение коробки передач от заднего моста; г — отсоединение и снятие коробки передач;
1 — задний мост; 2 — коробка передач; 3 — корпус сцепления; 4 — неподвижная подставка; 5 — лонжероны полурамы с дизелем; 6 — подвижные подставки; 7 — направляющие.

→

→

→

→

→

Как собирают КПП мотоблока МТЗ

Рассмотрим коробки передач другой сельскохозяйственной техники. Белорусская машиностроительная компания, производящая тракторы, постоянно совершенствует сборку своей техники, оснащая ее новыми приборами и приспособлениями. КПП МТЗ-1221, схема переключения МТЗ-320, КПП МТЗ-50 схожи со схемой, рассмотренной ранее на МТЗ-80 и коробкой передач МТЗ-82. Схемы коробки передач на всех сельскохозяйственных машинах производителя мало чем отличаются. При должном уходе и правильном обращении с техникой ремонт КПП МТЗ-320, как и ремонт 82 и 80 моделей может просто не понадобиться.

Однако при осуществлении сельскохозяйственных работ зачастую используются не тракторы, а колесные мотоблоки того же самого минского завода. Их коробки передач несколько отличаются от тракторных.

Некоторые умельцы умудряются своими руками собирать коробку для мотоблока МТЗ, не говоря о самостоятельном демонтаже устройства и т. д. Во всемирной сети по нужному запросу можно найти видеозаписи, на которых показано, как водитель мотоблока своими руками разобрал устройство, провел еще какие-то действия с разобранной КПП, собрал ее, и отремонтированную коробку передач установил обратно на мотоблок.

Главная функция коробки переключения передач — создание регулируемого крутящего момента и передача его от двигателя через трансмиссию на ведущие колеса трактора. КПП обеспечивает переключение скорости движения трактора, что дает возможность выполнять различные технологические операции и работы от транспортных до всевозможных задач в сельском хозяйстве, строительстве, коммунальной, лесной отрасли и других производствах. Механизм переключения передач МТЗ-80 сконструирован таким образом, что диапазон передаточных чисел скоростей комфортно вписываются в выполнение любых рабочих процессов с использованием всевозможного, специального оборудования. Включение понижающего редуктора позволяет получить 18 вперед и 4 передачи заднего хода.

Выгода от разборки тракторов

Разборка переднего моста, как и прочих элементов конструкции тракторов данного производителя, является выгодным и перспективным занятием. С его помощью можно неплохо заработать, если ответственно подойти к организации работы. Среди ключевых преимуществ этого вида бизнеса целесообразно отметить:

• отличное соотношение вложений/прибыли;
• высокая востребованность запчастей для тракторной техники МТЗ;
• простота организации.

После приобретения всего необходимого оборудования, инструментов, а также обустройства подходящего помещения можно сразу же приступать к работе.

Как заработать на разборке

Разборка промежутки МТЗ 80 и других узлов предусматривает, что мастера приобретают трактор в нерабочем состоянии по низкой цене, после чего демонтируют все исправные комплектующие для последующей продажи

Крайне важно, чтобы потенциальный доход от полученных в результате разборки запчастей покрывал затраты на приобретение трактора, а также трудозатраты. Большое значение имеет оценка состояния приобретаемой техники, исправности ключевых, наиболее дорогостоящих узлов

После осмотра и составления перечня рабочих элементов потребуется выполнить предварительный расчет, чтобы убедиться в экономической целесообразности приобретения техники.

Обязательно почитайте: Ремонт переднего моста МТЗ 80, его устройство и схема

Также значение имеет правильное оснащение помещения, которое будет использоваться для разборки тракторов и хранения запчастей. Оно должно быть надежно защищено от осадков, что позволит избежать коррозии деталей и их поломки. Для удобного размещения демонтированных элементов необходимо разместить полки и стеллажи.

Хранение деталей должно быть систематизированным, что позволит быстро найти нужную деталь при необходимости. Основной аудиторией, заинтересованной в приобретении б/у запчастей, являются владельцы тракторной техники от МТЗ. Объявления о продаже элементов можно размещать на различных площадках, например, Авито и аналогичных, что позволит быстро найти клиентов. Подобные сервисы также очень удобно использовать для приобретения тракторов в нерабочем состоянии. Для их транспортировки следует использовать различные спецсредства, что потребует определенных затрат, которые следует учесть при планировании бизнеса.
