Устройство переднего моста трактора Беларус МТЗ-82

Технические характеристики

Основные технические параметры трактора:

  • масса (без загрузки балластом и дополнительным оборудованием) — 3270 кг;
  • тяговая категория — 1,4 т;
  • рабочий объем — 4,75 л;
  • диаметр цилиндра — 110 мм;
  • ход поршня — 125 мм;
  • порядок вспышек в цилиндрах — 1-3-4-2;
  • геометрическая степень сжатия — 16;
  • номинальная мощность — 80-81 л.с. при 2200 об/мин;
  • крутящий момент — до 298 Н*м при 1400-1600 об/мин;
  • максимальная скорость — до 34,3 км/ч.

Двигатель МТЗ 82

На машинах Беларус используется рядный 4-цилиндровый дизель с принудительным жидкостным охлаждением. Ранние серии оснащались мотором модели Д-240, который имел мощность от 75 до 80 л.с. (зависит от года выпуска). Распределительный вал находится в теле блока цилиндров, привод клапанов выполняется штангами и коромыслами. На каждый цилиндр установлены по 1 впускному и выпускному клапану. Регулировка зазоров в механизме выполняется вручную.

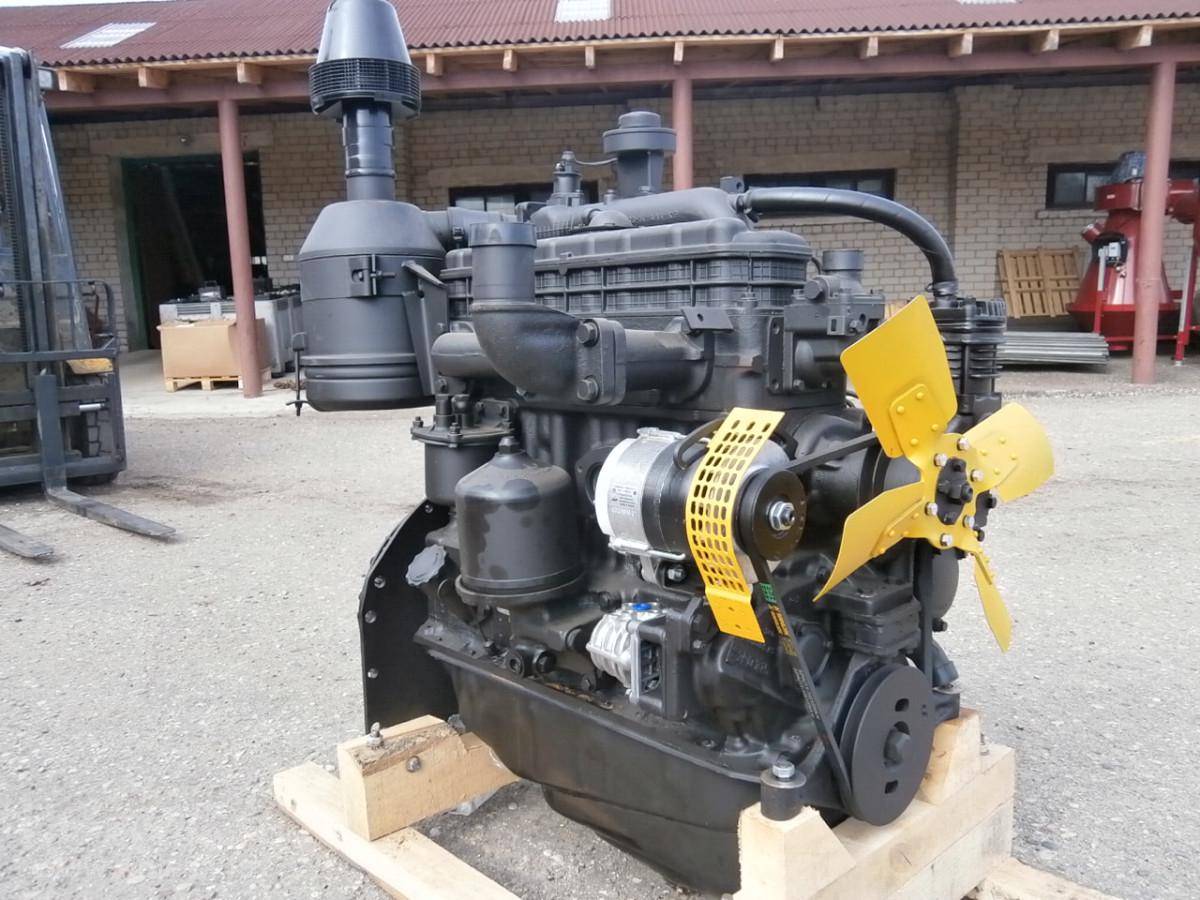

Двигатель машины Беларус МТЗ 82.

Для запуска силового агрегата используется отдельный 1-цилиндровый пусковой двигатель мощностью 10 л.с. Часть тракторов оснащена электрическим стартером с управлением из кабины оператора. С начала 2000-х гг. стал использоваться усовершенствованный 81-сильный дизель Д-243, соответствующий нормам токсичности Stage I и II.

Потребление топлива

Расход дизельного горючего зависит от нагрузки и вида выполняемых работ:

  • движение по грунтовым и шоссейным дорогам — 7 л/ч;
  • распахивание грунта средней плотности — 33,6 кг на 1 Га;
  • посевные работы на почвах средней категории — 14,9 кг на 1 Га;
  • культивация — 9,5 кг на 1 Га;
  • пропахивание противопожарных траншей — 210 кг на 100 км рва;
  • обработка сельскохозяйственных культур — 5,6 кг на 1 Га.

Расход топлива зависит от состояния поршневой группы двигателя и от общего технического состояния трактора и сельскохозяйственной навески. По мере износа мотора снижается его мощность и возрастает угар масла. Производитель рекомендует делать замену смазывающего вещества в картере дизеля через каждые 250 часов работы (измеряется при помощи контрольного прибора, установленного в кабине).

Коробка передач

Трактор оснащен 9-ступенчатой КП с 2-скоростным понижающим редуктором, увеличивающим число передач переднего хода до 18. Трансмиссия содержит 2 скорости заднего хода, которые путем переключения редуктора трансформируются в 4. Описание последовательности действий рычагом при переключении нанесено на специальной табличке, расположенной в кабине. На части тракторов встречается реверсивная 9-скоростная коробка.

Коробка передач МТЗ 82.

Гидравлическое оснащение трактора

Для привода гидравлических цилиндров используется шестеренный насос, смонтированный на коробке передач. Помпа обеспечивает производительность в пределах 45 л/мин, давление ограничивается предохранительным клапаном. В конструкции техники использованы цилиндры 2-стороннего действия, допустимая грузоподъемность задней навески составляет 900 кг (при вылете 1900 мм относительно оси заднего моста). Для распределения потоков жидкости использован многопозиционный золотниковый распределитель с ручным управлением.

На двигателе установлена дополнительная помпа с пониженной производительностью. Узел используется для обеспечения работоспособности гидравлического усилителя рулевого управления. На технике, выпущенной после 2015 г., используется гидрообъемный привод. Усилитель входит в устройство рулевого механизма, для разворота колес применяется рулевая трапеция с рычагами и сферическими шарнирами.

Устройство и принцип работы моста

Мост имеет кинематическую схему с внутри размещёнными конечными передачами. Все детали редуктора работают в общей масляной ванной, смазываются разбрызгиванием, объединены с коробкой передач и промежуточной частью трансмиссии в единую систему смазки. Масло заливается через пробку в верхней крышке КПП до уровня нижней кромки смотрового отверстия. Полный объём заправки маслом трансмиссии составляет 40 литров.


Схема заднего моста МТЗ

Главная передача

Механизм редуктора принимает продольное вращение от вторичного вала КПП прикреплённой к передней стенке корпуса заднего моста. Передача осуществляется через коническую пару шестернёй с винтовыми зубьями. В конструкции моста эта шестерёнчатая пара называется главной передачей. Шестерни принимают созданное КПП передаточное число вращения и преобразовывают продольное вращение в поперечное. Ведущая шестерня размещена на шлицах хвостовика вторичного вала коробки и затянута шплинтующейся гайкой. Ведомая шестерня главной передачи прикреплена к корпусу дифференциала болтами и гайками с фиксирующими отгибными пластинами.

Устройство заднего редуктора МТЗ 82 (80)

Дифференциал

Механизм осуществляет функцию распределения вращательного момента на ведущие колёса при осуществлении трактором поворота, обеспечивая разную угловую скорость вращения ведущих ходовых колёс.

Устройство представляет собой закрытый планетарный механизм в цилиндрическом корпусе, состоящий из двух стянутых болтами частей. Внутри узла расположена крестовина, зажатая двумя половинами корпуса с четырьмя вращающимися на бронзовых втулках сателлитами в виде прямозубых конических шестерён. Между корпусом сателлитом на оси установлены упорные стальные шайбы. Сателлиты взаимодействуют с левой и правой полуосевыми коническими шестернями, которые передают вращение на соответствующие стороны к ведущим шестерням конечной передачи моста. Между полуосевыми шестернями и корпусом установлены бронзовые упорные шайбы. Шестерни в стаканах корпуса вращаются на конических роликовых подшипниках.

Конечные передачи

Часть механизма, передающая вращение от дифференциала непосредственно к ведущим полуосям моста. В шлицы полуосевых шестерён дифференциала вставлены своими внутренними концами соответствующие левый и правый валы конечных передач. Каждая деталь опирается на два роликовых подшипника. На валах размещены ведущие прямозубые шестерни конечных передач, которые выполнены за одно целое с деталью. Каждый вал опирается на два роликовых подшипника. Ведомые шестерни конечных передач размещены непосредственно на полуосях и соединены через шлицевые втулки. Полуоси опираются на два шариковых подшипника: внутренний размещён в расточке перегородки картера, наружный в чугунном кожухе полуоси. Для предотвращения осевых перемещений деталь фиксируется стопорным кольцом и крышкой кожуха полуоси с самоподжимным сальником. Дополнительно наружные концы ведущих валов конечных передач соединены с правой стороны с  барабанами правого рабочего и стояночного тормоза, и с левой стороны барабанами левого рабочего тормоза и блокировки дифференциала. Привод блокировки и фиксирующего тормоза осуществляется через трубчатые полости валов конечных передач дополнительными валами. Отдельным механизмом в нижней части картера от промежуточного вала коробки продольно проходит вал привода заднего ВОМ с кулачковой муфтой переключения работы режимов. Вал опирается на подшипники, установленные в расточках поперечных перегородок картера.

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

  • механическая;
  • гидравлическая.

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

  1. Система отключена. Рукоятка находится в крайнем переднем положении и удерживается фиксатором.
  2. Автоматический режим работы при повороте колес на угол 8°. Рукоятка фиксируется в промежуточном положении.
  3. Принудительное включение, независимо от угла поворота передних колес. Режим включается вытягиванием рукоятки до упора и удерживанием ее в этом положении. При отпускании рукоятки система автоматически отключится.

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

Условия обслуживания и эксплуатации

Как и любая техника, тракторы Беларус требуют систематического и добросовестного технического обслуживания. Производитель рекомендует следующие его виды:

  1. Ежесменное (перед каждой рабочей сменой).
  2. Первое ТО (через каждые 125 рабочих часов).
  3. Дополнительное первое (через каждые 250 раб. час).
  4. Второе ТО (через 500 мото-часов).
  5. Третье ТО (через 1000 мото-часов).

Кроме этих видов существуют технические освидетельствования внеплановые. Их причинами могут быть:

  1. Обкатка (как у нового трактора, так и у прошедшего капитальный ремонт двигателя.
  2. Постановка и снятие с длительной стоянки.
  3. Напряженная работа трактора.
  4. Подготовка к зимнему сезону.

Постоянный контроль протечек топлива и технических жидкостей, люфта соединений, усилий затяжки болтовых соединений, и чистота — залог долгой и безотказной работы трактора.

Популярность тракторов белорусского тракторного завода и его флагмана — МТЗ-82 не могла возникнуть на пустом месте. Они действительно работяги, а их способность выполнять большой спектр задач, ремонтопригодность и надежность данной машины на протяжении многих лет — породили почет, уважение и любовь уже не одного поколения потребителей. И с этим трудно поспорить.

Читайте далее:

Технические характеристики МТЗ 82

Трактор ХТЗ 7: описание и характеристики

Трактор Т-40 АМ

Трактор МТЗ 92 п

Трактор Кировец: каталог запчастей К 744Р2

Регулировки и обслуживание моста

Регулировка зазоров в зацеплении зубчатых пар и подшипников вращения в соответствии с техническими параметрами установленными производителем обеспечивает комфортный режим работы механизмов с максимальным сохранением рабочего ресурса узла.

  • Главная передача регулируется аналогично с портальным мостом. Натяг в подшипниках настраивается затяжкой гайки хвостовика ведущей шестерни и регулировочными шайбами. Боковой зазор в зацеплении шестерён главной передачи должен составлять 0,18… 0,46 мм. Регулируется прокладками между фланцем стакана ведущей шестерни и корпусом моста, а также между левым и правым рукавами и корпусом моста. Правильность регулировки проверяется моментом сопротивления проворачиванию шестернёй, который должен быть в пределах 0,12…0,18 кгс (1,2…1,8 Н.м)
  • Натяг в подшипниках поворотного шкворня бортового редуктора устанавливается в пределах 0,01…0,1 мм и регулируется подбором прокладок 4 под крышкой 3 в верхней опоре шкворня. Снятие крышки осуществляется с помощью демонтажного болта 1. При этом натяг в подшипнике должен соответствовать усилию, приложенному к фланцу крепления колеса для осуществления поворота в пределах 6…8 кгс.м (60..80 Н.м). При монтаже крышку подшипника равномерно затягивают крепёжными болтами 2 с моментом 12…14 кгс.м (120…140 Нм).
  • Регулировка подшипников 3 и 5 вращения ступичного вала 4 бортового редуктора осуществляется затяжкой гайки 1, при снятом редукторе, на внутреннем конце вала с усилием 18…20 кгс.м. После чего отворачивают гайку на 15-20° и фиксируют её положение кернением. По техническим требованиям, при сборке, предварительный натяг в подшипниках должен составлять 0,01…0,1 мм.
  • Затяжку гаек крепления ходовых колёс к фланцу редуктора осуществляют с усилием 20..25 кгс.м (200…250 Н.м)

Смазка балочного ПВМ

Смазка поворотного шкворня осуществляется  в 4-6 нагнетаний шприцом через каждые 125 часов работы трактора. Контроль уровня масла до кромки заливного отверстия в корпусе моста и корпусах колёсных редукторов осуществляется через каждые 500 часов работ. Объём заправки планетарного колёсного редуктора 2 литра, объём корпуса главной передачи 3,7 литра.  Проверку затяжки всех соединительных фланцев частей моста и механизма привода осуществляют через каждые 1000 часов эксплуатации трактора. ( в слайдах указаны: стрелкой — контрольно-заливные пробки, цифрами — сливные пробки узлов)

Варианты комплектации шинами  МТЗ 82 с балочным мостом

Важным фактором является соответствие установленных заводом производителем размеров задних и передних шин ведущих мостов. Несоответствующая комплектация приводит к изменению передаточного числа конечного привода колёс переднего и заднего мостов, что нарушит синхронность подачи вращательного момента. Отставание одного из мостов от другого прямо влияет на ходовые качества трактора, а также приводит к нежелательным нагрузкам в механизмах привода и механизме ПВМ.

  • Для передних шин 360/70 R24 —  задние шины 18,4R34 или 15,5R38
  • При установке передних шин 13,2-20 – устанавливают задние шины  16,9R30
  • С передними шинами 9,5-42 – устанавливают задние шины 11,2R24

В заключение также нужно отметить, что часто при желании оборудовать трактор балочным передним мостом трактористы приобретают узлы от машин других тяговых классов — МТЗ 1221, . Эта инициатива также приводит к аналогичным нарушениям в работе трансмиссии и ходовой части ввиду несоответствия передаточных чисел редукторов устанавливаемого узла, несмотря на одинаковую конструкцию.

Обслуживание, неполадки и ремонт

Техническое обслуживание узла производится с общим обслуживанием трансмиссии трактора, которое заключается в проверке затяжки всех сочленений корпусов системы и контроле уровня масла. Сезонную замену масла производят на смазку соответствующей вязкости при падении температуры ниже +5°С. Показатель вязкости важен для безотказного срабатывания автоматического режима включения, так как при снижении температуры загустевшее летнее масло будет препятствовать работе обгонного механизма раздаточной коробки.

Не работает автоматический режим

Причинами такой неполадки может быть загрязнение беговых каналов профильных пазов шестерни грязью и продуктами окисления металла. А также вследствие усадки пружин механизма, при недопустимом износе роликов и беговых каналов с пазами, выработки ведомой части муфты.

Часто причиной отказов является появление граней на изношенных роликах. В этом случае осуществляют замену на ролики с увеличенным ремонтным размером для компенсации увеличенных изношенных заклинивающих пазов механизма. Ролики первой комплектации имеют диаметр 15 -0,012 мм, ремонтные 15,15 -0,012 мм.

сборочная схема раздатки

Не работает привод ПВМ

Основной причиной неполадки является появление недопустимых осевых люфтов в результате износа подшипников, а также втулки, на которую посажена ведомая часть муфты. Осевая вибрация выводит из зацепления зубчатую муфту принудительного включения, не позволяя передавать вращение на привод. Для устранениядемонтируют узел, производят полную разборку, осуществляют дефектовку и замену вышедших из строя деталей.

Дополнительной причиной плохого включения режимов является нарушение регулировки механизма переключения в результате усадки амортизаторов в креплении кабины и незначительного изменения её положения относительно остова трактора. Нестабильным положением фиксирующей стойки и тяги нарушается амплитуда хода рычагов механизма включения. Для нормальной работы периодически нужно проверять соответствие положений режимов включения и осуществлять регулировку изменением длины тяги  с помощью резьбовой муфты.

Часто нарушения в работе раздатки возникают в результате комплекса причин – общего износа и загрязнение механизма, некорректной регулировки механизма включения

Если говорить о нарушении передачи вращения от раздаточной коробки к ПВМ нужно обратить внимание на регулировку и тех.состояние промежуточной опоры привода

В заключение нужно отметить, что на рабочий ресурс и нормальную работу узла непосредственно влияет состояние сочленений карданной передачи, промежуточной опоры привода, и главной передачи переднего моста. При появлении недопустимых осевых зазоров в опорах вращения узлов привода ПВМ осевое биение будет разбивать подшипники в опорах вала и муфты раздаточной коробки, что приведёт к осевой нестабильности деталей узла и как следствие к невозможности включения режимов работы привода или полному выходу из строя

Поэтому при ремонте любого узла привода ПВМ уделяйте внимание и проверяйте техническое состояние всех частей, начиная с главной передачи ПВМ и заканчивая раздаточной коробкой. Это позволит продлить срок службы всех узлов и деталей привода, положительно отразится на технической готовности к работе, и уменьшит затраты на содержание трактора

Регулировка и уход за карданным приводом

Период, предшествующий ремонту карданного привода тракторов моделей МТЗ-82 и МТЗ-80, можно значительно продлить при условии правильного ухода как за устройством в целом, так и за промежуточной опорой карданного вала, в частности. Периодическая проверка уровня масла в промопоре вкупе с регулярной смазкой шарниров, а также регулировкой предохранительной муфты – залог стабильной работы всего механизма.

Шарниры карданной передачи заправлены в заводских условиях. Для подобных работ применяется смазка консистентная № 158. Процедуру добавления смазки следует производить на третьем ТО, согласно соответствующей таблице.

Специально для выполнения смазки подшипников, трактора укомплектованы шприцем с предназначенной для подобных работ насадкой. Процедура считается выполненной, когда на сальнике подшипника выступит масло

Важно помнить, что все детали механизма, включая промежуточные опоры не терпят неосторожного обращения. Чтобы не повредить сальники, подшипники крестовин, либо масленки, не следует применять монтировку и подобные подручные средства для проворачивания карданных валов

Для своевременной проверки уровня масла в промежуточной опоре карданного вала следует соблюдать сроки, приведенные в таблице смазки. В обязательном порядке следует контролировать состояние подшипников крестовин (7) на наличие бокового люфта. При выявлении подобной неполадки, необходимо произвести проверку всего узла и заменить изношенные части.

Регулировку предохранительной муфты на передачу крутящего момента следует производить посредством гайки (25) заднего хвостового вала промежуточной опоры в пределах 400—500 Н*м. После чего следует проверить состояние, повернув фланец (8), согласно схемы выше. Для затяжки гайки момент должен составлять 50—70 Н * м.

Разбирать карданный вал следует только в случае крайней необходимости, чтобы не нарушать его балансировку. Если же подобные работы все-таки были проведены по причине замены вышедших их стоя запчастей, повторную балансировку следует выполнять динамически. Для этого с обоих концов труб необходимо приварить по пластине. При этом не допускается превышение дисбаланса более 0,32 Н*м.

Обслуживание – простые, но эффективные советы

Не секрет, что ремонт агрегата – процесс достаточно длительный и трудоёмкий, сопряженный, кроме всего прочего, и со значительными финансовыми тратами. Избежать его позволит простая профилактика, включающая в себя:

  • Поддерживание масла в системе на уровне, достаточном для нормальной работы устройства;
  • Предупреждение перетекания масла, для чего через каждые 60 часов работы трактора следует отворачивать пробки с отверстий, которые находятся в нижней части тормозного отделения;
  • Смазывание механизмов заднего моста и сезонная замена масла при проведении ТО;
  • Регулирование остановочного тормоза и тормоза на планетарном механизме, проводить которое следует каждые 480 рабочих часов;
  • Проведение своевременной замены тормозных накладок и недопущение их полного износа.

Вывод

Несмотря на всю свою надёжность, задний мост, как и любое иное устройство, требует к себе постоянного внимания и ухода. Профилактика и обслуживание агрегата позволит продлить срок его безопасной эксплуатации и сведёт к минимуму возможность появления на дороге опасных ситуаций.

Основные поломки и ремонт

Главные неисправности:

  1. Заклинивание золотникового клапана блокировки. Для ремонта требуется снятие датчика подключения и промывка его в дизельном топливе. При повторяющихся проблемах производится замена датчика.
  2. Падение давления в магистралях привода блокировки. Причиной может быть деформация пружины клапана или его заедание. Клапан имеет разборную конструкцию и может быть отрегулирован на стенде. Второй причиной является течь жидкости через внутренние трещины или поврежденные прокладки в датчике подключения. Датчик подлежит замене.
  3. Проскальзывание муфты наблюдается при износе накладок или их замасливании. Требуется разборка узла и осмотр дисков. Замасленные узлы промываются обезжиривающим составом, изношенные — подлежат замене. При обнаружении следов масла требуется ликвидировать щели, через которые подтекает рабочая жидкость.
  4. Неполное включение муфты механического привода. Требуется отрегулировать длину тяги и убрать люфты в соединениях. Возможно попадание посторонних предметов под педаль привода, их необходимо удалить.

При проведении регулярных технических осмотров приводы блокировки работают надежно, не доставляя проблем владельцу трактора МТЗ.

Почему не работает блокировка

Блокировка может не работать по целому ряду причин.

Износ муфтовой диафрагмы. Для того, чтобы исправить эту поломку, необходимо разобрать устройство и заменить износившуюся деталь на новую. Неисправность привода управления может быть связана с обрывом троса или стачиванием дисков. В этом случае необходимо провести диагностику оборудования и заменить все нерабочие детали.

Заедание датчика ГУР. Необходимо отрегулировать крепления всех деталей устройства.

Кроме того, отрицательное воздействие на работу блокировки может оказывать неисправность в работе усилителя руля и гидросистемы.

Режимы работы трактора

Исходя из характера использования, трактор может выполнять работы в двух режимах: транспортном и технологическом.

Транспортное управление характеризуется движением трактора при выполнении переездов, как самой машины, так и транспортировки грузов в комплексе с прицепными транспортными средствами. А также транспортное движение в агрегате с технологическим прицепным или навесным оборудованием. При этом управление ограничивается выбором и переключением транспортных скоростей коробки передач и управлением направлением движения вращением рулевого колеса с применением всех навыков вождения.

МТЗ 82 на транспортных работах

Технологический режим управления связан с работой трактора в агрегате с навесными, прицепными устройствами, как в движении, так и стационарно. По характеру работы технологическое оборудование, используемое в агрегате с трактором, может быть, как не требующее привода, так и получающее привод от трактора. В данном режиме управление осуществляется в комплексе с агрегатом – трактором и используемой машиной. То есть трактористу кроме движения трактором необходимо контролировать работу используемой машины. При этом управление должно строго соответствовать технологическим требованиям обеспечивая безопасность, оптимальную производительность и качество выполняемой операции. Выполняя работу в агрегате, могут учитываться: скорость движения с конкретно рекомендуемой передачей КПП для выполнения операции, глубина обработки, высота среза, скорость вращения приводного вала, ширина захвата и другие параметры.

Технологический режим работы трактора

Для квалифицированного выполнения операций при агрегатировании трактора с тем или иным оборудованием существуют нормативные технологические карты с указанием всех параметров управления.

Выполнение технологической операции трактором МТЗ 82 с приводным агрегатом

Сам привод, используемого с трактором оборудования, может осуществляется:

  • Механически — передачей мощности вращением ВОМ.
  • Гидравлически — давлением рабочей жидкости гидронавесной системы.
  • В редких случаях давлением — воздуха пневмосистемы или инерцией создаваемой выхлопными газами работающего дизеля.

Сектора управления

  • Управление двигателем – запуск и остановка дизеля, регулирование рабочих оборотов и подачи топлива.
  • Управление трансмиссией трактора в режиме езды – выбор скорости и направления движения переключением передач, управление рулевым механизмом с использованием световых сигналов поворотов, применение основных тормозов и стояночного тормоза в процессе движения и остановки машины, использование полного привода и блокировки дифференциала заднего моста.
  • Управление трансмиссией в режиме привода рабочего оборудования – выбор скорости вращения вала отбора мощности, выбор режима работы ВОМ «независимый – синхронный», включение привода ВОМ.
  • В управление гидронавесной системой входит: управление навеской трактора иеё настройка, применение силового и позиционного регулирования при использовании почвообрабатывающих устройств, использование гидравлики для привода гидроузлов оборудования работающего в агрегате с трактором.
  • Управление приборами обогрева и вентиляции кабины трактора, наружным и внутренним освещением и сигнальными световыми приборами.

Неисправности и ремонт блокировки МТЗ 80

При неполном включении или буксовании муфты основными причинами неполадки могут быть:

Замасливание ведомых фрикционных дисков муфты происходит в результате выхода из строя уплотнительных колец на ведущем вале конечной передачи или в результате износа накладок дисков. Если замасленные диски имеют достаточную толщину накладок, для дальнейшего использования детали промывают в бензине и устанавливают после устранения течи масла.
Падение уровня давления в системе в результате нарушения работы редукционного клапана системы АБД. Для устранения заменяют пружину клапана

А также обращают внимание на седло шарика клапана. При обнаружении раковин заусениц устраняет обработкой поверхности посадочного места.
Значительное падение давления за счёт утечки в датчике АБД при повышенном износе механизма узла

Устраняют неполадку заменой узла в сборе.

Блокировка не включается:

  1. Прорыв диафрагмы муфты.  Демонтируют, разбирают механизм блокировки и заменяют вышедшую из строя деталь.
  2. Поломка привода управления краном, обрыв троса или его соединения с маховиком крана АБД
  3. Заедание золотника датчика АБД. Осуществляют демонтаж узла и промывают механизм в бензине.

Кроме перечисленных выше неполадок, косвенными факторами, влияющими на работу системы блокировки является техническое состояние механической части усилителя руля трактора , а также соответствие показателя рабочего давление в его отдельной гидросистеме.

Дифференциал – важная деталь трансмиссии, обеспечивающая передачу крутящего момента ведущим колесам при движении прямо. Заблокированный дифференциал увеличивает проходимость трактора и снижает пробуксовку колес

Это особенно важно при движении по пашне или заснеженным дорогам. Блокировка МТЗ 80 включается вручную

При этом повышается опасность заноса, поэтому устройство используется только на скорости меньше 10 км/ч. Кроме того, не стоит включать его при движении по дорогам с твердым (асфальтовым или бетонным) покрытием, так как это приводит к повышенному износу покрышек.

Балочные мосты и их основные достоинства

Благодаря своим конструктивным особенностям данный агрегат обеспечивает целый ряд несомненных преимуществ, получить которые на мостах портального типа не представляется возможным. Если же говорить более конкретно, то балочным мостам присущи следующие достоинства:

  • Надёжность и жёсткость конструкции;
  • Прекрасная устойчивость даже к значительным и длительным нагрузкам;
  • Возможность агрегатирования с широчайшим спектром дополнительного оборудования различного типа;
  • Использование в самых разных отраслях и сферах человеческой деятельности.

Заключение

Подводя итоги, стоит заметить, что обладая довольно сложной конструкцией, балочные мосты вместе с тем предлагают своим пользователям прекрасные эксплуатационные и технические характеристики, эффективно функционируя даже в наиболее сложных условиях. Без недостатков, конечно же, не обошлось, но все они с лихвой компенсируются преимуществами данной модификации.

Важные советы

Гидравлическая система блокировки незаменима при проведении полевых работ. Она также облегчает управление трактором на заснеженных просёлочных дорогах в непогоду. Специалисты настоятельно рекомендуют использовать блокировку во время вспашки почвы на бугристой поверхности. Это позволяет сохранить прямолинейность траектории движения.

Важно! При движении по асфальтированным, плотным просёлочным дорогам блокировку обязательно нужно выключать. В противном случае, это может привести к преждевременному износу шин

При движении по скользкой поверхности блокировка допускается при скорости не больше 10 километров в час, чтобы избежать заносов на дороге.

Рычаги гидравлики и силового регулятора

Три рукоятки переключения золотников распределителя 27,28,29 размещены по правую сторону панели управления у лобового стекла трактора. Каждый рычаг имеет четыре позиции. Постоянно рычаги находятся в нейтральном положении, при котором рабочая жидкость, поданная насосом к золотникам пропускается в сливную полость, а рабочие полости гидроцилиндров заперты золотником и находятся в зафиксированном положении. Передвижение рычага вверх соответствует команде «Подъём» — золотник открывает поступление масла в полости гидроцилиндров для подъёма. Первая нижняя позиция соответствует команде «Опускание». Вторая крайняя позиция соответствует «Плавающему» режиму работы гидравлики. Крайний правый рычаг 29 стандартно распределителя управляет гидроцилиндром задней навески, два свободных предназначены для подключения дополнительного оборудования агрегатируемого с трактором.

На тракторах оборудованных гидравлическим увеличителем сцепного веса трактора ГСВ рукоятка его управления выводился дополнительно к трём рычагам распределителя гидравлики.

По правую сторону сидения на одной панели с рукояткой ручной подачи топлива находится фиксатор положения рукоятки 43 силового регулятора и рычаг самого регулятора 45. Крайнее заднее положение рычага силового регулятора – «подъём агрегатируемого орудия» при подъёме рукоятку удерживают рукой. После подъёма рукоятку отпускают — она перемещается и фиксируется в положении «транспортная нейтраль». Промежуточное положение вперёд от «транспортной нейтрали» — «зона регулирования». Крайнее переднее положение – «принудительное опускание». После завершения опускания рукоятка самостоятельно устанавливается в начале зоны регулирования. Маховик крана переключения позиционного регулятора 52 находится под креслом водителя и имеет три позиции: правая позиция – «позиционное регулирование»; левая – «силовое регулирование»; средняя – «выключено». Маховичком 53  настраивают скорость коррекции силового регулятора. У основания водительского сидения ближе к правой стороне расположен поводок 40 управления фиксацией навески в транспортном положении.
