Виды
Прицепное оборудование в зависимости от размера, комплектации и области эксплуатации делят на виды. В зависимости от размера тележки бывают:
- легковесные;
- среднего веса;
- тяжеловесные.
Легковесными конструкциями оснащают маломощные машины, которые могут перемещать до 3 центнеров груза. Габариты такого изделия составляют до 1 м в ширину и до 1, 15 – в длину. Высота бортиков зависит от того, какие грузы будут перевозиться на ней.
Тележки средней весовой категории крепят к мотоблокам мощностью до 8–9 л. с. При этом длина изделия может быть больше, чем в предыдущей вариации (до 1,5 м).
Важно Как сделать бюджетный минитрактор переломку своими руками
Что же касается большегрузных конструкций, то транспортировать их в гружёном виде могут только тяжёлые мотоблоки, мощность которых доходит до 15–17 л. с. Размерность изделия в таком случае будет 1,2 м в ширину и до 3 м – в длину. Данные габариты предполагают транспортировку не только сельскохозяйственной продукции (садовая), но и любых материалов для стройки (строительная) или поднятия участка. Такая модификация считается многофункциональной.
Также прицепы делят:
- на конструкции с одной осью или двумя;
- двух- и четырёхколёсные;
- стандартные и с откидывающимися бортиками.
Двухосные тележки имеют маленькие габариты, четыре колеса и рассчитаны на небольшие грузы. Четырёхосные вариации в основном встречаются среди большегрузных прицепов большой длины. За счёт такого числа осей большая нагрузка распределяется более равномерно, прицепное сохраняет равновесие и хорошо держит дорогу.
Двух- или четырёхколёсным является прицеп, зависит от его габаритов. Ведущей в обоих случаях является передняя ось. В небольших конструкциях достаточно двух колёс и опор, чтобы груз не падал при отсоединении от транспорта. Кроме того, меньшее число колёс облегчает прицепное.
Стандартная прицепная тележка имеет глухие боковые борта и задний открывающийся. Это необходимо для удобства погрузочных работ. Тележки с откидывающимися бортами рассчитаны на перевозку как обычных, так и сыпучих грузов. Именно для насыпных материалов и разработаны откидывающиеся боковые бортики. Необходимо отметить, что такая конструкция, чаще всего, бывает дополнена возможностью самосвальной выгрузки (как в модели ТМ-500).
Но существует и ещё несколько разновидностей прицепов для мотоблока, обзор которых необходимо сделать. Так, существуют самоходные тележки с рулевым управлением. Такая конструкция напоминает первые автомобили, где двигатель ставится под сиденьем. Манёвренность такого агрегата объясняется наличием ступицы на подшипниках.
Также есть и зимние варианты прицепного. Они создаются на базе обычной тележки при помощи установки всесезонной или зимней резины. Такие модификации могут быть использованы для уборки снега с приусадебной территории.
Соединительная муфта
Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.
В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.
Как прицепить?
Важный вопрос для владельцев мотоблоков с прицепами – это способ сцепки. Многие, довольно быстро разобравшись с проблемой, как прицепить телегу к мотоблоку, не учли того, что при постоянном движении отверстия, с помощью которых выполнено соединение разбиваются.
В результате появляется люфт, который оказывает еще более пагубное влияние на детали – и в результате им требуется замена.
Но хоть и заменить крепление на прицепе не составляет особого труда, достаточно просто наварить, с помощью электросварки дополнительный слой металла, или просто заменить часть дышла, с креплением мотоблока это проделать сложнее.
Заводское крепление для навесного оборудования используется также и для сцепки мотоблока с прицепом. Оно надежно зафиксировано в конструкции если произойдет поломка, то простым ремонтом не обойтись – оно нуждается в полной замене.
Что бы этого избежать, в первую очередь необходимо отказаться от примитивного способа сцепления – штыря. Не смотря на свою простоту и кажущуюся надежность, это самый верный способ дотянуть сцепку до неисправностей и поломок. Вместо него стоит использовать только более сложные и уже давно использующиеся приспособления.
Что же касается сцепок заводского производства, которые однозначно обойдутся дороже, но не требуют подгонки – расточки, сварки и зачистки от ржавчины, их можно найти в любой точке продажи подобной техники.
Они бывают разных видов, и делятся по типу: полунавесные, прицепные и навесные, по предназначению их разделяют на специальные, которые пригодны только для монтажа конкретного оборудования. Также бывают универсальные модели, которые подходят сцепки любого вида мотоблоков, таких как Чемпион, Пахарь, Профи, Хутер, Дон, Садко, Форза, Викинг и любого навесного оборудования.
Для тяжелого мотоблока можно применять одинарную усиленную сцепку, с помощью которой можно установить парные орудия с похожей двойной сцепкой. Универсальную сцепку применяют для присоединения самого прицепа, и парных навесных инструментов.
Также, существуют специальные сцепки, в виде двух п-образных креплений, которые соединены с помощью профиля квадратного сечения. Со сцепками шарнирного типа они имеют очень мало общего и являются соединителями для нескольких видов навесного оборудования и прицепов.
Такие сцепки, в первую очередь хороши своей надежностью. Они изготавливаются с толстой стали, стойкой к большим нагрузкам, а их конструкция позволяет им работать под разными углами без последствий для их целостности.
От самодельных деталей, такие изделия отличает малый размер и небольшой вес. К тому же, в некоторых из них предусмотрена возможность регулировки длины и высоты вылета, в зависимости от того какого типа тележка используется.
В том случае, если сцепка по каким либо причинам не стает на место, остается возможность установить переходник с зацепом. Таким образом, сцепка к мотоблоку к телеге может быть разного вида, но успешно выполнять свою функцию. Все зависит лишь от того, какой именно вид изделий вы предпочитаете.

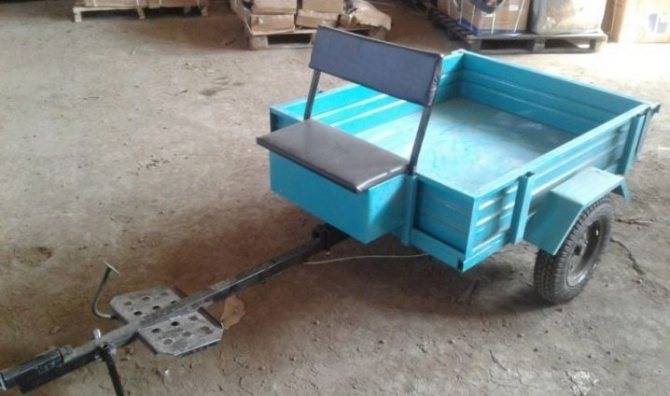

Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
ФОТО: a.d-cd.netРама корпуса
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Иллюстрация Порядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется
Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
| Иллюстрация | Порядок действий |
| При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама | |
| Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны | |
| Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки | |
| Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом | |
| Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно | |
| Приваривается дышло, если это не было сделано ранее |
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
| Иллюстрация | Порядок действий |
| К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см | |
| Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе | |
| Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали | |
| Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру | |
| Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль | |
| К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место | |
| Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения |
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
- крепим барабан на ступице одного из колёс;
- к тормозному диску привариваем отрезок трубы;
- надеваем механизм на ось;
- на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Watch this video on YouTube
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
- откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
- запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
- небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
Сборка самодельного прицепа для мотоблока
Приступая к реализации проекта, мастеру-самодельщику нужно:
- создать рабочий проект или рисунок (чертеж);
- подготовить материал для рамы и других основных узлов;
- подготовить рабочее место;
- провести разметку основных элементов конструкции прицепа;
- провести выкладку и подгонку углов совмещения;
- собрать шаблоны деталей;
- провести подгонку приобретенных целиком узлов к элементам конструкции.
Необходимые инструменты и материалы
Для проведения работ необходимо подготовить весь необходимый инструмент:
- сварочный аппарат;
- болгарка с комплектом отрезных и абразивных дисков;
- измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
- молоток, зубило, пассатижи;
- слесарные тиски, набор струбцин, сварочные зажимы;
- дрель, набор сверл по металлу;
- заклепочник.
В качестве необходимых материалов понадобятся:
- стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
- стальная квадратная труба 30×30 или 25×25 мм;
- уголок 25×25 мм;
- швеллер;
- рессоры легкового автомобиля «Москвич»;
- стальной лист толщиной 2 мм;
- оцинкованный лист толщиной 1 или 0,8 мм;
- крепежные элементы, болты, гайки, заклепки.
Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.
Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».
Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.
Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.
Ходовая часть
В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.
Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.
Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.
Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.
Кузов, обшивка каркаса
Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.
Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.
Съемные борта собираются в следующей последовательности:
- рама борта;
- проводится подгонка полотна оцинкованного железа по размеру рамки;
- вырезаются полотна борта и закрепляются с помощью заклепок через уголок.
Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.
Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.
Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.
Другие детали конструкции
После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.
В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.
Про навесное оборудование для агрегата Нева читайте в этой статье.
Конструкция тяжелого прицепа
Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.
Необходимые материалы:
- швеллер (65 мм);
- полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
- профиль (труба 60×40);
- стальные трубы;
- уголки (60×60);
- сварочный аппарат.
За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.
По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.
Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.
Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.
По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.
На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.
Как сделать самодельное прицепное устройство для мотоблока
Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.
Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.
Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.
- Кронштейн навесных орудий мотоблока;
- Консоль;
- Прицепное устройство;
- Подножка, используем доску s20;
- Сиденье для водителя, используем доску s20;
- Рама;
- Кузов, используем доску s20;
- Опорная балка, используем три бруса 50х50;
- Болт М8;
- Кольцо упорное, используем трубу 58х4;
- Два колеса, сняты с мотоколяски СЗД.
Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.
Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.
1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.
Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.
- Корпус поворотного узла;
- Для дышло используем трубу 49х3, L1820;
- Для рамки подножки используем уголок 25х25х4;
- Для упора используем трубу 58х4;
- Для ребра жесткости используем сталь s4;
- Для накладки используем полосу 25Х4.
Колесная ось для прицепа к мотоблоку
Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.
https://youtube.com/watch?v=tD8pjrbcRtQ
Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.
Прицепное устройство для прицепа
Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.
Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech
Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.
Составными частями поворотного узла водила являются:
- прицепное устройство (1),
- пыльники (2),
- подшипники 36206 (3,6),
- корпус (4),
- втулка распорная (5)
- дистанционная (7),
- шайба (8),
- гайка м20х2,5 (9),
- масленка (10)
- дышло (11).
Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.
Как прицепить?
Важный вопрос для владельцев мотоблоков с прицепами – это способ сцепки. Многие, довольно быстро разобравшись с проблемой, как прицепить телегу к мотоблоку, не учли того, что при постоянном движении отверстия, с помощью которых выполнено соединение разбиваются.
В результате появляется люфт, который оказывает еще более пагубное влияние на детали – и в результате им требуется замена.
Но хоть и заменить крепление на прицепе не составляет особого труда, достаточно просто наварить, с помощью электросварки дополнительный слой металла, или просто заменить часть дышла, с креплением мотоблока это проделать сложнее.
Заводское крепление для навесного оборудования используется также и для сцепки мотоблока с прицепом. Оно надежно зафиксировано в конструкции если произойдет поломка, то простым ремонтом не обойтись – оно нуждается в полной замене.
Что бы этого избежать, в первую очередь необходимо отказаться от примитивного способа сцепления – штыря. Не смотря на свою простоту и кажущуюся надежность, это самый верный способ дотянуть сцепку до неисправностей и поломок. Вместо него стоит использовать только более сложные и уже давно использующиеся приспособления.
Найти их можно по дешевке, или даже бесплатно, если знать, где искать – шаровые опоры есть в любом автомобиле.
Что же касается сцепок заводского производства, которые однозначно обойдутся дороже, но не требуют подгонки – расточки, сварки и зачистки от ржавчины, их можно найти в любой точке продажи подобной техники.
Они бывают разных видов, и делятся по типу: полунавесные, прицепные и навесные, по предназначению их разделяют на специальные, которые пригодны только для монтажа конкретного оборудования. Также бывают универсальные модели, которые подходят сцепки любого вида мотоблоков, таких как Чемпион, Пахарь, Профи, Хутер, Дон, Садко, Форза, Викинг и любого навесного оборудования.
Для тяжелого мотоблока можно применять одинарную усиленную сцепку, с помощью которой можно установить парные орудия с похожей двойной сцепкой. Универсальную сцепку применяют для присоединения самого прицепа, и парных навесных инструментов.
Также, существуют специальные сцепки, в виде двух п-образных креплений, которые соединены с помощью профиля квадратного сечения. Со сцепками шарнирного типа они имеют очень мало общего и являются соединителями для нескольких видов навесного оборудования и прицепов.
Такие сцепки, в первую очередь хороши своей надежностью. Они изготавливаются с толстой стали, стойкой к большим нагрузкам, а их конструкция позволяет им работать под разными углами без последствий для их целостности.
От самодельных деталей, такие изделия отличает малый размер и небольшой вес. К тому же, в некоторых из них предусмотрена возможность регулировки длины и высоты вылета, в зависимости от того какого типа тележка используется.
В том случае, если сцепка по каким либо причинам не стает на место, остается возможность установить переходник с зацепом. Таким образом, сцепка к мотоблоку к телеге может быть разного вида, но успешно выполнять свою функцию. Все зависит лишь от того, какой именно вид изделий вы предпочитаете.
Виды прицепных устройств
Планируя купить прицепное устройство для мотоблока, необходимо изучить основные разновидности подобных изделий, их преимущества и особенности. Одним из ключевых критериев, применяемых при классификации прицепов, представляется их грузоподъемность.
В домашних условиях находят применение модели с малой и средней грузоподъемностью, однако для решения сложных задач могут потребоваться более прочные устройства. Также все существующие изделия можно разделить на несколько основных групп в зависимости от типа их конструкции. Среди них следует упомянуть:
- цельные — предусматривают наличие неподвижного дна, стенок прицепа;
- модели с откидными бортиками, которые чаще всего применяются при перевозке крупных грузов;
- самосвальные прицепы, отлично подходящие для транспортировки различных типов сырья и сыпучих материалов.
Прицепы позволяют перевозить различные грузы
Устройства могут различаться между собой по количеству осей. Двухосные изделия отлично подойдут для перевозки грузов с внушительной массой на средние и дальние расстояния, в то время как одноосные аналоги значительно проще изготовить самостоятельно.
Виды прицепов
Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:
- Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
- Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
- Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.
После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.
Рама прицепа
Рама тележки для мотоблока играет роль её несущей конструкции. Габариты и остальные элементы рассчитываются исходя из её размеров. Любые неточности должны быть выявлены и обязательно устранены, потому что в будущем могут возникнуть серьезные проблемы при соединении различных деталей, уголков, труб и швеллера.
1 — раскос (уголок 21×21×З), 2 — рамка сиденья (уголок 21×21×3), 3 — стояк (труба 50×25×4), 4 — стойки сиденья (уголок 40×40×4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40×40×4), 7, 8 — опоры колесной оси правые (уголок 32×32×4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40×40×4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40×40×4), 18 — косынки (s4).
Самым идеальным решением для создания рамы являются прямоугольные трубы с сечением (60×30 мм). А для траверса необходимо использовать квадратный профиль из стали (25×25 мм). Для придания конструкции большей надежности эти элементы необходимо сварить, а также укрепить при помощи специальных поперечников, при этом нужно оставить выступы над лонжеронами.
Для стоек к лицевой части выпусков необходимо приварить с двух сторон продольный профиль. Далее необходимо приварить верхнюю обвязку стоек с поперечным сечением (25 мм).
Выбирать необходимые материалы нужно по определенным характеристикам, которые обеспечивают дополнительную прочность, а также исключают вероятность деформации при повышенных нагрузках. Легкая тележка для мотоблока изготавливается из прямоугольных или круглых труб, а также из металлических уголков.
Чтобы наиболее качественно произвести прикрепление прицепа для мотоблока к его несущей конструкции понадобятся следующие элементы:
- осевая арматура 30 мм;
- стойки для водительского места (уголок 40×40);
- сплошной треугольник; раскос (20×20);
- стойки для колесной оси (уголок 32×32);
- уголок (20×20) для сиденья;
- распорки передние (труба 40×20);
- обвязка рамы (уголок 40×40);
- задние раскосы (труба 40×20);
- поперечный усилитель (уголок 40×40).
Качественная несущая конструкция способна обеспечить необходимый запас прочности, и позволит транспортировать на прицепе тяжелые и крупногабаритные грузы. В случае частого использования прицепа для езды по пересеченной местности такая рама будет отлично справляться с поставленными задачами.
Для обеспечения максимально качественных соединений понадобиться сварочный аппарат, что позволит добиться высокой прочности, а также долговечности.
