Volvo FH13

Почувствовать себя пилотом

Самолёт приступил к снижению, и через несколько минут приземлился в одном из аэропортов. Именно так можно описать завершение рейса на автопоезде, где седельным тягачом выступает новый Volvo FH. Упор на безопасность выражается у машины в огромном кластере бортовых систем, берегущих водителя, пассажиров, автомобиль и других участников движения, включая окружающую среду. Даже базовое оснащение тягача богато на различные электронные системы помощи водителю, и возможности этого оборудования зашли так далеко, что впору вспомнить о работе пилота современного гражданского авиалайнера, который вручную выполняет только взлёт и посадку, и то под пристальным контролем электроники. На обычном земном, хоть и современном премиальном тягаче тронуться в гору поможет соответствующая система (EBS), сохранить безопасную дистанцию поможет адаптивный круиз-контроль (АСС), многочисленные камеры проследят за пересечением дорожной разметки, изменением освещённости и наступлении осадков, а «умные» фары заглянут за угол при движении в повороте (LCS, LKS, DAS, Cornering lights), за курсовой устойчивостью конечно же проследит ESP, «на всякий пожарный» – система пожаротушения моторного отсека.

Чтобы расход топлива и вредные выбросы были минимальны, словно толковый авиадиспетчер, система I-See запомнит продольный профиль маршрута при помощи GPS, и при движении по данному участку вновь оптимизирует обороты двигателя и выбранную передачу. Беспроводная телематическая система обеспечит продолжительную безотказную работу с помощью новой технологии беспроводной связи, внедрённой на новой серии грузовиков Volvo Trucks, обеспечивающей постоянный контроль за износом основных компонентов. Специалисты сервисного центра со своего компьютера могут на расстоянии диагностировать состояние различных узлов и агрегатов, и если износ опасно прогрессирует, из центра (так и просится дополнить «управления полётами») придёт сигнал! Так можно оперативно назначить дату технического обслуживания в удобное для клиента время, а иногда и завершить рейс без помощи эвакуатора.

Для океана дальних рейсов

Наряду с авиационными аналогиями кабину можно сравнить с уютной капитанской каютой океанского круизного лайнера. «Спальник» в угоду диапазону регулировок водительского сиденья неравномерный по ширине, зато отодвинуться назад пилот, капитан или водитель, теперь может на 24 см. Размеры «кровати» – 815х2000 мм. Верхняя спальная полка складывается на угол 52° и имеет размер 700х1900 мм. Ещё водители с удовольствием обнаружат в кабине множество ящичков и карманов для мелких вещей суммарным объёмом под 200 л и 33-литровый холодильник с морозильной камерой. Океан синего неба можно наблюдать сквозь высоченный потолок с прозрачным люком в крыше. От прежней тесноты, на которую сетовали водители предыдущего поколения Volvo FH, не осталось и следа! У этой кабины новый силовой каркас, иные пропорции, высота и внутренний объём, выросший на 1 м3. Словом, живи, работай, наслаждайся.

Самый мощный седельный тягач в мире Volvo FH16 («Вольво»)

Шведский грузовик оснащается рядным шестицилиндровым мотором на 16 литров. Еще в 2009 году этот грузовик был самым мощным в своем классе. Однако производители не стали останавливаться на достигнутом результате. Они довели мощность автомобиля до 750 лошадиных сил, что позволило на сегодняшний день остаться в тройке лидеров рассматриваемого сегмента. Агрегаты машины обеспечивают 3.550 Нм крутящего момента, что обуславливает невероятную силу, которая дает возможность транспортировать максимально тяжелые грузы.

Прочие характеристики:

  • габаритные размеры (м) – 5,69-12,1/2,5/3,49-3,56;
  • база колес (м) – 3,0/6,2;
  • тип шин – 315-80 R22,5;
  • скоростной максимум (км/ч) – 90.

Удобство эксплуатации и обслуживания

Капитальный ремонт техники проводится не раньше, чем через 1 млн. км. Даже при движении по плохим дорогам системы остаются работоспособными на протяжении длительного времени, поэтому ремонтировать рулевое управление и подвеску практически нет необходимости.

Для удобства обслуживания машины предусмотрена блочная система, что положительно сказывается на сокращении длительности простоев при ремонте и осмотре. Гидравлические и топливные узлы тягача Вольво ФШ 13 характеризуются износостойкостью, высоким качеством и долговечностью, они закрыты конструкцией кузова от повреждений и герметичны. Для увеличения интервалов между ТО предусмотрено повышение устойчивости к износу основных расходных элементов. Для сохранения работоспособности систем необходимо соблюдать межсервисные интервалы.

Вернуться к содержанию

Всегда онлайн!

Мультимедийная система Sensus Connect — еще одна новинка, которая недавно появилась на российских моделях Volvo. Главная «фишка» — дос­туп к различным онлайн-сервисам и встроенный браузер для интернет-серфинга. Подключение к Всемирной паутине открывает, например, возможность слушать более 100 тыс. интернет-радиостанций с помощью сервиса TuneIn. Можно развернуть в автомобиле собственную точку доступа Wi-Fi, рассчитанную на подключение до восьми мобильных гаджетов. А можно, установив на смартфон специальное приложение, удаленно получать информацию о своем автомобиле. Карты в Sensus Navigation можно обновлять самостоятельно. В ближайшее время должна появиться возможность скачивать и устанавливать приложения. Ну а управление системой Sensus Connect организовано как посредством интерфейса на центральной консоли или на руле, так и с помощью голосового управления, что позволяет водителю не отвлекаться от дороги.

Салон Volvo FH13

Тягач третьего поколения получил комфортный и стильный салон. Интерьер оформлен серым, приятным на ощупь пластиком. Качество сборки также на высоте – даже у автомобилей с пробегом, не появляется скрипов, постукиваний и хруста. На крыше установлен тонированный люк: он визуально делает кабину еще более просторной и высокой, а при аварии, его можно использовать в качестве запасного выхода. Штатно он оснащается шторкой, противомоскитной сеточкой и опционально электронными органами управления.

Кресло водителя отделано высококачественной, приятной на ощупь тканью серого, и бежевого тонов. В конструкции сиденья есть подлокотники. Обновленный профиль сиденья, позволяет с комфортом эксплуатировать грузовик даже высоким людям, а хорошо реализованная боковая поддержка делает управление автомобилем приятным.

Руль грузовика регулируется по наклону и вылету, педали находятся на удобной высоте, как для невысоких, так и больших водителей. В автомобиле реализована опция, позволяющая отодвинуть руль при выходе из кабины. На приборной панели расположены крупные приборы, с подсветкой, позволяющей считывать информацию, как в дневное, так и ночное время. Центральная консоль имеет выгнутую форму, из-за чего основные элементы управления повернуты к водителю. Преимуществом можно назвать наличие отсеков, выемок, дверных карманов для хранения личных вещей.

Штатно грузовик Volvo FH13 оснащается продвинутой системой климат-контроля, мультимедийной системой и навигатором. Что касается спального места, оно достаточно комфортно, изголовье можно регулировать по высоте наклона. Предусмотрены индивидуальный светильник и небольшой столик. Под спальником расположены холодильники для хранения напитков и продуктов питания.

Салон

Модель оснащается комфортным и стильным салоном. Форма кресел разработана таким образом, что водитель и пассажир ощущают максимальный комфорт, находясь в салоне грузовика. Система боковой поддержки, а также премиальные материалы высокого качества – только увеличивают этот эффект. Сиденья могут быть отделаны кожей, либо иметь комбинированную отделку из ткани и кожи. Такие кресла доступны исключительно на этой модели.

Рулевое колесо автомобиля выполнено из кожи темных тонов, и внешне органично сочетается с остальными элементами интерьера салона. Рулевое колесо регулируется по высоте, вылету и углу наклона, кроме того, его можно отодвинуть, что позволяет габаритным водителям с комфортом выходить из кабины Volvo FH16. Центральная консоль и панели имеют скругленные углы, что повышает пассивную безопасность водителя и пассажиров. Элементы управления находятся близко к водительскому месту. Показатели панели приборов хорошо читаются, а бортовой компьютер имеет поддержку русского языка.

Для дальних путешествий предусмотрено комфортное спальное место, и большое количество полок и ниш для хранения личных вещей водителя и пассажира. Под спальным местом расположены штатные холодильники для хранения продуктов питания. В холодное время года используют штатный автономный обогреватель.

Внимание! Вольво ФШ16 третьего поколения, штатно оснащается полноценной мультимедийной системой, благодаря чему, водитель не заскучает в дороге или во время перерыва

Конструктив, решающий многое!

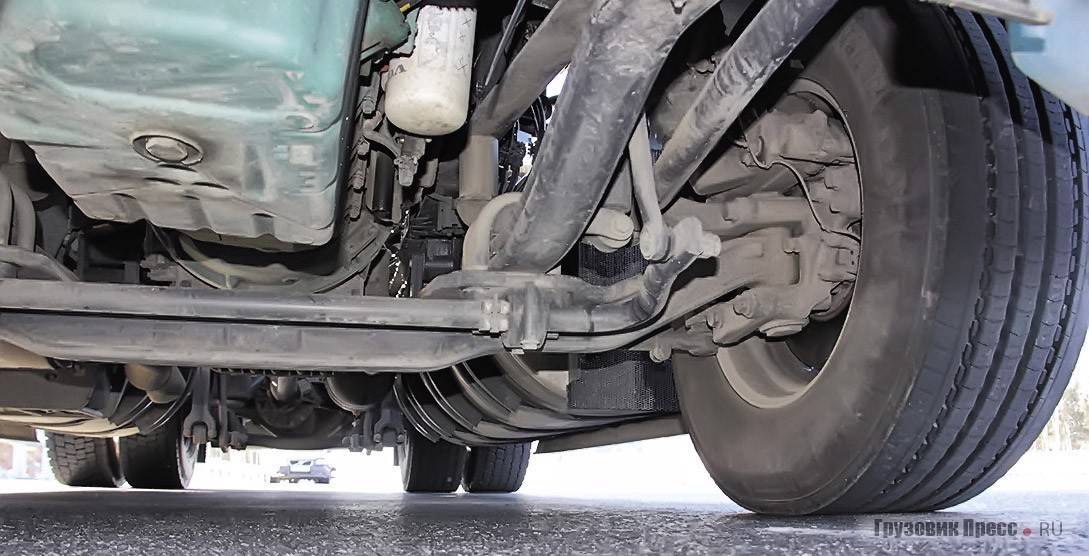

Эмоции от вождения грузовика – это хорошо, но теперь, остановившись на обочине, хочу рассмотреть детали, из которых многие помогут понять, почему Volvo Ocean Race дарит такие яркие впечатления.

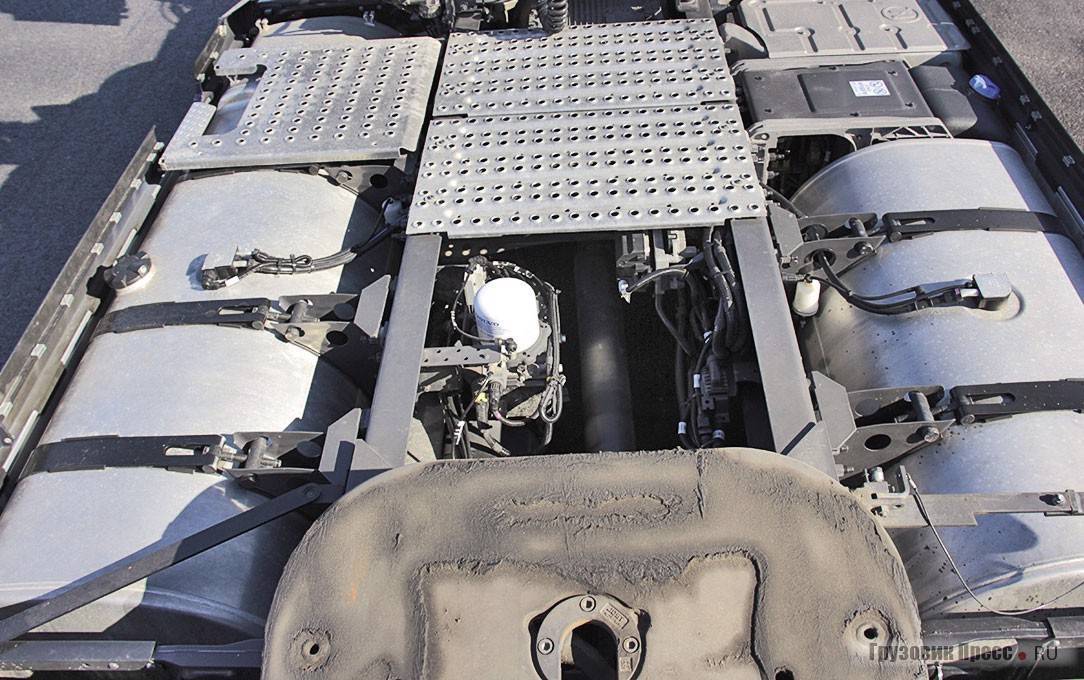

Сразу же замечаю два ёмких топливных бака. Слева – на 900 л, справа – на 530 л дизтоплива и «бачок» на 90 л для реагента AdBlue. База у тягача довольно короткая – 3800 мм, поэтому аккумуляторы, прикрытые пластиковыми щитками, я нашёл в заднем свесе, там же расположены и воздушные ресиверы. Немного непривычную компоновку конструкторы решили сразу же использовать с толком: в торце рамы я обнаружил отдельную панель с воздушными штуцерами и силовую клемму на 24 В для «прикуривания», причём всем этим оборудованием можно воспользоваться без проблем даже при наличии полуприцепа: доступ нормальный.

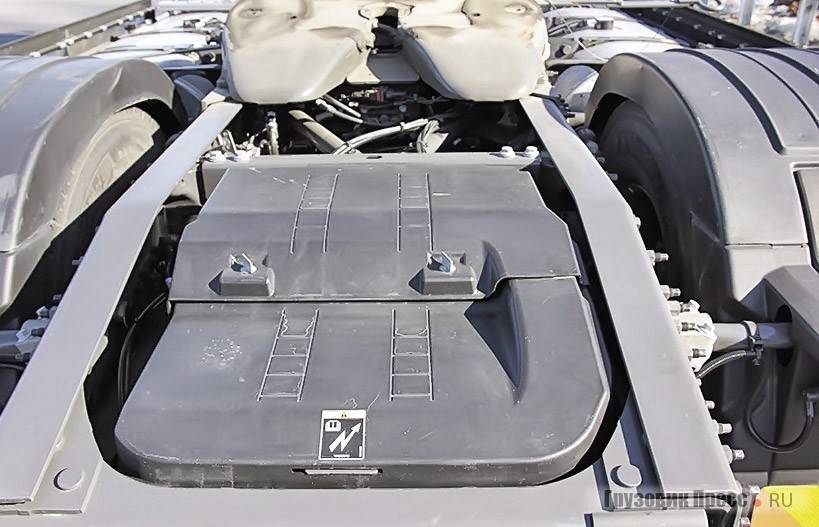

Блок подготовки воздуха и фильтр-сепаратор расположились внутри рамы, что способствует их защите, но затрудняет обслуживание. Теперь поднимем кабину. Не забыв предварительно открыть капот, да и как тут забудешь, если соответствующий инструмент находится именно здесь, заботливо уложен в специальные захваты. Поднимать придётся вручную, никаких электроприводов! Это похоже на хитрый ход некоторых брендовых автопроизводителей, который я уже отмечал несколько раз. В самом деле, чем серьёзнее тягач, тем сложнее добраться до его внут-ренностей: может быть, это своеобразный намёк на надёжность и долговечность, дескать, нечего туда лазить, всё и так прекрасно работает и будет работать. Вынужден с вами не согласиться, уважаемые господа! Мы в России, и у нас на дороге может произойти всё, что угодно, да и делать многое по машине мы привыкли самостоятельно, пусть кувалдой и на пыльной обочине, но иногда это единственный способ продолжить движение и поехать дальше… Здесь же даже к воздушному фильтру доступ только после подъёма кабины, без этого не обойтись, если надо позаниматься фильтром-сепаратором, что нередко случается в мороз. Зато спасибо за отдельную рампу с «прицепными» соединениями, которая не поднимается вместе с кабиной – можно не опасаться оторвать шланги и кабели.

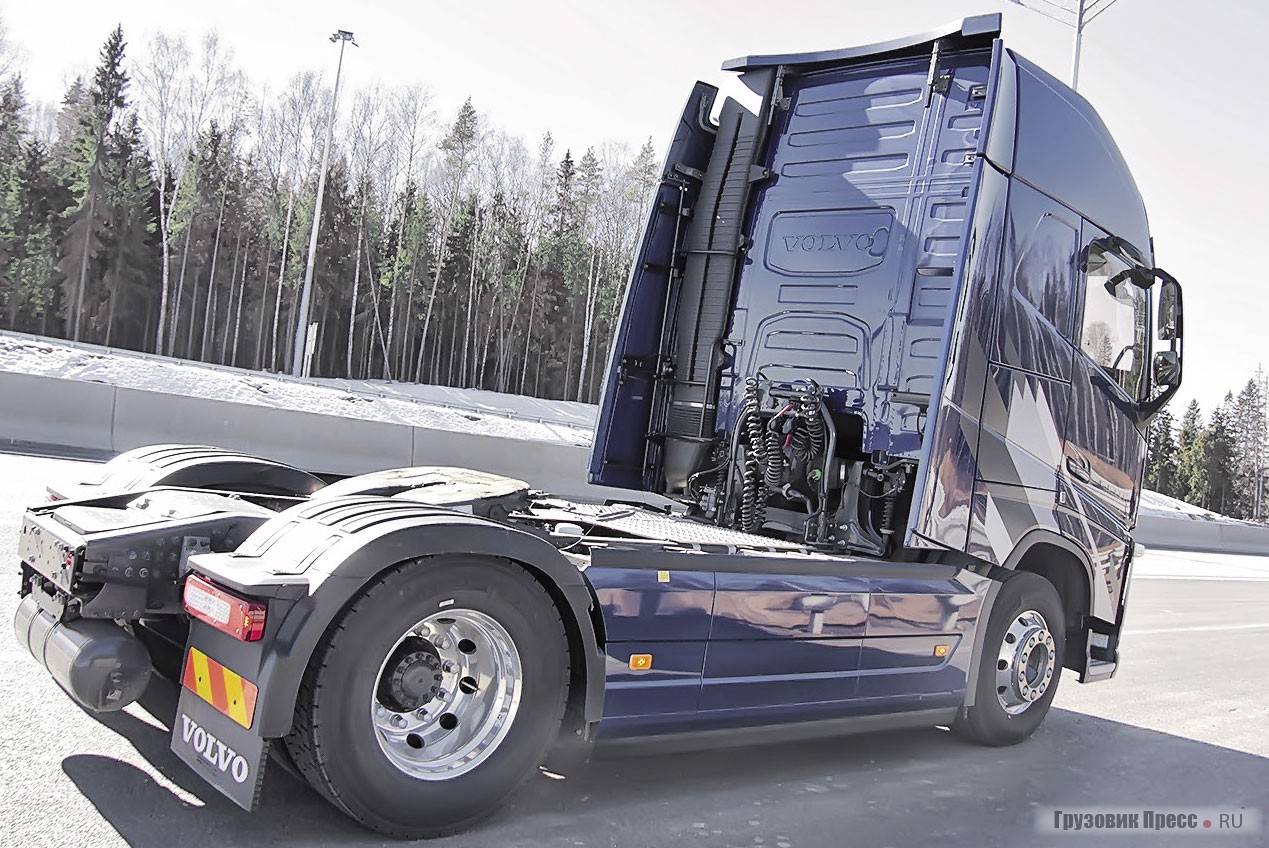

Ещё важный, но спорный для меня момент. Алгоритмизация электроники Volvo FH разрешает подъём кабины при работающем двигателе, это удобно человеку с уверенными слесарными навыками – найти неисправность или обнаружить источник постороннего шума можно буквально «на лету», но можно оказаться и травмированным при неумелом обращении. Впрочем, если не уметь и не знать, тогда и незачем туда лезть. Удивительно, но конструкция подвески кабины здесь очень простая – амортизаторные стойки в четырёх точках и никакой пневмоподвески. И тем не менее обеспечена отличная плавность хода на рабочем месте. И это при том, что необременённый полуприцепом седельный тягач по определению «козлит»! Высший бал – за отсутствие лишних усложнений в виде пневматики без ущерба для комфорта!

Трансмиссия Volvo FH13

Компания Вольво Трак одной из первых предложила и стала успешно продавать грузовики с механическими коробками передач, которые имеют автоматическое переключение. Это стало революционным решением, которое в значительной степени облегчило труд водителей и повысило безопасность вождения тяжёлого автомобиля.

Не раз экспертами отмечались определённые недостатки шведских коробок с автоматическим переключением I-Shift: их «задумчивость» при переключениях, подробное перебирание передач при разгонах, которое заставляет водителя переходить на ручное управление коробкой в городском режиме движения.

Но на грузовиках Volvo FH13 компания Вольво Трак представила новое поколение коробок переключения передач I-Shift. Теперь в наличии имеется целых три варианта данных коробок: V2412AT с входным крутящим моментом до 2400 Н.м – для 44-тонных автопоездов, V2512AT с крутящим моментом 2500 Н.м – для тяжеловесов от 60 тонн до 130 тонн и VO2512AT – с «овердрайвом». Любая из них имеет 12 передач переднего хода / 2 – заднего, и рассчитана на самые разнообразные условия эксплуатации.

В стандартном варианте электронные «мозги», которые управляют коробкой переключения передач, позволяют оптимизировать процесс переключения без синхронизаторов, и это делает КПП более лёгкими и надёжными, нежели просто с ручным управлением. Замена масла в них предусматривается через каждые 400 тысяч километров пробега.

Коробка передач I-Shift включает в себя три ступени в основном блоке, двухступенчатый делитель и двухдиапазонный планетарный демультипликатор. Вместо синхронизаторов в ней используется электронно-управляемый фрикционный тормоз. Автоматика I-Shift легко выдерживает повышение крутящего момента до 2500 Н.м. Сама коробка передач, в любом её исполнении, имеет два режима работы – полуавтоматический (когда водителю даётся возможность понижать передачи по желанию и по необходимости) и полный автомат. Трансмиссию I-Shift отличают компактные размеры и небольшой вес.

Кроме трансмиссий I-Shift, на грузовиках модели Volvo FH13 также встречаются одна 9-ступенчатая и одна 14-ступенчатая коробки передач с ручным переключением и тросовым приводом. Компоновка их практически не отличается от роботизированной трансмиссии, однако дополнительно ещё имеются две понижающие передачи.

Самой продвинутой считается коробка переключения передач I-shift Dual Clutch – с двумя сцеплениями. Она позволяет переключать передачи без разрыва потока мощности.

Для машин, действующих в тяжёлых дорожных условиях, для самосвалов и специальной техники предлагаются полностью автоматические, cнабжённые гидротрансформаторами, коробки передач марки Powertronic. Кажется – зачем они нужны, если уже есть I-Shift? Однако дело в том, что I-Shift передаёт крутящий момент ступенчатым образом, а Powertronic изменяет его плавно и постепенно. И требуется это как раз на «тяжёлом грунте», в рыхлой грязи, песке, на крутом подъёме – во избежании пробуксовки и, как следствие, риска «посадить» тяжёлый грузовик.

Также и трансмиссия, работающая без малейших рывков и тяжёлых мгновенных перегрузок, в сложных условиях эксплуатации прослужит подольше. Преимущество гидротрансформатора становится очевидным, когда на серьёзном подъёме можно с лёгкостью заставить 40-тонный самосвал просто стоять без задействия тормозной системы – только найдя то положение педали газа, когда обороты мотора и, следовательно, работа масла в гидротрансформаторе компенсируют момент силы тяжести, что стремится скатить самосвал назад.

Особенности и преимущества

Последняя версия авто стала более привлекательной, комфортабельной и эргономичной, она обладает улучшенными рабочими параметрами. В наименовании модели имеются данные относительно особенностей конструкции:

  • F – бескапотный тип;
  • Н – высокая посадка кабины относительно несущей части.

Потребитель может приобрести тягач Вольво ФШ 13 с приводом 4х2, 6х4, 6х2, последняя версия может оборудоваться подкатным мостом, который устанавливается впереди или сзади основного.

Автомобиль Вольво ФШ 13. Фото

Среди российских потребителей большей популярностью пользуются короткобазные машины с приводом 4х2

При покупке автомобиля стоит обратить внимание, что VIN-код имеет разную аббревиатуру:

  • код YV2, YB1 – сборка в Бельгии или Швеции;
  • 11 буква A – поставка с завода в Гетеборге;
  • 11 буква W и код X9P – сборка в Калуге (Россия).

Вольво ФШ 13 в Российской Федерации применяется в большинстве случаев для транспортировки грузов на большие расстояния, где обеспечивается максимальная эффективность и комфорт водителя. На несущую конструкцию может устанавливаться один из четырех видов спальной кабины – стандартная, низкая, высокая, очень высокая.

Вернуться к содержанию

Безопасность на современных Volvo FH13

Отдельного разговора заслуживают разработки в сфере безопасности на современных (выпускающихся с 2012-го года) Volvo FH13

Компания Вольво всегда славилась своим повышенным вниманием к юезопасности. В новых Volvo FH13 работает обновлённая анти-аварийная система: при помощи радара она обнаруживает препятствие и подаёт световой сигнал на лобовое стекло

При сокращении дистанции до столкновения и отсутствии реакции водителя на угрозу раздаётся звуковой сигнал и начинается плавное торможение. Если же и это не помогает избежать столкновения, тогда задействуется экстренное торможение.

Кроме того, дополнительную безопасность обеспечивают адаптивный круиз-контроль, система поддержки при смене полосы движения (Lane Changing Support), система предупреждения водителя (Driver Alert Support) и система оповещения при перестроении (Lane Keeping Support).

Не обойдены стороной и вопросы пассивной безопасности грузовика. Каркас кабины выполнен из особо прочной стали, а ударопоглощающие балки и двери сделаны из специального деформируемого металлосплава. В процессе создания современных кабин для Вольво FH13 было пройдено несколько тысяч компьютерно-смоделированных и около ста настоящих краш-тестов, чтобы отточить и наилучшим образом настроить все системы безопасности.

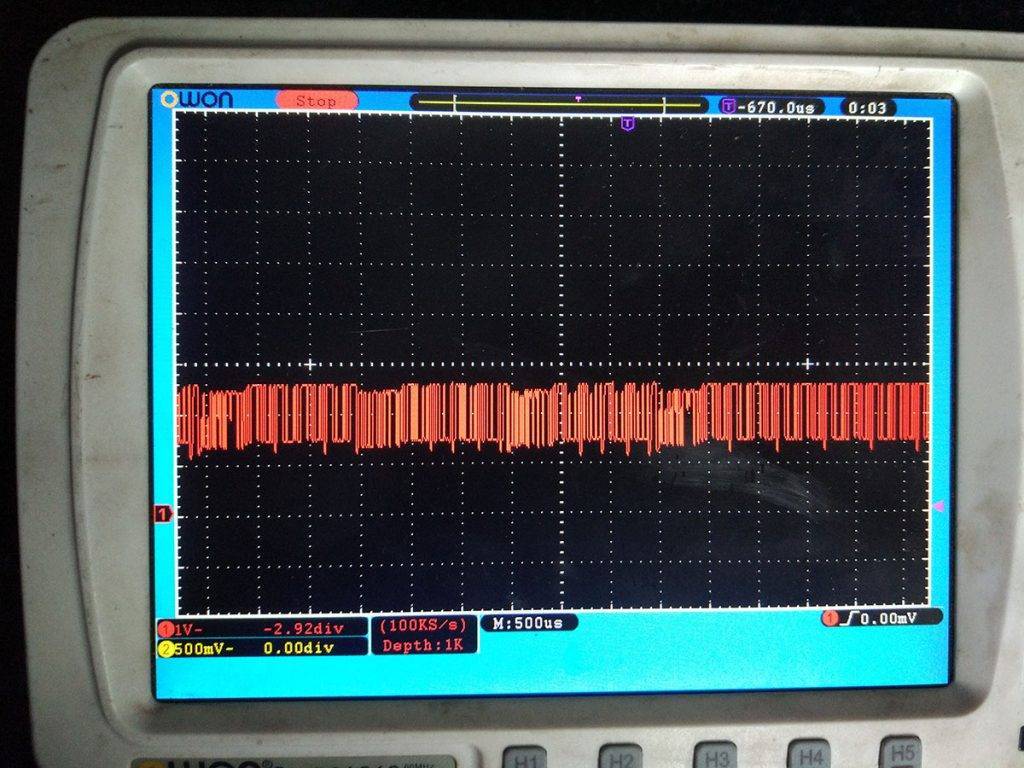

Осциллограмма CANJ1939 сигнала VOLVO FH13


Осциллограмма неисправного CAN J1939 Volvo FH

На измеренной осциллограмме видно, что сигнал CAN у нас идет очень зашумленный, такое ощущение, что все блоки без одновременно передают данные в канал и перебивают друг друга, без остановки и пауз. Канал данных CAN получается полностью забитый, зашумленный. Представьте, если бы 5-10 человек одновременно в параллель громко говорили, без пауз. Что они говорят, со стороны было бы не понять и каждый бы пытался перекричать друг друга.

Отключаем поочередно каждый из блоков, находящихся на линии
данных CAN J1939 и контролируем сигнал на осциллографе.

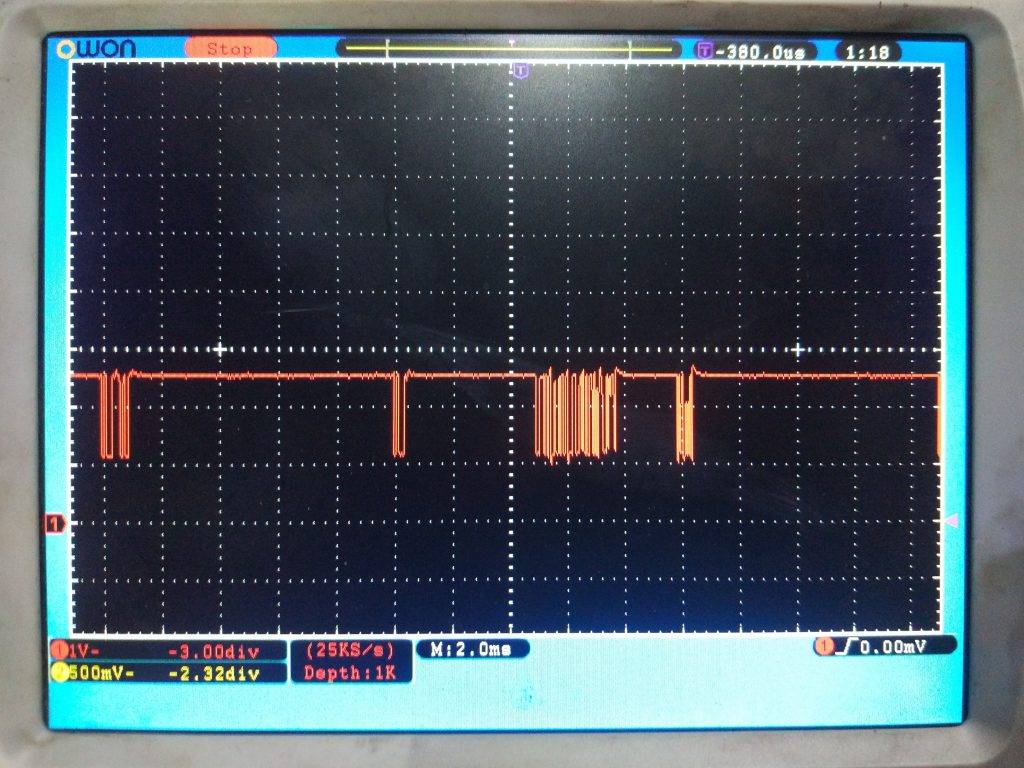

Осциллограмма исправного CAN Volvo

В нашем случае при отключении блока селектора передач GSECU (MID 223) сигнал на экране осциллографа
стал исправный.

Появились паузы, ответ, запрос. Блоки управления стали
понимать друг друга. Получается, что при подключенном блоке управления
селектором передач GSECU (MID 223) он хаотично
начинал “орать” в CAN сеть, и перебивать передаваемую информация с других блоков.


отключаем gsecu ставим перемычку на реле 5

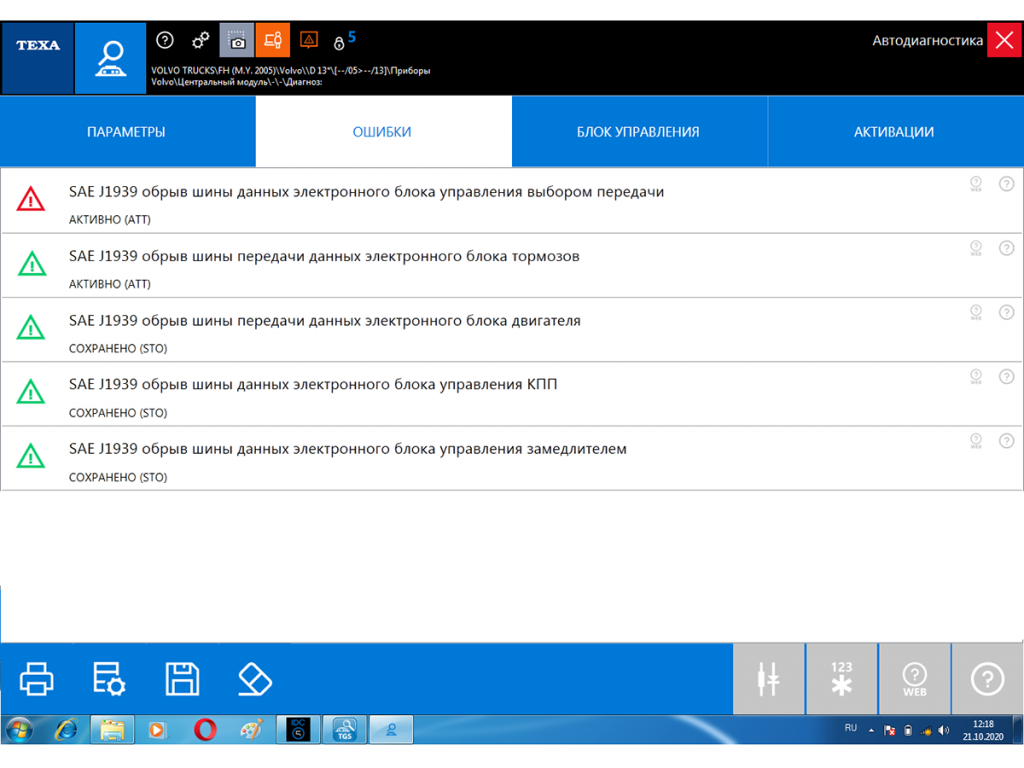

Подключаем ТЕКСу и проводим повторную диагностику и чтение ошибок. При отключенном блоке управления GSECU (MID 223) у нас только одна ошибка, которая на него и ругается.Ну естественно, он же у нас отключен Остальные ошибки становятся не активными. Приговариваем к ремонту блок управления селектором передач GSECU. Снимаем блок и везем его в лабораторию для дальнейшего ремонта.

Двигатель грузовика Volvo FH13

Дизельный двигатель Volvo D13 воплотил в себе все лучшие традиции и достижения воего «старшего брата» – D12D, и благодаря новым технологиям стал базовым силовым агрегатом для целого поколения будущих грузовиков Вольво. Этот мотор легче своего предшественника (на 20-70 кг, в зависимости от мощности), и экономичнее его – по заверениям конструкторов, на 5 процентов. И это несмотря на бо́льшую мощность и тяговитость.

Общее строение двигателя осталась прежней: шесть цилиндров, расположенных в ряд, моноблочная головка блока цилиндров, четыре клапана на каждый цилиндр, индивидуальные насос-форсунки. Без наличия изощрённой электроники современные двигатели давно уже не обходятся. Поэтому Volvo D13 оснастили современным блоком управления двигателя EMS (Engine Management System). Он управляет всеми процессами впрыска дизтоплива в цилиндры и выводит всю необходимую информацию о моторе (уровень машинного масла, температуру охлаждающей жидкости, мгновенный и средний расход горючего, концентрацию окислов азота в выхлопных газах) на дисплей приборной панели водителя. Давление впрыска подняли до 2000 Бар, а сам блок цилиндров во избежание его перегрева охлаждается дизтопливом.

Из инноваций данного двигателя консрукторами отмечается новая система вентиляции картера CCV (Closed Crankcase Ventilation). Она улавливает пары масла в выхлопных газах под клапанной крышкой, и это способствует более качественной очистке масла. Поэтому смену масла для этого двигателя можно проводить не ранее чем через каждые 100 тысяч километров. Но это, конечно, при условии использования дизельного топлива нормального качества.

Более продуманным образом в Volvo D13 было расположено навесное оборудование. Масляный насос, гидроусилитель руля, высокопроизводительный воздушный компрессор и топливный насос имеют шестерённые приводы. Их, для снижения шумности, компактным образом разместили на задней части двигателя. Водяной насос, вентилятор, генератор и компрессор климатической установки с приводом от ремня размещены в передней части мотора.

В своём первоначальном виде двигатели D9B и D13 соответствовали экологическим требованиям стандарта Евро-З. Впоследствии их доработали и до стандартов Евро-4, а затем и Евро-5. Для этого в базовом двигателе Евро-З был переделан газораспределительный механизм и перенастроены электронные «мозги» для достижения более высоких экологических стандартов. Добавлены системы рециркуляции выхлопных газов (EGR – Exhaust Gas Recirculation) и SCR (система переработки выхлопных газов с помощью технологии избирательной каталитической нейтрализации с мочевиной). Однако основа двигателя – кривошипно-шатунный механизм и блок – в изменениях уже не нуждались.

  • Рабочий объём – 12800 см³.
  • Диаметр цилиндра – 131 мм, ход поршня – 158 мм.
  • Количество клапанов – 24 шт.
  • Степень сжатия (компрессия) – 18.1:1.
  • Мощность – 400-460 л.с. (в зависимости от модификации).
  • Максимальный крутящий момент – 2000 / 2300 Н.м (при 1050-1400 об/мин).
  • Максимальные обороты – 2100 об/мин

Нельзя не отметить моторный тормоз VEB. Это не новая вещь на шведских грузовиках, но его возможности на грузовике этой модели просто замечательные. На тестах тяжёлый самосвал полной массой более сорока тонн на спуске в 28 процентов очень эффективно тормозил при помощью системы VEB. Максимальный тормозной эффект VEB достигается при числе оборотов 2300 об/мин.

Тягачи Volvo FH – первое поколение (1993–1998)

В конце 1993 Volvo представил свою замену для легендарного бескапотного тягача F серии, выпускавшегося почти 15 лет. Чтобы запустить в серийное производство новый FH потребовалось семь долгих лет, в течение которых практически с чистого листа велась разработка. В результате на свет появились две модели FH12 и FH16, разделяющие общие кабину и шасси.

Совершенно новый 12-литровый двигатель с системой непосредственного впрыска и верхним расположением распредвала разместил Volvo среди мировых производителей силовых установок. Тягач FH12 сразу завоевал международную премию «Грузовик года-1994».

16-литровый двигатель, доставшийся в наследство от предыдущего поколения, также претерпел значительные изменения. Было внесено множество улучшений и дополнительных функций как в сам двигатель, так и в трансмиссию и другие узлы и агрегаты, включая совершенно новую систему управления двигателем и его диагностики.

Кабина

Кабина отличалась резко наклонным и более округлым ветровым стеклом, боковые зеркала заднего обзора стали также обтекаемыми. Конструкция кабины производилась методом горячего цинкования, позволившая повысить прочность конструкции при одновременном уменьшении толщины панелей и коробчатых профилей, а также снизить тем самым общий вес кабины почти на 30%.

Кабина нового Volvo FH стала логическим переходом от просторной, но квадратной кабины F серии к более аэродинамически эффективной со значительно улучшенными эргономикой и комфортом в салоне. Кабина была тщательно исследована в аэродинамической трубе для придания необходимых очертаний и форм, чтобы в свою очередь уменьшить аэродинамическое сопротивление и улучшить топливную эффективность. Также она стала предметом самых жестких краш-тестов (фронтальный удар в 15-тонный бетонный блок, удар маятником массой в одну тонну по задней стенке кабины и передним стойкам), в конце которых двери кабины тягача должны были спокойно открываться. В 1995 году седельный тягач Volvo серии FH стал первым тяжелым грузовиком с обязательным оснащением подушкой безопасности водителя, что привело к дальнейшему улучшению пассивной безопасности.

Двигатель D12

Новый двигатель D12A был одним из крупнейших проектов в области разработки двигателей от Volvo Trucks с 1950-х годов. Базовая конструкция по-прежнему была основана на непосредственном впрыске в 6-цилиндровый дизельный двигатель объемом около 12 литров, но с совершенно иной топливной и клапанной системой по сравнению с предыдущими двигателей Volvo. Силовые установки производились на специализированном швецком предприятии в Skövde (Шевде) на полностью автоматизированной линии, где большую часть сборки двигателя выполняют роботы, а окончательные штрихи – проводится вручную.

D12A был разработан как «мировой двигатель«, чтобы быть в состоянии соответствовать последним требованиям в высокой мощности, низкому расходу топлива и более низкому уровню выбросов вредных веществ со своей разработкой распределительного вала, четырьмя клапанами на цилиндр и одним центрально расположенным электронным блоком управления инжектором, интегрированным компрессионным тормозом двигателя, стальными и алюминиевыми поршнями. Конструкция двигателя оставила дверь открытой для будущих улучшений как в области увеличения мощности, так и снижения потребления топлива и вредных выбросов.

VEB (моторный тормоз от Volvo Trucks)

VEB (Volvo Engine Brake) — тип компрессионного моторного тормоза, впервые представленного на двигателе D12A и с тех пор использующегося на более поздних OHC двигателях объемом от 9 до 16 литров.

Моторный тормоз (аналогичный термин: тормоз-замедлитель) – это вспомогательная тормозная система, предназначенная для эффективного торможения двигателем при низких оборотах (около 1600 об/мин) на спусках дорог без использования тормозных механизмов

В результате чего снижается износ тормозных накладок, шин и самое важное – температура тормозных колодок. Как известно «горячие» тормоза резко ухудшают эффективность торможения автотехники

Моторный тормоз, разработанный конструкторами Volvo, сочетает два компонента, работающих вместе – компрессионный тормоз и регулятор давления выхлопа, который приводится в действие гидравликой. Система VEB имеет особую конструкцию распределительного вала и коромысел выпускных клапанов, на кулачках которых есть два выступа:

  • Нагнетательный — за счет которого в начале такта впуска выпускные клапаны «подпрыгивают» для поступления воздуха к цилиндрам из выпускного трубопровода.
  • Декомпрессионный — благодаря которому в цилиндрах происходит снижение давления в конце такта сжатия.

Модификации

Обновленный модельный ряд сери Volvo FH состоит из четырех вариантов шасси седельных тягачей и трех вариантов бортовых грузовых автомобилей и автопоездов. Шасси комплектуются рессорными и пневматическими подвесками в различных комбинациях. Автомобили первого поколения Volvo FH12 комплектовались двигателями объемом 12,1 литров. В 2005 году, была представлена модель Volvo FH13 с двигателем объемом 12,8 литров. Она сменила на производственной линии предыдущую модель. При этом маркировка на передней панели кабины FH12 было заменена на буквенное обозначение FH, избегая использования несчастливого числа. В 2002 году второе поколение линейки получило обновленную кабину. В сентябре 2012 года на автомобильной выставке в Ганновере было представлено третье поколение автомобилей серии FH оснащенных независимой передней подвеской(IFS) соединённой с рейковым рулевым механизмом. Автомобили получили полностью новое шасси и кабину. От предыдущих модификаций были взяты только силовые установки, прошедшие модификацию. Спустя два года Volvo FH третьего поколения получили престижную премию «Truck of the Year».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

[править] Второе поколение (2002–2012)

В 2002 году представлено второе поколение Volvo FH, которое получило обновлённую кабину с вертикальными передними фарами. Все кабины предлагают в 3 вариантах комплектации и уровня оснащённости с функциональной панелью приборов, анатомическими регулируемыми сидениями, автоматической системой климат-контроля, вещевыми ящиками над лобовым стеклом и радиоприёмником с дистанционным управлением. Дополнительно можно установить 2-х местное пассажирское сиденье с трехточечными ремнями безопасности и регулируемый воздушный обтекатель на крыше, а внизу кабины смонтировать противоподкатную систему FUPS.

В семейство FH входят тягачи с колёсными формулами 4*2 и 6*2 с задним или средним ленивым мостом, а также шасси с колёсными формулами до 8*4 для монтажа кузовов и оборудования. В зависимости от вида модульной лонжеронной рамы, подвески и размера шин высота расположения седельного сцепного устройства находится в пределах 810—1000 мм. А грузовая высота шасси — 850—1000 миллиметров.

В 2005 году компания Volvo провела очередную модернизацию кабин и существенное повышение их комфортности. В них используются новое сиденье водителя и панель приборов с дополнительными функциями. В том же году дебютировала модель Volvo FH13 с дизельными двигателями D13A объёмом 12,8 л мощностью 400—520 л. с., которая заменила Volvo FH12. С весны 2006 года этот мотор оснащается системой каталитической очистки SCR, что позволило довести уровень его отработавших газов до требований Евро-4 и Евро-5.

В 2008 году Volvo FH второго поколения обновили, изменив внешний вид, двигатели и оснащение. Volvo Trucks выпускает на рынок самый мощный серийный грузовой автомобиль в мире Volvo FH16, мощность которого 700 л. с., а крутящий момент — 3150 Н*м. Он по праву занял место флагмана компании, превзойдя своего предшественника мощностью 660 л. с. Volvo FH16 предназначается для самых сложных транспортных операций по перевозке сверхтяжёлых грузов. Двигатель грузовика — Volvo D16G — в стандартной комплектации оборудован горным тормозом с электронным управлением (EPG) тормозной мощностью 230 кВт. Электронное управление позволило уменьшить количество движущихся частей, что обеспечивает простоту эксплуатации, надёжность и небольшой вес. На заказ также устанавливается моторный тормоз Volvo VEB +, имеющий тормозную мощность 425 кВт.

В 2011 году дебютировал Volvo FH16 Heavy Haulage для перевозки тяжёлых грузов с полной массой автопоезда до 295 тонн. Новая версия FH16 оснащается 16-литровым дизельным двигателем мощностью 600 л. с. и крутящим моментом 2800 Н*м, который агрегатируется с 7-ступенчатой автоматической коробкой передач с гидротрансформатором. Седьмая передача позволяет автопоезду двигаться с крейсерской скоростью при минимальных оборотах двигателя. 16-литровый двигатель имеет в стандарте моторный тормоз VEB+ с тормозной мощностью до 425 кВт. Трансмиссия также оснащена тормозом-замедлителем с тормозной мощностью до 450 кВт. Volvo FH16 для перевозки тяжёлых грузов предлагается в виде седельного тягача с различными колёсными формулами. Подвеска может быть как рессорная, так и пневматическая.

Двигатели

Volvo

  • D12D (объём 12,1 л, мощность 340, 380, 420, 460, 500 л. с.) (2002–2005)
  • D12F (объём 12,1 л) (2004–2006) EGR
  • D13A,B,C (объём 12,8 л, мощность 400, 420, 440, 460, 480, 500, 520, 540 л. с.) (2005–2012)
  • D16C,E,G (объём 16,1 л, мощность 540, 580, 600, 610, 660, 700 л. с.) (2006–2012)

Cummins

ISX600 (объём 14,91 л) (1998–2006) (Австралия)

Трансмиссии

14-ст. механическая:

  • VT2514(OD) (2002–2012)
  • VT2814(OD) (2006–2012)

16-ст. механическая (ZF):

ZT1816

12-ст. полуавтоматическая (I-shift):

  • V2512AT (2007–2012)
  • V(O)2812AT (2007–2012)
  • VO3112AT (2008–2012)

6-ст. автоматическая (Powertronic):

  • VT1706PT
  • VT1906PT
