Контроллер и контактор РН
Сначала о контроллере. Контроллер есть устройство, коим управляется механизм крана. На фотографии справа контроллер без крышки.
А на схеме слева на левой стороне изображён один (из нескольких, остальные будут показаны ниже) контакт контроллера подъема. Найдите над самим контактом красноватую цифру 1. Она означает номер контакта контроллера, или, как говорят электрики, “номер шайбы” контроллера. Другие цифры и прерывистые линии под ними означают положение рычага контроллера. Чёрная точка означает, в данном положении рычага контроллера данный контакт замыкается. Соответственно, отсутствие точки означает, что в этом положении рычага контакт разомкнут.
Теперь о контакторе РН. Думаю, что можно называть и реле РН. На кране его функцию выполнял, если мне не изменяет память, пускатель типа ПАЕ. В этой работе используются термины “контактор”, “реле”, “пускатель”. О различиях между ними я здесь не буду писать. Все они обозначают устройство с одним и тем же принципом действия, имеющее катушку, при прохождении по которой тока размыкаются или замыкаются контакты.
Как видно из схемы, в нулевом положении контроллера его контакт замыкается. и на катушку контактора РН может быть подано напряжение. А если контактор сработает, он при помощи своего контакта “встаёт на самоподхват” и может оставаться включённым и в других положениях контроллера. Что же может отключить контактор РН? Отключение обоих реле – 1РУ и 2РУ. Ниже мы увидим их на другом рисунке. Срабатывание реле максимального тока МР при перегрузке двигателя. Включение контактора 1В. Мы уже знаем, что контактор 1В включается при подъеме. Но даже при его включении контактор РН не отключится, если остаётся неразомкнутой шунтирующая контакт В1 цепочка. Состоит эта цепочка из контакта конечного выключателя ВКГ2, который срабатывает, когда груз бывает поднят на слишком большую высоту, и контакта реле К3, который при нормальной работе крана всегда замкнут. Реле К3 мы здесь подробно разбирать не будем. Это реле является частью системы защиты, которая необходима по причине особенностей конструкции данного крана (кран с траверсой). То есть груз можно поднимать только до того момента, когда сработает конечный выключатель. Лампочка на схеме сигнализирует крановщику, что либо контроллер находится в нулевом положении, либо контактор РН включен. В чём же функция контактора РН? Не только же в том, чтобы поставить себя на самоподхват?
Блок 33-100000-001-01 чугунное литье
В блоках крана применены подшипники с защитными шайбами, заполненные смазкой. Пополнение смазкой в процессе эксплуатации не требуется.
Важно Принцип работы гидравлического экскаватора
Для предохранения каната от ржавления, а также во избежание преждевременного износа и перетирания отдельных проволок одна о другую и о поверхности блоков канат надо регулярно смазывать канатной смазкой. В качестве канатной смазки можно применять также смесь из 90 % солидола и 10 % битума. При смазке смесь необходимо прогреть до 60 °С. Ориентировочная норма смазочного материала для смазки каната составляет 3г на метр длины и миллиметр диаметра. Смазка тормоза должна производиться не реже, чем раз в месяц. Зимой надо применять зимние сорта смазки, летом — летние. Отступление от этого правила приведет к нарушению режима работы механизма.
Железнодорожные краны КДЭ-161, КДЭ-163, КДЭ-253, КДЭ-251
имеют похожую конструкцию, которая состоит из нескольких компонентов. Например, поворотная платформа включает в себя стрелу, А-образную раму и кабину оператора. Также сюда входят опорно-поворотный механизм, рабочее оборудование и ходовые тележки. Стоит знать, чтоблок 24-10030-20 располагается в портале железнодорожного крана и позволяет упростить работу стрелового оборудования.
Устройство железнодорожных кранов
По типу привода железнодорожные краны так же имеют различия. Так существуют краны работающие от ручного привода. И краны, которые выполняют работу посредством работы механики. Как правило, у кранов, работающих от ручного привода грузоподъемность не достигает высокого уровня, именно по этой причине данный вид используется преимущественно на работах небольшого и среднего уровня. В отличие от ручных, краны, которые функционируют посредством механики, имеют достаточно большие преимущества.
Во-первых, их грузоподъемность отличается высоким уровнем, к тому же данные краны способны к большой выработке и являются наиболее производительными. Данный тип железнодорожных кранов разделяется на такие виды, как краны, которые осуществляют работу посредством электрического двигателя, паровые, дизельно-гидравлического принципа работы, многодвигательные и однодвигательные. Все эти виды имеют высокий уровень коэффициента полезного действия.
Работа их осуществляется либо от прямого источника электрического питания, либо посредством работы электрического генератора, который дополнительно устанавливается на кран. Железнодорожные краны обладают достаточно высокой передвижной скоростью, а именно она может варьироваться в диапазоне от шестидесяти до ста километров в час. Оборот вокруг своей оси эти грузоподъемные устройства выполняют за минуту времени до полутора раз, но эти параметры могут изменяться в зависимости от грузоподъемности: чем она больше, тем медленнее кран оборачивается вокруг себя.
Вес железнодорожных кранов может быть небольшим и достаточно весомым, так он колеблется от шестидесяти до трехсот тонн, данные параметры зависят от типа выполняемых работ. Соответственно платформа для транспортировки и перемещения выбирается исходя из габаритов.
Основными работами, которые, являются такие, как выгрузка, перегрузка тяжелого габаритного груза, строительные и монтажные работы на железной дороге, а также всевозможные работы по ликвидации аварийных ситуаций на железнодорожном полотне.
Характеристики железнодорожного крана
Железнодорожный кран, как правило, монтируется на платформе, которая идеально подходит для транспортировки и перемещения данного вида техники. Кран, как правило, является полноповоротным, и соответственно оснащен стреловым элементом. Часто такие устройства имеют типовые подразделения на категории, которые непосредственно подразумевают их рабочие режимы. Данные категории обозначены специальной аббревиатурой, а именно краны делятся на четыре категории, такие как:
- Л – легкий
- С – средний кран
- Т – тяжелый кран
- ВТ – означает: весьма тяжелый
Железнодорожные краны являются чрезвычайно производительными и обладают высокой грузоподъемностью. Данные параметры варьируются непосредственно от типа тяжести и модели. Таким образом, грузоподъемность может варьироваться в диапазоне от двадцати до тридцати тонн, это для кранов, которые относятся к легким типам. И грузоподъемность, которая варьируется в диапазоне от восьмидесяти до двухсот пятидесяти тонн, которой отличаются краны, относящиеся к тяжелым типам.
Кран мкгс 100 технические характеристики
Кран МКГС-100 — стреловой монтажный гусеничный кран грузоподъемностью 100 тонн, предназначенный для монтажа тяжеловесного и крупноблочного оборудования, строительных конструкций, а также реконструкции предприятий различных отраслей промышленности, включая металлургическую и нефтехимическую.
Конструкция крана МКГС-100 включает в себя ходовую и поворотную части, стреловое и башенно-стреловое оборудование, лебедку, крюковые обоймы, дизель-электрический агрегат, механизм вращения, монтажную стойку, генераторную группу и кабину опорно-поворотного устройства. Все рабочие механизмы крана питаются от электрического привода на постоянном токе. Это обеспечивает низкие посадочные скорости и помогает им регулировать скорость от нулевой до максимальной.
Конструкция крана разработана специалистами ВКТИ «Минмонтажспецстроя» и КБ Ульяновского механического завода №2. На этом же заводе был налажен выпуск этих кранов (кран МКГС-100 — с 1978 г.; кран МКГС-100.1 — с 1990 г.).
Особенностью крана МКГС-100 является повышенная мобильность за счет использования новой схемы его транспортировки. Поворотная часть крана опирается на раму двухосной пневмоколесной тележки, которая с помощью кронштейна соединяется с нижней рамой крана, а опорная часть стрелы соединяется с седловин устройством автотягача. Таким образом создается автопоезд массой около 56 т, что обеспечивает его свободное движение в транспортном потоке по дорогам.
Кран МКГС-100 оснащается удлиненными стрелами за счет вставок по 7 м. На все стрелы может быть установлен неуправляемый гусек длиной 12 м. Предусмотрено башенно-стреловое оборудование: башни длиной 29, 43 и 50 м и управляемые гуськи длиной 19 — 40 м. На кране предусмотрено устройство повышения грузоподъемности за счет дополнительной мачты и подвесного противовеса до 160 т. По автодорогам кран перевозят укрупненными узлами: поворотная часть и нижняя рама, секции стрелы по 14 и 7 м, гусеничные тележки, противовес. По железной дороге кран перевозят на 5 платформах вместо 14 при обычном разукрупнении на сборочные единицы.
Кран МКГС-100 технические характеристики
— Максимальная грузоподъемность 100 тонн — Базовая длина стрелы 22 м — Максимальная длина стрелы 57 м — Ширина ходового устройства 7000 мм — Длина 9100 мм — Высота 4250 мм — Номинальная мощность двигателя 100 кВт
Транспортировка крана требует наличия специального транспортного оборудования. При перевозке по автомобильным дорогам с использованием седельного тягача, конструкцию крана разбирают на узлы, а при железнодорожных перевозках секции башенно-стрелового оборудования укладываются друг на друга без разборки крана по опорно-поворотному устройству. Оригинальный принцип агрегатного построения дает МКГС-100 преимущество перед другими кранами тяжелого класса, связанных с демонтажем и транспортировкой оборудования предельных размеров.
Категории
Башенные краны с поворотной платформой
- Башенный кран КБ-100
- Башенный кран КБ-100.ОА
- Башенный кран КБ-160
- Башенный кран КБ-201
- Башенный кран КБ-306
- Башенный кран КБ-308
- Башенный кран КБ-309
- Башенный кран КБ-401, КБ-402
- Башенный кран КБ-403
- Башенный кран КБ-404
- Башенный кран КБ-405
- Башенный кран КБ-406
- Башенный кран КБ-408
- Башенный кран КБ-415
- Башенный кран КБ-416
- Башенный кран КБ-471
- Башенный кран КБ-473
- Башенный кран КБ-474
- Башенный кран КБ-504
- Башенный кран КБ-503
- Башенный кран КБ-515
- Башенный кран КБ-571Б
- Башенный кран КБ-572
- Башенный кран КБ-573
- Башенный кран КБ-585
- Башенный кран КБ-674
- Башенный кран либхер 63K
- Башенный кран либхер 112 EC-H8
- Башенный кран либхер 132 EC-H8
- Башенный кран либхер 200 EC-H10
- Башенный кран Linden Comansa
- Башенный кран Terex
- Башенный кран Potain 178
- Башенный кран Potain MR 295 H25
- Башенный кран QTZ 63
- Башенный кран QTZ 80
- Башенный кран QTZ 125
- Башенный кран QTZ 160
- Башенные краны АБК-4 и АБКС-4м
- Башенные краны БКСМ 5-5, БКСМ 7-5
- Башенные краны JASO
- Гусеничные краны
- Автомобильные краны
Важно Устройство и технические характеристики крана Клинцы от Клинцовского автокранового завода
Грузоподъемные железнодорожные краны
Строительные машины и оборудование, справочник
Категория:
Такелажные приспособления
Грузоподъемные железнодорожные краны
Железнодорожными называются краны, которые перемещаются по железным дорогам нормальной колеи как самостоятельно, так и в составе поезда. При транспортировании к крану прицепляют железнодорожную платформу, на которую укладывают крюк крана. Стрелу, расположенную вдоль платформы, оставляют в подвешенном на канатах состоянии.
Железнодорожные краны используют для погрузоч- но-разгрузочных работ на заводских территориях, складах, при строительстве и монтаже различных конструкций и оборудования.
Краны имеют четыре рабочих движения: передвижение крана, изменение вылета стрелы, поворот стрелы, а также подъем и опускание груза.
Железнодорожные краны выпускают с дизельными и дизель-электрическими приводами. Краны, оснащенные двигателями внутреннего сгорания, приводятся в действие от карбюраторных или дизельных двигателей, а дизель-электрические — от индивидуальных электродвигателей, установленных у исполнительных механизмов. При работе крана с дизель-электрическим приводом на территории заводских площадок электродвигатели краиа могут получать энергию от внешней электросети.
Железнодорожный кран ДЭК-251 (рис. 65, а) грузоподъемностью 25 т можно использовать со стрелой 15 м. В случае необходимости стрелу удлиняют за счет типовых вставок до 20, 25, 30 м. При этом грузоподъемность крана уменьшается.
Рис. 65. Краны:а — стреловой железнодорожный, б — стреловой гусеничный, в — башенно-стреловой; 1 — аутригеры, 2 — платформа, 3 — стрела, 4 — кабина, 5 — рабочее место машиниста, 6 — ходовое устройство, 7—грузовой полиспаст, 8—ограничитель высоты подъема, 9 — поворотная платформа
Железнодорожный кран монтируют на платформе, на которой располагают механизм поворота стрелы и механизмы передвижения. Поворотную платформу изготовляют сварной, в середине ее располагают механизмы крана, а в хвостовой части — контргруз. Перед механизмами крана к поворотной платформе крепят стрелу крана. Вся поворотная платформа закрыта кабиной, в передней части которой располагается рабочее место машиниста.
В целях увеличения грузоподъемности и устойчивости краны оснащены выдвижными металлическими поворотными опорами — аутригерами. Они одним концом крепятся к неповоротной платформе; на втором пх конце расположен вертикальный винт. К винту, в нижней его части, крепится опора, которая с помощью винта опирается на шпальные клетки.
Читать далее: Грузоподъемные гусеничные стреловые краны
Категория: — Такелажные приспособления
stroy-technics.ru
Как выбрать подкрановый путь
При размещении и использовании мостового крана рельсовый путь подвергается высоким нагрузкам. Именно поэтому при его сооружении к конструкции предъявляются такие проектные требования:
- расстояние от подвижного оборудования в любом положении до выступающих частей здания должно быть не менее 0,1 м;
- конструкция должна быть установлена на специальные фундаменты или на цеховых колоннах, выдерживающих нагрузку при перемещении оборудования с максимальной загрузкой;
- в поперечном направлении рельсовый путь должен быть укреплен фиксирующими элементами — стяжками и распорками;
- конструкция может возводиться либо отдельно, либо с использованием инвентарных секций;
- рельсы должны быть закреплены так, чтобы исключалась их механическая, тепловая деформация, а также продольное или боковое смещение;
- максимальные прогибы рельсов под нагрузкой — не более 1/500;
- на концах рельс должны быть установлены тупиковые упоры, предотвращающие сход тележки с рельс.
Остальной перечень требований включает в себя необходимый запас прочности, качество металла, допустимые виды рельсов, порядок монтажных работ и т.д.
Покупка железнодорожных кранов КДЭ-163
Наше предприятие продает и покупает ЖД-краны КДЭ-163.
В основном мы приобретаем тяжелую спецтехнику (краны, бульдозеры, грейдеры и т. п.) для восстановления и продажи. Кроме этого мы можем купить б/у ЖД-кран КДЭ-163 или другую машину для использования в качестве донора, то есть для разборки на запчасти
Почему сегодня более выгодно покупать б/у ЖД-краны КДЭ-163?
Новый кран, железнодорожный или другой стоит дорого, импортный стоит очень дорого. Во всех современных российских кранах и другой спецтехнике есть импортные детали, которые сейчас также дорого стоят и дешеветь не будут. А краны семейства КДЭ, во-первых стоят гораздо дешевле, во вторых они проще в обслуживании и ремонте. В то же время, запас прочности, вложенный конструкторами в советские железнодорожные краны позволяет использовать их десятилетиями. Практика показывает, что при верном обращении и регулярном техобслуживании ЖД-краны КДЭ могут работать 30-50 лет и более. Именно поэтому покупка ЖД-крана КДЭ-163 – достаточно выгодное приобретение не только для небольших предприятий, но и для крупных компаний.
Важно Технические характеристики самосвала ГАЗ-САЗ-3507 и его основных модификаций
При покупке б/у ЖД-кранов КДЭ-163 или других моделей, можно столкнуться с проблемой поиска запчастей, которые давно перестали выпускаться.
В этом случае есть 2 выхода:
- покупка ЖД-кранов КДЭ-163 или другой техники для последующей разборки на детали;
- приобретение дефицитных деталей у компаний, специализирующихся на штучных заказах уже не выпускающихся деталей.
В первом случае вы можете потратить много денег, а детали окажутся в не очень хорошем состоянии, ао втором можете потратить много времени и не найти надежного производителя. Чтобы не тратить время и не нарваться на мошенников, лучше обратиться за помощью в . У нас много партнеров, выполняющих индивидуальные заказы и мы можем гарантировать, что они ответственно подходят к работе и качественно ее выполняют.
ООО «Кранмастер» является дилером тридцати заводов-изготовителей спецтехники, поэтому, если Вы решили купить Железнодорожные краны КДЭ-163
по низкой цене, обращайтесь в нашу компанию.
Осуществляем доставку спецтехники в регионы.
Выполняем приоритетные отгрузки в следующие города: Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Благовещенск, Брянск, Владивосток, Владимир, Волгоград, Вологда, Воркута, Воронеж, Горно-Алтайск, Екатеринбург, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Кызыл, Лабытнанги, Липецк, Магадан, Москва, Мурманск, Нарьян-Мар, Нижний-Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Пенза, Пермь, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Санкт-Петербург, Саранск, Саратов, Смоленск, Ставрополь, Сургут, Сыктывкар, Тамбов, Тверь, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Чита, Южно-Сахалинск, Якутск, Ярославль.
| Характеристики железнодорожного крана КДЭ-163 | |
| Грузоподъемность (на выносных опорах) | 16 т |
| Грузоподъемность (без опор) | 8 т |
| Высота подъема крюка (макс) | 13.6 м |
| Скорость подъема груза (2 барабана) | 17.8 м/мин |
| Скорость подъема груза (1 барабан) | 8.9 м/мин |
| Масса крана (в раб. состоянии) | 55 т |
| Максимальная скорость ветра, при которой допускается работа | 18 м/сек |
| Скорость следования в составе спецпоезда | до 100 км/час |
Груз доставляется транспортной компанией до терминала в вашем городе
Грузоперевозчик связывается с вами и сообщает о прибытии груза
По доверенности от организации или по паспорту (если груз отправлен на частное лицо) можно получить товар
Оплата производится при получении наличным или безналичным расчетом
Расчет стоимости можно провести на сайтах
Транспортных компаний:
Курьерских компаний:
Мы оказываем постгарантийное обслуживание купленной у нас техники с выездом к Вам на объект в короткие сроки.
Железнодорожный кран КДЭ-163
ЖД-кран КДЭ-163
– дальнейшее развитие одного из первых советских дизель-электрических ЖД-кранов КДЭ-151, выпускаемого с начала 60-х годов прошлого века. В КДЭ-163, выпускаемом с 1971 г, были учтены недочеты, выявленные при эксплуатации предыдущих моделей, потом машина получилась более производительной и экономичной. Несмотря на то, что покупка ЖД-крана КДЭ-163 означает, что машине минимум 30 лет, эти краны могут работать еще долго и , если можно так сказать, находятся в прекрасной форме и проработают, при правильной эксплуатации и регулярном техобслуживании еще столько же.
Блок 33-100000-001-01 чугунное литье
В блоках крана применены подшипники с защитными шайбами, заполненные смазкой. Пополнение смазкой в процессе эксплуатации не требуется.
Важно Как разобрать и проверить генератор МТЗ-82: схема подключения
Для предохранения каната от ржавления, а также во избежание преждевременного износа и перетирания отдельных проволок одна о другую и о поверхности блоков канат надо регулярно смазывать канатной смазкой. В качестве канатной смазки можно применять также смесь из 90 % солидола и 10 % битума. При смазке смесь необходимо прогреть до 60 °С. Ориентировочная норма смазочного материала для смазки каната составляет 3г на метр длины и миллиметр диаметра. Смазка тормоза должна производиться не реже, чем раз в месяц. Зимой надо применять зимние сорта смазки, летом — летние. Отступление от этого правила приведет к нарушению режима работы механизма.
Железнодорожные краны КДЭ-161, КДЭ-163, КДЭ-253, КДЭ-251
имеют похожую конструкцию, которая состоит из нескольких компонентов. Например, поворотная платформа включает в себя стрелу, А-образную раму и кабину оператора. Также сюда входят опорно-поворотный механизм, рабочее оборудование и ходовые тележки. Стоит знать, чтоблок 24-10030-20 располагается в портале железнодорожного крана и позволяет упростить работу стрелового оборудования.
КЖДЭ-25
Особенностью конструкции крана КЖДЭ-25 является модернизированный механизм поворота, в котором изменено число шестерен. Машина оснащается удлиненной поворотной платформой, позволяющей установить усиленную стрелу. Доработкам подверглась схема запасовки троса. Машина имеет увеличенную на 9 т грузоподъемность, что отразилось на конструктивном весе крана. В качестве силового агрегата применяется 240-сильный дизель ЯМЗ-238, генераторная установка не изменилась. Остальные детали и узлы, включая элементы стрелы, унифицированы с машиной модели 16.
Описание характеристик установки:
- конструктивный вес — 56,7 т;
- высота в транспортном состоянии — 4455 мм;
- ширина — 3110 мм;
- база тележки — 1850 мм;
- расстояние от оси автосцепки до кромки рельса — 980-1080 мм.
Гусеничные краны
МКГС-100
Кран МКГС-100 — стреловой монтажный гусеничный кран, предназначенный для монтажа тяжеловесного и крупноблочного оборудования, строительных конструкций, а также реконструкции предприятий различных отраслей промышленности, включая металлургическую и нефтехимическую.
Конструкция крана МКГС-100 включает в себя ходовую и поворотную части, стреловое и башенно-стреловое оборудование, лебедку, крюковые обоймы, дизель-электрический агрегат, механизм вращения, монтажную стойку, генераторную группу и кабину опорно-поворотного устройства.
Технические характеристики
— Грузоподъемность. Максимальная грузоподъемность крана МКГС-100 при стреле длиной 22 м равна 100 т, при этом вылет стрелы равен 6 м, а высота подъема 20,7 м.
— Габариты. Ширина ходового устройства крана составляет 7000 мм с учетом ширины гусеничной ленты 1250 мм, длина — 9100 мм, а высота — 4250. Дорожный просвет составляет 550 мм. Рабочая масса крана равна 131,5 тоннам, включая массу контргруза, весом 21,8т и массу ходового и опорно-поворотного устройств массой 57,9 т. Скорость передвижения крана при средней нагрузке на грунт, равной 0,95 кгс/см¬2 составляет 0,5 км/час. Кран МКГС-100 способен преодолевать уклон пути не превышающий 15 град.
— Стреловое оборудование. Длина основной стрелы равна 22 м, однако за счет вставок 7 и 14 метров, она может увеличиться до 57 м. При этом наибольшая высота груза составит 95 м. Стрелы длиной 22, 29, 36, 43 и 50 метров, оснащенные 12-метровым жестким гуськом могут поднимать груз как на основном, так и на вспомогательном крюке. Подъем на максимальную высоту 95 м осуществляется с помощью башенно-стрелового оборудования длиной 57 м и гуськом 40 м при вылете стрелы 17 м. Вес груза в таком случае составляет 19,5 т.
— Электрооборудование. На кран МКГС-100 установлен двигатель марки ЯМЗ-236 мощностью 180 л.с. и числом оборотов, равным 1450 об/мин и 100-киловаттный генератор. Кран также приспособлен к получению энергии от внешней сети. Для этого необходим трехфазный ток напряжением 380В с частотой 50 Гц либо напряжением 440В частотой 60 Гц.
СКГ-63/100
Гусеничный кран СКГ-63/100 обладает грузоподъемностью 63 или 100 т в зависимости от установленного стрелового оборудования и массы противовеса.Кран имеет дизель-электрический многомоторный привод, работающий на переменном трехфазном токе напряжением 380 В, и может получать питание или от собственной электростанции или от внешней сети.На кране предусмотрено башенно-стреловое оборудование, состоящее из стрелы (башни) и маневрового гуська. Во время работы стрела не меняет своего положения и имеет передний предварительно напряженный расчал.При стреле 12 м кран обладает максимальной грузоподъемностью – 100 т при высоте подъема крюка 10,7 м; при оборудовании крана стрелой 15,74 м его грузоподъемность составляет 63 т. Стрела длиной 15,74 м является основной для крана СКГ-63/100. Она состоит из двух секций, на конце стрелы закрепляется съемный наголовник. С помощъю сменных секций стрела может быть удлинена до 20,84; 25,74; 30,84 и 35,94 м. Стрелы крана могут оборудоваться установочным гуськом длиной 7,68 м для вспомогательного подъема. Мавровый гусек длиной 29,04 м. С помощью сменных секций (вставок) его длина может быть уменьшена до 16,42 м.
Стрела и гусек треугольного сечения и выполнены из труб. Опорно-поворотное устройство двухрядное шариковое. Контргруз выполнен из трех частей: основного – 16 т и двух дополнительных – 13,2 и 9,2 т.
Технические характеристики кранов шаровых
Характеристики кранов зависят от материалов, применяемых для изготовления деталей шарового крана, соблюдения технологий производства и использования в производстве современного оборудования.
Как следствие — выше характеристики материалов исполнения, больше возможностей эксплуатации в окружающей среде и разнообразие составов пропускных сред.
Коротко о основных характеристиках КШ по эксплуатации в окружающей среде в разных климатических условиях, обозначения:
- У — умеренный климат
- ХЛ — умеренный и холодный
- УХЛ — умеренный, холодный и кислотостойкий
Также долговечность эксплуатации зависит от качества и характеристик уплотняющих материалов шарового затвора и штока крана.
Основные технические данные стреловых полноповоротных кранов
По характеру работы на железнодорожном транспорте наиболее распространены краны на железнодорожном ходу, хотя используются и краны на гусеничном и пневматическом ходу. Краны состоят из двух основных частей: ходовой платформы и подъемно-поворотной рамы со стрелой и грузозахватными устройствами. На поворотной раме также размещаются: силовая установка, основные рабочие механизмы крана, стрела с грузозахватными устройствами и органы управления.
На каждом самоходном стреловом полноповоротном кране как минимум имеются четыре механизма: подъема груза, изменения вылета стрелы, поворота верхней части крана и механизм передвижения крана самоходом. Все этн механизмы могут приводиться в движение от отдельных приводов или в комплексе от одного силового привода.
На рис. 1, 2 показаны стреловые полноповоротные краны, краны на железнодорожном ходу грузоподъемностью 15, 16 т.
Технической характеристикой крана являются грузоподъемность, мощность силового привода и суммарная мощность установленных двигателей, скорость подъема груза и передвижения крана самоходом, время полного изменения вылета стрелы, частота вращения поворотной рамы крана, наибольшая высота подъема грузозахватного устройства, радиус, описываемый поворотной частью крана, габаритные размеры, масса крана и допустимая скорость транспортировки крана в составе поезда.
Мощность тепловых двигателей (паровых, двигателей внутреннего сгорания) выражается в лошадиных силах (л. с.), а электрических в киловаттах (кВт).
Скорость подъема груза, передвижения самоходом выражается в метрах в 1 мин (м/мин), а скорость транспортировки крана в составе поезда в километрах в 1 ч (км/ч).
Время подъема или опускания стрелы крана от одного крайнего положения до другого выражается в минутах (мин).
Быстрота поворота верхней рамы крана характеризуется частотой вращения.
Вылетом стрелы называется расстояние по горизонтали между осью вращения крана и вертикальной линией, проходящей через точку подвеса груза.
От вылета стрелы зависит величина обслуживаемой краном площади: чем больше вылет, тем больше эта площадь; но с увеличением вылета повышается возможность опрокидывания крана, так как снижается его устойчивость; поэтому при увеличении вылета должен быть уменьшен вес поднимаемого груза. Для повышения устойчивости и возможности поднятия более тяжелого груза

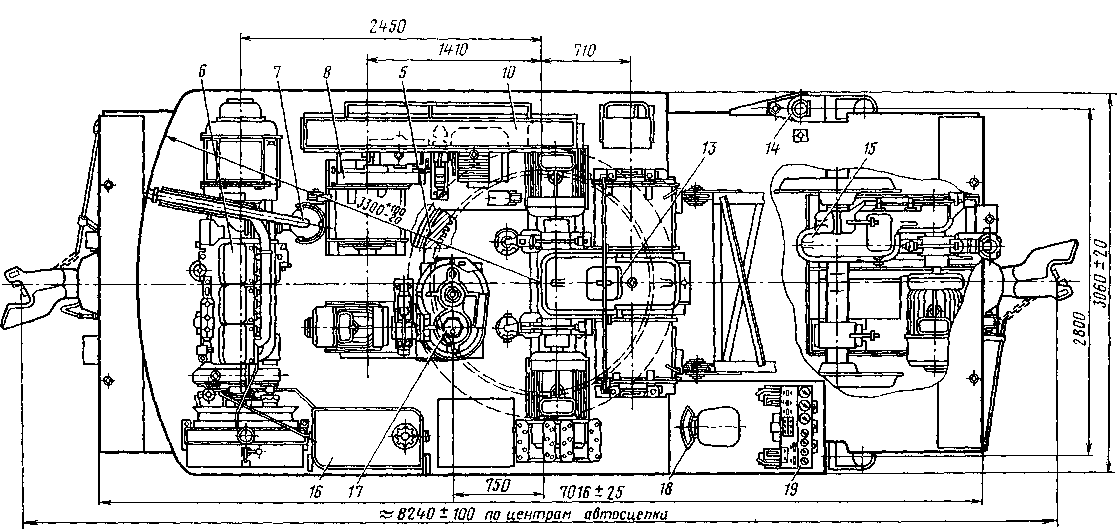

Рис. 1. Дизель-электрический кран КДЭ-161 грузоподъемностью 16 т:
1 — портал крана; 2-кузов крана; 3 -грузовая стрела; 4 — поворотная часть крана; 5 — опорно-поворотное устройство; 6 — ди-зель-генераторная установка; 7 — глушитель; 8 — механизм подъема стрелы; 9 — кронштейн-держатель кабеля; 10 — станция управления; 11 — тележка ходовая; 13 — нижняя ходовая рама; 13 — лебедка грузовая; 14 — аутригер; 15 — механизм передвижения; 16 — бак топливный; 17 — механизм поворота; 18 — сиденье машиниста; 19 — пульт управления
/ — вал грузовых барабанов; 2 — главный вал; 3 — вертикальный вал привода колесных пар; 4- горизонтальный вал механизма подье-•ма стрелы; 5 — горизонтальный вал поворота; 6 — вертикальный вал механизма подъема стрелы; 7 — главный вентиль; 8 — регулятор пара; 9 — ось стрелового барабана; 10 — барабан подъема стрелы; //- внлка; 12 — траверса; 13 — грузовые барабаны; 14- указатель грузоподъемности; 15-верхнее опорное кольцо; 16 — опорные катки; 17- нижнее опорное кольцо; 18-гайка центрального шкворня; 19 — центральный шкворень; 20 — вертикальный вал поворота; 21 — горизонтальный вал привода колесных пар; 22 — кулачковая муфта; 23 — ручной привод тормоза тележкн; 24 — фрикционы поворота; 25 — тормоз поворота; 26 — фрикционы груза; 27 — тормоза груза; 28 — фрикционы привода колесных пар; 29 — тормоз привода колесных пар; 30 — привод воздушного тормоза тележки; 31 — аутригер; I — червяк; И — шестерня механизма подъема стрелы; III — венец поворота; IV — цилиндрическая шестерня вертикального вала поворота; V — цилиндрическая шестерня горизонтального вала привода колесных пар; VI — нижняя коническая шестерня вертикального вала привода колесных пар; VII — коническая шестерня горизонтального вала привода колесных пар; VIII — цилиндрическая разъемная шестерня; IX — цилиндрическая шестерня вала грузовых барабанов; X — цилиндрическая шестерня главного вала; XI — промежуточная шестерня; XII -левая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XIII — коническая шестерня горизонтального вала механизма подъема стрелы; XIV — коническая шестерня горизонтального вала поворота; XV — коническая шестерня горизонтального вала поворота; XVII — правая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XVIII —
Выберите вашу станцию:
| Москва | Карымская | Рузаевка | Сургут |
| Восточно-Сибирская ж.д. | Могоча | Самара | Тюмень |
| Братск | Чернышевск | Сызрань | Северная ж.д. |
| Иркутск | Чита | Ульяновск | Архангельск |
| Северобайкальск | Западно-Сибирская ж.д. | Уфа | Вологда |
| Тайшет | Барабинск | Московская ж.д. | Воркута |
| Улан-Удэ | Барнаул | Брянск | Коноша I |
| Усть-Илимск | Карасук | Курск | Котлас |
| Горьковская ж.д. | Кемерово | Орел | Сосногорск |
| Арзамас-2 | Новосибирск | Рязань | Ярославль |
| Владимир | Омск | Смоленск | Северо – Кавказская ж.д. |
| Ижевск | Тайга | Тула | Кавказская |
| Йошкар-Ола | Томск | Октябрьская ж.д. | Краснодар |
| Казань | Калининградская ж.д. | Бологое | Лихая |
| Красный Узел | Багратионовск | Волховстрой | Махачкала |
| Муром | Балтийск | Мурманск | Мин. Воды |
| Н. Новгород | Калининград | Петрозаводск | Новороссийск |
| Чебоксары | Краснознаменск | Псков | Ростов |
| Дальневосточная ж.д. | Нестеров | Ржев | Туапсе |
| Биробиджан | Советск | С-Петербург | Юго-Восточная ж.д. |
| Владивосток | Черняховск | Тверь | Белгород |
| Комсомольск-на-Амуре | Красноярская ж.д. | Приволжская ж.д. | Воронеж |
| Находка | Абакан | Астрахань | Елец |
| Новый Ургал | Аскиз | Волгоград | Лиски |
| Ноглики | Ачинск-1 | Ершов | Россошь |
| Советская Гавань | Дивногорск | Пугачевск | Ст. Оскол |
| Тында | Карабула | Саратов | Тамбов |
| Уссурийск | Красноярск | Сенная | Южно-Уральская ж.д. |
| Хабаровск | Решоты | Свердловская ж.д. | Карталы |
| Южно-Сахалинск | Саянская | Богданович | Курган |
| Забайкальская ж.д. | Тигей | Екатеринбург | Оренбург |
| Белогорск | Уяр | Каменск-Уральский | Орск |
| Благовещенск | Куйбышевская ж.д. | Нижний Тагил | Петропавловск |
| Забайкальск | Пенза | Пермь | Челябинск-Главный |
- События
- Новое на сайте
- Инновации
- Награды за инновационную деятельность
- Передвижной выставочно-лекционный комплекс
- Регионы
- История
- Выставочный комплекс ОАО «РЖД»
- Музеи и выставочные площадки
- Музей железных дорог России
- Выставки
- Молодежная политика
- Галерея
- Научно-технические журналы
- Виртуальные экскурсии
- Проверь себя
- Игры
- Отзывы
- Полезные ссылки
Не указан код альбома.
Подписка на новости
Адрес: 107174, Москва, Новая Басманная ул., д. 2
Единый информационно-сервисный центр 8 (800) 775-00-00 (звонок бесплатный из всех регионов РФ)
