Устройство и принцип работы генератора

Прежде чем выяснить размер ремня генератора, необходимо изучить этот элемент, его конструкцию и принцип работы более подробно. Несмотря на то что на тракторы МТЗ устанавливались различные виды генераторов, они абсолютно идентичны по своим рабочим показателям и особенностям.

Данный элемент имеет идентификационный номер, который может варьироваться и зависит от используемой модификации:

  • Г306-Д;
  • Г-306А;
  • Г-304А.

Генератор является важной деталью в технике Для его корректной работы необходимым требованием представляется наличие постоянного тока. Конструкция генератора предполагает прохождение тока через выпрямитель с тремя фазами, что позволяет трансформировать его из переменного в постоянный

Характеристики генератора обусловлены работой его основных элементов, в роли которых выступают статор и ротор. Первый производится из листовой стали, а также трехфазной катушки, закрепленной на специальном выступе. Ротор является звездообразным элементом, имеющим 6 углов, устанавливается на вал. Принцип работы крайне прост: с помощью клинового ремня вращение коленвала передается на генераторный шкив. Из-за вращательных движений роторного механизма создается электромагнитное поле, которое под действием обмоток приводит к появлению тока, проходящего через выпрямитель.

Основные элементы

Планируя купить генератор на МТЗ 82 для его последующей установки, необходимо более подробно ознакомиться с его конструкцией. Как было сказано ранее, её основу составляет статор и ротор, однако есть и множество других элементов, за счет которых обеспечивается корректная работа агрегата. Среди них упоминания заслуживает:

  • передняя, задняя крышка, а также защита регулятора;
  • выпрямитель, изолятор, катушка и вентилятор;
  • регулировочные и крепежные элементы;
  • втулки роторные и распорные.

Обязательно почитайте: Трактор МТЗ 952

Зная, из каких элементов состоит конструкция подобного устройства, владельцу трактора МТЗ будет значительно проще самостоятельно установить его или выполнит ремонт, что позволит сократить затраты на услуги специалиста.


Схема генератора

Техническое обслуживание устройства

Благодаря удачной конструкции подобных элементов они могут длительное время работать без необходимости осуществления ремонтных работ даже в сложных условиях, например, при наличии большого количества пыли, жары. Генератор демонстрирует стабильную работу даже на высоких оборотах, что свидетельствует о его надежности.

Но даже самое прочное устройство требует ухода и обслуживания, что позволит продлить срок его службы и избежать необходимости выполнять ремонт генератора МТЗ 80 своими руками. Следует проверять крепления элемента, а также степень натяжки его ремня. Прогиб не должен быть больше 3 см, при превышении подобных показателей ремень настоятельно рекомендуется подтянуть.

Необходимо регулярно проводить дефектовку изделия, что позволит своевременно выявить наличие трещин, а также других повреждений, способных нарушить корректную работу узла. Электрические соединения генератора следует регулярно очищать при окислении, предварительно отсоединив их от аккумуляторной батареи.

Обязательно почитайте: Классификация тракторов по тяговому классу

Частые неполадки и их диагностика

Если после пуска мотора не гаснет контрольный индикатор, то необходимо проверить состояние и натяжение ремня. Затем следует осмотреть точки соединения проводки с клеммами на наличие окисления элементов. Если работоспособность не восстановилась, нужно проверить обмотки при помощи контрольной лампы. Дополнительное тестирование производится при помощи вольтметра на номинальном режиме работы дизеля. Напряжение на выходах не должно падать ниже 12,5 В при коммутации внешней нагрузки (например, фар головного света и габаритов).

Равномерный посторонний шум при работе оборудования возникает из-за ослабевания затяжки гайки шкива или износа шариковых подшипников. Для проверки необходимо снять ремень, рукой проверить плотность посадки шкива и прокрутить ротор. Металлические стуки или рывки указывают на износ опор и контакт между пластинами ротора и статора. При дальнейшей эксплуатации произойдет необратимое повреждение деталей.

Гайка затягивается ключом. Если в шкиве разбито посадочное отверстие, то необходимо установить новую деталь. Подшипники стягиваются с помощью винтового съемника, одновременно производится диагностика деталей генератора.

В статье описаны основные дефекты генераторов на МТЗ-82, просим читателей оставлять свои отзывы с описанием поломок и способов устранения неисправностей.

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

  • провести демонтаж стартера;
  • удалить грязь;
  • снять кожух, который выполняет защитные функции;
  • провести проверку щеточно-коллекторного узла.

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

Техническое обслуживание реле-регулятора РР362Б

При температуре окружающего воздуха около 5º C, винт сезонной регулировки переводят в режим «лето» и оставляют его в данном положении для эксплуатации трактора МТЗ 82 в весенний, летний и осенний периоды. При отрицательной температуре воздуха, переключатель устанавливают в положение «зима».

Запрещается заводить двигатель при отключенном проводе, соединяющий положительные клеммы генератора и реле-регулятора, так как это может вызвать опасное для выпрямителя повышение напряжения. Нельзя соединять изолированные клеммы генератора и реле-регулятора с массой.

Рекомендуется раз в сезон проверять реле-регулятор на тракторе или стенде. Для проверки вам понадобятся: амперметр постоянного тока; вольтметр; тахометр; нагрузочный реостат на ток не ниже 25А. Проверка осуществляется при включенном аккумуляторе. Подсоедините вольтметр к клемме В реле-регулятора и «массе». Заведите двигатель. Установите номинальную частоту вращения и прогрейте его в течении 10-15 минут. После чего, включив фары, измерьте напряжение, которое должно составлять 13,2-14, В при установленном переключателе в положение «лето» и 14,0-15,2 В, когда переключатель находится в режиме «зима». Если измеренное напряжение не подходит под данные значения — необходимо отрегулировать реле-регулятор. Регулировка заключается в увеличении натяжения пружины регулятора РН и, наоборот, в ослаблении ее натяжении, когда необходимо его снизить. Во время регулировке рекомендуется использовать специальную вилку, в прорезь которой входит угольник крепления пружины или соответствующими плоскогубцами. Помните, что детали электромагнитных реле находятся под напряжением относительно корпуса реле-регулятора, поэтому случайное касание плоскогубцами к корпусу вызовет короткое замыкание, которое может повредить реле-регулятор.

Техническое обслуживание устройства

Благодаря удачной конструкции подобных элементов они могут длительное время работать без необходимости осуществления ремонтных работ даже в сложных условиях, например, при наличии большого количества пыли, жары. Генератор демонстрирует стабильную работу даже на высоких оборотах, что свидетельствует о его надежности.

Но даже самое прочное устройство требует ухода и обслуживания, что позволит продлить срок его службы и избежать необходимости выполнять ремонт генератора МТЗ 80 своими руками. Следует проверять крепления элемента, а также степень натяжки его ремня. Прогиб не должен быть больше 3 см, при превышении подобных показателей ремень настоятельно рекомендуется подтянуть.

Необходимо регулярно проводить дефектовку изделия, что позволит своевременно выявить наличие трещин, а также других повреждений, способных нарушить корректную работу узла. Электрические соединения генератора следует регулярно очищать при окислении, предварительно отсоединив их от аккумуляторной батареи.

Схема подключения генератора

Схема подключения генератора к бортовой сети трактора не зависит от модели оборудования.

В конструкции предусмотрены 3 или 4 выхода:

  • точка В или + применяется для коммутации положительного провода от батареи;
  • колодка М подключается к отрицательному полюсу АКБ;
  • разъем Д (используется на новых модификациях) проходит через прибор индикации зарядки и замок зажигания к положительному выходу аккумулятора;
  • штекер Ш выводится на корпус трактора (отрицательный полюс);
  • точка W встречается на части генераторов, подключается к тахометру.

Описание процесса

Генератор крепится на двигателе, затем производится регулировка натяжения ремня, после чего затягивается верхний болт фиксации. Проводка подсоединяется к выводам, расположенным на задней части агрегата, в соответствии с электрической схемой трактора. При ошибочной коммутации генератор не заработает, при повороте ключа в замке должна загореться красная лампа отсутствия зарядки. После пуска мотора индикатор автоматически отключается, указывая на корректную работу системы зарядки батареи.

Проверка обмотки

Тест обмотки производится при выключенном моторе и отсоединенных от генератора кабелях. Для тестирования необходимы контрольная лампочка и заряженный аккумулятор на 12 В. Для проверки катушек возбуждения следует подать отрицательное питание на колодку М, а положительный штекер батареи замкнуть через лампу с разъемом Ш. При исправной катушке происходит падение силы тока в цепи, лампа горит тускло.

Дополнительные тесты, позволяющие проверить обмотку статора и выпрямитель:

  1. Подать отрицательный сигнал на точку М, а положительный полюс соединить выводом В, включив в цепь контрольную лампу. При нормальном состоянии индикатор не горит, при повреждении диодов или пробое положительного выхода на корпус электрической машины лампа включится.
  2. Подать отрицательное питание на любой контакт переменного тока (перед выпрямителем), а положительный провод замкнуть на колодку В через контрольную лампочку. Если выпрямитель исправен, то лампа не включится, при пробое диодов прямой полярности — загорится.
  3. Подключить положительный вывод к разъемам переменного тока, а отрицательный соединить с выводом М. Если лампа горит, то необходима замена диодов обратной полярности. Также наблюдается замыкание между обмоткой статора и корпусом генератора.

ТО устройства на МТЗ

Чтобы органы управления и сам генератор не выходили из строя, лучше регулярно проводить обслуживание.

В первую очередь, необходимо регулярно удалять масло и пыль, которые оседают под крышкой. Пыль лучше продувать компрессором, но подойдет и обычная ветошь. Если грязь забила щели, понадобится разборка и протирка. Делать ее нужно той же ветошью, смоченной в бензине. Вату или синтетику для уборк использовать не стоит.

Регулярно нужно осматривать клеммы на предмет окислов. Как только они появляются, их нужно удалить механически наждачной бумагой или напильником. Действовать стоит аккуратно, только чтобы снялась оксидная пленка. Также можно смазать контакты медной или силиконовой смазкой.

Периодически осматривайте крыльчатку и шкивы. Любые трещины или сколы говорят о скором капитальном ремонте. Лучше их сразу заменить, чтобы не было аварийных ситуаций. Аналогично рекомендуется проверять натяжку ремня.

После того, как подключить генератор получилось и был запущен двигатель, смотрите на контрольную лампочку. Он должна сразу же гаснуть. На некоторых тракторах МТЗ мигание вхолостую – норма, если вращение не достигло 1,4 тысячи оборотов.

Устройство и принцип работы

Конструкция тракторных генераторов отличается высокой надёжностью, простотой конструкции и обслуживанием. Узел не имеет щёток и токосъёмных колец. Ротор 1 состоит из постоянных магнитов без обмотки. Неподвижная обмотка возбуждения 4 размещена в отдельном цилиндрическом корпусе, прикреплённом с внутренней стороны крышки узла. Электрическое поле возбуждения взаимодействует с магнитами ротора через металлическую втулку 5. Обмотка статора 2 имеет трёх, четырёх или пяти фазную конструкцию, исходя из мощности узла. Преобразование переменного тока в постоянный осуществляет диодный выпрямительный блок 19, смонтированный на внутренней стороне крышки узла. Транзисторный реле-регулятор 13 обеспечивает регулировку напряжения в пределах 14 или 28 вольт в зависимости от характеристик генератора и соответствующего напряжения сети машины. Блок регулятора размещён под внешней пластиковой задней крышкой 18. Ось ротора 1 вращается на двух шарикоподшипниках. Узел заключён металлический цилиндрический корпус и стянут винтами. Рабочий процесс генератора охлаждается крыльчаткой 7 размещённой на оси ротора.

В МТЗ 80 (82) узел размещён с правой стороны машины. Привод осуществляется одновременно с водяным насосом двигателя от шкива коленчатого вала через клиноременную передачу. Поворотом кронштейнов на оси креплений генератора осуществляют натяжение привода.

Нормальное натяжение проверяют усилием 40 Н на ветвь привода «шкив водяного насоса – шкив генератора». Прогиб ремня должен соответствовать 6-10 мм. Проскальзывание при недостаточном натяжении ремня снижает производительность генератора, чрезмерное натяжение — создаёт дополнительную нагрузку на опорных подшипниках осей узлов и провоцирует преждевременный износ.

Принцип работы этого устройства в тракторной технике

Если говорить откровенно, то он вообще ничем не отличается, кроме внешнего вида, габаритов (размеров), способов подключения и ещё несколькими нюансами.

Генератор МТЗ – 80 – это всегда трёхфазное устройство с односторонним возбуждением электромагнита, которое называется Г306 – Д (прочие модификации: Г – 306А, Г – 304А).

Для адекватной работы генератору Г306 – Д требуется постоянный ток, именно поэтому в самом генераторе ток проходит через трёхфазный выпрямитель, превращаясь в постоянный из переменного. Основные детали Г306 – Д, устанавливаемых на белорусских тракторах марки МТЗ – 80, 82 и аналогичных моделях – это статическое устройство и роторное (статор и ротор).

Статор этой модели изготавливается из нескольких электротехнических стальных листов, а трёхфазная катушка с обмоткой крепится изнутри к выступу. Ротор выполнен по аналогичной технологии и выглядит, как звезда с шестью углами, напрессованная на вал, где и крепится.

Подробную детальную схему генератора Г306 – Д вы можете увидеть на рисунке:

1 – Крышка регулирующего устройства; 2 –  Винт; 3 – Шайба; 4 – Шайба; 5 – Гайка; 6-  Шайба; 7 –  Шайба; 8 – Гайка; 9 – Шайба; 10 – Шайба; 11 – Шайба изоляционная; 12 – Изолятор; 13 – Крышка задняя; 14 – Панель выводов; 15 – Болт М6х53; 16 – Выпрямитель; 17 – Втулка распорная; 18 – Болт М4х27,5; 19 – Изолятор фазный; 20 – Втулка разрезная; 21 – Катушка возбуждения; 22 – Болт стяжной; 23 – Шарикоподшипник; 24 – Винт; 25 – Гайка; 26 – Шайба; 27 – Шкив (одноручьевой); 28 – Вентилятор; 29 – Винт; 30 – Крышка подшипника; 31 – Шарикоподшипник; 32 – Болт; 33 – Крышка передняя; 34 – Щиток; 35 – Болт; 36 – Шайба; 37 – Втулка ротора; 38 – Гайка; 39 – Шайба; 40 – Шайба; 41 – Болт; 42 – Гайка; 43 – Болт; 44 – Кронштейн генератора; 45 – Растяжка; 46 – Ротор; 47 – Гайка; 48 – Статор; 49 – Планка; 50 – Болт; 51 – Шайба упорная; 52 – Винт М8х28; 53 – Регулирующее устройство.

Схема подключения электроцепи трактора МТЗ – 80, 82 и его модификаций:

Проверка магнето М24-А1 и свечи зажигания

Проверьте и при необходимости отрегулируйте зазор между контактами прерывателей магнето. Зазор между контактами при наибольшем их расхождении должен быть 0,25-0,35 мм, а рабочие поверхности контактов должны быть параллельными и не иметь подгорания. Если необходимо, перед регулировкой зазора зачистите, контакты.
Проверьте и при необходимости отрегулируйте зазор между электродами свечи зажигания. Зазор между электродами свечи должен быть 0,6-0,75 мм.
Если на внутренней части свечи обнаружены нагар или копоть, удалите их с помощью прибора для очистки и проверки свечей М514-2М, после чего отрегулируйте зазор.
Снимите со свечи провод высокого напряжения и, удерживая его наконечник на расстоянии 5-7 мм от поверхности головки блока цилиндра (рис. 3), проверьте наличие искры при прокручивании коленчатого вала пускового двигателя. Время прокручивания вала стартером не должно превышать 15 с.

Рис. 3. Схема проверки магнето пускового двигателя:1 – магнето; 2 и 3 – включатели магнето; 4 – свеча зажигания

Конструкция и принцип работы

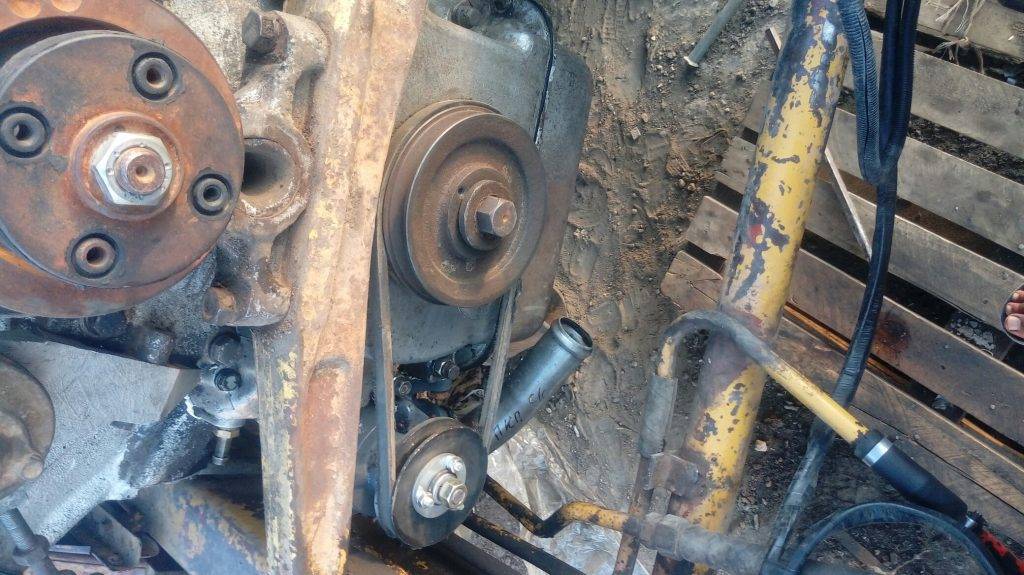

Агрегат крепится на боковой части картера двигателя на поворотном основании, верхняя точка фиксации позволяет регулировать натяжение приводного ремня. Крутящий момент передается от шкива, закрепленного на носке коленчатого вала при помощи сегментной шпонки. Ремень также вращает помпу жидкостной системы охлаждения, при обрыве привода или заклинивании ротора генератора дальнейшая эксплуатация трактора невозможна. В торцевых крышках корпуса выполнены фасонные каналы для подачи воздуха и стока воды, попадающей во внутренние полости изделия.

Электрическая машина состоит из статора, внутри которого установлен неподвижный пакет листов, отштампованных из электротехнической стали, на котором имеются медные обмотки. Катушки образуют фазы, внутри которых элементы замкнуты последовательно, сами фазы объединены по схеме треугольника. Внутри статора на шарикоподшипниках смонтирован вал ротора, на ось напрессован пакет пластин из стали. Опоры закреплены в съемных крышках. На носке вала предусмотрена штампованная крыльчатка, обеспечивающая охлаждение оборудования.

Шариковые подшипники оборудованы резиновыми защитными крышками, не позволяющими воде вымывать смазку. В конструкции оборудования предусмотрены катушки возбуждения, расположенные по торцам статора. В момент начала работы на обмотки подается напряжение от батареи, позволяющее вывести генератор в рабочий режим.

Если на тракторе отсутствует аккумулятор (дизель запускается при помощи бензинового стартера ПД-10), то необходимо перевести генератор из режима независимого возбуждения в состояние параллельного возбуждения. Для этого необходимо кратковременно (на 1 секунду) подключить к обмоткам возбуждения источник постоянного тока напряжением 12 В. Положительный кабель прикладывается к клемме Ш, а отрицательный — к выводу М. Процедура обеспечивает намагничивание деталей конструкции, что позволяет вывести генератор в рабочий режим без внешнего воздействия.

После запуска двигателя ротор начинает вращаться, наводя магнитное поле в выступах статора, которое изменяется от минимума до максимума в зависимости от положения подвижного ротора. Создаваемые пульсации позволяют наводить в обмотках статора переменный 3-фазный ток, который затем выпрямляется полупроводниковым блоком. Уровень напряжения корректируется отдельным реле, в котором предусмотрен переключатель сезонов работы (в зимнее время генерируемое напряжение выше, что обеспечивает подзарядку батареи с охлажденным электролитом).

Частые неполадки и их диагностика

Если после пуска мотора не гаснет контрольный индикатор, то необходимо проверить состояние и натяжение ремня. Затем следует осмотреть точки соединения проводки с клеммами на наличие окисления элементов. Если работоспособность не восстановилась, нужно проверить обмотки при помощи контрольной лампы. Дополнительное тестирование производится при помощи вольтметра на номинальном режиме работы дизеля. Напряжение на выходах не должно падать ниже 12,5 В при коммутации внешней нагрузки (например, фар головного света и габаритов).

Равномерный посторонний шум при работе оборудования возникает из-за ослабевания затяжки гайки шкива или износа шариковых подшипников. Для проверки необходимо снять ремень, рукой проверить плотность посадки шкива и прокрутить ротор. Металлические стуки или рывки указывают на износ опор и контакт между пластинами ротора и статора. При дальнейшей эксплуатации произойдет необратимое повреждение деталей.

Гайка затягивается ключом. Если в шкиве разбито посадочное отверстие, то необходимо установить новую деталь. Подшипники стягиваются с помощью винтового съемника, одновременно производится диагностика деталей генератора.

В статье описаны основные дефекты генераторов на МТЗ-82, просим читателей оставлять свои отзывы с описанием поломок и способов устранения неисправностей.

Источник

Поиск и исправление неисправностей электроники МТЗ

Для того, чтобы избежать катастрофических ошибок во время ремонта электроники, перед диагностикой проблем нужно внимательно ознакомиться со всеми инструкциями. Частыми причинами поломки электрического оборудования тракторов являются:

  1. Конкретная поломка лампочки, сигнала, которая является завершающим потребителем электроэнергии.
  2. Поломка контакта, где необходимо его присутствие. Чаще это происходит из-за коррозии металлов проводов или их обрывов.
  3. Появление контакта, там, где в норме он не нужен. Самым распространённым является короткое замыкание на массу из – за поломанного предохранителя.
  4. Реакция окисления, которая зачастую сопровождается не только снижением напряжения, но и сильным нагреванием контактов.
  5. Плавление контактов тягового реле.
  6. Поломка контактов выключателей.

Чтобы избежать траты времени за зря, необходимо делать диагностику в правильном и логичном порядке. Это обеспечит быстрое и правильное определение поломки, что значительно ускорит время ремонта трактора.

Чтобы проводить диагностику понадобиться так называемый тестер, который измеряет электрическую силу. Иногда его называют омметр и вольтметр. Мощность контрольной лампочки может быть не выше 20 Вт (обычно это лампочка А12-21).

Ниже рассмотрены наиболее частые и типичные поломки и нарушения электрического оборудования МТЗ, а также способы их исправления.

Модели тракторных генераторов МТЗ

Эволюция моделей тракторов МТЗ и увеличение оснащённости машин электрооборудованием привела к использованию генераторов аналогичной конструкции с более высокой мощностью и соответствующими техническими характеристиками. Современные машины МТЗ с напряжением в сети 12 вольт комплектуются узлами следующих серий: Г46.3701 с мощностью 700 Вт; Г96.3701 с выдаваемой мощностью 1000-1150 Вт и Г 97.3701 с мощностью 1400 Вт.  Для машин МТЗ с напряжением в сети 24 вольта устанавливаются узлы серии Г99.3701 мощностью 1000-1150 Вт и 98.3701 мощностью 1500 Вт. Модификации узлов отличаются конструкцией и размером привода.

МаркаТрактор и двигатель

комплектации

Мощность ВаттНапряжение ВольтНагрузка тока Ампероб/мин
Г460.3701(-1)

Г4607.3701

МТЗ-50(52)

Д-50, 65

70014505000
Г9635.3701-1МТЗ-510, 512, 520,

522, 532,

1021/1025.

Д-245

115014805000
Г964.3701(-1)

Г9647.3701(-1)

МТЗ-80,82.

Т-70, 70В,80, 90С.

Д- 242,243,244,

245,260

100014725000
Г968.3701(-1) Г9687.3701(-1) Г9685.3701(-1)МТЗ-100,102,800В,

1021,

1022,520,522,592.

Д-245

7001450
Г9701.3701

Г9701.3701.3

Г9702.3701.3

Г9703.3701.3

Г9714.3701.3

Г9714.3701

Г9721.3701

Г9721.3701.3

МТЗ-1221,1222.

Д-245,260

1400141007000
Г9801.3701

Г9821.3701

МТЗ-80,82. Т-70,70В,80,90С.

Д 242,243,245,260

150028546000-7000
Г9802.3701МТЗ-100,520,522

Д-245

150028546000-7000
Г9814.3701МТЗ-100,520,522

Д-245

150028546000-7000
Г9935.3701-1МТЗ-100,520,522.

Д-245

115028405000-6000
Г994.3701(-1)

Г9945.3701-1

Г9947.3701

МТЗ-80,82. Т-70,70В,80,90С.

Д-242,243,245,260

100028365000-6000
Г998.3701

Г9985.3701-1

Г9987.3701

МТЗ-100,520,522

Д-245

100028365000-6000

Трактора МТЗ комплектуются генераторами производства ПО «ММЗ» Групп «Радиоволна» республика Беларусь г. Гродно. Предприятие выпускает ряд моделей узлов, обеспечивающих работу всего модельного ряда тракторов МТЗ, а также специализированных машин на базе МТЗ.

Генератор для МТЗ-80 и 82

Главная задача данного механизма – преобразование механической энергии в электрическую. В тракторе электроэнергия образуется за счет вращение коленчатого вала от двигателя, также генератор заряжает аккумуляторную батарею, но обо все по порядку.

Принцип работы и схема генератора МТЗ-80, 82

На модели Беларус 80 и 82 устанавливают трехфазный генератор переменного тока Г306-Д с односторонним электромагнитным возбуждением. Ниже приведем его схему и краток опишем строение и принцип работы.

Устройство размещают в кронштейне с права от двигателя и посредством ремня он приводится во вращение от коленвала. Так он преобразовывает механическую энергия в переменную электрическую.

Однако! Для правильной работу необходим постоянный ток, поэтому ток генератора проходит через трехфазный выпрямитель, состоящий по мостовой схеме. Это преобразовывает его их переменного в постоянный.

Главные составляющие генератора для моделей МТЗ-80 и МТЗ-82: статор (статический) и ротор (вращающийся). Статор (см. 8) собран ил множества стальных электротехнических листов. Катушка трехфазной обмотки крепится на выступу статора с внутренней стороны. С помощью трех катушке образуется каждая фаза, катушки соединены друг с другом последовательно, а фазы по «треугольной» схеме. Их концы выведены к болтам панели (13) и соединят с выпрямителем.

Ротор (см. 9), также выполнен из стальных электротехнических листов по форме шестилучевой звезды и напрессованы на вал, которые оборачивается на 2-х подшипниках шарикового типа (6, 11) крышек – передняя (5) и задняя (12). На конец вала крепится чугунный шкив (1) с помощью гайки вместе со стопорной шайбой.

В лобовой крышке (5) приварены две лапы (одна необходимо для регулировки натяжения ремня, вторая для крепления). На цилиндрическую часть крышки предусмотрено отверстие для стока конденсата, который может попасть внутрь генератора.

В торец передней крышки крепят катушку возбуждения (7). Изначально обмотка соединена с корпусом, а её конец выводят гибким монтажным проводом на клемму III.

Теперь рассмотрим конструкцию выпрямителя, его конструкция состоит из теплоотводящего блока (3) и корпуса (4) и 6-ти диодов из кремния. Причем первый 3-ри из них прессуют в корпус, и они имеют обратную полярность, а остальные в теплоотводящий блок. Их выводы попарно соединяют в фазы и выводят на клеммы вместе с статорными фазами.

Техническое обслуживание генератора МТЗ-80 и МТЗ-82

Главное правило – нужно следить за правильностью и надежностью крепления проводки и самого генератора, ремня привода и общим состоянием (чистота, исправность). Если на нем присутствует пыль или грязь её необходимо удалить с помощью щетки или слегка увлажненной тряпки.

На щитке прибора присутствует специальная контрольная лампа, которая перед началом работы проверяю исправность устройства. Если с генератором все хорошо, то при замыкании «массы» загорится «контролька» перед пуском двигателя.

Важно! На моделях МТЗ-80 и 82 она гаснет полностью, на МТЗ-82Л и 80Л светит в половину своего накала). Исправность генератора проверяют при неработающем двигателе трактора, отсоединив все клеммы и провода от него

Проверку проводят с помощью 12-ти вольтовой лампы и аккумулятора

Исправность генератора проверяют при неработающем двигателе трактора, отсоединив все клеммы и провода от него. Проверку проводят с помощью 12-ти вольтовой лампы и аккумулятора.

Проверка обмотки возбуждения

Отрицательный вывод аккумулятора крепят к клемме генератора «М», а положительный через «контрольку» клеммы III.

• Если обмотка исправна, то лампа будет гореть вполовину накала, и сила тока будет от 3 до 3,5 Ампера;

• Если сила тока будет более 3,5 А, то это значит, что между обмоткой и корпусом есть короткое замыкание;

• Если лампа не будет гореть – разрыв обмотки.

Обмотки статора и выпрямитель проверяют по такой схеме:

1. Отрицательный конец аккумуляторной батареи крепят к клемме «М»., а положительный к контрольной лампе. Контрольная лампочка не должна гореть. Если же наоборот, то это признак:

• поломки выпрямителя (короткое замыкание в диодах или диоде);

• нарушение изоляции между теплоотводящим блоком и корпусом;

• короткое замыкание положительного конца на корпус генератора.

2. Отрицательный конец аккумулятора крепят к любой клемме генератора, а плюс через «контрольку». Лампочка не должна гореть, если иначе, то это признак пробития одного или более диодов.

Конструкция и принцип работы

Агрегат крепится на боковой части картера двигателя на поворотном основании, верхняя точка фиксации позволяет регулировать натяжение приводного ремня. Крутящий момент передается от шкива, закрепленного на носке коленчатого вала при помощи сегментной шпонки. Ремень также вращает помпу жидкостной системы охлаждения, при обрыве привода или заклинивании ротора генератора дальнейшая эксплуатация трактора невозможна. В торцевых крышках корпуса выполнены фасонные каналы для подачи воздуха и стока воды, попадающей во внутренние полости изделия.

Электрическая машина состоит из статора, внутри которого установлен неподвижный пакет листов, отштампованных из электротехнической стали, на котором имеются медные обмотки. Катушки образуют фазы, внутри которых элементы замкнуты последовательно, сами фазы объединены по схеме треугольника. Внутри статора на шарикоподшипниках смонтирован вал ротора, на ось напрессован пакет пластин из стали. Опоры закреплены в съемных крышках. На носке вала предусмотрена штампованная крыльчатка, обеспечивающая охлаждение оборудования.

Шариковые подшипники оборудованы резиновыми защитными крышками, не позволяющими воде вымывать смазку. В конструкции оборудования предусмотрены катушки возбуждения, расположенные по торцам статора. В момент начала работы на обмотки подается напряжение от батареи, позволяющее вывести генератор в рабочий режим.

Если на тракторе отсутствует аккумулятор (дизель запускается при помощи бензинового стартера ПД-10), то необходимо перевести генератор из режима независимого возбуждения в состояние параллельного возбуждения. Для этого необходимо кратковременно (на 1 секунду) подключить к обмоткам возбуждения источник постоянного тока напряжением 12 В. Положительный кабель прикладывается к клемме Ш, а отрицательный — к выводу М. Процедура обеспечивает намагничивание деталей конструкции, что позволяет вывести генератор в рабочий режим без внешнего воздействия.

После запуска двигателя ротор начинает вращаться, наводя магнитное поле в выступах статора, которое изменяется от минимума до максимума в зависимости от положения подвижного ротора. Создаваемые пульсации позволяют наводить в обмотках статора переменный 3-фазный ток, который затем выпрямляется полупроводниковым блоком. Уровень напряжения корректируется отдельным реле, в котором предусмотрен переключатель сезонов работы (в зимнее время генерируемое напряжение выше, что обеспечивает подзарядку батареи с охлажденным электролитом).
