ТОП-2 модификации армейского грузового автомобиля ЗИЛ-137 с повышенной проходимостью

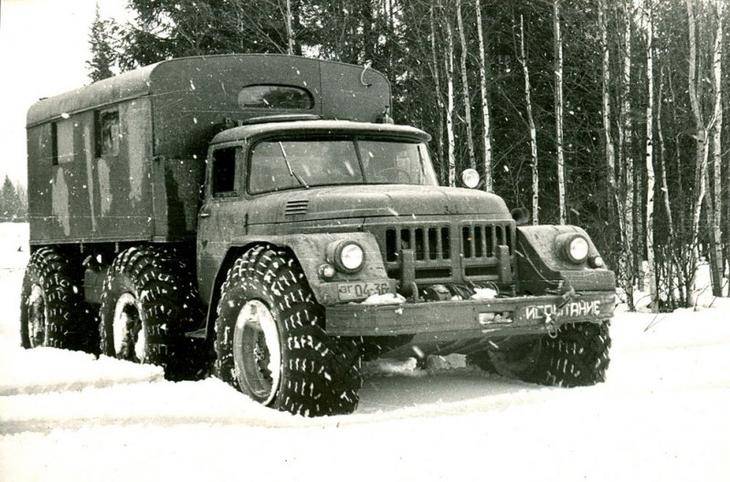

Вариант трехосного автомобиля-вездехода ЗИЛ-132 на арочных шинах

ЗИЛ-132 с автоматичес­кой коробкой и 24-дюймовыми шинами. 1961 год

Вспомнили о семействе ЗИЛ-132 только в середине 1960-х, когда СКБ получило заказ на партию плавающих поисково-эвакуационных установок ПЭУ для поиска и доставки возвращаемых космических аппаратов. Тогда на агрегатах первой машины ПЭУ-1 была построена военная амфибия ЗИЛ-132П, которую предполагалось противопоставить плавающим грузовикам Уральского автозавода. Ее новинками являлись торсионная подвеска крайних колес, водоизмещающий корпус на сварной раме, стеклопластиковая кабина и бортовой кузов из алюминиевого сплава.

Вид сзади на водоизмещающий корпус и алюминиевый кузов

Непривычный вид амфибии ЗИЛ-132П со снятым тентом (из архива автора)

На суше машина достигала 75 км/ч, на плаву при помощи водомета — 5–7 км/ч. Для облегчения выхода из воды на берег в ее кузове впервые смонтировали авиационный турбореактивный двигатель ВК-1А, создававший дополнительную тяговую силу.

Испытания 180-сильного автомобиля-амфибии ЗИЛ-132П на Москве-реке

Первое применение вспомогательного газотурбинного силового агрегата

По этой же схеме в 1974 году собрали сухопутный бескапотный пятитонный грузовик ЗИЛ-132Р, задуманный как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный впоследствии заменить серийный ЗИЛ-131. Его новыми узлами стали форсированный до 165 л. с. двигатель от автомобиля ЗИЛ-130, алюминиевая рама, вентилируемые дисковые тормоза, полноценная независимая рычажно-торсионная подвеска всех колес и гидравлическое следящее устройство для синхронного поворота задних колес. На испытаниях он развивал скорость 68 км/ч и преодолевал броды глубиной 1,3 м.

Разворот автомобиля ЗИЛ-132Р с крайними управляемыми колесами

Испытания бортового грузовика ЗИЛ-132Р на пересеченной местности

Несмотря на достаточную мощность, по эксплуатационным качествам грузовик почти не отличался от ЗИЛ-131 и был условно одобрен военными с условием внесения серьезных доработок, что повлекло бы за собой существенную переделку всей конструкции.

В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с мотором ЗИЛ-375 мощностью 180 л. с., который через год переделали в седельный тягач ЗИЛ-132РВ для работы в составе автопоездов полной массой 19 т. Он прошел испытания в 21 НИИИ, где буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные показатели по сравнению с активным автопоездом ЗИЛ-137, дальнейшие работы по военному применению машин 132-й серии были прекращены.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Узнайте, в чем преимущества самоходных подъемников ножничного типа в сравнении со стационарными?

А здесь представлены основные технические характеристики фургона ГАЗ-3302.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

Технические характеристики

  • Снаряжённая масса:
    • без лебёдки — 6135 кг
    • с лебёдкой — 6375 кг
  • Полная масса:
    • без лебёдки — 10 185 кг
    • с лебёдкой — 10 425 кг
  • Грузоподъёмность:
  • Допустимая масса прицепа:
    • по дорогам с твёрдым покрытием — 6500 кг
    • по грунту — 4000 кг
  • Запас хода — 630 км
  • Радиус разворота — 10,8 м
  • Тормозной путь со скорости 50 км/ч — 29 м

Кузов — деревянная платформа с откидным задним бортом, в решётках боковых бортов предусмотрены откидные скамейки на 16 посадочных мест, имеется дополнительная средняя съёмная скамейка на 8 мест, кузов накрывается тентом на устанавливаемые дуги. В отличие от ЗИЛ-157, на ЗИЛ-131 установлен V-образный 8-цилиндровый двигатель мощностью 150 л. с., унифицированный с двигателем автомобиля ЗИЛ-130, гидроусилитель рулевого управления, был применён электропневматический привод включения переднего моста. Передний мост можно включить тумблером на панели приборов, а при включении рычагом понижающей передачи в раздаточной коробке от установленного в механизме выключателя принудительно включался пневмопривод включения переднего моста. В КПП на 2-й и 4-й передаче имеются замки, предотвращающие самопроизвольное выключение передачи, например при торможении двигателем на спуске. Была применена бесконтактная система зажигания с электронным коммутатором, более мощный автомобильный генератор переменного тока. На случай выхода из строя электронного коммутатора имеется аварийный генератор импульсов, позволяющий двигаться своим ходом до 30 часов без существенной потери динамики.

Назначение

ЗИЛ 431410 изначально разрабатывался как универсальный грузовой автомобиль для использования в вооруженных силах и народном хозяйстве. На армейские модификации устанавливались кабины цвета хаки. Бортовые армейские машины использовались для перевозки грузов военного назначения и личного состава. На шасси устанавливались КУНГИ, цистерны для воды и топлива, а также различные виды вооружения. Автомобиль широко использовался практически во всех сферах народного хозяйства. Самосвальные версии были задействованы для перевозки сыпучих грузов на строительстве и производстве. Специальные модификации ЗИЛ 431410 «Сельхозник» задействовались для перевозки грузов в сельском хозяйстве. Шасси со специальным оборудованием предназначались для выполнения работ в коммунальной сфере, а также для использования экстренными и техническими городскими службами. В зависимости от комплектации ЗИЛ 431410 предназначались для работ, как в условиях Севера, так и для эксплуатации в регионах с жарким климатом. На базе ЗИЛ 431410 также было создано множество специальных машин для обеспечения работы гражданских аэропортов и военных аэродромов.

Установка синхронизирующих и других деталей

Дальнейшая сборка запчасти ЗИЛа (ведущего вала) продолжается в следующем порядке.

  1. Синхронизаторы второй и третьей скорости ставятся на вал так, чтобы боковая выточка каретки смотрела в сторону шестерни передачи №2.
  2. На шейку наносят смазочный материал, после чего на первичный вал монтируют шестеренку третьей скорости. При этом шлицевое отверстие направляют к синхронизатору.
  3. Обрабатывают солидолом упорную шайбу, устанавливают ее на вал. Она должна быть плотно зажата между втулкой и бортом ведомого валика (используют напрессовку).
  4. Смазывают шейку, монтируют шестеренку четвертой передачи, правильность положения проверяют посредством вращения детали вокруг собственной оси.
  5. Зазор между боковиной фланца и шайбой выдерживается не более 0,1 мм.
  6. Монтаж выполнен корректно, если каретка по шлицам перемещается свободно.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Характеристика ЗИЛ-ММЗ-554

Базовые модели самосвала изначально имели два варианта бензинового двигателя:

С восемью цилиндрами и жидкостным охлаждением.

С шестью цилиндрами и мощностью 110 лошадиных сил.

И в том, и в другом варианте в качестве топлива использовался бензин А-72, а позднее А-76. Объем бака для топлива — 175 литров.

Дизельные моторы Д-245, которые стали устанавливать в более поздние модели, имел мощность до 150 лошадиных сил. Этого было достаточно для разгона без прицепа до девяноста километров в час. Расход топлива при полной нагрузке и скорости движения до сорока километров в час составляет двадцать восемь литров. При подъеме груженого авто расход увеличивается до пятидесяти литров.

Механическая коробка передач имеет пять передач.

На остановку при движении по ровной дороге без уклонов со скоростью тридцать километров в час необходимо одиннадцать метров. Система торможения ЗИЛа пневматическая. Тормоза барабанного типа.

Кузов цельнометаллический, с рессорами. Кабина вместительностью три человека. Ветровое стекло на ЗИЛ-554-ММЗ панорамное, слегка изогнутое. Благодаря этому улучшается обзор.

Габариты самосвала: длина — 6,7 м, ширина — 2,5 м, высота — 2,4 м, общий вес — 9,4 тонны. Длина платформы автомобиля составляет 3,8 м, ширина – 2,3 м, высота — 0,6 м, площадь – 8,7 м 2 . Объем кузова при этом равен пяти кубическим метрам. Увеличение высоты кузова за счет наращенных бортов увеличивает полезный объем кузова до восьми кубических метров. Кузов поднимается на пятьдесят градусов.

Кузов самосвала изготавливают из металла, грузовика – из дерева.

Двигатель прогресса

Конструкция шестицилиндрового мотора Д-260.11 Е2 и его компоновка в моторном отсеке оставалась для нас «терра инкогнито». Когда же был откинут интегральный капот , первый взгляд разрешил все загадки – двигатель создан путем продольной «стыковки» двух трехцилиндровых блоков Д-243 (этот двигатель применяется на дорожно-строительной технике), о чем свидетельствовали две раздельные крышки головок блоков цилиндров. Таким образом, рабочий объем Д-260 в полтора раза больше, чем у четырехцилиндрового Д-245 (4,75 л), и составляет 7,12 л. Совершенно очевидно, что такой модульный принцип создания дизелей большей мощности из двигателей меньшей мощности (да еще морально устаревших) решает проблему лишь частично. Мы испытали разочарование. Действительно, современный мирового уровня двигатель таким путем не создашь. Из-за увеличения длины двигатель не подходит для автомобилей МАЗ по компоновочным параметрам, а вот под удлиненным «зиловским» капотом выглядит вполне естественно. К сожалению, не представилось возможности более детально познакомиться с конструкцией двигателя, но можно смело утверждать, что принципиальной разницы в конструкции с Д-245.7 Е2 он не имеет.

Таким образом, отсутствие прогресса в области создания собственного российского дизеля средней мощности, отвечающего мировому уровню, в условиях ужесточения экологического законодательства во всем мире вообще и в нашей стране, в частности, уже превращается в национальную проблему. Компания Cummins за это время создала новую серию ISBe уровня Euro 4 и такую мощность получает уже с четырех цилиндров при сохранении отличительной особенности серии «В» – один литр объема на один цилиндр. Топливные системы с не зависящим от оборотов двигателя давлением многоступенчатого впрыска топлива, его электронное управление и дозирование становятся необходимыми условиями обеспечения современных параметров двигателей. Но пока не станем заглядывать в будущее. До середины 2007 года в России действуют нормы Euro 2, двигатель Д-260.11 Е2 им соответствует и вполне гармонирует с автомобилем ЗИЛ-433180, к тому же есть практические наработки по обеспечению двигателем норм Euro 3.

Относительно грузоподъемности 8 т надо отметить, что в данном сегменте российского рынка грузовики отечественных марок представлены весьма скудно. Единственным аналогом ЗИЛ-433180 можно считать лишь КамАЗ-43253 (4х2) полной массой 14 740 кг и грузоподъемностью в бортовом варианте 7,5 т

В последние годы КАМАЗ успешно расширил диапазон грузоподъемности своей продукции, преимущественно в сторону больших и особо больших значений, но и среднему классу стал уделять значительное внимание. Новые семейства камских грузовиков с колесной формулой 4х2 разрабатываются уже изначально с использованием качественных и надежных, но и более дорогих комплектующих европейского уровня, например, одноступенчатых гипоидных мостов «Мадара» и коробок передач ZF

Впрочем, КАМАЗ предпринимает усилия по локализации производства ряда комплектующих (для выпуска современных коробок передач создано СП с фирмой ZF).

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Пожарная автоцистерна камаз

В данном автомобиле на шасси КАМАЗ имеется всё необходимое оборудование и приспособления для тушения огня. В системе используется насос 40 УВ. Это простейшая конструкция зарекомендовала себя очень надежной на протяжении многих лет. В этой машине отсутствует пневматика и электроника. Установлен вакуумный насос, который может работать как в автоматическом режиме, так и в ручном. Датчики уровня и заполнение идет как от пожарного гидранта, так и от внешнего источника, водоема, и так далее. Подача осуществляется как из цистерны, так и из пожарного гидранта, может использоваться в качестве перекачивающей станции, если очаг возгорания находится далеко

Используются задвижки только ручные, то есть, нет пневматических клапанов, которые бы замерзали в зимний период, это важно, так как пожарные машины используются также и в зимний период. Насосный отсек также оснащен дополнительным обогревом, чтобы в холодный период при низких температурах он не замерзал

Благодаря подогреву не замерзают также насосы, патрубки, гайки, задвижки. Также на машине размещен пенобак для тушения возгорания пеной, если будет такая необходимость. Емкость цистерны составляет 3,2 куб. метра, для перевозки воды.

Пожарная автоцистерна ац 40 – это превосходное решение для тушения пожаров в городских условиях, длина автомобиля составляет всего 7,2 метра, ширина 2,5 метра. Чтобы приобрести эту полностью укомплектованную пожарную машину, обращайтесь к нам по телефону.

Поделиться ссылкой:

  • Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
  • Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)

Особенности конструкции

Тягач ЗИЛ-137, в отличии от серийных моделей, оснащался двухдисковыми сцеплением, а также гидравлическим насосом. В качестве привода для гидравлической системы служила коробка отбора мощности.

Насос под высоким давлением транспортировал рабочую жидкость по специальному трубопроводу к гидравлическому мотору. Последний генерировал крутящий момент, который затем проходил через понижающий редуктор и несколько карданных валов. Вращательный момент подавался на ведущие мосты на прицепе.

Отработанная жидкость направлялась обратно по второму трубопроводу. При помощи электропневматической системы привод запускался в автоматическом режиме при разгонах и при движении по пересеченной местности. Это соответствовало работе на низших передачах КПП и включению понижающего ряда в раздаточной коробке.


Смотреть галерею

Сам полуприцеп оснащался рессорной подвеской и барабанной тормозной системой. Последняя была полностью унифицирована с тормозами тягача.

Принцип работы

Переключение передач на ЗИЛ-130 основано на кинематической схеме с работой синхронизаторов и шестерен. При выжимании первой скорости соответствующий шестеренчатый элемент перемещается по шлицам, входя во взаимодействие с элементом первой передачи на промежуточном валике. От первичного аналога крутящий момент трансформируется на вторичный шкив при помощи шестеренок постоянного зацепления. Показатель передаточного числа – 7,44.

При включении второй скорости на КПП ЗИЛ-130 муфта синхронизатора попадает в зацепление с внутренними зубцами рабочей шестерни. После этого на промежуточном валу осуществляется передача крутящего момента посредством первичного аналога и блока шестеренчатых механизмов. На вторичный вал усилие оказывается при помощи синхронизатора. Передаточный показатель – 4,1.

Во время активации третьей передачи, соответствующая муфта теряет зацепление с шестеренкой, передвигается по шлицам, начиная агрегировать с рабочими зубцами. При этом она уже находится во взаимодействии с элементом третьей скорости промежуточного блока. От первичного шкива усилие трансформируется при помощи шестерен и зубчатых элементов, передаваясь далее на первичный вал посредством муфты. Рабочее число составляет 2,29.

Особенности конструкции. Ближайшие родственники – ЗИЛ-4514, ЗИЛ-4516

Основой самосвала ЗИЛ 4520 является базовое шасси ЗИЛ-133Д42 производства столичного автомобильного завода имени Лихачёва. Это трёхосное шасси изначально предназначалось специально для строительного самосвала ЗИЛ-4514. Данная модель была запущена в производство в 1993 году. Грузовая самосвальная платформа ЗИЛ-4514 – Нефтекамского завода автосамосвалов, абсолютно аналогичная той, что устанавливалась на трёхосные самосвалы КамАЗ-55111. Самосвалы ЗИЛ-4514 выпускались с 1993 по 1997 годы, причём грузовые платформы устанавливал на шасси ЗИЛ-133Д42 не только Нефтекамский завод, но и Орский завод тракторных прицепов (хотя последний, конечно, произвёл гораздо меньше таких машин).

Другие версии машин на базе ЗИЛа-130

Кроме автоцистерн существовали другие версии пожарных ЗИЛов-130. Среди них можно выделить автомобили газодымозащитной службы АГ-12(130)-ПМ-198 и установки порошкового тушения АП 2. Такие машины использовались в пожарных частях крупных городов до середины 90-х.

Еще один тип пожарных автомобилей ЗИЛ – автонасосы. Самым распространенным был насос АН30(130)64А, который начал выпускаться в середине 60-х годов под обозначением ПМЗ-64А. Машины не имели цистерны для воды, запас пенообразующего состава составлял 500 литров. В комплект машины входила трехколенная лестница, кислородные баллоны и другие средства пожаротушения.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

  • Корпус селектора устанавливают на специальном станке либо в тисках.
  • Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
  • Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
  • Собирают промежуточный рычаг первой и второй скорости.
  • При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
  • В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

Пожарные автомобили ЗИЛ 130

За все время своего существования ПА на 130-й платформе было выпущено 10 модификацией транспортных средств. Самой популярной на сегодняшний день считается пожарный автомобиль ЗИЛ 130 АЦ-40-63Б. По ТТХ он является оптимальным транспортным средством для выезда на вызовы в городской среде. Машину используют для доставки личного состава, спецсредств и дополнительного оборудования для устранения возгораний. Преимуществом этих автомобилей считается цистерна для воды объемом 2.4 тонны, а также дополнительный бак для пенообразователя на 170 литров.

В кабине АЦ-40-63Б расположено два ряда посадочных мест для личного состава из 6 человек. Для оперативности бойцов предусмотрено четыре двери. Сиденье водителя регулируется по росту и весу седока. Места для пассажиров стационарные, под ними расположены ящики для инструментов и личного снаряжения.

Для экономии места отсеки для рукавов оборудовали на крыше кабины. Рукава в базовом комплекте длиной 348 метров. Специнвентарь и оборудование хранят в боковых отсеках кузова.

На ПА АЦ-40 ставятся насосы двух типов:

  • одноуровневый центробежный ПН-40УА заднего положения;
  • одноступенчатый нормального давления НЦПН-40/100.

Расположены они в задней части автомобиля. Пожарная установка кроме насоса включает в себя коллектор, пеносмеситель и напорные задвижки. Для работы в темное время суток автоцистерна оснащена системой освещения и сигнализации.

Преимуществом этой модели считается бензиновый восьмицилиндровый четырехтактный мотор с системой жидкого охлаждения. Расход топлива на 100 км пробега – 41.5 литра. При полной загрузке автомобиль развивает скорость 80 км/ч. Чтобы усилить конструкцию машины, ее поставили на лонжеронную раму из низколегированной стали 30Т. Переднюю часть усилили раскосами, а над балкой заднего моста лонжероны снабдили усилительными вставками.

Подвеска зависимая, на рессорах и телескопических амортизаторах. Сзади поставили двускатные колеса. Это придало автомобилю дополнительную устойчивость и проходимость по бездорожью, что актуально при выезде на вызов в сельской местности. В последних модификациях АЦ-40 получила арочные шины на ведущем мосту и лебедку на бампере. Общие габариты машины (д*ш*в) – 7680*2500*2780 мм. Вес при полном снаряжении – 9600 кг.

В базовую комплектацию входит снаряжение для боевого расчета, дыхательные аппараты, НВР с соединительной арматурой, напорные рукава DN51, 66, 77. Переносной лафетный ствол, ручные комбинированные, перекрывные и воздушно-пенные стволы. Водосборник, гидроэлеватор, ключи, соединительные головки. Пеногенератор ГПС-600. Порошковые огнетушители.

ТТХ автомобиля АЦ-40-63Б

НасосПН-40УА
Производительность, л/сек40
Напор при номинальном числе оборотов, м100
Всасывающий насосГазоструйный
Высота всасывания, max, м7.5
Время заполнения всасывающей линии при max геометрической высоте всасывания, сек.40
ПеносмесительПС-5
Тип пеносмесителяВодоструйный эжектор
Производительность пеносмесителя при низкой кратности, м325
Производительность пеносмесителя при средней кратности, м3250
Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2)42…28
Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2)83

Заключение

Сегодня автопоезд, бывший вершиной советской автомобильной промышленности, продолжает использоваться как военная и грузовая техника. Нередко автовладельцы проводят работы для приближения автомобиля к современным стандартам безопасности и комфорта. Обычно тюнинг сводится к установке шумоизоляции в кабине, замене водительского и пассажирского кресел на модели, обеспечивающие регулировку по высоте, установке музыкального оборудования.

В остальном инженерные решения, внедрённые более полувека назад, сохраняют актуальность и обеспечивают автопоезду надёжность и уверенную работу в сложных условиях. Неизменной популярностью пользуются видеоролики: ЗИЛ 137, видео с которым демонстрирует чудеса проходимости и грузоподъёмности, неизменно собирают много просмотров.
