ЗИЛ-4331 (самосвал): технические характеристики, дизель, тюнинг, схема цветная, отзывы, цена

Технические характеристики

Технические характеристики ЗИЛ-4331:

Максимальная грузоподъемность	6000 кг
Рабочий объем мотора	6 л
Диаметр цилиндрических элементов	100 мм
Ход поршневой части	95 мм
Мощность силового агрегата	150 л.с.
Количество оборотов коленчатого вала	3200 в минуту
Степень сжатия	7,1
Передаточное число коробки передач	6,45
Наибольший крутящий момент	402 Нм
Колесная база	5000 мм
Объем топливного бака	170 л
Вместительность системы охлаждения	27 л
Расстояние дорожного просвета	330 мм
Размер шин	9.00R20
Вес двигателя	93 кг
Габаритные размеры транспорта	637024222810 мм
Средний расход топлива ЗИЛа-4331 на 100 км	36 л

Описание двигателя грузовика: он оборудован 6 цилиндрами и 2 клапанами, тип используемого топлива — дизель. Модель мотора — ЯМЗ-236.

Весовые параметры:

снаряженная масса — 11700 кг;
вес транспорта- 4820 кг.

Что может понадобится дополнительно?

Здесь мы собираем разную информацию по переоборудованию. Какие детали и документы могут потребоваться. Страница находится в стадии разработки. Информация собирается от прошедших процесс. Кто что знает делитесь информацией.

По поводу регистрации в МРЭО переоборудованного автомобиля: По нашим данным сначала автомобиль нужно предоставить в МРЭО со старым двигателем на осмотр, получить разрешение на переоборудование у начальника МРЭО или зама там есть специальный бланк заявления. Далее получить заключение специализированного института (НАМИ) на возможность данной переделки, с перечнем работ и возможными местами исполнения. В заключении должен быть указан номер услуги сервиса, который стоит в сертификате. Далее найти сервис, с нужным сертификатом, выполнить у них переоборудование, или купить документы. После этого предоставить машину на инструментальный контроль на станцию диагностики. Потом опять в МРЭО.

Еще ньюансы:

1. КПП БЫЧКА и ЗиЛ-130 практически один в один, единственно переставляете первичный вал или укорачиваете первичный вал от ЗиЛа-130 примерно на 3 см. Разница возникает из за размеров картера сцепления Бычка и ЗиЛ-130. 2. Вот кронштейн передней опоры — заводской и ни каких соплей из швелеров. Не изобретайте велосипед, всё уже давно изобретено.

Кронштейны у нас есть.

3. Исходный бензивый двигатель ЗиЛ-508 более высокооборотистый, а у дизеля Д245 частота вращения ниже.

Передаточные числа КПП были подобраны под более оборотистый двигатель из за этого скорость движения переоборудованного автомобиля с родной 130-й КПП упадет. С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить ускоренную коробку переключения передач 432930 (арт.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля составляет 5490 миллиметров. При поднятом кузове – увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.

Ширина автомобиля – 2500 миллиметров. Высота – 2540 миллиметров. При поднятом кузове по самой высокой точке это значение равняется 4100 миллиметров. Основные размеры можно посмотреть на фотографии ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля составляет от 5000 до 5250 килограмм, в зависимости от модификации. Вес самосвала в снаряженном состоянии – от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограмм, для версии ЗИЛ-ММЗ-45022 – 10300 килограмм.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час при полностью загруженном кузове.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Он характеризуется V-образным расположением цилиндров. А их всего восемь. Двигатель бензиновый объемом шесть тысяч сантиметров кубических. Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается по средствам карбюратора. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Тормозная система барабанного типа и на передних, и на задних колесах. Подвеска зависимая. Спереди установлена балка, сзади – рессоры.

Для облегчения управления установлен гидроусилитель руля.

Колесные диски изготовлены из стали.

Конструкция кабины рамная. Она имеет две двери. Руль расположен с левой стороны.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Ходовая

Машина имеет два моста, может двигаться по грунтовым и проселочным дорогам. Ведущий мост – это задние колеса, передний мост управляющий. Каждое колесо снабжено несколькими амортизаторами. На четырех колесах имеются барабанные тормоза.

Машина в груженом состоянии может двигаться под наклоном в 25 градусов. В составе автопоезда ЗИЛ может работать, если его вес не превышает 23,5 тонны, тогда угол наклона сокращается на семь градусов. Грузовик одинаково хорошо использовать как в городе, так и сельской местности.

Пневматический комплекс позволяет машине мягко передвигаться. Уровень давления в пневмосистеме должен быть не менее 4,6 кг/см. Причем этот важный показатель не должен превышать 7,6 кг/см.

Радиус колес 20 дюймов, давление в них одинаковое. Передняя подвеска нагружается до 4 тонн, а задняя – до 8 тонн.

Технические характеристики

ЗИЛ-433362 имеет следующие технические характеристики:

Колесная формула — 4х2.
Габариты: длина 6,6 м, ширина 2,4 м, высота 2,6 м.
Максимальный вес груза — 6830 кг.
Масса автомобиля — 3945 кг.
Допустимый вес шасси — 11200 кг.
Максимальный вес автопоезда — 19200 кг.
Допустимая нагрузка на полотно от снаряженной массы через шины: передних колес — 21750 Н, заднего моста — 17700 Н.
Наибольшая нагрузка на дорожное полотно от полного веса автомобиля через шину передних колес — 30 000 Н, заднего моста — 82 000 Н.
Радиус поворота составляет 6,9 м.
Наибольшая скорость при полном весе грузовика — 90 км/ч, при полном весе автопоезда — 80 км/ч.
Объем бака для топлива — 170 л.

Двигатель

В подкапотном пространстве ЗИЛ-433362 располагается бензиновая силовая установка модели «ЗИЛ 508.1» с двухкамерным карбюратором. Агрегат находится перед кабиной и имеет восемь цилиндров, размещенных V-образно.

Характеристики двигателя

рабочий объем – 6 л;
номинальная мощность – 150 л.с.;
частота вращения – 2000 об/мин;
максимальный крутящий момент – 402 Нм;
степень сжатия – 7,1.

Двигатель позволяет автомобилю развивать скорость до 90 км/час.

Расход топлива

В зависимости от нагрузки потребление топлива на ЗИЛ-433362 разнится. На каждые 100 км автомобиль расходует 26-33 л бензина. Стандартный бензобак грузовика вмещает 170 литров горючего, позволяя проехать без дозаправки 400-700 км.

Трансмиссия

Раздаточный механизм обеспечивает 5 режимов переднего хода и один – заднего. Карданный механизм представлен 2 валами и находящейся между ними промежуточной опорой. Для их сцепления установлены шарнирные крестовины.

Сцепление

Однодисковое, фрикционное, с периферийным расположением нажимных пружин.
Диаметр ведомого диска 340 мм.
Привод гидравлический с пневмоусилителем.

Шасси

Габаритные параметры:

Высота – 2,7 м.
Длина – 6,6 м.
Ширина – 2,4 м.
Вес шасси – 3945.
Клиренс – 0,23 м.
Радиус разворота – 6,9 м.
Грузоподъемность – 7000 кг.
Колесная база соответствует формуле «4 на 2».

Карданная передача

Два карданных вала с тремя шарнирами, промежуточной опорой и шлицевым соединением.
Шарниры на игольчатых подшипниках.

Тормозная система

Для большинства моделей ЗИЛов этот узел одинаков. Он предполагает наличие трех контуров и двух частей:

оснащенный пневмоуправляемой гидравликой рабочий тормоз;
стояночный тормоз и запасной.

На автомобиль можно устанавливать различные кузовные надстройки

Электрооборудование

Электрическая система автомобиля однопроводная, напряжением 12 В. Зажигание имеет контактно-транзисторную конструкцию. Напряжение стартера 12 В, установлены дистанционное управление и электромагнитное грузовое реле.

Есть аккумуляторная батарея напряжением 12 В марки 6-СТ-81, емкостью 81 А/ч. Генератор переменного тока серии Г-130 создает постоянный ток 28 А и мощность 350 Вт. На разных оборотах поддерживается одинаковое напряжение при помощи электромеханического реле и электронной схемы регулировки.

Электрооборудование может быть оснащено дополнительными опциями: предпусковым подогревателем, чтобы облегчить запуск двигателя на морозе. Может быть установлена система подогрева спального места. Устанавливается модернизированная схема зажигания с микропроцессорами. Электросхема обеспечивает возможность установки чехла утеплителя и противооткатного бруса.

Рулевое управление

Рулевой механизм с гидравлическим усилителем.
Рабочая пара — винт с гайкой на циркулирующих шариках.
Передаточное число — 20.

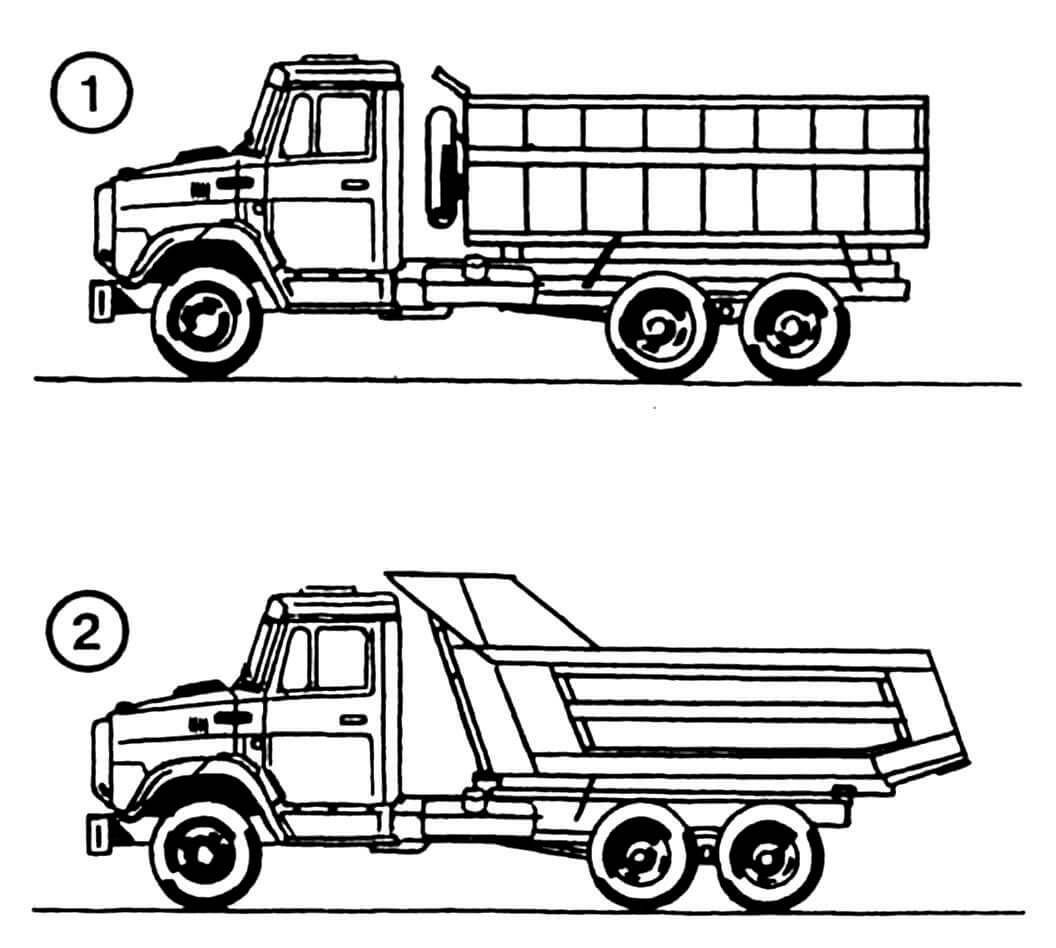

Двигатель

Самосвалы ЗИЛ 4520 оснащались восьмицилиндровыми V-образными дизельными двигателями ЗИЛ-645, без турбонаддува. Их технические характеристики следующие:

Объём двигателя – 8740 см3.
Номинальная мощность, при 2800 об/мин – 185 л.c. (136 кВт).
Максимальный крутящий момент, при 1400-1600 об/мин – 510 Н.м.(52 кгс.м)
Диаметр цилиндра 110 мм, ход поршня 115 мм.
Степень сжатия – 18,5.

Дизели ЗИЛ-645 оснащались форсунками закрытого типа; рядным, восьмисекционным, золотникового типа топливным насосом высокого давления; топливоподкачивающим насосом низкого давления; муфтой опережения впрыска горючего, двухрежимным регулятором частоты вращения. Воздушный фильтр мотора – сухой, со сменным бумажным фильтрующим элементом и индикатором засоренности. ТНВД ставились разные – чехословацкий Motorpal или ярославские ЯЗДА-338.10 , 338.20 , 338.30 , 338.40.

Двигатель ЗИЛ-645 оснащался электрофакельным устройством (ЭФУ) во впускном трубопроводе мотора. По отдельному заказу – ещё и подогревателем (модель 151.8106) для подогрева двигателя и отопления салона. Важная особенность данного мотора – это объёмно-плёночное смесеобразование, – как у передового в то время, аналогичного с ЗИЛ-645 дизеля Катерпиллар-3208. Другая интересная особенность «армейской» модификации двигателя ЗИЛ-6451 – это его многотопливность: он может без каких-либо последствий работать не только на солярке, но и на бензине, керосине или их смеси в разных пропорциях.

История создания ракетовозов

Семейство вездеходов ЗИЛ-135 с самого начала проектировалось для ракетных комплексов. Однако, при небольшой модернизации, на ракетовоз возможно установить бортовую площадку грузовика для транспортировки десантников.

Первые опытные модели появились во второй половине 50-х годов 20 века. К ним относились автомобили-амфибии 8х8 с цельнометаллическим корпусом в виде плавсредства. Средние мосты были максимально приближены друг к другу, а передний и задний мост стояли на удалении от центральных осей.

Рулевое управление велось колесами передней и задней оси, что способствовало развороту автомобиля практически на месте. Такая схема шасси заслужила право на существование путём длительных испытаний.

Шасси ЗИЛ-135 оснащалось парой шестицилиндровых моторов от ЗИЛ-157 и БТР-152, которые приводили в действие каждую сторону борта.

К тому времени уже начали практиковать оснащение вездехода автоматической трансмиссией гидромеханического типа, что бесспорно добавило конструкции небывалого престижа. Последний прототип плавающего ракетоносца был оснащён стеклопластиковым кузовом.

После череды испытаний, конструкторы пришли к выводу, что пуск ракеты с плавсредства очень опасен. Во-первых, есть большой риск перевернуть или утопить боевой комплекс. Во-вторых, неудачный старт ракеты изуродует корпус транспортного средства и может погубить экипаж. Таким образом, ЗИЛ-135 перешёл в разряд сухопутных ракетоносцев с высокой степенью проходимости.

Предложение об использовании стеклопластика в изготовлении кабины поступило от В.С Цыбина, доцента МВТУ имени Баумана. Согласно его декларации, детали из стеклопластика способны самостоятельно восстанавливаться после высокой температуры при запуске ракеты, что нельзя было сказать о металлической обшивке. Ещё к одним положительным свойствам стеклопластика была менее затратная обработка деталей из него.

Они дали очертания серийных автомобилей. На прототипы установили V-образные моторы последнего поколения с восемью цилиндрами – ЗИЛ-375. Что касается подвески, то она осталась практически без изменений и оси жёстко крепились к раме. Такое решение оказалось ошибочным, и первые же испытания это выявили.

Спустя год, свет увидел последний прототип с обновлённой конструкцией подвески мостов, ему присвоили индекс ЗИЛ-135Л. Конструкторское решение было следующим: передняя и задняя оси соединялись с рамой при помощи диаметральных рычагов и осевых торсионов. А две центральные оси, так и остались жёстко фиксированные к раме.

Изменение конструкции подвески повлекло за собой эволюцию рулевого управления, укрепление несущих лонжеронов, поперечин и сужению каркаса несущей рамы на 18 см.

Последний прототип с литерой «Л» находился в одном шаге от облика серийной модели. Опытный образец успешно прошёл испытания со стартовой установкой 9П113, ракетного комплекса 9К52 «Луна-М» с транспортно-заряжающей машиной 9Т29.

Проходимость по бездорожью военного шасси способствовало разработке гражданских моделей для территорий со сложным рельефом, к этим моделям относятся: бортовые грузовики и тягачи по перевозке труб для газовых станций и нефтедобывающих организаций. Но это случилось несколько позже.

У конструкторов БАЗа был аналогичный проект под индексом БАЗ-930. Но предпочтение было отдано московскому ракетоносцу. Несмотря на более высокий расход топлива «москвича», остальные системы машины показали преимущество перед брянским конкурентом.

Единственное что раздосадовало лихачёвцев, так это то, что брянский производитель отверг освоение изготовления автоматической трансмиссии. Следствием этого решения станет оснащение ракетоносца механическими КПП, и в аббревиатуре вездехода появится литера М (механика). Таким образом, машина получила постоянный индекс ЗИЛ-135ЛМ.

Кроме ракетного комплекса «Луна-М» на шасси ставили систему залпового огня 9К57 «Ураган», вместе с заряжающей машиной 9Т452. Помимо военных единиц, завод производил гражданские модели в малых объёмах: тягачи, пожарные и бортовые грузовики.

https://youtube.com/watch?v=fGY3_YahZeE

Военное предприятие стабильно выпускало ракетоносцы на протяжении 70-80-х годов. Выпуск был прерван в 1993 году по политическим причинам, в год распада СССР. Последний вездеход достроили в 1995 году.

Кабина автомобиля ЗИЛ-133ГЯ

Транспортное средство относится к грузовикам капотного типа. На автомобиле ЗИЛ-133ГЯ использована трехместная кабина от модели ЗИЛ-130 с общим диваном и жестко закрепленной спинкой. В передней части ее установлены фары, пофарники и указатели поворотов, между которыми расположена радиаторная решетка с характерными горизонтальными прорезями. Из кабины обеспечивается хороший круговой обзор через ветровое, боковые и заднее окна. Попасть внутрь можно через запираемые двери, снабженные опускающими окнами и поворотной форточкой.

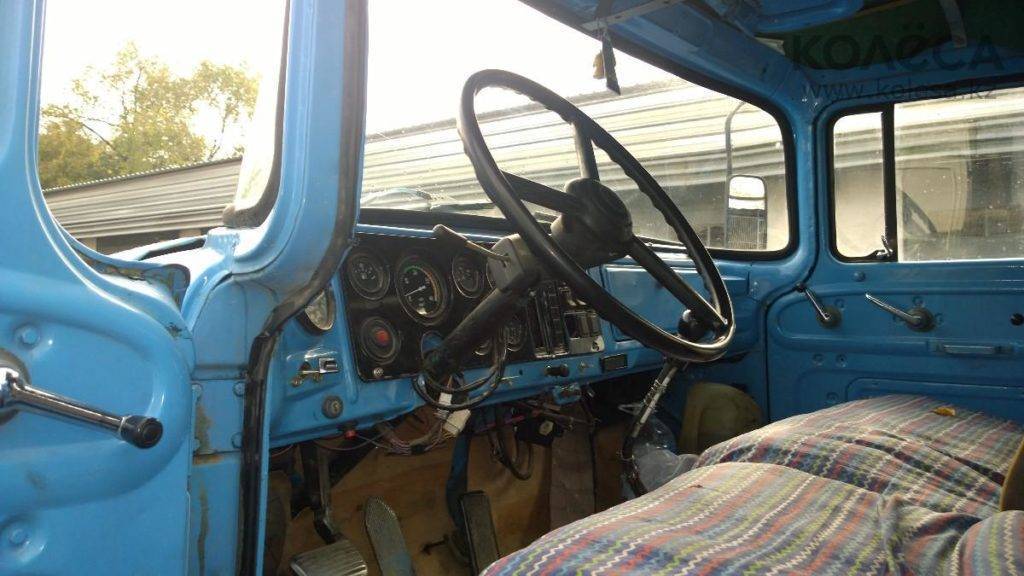

Рабочее место водителя оборудовано приборным щитком, рулем, педальным узлом, рычагами переключения передач и стояночного тормоза. Органы управления автомобилем расположены удобно и в меру информативны, что упрощает вождение. На щитке установлены следующие приборы и устройства:

Спидометр со счетчиком пробега.
Указатели тока, температуры двигателя, количества топлива.
Манометр двухстрелочный, указывает давление воздуха в рабочей тормозной системе.
Сигнальная лампа перегрева охлаждающей жидкости.
Контрольные лампы: дальнего света – синяя, указателя поворотов – зеленая.
Выключатель зажигания с ключом.
Трехпозиционная ручка переключателя света.
Ручки управления дроссельной заслонкой карбюратора, стеклоочистителя, подачей горячего воздуха из отопителя, жалюзи радиатора.
Кнопка включения насоса омывателя.
Выключатели плафона освещения кабины, вентилятора кабины и двухпозиционный для управления противотуманными фарами.
Трехпозиционный переключатель управления электродвигателем печки.
Ножной переключатель ближнего и дальнего света фар.

Для управления агрегатами и механизмами автомобиля предусмотрены три педали: сцепление, тормоз и акселератор. Кнопка звукового сигнала находится в центре рулевого колеса, что упрощает ее использование при необходимости. На потолке кабины установлена розетка для переносной лампы, которая может работать даже при отключенной массе, поскольку находится в цепи аварийной сигнализации.

Зил самосвал

Реле-регулятор можно проверить непосредственно на автобусе. Детальная проверка различных реле описана в соответствующих разделах книги. Обрыв в цепи источников и потребителей электрической энергии возникает вследствие расплавления плавкого предохранителя, размыкания контактов в термобиметаллическом предохранителе, разрыва проводов, непрочного крепления наконечников проводов на выводах, нарушения контакта в штекерном соединении проводов, нарушения контакта в выключателях и переключателях, обрыва цепи в потребителях перегорание нити накаливания в лампе, перегорание дополнительного резистора или обмотки электродвигателя и т.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы. Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее.

Затем вышли три его модификации: с карбюраторным двигателем;с дизельным двигателем;с неэкранированной проводкой для гражданских нужд.

Для передачи электрической энергии от источника к потребителям используют провода, которые по изоляции разделяются на провода низкого и высокого напряжения.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы.

Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора.

Включают предохранитель замыкают контакты нажатием кнопки. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Назначение

Основной областью применения ЗИЛ-4331 стали региональные перевозки на небольшие расстояния. Автомобиль отличает надежность, простота обслуживания и ремонта, а также низкие эксплуатационные расходы. Его можно с уверенностью назвать «рабочей лошадкой» для различных отраслей промышленности, сельского хозяйства, лесозаготовительной отрасли и жилищно-коммунальных хозяйств. Машина уверенно чувствует себя на вязких грунтах и крутых подъемах. Автомобиль отлично показал себя не только в различных климатических зонах России, но и условиях субтропического и тропического климата. ЗИЛ-4331 одинаково надежен как на равнинной местности, так и высокогорных районах. В России и странах ближнего и дальнего зарубежья эксплуатируется около полутора миллионов единиц ЗИЛ-4331.

Основные технические характеристики

Технические характеристики грузовика ЗИЛ-4331 представлены в таблице:

Габариты, мм	Длина	6370
Ширина	2500
Высота	2655
Клиренс	330
Передняя колея	1930
Задняя колея	1850
Колесная база	4500
Характеристики по весу, кг	Масса транспортного средства	4 820
Масса грузовика со стандартным оборудованием при полной загрузке	11 700
Максимальная грузоподъемность	6 000
Емкости для заправки рабочими жидкостями, л	Система охлаждения мотора	26,5
Гидравлический привод включения сцепления	0,5
Вместимость топливного бака	170
Гидроусилитель	3
Смазочная система коробки передач	10,5
Смазочная система двигателя	18
Весовые характеристики рабочих узлов, элементов кг	Рама (с буфером)	540
Платформа (без вспомогательного оборудования)	860
Узел переднего моста	290
Узел заднего моста	520
Карданная передача	59
Радиатор (пустой)	20
Вся конструкция кабины	550
Масса двигателя со всеми агрегатами	960
Двигатель	720
Вес одного колеса	93
Коробка передач	200
Рессора передняя	60
Рессора задняя	75

В зависимости от модификаций, количество которых приравнивается к 20, рабочие параметры грузовика могут изменяться.

Габариты грузовика ЗИЛ-4331

Тюнинг ЗИЛ-130

Первое, что подвергается тюнингу — это салон. Высокий уровень шума не позволяет чувствовать себя комфортно. Поэтому кабину защищают шумо- и виброизоляцией

После этого обращают внимание на сиденья. Если нет возможности заменить их другими, оснащенными пневматической системой, достаточно будет заменить обивку

Родные сиденья обтянуты дерматином, на котором не очень приятно сидеть.

Некоторые любители в качестве донора выбирают пикап «Форд Е-250». Для комплектации салона от него берут щиток приборов, который подгоняют под отечественную панель. Все это разбавляют улучшенной подсветкой. Устанавливают аудиосистему и хорошие колонки.

Что касается технической стороны вопроса, то здесь обращают внимание на мощность и грузоподъемность. С этой целью меняют элементы подвески

Замена рессор пневматическими подушками сделает движение максимально плавным. Мощность увеличивают за счет замены жиклеров в карбюраторе, расточке цилиндров и головки блока, замены клапанов.

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.
