Башенный кран КБ 408

Характеристики моделей КБ-403Б

ИсполненияКБ-403БКБ-403Б.1КБ-403Б.2КБ-403Б.3
Максимальный грузовой момент, тм120132
Грузоподъёмность, т
максимальная8
при максимальном вылете горизонтальной стрелы33,5
при максимальном вылете наклонной стрелы под углом 30°3,74,3
Вылет, м
максимальный горизонтальной стрелы30
максимальный наклонной стрелы26,3
при максимальной грузоподъёмности1516,5
минимальный5,6
Высота подъёма максимальная, м
стрелы горизонтальной / число секций41/635,4/529,8/424,2/3
стрелы наклонной54,749,143,537,9
Глубина опускания максимальная, м5
Угол поворота, градусы1080
Скорость, м/мин
подъёма (опускания) груза до 8 т40
подъёма (опускания) крюковой подвески55
плавной посадки груза до 8 т5
грузовой тележки с грузом до 8 т30
передвижения крана18
Частота вращения, об./мин0,65
Мощность электродвигателя, кВт
грузовой лебёдки основной55
грузовой лебёдки вспомогательной30/1,6
стреловой лебёдки15
тележечной лебёдки5
механизма поворота5
механизма передвижения крана5,5 х 2 = 11
Суммарная мощность электродвигателей121
Геометрические параметры, м
колея х база6 х 6
задний габарит3,8
Масса, т
конструктивная50,549,247,946,6
противовесов30 (+/-0,3)
Расчётная нагрузка ходового колеса на рельс, кН270
Сейсмичность, баллы1-6 по СНиП II-7-81
Ветровой районIIIVVIVII

Конструкция машины

Устройство крана КБ-408 довольно простое, что обеспечивает его надежную работу и отсутствие сложностей в эксплуатации.

Устройство поворотного механизма и платформы


Исполнение крана КБ-408

Поворотная платформа КБ-408 оснащена порталом и закрепленными на ней стрелковой и грузовой лебедками. В ее задней части находится противовес, представляющий собой десять массивных железобетонных блоков. Он предотвращает раскачивание башенного крана КБ-408 во время перемещения грузов, что обеспечивает высокий уровень безопасности.

Поворотный механизм имеет вид роликового круга с диаметром 250 см. На платформе также присутствуют блоки, электрическое оборудование для контроля над работой грузовой тележки.

Ходовая рама

Фиксация грузовых тележек обеспечивается специальными поворотными флюгерами (две штуки). Конструкция ходовой рамы подразумевает наличие рубильника. Положение флюгеров можно регулировать. Их можно перевести в рабочее или транспортное положение.

Секции башни

Башенный кран КБ-408 оснащается несколькими инвентарными секциями башни, что зависит от варианта исполнения модели. Их количество колеблется от 2 до 6.


Секция башни КБ-408 (усиленная)

Описание башни

Конструкция башни крана КБ408 во многом похожа на другую модель – КБ-160. Она отличается лишь особенностями оснащения оголовка, возможностью установки большего числа инвентарных секций.

Описание кабины

Башенный кран КБ-408 имеет комфортную кабину, которая устанавливается на высоте двадцать метров или больше. Она отличается тщательно подобранной конструкцией. Кабина обеспечивает удобный обзор со значительной высоты. Она утеплена и оснащена обогревательными панелями, что обеспечивает удобство машиниста при любой погоде.


Вид из кабины башенного крана КБ-408.21

Конструкция стрелы

Стрела крана КБ408 представляет собой конструкцию, состоящую из стальных труб в виде решетки. Секции соединяются между собой при помощи фланцевых креплений. По стреле движется грузовая платформа, оснащенная крюковой обоймой. Для увеличения или уменьшения вылета изменяется угол наклона стрелового механизма.


Башенный кран КБ-408

Крюковая обойма

Данный элемент машины представляет собой подвеску. Присутствуют кожухи, изготовленные из металла, для защиты блоков.

Видео по теме: Монтаж башенного крана КБ 408

Публикации по теме


Схема и принцип работы башенного крана


Технические параметры башенного крана


Общее описание и конструктивные особенности автокрана Ивановец КС-35714К-2

Особенности устройства и эксплуатации

Башенный кран КБ-408 можно использовать повсеместно благодаря продуманной функциональности и хорошей адаптации к сложным суровым условиям. Так, одноименный грузоподъемник включает в себя несколько элементов:

  • поворотная платформа
  • портал
  • телескопическая башня с возможностью разворота на 180 градусов
  • кабина крановщика
  • балочная стрела
  • ходовая рама
  • дополнительные детали

В верхней части платформы расположены портал, а также стрелковая и грузовая лебедки. Задняя часть платформы, в свою очередь, является местом для крепления противовеса, которые представляет собой 10 железобетонных блоков. По сути, эти блоки утяжеляют конструкцию, и тем самым предотвращают раскачивание поворотного механизма при переносе грузов. Что касается дополнительных деталей, из них можно выделить опорный шарнир и рабочие подкосы.

Портал – представляет собой четырехугольный конструктивный элемент, открытый с обеих сторон и закрепленный на шпренгельном элементе и цилиндрических подкосах. В основе портала – два трехгранника, соединенные с помощью коробчатых балок. При помощи портала можно наращивать высоту, и обеспечивать устойчивость положения стрелы. Из остальных элементов портала стоит выделить двухрядный роликовый механизм и четыре замковых элемента, которые предотвращают падение башни во время установки крана.

Башня — включает в себя оголовок, головные секции и распорки. Оголовок, устроенный в виде металлической решетки со стойками, лестницами и площадками, которые придают жесткости.

Кабина, установленная на кране с помощью специальных креплений в верхней части башни. Кабина может подниматься на высоту до 20 метров. В кабине модели КБ-408 уютно и просторно. Также отметим хорошую обзорность благодаря широкой линии остекления, надежную защиту от коррозии и других внешних воздействий, многослойную тепло- и шумоизоляцию, обогревательные панели и другие элементы. Все это обеспечивает комфорт и уют, в том числе и благодаря автономной климатической установке, которая позволяет выставить желаемую температуру. Все элементы управления в кабине, в том числе рычаги и переключатели, расположены удобно и эргономично и, что называется, под рукой. С помощью специальных индикаторов, контрольно-измерительных приборов и дисплеев можно контролировать состояние рабочих органов, определять их местоположение, высоту и нагрузку.

Балочная стрела – отдельный элемент конструкции, сваренный с фланцевыми деталями. С помощью балочной стрелы вращается тележка, отвечающая за перемещение груза. Тележка, в свою очередь изменяет вылет стрелы.

Ходовая часть. Крепление тележек обеспечивается за счет двух флюгеров, а в ходовую часть крана вмонтирован рубильник. Флюгера можно регулировать, и переводить их в транспортное и рабочее состояние. Общее количество тележек – 4 шт. Две из них работаю с помощью электропривод. Рельсовый механизм для модели КБ-408 бывает закругленным и прямым.

Дополнительное оборудование:

  • Грузовая лебедка, ответственная за работу двигателя, редуктора, тормозов и барабанного механизма. Все эти элементы крепятся на платформе. Основное предназначение лебедки – перемещение груза в вертикальном положении
  • Тележечная лебедка, состоящая из тех же частей, указанных выше. Двухскоростной двигатель обеспечивает точное наведение грузового объекта на установочную площадку
  • Телескопический подсос – трубчатый механизм, обеспечивающий равномерное положение башни в процессе ее монтажа на платформу
  • Треугольная распорка, установленная на верхушке башни. Она является вспомогательным элементом при установке башни. Распорка включает в себя четыре осевых блока, оттяжку, деталь каната для переноски грузов, а также монтажное устройство с датчиком нагрузки

Кран можно транспортировать с помощью рельсового механизма. Для увеличения максимальной высоты, равной 77 метрам, необходимо наклонить стрелу под углом 30 градусов. Считается, что на меньшей высоте удается достичь большей грузоподъемности, или наоборот

Встроенная система безопасности, считывающая информацию с датчиков, способных определить положение стрелы, ее нагрузку и определенную высоту. В случае превышения нагрузки включится ограничитель, который также срабатывает и в случае опрокидывания. Кроме того, ограничитель способен предотвратить опасное сближение с высоковольтными проводами, и тем самым защитить кран и оператора от серьезных последствий.

Конструкция машины

Устройство крана КБ-408 довольно простое, что обеспечивает его надежную работу и отсутствие сложностей в эксплуатации.

Устройство поворотного механизма и платформы

Поворотная платформа КБ-408 оснащена порталом и закрепленными на ней стрелковой и грузовой лебедками. В ее задней части находится противовес, представляющий собой десять массивных железобетонных блоков. Он предотвращает раскачивание башенного крана КБ-408 во время перемещения грузов, что обеспечивает высокий уровень безопасности.

Поворотный механизм имеет вид роликового круга с диаметром 250 см. На платформе также присутствуют блоки, электрическое оборудование для контроля над работой грузовой тележки.

Ходовая рама

Фиксация грузовых тележек обеспечивается специальными поворотными флюгерами (две штуки). Конструкция ходовой рамы подразумевает наличие рубильника. Положение флюгеров можно регулировать. Их можно перевести в рабочее или транспортное положение.

Секции башни

Башенный кран КБ-408 оснащается несколькими инвентарными секциями башни, что зависит от варианта исполнения модели. Их количество колеблется от 2 до 6.

Описание башни

Конструкция башни крана КБ408 во многом похожа на другую модель – КБ-160. Она отличается лишь особенностями оснащения оголовка, возможностью установки большего числа инвентарных секций.

Описание кабины

Башенный кран КБ-408 имеет комфортную кабину, которая устанавливается на высоте двадцать метров или больше. Она отличается тщательно подобранной конструкцией. Кабина обеспечивает удобный обзор со значительной высоты. Она утеплена и оснащена обогревательными панелями, что обеспечивает удобство машиниста при любой погоде.

Конструкция стрелы

Стрела крана КБ408 представляет собой конструкцию, состоящую из стальных труб в виде решетки. Секции соединяются между собой при помощи фланцевых креплений. По стреле движется грузовая платформа, оснащенная крюковой обоймой. Для увеличения или уменьшения вылета изменяется угол наклона стрелового механизма.

Управление

Управлять краном может только специалист со специальным техническим образованием, прошедший курс обучения работе на КБ-408 и имеющий соответствующий сертификат. Крановщик должен знать, как правильно устанавливать кран, его устройство и инструкцию по эксплуатации. Порядок действий в экстренных ситуациях применительно к КБ-408 аналогичен для крановой техники этого класса.

Преимущества этого крана:

  • Обладает высокой грузоподъемностью и технической оснащенностью при сравнительно невысокой цене, что дает ему большие конкурентные преимущества.
  • Крановая конструкция обладает высокими показателями сейсмоустойчивости. Конструкторские решения, заложенные в КБ-408, позволяют при необходимости еще больше увеличить сейсмику, что дает широкие возможности использования этой подъемной техники в районах повышенной сейсмической опасности.
  • Электросхема спроектирована с учетом повышенных требований к электробезопасности.
  • Модификация КБ-408.21 оснащена устройством безопасности с координатной системой защиты. Она предназначена для предотвращения столкновения крана и его частей с различными препятствиями в стесненных условиях стройплощадки.
  • График грузоподъемности один из самых эффективных для спецтехники этого класса.
  • Устройство имеет хорошие ветровые характеристики. Допустимая максимальная скорость ветра для работающего крана составляет 15 м/с. Для неработающего — 27 м/с.

Видео: монтаж башенного крана КБ-408.

Особенности крана КБ-408.21 с полностью частотным управлением

  • прибор безопасности четвёртого поколения с применением высококачественных комплектующих и расширенной функциональностью: сенсорный графический интерфейс, модуль самодиагностики системы управления, дистанционная диагностика по каналу GPRS (опция);
  • Полностью частотное регулирование с двигателями с короткозамкнутым ротором;
  • увеличенный ресурс и безопасность механизмов;
  • улучшенная производительность и управляемость;
  • кабина крана может быть укомплектована кондиционером.

По дополнительному заказу кран КБ-408.21 может быть поставлен со стрелой длиной 45 и 50 метров.

Конструктивные особенности

  • Разработан на основе хорошо зарекомендовавшего себя в строительстве и технологически отработанного изделия КБ-160. В то же время конструктивно КБ-408 стал более совершенной машиной и имеет ряд важных отличий от своего предшественника.
  • Относится к мобильному или передвижному типу подъемных кранов башенного типа. Используя электрический привод, он может автономно передвигаться по стройке в заданных пределах.
  • Для передвижения КБ-408 имеет тележки на рельсовом ходу. Управление движением крановой конструкции производится из кабины оператора. Организация подкрановых путей типична для этого вида спецтехники.
  • Основой для башни служит портал. Его конструкция идентична используемой на КБ-160. Портал включает в себя верхнюю раму, стойки и связанные с ними нижние продольные балки. В балках расположены отверстия под шкворни ходовых тележек.
  • Ходовая рама выполнена по схеме с поворотными флюгерами. Она традиционна для этого типа спецтехники и конструктивно полностью копирует раму изделий КБ-401 и КБ-402.
  • Башня поворотная. Крановая конструкция способна вращаться вокруг вертикальной оси на 360 градусов, то есть делает полный поворот. Поворотная платформа аналогична используемой на КБ-160. Поворотный механизм отличается. Он сделан роликовым, однорядным.

Башня:

  • Состоит из 2 — 5 модулей. Количество секций варьируется в диапазоне от 33-х до 56-ти в зависимости от исполнения. Элементы башни по многим позициям унифицированы с КБ-160, что облегчает доступ к запчастям и упрощает обслуживание и ремонт изделия.
  • Технологическим развитием КБ-408 в сравнении с прототипом стало увеличение числа модульных конструкций. В зависимости от исполнения и пожеланий заказчика башня может иметь от двух до пяти секций, а в отдельных случаях и шесть. Увеличение числа модулей упрощает транспортировку и монтаж.
  • Изменения получила и конструкция головной части КБ-408. Она сделана разборной — это еще одно усовершенствование изделия КБ-160. В новом варианте оголовок проще перевозить и устанавливать на изделие. Кроме того, изменилось число канатов полиспаста, установленного на оголовке.

Стрела:

  • Балочного типа, изготовлена по традиционной схеме с грузовой тележкой. Способна отклоняться от горизонтального положения на угол до 30-ти градусов, изменяя грузоподъемность и высоту подъема груза.
  • Технологически состоит из разъемных секций. Их количество определяется исполнением и варьируется в диапазоне от 30-ти до 50-ти. Секции стрелы сконструированы в виде классических решетчатых ферм, изготовленных из труб высокой прочности. Секции соединены с помощью фланцевых поверхностей.
  • При монтаже стреловую часть КБ-408 допускается устанавливать в наклонном положении, что упрощает процесс и сокращает время сборки.
  • Вылет стрелы можно регулировать, перемещая грузовую тележку по стреловой части и меняя наклон стрелы.

Кабина:

Принципиальным усовершенствованием КБ-408 в сравнении с предшественником стало использование специальной кабины для высотного кранового оборудования. Ее можно устанавливать на высоте более 20-ти метров.
Технология установки кабины такая же, как на других кранах этой размерной линейки, что упрощает эксплуатацию крана и унифицирует требования к персоналу.
Кабина улучшена в сравнении с базовой моделью по ряду параметров

Самое серьезное внимание конструкторы уделили эргономичности рабочего места оператора.
В кабине КБ-408 установлена современная система безопасности и предупреждения оператора о возможном возникновении критической ситуации.
Полностью изменена система обогрева кабины. Для этих целей конструкторы использовали обогревательные панели инновационного типа.
Кабина предусматривает возможность установки кондиционера

Он устанавливается по желанию заказчика.

Грузовое устройство:

  • Крюковая обойма конструктивно выполнена в виде двухосной подвески. На ее осях установлены траверсы, блоки и крюк.
  • Крюковая обойма снабжена внешними защитными кожухами. Их назначение — защита блоков крюковой обоймы от случайных ударов при зацеплении груза.

Обзор устройства и основных характеристик башенного крана КБ-408

Кран башенный КБ-408 – мобильный полноповоротный кран на рельсовом ходу, оснащенный поворотной башней, грузовым отсеком и балочной стрелой. Конструктивные особенности спецтехники позволяют использовать ее в промышленном строительстве для вертикальной и горизонтальной транспортировки стройматериалов и деталей весом до 10 тонн.

Конструктивные особенности спецтехники

Ходовая рама башенной установки КБ-408 традиционна для данной серии спецтехники. Конструкция оснащена флюгерами поворотного типа и порталом, идея устройства которого позаимствована у предшествующей модели данной серии – крановой установки КБ-160.

Оснащение башни унифицировано с элементами аналогичных автокранов модельного ряда КБ. Существенные изменения конструкторы внесли в устройство оголовка башни КБ-408. Отличие от предыдущих моделей заключается в размере канатов полиспаста и общем количестве инвентарных секций (в зависимости от модификации – от 2 до 6 шт.).

Также стоит отметить, что головная секция башни КБ-408 подлежит разборке, что значительно упрощает транспортировку спецтехники к строительному объекту.

Кабина управления КБ-408 спроектирована специально для высокого крана, что предполагает ее размещение на высоте более 20 м. Методы монтажа данного конструкционного элемента традиционные для установок данной линейки. Усовершенствованную кабину башенного крана КБ-408 от модели-базы отличают следующие преимущества:

Кабина управления краном КБ-408

  • эргономичная конструкция;
  • современная система безопасности;
  • широкий обзор;
  • инновационные обогревательные панели;
  • кондиционер.

Основная стрела КБ секционного типа, изготовлена из высокопрочных металлических труб, расположение которых создает решетчатую конструкцию, секции которой надежно соединены фланцевыми крепежными элементами. На стреле закреплена грузовая телега, перемещение которой регулируется наклоном.

Крюковая обойма башенного крана выполнена в виде двухосной подвески. Конструкция состоит из пары щек и осей, на которые монтированы траверсы, крюки и блоки. Конструкцию оснащают кожухами для защиты блоков крюковой обоймы.

Технические параметры КБ-408

Высокие показатели грузоподъемности и продуктивность работы техники обусловлены техническими характеристиками, подробное описание которых приведено в таблице.

Параметр КБ-408Показатель
Общая масса техники (при полной комплектации), т95,2
Грузоподъемность при минимальном/максимальном вылете стрелы, т10/6
Вылет стрелы, м6-30
Вылет стрелы при максимальных нагрузках, м16
Грузовой момент, кНм160
Максимальный подъем наклонной/горизонтальной стрелы, м57,8/46,6
Мощность электродвигателей, кВт123,6
Опускание, м5
Скорость обращения крана, об./мин.0,65
Масса крана, т54,8
Скорость подъема максимальная, м/мин.36-67
Скорость посадки, м/мин.4,8
Скорость движения грузовой тележки (горизонтальная/наклонная стрела),м/мин.7/30
Скорость движения крановой установки, м/мин.18
База/задний габарит/ колея, м6,0/4,35/6,0
Минимальный радиус закругления траектории движения, м12

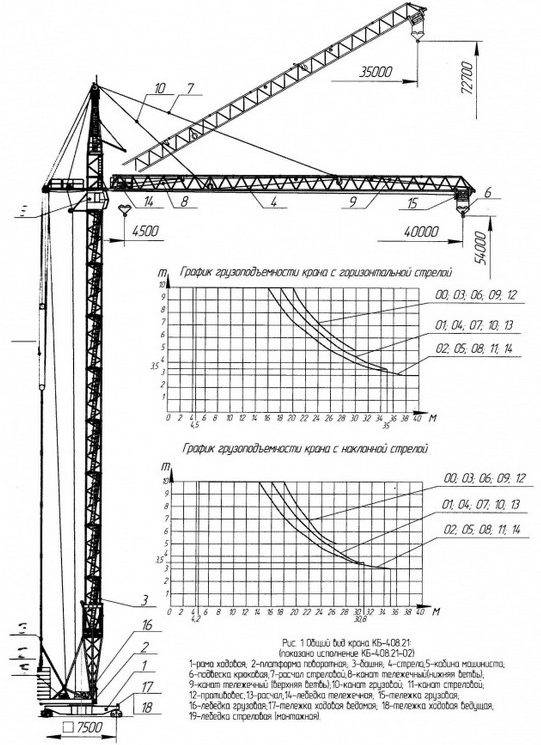

Грузоподъемные характеристики башенного крана КБ-408

Особенности транспортировки и управления краном

Для транспортировки полноповоротного крана на стройплощадку стрелу, грузовую тележку и другие крупногабаритные элементы конструкции демонтируются. При помощи подкатных тележек перемещаются на строительную площадку инвентарные отсеки, ж/б балластовые плиты и стрела.

Требования к организации и проведению работ по монтажу крана

Для осуществления перевозки и возможности дальнейшего управления краном КБ-408 обязательным условием является разрешение Госавтоинспекции. В результате согласования порядка транспортировки и эксплуатации техники с соответствующими органами получается разрешение на выезд и использование крана. В отдельных случаях, в соответствии с ПДД, может быть выдан автомобиль-сопровождение.

Управлять краном КБ-408 разрешено исключительно квалифицированному крановщику, который имеет соответствующее образование, владеет навыками работы со спецтехникой, знает строение установки и правила поведения в экстренных ситуациях.

по теме: Монтаж башенного крана КБ-408

Оставьте заявку на поиск лучшей цены Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России Обзор устройства и основных характеристик башенного крана КБ-408 Ссылка на основную публикацию

История

Первый прообраз башенных кранов современного типа появился ещё в 1913 году: кран, созданный Юлиусом Вольфом, обладал поворотной платформой, расположенной в верхней части башни. Через 15 лет, в 1928-м, спроектирован и создан первый башенный кран с балочной стрелой, а в 1952 году — с подъёмной.

СССР

Гидротехнические башенные краны на сооружении Саяно-Шушенской ГЭС

Башенные краны на строительных площадках страны начали применять ещё в годы первых пятилеток. Первые советские башенные краны были изготовлены в 1936 году. До Великой отечественной войны парк башенных кранов в СССР составлял порядка 200 единиц, а их ежегодный выпуск в те годы составлял несколько десятков.

После войны в СССР более 75 % всех башенных кранов выпускали заводы созданного в феврале 1946 года Наркомстройдормаша.

До 1960 года краны, в основном, выпускались неспециализированными предприятиями, что привело к разнотипности машинного парка. В 1960 году, вместо существовавших в тот период 80 моделей башенных кранов, головным отраслевым институтом ВНИИСтройдормаш разрабатывается ряд унифицированных кранов из .

При этом на специализированных краностроительных предприятиях осуществлялась плановая организация по выпуску унифицированных механизмов. Она позволила одновременно:

  • увеличить на 25 — 50 % надёжность работы.
  • снизить на 10 — 25 % стоимость выпуска.
  • использовать для ремонта поэлементный метод.
  • сократить проектные сроки.

Конструкции кранов постоянно совершенствовались, появлялись новые модели, улучшались характеристики, расширялась область применения башенных кранов. Если первые краны обладали грузоподъёмностью от 0,5 т до 1,5 т, высотой подъёма от 20 до 30 м, то к 1980-м появились краны грузоподъёмностью до 50 т, с высотой подъёма до 150 м. В период с 1976 года по 1980 годы появились краны пятой и шестой размерных групп (КБ-504, КБ-674, , ), которые обладали более высокими техническими характеристиками. В середине 1980-х годов в стране началась подготовка к разработке ряда модульных кранов (КБМ-301, КБМ-401, КБМ-571).

Башенный кран КБ-401

К началу 1980-х годов в стране действовали 28 специализированных краностроительных предприятий, расположенных в РСФСР, УССР и Грузинской ССР. Отдельными партиями краны производились в Казахской ССР.

Ежегодно к началу 1980-х годов краностроительные предприятия выпускали до 3 тыс. кранов, а на 1985 год — порядка 4 тысяч. Причём потребность строительной отрасли превышала объём выпуска на тысячу единиц. В эксплуатации же на территории Советского Союза находилось примерно 50 тысяч башенных кранов 120 различных моделей.

СНГ

С окончанием перестройки, распадом СССР и началом экономических реформ, как для отрасли производства кранов, так и для строительной отрасли наступили трудные времена: одни краны свозились на базы хранения, другие — консервировались, а третьи — отправлялись на металлолом. Сократилось как количество изготовителей кранов, так и объёмы их выпуска.

Из всех бывших советских республик, башенные краны в настоящее время производятся на территории Белоруссии, России и Украины. В остальных бывших республиках СССР, таких как Казахстан, собственное производство башенных кранов сегодня отсутствует и все башенные краны ввозятся из-за рубежа.

Устойчивый рост в производстве башенных кранов в РФ наметился только после августовского экономического кризиса. Так, по состоянию на 2004 год, в России действовали восемь производителей. В следующем году — семь, а в 2007 году количество изготовителей увеличилось до девяти.

За последнее время возрос импорт в Россию кранов из-за рубежа (Германия, Франция, Испания, Италия, КНР и др.). На 2005 год доля импортных кранов составляла: на российском рынке — 40 % (из них четверть — новые). В Казахстане из всех ввезённых в 2005 году в страну башенных кранов, большая часть (69,6 %) приходится на краны из Китая, доля же российских кранов на казахском рынке составила 11,3 %. Стоимость нового башенного крана, сделанного в РФ составляет от 9 до 14 млн рублей. Европейский же кран (аналогичный по характеристикам) дороже на 25-50 %. Стоимость кранов, выпущенных в КНР, варьируется от 20 до 190 тысяч долларов.

Согласно данным Госгорпромнадзора, на Украине (по состоянию на 1 января 2008 года) эксплуатировались 5336 башенных кранов, большая часть которых изготовлена в советскую эпоху. На территории России же на начало 2000-х годов было зарегистрировано 24477 башенных крана. В Белоруссии (данные республиканского Проматомнадзора) в 2007 году работали 1100 башенных кранов, большинство из них отработали свой срок.

Технические характеристики

От производительности и мощности техники зависит скорость выполнения работ. Цикл работы механизма состоит из следующих операций:

  • захват материала;

перемещение в нужную точку;

выгрузка;
возврат в исходное положение.

Кран может иметь поворотную и неповоротную башню. Последний вид также подразделяется на телескопический, наращиваемый и подращиваемый подвиды.

Подъемная строительная техника башенного типа обладает такими характеристиками:

  • вылет рабочего органа – до сорока метров;
  • высота подъема груза – до 150;
  • скорость подъема материалов в минуту – от 10 до 100 м;
  • количество оборотов крановой конструкции в минуту – от 0,2 до 1;
  • скорость передвижения за минуту – от 10 до 30 метров;
  • грузоподъемность при максимальном вылете стреловой конструкции – от 2 до 10 т.

Как управлять

Конструкция балочной стрелы позволяет более плавно наводить груз на место установки.

Башенный кран управляется с помощью специального программного и аппаратного обеспечения, находящегося в кабине, в частности, командоконтроллеров и радиоуправляемых пультов.

Переключение скорости посадки и подъема происходит посредством одного переключателя.

Данный кран отличается тринадцатью исполнениями, различаются только величины вылета стрелы (20, 30, 35), соответственно грузоподъемность и величины подъема и опускания.

Балочная стрела устанавливается под наклоном, например, 43 градуса и 30 градусов.

Кран имеет:

  • систему самодиагностики управляющих механизмов,
  • дистанционное управление с помощью GPRS,
  • управление с помощью сенсорных элементов,
  • частотное управление двигателей.

Также дополнительно продается система кондиционирования кабины.

Дополнения в оборудовании крана:

  • Отопление в кабине. Кран может с успехом работать как при +40℃, так и -40℃. Так как предназначение его для IV зоны. Соответственно имеет хорошо отапливаемую кабину оператора.
  • Датчик нагрузки. Механизм подъема грузов оборудован датчиком контроля нагрузки, благодаря ему происходит контроль основных узлов системы.
  • Контроль перемещения грузовых элементов. Благодаря специальному устройству (частотному) перемещение бетонных плит и других грузов происходит плавно и без помех.
  • Контроль температуры кабины. Благодаря современной электронной начинке кабины происходит регуляция температуры.
  • Система безопасности при обрыве каната, (амортизатор, стяжка). Работает и удерживает стрелу при обрыве каната.

Предлагаем к ознакомлению статью о технических характеристиках крана МКГ-40, а также об особенностях управления этой моделью.

А тут мы рассмотрим еще один гусеничный кран — МКГ-25.

Устройство башенного крана КБ-408

Поворотная платформа и поворотный механизм

Платформа КБ-408 идентична по конструкции КБ-160. Изменена конструкция поворотного механизма – он выглядит как роликовый круг (в один ряд) диаметром 2500 мм. Кроме этого на кране появились лебедки, блоки и электрооборудование для грузовой тележки.

Башня

По конструкции башня унифицирована с некоторыми узлами крана КБ-160, за исключением конструкции и оснащения оголовка башни. Отличается длиной канатов полиспаста и максимально возможным количеством установленных инвентарных секций, а также изменена конструкция головной секции башни – теперь она стала разборной.

Кабина управления

На данном кране устанавливается унифицированная кабина для высоких кранов (установка на высоте свыше 20 м). На базовой, модели-первенце установлена унифицированная кабина для низких кранов (установка на высоте до 20 м). Способы крепления аналогичны КБ-160, а также других сериях кранов из типа КБ. Отличается от кабины базовой модели более совершенной конструкцией, приспособленной для удобного обзора на большей высоте крана, а также отличается внутренним наполнением и оснащением – улучшенным утеплением и обогревательными панелями. Дополнительно может оснащаться кондиционером.

Балочная стрела крана

Конструкция основной стрелы секционная. Сделана из металлических труб в виде решетчатой конструкции, секции соединяются между собой с помощью фланцевых соединений. По стреле перемещается грузовая тележка с крюковой обоймой. Вылет меняется путем наклона стрелы, а также путем перемещения грузовой тележки.

Крюковая обойма

Крюковая обойма представляет собой двухосную подвеску: две щеки, две оси, на которых на шарикоподшипниках установлены блоки, траверсы и крюк. Дополнительно присутствуют металлические внешние защитные кожухи для блоков крюковой обоймы.

Характеристики

КБ-403Б. 2005 Основные параметры
Тип кранаБашенный, на рельсовом ходу
Тип стрелыБалочная
Грузоподъёмность, при наибольшем вылете горизонтальной стрелы3 т — 3,5 т
Грузоподъемность, при наибольшем вылете наклонной под 30 град. стрелы3,7 т — 4,3 т
Грузоподъёмность, максимальная8 т
Грузовой момент120 — 132 т•м
Максимальный грузовой момент500 кН•м
Вылет стрелы, минимальный5,6 м (5,5 м)
Вылет при максимальной грузоподъёмности15м — 16,5 м
Вылет, максимальный (наклонная стрела)26,3 м
Вылет, максимальный (горизонтальная стрела)30 м
Время полного изменения вылетан-д
Глубина опускания груза5 м
Высота подъёма груза, максимальная (наклонная стрела)54,7 м — 37,9 м
Высота подъёма груза, максимальная (горизонтальная стрела)41 м — 24,2 м
Тип башниПодращиваемая снизу
Максимальное количество секций башни5-6
Лифтовой подъёмникнет
База6 м
Радиус поворотной части крана3,8 м
Ширина колеи6 м
Масса общая76,6 т — 80,5 т
Масса конструктивная46,6 т — 50,5 т
Масса противовеса30 т
Тип рельсаР-43/Р-50
Ветровой район эксплуатацииIII-VII
Мощность электродвигателей121 кВт (116 кВт)
ИзготовительНКСЗ, Московский

Транспортировка

  1. Перевозка железнодорожным транспортом. При перевозке по железной дороге кран должен быть разобран на отдельные укрупнённые узлы, размещение и крепление которых узлов на железнодорожных платформах и полувагонах должно производиться в соотв. с чертежами и расчётами крепления, утверждёнными в установленном порядке. При этом руководствуются «Техническими условиями погрузки и крепления грузов» МПС.
  2. Перевозка водным транспортом. Руководствуются СНИП и «Правилами техники безопасности и производственной санитарии на погрузочно-разгрузочных работах в портах и на пристанях» Министерства Речного флота России.
  3. Перевозка крана автотранспортом. Может производиться отдельными узлами стандартным автотранспортом, в зависимости от местных условий, характеристики транспортных средств и требований ГИБДД. При этом руководствуются «Правилами дорожного движения» и инструкцией по монтажу.

Перевозку крана с объекта на объект на расстояние не более 300 км целесообразно производить в частично собранном виде (без промежуточных секций башни, стрелы и противовеса) на подкатных тележках специально оборудованным автотягачом, КРАЗ-255В с шаровой опорой или другим тягачом, с характеристикой не ниже КРАЗ-255В. Транспортные габариты автопоезда при перевозке: длина −27,8 м, высота — 4,2 м, ширина: 4,02 м. Промежуточные секции башни, оголовок и секции стрелы, плиты противовеса, инструмент, монтажные приспособления и крепёж перевозятся отдельно стандартным автотранспортом.

Модификации

Производитель предлагает 15 вариантов исполнения башенного крана КБ-408.21 (к названию прибавляется индекс от 00 до 14). Наиболее «ходовой» является версия КБ-408.21-02.

Источник фото: giraffecrane.ru

Среди технических характеристик, разнящихся в зависимости от модификации крана, — грузоподъемность на максимальном вылете (она может составлять 3; 3,5 или 5 тонн). Максимальный грузовой момент, соответственно, ограничен значениями 160, 180 или 200 тм. Но здесь стоит сказать, что у 3-тонных версий максимальны вылет достигает 40 м, а у 5-тонных — 30 м. Но по дополнительному заказу возможна установка стрел длиной 45 и 50 м. Отметим также, что максимальный вес, который во всех случаях составляет 10 т, допускается на вылете 16, 18 или 20 м.

Более подробно остановимся на характеристиках башенного крана КБ-408.21-02.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
