Общие сведения о назначении и классификации башенных кранов

Классификация

Типы и виды башенных кранов, описание их и классификация приведены в СТ СЭВ 723-77.

Грузоподъемные манипуляторы классифицируют по методам передвижения на строительных объектах, разновидностям несущих установок, конструктивным особенностям стрел и башен, а также механизмам поворота и климатическому исполнению.

По назначению

Грузоподъемные механизмы бывают таких видов:

• строительно-монтажные;
• промышленные общего применения;
• специальные.

По возможности перемещения

По способам перемещения на строительных объектах машины башенного типа подразделяют на:

• стационарные;
• самоподъемные;
• передвижные.

Стационарные краны устанавливают на неподвижную основу или фундамент. При монтаже к возводимой конструкции их называют приставными.

Самоподъемные машины крепятся к многоэтажному или высотному строению, после чего они самостоятельно передвигаются вверх с помощью собственного привода.

Передвижные устройства перемещаются по специальной площадке. При работе на собственном приводе они относятся к самоходным, а транспортируемые тягачом на колесном или гусеничном ходу — к прицепным.

По типу ходового устройства

Существуют следующие ходовые порталы:

• площадки на рельсовом ходу;
• автомобильные шасси;
• шасси на пневматических колесах;
• платформы с гусеничными лентами;
• шагающие рамы.

Грузоподъемное оборудование

Краны бывают:

• малой мощности с грузоподъемностью до 5 т;
• средней мощности, 6-25 т;
• большой мощности, 26-100 т и более.

Типы кранов

По механизму поворота различают 2 типа манипуляторов:

• поворотные;
• неповоротные.

В кранах с неповоротной башней порталы П-образные или в форме закрытого шатра. ОПУ располагается сверху башни.

В машинах поворотно-башенного типа узел передачи момента находится снизу ходовой части.

Башни по своим конструкционным особенностям классифицируются на такие:

• постоянной длины;
• телескопические;
• наращиваемые;
• складывающиеся.

В телескопических и наращиваемых башнях высота регулируется выдвижными секциями. Существуют башни, соединяющиеся монтажным грузовым полиспастом в боковом направлении.

По типу конструкции консоли краны бывают с подъемной и балочной стрелами.

В промышленном строительстве широкое распространение получили подъемные стрелы. Они отличаются малым весом и небольшими габаритами. Монтаж и доставка их не затруднительны.

По климатическому исполнению:

• используемые в районах с умеренным климатом;
• в холодных погодных условиях (до -65°С);
• в регионах с тропическими климатическими условиями (до +55°С);
• во влажных тропиках.

Классификация механизмов

Согласно ГОСТ 13809-68, спецтехника делится на две группы: стационарные и движимые, у которых разные технические характеристики и они выполняют каждый свои задачи при строительстве.

По типу башни

Это краны с поворотной платформой и нижним противовесом на конструкции, которые используются при возведении малоэтажных зданий. И неподвижной башней с устройством верхнего противовеса, когда поворотный механизм обеспечивает движение кабины вокруг своей оси вместе со стрелой. Применяется в высотном строительстве.

По типу стрелы

Подъёмные, перемещающие груз по вертикали, и балочные, установленные статично, придающие движение грузу в горизонтальном положении по полозьям.

По форме сечения стрелы делятся на квадратную, треугольную и прямоугольную. Производители выпускают башни подвесные, с балансиром, с гуськом, со стойками и молотовидными средствами противовеса.

По способу установки

Вид опоры башни влияет на управляемость механизма и мобильность конструкции.

• стационарный кран рассчитан на фиксированную фундаментную установку;
• самоподъёмная спецтехника монтируется на каркас строящегося здания;
• пристяжной кран фиксируется на фундаментное анкерное основание и используется при строительстве домов выше 70 м;
• приставная спецтехника, которую собирают и фиксируют на фундаменте строящегося здания;
• передвижной кран, оснащаемый колёсным, рельсовым или гусеничным ходом. Он более управляем и мобилен при транспортировке.

Разные способы установки позволяют применять спецтехнику на опасных и сложных объектах.

По типу ходового механизма

Согласно классификации по ходовой, существуют башенные краны, самоходные и перемещаемые тягачами. Краны на автомобильном и гусеничном ходу оснащаются упорными механизмами и применяются для разгрузки и погрузки конструкций и материалов до 5 т. На объектах промышленно-гражданского строительства и складах часто применяется башенный рельсовый кран, который устойчив при подъёме и перемещении груза. Он обладает достаточной мобильностью и поднимает вес 3-10 т.

Технические характеристики

Кран башенный КБ-403 беспроблемно работает в температурном диапазоне -40…+40°С. Для него не критична нагрузка от ветра IV степени. Он с электроуправлением от внешней сети напряжением 380 В. Укомплектован 116-120-киловаттными двигателями.

Ее устойчивость обеспечивается противовесом, состоящим из набора железобетонных блоков общей массой 30 т. Благодаря последнему предельный грузовой момент может достигать 120 тм.

Агрегат обладает техническими характеристиками:

1. Мощностью поворотного механизма — 5 кВт.
2. Высотой — 37,9-54,7 м.
3. Вылетом стрелы:
   • максимальным — 30 м;
4. минимальным — 5,6.
5. Наибольшей высотой подъема — 54,7 м.
6. Шириной колеи — 6 м.
7. Поворотным радиусом — 3,8 м.
8. Грузоподъемностью при вылете стрелы:
   • минимальном — 8 т;
9. максимальном — 3.
10. Скоростью подъема крюка — 55 м/мин.
11. Скоростью:
    • передвижения крана — 18;
12. загруженной тележки — 30;
13. поворота — 0,65 об/мин.
14. Нагрузкой на рельс — 270 кН.

Сегодня производится несколько модификаций машины:

1. Агрегат КБ-403А. Им удобнее, чем 403 моделью, управлять. У него:
   • комфортнее, с лучшим обзором кабина;
2. выше скорость, с которой передвигается тележка по стреле, поднимается груз;
3. выше устойчивость.
4. Башенный кран КБ-403Б, который может использоваться при строительстве 17-этажных зданий. Он:
   • имеет большую высоту, стрелу увеличенной длины;
5. обладает возможностью корректировки грузового момента (120-132 кН);
6. проще в обслуживании;
7. надежнее конструктивно.
8. КБ-403Б.4, в характеристиках которой возможность работать с грузами до высоты 35,4 м. У нее больший грузовой момент, размер стрелы.

Эксплуатация, техническое обслуживание и ремонт

Эксплуатация крана приводит к постепенному изнашиванию и разрушению деталей, узлов и систем, что впоследствии является причиной старения агрегата и выхода его из строя.

Для обеспечения нормальной работоспособности в течение всего срока службы проводят регламентированное техническое обслуживание башенных кранов — комплекс планово-предупредительных мероприятий, направленных на эффективное использование агрегата, поддержание его надежности и исправности во время работы.

В систему ТО входят такие операции:

• профилактика;
• текущий ремонт;
• контрольные меры.

Согласно руководству по эксплуатации кранов башенного типа, ТО выполняют в соответствии с намеченным графиком, ремонтные работы — при необходимости. Все записи по обслуживанию ведутся в рабочем журнале.

По регламенту ТО подразделяется на такие виды:

• ежесменное (после каждой смены);
• периодическое (ТО-1, ТО-2 проводятся в установленные сроки);
• сезонное (2 раза в год в период смены сезона).

Плановые ремонтные операции бывают 2 типов:

• текущие;
• капитальные.

Установка вертикальных кранов

Независимо от типа устанавливаемых кранов, важно соблюдать одно простое правило – слишком сильно затягивать гайки не стоит, поскольку это может привести к необратимой деформации изделия. Уж лучше сначала недотянуть все соединения, чтобы завершить эту работу на последующих этапах монтажа

Кроме того, такое решение позволяет при необходимости провести демонтаж целого изделия без использования дополнительных инструментов.

Вертикальные смесители крепятся прямо к стене, из которой выведены трубы с холодной и горячей водой. Стандартное расстояние между трубами должно составлять 15 см, но на практике это значение соблюдается крайне редко, поэтому приходится исправлять эту проблему самостоятельно.

Для решения данной задачи используются специальные переходники – эксцентрики. Эти изделия представляют собой слегка изогнутые детали, на обеих сторонах которых выточена резьба. Обычно эксцентрики идут в комплекте с краном, но их длины не всегда достаточно. Чтобы компенсировать этот фактор, придется покупать детали подходящей длины дополнительно.

Технология монтажа вертикального смесителя состоит из следующих шагов:

1. Перед тем, как поставить водопроводный кран, необходимо перекрыть все водяные потоки. На этом этапе нужно действовать по ситуации – иногда достаточно лишь закрыть вентили, но в отдельных случаях требуются ключи.
2. Теперь можно заняться демонтажными работами – нужно снять старый кран. Процесс этот не отличается сложностью – всего-то и нужно, что последовательно раскрутить все соединения. Эксцентрики, установленные на трубах, можно и не менять, но нужно обязательно убедиться в том, что они в приемлемом для эксплуатации состоянии.
3. Резьбу эксцентриков непосредственно перед их окончательной установкой нужно обмотать паклей и покрыть слоем силикона или другого сантехнического герметика. Когда эти детали смонтированы, нужно взять уровень и убедиться в том, что детали расположены строго горизонтально относительно друг друга. Кроме того, необходимо измерить расстояние между эксцентриками.
4. Если измерения показали, что все параметры соответствуют требуемым, то можно продолжать работу. Данный этап начинается с установки декоративных отражателей, которые закрывают отверстия в стене. Следующий шаг – подключение патрубков смесителя с эксцентриками. Выполняя подключение смесителя на кухне, используются накидные гайки и прокладки, идущие в комплекте с изделием.
5. После закручивания всех креплений нужно подключить к смесителю душевой шланг. Потом к этому шлангу при помощи гайки с прокладкой крепится лейка. На этом монтаж конструктивных элементов заканчивается, но есть еще одна операция, требующая выполнения.
6. Когда все детали смонтированы, нужно убедиться в качестве монтажа и отсутствии протечек. Вентили водопроводной системы открываются, после чего нужно включить смеситель. Начинать желательно с небольшого напора, постепенно увеличивая ее вплоть до максимально возможного значения. Также нужно необходимо проверить работу душа.

Если протечки не замечены, то установка крана завершена, и его можно использовать. При обнаружении протечек нужно определить проблемный участок и полностью повторить технологию установки смесителя, начиная с отключения воды и демонтажа изделия

Особое внимание нужно уделить гайкам и прокладкам – крепления могли быть перетянуты, в результате чего детали были повреждены

Модели оборудования

На отечественном рынке представлено больше двадцати моделей оборудования. Разделенные по сериям, они обладают схожими характеристиками.

КБ-403

Существует два подтипа техники модели КБ-403 – модификации А и Б. Они отличаются длиной стрелы и увеличенной массой с противовесами. КБ-403А обладает такими характеристиками:

• наибольший поднимаемый вес – 8 т;
• грузовой момент – 120 тм;
• длина стреловой конструкции – 26,3 метров;
• поднимание при поднятой стреле – 52 метра;
• глубина опускания – 3 метра;
• противововес общий – 80 т.

В КБ-403 передвижение тележки с грузом по наклонной невозможно. Для повышения скорость вертикального перемещения используется лебедка У59.

В модификации Б грузовой момент увеличен до 132 тм, высота подъема – до 54,7, а глубина опускания – до 5 м. Максимальная длина рабочего устройства – 30 м.

КБ-408

Данная модель башенного крана имеет такие характеристики:

• грузовой момент – 160 кНм;
• грузоподъемность – 8-10 т;
• на максимальном вылете – 2-6 т;
• наибольший и наименьший вылет – 25-35 и 6 м;
• высота подъема – 41-46,6 при горизонтальной стреле;
• глубина опускания – 500 см;
• вертикальное перемещение предметов в минуту – 67 м.

Две модификации КБ-408 из пяти имеющихся не поднимают груз на наклонном рабочем органе. Плавная посадка материалов производится со скорость 4,8 метров в минуту. Кран относится к полноповоротной передвижной разновидности.

КБ-100

Оборудование этой модели используется для возведения зданий от 5 до 9 этажей. Двигается в рамках рабочей зоны по рельсовым путям. КБ-100 имеет наклонную подъемную конструкцию и поворотную башню с высотой подъема грузов до 33 метров. Темп перемещения по вертикали составляет 43 метра в минуту.

КБ-515

Модель КБ-515 производится в пяти модификациях Кохомским заводом. Максимальный груз, поднимаемый оборудованием на максимальном вылете, составляет от 3 до 10 т. Грузовой момент в ряду моделей варьируется от 150 до 300 тоннометров. Глубина опускания груза – 5 м. Грузоподъемность на наименьшем вылете в 35 м – десять тонн, уровень подъема крюка – от 82,6 до 95,2 м.

Характеристики основных составляющих

Башня КБ-403 поворотная, что делает кран удобным в использовании на любой строительной площадке. Решетчатая конструкция башни максимально облегчает его общий вес. В отличие от предшествующих моделей, головная секция башни здесь является разборной.

Башня крана КБ-403

Стрела башенного крана – балочная, имеет классическую трехгранную ферму, состоит из секций, которые крепятся друг к другу фланцевыми соединениями. Вылет стрелы можно менять с помощью ее наклона или перемещением грузовой тележки.

Стрела КБ 403

Грузовая тележка передвигается вдоль всей длины стрелы и применяется для подъема и перемещения грузов на строительной площадке. Для этого конструкция тележки снабжена тросами.

Грузовая тележка КБ-403

Поворотная платформа также имеет некоторые отличия от старых моделей. Механизм поворота башни КБ-403 представляет собой роликовый круг диаметром в 2,5 метра. На плоскость поворотной платформы монтируется портал. Сзади поперечная балка оснащена тягами, к которым крепится система блоков стрелового полиспаста. На поперечных балках размещаются плиты-противовесы массой в 30 тонн. Сбоку находятся шкафы с пускателем и контролерами. В качестве опоры поворотной платформы используют ходовую раму.

Портал необходим для наращивания секций башни. Устройство крана КБ-403 предусматривает наращивание инвентарных секций в количестве от двух до пяти единиц, что позволяет поднять стрелу на максимальную высоту уровня шестнадцатиэтажного дома. Портал может быть открыт для приема секций как сверху, так и снизу.

Канатная система башенного агрегата оснащена системами блоков (полиспастами).

Особенность кабины

Кабина – основной пункт управления башенным краном. Здесь расположены контролеры, рычаги и переключатели, отвечающие за подъем-опускание стрелы, движение тележки, операции с крюком и другие функции. Отлично остекленная кабина КБ-403 позволяет машинисту без помех наблюдать за работой и контролировать ситуацию. Для комфортной работы внутренняя обшивка кабины снижает вибрацию крана и блокирует внешние шумы.

В наружной части кабины используется антикоррозийный защитный слой, благодаря которому модуль не боится капризов природы. Для работы в холодное время года кабина башенного крана снабжается системой обогрева.

Система безопасности

Устройство безопасности не даст произойти аварии. Кран башенный КБ-403 снабжен всеми необходимыми датчиками и другими измерительными приборами, которые вовремя среагируют на недопустимый вес поднимаемого груза и предупредят машиниста об этом с помощью звукового сигнала. Система самостоятельно заблокирует дальнейший подъем стрелы или крюковой обоймы во избежание опасной ситуации.

Как выбрать

Выбор агрегата зависит от марки и рабочих показателей модели

При подборе башенного крана обращают внимание на его индексацию

Условное обозначение выглядит следующим образом: КБ1-234.567, где

• КБ — кран башенный, КЕМ — кран башенный модульный, КБР — кран башенный для технических работ, КБГ — кран башенный для гидротехнического строительства;
• 1 — функциональные особенности Г, Р, М;
• 2 — размерная группа от 0 до 9 с грузовым моментом, в т*м;
• 3, 4 — порядковый номер базовой комплектации (01…69 — с башней поворотного типа, 71…99 — с неповоротной частью);
• 5 — модернизация А, Б, В;
• 6 — климатическое исполнение.

Согласно статье 358 Налогового кодекса России, краны подпадают под понятие транспортного средства, поэтому облагаются транспортным налогом.

Башенный кран: назначение, принцип работы, классификация

Это поворотная грузоподъемная машина стрелкового типа, доля которой в парке современного передвижного оборудования достигает 18%. Согласно истории, первый башенный кран спроектировал инженер Юлиус Вольф, в 1913 году. Предложенная им модель в 1928-м была оснащена балочной стрелой, позже доработана и в 1952-м — еще и поворотной.Конструкция этих машин постоянно улучшалась в соответствии с предъявляемыми к ним требованиями.Назначение башенного крана — обеспечивать производительность погрузочно-разгрузочных операций на полигонах и строительных площадках, складах различной площади. И со временем эти задачи нужно было решать быстрее и безопаснее, при все увеличивающихся весах.

Вот устройство башенных кранов и улучшалось: например, в СССР к 1960 году их надежность была повышена на 50% (по сравнению с первой советской моделью, появившейся в 1936 году). И если до Второй Мировой они выпускались неспециализированно, то после их стали производить отдельные заводы. К 1960 году таких предприятий стало 28. А к 1980 году машины V-VI размерных групп, например, КБ-504 или КБ-675 уже отличались рабочей высотой до 150-180 м и максимально возможной грузоподъемностью до 40-50 т (по сравнению с 30 м и 1,5 т первых моделей).

Устройство башенного крана и принцип его работы

У любой современной модели есть пятерка ключевых составных частей:

• Башня — верхне- или нижнеповоротная телескопическая или решетчатая трубчатая конструкция. В современных моделях может быть наращиваемого или подращиваемого типа, складываться (демонтаж производится прямо на объекте) или не разбираться.
• Рабочая стрела — конструкция подъемного, балочного или шарнирно-сочлененного типа, оснащенная грузовой тележкой, сделанная из труб, либо уголков, либо профилей. Выделяют два ее типа — молотовидный и подвесной.
• Опорная часть — несущая на себе все вертикальные и опрокидывающие нагрузки, поэтому к ее надежности предъявляются повышенные требования.
• Ходовое устройство — механизм, обеспечивающий перемещение и повороты башенного крана. На практике это рельсовая или, реже, шагающая конструкция.
• Кабина управления — рабочее пространство для оператора, отдающего команды.

С помощью 3 типов механизмов — можно выделить блоки, лебедки, полиспасты — выполняются основные операции: в общем случае они сводятся к передвижению и поворотам башенного крана, к вертикальной работе, то есть к подъему и опусканию стрелы, а также к горизонтальной — изменению ее вылета, либо перемещению грузовой тележки. Оператор из кабины отдает соответствующие команды.

Так, для поворота ОПУ (опорно-поворотное устройство) передает на ходовую раму (неподвижная часть) определенные вертикальные и опрокидывающие нагрузки. Груз захватывает крюковая обойма, закрепленная на канате, и при помощи лебедки выполняется его перемещение вверх-вниз, до рабочей высоты. Вылет стрелы тоже просто регулируется — ее опусканием и подъемом, а также перемещением грузовой тележки вдоль нее.

По назначению:

• Общего назначения — для решения гражданских и общепромышленных задач, чаще всего, строительства;
• Специальные — для эффективного проведения работ повышенной сложности;

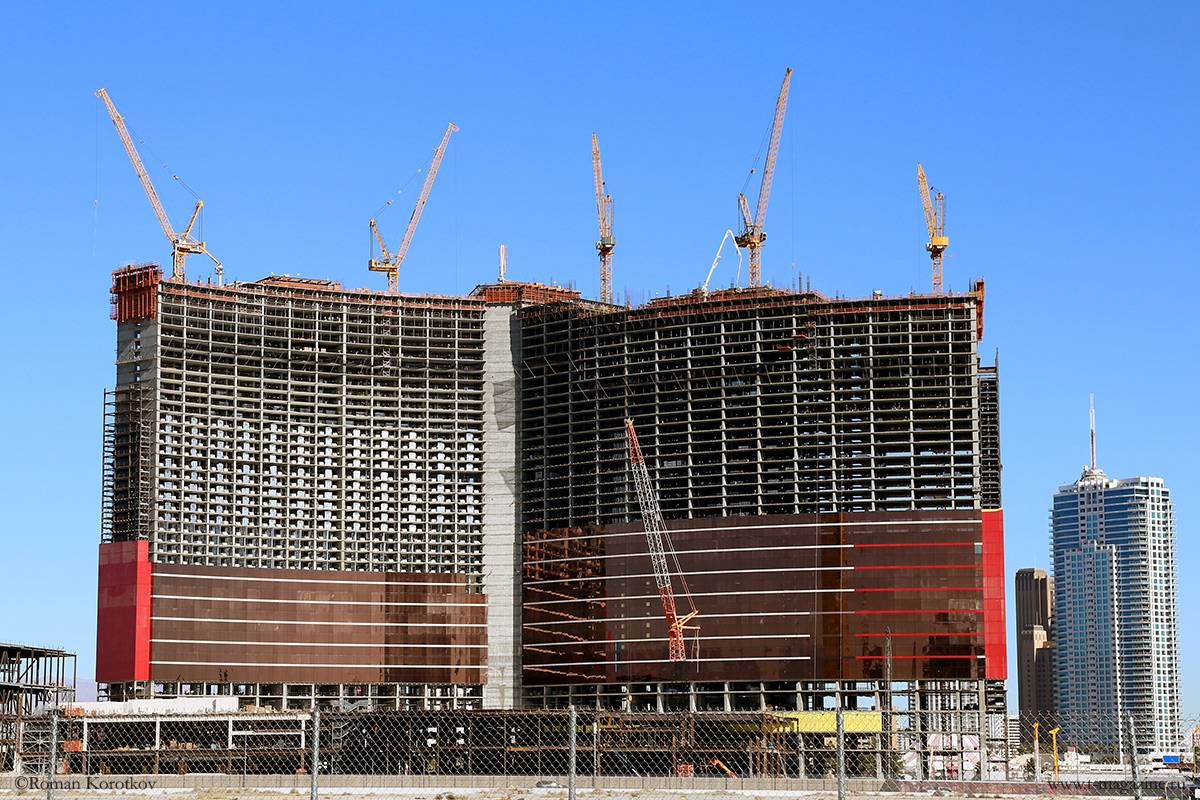

• Высотные (самоподъемные, ползучие, приставные) — для задач, решаемых на большой высоте;
• Погрузчики — востребованы при высокопроизводительной работе, обычно актуальны на крупных складах.

По возможности перемещения:

• Стационарные — могут быть универсальными или приставными;
• Передвижные — могут быть прицепными или самоходными;
• Самоподъемные — монтируемые прямо сверху возводимого объекта.

По типу ходового устройства:

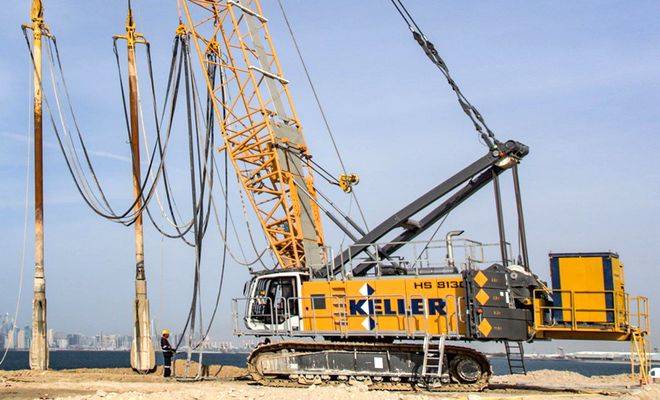

• На гусеницах
• На пневмоколесах
• На рельсах
• На шасси
• Шагающие
• Автомобильные

Также нужно отметить, что по своим конструктивным особенностям актуальные сегодня линейки башенных кранов могут быть классическими, безоголовочными и быстромонтируемыми.

Классификация достаточно обширна, поэтому в отношении всех моделей проводится индексация. Башенные краны, в зависимости от их роли и исполнения, маркируются по группам. Причем с таким расчетом, что внутри каждой — похожие сборочные единицы, общие принципиальные схемы, унифицированные или даже аналогичные блок-модули. Таким образом почти каждая характеристика башенного крана, независимо от его производителя, заранее определена, что облегчает его выбор, эксплуатацию и ремонт.

o-cranes.ru

Устройство башенного крана и принцип его работы

Каждый механизм состоит из однотипного набора элементов. Устройство башенного крана включает:

• опорную часть (основание);
• поворотное устройство;
• горизонтальную направляющую (стрела), по которой движется подъёмная лебёдка;
• вертикальную стойку (башня);
• кабину с элементами управления;
• ходовую часть (механизм для перемещения всего агрегата).

Принцип работы башенного крана основан на подъёме объекта разрешенной массы с помощью грузовой лебёдки. Такая конструкция обеспечивает необходимый суммарный момент веса стрелы и противовеса с весом, закреплённого объекта. Противовес может состоять из нескольких наборных элементов, например, железобетонных конструкций. В итоге сумма так называемых стабилизирующих моментов всегда должна превышать сумму опрокидывающих моментов. На основании этого положения рассчитывается необходимый вылет стрелы. Обеспечение максимальной площади покрытия, необходимой для перемещения груза производится за счёт вылета стрелы, её поворота по горизонтали, движения грузовой лебёдки и перемещения самого агрегата.

Устройство и способы передвижения

Конструкция башенного крана включает такие элементы:

• опорная база;
• кабина машиниста;
• опорно-поворотный механизм;
• неповоротная или поворотная башня;
• стрела;
• ходовая рама;
• поворотная платформа, лестница, площадка;
• устройство для транспортировки по кривым.

Перемещение башенного крана по строительной площадке реализуется рельсовыми путями. По ним оборудование двигается вперед и назад, поднимая и перемещая материалы.

Приставные башенные краны опираются на внешнюю стенку возводимого здания. Все грузоподъемные конструкции башенного типа перевозятся в разобранном состоянии и монтируются при помощи автомобильного грузоподъемника.

Как устроен кран, его принцип действия

Башню решетчатую. На основе трубок или телескопическую с поворотом внизу, вверху вертикальной части конструкции. Среди моделей, которые выпускают в наше время, бывает оборудование с наращиваемой или подращиваемой складной башней (с возможностью демонтажа на объекте) и неразборное.

Стрелу рабочую. Представляет собой горизонтальный подъемный элемент, выполненный по принципу шарнирно-сочлененной или балочной конструкции подвесного или молотовидного типа.  Материалом исполнения являются металлические профили, уголки либо трубы. Стрелы снабжены тележкой грузового назначения.

Устройство башенного крана

Стрелу рабочую. Представляет собой горизонтальный подъемный элемент, выполненный по принципу шарнирно-сочлененной или балочной конструкции подвесного или молотовидного типа.  Материалом исполнения являются металлические профили, уголки либо трубы. Стрелы снабжены тележкой грузового назначения.

Несущую опору. Удерживает весь кран. Она располагается в основании башни и противостоит всем опрокидывающим нагрузкам, обладает повышенной прочностью и надежностью.

Устройство перемещения (ходовая).  Она отвечает за перемещение всей конструкции башенного крана и его разворота. Бывает с применением разных опорно-движущих элементов.

Кабина оператора. Из нее происходит управление всеми типами механизмов, ответственных за работу узлов оборудования.

Область применения башенного крана

Есть несколько отраслей, где применяются башенные краны. Это в основном:

• Строительство недвижимости;
• Судостроительные верфи;
• Крупные промышленные цеха и склады;
• Специальное назначение.

В строительстве краны делятся по мощности:

Башенные краны применяются в промышленном и гражданском строительстве

• Маломощные – задействованы в малоэтажном строительстве. Они могут поднимать грузы массой до 5 тонн;
• Среднемощные – возводят многоэтажные объекты общего назначения и промышленные здания. Им под силу тяжести до 25 тонн;
• Большой мощности оборудование осуществляет монтаж конструктивных элементов на промышленных объектах и в гидростроительстве. При этом вес груза может доходить до 100 тонн.

В гидротехнической области могут быть задействованы краны всех уровней мощностей. Слабые выполняют операции вспомогательного характера, средней силы – в качестве буртоукладчиков для доставки бетона в таре при сооружении бетонных монолитных элементов. Высокомощное оборудование применяется для монтажа конструкций из железобетона.

При строительстве гидроузлов низкого напора с массой составных элементов, достигающих 80 т, в работе используют башенные краны большой грузоподъемности свыше 100 тонн. Их устанавливают парой по сторонам сооружения.

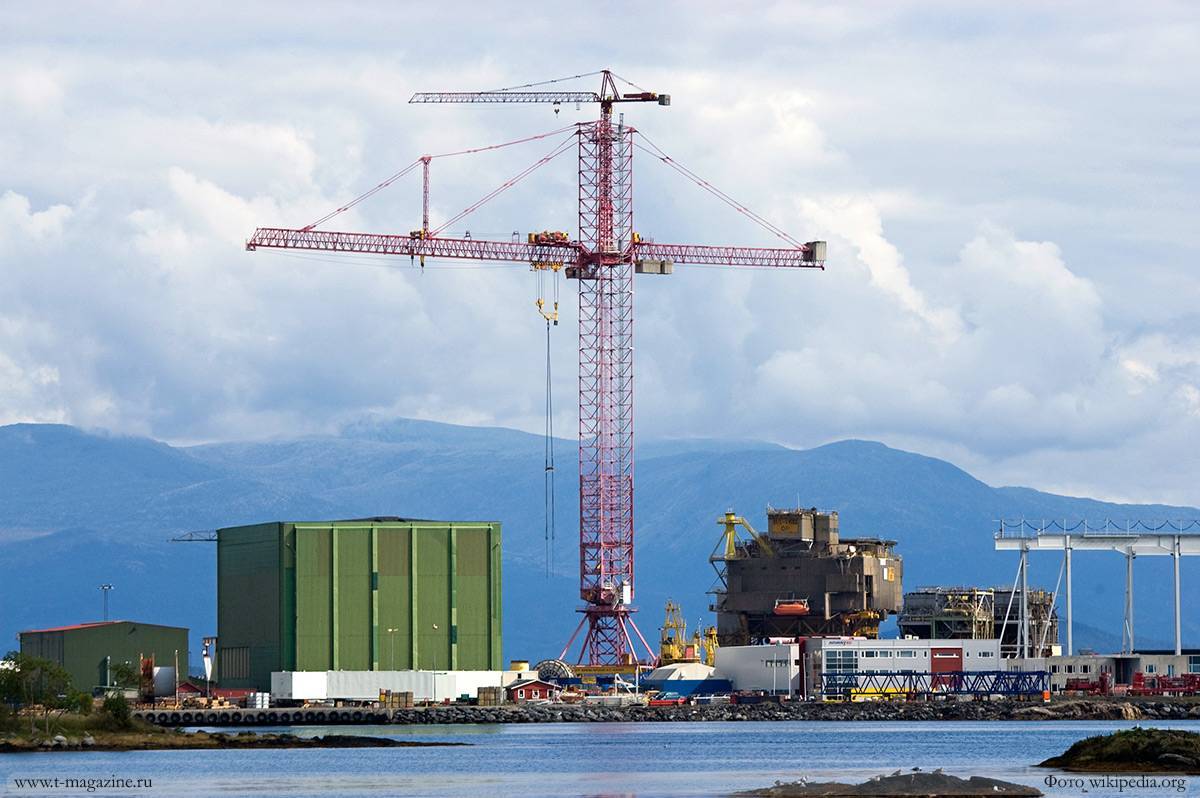

На заводах судоремонтных и судостроительных применяют два типа грузоподъемного оборудования:

• С боковой ограниченной подачей (неподвижные краны);
• С подачей боковой по всей линии стапеля (передвижные краны).

Типовые параметры башенных кранов

Неподвижные башенные краны удобны за счет возможности разворота башни на 360 градусов, что увеличивает область действия. Подвижные краны на катках имеют простое исполнение, они наиболее часто используются.

Где применяют башенные краны

Широкая классификация оборудования может применять башенный кран в промышленном и гражданском строительстве, на складах при разгрузке и погрузке автомобильного, железнодорожного и речного транспорта.

По целевому назначению технику делят на четыре категории:

• общего назначения, применяют при строительстве и ремонте зданий;
• специального, на стройках промышленных объектов;
• кран высотный, используют если здания выше 16 этажей;
• погрузо-разгрузочный, применяют на производственных складах и полигонах.

Специальные башенные краны типа «кролл» применяются на строительстве в энергетической сфере.

Описание

Модификации

Выпускались модификации базовой модели с балочной стрелой:

• Кран строит 10-этажный дом по ул Горская, 3стр. Виден правый берег Оби. Октябрь 2005

• Тот же кран, в другом ракурсе. Вдали, на противоположном берегу виднеется Новосибирская ТЭЦ-5 и её градирни.

• Строительство ТЦ «Манхэттэн» другим краном, около Гостиницы «Сибирь». Июль 2005

• Строительство 5-этажного жилого дома Немировича Данченко, 138. Новосибирск, Июль 2005

• Строительство 11-этажного жилого дома на Площади Маркса краном с поднятой под углом балочной стрелой. Июнь 2005

• Строительство жилых домов переменной этажности на Горском. На ближнем плане (6-й дом) — КБ-403Б на этапе монтажа, слева от него установлен точно такой же кран, а справа — КБ-405-1А, оснащённый подъёмной стрелой. Октябрь 2005
