Конструктивные особенности стреловых пневмоколесных кранов

Цифровые данные

В целом, пневмоколесные краны, технические характеристики которых будут указаны ниже в таблице, характеризуются превосходным сочетанием цены и качества. Многолетняя практика показала, что деньги, вложенные в покупку таких машин, достаточно быстро возвращаются. В условиях современности большой популярностью в потребительской среде пользуется кран пневмоколесный Volvo, что объясняется его оптимальными эксплуатационными показателями, надежностью и ремонтопригодностью. Настоящее немецкое качество получило любовь и признание пользователей вполне заслуженно. Таблица — Технические показатели КС-5363

Грузоподъемность, т
на опорах:
при мимнимальном вылете крюка25
при максимальном вылете крюка3,3/4
без опор:
при минимальном вылете крюка7,5
при максимальном вылете крюка2,1/2
Наименьший вылет крюка,м2,5
Наибольший вылет крюка, м13,8
Наименьшая высота подъема крюка, м16,3
Наибольшая высота подъема крюка,м6,4
Скорость подъема основного крюка, м/мин7,5/9
Скорость опускания основного крюка, м/мин0,7-9
Самоходная скорость передвижения крана, км/час3;20
Максимальная нагрузка на опору, кН324
Минимальная нагрузка на ось, кН174
Минимальный радиус поворота ,м10,3
Марка двигателяЯМЗ-М204А
Мощность двигателя, л.с180
Мощность электрических двигателей, кВт166
Колея задних колес,м2,4
Масса всего крана, т33
Масса противовеса (входит в общую), т4

Устройство и преимущества

За весь цикл серийного производства было разработано и выпущено несколько модификаций пневмоколесного крана КС-5363 с маркировкой А, Б, В, Д, Е.

Силовая установка крана представлена двухтактным дизельным четырехцилиндровым и электрическим силовым агрегатом, двумя генераторами электричества. В составе кинематической схемы лебедки: электродвигатель, редуктор, муфта, колодки тормозов и барабан с венцом из зубьев.

Преимущества крана КС-5363:

  • производительность не снижается при работе от дизельного генератора;
  • простое и доступное обслуживание;
  • возможность использования вспомогательных приспособлений;
  • поворот платформы при отсутствии материалов на крюке;
  • простота управления благодаря пневмоколесной системе;
  • доступность запчастей для ремонта.

Достаточная удаленность колес друг от друга балансирует устойчивость крана и его стабильность при выполнении рабочих операций.

Кран на пневмоходу КС-5363 — применение, преимущества и особенности

Модель КС-5363 выпускалась с 1971г. по 1994 г. Одесским ПО им. Январского восстания, переименованного впоследствии в ОАО ХК «КРАЯН».

Расшифровка маркировки КС-5363

  • «КС» — кран стрелковый самоходный;
  • «5» — грузоподъемность=25т;
  • «3» — ходовое устройство — пневмоколесное;
  • «6» — тип подвеса стрелы — канатный;
  • «3» — модификация.

Основные сферы применения

  • Строительство жилых и промышленных зданий;
  • Погрузка-разгрузка габаритных грузов (весом 25-36т);
  • Перевалка сыпучих грузов грейфером.

Кран на пневмоколесном ходу имеет ряд плюсов:

  • легкость и дешевизна эксплуатации;
  • доступность зап.частей;
  • повышенная устойчивость и сбалансированность достигается за счет широко размещенных сдвоенных колес;
  • надежность выносных опор (аутригеров) винтового типа;
  • маневренность, вездеходность;
  • возможность работать с грузами без опор;
  • при перемещении платформу можно поворачивать;
  • есть возможность увеличения стрелы;
  • можно употреблять двухканатный грейфер с ковшом=2м³, гуськи;
  • быстрая сборка-разборка.

Это интересно: Характеристики автомобильных стреловых кранов кс-45721 на базе отечественных грузовиков — выкладываем по полочкам

Типы кранов

Первый тип — универсальные гусеничные машины, которые можно использовать и как кран, и как экскаватор. Достаточно сменить оборудование с кранового на экскаваторное. Грузоподъемностью таких машин от 5 до 63 т, среди них есть модели с улучшенными эксплуатационными характеристиками для монтажа. Это модели Э-652Б — дизельный, Э-10011Е — дизельный кран с турботрансформатором, Э-2505 — дизель-электрический кран на постоянном токе и Э-2503 — электрический кран на постоянном токе.

Второй тип — самоходные стреловые гусеничные краны грузоподъемностью 20 – 63 т. Их делают на базе экскаваторов. Эти модели отлично выполняют строительно-монтажных работы: Э-1252Б, и дизельные Э-2508.

Третий тип — самоходные стреловые краны грузоподъемностью 10 – 160 т типов ДЭК, СКГ, МКГ.

Отдельный тип кранов – это краны с короткими стрелами. Их используют там, где не нужен длинный вылет стрелы и большая высота. А именно для монтирования конструкций в котлованы, в подземную часть зданий, для погрузки и разгрузки любых грузов – оборудования, контейнеров, пакетированных грузов и т.д

Важно то, что при необходимости стрелы таких кранов можно удлинять и использовать для работы на монтаже строительных конструкций на полную высоту и вылет стрелы в пределах заданных характеристик таких моделей

Всеми гусеничными кранами с грузоподъёмностью не более 25 тонн управляет один крановщик. Если грузоподъемность выше, согласно ЕТКС и ЕНиР, требуются два человека – крановщик и помощник.

КС-5363 технические характеристики

Пневмоколесный башенно-стреловой кран КС-5363 применяется в процессе строительства сооружений и работы с габаритными материалами. Производился до 1994 года в Одессе.

Устройство и преимущества

За весь цикл серийного производства было разработано и выпущено несколько модификаций пневмоколесного крана КС-5363 с маркировкой А, Б, В, Д, Е.

Силовая установка крана представлена двухтактным дизельным четырехцилиндровым и электрическим силовым агрегатом, двумя генераторами электричества. В составе кинематической схемы лебедки: электродвигатель, редуктор, муфта, колодки тормозов и барабан с венцом из зубьев.

Преимущества крана КС-5363:

Кран КС-5363

  • производительность не снижается при работе от дизельного генератора;
  • простое и доступное обслуживание;
  • возможность использования вспомогательных приспособлений;
  • поворот платформы при отсутствии материалов на крюке;
  • простота управления благодаря пневмоколесной системе;
  • доступность запчастей для ремонта.

Достаточная удаленность колес друг от друга балансирует устойчивость крана и его стабильность при выполнении рабочих операций.

Технические и грузовысотные параметры

Технические характеристики крана КС-5363:

Габариты крана КС-5363

  • темп подъема грузозахватного устройства – 7,5-9 м/мин;
  • темп опускания – 0,7-9;
  • количество оборотов поворотной платформы в минуту – 0,1-1,3;
  • скорость движения своим ходом в час – 20 км;
  • двигатель – ЯМЗ-М204А;
  • мощность силового агрегата – 180 л.с.;
  • мощность электрического агрегата – 166 кВт;
  • эксплуатационная масса оборудования – 33 тонны;
  • вес противовеса – 4 тонны.

Грузовысотные показатели техники модели КС-5363:

Грузовысотные характеристики автокрана КС-5363

  • наибольшая масса груза на опорах с наименьшим и наибольшим вылетом крюка – 25 тонн и 3,3 тонны;
  • максимальная масса поднимаемого груза без крюка на максимальном и минимальном вылете – 2,1 и 7,5 тонн;
  • вылет крюка – 2,5-13,8;
  • длина стрелы – 15 или 17,5 м;
  • высота подъема груза на минимальном и максимальном вылете – 16,3 и 6,4 м;
  • грузоподъемность в движении – 14 тонн.

Допускается установка решетчатых удлинителей длиной 5 или 10 метров.

гидравлическая система, ходовая, устройство, схема

Подъёмная машина КС-5363 выпускалась до 1994 года в Украине. Производителем являлся Одесская компания.

Преимущества и особенности стрелового крана КС-5363

Существенными плюсами крана являются:

  • устройство не теряет эффективности при работе от встроенного дизельного генератора;
  • простота и дешевизна сервиса;
  • позволяет использовать грейфер с ковшом;
  • поворотность платформы, когда на крюке нет груза;
  • пневмоколёсная система делает кран весьма лёгким в управлении;
  • баланс и устойчивость обеспечивают колёса, которые достаточно далеко удалены друг от друга.
  • Доступность запчастей, что делает кран КС-5363 простым в обслуживании.

Данная техника на пневмоколесном ходу является одной из самых востребованных в строительной области. КС-5363 активно используют для погрузки и разгрузки габаритного товара, а также непосредственно для возведения зданий.

За весь производственный цикл украинский завод поставил на рынки целую массу модификаций, которые маркировались буквами А, Б, В, Д, Е. К модификационным буквенным обозначениям иногда добавлялись символы М и АМ. Это указание на то, что данные модели стреловых кранов выпущены по исключительному заказу армии. Они подвергались ужесточенному контролю качества и апробации при личном участии представителей оборонного ведомства

Такое пристальное внимание объяснялось тем, что КС-5363 нередко использовали для работы с особо важным оружием

Устройство

Различные механизмы оборудования управляются тремя системами:

  • механической;
  • гидравлической;
  • электрической.

Механическое управление — это пульт, отвечающий за функционирование тормозов, коробки передач, колёс и опор.

Гидравлическое управление — это комплекс элементов, отвечающих за работу подъёмного оборудования.

Схема крана КС-5363

Электрическое управление базируется на генераторах постоянного тока. Электрический двигатель отвечает за работу двигателей лебёдки и за передвижение крана. Генератор и дизель соединены в систему, а для работоспособности дизеля применены два аккумулятора. Для подъёма грузов используются основная стрела решётчатого типа и дополнительный 15-метровый гусек. Особую прочность конструкции с грузом обеспечивает цельная рама и две ведущих оси шасси.

Гидравлическая система

Гидравлическая система управления КС-5363 базируется на шестеренном насосе НШ-32Э. Его основные характеристики:

  • производительность 35 л/мин.;
  • давление 10.5 МПа.

Кроме насоса важными составляющими являются гидробак, насос, аккумулятор, трубопроводы и исполнительные цилиндры. Действие начинается с того, что из гидробака в насос поступает масло. Оттуда оно попадает в специальный распределитель, а через него к исполнительным цилиндрам.

Распределитель снабжён клапаном, который обеспечивает давление в цилиндре. В нём масло оказывает воздействие на поршень, заставляя его двигаться и приводить в работу механизм.

Модификации КС-5363

За 23 года украинский завод произвел несколько разновидностей кранов, которые имели буквенную маркировку А, Б, В, Д, Е.

С модификации «Б» краны оборудованы Устройством, Повышающим Грузоподъемность (УПГ).

Буквами ХЛ обозначается северная модификация. Металлоконструкции этой модификации сделаны из марок стали с улучшенными тех. характеристиками для работы в климате с низкими температурами (до -70ºС). Кабина управления снабжена стеклоочистителями и нагревательной системой.

Важно Культиватор Кама МВК-651 для небольших площадей

Наличие букв М, АМ означает армейские модификации, краны выпускались под заказ Министерства Обороны СССР.

Примечания[править | править код]

  1. ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения: Государственного комитета СССР по стандартам от 24.12.87 N 4926 // Внесён Министерством строительного, дорожного и коммунального машиностроения СССР: 1989-01-01; Переиздан: Декабрь 1993
  2. П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий — М: Металлургия, 1974, 352 с., илл.
  3. 12 Пневмоколёсные краны // Techstory.ru
  4. 12345678910111213С. С. Добронравов, В. Г. Дронов : Строительные машины и основы автоматизации, М: Высшая школа, 2001, 575с, ISBN 5-06-003857-2
  5. 1234567891011 Строительные краны: Справочник /В. П. Станевский, В. Г. Моисеенко, Н. П. Колесник, В. В. Кожушко ; Под общ. ред.к.т. н. В. П. Станевского — К.: Будівельник, 1984 — 240с.
  6. Н. Н. Андриенко : Стреловые самоходные краны (в 2-х книгах), Одесса: Астропринт: 2001, 704с
  7. Малютин Л.Л. : Пневмоколесные краны — журнал «Основные Средства», №03/2009
  8. 12345Паргаманик И. М. Грузоподъёмные краны стрелового типа: Справ. пособие- М.: Энергоатомиздат, 1992 — Библиотека тепломонтажника — 141с.
  9. 123456789Б. М. Вейнблат, И. И. Елинсон, В. П. Каменцев : — Краны для строительства мостов, 3-е изд., .: Транспорт, 1988, 240с, ISBN 5-277-00091-7
  10. 12Б. Ф. Белецкий, И. Г. Булгакова — Строительные машины и оборудование: Спр-е пособие, Ростов-на-Дону: Феникс, 2005, 608с., ISBN 5-222-06968-0
  11. * Л. А. Гоберман, К. В. Степанян — Строительные и дорожные машины — Атлас конструкций: Уч. пособие, М: Машиностроение, 1985, 96с.
  12. 12 Подъёмный кран // Большая советская энциклопедия : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
  13. М. П. Александров, Л. Н. Колобов, Н. А. Лобов, Т. А. Никольская, В. С. Полковников — Грузоподъёмные машины: уч-к для вузов — М: Машиностроение, 1986, 400с., ил.
  14. 12Л. В. Зайцев, М. Д. Полосин — Автомобильные краны: Уч-к для СПТУ, М: Высшая школа, 1987, 4е изд. — 208с., ил.

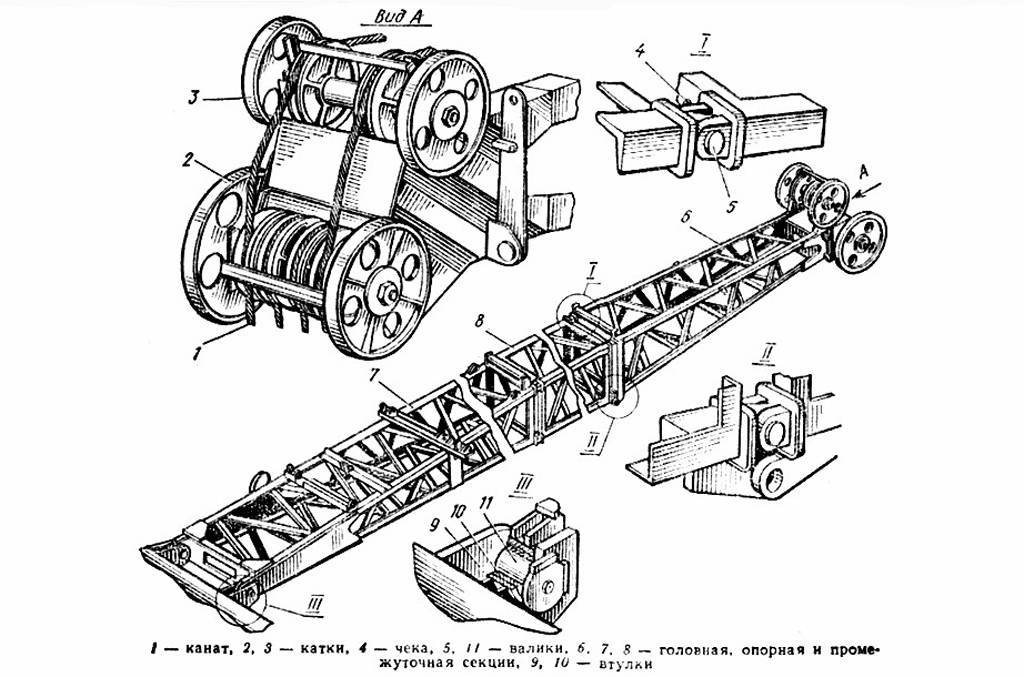

Оборудование подъемного механизма

В качестве конструкций для крана модификации КС-5363 предусмотрены базовые, а также дополнительные приспособления. К основным узлам относятся такие приспособления:

  • пятнадцатиметровая стрела, поставляемая в комплекте;
  • главный канат удлиненной стрелы;
  • вспомогательный канат.

Сменные устройства, которыми комплектуется установка, следующие:

  • сменные добавляемые стрелы, позволяющие удлинить основную конструкцию на 5 либо 15 м;
  • вылет у сменной стрелы возможен в пределах 5,5–26,3 м.

Устанавливается еще стрела, имеющая решетчатый удлинитель. Его вылет способен достигать величины в 17,1 м.

Грузовысотные характеристики крана

Автомобильный кран КС-55721 «Галичанин» грузоподъемностью 36 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Установка крана смонтирована на шасси автомобиля КамАЗ-6540 с колесной формулой 8×4. Применение четырёхосного базового шасси, а также реализованная в конструкции автокрана концепция съемного противовеса, в транспортном положении между первой и второй осью, обеспечивает крану как автотранспортному средству оптимальное распределение осевых нагрузок, не превышая допустимых значений для дорог общего пользования.

Привод крановой установки — гидравлический с питанием от двух аксиально-поршневых гидронасосов. Отбор мощности на насосы производится от двигателя базового шасси через коробку передач и коробку дополнительного отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Лебёдки механизмов подъёма груза и поворота платформы — планетарного типа. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность совмещения нескольких рабочих операций.

Отличительной особенностью данной модели автокрана является впервые реализованная в отечественном краностроении идея использования дополнительных съемных противовесов обеспечивающих отличные грузовые характеристики крана при оптимальном распределении осевых нагрузок базового шасси.

Противовес крана состоит из двух частей: стационарной и съемной. Съемная часть противовеса массой две тонны в транспортном положении размещается на неповоротной раме крановой установки между первой и второй осью базового шасси. Для установки съемной части противовеса на поворотную платформу автокрана используется специальный механизм на раме, исключающий применение для этой цели дополнительных грузоподъемных средств и людских ресурсов.

Четырёхсекционная телескопическая стрела длиной 9,6 — 29,1 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе. Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9 м, который крепится на оголовке стрелы. В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования секций стрелы с грузом на крюке позволяет автокрану выполнять специальные задания при монтаже, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный блок телеметрической памяти («чёрный ящик») и встроенный модуль защиты крана от опасного напряжения (МЗОН) для обеспечения безопасной работы автокрана вблизи линий электропередач.

Технические характеристики крана echo $name; ?>
Грузоподъемность максимальная, т36
Максимальный грузовой момент, тм108,8
Длина телескопической стрелы, м9,6…29,1
Длина гуська, м9,0
Максимальная высота подъёма груза, м
с основной стрелой29,4
с основной стрелой и гуськом38,7
Максимальная глубина опускания крюка стрелой 9,6 м на вылете 5 м, м12
Максимальный телескопируемый груз, т6
Скорость подъема (опускания) крюка, м/мин
номинальная (с грузом массой до 36 т)5
увеличенная (с грузом до 14 т)10…20
максимальная (кратность полиспаста 1)35,6
Скорость посадки, м/мин0,15
Время полного изменения вылета, с60
Время телескопирования стрелы, с80
Частота вращения поворотной части, об/мин0,2…1,0
Базовое шассиКамАЗ-6540
Скорость передвижения крана максимальная, км/часдо 80
Преодолеваемый уклон пути25°
Масса крана в транспортном положении, т
с основной стрелой30,3
с основной стрелой и гуськом31,0
Размер опорного контура, мм
вдоль оси шасси4 600
поперёк оси шасси при выдвинутых (втянутых) балках выносных опор5 800 (2 270)
Габаритные размеры в транспортном положении, мм
длина12 000
ширина2 500
высота3 750
Температура эксплуатации, °С±40

Технические характеристики

На момент создания краны серии КС-5363 по своим техническим характеристикам не уступали иностранной технике. Широкая унификация узлов и дублированный силовой привод позволяют вести работу в городских условиях, а также в открытом поле или в карьере. Для обеспечения безопасности работы установлен ограничитель, не позволяющий начинать работу с перегрузкой.

Параметры машины:

  • грузоподъемность крана в движении — 14 т;
  • грузоподъемность максимальная — до 36-40 т (зависит от модификации);
  • масса — 33 т;
  • длина машины в транспортировочном состоянии — 20,3 м;
  • ширина транспортировочная — 3,29 м;
  • ширина с вынесенными опорами — 4,2 м
  • высота (без учета стрелы) — 3,9 м.

Наиболее часто используемая модель

КС-5363 – кран дизель-электрический. В нем эксплуатируется привод многомоторного типа, работающий на постоянном токе. Питание энергией происходит от расположенной на агрегате силовой установки. Машина может использовать двухканатный грейфер, снабженный ковшом с ёмкостью 2 куб. м.

Этот кран (25 тонн – показатель грузоподъемности его основного механизма подъема) укомплектован еще и вспомогательным механизмом подъема, который обслуживает грузы с весом до пяти тонн.

Все исполнительные органы машины имеют достаточно широкий диапазон регулировки скоростей, которая осуществляется по системе генератор-двигатель. В момент передвижения допускается поворот платформы крана, если на нем не закреплен какой-либо груз.

Модификация КС-5363А, технические характеристики

Базовая модель КС-5363 была доработана в КС-5363А. Эта модель незаменима в случае, если нужна техника грузоподъемностью 25 тонн.

Этот параметр гарантируется при установке выносных аутригеров.

Вес поднимаемого груза при работе без опор ≤ 14 т.

Есть 2 варианта комплектации КС-5363А :

  • Стреловым оборудованием. Основная стрела длиной=17,5 м, ее оборудование 3-мя секциями позволяет сократить длину до 15 м или прибавить максимум до 32,5 м. В качестве вспомогательного на стрелу монтируется управляемый или неуправляемый гусёк (10м).
  • Башенно—стреловым снаряжением. Башни высотой =15 м, оборудуются клювом длиной=10/15 м, 20-25м башни – клювом 10, 15 или 20 м.

У модели есть дизель-электрический многомоторный привод. Питание агрегата может производиться как от своего дизеля ЯМЗ-А204М, так и от внешней сети (380 В).

КС-5363А двигается по стройплощадке со скоростью до 17 км/ч с грузом до 6 т. Колея колёс =2,5 м, кран — компактен, может лавировать на небольших площадках и отличается хорошей проходимостью. Зона работы с грузом составляет 360º.

Кабина сделана из стальных листов, вентилируется и обогревается.

История[ | ]

СССР

Кран серии КС-5363 на стройке История производства советских пневмоколёсных кранов берёт начало в 1947 году — с первой опытной модели крана К-101

грузоподъёмностью 10 , установленного на трёхосное пневмоколёсное шасси. Первым серийным краном стал его преемникК-102 , созданный в 1951 году и выпускавшийся в период с 1954 года по 1958 год. Начиная с 1961 года, начали выпускаться более совершенные краны К-161 грузоподъёмностью 16 .

В 1967 году Минстройдормашем для самоходных кранов выпущена система индексации из массовых размерных групп. В связи с этим выпускавшиеся в конце 1960-х годов модели кранов были переведены с индекса «К» на «КС». В дальнейшем были разработаны и выпускались дизель-электрические краны пятой, шестой, седьмой и восьмой групп грузоподъёмностью 25, 40, 63 и 100 (КС-5363, КС-6362, КС-7362 и КС-8362 соотв.). Основное производство этого вида кранов продолжалось и после распада страны — до середины 1990-х годов. После чего выпуск (в том числе и на заказ) на территории бывшего СССР прекратился вовсе.

Описание башенного крана кс – 5363 и технологического процесса в котором он участвует

Кран КС — 5363 в рабочем (вверху) и походном (внизу) положениях

Для курсового проектирования был выбран полноповоротный кран на пневмоколёсном шасси грузоподъёмностью 30 тонн КБ – 5363. Этот кран оснащён выносными опорами, которые снижают удельное давление шасси на грунт, тем самым увеличивая грузоподъёмность крана и продлевая срок службы шасси, так как в шинах колёс отсутствует избыточное давление воздуха. Кран имеет достаточно хорошо оснащённую приборами кабину управления, которая имеет отличную обзорность, эти факторы позволяют максимально снизить психологическую нагрузку на оператора – крановщика и его утомляемость.

Кран оснащён комбинированным дизель-электрическим приводом и электро-гидравлическим приводом, благодаря чему обеспечивается высокая плавность всех движений. Кран предназначен для монтажа сборных железобетонных и стальных конструкций, технологического оборудования промышленных объёктов, для монтажа дорожных сооружений, а так же для погрузо-разгрузочных работ.

Лебёдка основного подъёма крана имеет обычную однодвигательную схему, в которой двигатель посредством муфты подсоединён к трёхступенчатому редуктору, выходной конец которого присоединён к барабану. Муфта, соединяющая двигатель и редуктор имеет фрикционную поверхность, облегчая работу тормоза, который удерживает груз и крюковую подвеску от произвольного движения, когда двигатель заторможен.

Схема лебёдки основного подъёма

Кинематическая схема лебёдки главного подъёма

Данный привод требует глубокого регулирования скорости, именно поэтому он и был выбран для курсового проектирования.

Электрооборудование

В состав силовой установки описываемого самоходного крана включены:

  1. Дизель ЯМЗ-236.
  2. Стартер.
  3. Два генератора, вырабатывающих постоянный ток.

Чтобы обеспечить питанием электродвигатели, передающий вращение механизму передвижения одновременно с лебедками, действует генератор ДК-303Б, выдающий конечную мощность в 50 кВт. Вспомогательный генератор модели П-62 питает оборудование цепей управления, поворотного устройства, освещения. Его мощность (паспортная) — 11 кВт.

Одновременно механизм поворота способен питаться основным генератором. Установка снабжена электродвигателями только постоянного тока, обладающими максимальной механической прочностью, гарантированно отличающимися способностью противостоять перегрузкам.

Благодаря присутствию резистора удается регулировать частоту оборотов электродвигателя, управляющего поворотным механизмом. У остальных моторов частоту вращения изменяют посредством перемены напряжения на главном генераторе. Это выполняется по инструкции, описывающей правила эксплуатации установки.

Всеми крановыми механизмами оператор управляет, используя контроллеры.

Для пуска стрелочной лебедки нужно нажать кнопку, одновременно переместив рукоятку такого контроллера, чтобы обеспечить подъем либо опускание стрелы. Затормозить ее можно, переведя рукоятку на нейтраль при одновременном нажатии останавливающей кнопки. Поворота осуществляют также контроллером и переключателем, подающим команду вспомогательному генератору.

Чтобы повысить точность подачи груза при монтаже оборудования, применяют основной генератор с лебедочным контроллером. С целью повернуть направо рукоятку ставят в такое положение, как при подъеме, чтобы повернуть налево — как при спуске. Перемещение обеих рукояток в позицию «Нейтральная» останавливает механизм. Запрещено выполнять совмещение движений, когда производится регулирование скоростей.

Аналогично происходит управление механизмом передвижения. Запуск двигателя выполняется нажатием кнопки «Пуск» при одновременном плавном переводе рукоятки контроллера между положениями 1 и 5 для увеличения скорости. В зависимости от состояния рукоятки в положениях «Вправо» либо «Влево», происходит перемещение крана вперед/назад.

Видео: в кране КС-5363.

Чтобы увеличить скорость движения, требуется выполнить такие операции: поставить рукоятку контроллера в нейтральную позицию, затем выставить ручку КПП на следующую скорость, нажать «Пуск», после чего плавно переместить рукоятку контроллера туда, куда необходимо двигаться.

Чтобы выполнить электрическое торможение при движении установки, рукоятку контроллера нужно поставить на нейтральное положение, затем поочередно нажать кнопку «Тормоз», удерживая ее. При прекращении нажатия на кнопку система торможения автоматически перестает быть заблокированной.

Остановку на короткий временной промежуток обеспечивают, переводя рукоятку на нейтральную позицию, нажимая «Стоп», а затем включая тормоз, принадлежащий механизму передвижения установки. При длительной стоянке непременно применяют стояночный тормоз.

Устройство

Для привода механизмов стрелы и ходовой части крана используется электрический механизм. Источниками электроэнергии являются бортовой генератор или внешняя 3-фазная электрическая сеть переменного тока с напряжением 380 В. От внешнего питания работает специальный электромотор, который через систему ремней и шкивов вращает бортовые генераторы. Выработанный постоянный ток имеет напряжение 220 В.

Электрическая установка включает в себя основной генератор мощностью 50 кВт и дополнительный узел, развивающий мощность 14 кВт. От основной сети питаются электродвигатели движения и привода лебедок. Вспомогательная сеть используется для разворота башни крана и работы системы управления. Главный генератор подключен к двигателю через сцепление, вспомогательный — работает от ременной передачи, приводной шкив выполнен на внешней части муфты сцепления.

Для привода генератора применяется силовая установка, состоящая из 4-цилиндрового 2-тактного 180-сильного дизеля ЯМЗ-А204М, оснащенного механическим нагнетателем. В поздних версиях крана стал применяться 4-тактный атмосферный дизельный двигатель ЯМЗ-236М. Оба мотора оснащались автоматическим сцеплением центробежного типа.

Кабина управления изготовлена из стального листа, оснащена системой подачи свежего или подогретого воздуха. Для отопления применяется электрический нагреватель. Стенки кабины обшиты листами для защиты от шума и вибраций. Тип материала и толщина слоя зависят от модификации машины. Управление краном выполняется при помощи клавиш и 2 командных контроллеров. Перед машинистом установлен приборный щиток. Рабочее место оператора регулируется по 2 направлениям. На версии 5363ХЛ в кабине установлены дополнительные обогреватели стекол.

Пневмоколесный кран КС-5363 базируется на полноприводной ходовой части, включающей в себя 2 моста. На ступицах размещены сдвоенные колеса с шинами размером 14,00*20. Внешние колеса на переднем мосту установлены на специальной втулке и не являются ведущими. В сложных дорожных условиях внешние колеса соединяются с внутренними. Мосты установлены на сварной раме балочной схемы. Передний мост не оснащен подвеской, задний имеет балансирную опору.

Для повышения устойчивости шасси оснащено выносными гидравлическими опорами. Допускается работа машины без установки опор, но с ограничениями по весу перемещаемых грузов. Возможна установка удлинительных приставок, увеличивающих длину выноса опоры.

  • грузоподъемность крана в движении — 14 т;
  • грузоподъемность максимальная — до 36-40 т (зависит от модификации);
  • масса — 33 т;
  • длина машины в транспортировочном состоянии — 20,3 м;
  • ширина транспортировочная — 3,29 м;
  • ширина с вынесенными опорами — 4,2 м
  • высота (без учета стрелы) — 3,9 м.

Оснащение кабины

Устройство кабины крана КС-5363

Для пневмоколесного крана КС-5363 создавалась практичная кабина с большим лобовым стеклом, располагающимся в передней части. На приборной доске располагаются устройства, позволяющие контролировать работу машины: вольтметры, манометр, амперметры, термометр и прочие. По обе стороны имеются специальные командоконтроллеры для управления механизмами и оборудование для регулировки разворота колес и скорости крана.

В кабине есть печь для обогрева в зимнее время и вентилятор для использования в жару. Для оператора предусмотрено удобное кресло с возможностью регулировки высоты.

Модель КС-5363 – мощный кран с грузоподъемностью до 30 тонн. Техника незаменима в строительной сфере. Основные достоинства – недорогой сервис, простота управления, возможность поворота основы, долговечность и возможность эксплуатации в сложных условиях. При необходимости кран функционирует в тандеме с грейфером с ковшом.

Конструкция и технические характеристики

Конструктивно гусеничный кран состоит из двух частей – ходовая и поворотная. Нижняя, ходовая часть, представляет собой базовую гусеничную тележку для перемещения машины. На ней устанавливается опорно-поворотное устройство (ОПУ), которое и позволяет краны вращаться вокруг своей оси.

На неё монтируется сама крановая установка: лебедки, механизм вращения, генераторная группы, дизель-электрический агрегат, монтажная стойка, кабина, стреловое или башенно-стреловое оборудование, крюковая обойма, противовесы. В зависимости от назначения техники, применяют разные виды навесного оборудования.

Универсальные краны на гусеничном ходу используют, как правило, гибридную дизель-электрическую силовую установку, состоящую из дизельного двигателя и генератора переменного тока. Дизель-электрические краны могут работать как от установленного на них дизель генератора, так и от внешней сети напряжением 380В (400В). Современные модели используют гидропривод.

Мини краны в основном агрегатируются дизельными моторами.

Что касается технических характеристик, стоит отметить основные для всех кранов данного типа:

  • скорость перемещения составляет 1-10 км/ч;
  • скорость вращения вокруг своей оси – 1-4 оборота в минуту;
  • давление на грунт 0,1 Мпа
  • длина стремы может превышать 100 м.

Кабина машины

Внутри кабины крана на передней части достаточно большого лобового стекла расположена приборная доска. На ней установлены различные амперметры, вольтметры, переключатели, выключатели, манометр и термометр. По обе стороны от доски смонтированы командоконтроллеры, управляющие механизмами, а также приборы для регулировки скорости перемещения машины и управляющие разворотом колес.

Помимо этого, в кабине установлена электрическая печка для обогрева в холодное время года, обогреватели, полностью исключающие вероятность обледенения стекол и их запотевание, вентилятор для охлаждения машиниста в летний период, стеклоочистители. Сам же оператор крана сидит в кресле, высоту расположения которого можно при необходимости регулировать.

Устройство крана КС-5363

Пневмоколесный кран КС 5363 относится к числу специальной техники с несколькими основными системами управления.

Управление краном осуществляется:

  1. Механической системой.
  2. Гидравлической системой.
  3. Электрической системой.

Управление механической системой осуществляется с пульта. Он отвечает за тормозную систему, коробку передач, колеса и опоры. Когда необходимо осуществить переезд и стать в определенном месте водитель-механик используют эту систему.

Гидравлическое оборудование необходимо для осуществления поднятия и опускания грузов. Основной элемент этой системе – это шестеренный насос НШ-32Э. Кроме этого, оборудование состоит из гидробака, насоса, аккумулятора, турбопроводов, исполнительных цилиндров.

В состав электрического управления входят генераторы постоянного тока. Один из них осуществляет работу лебедки и крана. Другой генератор работает вместе с дизелем и двумя аккумуляторами.

Особенности КС-5363

Стрелковый кран имеет следующие особенности:

  1. Сохранение высокой эффективности с дизельным генератором.
  2. Невысокая стоимость и ремонтопригодность.
  3. Низкая стоимость обслуживания и ремонта.
  4. Возможность использования грейфера с ковшом.
  5. Платформу можно поворачивать, даже если стрела не нагружена.
  6. Наличие пневмоколесной системы повышает управляемость крана.
  7. Межколесное расстояние составляет 2,4 метра, что заметно повышает баланс и устойчивость.


Передний мост

Гидравлическая система

Основной элемент гидравлической системы – шестеренный насос НШ-32Э. Значение производительности этого элемента 32 л/мин, давления 10,5 Мпа. Начало действия системы происходит при поступлении масла из гидробака в насос.

За счет специального цилиндра происходит перемещение масла к исполнительным цилиндрам. Необходимое давление поддерживается за счет крана, находящегося в распределителе. Масло давит на поршень, который, в свою очередь, приводит механизм в действие.

Модификация КС 5363 , технические характеристики

Одной из самых распространенных модификаций модели является КС-5363А. Она имеет грузоподъемность 25 тонн. Но достигается она только после установки выносных аутригеров. При невыставленных опорах поднимать краном можно до 14 тонн груза.

Технические характеристики оборудования:

  1. Длина стрелы – 18 м. (возможность увеличить или уменьшить стрелу за счет секций в диапазоне от 15 до 32 м).
  2. Наличие управляемого и неуправляемого гуська длиной 10 м.
  3. Башенно-стреловое снаряжение имеет высоту 15 метров.
  4. Клюв имеет длину до 15 метров.

Модель укомплектована дизель-электрическим многомоторным приводом. Питание установки осуществляется за счет дизельного двигателя ЯМЗ. В качестве источника питания может использоваться внешняя сеть.

Читайте еще:

Технические характеристики крана КС 55713 и его модификаций

Технические характеристики РДК-250

Конструкция стрелы башенного крана

Технические характеристики крана КС 45717

Технические характеристики гусеничного крана ДЭК-251

Технические характеристики крана МКГ-25бр

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
