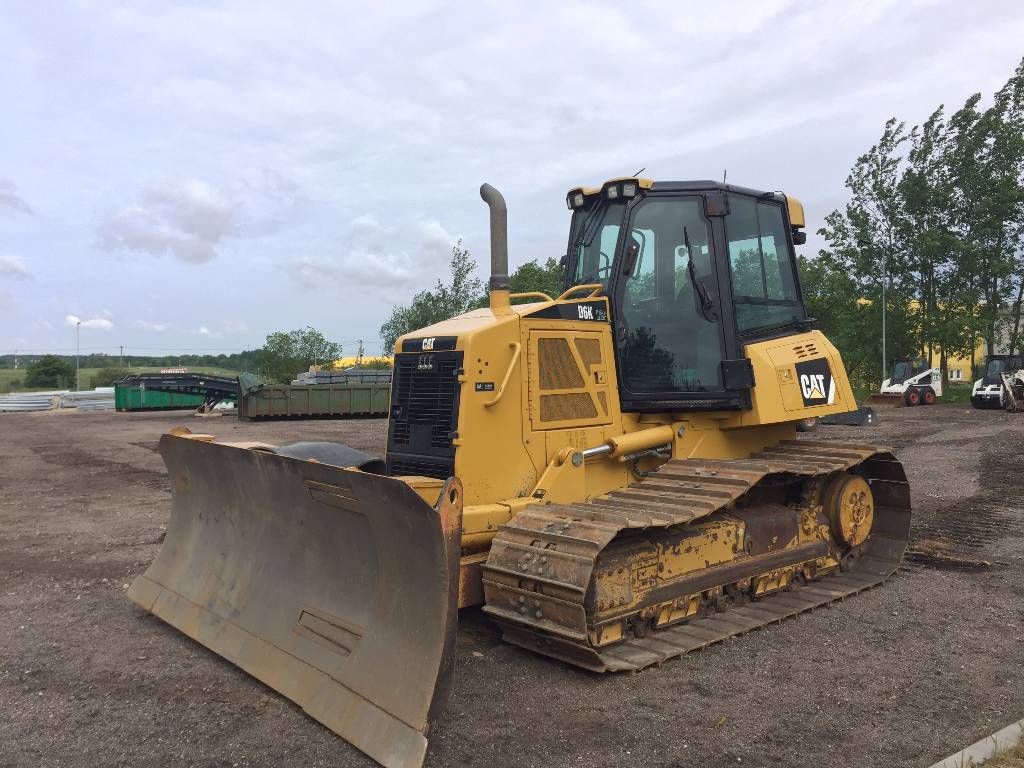

Бульдозер Cat D6K технические характеристики

Устройство и особенности эксплуатации

Данный бульдозер отлично подойдет в целях осуществления строительных и монтажных работ в российских условиях в силу своей надежности и долговечности за счет:

  • наличия на двигателе дополнительного вентилятора, увеличивающего его производительность на 3%;
  • использования в конструкции рамы усиленного суппорта и сварной передней поперечины;
  • литых деталей механизма главного картера;
  • оптимального распределения ударных нагрузок по корпусу бульдозера из-за наличия поворотного шкворня;
  • постоянного контактирования гусениц бульдозера с опорной поверхностью в связи со свободной раскачкой рам гусеничных тележек в вертикальной плоскости;
  • использования в ходовой части проверенной временем технологии, а именно, приподнятой ведущей звездочки и высокого привода;
  • обеспечения передачи мощности на обе гусеницы даже во время осуществления оператором разворота;
  • уменьшения пагубного воздействия ударных нагрузок на бортовые редукторы при работе бульдозера в связи с использованием раздаточной коробки передач;
  • наличия встроенной системы защиты от опрокидывания ROPS;
  • наличия в кабине кондиционера и радиоприемника;
  • возможности легкой диагностики проблем через программное обеспечение CAT Electronic Technician;
  • высокой маневренности при работе в осложненных условиях и при передвижении около мостовых опор, деревьев, недвижимых объектов;
  • наличия системы многократного впрыскивания топлива, что обеспечивает максимально возможную экономию горючего.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Cat D6K

Размеры бульдозера (XL/LGP):

  • Складская версия без оборудования — 4354/4220 мм;
  • Ширина на стандартных гусеницах — 2330/2760 мм;
  • Ширина со стандартным рельсом и щитом VPAT, наклоненным под углом 25 градусов, составляет 2896/3337 мм;
  • Ширина на стандартном рельсе и лезвие в транспортном положении — 2364/2850 мм;
  • Высота до кабины с строительством ROPS — 2958/2958 мм;
  • Высота до верхней части выхлопной трубы — 3056/3056 мм;
  • Интервал передних колес — 1770/2000 мм;
  • Задние расстояния — 1770/2000 мм;
  • Оформление — 360/360 мм.

Увеличьте длину бульдозера в зависимости от используемого оборудования:

  • Щит VPAT (25 градусов) — 1015/1179 мм;
  • Дисзель — 229/320 мм;
  • Rotaryberry — 1082/1133 мм;
  • PA50 — 567/640 мм лебедка.

Параметры базовых отвалов (VPAT XL/VPAT LGP):

  • емкость — 3,07 / 3,35 м шесть;
  • Ширина — 3196/3682 мм.

Бульдозеры серии D6K Cat доступны с арматурой, установленными на задней панели трактора:

  • Параллелограмм многосторонний губернатор с улучшенным наземным проникновением;
  • Гидростатический PA50 Winch с бесконечно переменной регулировкой скорости вращения и высокой тяги на каждой скорости.
  • Крючок для буксировки или вытягивания других устройств.

Параметры рыхлителя:

  • Количество слотов — 3;
  • Интервал — 896 мм;
  • Общая ширина — 1951 мм;
  • Максимальное проникновение — 360 мм;
  • Максимальная сила подтяжки (XL / LGP) — 166,7 / 166,7 кН;
  • Макс. Закопан Сил (XL / LGP) — 42,2 / 45,1 кН.

Параметры лебедки:

  • Масса — 907 кг;
  • Диаметр барабана — 205 мм;
  • Емкость барабана (рекомендуется / необязательно) — 93/67 м;
  • Рекомендуемый / необязательный диаметр каната — 19/22 мм;
  • Максимальная вилка (пустой / полный барабан) — 222,4 / 115,7 кН
  • Скорость веревки Winch (пустой / полный барабан) — 38/70 м / мин.

Достоинства и недостатки

Бульдозер Катерпиллер D6 вес, которого находиться в рамках среднего класса, является достаточно надежной и неприхотливой техникой. Гусеничный трактор в сочетании с гусеничным экскаватором МТП-71 способен работать в любых климатических условиях, не смотря на жару или мороз – все основные системы функционируют в рамках дозволенных норм. К достоинствам стоит отнести:

  • неприхотливость;
  • маневренность;
  • экономичность;
  • надежность;
  • легкость в управлении;

Бульдозер способен маневрировать вокруг тесно стоящих сооружений, колон, опор или столбов. Однако, как и в любой технике, имеются и свои недостатки, прежде всего это – высокая стоимость данной техники. Даже подержанный бульдозер стоит около 7 млн. рублей. Второй и пожалуй последний недостаток – это необходимость обладания навыками управления данной гусеничной техникой.

Смартфон не для всех

Caterpillar — это, вообще-то, компания по производству строительной техники. Однако, среди ее продуктов есть и смартфоны. Они ориентированы на определенную целевую аудиторию: мобильные телефоны серии CAT не только чрезвычайно прочны и выносливы, но и оснащены рядом специфических функций, например, тепловизором.

CAT S61 — это последовательное развитие линейки промышленных мобильных телефонов. Уже с первого взгляда на устройство становится понятно, что речь идет не о привычном для многих смартфоне. CAT S61 — это приличный «кирпич», даже по сравнению с «туристическими» моделями.

У смартфона отлично прощупываются кнопки, так что управлять им даже в перчатках не будет проблемой — по крайней мере до тех пор, пока вам не потребуется сенсорный дисплей. Впрочем, для таких ситуаций есть программируемая клавиша быстрого доступа: коротким нажатием на кнопку можно, к примеру, принять телефонный вызов, а длинным — открыть календарь или запустить камеру.

Мобильный телефон для строителей: CAT S61 имеет толщину приблизительно 14 мм. Фото: CHIP

Бульдозер Caterpillar D11T

Самый большой бульдозер Катерпиллер Д 11 применяется в горнодобывающей промышленности. Его длина с отвалом (27,2-63,46 м³) и рыхлителем превышает 10 м. Несмотря на большие габариты, управление трактором осуществляется без усилий, а максимальная скорость составляет 12-14 км/ч. Способствуют этому системы аналогичные модели D9.

Технические характеристики CAT D11

Габариты (Д х Ш х В)6160х4379х4808 мм
Ширина колеи2896 мм
Дорожный просвет675 мм
Защита при опрокидыванииROPS / FOPS
ДвигательCAT C32 ACERT (862-949 л. с.)
Расход топливане регламентирован
Топливный бак1609 (1911) л
Эксплуатационная масса (CD)104590 (112718) кг
Транспортировочная масса (CD)74418 (75455) кг
Давление на грунт (CD)1,66 (1,4) кгс/см²

Рамы D11 изготавливаются с минимальным количеством сварных швов и цельным седлом. Запас прочности шасси составляет 2-3 срока эксплуатации техники, что позволяет сохранить раму при проведении капитального ремонта.

32-литровый дизельный двигатель соответствует существующим стандартам по защите окружающей среды. ЭБУ ADEM A4 обеспечивает лучшие показатели КПД в своем классе и 20-процентный запас крутящего момента.

Бульдозер выпускается в 2 модификациях (D11T/D11T CD). От базовой модели Кэрридозер отличается усиленной рамой, способной выдерживать любые нагрузки.

Работа без выходных

Экстремальная защищенность устройства, однако, иногда может раздражать. Например, если вы захотите подзарядить смартфон через порт USB Type-C, вы обнаружите, что он, как и аудиоразъем, закрыт плотной пластиковой заглушкой. Впрочем, в отличие от большинства других смартфонов, представленных на рынке, Cat S61 не требует ежедневного ритуала подключения к розетке.

Аккумулятор емкостью 4500 мАч во время нашего теста продержался более 17 часов — это лучший результат в нашем рейтинге на момент подготовки обзора. На практике это означает, что в реальных условиях эксплуатации, в зависимости от интенсивности нагрузки, аппарат должен проработать без подзарядки от трех до пяти дней. После этого полное восстановление энергетических запасов аккумулятора займет 208 минут.

Оранжевую кнопку быстрого доступа можно свободно перепрограммировать. Фото: CHIP

УСТРОЙСТВО

CAT D6K основан на жесткой раме, армированной давлением литых элементов. Новая структура шасси позволяет увеличить прочность и устойчивость машины, которая положительно влияет на его производительность. Кадры Caterpillar доступны в 2 вариантах (XL и LGP). Есть также два типа шасси:

  • с герметичной солью (базовой) гусеницей;
  • Системы (необязательно).

Соответствующий тип шасси позволяет увеличить прибыльность машины. Версия для соленых пояса предназначена для сложных приложений с повышенными воздействиями нагрузки. В состав элемента входят гидравлические регуляторы напряжения и ведущее колесо со сменными сегментами.

Беговая дорожка SystemOne подходит для условий средней и высокой степени истирания. Этот элемент характеризуется низкими затратами на обслуживание.

Параметры ходовой части (XL/LGP):

  • Ширина стандартной колодки 560/760 мм;
  • количество ботинок (одна сторона) – 40/40;
  • Количество барабанных катков — 8/8;
  • высота башмаков на гусеницах — 48/48 мм;
  • длина гусеницы – 2645/2645 мм;
  • Площадь контакта с землей – 3/4 кв.м.;
  • удельное давление на грунт — 39,8/30,7 кПа.

Мульчер оснащен гидростатической трансмиссией с двухконтурной закрытой трансмиссией с электронным управлением. Скорость двигателя регулируется в зависимости от мощности, необходимой для работы. Система контроля тяги используется для улучшения сцепления на рыхлых грунтах. Трансмиссия обеспечивает диапазон скоростей 0-10 км/ч вне зависимости от направления движения.

Чувствительная к нагрузке гидравлическая система оснащена 3-ходовыми регулирующими клапанами. Один рычаг используется для управления его функциями.

Кабина Cat D6K предотвращает попадание пыли в кабину. Вентиляционные отверстия в приборной панели используются для улучшения циркуляции воздуха. Система кондиционирования воздуха входит в стандартную комплектацию. Подставка для ног и большое регулируемое кресло обеспечивают комфортную работу. Поясничная опора, встроенные элементы управления и ремень безопасности являются дополнительными. Обогрев сидений и вентиляция доступны в качестве опций. Снижение скорости обеспечивается одним гидростатическим тормозом и педалью-замедлителем.

Бульдозер Caterpillar D6R

Серия Американских среднегабаритных бульдозеров Д6 разрабатывалась для использования на территории России и способна функционировать в наиболее экстремальных условиях. Компания CAT гарантирует безотказную работу техники на высоте до 3000 м над уровнем моря и при температурах -50…+50°C.

Гусеничный трактор Caterpillar D6 является техникой общего назначения и может применяться для различных видов работ. Он отличается от конкурентов надежной и долговечной конструкцией, экономичностью, а также легким и точным управлением. Благодаря японской сборке и универсальности Д6Р стал самым востребованным бульдозером на территории России.

Технические характеристики бульдозера CAT D6R

Габариты (Д х Ш х В)3860х3360х3195 мм
Ширина колеи1880-2286 мм
Дорожный просвет383-433 мм
Защита при опрокидыванииROPS
ДвигательACERT C9 (175-219 л. с.)
Расход топлива19,7-25,7 л/ч
Топливный бак424 л
Эксплуатационная масса XL / LGP22520/23800 кг
Транспортировочная масса18700 кг
Давление на грунт0,36-0,61 кгс/см²

Преимущества 6-цилиндрового дизельного двигателя C9 с рабочим объемом 8,8 л:

  1. Запатентованная технология контроля впрыска ACERT. При ее помощи осуществляется электронный контроль и подача топлива в двигатель, что обеспечивает оптимальные рабочие характеристики и соответствие нормам токсичности ES Stage 3.
  2. Турбонаддув с системой последовательного воздухо-воздушного охлаждения (ATAAC). Для обеспечения работы в пыльных условиях воздухоочиститель оборудован системой удаления загрязнений.
  3. AMOS — модульная конструкция охлаждения ДВС. Она позволяет обслуживать и проводить ремонт без демонтажа всего узла, что уменьшает время ремонта и простоя техники.
  4. ЭБУ двигателя имеет встроенную функцию архивирования данных, это упрощает диагностику и поиск неисправностей.

Максимальную мощность ДВС развивает при 1800-2200 об/мин, а низкий расход топлива позволяет непрерывно эксплуатировать технику на протяжении 16 часов.

Рама Д6Р рассчитана на преодоление большого скручивающего момента и ударных усилий. Для изготовления наиболее нагруженных элементов применяется ковка, это увеличивает долговечность всей конструкции.

ДВИГАТЕЛЬ

Модель CAT D6K приводится в движение дизельным двигателем Cat C7.1 Acert с турбонаддувом и системой помощи загрузки. Машина имеет систему охлаждения с алюминиевыми ламинами. Регулировка скорости вала двигателя происходит в автоматическом режиме. Другие особенности строительства приводного устройства:

  • Воздухоохладитель в последовательной системе;
  • Очиститель воздуха с предварительным фильтром и воздухозаборником;
  • Насос впрыска электрического топлива;
  • Заключенная система на холостом ходу.

Устройство может работать на высотах до 3000 м без потери мощности.

Параметры двигателя Cat C7.1 ACERT:

  • Смещение — 6,6 литра;
  • Номинальная мощность — 93,2 (125) кВт (км)
  • Номинальная скорость вращения — 2100 ОБР;
  • Отверстие — 105 мм;
  • Экологический класс — этап IIIA.

Бульдозер Caterpillar D9R

Благодаря большим размерам и надежности тяжелый бульдозер Катерпиллер Д9Р пользуется спросом у крупных строительных фирм. Он оборудуется грейдером 9S (16.5 м³) или 9SU (13,5 м³) и съемным зубчатым рыхлителем.

Специальные модификации D9R стоят на вооружении США и Израиля. Они применяются для разминирования и эвакуации. Трактор оборудован дополнительным бронированием (15 т) и кумулятивным экраном Sulamot. Прочная конструкция военной техники CAT способна выдержать взрыв, тротиловый эквивалент которого составляет 500 кг.

Технические характеристики CAT D9R

Габариты (Д х Ш х В)4919х4314х3996 мм
Ширина колеи2250 мм
Дорожный просвет596 мм
Защита при опрокидыванииROPS / FOPS
Двигатель3408C (3408E) HEUI (410-474 л. с.)
Расход топлива43,1-56,4 л/ч
Топливный бак889 л
Эксплуатационная масса48800 кг
Транспортировочная масса36200 кг
Давление на грунт1,15 кгс/см²

Высокую надежность 18-литрового ДВС обеспечивает чугунный блок двигателя, закаленный коленвал из углеродистой стали и система охлаждения, дополненная внутренней верхней полкой. Топливо подается через насос-форсунки с гидроприводом, а механическая система управления позволяет производить техническое обслуживание и ремонт без диагностических устройств в любой местности.

Для повышения КПД и ресурса двигателя применяется делитель крутящего момента. Только ¼ мощности передается напрямую через вал, остальные 75% — через гидротрансформатор. Для эффективного деления крутящего момента установлен механизм свободного хода, это позволяет экономить топливо и уменьшает нагрев при малой нагрузке.

На Д9Р установлена планетарная 3-скоростная коробка передач, работающая в обоих направлениях. Муфты трансмиссии изготовлены из запатентованного материала F37 и имеют масляное охлаждение. В механизме поворотов применяются бортовые фрикционы и тормоза. Такая конструкция обеспечивает хорошую маневренность и легкое управление 50-тонного бульдозера.

Высокопрочная рама изготовлена из коробчатого профиля. В части, которые подвергаются наибольшим нагрузкам, встроены литые детали из стали. Отвал крепится к раме при помощи стабилизатора Tag-Link.
