Легендарный трактор Кировец К-701 технические характеристики

Особенности конструкции двигателя

Отличительная черта данного мотора – компоновка цилиндров V12. Некоторые думают, что ЯМЗ-240 был создан из двух спаренных шестицилиндровых ЯМЗ-236. Однако, никакого отношения 240-й к нему не имеет. Этот агрегат создан на базе 8-цилиндрового ЯМЗ-238. Инженеры не только добавили к нему 4 цилиндра, но и изменили угол их развала. Также были применены новые опоры коренных шеек коленвала. Цилиндры располагались в 2 ряда под углом в 75 градусов. Ряды были смещены на 3,5 сантиметра относительно друг друга. Благодаря такому способу расположения цилиндров, инженерам удалось снизить массу двигателя до 1790 килограмм в снаряженном состоянии. Также в моторе использовалось 39 литров масла и 35 литров охлаждающей жидкости.

Для успешного запуска трактора в зимнее время предусмотрена система комплексного подогрева топлива и двигателя. Это позволяло использовать технику в самых отдаленных широтах страны.

Видео трактора К-701

Выпуск К-701 был налажен на Ленинградском тракторном заводе, который в 1924-ом году создал первый советский трактор. Необходимость разработки большого и мощного трактора возникла в СССР в 60-х годах. Тогда наибольшее распространение получили модели ДТ-75 и ДТ-54 с мощностью 75 и 54 л.с. Они отлично подходили для некрупных полей, но на целине выглядели слабовато. Советские конструкторы решили создать уникальную модель большой мощности в кратчайшие сроки. В 1963-ем году появился «трактор-богатырь» К-700, а в 1972-ом году на смену ему пришел К-701.

«Кировец» мог в одиночку обработать за час до 2 гектар пашни и заменял сразу три ДТ-54. Благодаря новому трактору удалось повысить производительность труда и сократить затраты на топливо. К-701 помимо сельскохозяйственного применения использовали как тягач или бульдозер. Модель работала с 53 навесными агрегатами, а большие колеса увеличивали ее проходимость на полях. На шоссе «Кировец» разгонялся до 35 км/ч.

Как использовать “Кировец” К-9000 в сельском хозяйстве

Новые трактора совсем недавно начали выпускаться предприятием, а поэтому пока практически невозможно найти тех, кто мог бы поделиться опытом работы на новых “Кировцах”. Еще одним фактором низкой популярности машины считается ее очень высокая цена, в связи с чем даже владельцы крупных фермерских хозяйств не всегда могут позволить себе их покупку.

Но, тем не менее, характеристики К-9000 делают его желанным приобретением для каждого фермера. “Кировец” – это мощный трактор, обладающий высокой проходимостью, что позволяет его использовать для проведения работ на грунтах с повышенной влажностью. О качестве трактора также свидетельствует и то, что практически все его узлы, агрегаты и системы изготавливаются лучшими мировыми брендами, что значительно повышает его надежность, продлевает эксплуатационный сорок и повышает технические характеристики

При изготовлении трактора особое внимание конструкторы уделили комфортной работе оператора

Тем не менее, если реально взглянуть на некоторые из достоинств машины, то они превращаются в существенные недостатки.

Однако, если не вдаваться в подробности, то использование “Кировца” может значительно ускорить и упростить проведение большинства сельскохозяйственных работ. Один К-9000 может заменить сразу несколько тракторов других производителей.

К-9000 характеризуется высокой проходимостью, что значительно расширяет возможности его использования. Трактор предназначен для вспашки загонными и оборотными плугами, глубокого рыхления, культивации и лущения, боронования, посева с использованием механических и пневматических сеялок, обработки грунта и внесения удобрений.

Кроме этого, К-9000 может эффективно использоваться при транспортировочных, планировочных, землеройных работах, а также мелиорации, трамбовке и снегозадержании. Применять эту машину можно круглый год, так как ей не страшны самые суровые условия.

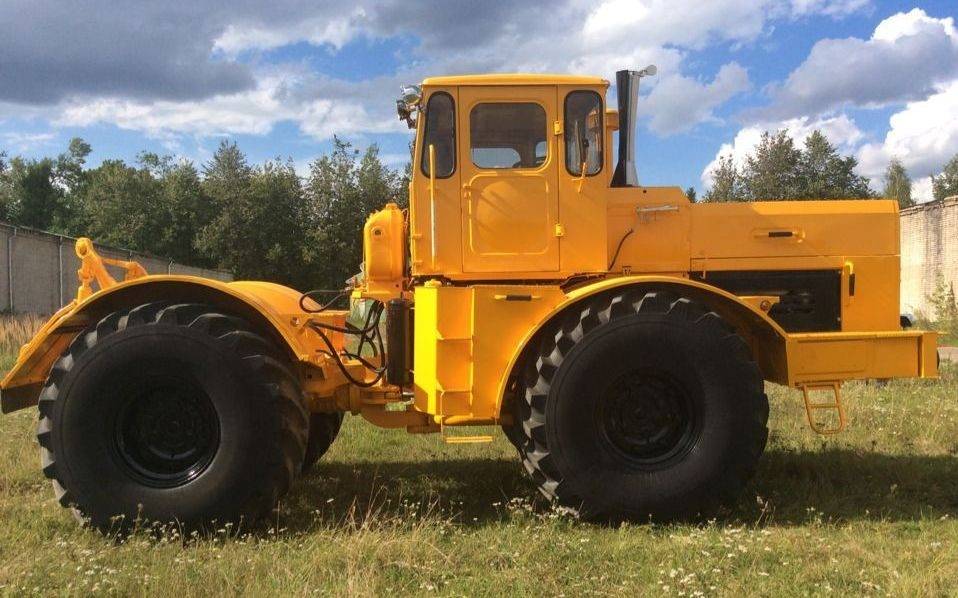

Второе поколение. Трактор К-701

Выпускался «Семисотый» вплоть до 1975 года, за это время было собрано 100 000 тракторов. С этого момента завод приступил к массовому производству энергонасыщенных машин второго поколения, представителем которого и является герой нашего повествования К-701.

Машины второго поколения проектировались уже под другой 300-сильный двигатель и был по сути абсолютно новой машиной, с измененной конструкцией полурам теперь для демонтажа промежуточного карданного вала не требовалось их разъединение, а база увеличилась с 3050 до 3200 мм.

Были применены более широкие колеса, что привело к снижению давления на почву. Появился второй топливный бак. Был доработан дизайн, машина обрела более современный вид.

Но на начальном этапе, по причине того, что Ярославский моторный завод не справлялся с большим количеством заказов на 300-сильный ЯМЗ-240Б т.к. этот же двигатель использовал БелАЗ и железнодорожники, на новый «Кировец» ставили 200-сильные ЯМЗ-238НБ с предыдущей модели, эта модификация получила название К-700А.

К-701 и К-700А долгое время выпускались параллельно, до тех пор, пока Ярославский завод не освоил необходимые объемы нового ЯМЗ-240Б и 701-й ни стал основным продуктом.

Именно К-701 стал самой массовой и знаменитой машиной в своем классе. Их покупали не только социалистические страны в которых было сильно влияние СССР, но и вполне успешно шли на экспорт в Австралию, Италию, Канаду и даже в США!

Характеристики трактора К-701

Модель оснащается дизельным мотором ЯМЗ-240БМ2 с мощностью в 300 л.с. Трактор имеет следующие габариты: длина — 6,4 м; ширина — 2,9 м; высота — 3,68 м. Дорожный просвет равен 43 см. Минимальный радиус разворота — 7,2 м. Имеет трактор К-701 вес с рабочим оборудованием в 13,7 тонн. Номинальная масса равняется 11,45 тоннам. Максимальная скорость передвижения техники составляет 35 км/ч. Модель оснащена механической коробкой передач. Число скоростей движения вперед — 12, назад — 8. Стандартно на технику устанавливается трехточечная сельхознавеска с гидроприводом. Выделяют трактор Кировец К-701 технические характеристики, обеспечивающие быстрое и качественное выполнение любых сельскохозяйственных задач. Не менее продуктивной является модель К-744.

Производительность модели

Прочная рама, оригинальная конструкция модели обеспечили ее повышенную грузоподъемность в 5,5 тонн. Мощный трактор К-701 относится к тяговому классу 5.

Широкий спектр навесного оборудования, устанавливаемого на модель, позволяет использовать его как для подготовки грунта к посадке культур, так и быстро очистить поросшие сорняками территории перед разработкой и планировкой.

Устройство техники

Примечательным в модели стала возможность отключения/включения заднего привода. Благодаря такой особенности техника была устойчивой на любых грунтах. Устанавливался на трактор К-701 новый механизм поворота. Шарнирное соединение полурам позволило снизить радиус разворота, облегчить выполнение маневров при переезде на следующие гряды на поле. Задняя полурама дополнена специальной скобой, позволяющей соединить рабочий транспорт с самим оборудованием.

Отличительные особенности

Выгодно выделяется техника от аналогов низкой ценой. Качественная и продуманная сборка гарантирует повышенную производительность и простоту управления трактором. К другим плюсам модификации относятся:

  • хорошая проходимость;
  • вместительный топливный бак — 450 литров;
  • наличие функции предпускового прогрева двигателя;
  • корректная работа в любых температурных условиях;
  • низкое потребление топлива (расход составляет 272 г/кВт в час);
  • практичное оснащение кабины (отопление, вентиляция, подрессоренное кресло).

Модель хорошо переносит работу, как при повышенных температурах, так и в холода. Может применяться для решения коммунальных задач в черте крупных населенных пунктов.

Технические характеристики

Какие же технические особенности присущи трактору типа кировца к 701? Описание основных из них рассмотрим ниже:

  • трактор оснащён двенадцатицилиндровой силовой установкой ЯМЗ-240Б;
  • используемое горючее — дизельное топливо;
  • мощность двигателя составляет 220 киловатт;
  • расход топлива — 60 литров в час;
  • стандартный вес машины достигает 11,450 тонны;
  • масса техники, укомплектованной навесным оборудованием, составляет 13,750 т;
  • число передач: вперёд — 16, назад — 8;
  • максимальная скорость: вперёд — 33,8 и назад — 24,3 километра в час;
  • класс техники по тяговому усилию — 5;
  • грузоподъёмность навесного оборудования составляет 5,50 т;
  • емкость фронтального ковша — 2,0 кубического метра;
  • высота разгрузки — 3,0 м;
  • габариты трактора: длина — 6,820 метра, ширина — 2,850 м, высота — 3,685 м;
  • радиус поворота достигает 7,20 м;
  • ширина колеи — 2,115 м;
  • дорожный просвет — 0,43 м;
  • объем топливного бака составляет 320 литров;
  • машина способна преодолевать брод до 0,80 м.
13 400 кг
55 кН
640 л430 мм
2 115 мм
7 200 мм
3 200 мм
800 мм
10 лет
Масса13 400 кг
Габариты: длина/ширина/высота6 382/2 850/3 685 мм
Максимальный расход горючего60 л/час
Радиус поворота7,2 м
Дорожный просвет430 мм

Следует отметить, что трактор к 701 имеет технические характеристики, позволяющие ему сегодня быть востребованным на многих промышленных предприятиях и строительных площадках страны.

Двигатель

На тракторе К-701 установлен 300-сильный, четырехтактный, двенадцати цилиндровый двигатель ЯМЗ-240БМ с водяным охлаждением. Оригинальным решением в конструкции стали: туннельный тип блок-картера, роликовые подшипники качения на коленчатом валу, а также управление гидромуфтой привода вентилятора осуществляется с помощью механизма с термоэлементом золотникового типа вместо классического термостата на предыдущем двигателе.

Всасываемый воздух очищается комбинированной, двухступенчатой системой. Грубая или первичная очистка происходит с помощью фильтров циклонов, вторичная через четыре кассетных фильтра из пористого картона. Система охлаждения жидкостная закрытого типа с компенсирующим контуром, циркуляция жидкости в системе принудительная. Трактор изначально укомплектован предпусковым подогревом для облегчения пуска двигателя при отрицательных температурах. Система электропуска двигателя обеспечивает его запуск без подогрева при температуре до -10 градусов. Если температура ниже следует воспользоваться системой предпускового подогрева.

Трансмиссия

Коробка передач была унифицирована с трактором 700-й модели. Отличительная черта данной КПП – отсутствие муфты сцепления. Эту функцию выполняла педаль слива масла в гидросистеме. Сама трансмиссия имела 16 скоростей с прямозубыми шестернями. В коробке – 4 гидравлических передачи, две нейтральных и 4 механических. Первые и последние имели делитель (режим «повышенная» или «пониженная» передача). Также коробка включала в себя 8 задних скоростей. За счет фрикционов переключение передач производилось без потери мощности. Скорости включались путем перенаправления потока масла. Для чего в этой трансмиссии реализованы две нейтральные передачи? Первая нейтраль притормаживала вал с фрикционами и работала как ручник, поэтому она включалась только после полной остановки трактора. Вторая нейтраль отключала гидравлический поток масла, что позволяло переходить на одну из четырех механических скоростей.

Электрика

Для запуска двигателя предусмотрен электростартер, мощность которого составляет 8 кВт. Стартер, в свою очередь, запитан от двух аккумуляторов. Для аккумуляторов предусмотрена возможность переключения параллельного и последовательного соединений.Для получения постоянного тока имеется трёхфазный генератор, дополненный выпрямителем. От него питаются системы вентиляции и обогрева, внутренние и внешние осветительные приборы.

Характеристики К-700

К-700 огромен и широк, и все же его главная особенность не размер, а двойная рама: передняя и задняя. На передней установлено практически всё: кабина, КПП, передний мост, двигатель и два топливных бака, интегрированных в крылья, общим объемом топлива 320 литров (есть еще бак для масла). Задняя рама не так монументальна – ещё один мост и встроенная аппаратура.  Всё навесное оборудование, что можно повесить на Кировец, вешается назад.

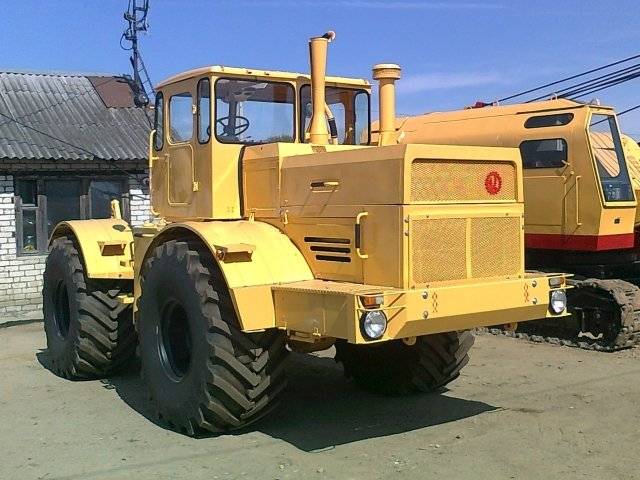

Трактор “Кировец” К-700 на фото


Еще одной особенностью Кировца является отсутствие рессор.

Рамы между собой соединены шарнирным механизмом. Он также уникален: представляете, какая на него идет нагрузка, сколько он тонн выдерживает? Хоть лыжи сзади поставь – он поедет, так как всё самое главное скомпоновано в головной части трактора. И главное в этой конструкции это даже не мотор, а коробка передач, с конструкторской точки зрения, очень передовая изящная штука, хоть и размером огромная.

Коробка передач К-700

На тракторе нет муфты сцепления. Вместо неё есть педаль слива – падение давления в гидросистеме. Коробка передач механическая, 16-ти скоростная, имеет 4 режима, с гидравлическим управлением, четырьмя фрикционами и механическим управлением с зубчатыми муфтами. Для управления коробкой передач используются два рычага: первый рычаг включает скорости: рабочую, транспортная, задняя; а второй рычаг переключает режимы: 1-й, 2-й, 3-й и 4-й.

Коробка переключения передач К-700 на фото

Особенность коробки К-700 – она предназначена для переключения скоростей без потери мощности за счёт фрикционов. Ну чем не танк?

Тут всё гидравлически и вакуумно продумано. Мало того, что можно тормозить коробкой, есть еще очень хорошие вакуумные тормоза – 13 тонн замедляются предсказуемо понятно, и не ощущаешь совсем массы.

Двигатель К-700

Двигатель К-700 огромный как у танка, ЯМЗ 240 – дизельный V12. Рабочий объем более 22 литров, максимально возможная мощность – 360 лошадиных сил; 1900 оборотов в минуту, максимальный крутящий момент – 1240 ньютон-метров.

Двигатель трактора Кировец К-700 на фото

Блок цилиндров двигателя К-700 чугунный, количество рабочих тактов 4; топливо подается во впускную систему под высоким давлением. Весит данный двигатель аж 1700 кг.

Кабина

Чтобы попасть, а, вернее, залезть в кабину, придется приложить некоторые усилия. Про кабину К-700 говорят “сидишь как на русской печке, а свободно как в квартире”.

Кабина К-700 на фото

Приборы сгруппированы на приборной панели слева: давление масла, давление в системе, моточасы, обдув, дворники – впечатление такое, что сидишь в салоне автомобиля. Водительское кресло – на рессорах с регулировкой. Регулируется также и рулевая колонка.

Знаете ли Вы, почему на сельхозтехнике водительское место всегда расположено справа? Всё очень просто: паханное поле справа, и водителю удобнее следить за пашней.

Особенности устройства машины

Трактор К-700 Кировец является базовой моделью для всего семейства. Помимо мощности двигателя он обладает особой конструкцией самой машины, не похожей на обычные трактора. Кировец состоит из двух частей – передней и задней. Кабина, двигатель, коробка, ведущий мост, топливные баки, масляные ёмкости – да по сути весь трактор – закреплены на передней раме. Кстати, рессоры тоже установлены только на передней части машины. Задняя представляет собой рамную конструкцию с подключаемым мостом, гидроразъёмами и креплением для навесного оборудования.

Объединяет эти две как бы независимые конструкции шарнирно-сочленяемый узел. Именно узел, а не просто соединение. Поскольку помимо смещения в горизонтальной плоскости для выбора направления движения, он даёт определённую свободу перемещения по вертикали. Благодаря этому, в отличии от использования рулевого управления, передние и задние колёса трактора идут след в след по одной колее.

Среди особенностей, правда только первых тракторов Кировец, стоит отметить форму капота и радиаторной решётки, топливные баки за кабиной и труба воздушного фильтра, которая на современных машинах расположена в правом заднем углу кабины, а на К 700, К-701 и других модификациях размещалась на капоте. Ещё, в отличии от других колёсных тракторов СНГ, у Кировцев равновеликие колеса, способные к тому же работать при низком давлении.

Недостатки

Большая масса трактора нарушает структуру поля при проведении сельскохозяйственных работ. Несмотря на то, что К-701 оснащён шинами низкого давления, избавится от этой проблемы конструкторам не удалось.

Технические характеристики машины говорят о том, что техника может работать в условиях наклона грунта до 18 градусов. Это не совсем соответствует действительности. При работе на неровном грунте, были замечены опрокидывания машины набок.

Установленный на передней полураме двигатель в некоторых случаях затрудняет проходимость машины. Для того чтобы завести двигатель зимой, нужно прогревать его не менее 30-40 минут, и это при наличии системы холодного запуска.

Но даже значительные недоработки не влияют на популярность этой машины. Эта техника уже свыше 30 лет является самой востребованной на отечественном рынке сельскохозяйственной техники.

Один в поле воин! Плюсы и минусы модели

К неоспоримым преимуществам трактора следует отнести:

  • выносливость и надежность;
  • неприхотливость в обслуживании;
  • ремонтопригодность, обеспеченная простотой конструкции;
  • продолжительный срок службы.

Недостатков у машины не так уж и много:

  • двигатель ТС значительно выступает вперед, это повлекло за собой уменьшение проходимости.
  • Высокий риск опрокидывания во время езды по поверхности с большими неровностями.
  • Внушительное давление на почву, что заметно усложняет проведение некоторых сельскохозяйственных работ (правда, этот недостаток превращается в достоинство, когда возникает необходимость обработки болотистых грунтов).

АО «Петербургский тракторный завод»: вехи истории Кировца

Сейчас одно их крупнейших машиностроительных и металлургических предприятий России — АО «Петербургский тракторный завод» — успешно продолжает работу в современных рыночных условиях. В группу компаний входит более 20 дочерних предприятий. В своей деятельности многопрофильный холдинг опирается на 200-летний опыт и современные технологии, производя мощные колесные тракторы, буровую технику, турбогенераторы для ледоколов, металлургическую продукцию, оборудование для тепло- и гидроэнергетики.

За все время работы на заводе было выпущено более 480 тыс. Кировцев. Теперь отечественный производитель энергонасыщенных тракторов и лидер по поставкам дорожной техники выпускает уже 8-ое поколение легендарных тракторов, совершенствуя их технические характеристики и отмечая каждый знаменательный шаг в истории Кировца.

  • 1962 год: первый трактор 1-го поколения К-700 210-220 л.с «Кировец» покинул сборочный цех;
  • 1975 год: выпуск тракторов 2-го поколения К700А (220-235 л.с.) и К 701 (300 л.с.);
  • 1985 год: 3-е поколение «Кировцев» К-701М (335 л.с) и К-701 М1 (350 л.с.) с увеличенной мощностью;
  • 1995 год: завод производит более комфортные тракторы 4-го поколения К-734 (250 л.с.) и К-744 (350 л.с.) с улучшенными техническими характеристиками;
  • 2000 год: глубокая модернизация и выпуск первых тракторов 5-го поколения: К-744Р (300- 428 л.с.) для отечественного рынка и опытная партия К-745 (428 л.с.);
  • 2001 год: завод полностью перешел от производства моделей К-700, К-701 и К-703 к серийному производству К-744Р (250/ 300/ 350 л.с.);
  • 2008 год: разработана конструкторская документация и собраны опытные образцы сельскохозяйственного трактора 6-го поколения К-9000 (354-516 л.с);
  • 2012 год: линейка тракторов пополнилась супермощной моделью К-9000, незаменимой на трудоемких сельскохозяйственных, транспортных и погрузочно-разгрузочных работах в регионах со сложным рельефом и погодно-климатическими условиями;
  • 2014 год: глубокая модернизация 7-го поколения КИРОВЦЕВ К-744Р (300-428 л.с.);
  • 2016 год: сконструирована и запущена в производство автоматизированная коробка передач нового поколения Т5 с системой управления КОМАНДПОСТ;
  • 2017 год: завод отметил 55-летний юбилей легендарной серии тракторов «Кировец»;
  • 2020 год: выпуск КИРОВЦЕВ 8-го поколения — обновленной линейки энергонасыщенных тракторов К-7М. Начало серийного производства К-5 (250 л.с.) для хозяйств площадью до 2000 га;
  • 2022 год: в июле 2022 года исполнится 60 лет со дня выпуска первого серийного трактора К-700.

Производственная площадка Петербургского тракторного завода

Старейшее машиностроительное предприятие России стало одним из самых современных. На техническое переоснащение завода высокотехнологичным оборудованием и НИОКР с 2015 г. инвестировано более 10 млрд руб. 5 млрд вложений предусматривает инвестиционная программа 2019-2021 гг. 4 млрд российских руб. затрачено на реконструкцию цехов и производственных линий АО «Петербургский тракторный завод», в которых сосредоточен весь цикл производства тракторов и вспомогательные службы.

Предприятие активно принимает участие в государственных программах поставки техники в хозяйства через ОАО «Росагролизинг», по Постановлению Правительства РФ № 1432.

Трактор К-9000: технические характеристики

Как видно из таблицы ниже, все модели К-9000 имеют схожие технические характеристики. Единственный параметр, который является индивидуальным для каждой модели К-9000, – это мощность двигателя.

Модель серииК-9360К-9400К-9430К-9450К-9520
Длина7350 мм7350 мм7350 мм7350 мм7350 мм
Ширина2875 мм2875 мм3070 мм3070 мм3070 мм
Высота3720 мм3720 мм3710 мм3710 мм3710 мм
Максимальная масса24 т24 т24 т24 т24 т
ДвигательMercedes-Benz OM 457 LAMercedes-Benz OM 457 LAMercedes-Benz OM 457 LAMercedes-Benz OM 457 LAMercedes-Benz OM 502 LA
Крутящий момент1800 Н/м1900 Н/м2000 Н/м2000 Н/м2400 Н/м
Мощность (л.с / кВт)354 / 260401 / 295401 / 295455 / 335516 / 380
Количество цилиндровР-6Р-6Р-6Р-6V-8

«Кировец К-424»

«К-424» – это новая модель, официально представленная на рынке и поступившая в продажу с августа 2017-го года. Трактор стал дебютом предприятия в новом для него классе (ранее Кировский завод выпускал трактора только 5-8 тяговых классов).

По замыслу создателей, «К-424» должен стать родоначальником нового семейства «К4»: сельскохозяйственных тракторов 3-4 тяговых классов. Это отвечает стратегии производителя: расширять модельный ряд, подстраиваясь под актуальные потребности потенциальных покупателей продукции.

Конструкционно «К-424» представляет собой полноприводной сельскохозяйственный трактор общего назначения, построенный на традиционной для всех машин марки шарнирно-сочленённой раме. Позиционируется как универсальный трактор для фермерских хозяйств с пахотными площадями от 500 до 2000 гектар.

Отмечается, что «К-424» вписывается и в агротехнологии более крупных холдингов и землепользователей – всюду, где нужно решать задачи частых перегонов на удалённые поля по дорогам общего пользования; обработки мелкоконтурных полей. Применим для осуществления полного спектра работ по основной и предпосевной обработке почвы; посеву и защите растений; на транспортных и вспомогательных работах.

При эксплуатационной массе в 10 тонн трактор обладает грузоподъёмностью задней трёхточечной навески в 6 тонн. В качестве дополнительной опции, может оснащаться передней навеской, маятниковым прицепным устройством, тягово-сцепным устройством лифтового типа.

База «К-424» составляет 3,19 м; общая длина – 6,96 м; ширина – 2,54; высота – 3,505 м. Ширина колеи – 1,93 м. Размер шин: 23,1R26.

Оснащается рядным шестицилиндровым дизельным двигателем «ЯМЗ-53625», четырёхтактным, жидкостного охлаждения, с турбонаддувом, с промежуточным охлаждением наддувочного воздуха, с электронным управлением – системой питания «CommonRail».

Рабочий объём данного мотора составляет 6,65 л, номинальная мощность – 240 лошадиных сил (или 176 кВт). На тракторе «К-424» установлено два топливных бака по 250 литра каждый.

На трактора «К-424» устанавливается автоматическая коробка перемены передач с блокировкой гидротрансформатора и электрогидравлическим переключением передач как в автоматическом, так и в ручном режимах. Количество передач: 6 вперёд и 3 назад.

Трактора оснащаются мостами с самоблокирующимися дифференциалами. В состав моста входят унифицированные колесные редукторы планетарного типа. Передний ведущий мост находится на продольных полуэллиптических рессорах с телескопическими гидравлическими амортизаторами. Задний ведущий мост закреплен жестко. Тормоза –дисковые, с пневмогидравлическим приводом.

Кабина трактора «К-424» оснащена современной системой управления  «Командпост 2» –теперь джойстик управления автоматической КП, кнопки управления EHR, навеской и четырьмя гидролиниями расположены на подлокотнике подрессоренного сиденья. Кабина обладает высокой степенью вибро- и шумозащищённости, оснащена производительной климатической системой.

Цена нового трактора «Кировец-424» в 2018 году составляет 5 200 000 рублей.
