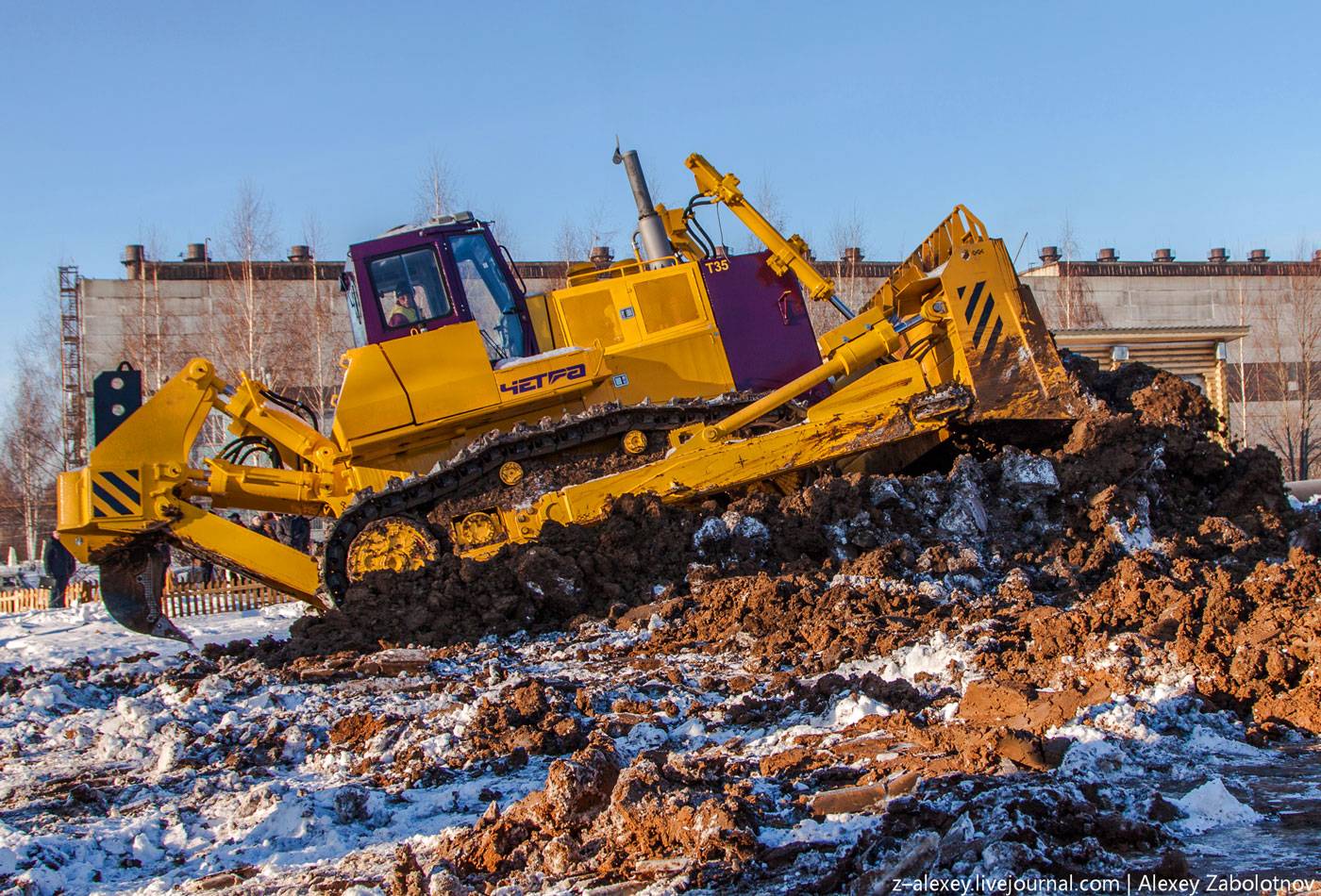

Бульдозер ЧЕТРА Т35 технические характеристики

Преимущества и недостатки данных моделей бульдозеров

Достоинствами техники Т 35 являются производительность с высокими показателями, универсальность, безопасность. Кроме этого выявлены следующие отличительные характеристики:

  1. Маневренность.
  2. Быстрота движения.
  3. Вездеходность.
  4. Низкий топливный расход.
  5. Оснастка аварийными индикаторами.
  6. Различная комплектация.
  7. Крепкое основательное устройство.
  8. При работе с машинами имеются и недостатки.

Обязательно почитайте: Технические характеристики трубоукладчика Komatsu:

Критичных недостатков нет, но дополнительное внимание в процессе эксплуатации техники следует уделять трансмиссии, потому как масло перегревается в случае интенсивной работы. Также актуальны цены на расходные материалы, ремонт, запчасти – они высокие, что бьет по карману

Бульдозер Т-35: технические характеристики

Две его модификации Т 35 и Т 3501 практически не отличаются друг от друга и состоят из следующих технических особенностей:

Двигатель

Мотор – 12-ти цилиндровый, топливо-дизельное. Система движка четырехтактная «жидкость-воздух» с турбонаддувом и охлаждением 850.10. Производитель – Ярославский моторный завод. Объем — 25,86 литра, мощность до 520 лошадиных сил. Также используется 4-хцилиндровый мотор с системой «воздух-воздух», объемом 18,9 литра. Полнопоточный фильтр очищает масло. Теплообменник работает на жидкостно-масляном механизме. Система впрыска топлива осуществляется автоматически и диагностирует состояние двигателя.

Ходовая часть

Подвеска – вынесенная полужесткая ось уменьшает нагрузку на ходовую часть. Семь опорных катков с каждой стороны поддерживают и направляют колеса. Уплотнения на колесах имеют конусную форму. Гусеницы натягиваются с помощью шприца со смазкой. Механизм сборный, который уплотняется с целью задержки смазки в шарнирах. 42 башмака шириной 65 см шагают с расстоянием 25 сантиметров. Высота зацепа грунта – 9 см.

Обязательно почитайте: Технические характеристики бульдозера Четра т11

Комплектация для рыхления

Условия работ по рыхлению отличаются, поэтому разное количество зубьев устанавливается по каждой конкретной ситуации. Производительной спецтехники зависит от угла гидравлической системы наклона одного-трех зубьев, каждый из которых весит до 6830 кг. Максимальная глубина, способную выдавать рыхлительная техника составляет от 90 до 154 см, отрыв – до 50 т, просекание – до 20 т.

Коробка передач

Высокий крутящий момент позволяет с легкостью работать на бульдозере. Все действия управляются одним рычагом. КП с редуктором оборудованы в заднем мосту и имеют по 3 скорости заднего, переднего хода машины. Гидротрансформатор, соединенный с коробкой передач шпицевой муфтой с аналогичной на моторе, КП – с карданной передачей.

Гидравлика

Три шестеренчатых насоса обеспечивают производительность 500л/минуту при оборотах мотора 1900/минуту. Два золотниковых распределителя поднимают, изменяют угол наклона зубьев, а также обеспечивают перекос отвала.

Отвал

Размеры SU-отвала составляют 4710*2210 мм, объем помещаемого грунта – 18,5 кубических метра. Максимальный отрыв от земли – 1,7 метра. U-отвал по параметрам составляет чуть меньше.

Кабина

Вмещает одного человека, удерживается при помощи резиновых амортизаторов. Имеет широкую панораму, системы вентиляции, отопления, охлаждения, акустическую конструкцию, поглощающую шум. Сиденье регулируется по параметрам водителя. Кабина оснащена не только необходимыми условиями для работы шофера, но и важными для функционирования машины в целом кнопками регулировки, диагностики устройства.

Общее описание

Рассматриваемые машины комплектуются стандартно: силовой агрегат находится спереди, а кабина водителя — сзади. Гидростатический двухконтурный привод дает возможность контролировать позицию и скорость отдельно на каждом колесе. Подобная конструкция позволяет перемещаться и совершать развороты плавно, чего нельзя гарантировать с обычной механической трансмиссией.

Тизерная сеть

Управляется бульдозер «Либхер» при помощи одного рычага, отвечающего за движение, развороты и торможение. Это гарантирует снижение нагрузки на оператора, позволяя полностью сосредоточиться на рабочем процессе. На всех модификациях техники указанной марки применяются различные версии системы «Литроник» (Litronik), отвечающей за управление всеми узлами машины, оптимальное распределение между скоростными показателями и тяговым усилием.

УСТРОЙСТВО

Уникальная конструкция ходовой части с вынесенной осью качания тележек и трехточечной подвеской полужесткого типа способствует повышению тягово-сцепных показателей и улучшению условий работы. Направляющие колеса и опорно-поддерживающие элементы бульдозера имеют самоподжимные уплотнения «конус двойной». Для точного натяжения ленты применяется шприц со специальной смазкой. В ЧЕТРА Т35 используются стандартные гусеницы с 1 грунтозацепом.

Характеристики ходовой части:

  • число башмаков – 42;
  • ширина базовых башмаков – 650 мм;
  • шаг звена гусеничной цепи – 250 мм;
  • высота грунтозацепов – 90 мм;
  • площадь поверхности соприкосновения гусениц с грунтом – 4,67 кв.м;
  • удельное давление на грунт – 1,31 кгс/кв.см;
  • количество опорных катков (с каждой стороны) – 7;
  • количество поддерживающих катков (с каждой стороны) – 2.

Бульдозер оснащается непостоянно замкнутыми бортовыми фрикционами и постоянно замкнутыми тормозами, выполненными в формате многодисковых муфт в масляной ванне. Данные элементы отвечают за повороты и торможение.

Управление ЧЕТРА Т35 осуществляется при помощи гидромеханической трансмиссии собственного изготовления с реверсивной планетарной коробкой передач (диаметр муфт – 455 мм). Выбор передачи осуществляется при помощи рычага. Силовой блок бульдозера построен по аналогии с другими продуктами бренда и объединяет в своей конструкции согласующий редуктор, коробку передач и главную передачу. Максимальная скорость переднего хода составляет 13 км/час, заднего хода – 15,7 км/час.

  • 3 шестеренчатых насоса модели НШ-250, НШ-100 и НШ-10 (Россия). На поздние версии устанавливаются английские насосы David Brown Hydraulics. Общая производительность системы составляет 500 л/мин;
  • 2 золотниковых распределителя;
  • гидроцилиндры;
  • гидравлический бак с фильтрами;
  • предохранительный клапан с давлением срабатывания 20 МПа.

Кабина ЧЕТРА Т35 одноместная (устанавливается на амортизаторах). Конструкция обладает особой акустической защитой, поглощающей шум. Кресло водителя подрессорено и имеет настройки по весу и росту. Приборная панель оборудована индикаторами, оповещающими о неполадках в работе. В салоне устанавливается независимый отопитель, функционирующий на дизельном топливе. Для холодных условий работы предусмотрен комплект с теплым чехлом, подогревателем горючего и утеплителем кабины. В начальном исполнении кондиционер отсутствует (устанавливается по заказу).

Видео

Среди продуктов Чебоксарского завода Четра Т-25 считается самым большим. Более того, модель является рекордсменом во всем отечественном сегменте тяжелых бульдозеров. спецтехника применяется для транспортировки строительных материалов, бытового мусора, грунта на дистанцию до 300 метров с последующей погрузкой в транспорт. Четра Т-25 применяется в горнодобывающей отрасли, нефтегазовом и дорожном строительстве, в гидротехническом и городском хозяйстве и при выполнении объемных землеройных работ.

По своей конструкции Четра Т-25 схож с бульдозером Четра Т-11. Ключевым отличием является более экономичный и мощный двигатель. При выполнении сложных работ данная силовая установка обеспечивает повышенные тяговые характеристики. Поскольку основные элементы машины построены по модульной системе, обслуживание техники является несложным процессом.

Четра Т-25 обладает пониженным показателем давления на грунт и отличается большой производительностью, которая достигается за счет использования передовых технологических и конструкторских решений. спецтехника может эксплуатироваться при температуре от -50 до +50 градусов.

Бульдозеры Четра Т-25 пользуются большим спросом на отечественном рынке. Обусловлено это следующими особенностями:

  • многофункциональностью;
  • экономичностью в эксплуатации;
  • исключительной надежностью;
  • значительной маневренностью;
  • большой мощностью.

Чебоксарский завод предлагает бульдозер в многообразных комплектациях:

  1. Четра Т-25.01ЯБ-1 с отечественным мотором «ЯМЗ-8501.10», ТСУ и полусферическим отвалом;
  2. Четра Т-25.01ЯБР-1 с агрегатом «ЯМЗ-8501.10», однозубым рыхлителем и полусферическим отвалом;
  3. Четра Т-25.01ЯБР-1-01 с мотором «ЯМЗ-8501.10», трехзубым рыхлителем и полусферическим отвалом;
  4. Четра Т-25.01ЯБ-2 с двигателем «ЯМЗ-8501.10», ТСУ и сферическим отвалом;
  5. Четра Т-25.01ЯБР-2 с агрегатом «ЯМЗ-8501.10», однозубым рыхлителем и сферическим отвалом;
  6. Четра Т-25.01ЯБР-01 с мотором «ЯМЗ-8501.10», трехзубым рыхлителем и сферическим отвалом.

опять же доступны аналогичные модификации бульдозера с иностранной силовой установкой «Cummins QSX15-C440». Данные версии имеют индексы «01К1Б» и «01К1БР».

Устройство и особенности эксплуатации

ЧЕТРА Т 11 имеет модульную конструкцию систем и узлов, отличаясь при этом прочностью и большим ресурсом работы.

Ходовая часть представлена полужесткой 3-точечной подвеской, ось качания тележек которой вынесена для повышения тягово-сцепных свойств и сокращения ударных нагрузок. В бульдозере применяется одноразовая пожизненная смазка и уплотнения типа «двойной конус». Катки и направляющие колеса смазываются разово на заводе и последующего вмешательства не требуют. Гусеницы имеют сборный тип и состоят из нескольких частей со специальными элементами для контроля уровня смазки. Регулировка натяжения выполняется с применением шприца.

Характеристики ходовой части:

  • число опорных катков – 6;
  • число поддерживающих катков – 2;
  • ширина гусеницы (стандартное исполнение) – 510 мм;
  • шаг звена – 203 мм;
  • число башмаков – 39;
  • высота грунтозацепов – 65 мм;
  • общая площадь опорной поверхности – 2,668 кв.м.

Трансмиссия гидростатического типа включает несколько элементов: гидромоторы, контроллер управления, джойстики, бортовые передачи, редуктор и гидронасосы. Разработка трансмиссии осуществляется на немецком , что гарантирует высочайшее качество.

Для выбора скорости используется планетарная коробка передач с возможностью переключения под нагрузкой (3 передних и 3 задних скорости). Элемент включает муфты, функционирующие в масляной среде и выполняющие передаточную функцию. В обеспечении работы бульдозера задействован 3-ступенчатый гидротрансформатор, взаимодействующий с агрегатом посредством карданной передачи и упругой муфты. В состав гидротрансформатора входит редуктор, приводящий в действие насосы.

Торможение выполняется при помощи бортовых фрикционов, выполненных в виде муфт, работающих посредством гидравлики. Аналогичный принцип включения у стояночного тормоза.

В ЧЕТРА Т 11 применяется раздельно-агрегатная гидравлическая система с шестеренчатым насосом модели David Brown S1A6097. Производительность элемента достигает 163 л/мин. В качестве распределителя используется 4-секционный элемент Bosch Rexroth, состоящий из 3 рабочих и 1 клапанной секций. Предельное давление в гидросистеме составляет 20 МПа. Гидробак вмещает 85 л. Сварная конструкция позволяет выполнять внутреннюю механическую очистку.

Кабина бульдозера имеет специальную обивку со звукоизолирующими свойствами, резиновые амортизаторы снижают уровень вибрации в салоне. Двойное остекление увеличивает угол обзора. В кабине установлены принудительная вентиляция, отопительная система и дополнительный отопительный элемент. Опционально доступен кондиционер.

Форма панелей, элементов управления и внутренняя отделка отличаются современным дизайном и сделаны из качественных материалов. Они находятся близко к оператору и позволяют выполнять все необходимые действия с максимальным удобством. Педаль газа фиксируется в заданном положении, обеспечивая требуемые обороты мотора. Переключение передач и выбор направления (вперед или назад) осуществляется при помощи одного рычага. Слева от водителя находятся 2 маленьких рычага, которые управляют бортовыми фрикционами. Отдельно выделены рычаги для управления отвалом и рыхлителем. Водительское кресло имеет подрессоренную конструкцию и может настраиваться с учетом роста и массы оператора.

ЧЕТРА Т11 комплектуется оборудованием 2 типов:

  1. Для бульдозерных работ: отвалы различной формы (прямые, сферические, поворотные) с гидравлическим или механическим действием.
  2. Для рыхления грунта: рыхлители с различным числом зубьев (1,3 или 7).

Модификации

Завод выпускает 7 модификаций машин, отличающихся эксплуатационной массой, размерами и мощностью силовой установки:

  1. К категории машин малого класса относится Четра 11, оснащенный 6-цилиндровым отечественным дизелем ЯМЗ-236НД-2 или импортным аналогом Cummins 6,7-С204. Моторы развивают мощность 185-187 л. с. Трактор весит 20-23 т, работает с отвалами различной формы и рыхлителем.
  2. Бульдозер Четра Т 25 является представителем средней категории техники «Промтрактор».
  3. К тяжелым машинам относятся тракторы Т 35 и Т 40.

Т-20

Трактор оснащен полужесткой подвеской с вынесенной вперед осью тележек. Подобная схема обеспечивает снижение ударных нагрузок при движении машины. Опорные катки оборудованы подшипниковыми узлами с запасом смазки на весь срок службы. На технике применяются дизельные моторы ЯМЗ-238ДЕ2 или Cummins QSM 11, развивающие мощность 330 и 335 л. с. соответственно.

Бульдозеры оснащены реверсивной 3-скоростной трансмиссией планетарного типа, обеспечивающей переключение передач под нагрузкой. Дополнительно установлен гидротрансформатор, обеспечивающий передачу потока мощности от двигателя. На силовом агрегате установлена насосная станция импортного производства, имеющая производительность до 235 л/мин. Распределение потоков выполняется при помощи специального прибора, имеющего 5 индивидуальных секций.

Кабина машиниста закрытого типа, оснащена системой отопления и вентиляции с фильтром воздуха. По заказу устанавливается кондиционер. Управление коробкой передач и направлением движения осуществляется при помощи единого рычага.

Размеры Четра Т-20 и технические характеристики:

  • длина — 4605 мм;
  • ширина — 2696;
  • высота — 3885 мм;
  • масса машины (в зависимости от оснащения) — 33,25-34,22 т;
  • скорость передвижения вперед/назад — 11,1/14,2 км/ч.

Машина может работать с отвалами прямой или полусферической конфигурации, возможна установка углового устройства или поворотных отвалов с гидроприводом. На кормовой части машины имеются точки для монтажа рыхлителей различной конфигурации.

Т-25

Машина оснащается 2 типами силовых установок — отечественным 405-сильным дизелем ЯМЗ 8501 или импортным 419-сильным Cummins QSX 15. Оба варианта мотора комплектуются планетарной 3-ступенчатой трансмиссией реверсивного типа. Для передачи крутящего момента от двигателя используется гидротрансформатор. Ходовая часть включает в себя по 7 опорных катков на борт, ширина гусеницы составляет 610 мм.

Размеры Четра Т-25 и технические характеристики:

  • длина — 9140 мм;
  • ширина — 5262 мм;
  • высота — 4115 мм;
  • масса — 50 т;
  • давление на грунт — 1,2 кгс/см²;
  • вместимость топливного бака — 670 л.

На бульдозере используется раздельно-агрегатная гидравлика, включающая в себя 3 шестеренных насоса. Суммарная производительность установки составляет 390 л/мин при давлении 20 МПа. Запас жидкости, необходимой для работы гидравлической системы, размещен в отдельном баке. Емкость оборудована отстойниками и фильтрами, обеспечивающими чистоту масла. Машина предназначена для эксплуатации с отвалом сферической или полусферической формы, а также с рыхлителем.

Т-35

Бульдозер оснащается дизелями ЯМЗ 850 или Cummins QSK 19 с турбокомпрессором. Моторы развивают мощность 520 и 490 л. с. соответственно. Трансмиссия планетарного типа, обеспечивает по 3 передачи переднего и заднего хода. Передаточные отношения скоростей заднего хода немного выше, чем переднего. Между мотором и коробкой установлен гидравлический трансформатор, выполняющий роль сцепления.

На машине установлены 3 шестеренных насоса, обеспечивающих на номинальном режиме работы двигателя производительность 500 л/мин. В гидравлике имеется предохранительный узел, рассчитанный на давление 20 МПа. Управление навесным оборудованием ведется через 2 распределителя золотникового типа. Открытие и закрытие клапанов осуществляется при помощи сервоприводов. На бульдозере установлено 7 гидравлических цилиндров.

Габаритные параметры Четра Т-35 и технические характеристики:

  • длина — 9692 мм;
  • ширина — 4710 мм;
  • высота — 4165 мм;
  • ширина гусеницы — 650 мм;
  • высота грунтозацепов — 90 мм;
  • удельное давление — 1,19 кгс/см²;
  • масса снаряженной машины — 61,47 т;
  • вместимость отвала — 18,5 м³;
  • толщина срезаемого слоя грунта — 730 мм.

Т-40

Бульдозер оснащается только импортным двигателем Cummins QSK 19, развивающим мощность 590 л. с. Мотор оснащен турбокомпрессором, улучшающим эксплуатационные характеристики. Гидравлика машины имеет увеличенную до 550 л/мин производительность.

В состав оборудования входит полусферический отвал и однозубый рыхлитель. Иное оснащение для бульдозера весом 65,14 т не предусмотрено.

Бульдозер Четра T-25.01

Каталог деталей и отборочных единиц тракторов Т-25.01Я, ТМ-25.01Я. Запчасти Т-25.01 Каталог деталей и сборочных единиц тракторов Т-25.01Я, ТМ-25.01Я Каталог деталей и сборочных единиц навесного оборудования тракторов тягового класса 25

Трактор ОАО «Промтрактор» Т-25.01 обладает большой производительностью и предназначен для выполнения землеройных работ в строительной и горнодобывающей промышленности.

В зависимости от двигателя, установленного в тракторе Четра Т-25.01, различают две модели данного бульдозера: T-25.01 K (Дизельный двигатель Cummins КТА19-C420, оснащенный турбонаддувом и промежуточным охлаждением наддувочного воздуха) Т-25.01 Я (Дизельный двигатель жидкостного охлаждения ЯМЗ-8501.10 с трубонаддувом)

Коробка передач обеспечивает три скорости переднего и заднего хода. Переключение как направления, так и передач осуществляется одним рычагом. В единый силовой блок объединены коробка передач, согласующий редуктор и главная передача. Силовой блок установлен в корпус заднего моста. Гидротрансформатор соединяется с коробкой передач — карданной передачей, шлицевой муфтой с упругой муфтой, установленной на двигателе и закреплен на редукторе привода насосов.

ПередачаПередний ход Т-25.01 Я, км/чЗадний ход Т-25.01 Я, км/чПередний ход Т-25.01 К, км/чЗадний ход Т-25.01 К, км/ч
14,25,13,94,8
27,59,37,18,7
312,615,212,014,7

Тормоза представляют собой замкнутыми усилием пружин многодисковые муфты и снабжены масленым охлаждением под давлением. Тормоза не требуют регулировки в течение всего срока.

Бортовая передача состоит из двух ступеней: шестерни внешнего зацепления, остановленной коронной шестерней. Выполненная из секторов ведущая звездочка бортовой передачи крепится болтами, что делает более простой её замену. Подвеска бульдозера Четра Т-25.01 трехточечная полужесткая с вынесенной осью качания тележек. Подобная конструкция подвески обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему.

Гусеницы трактора Т-25.01 сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Шаг звена гусеницы составляет 250 мм, количество башмаков с каждой стороны — 39, ширина каждого башмака — 62 см, давление на грунт — 1,18 кГс/см2, площадь опорной поверхности — 4.00 м². Натяжение гусеницы регулируется шприцем с консистентной смазкой.

Общая масса бульдозера Т-25.01 с полной заправкой стандартной комплектации, составляет 47700 кГ. Объем топливного бака: 670 литров, системы охлаждения — 110 литров.

Кабина бульдозера Т-25.01 одноместная, оснащена тепло- и звукоизоляцией. Обеспечивается максимально возможная обзорность. Во избежание обледенения или же запотевания окон установлены двойные стеклопакеты. Работу оператора при работе в тяжелых климатических условиях облегчает установленная вентиляционная установка с калориферным обогревателем. Повышенную производительность бульдозерного оборудования обеспечивает большая емкость сферического отвала. Максимальное приближение отвала к капоту трактора Т-25.01 происходит в следствии использования диагональной тяги при передачи боковых усилий с отвала на левый лонжерон рамы. Емкость сферического отвала составляет 13,1 м3, полусферического – 11,4 м3, максимальный перекос – 10 градусов. Рыхлитель представлен двумя видами: однозубый и трехзубый.

ОтвалДлина отвала × Высота отвала, В × Н, мм × ммЕмкость отвала, м3Высота подъема над землей, ммЗаглубление отвала, ммНаиб. регулировка наклона (перекос), градМасса, кг
Сферический4500×170013.11425600106220
Полусферический4320×189011.41290690105560

В стандартную комплектацию трактора Т-25.01 входит регулируемое кресло оператора, воздухоочиститель, буксирный крюк, счетчик моточасов, ручная дроссельная заслонка, защита силовой передачи. Каталог деталей и узлов Т-25.01

Оснастка Четра Т35

Рабочая часть бульдозера — это отвал, объёмом 17 — 25 м³, непосредственно соприкасающийся с грунтом и передвигающий его под воздействием силы и собственного веса бульдозера. Конструктивно он различается как поворотный или не поворотный. Для расширения его полезной площади и увеличения прилагаемой нагрузки, используется диагональная механическая тяга, сообщающая энергию при боковом усилии работающего отвала к левому лонжерону. Это способствует сокращению расстояния между исполнительным органом и капотом машины, что значительно увеличивает силу прикладываемого машиной усилия на режущий нож отвала.

Входящие в комплект поставки отвалы, подразделяются на несколько различных видов и используются в зависимости от типа грунта, на котором проводятся землеустроительные работы:

  • Прямой отвал, имеет прямую форму металла по всей длине;

Полусферический, содержит небольшие боковые изгибы на самом конце листа с каждой стороны;

Сферический, при обзоре сверху, образует чашу в виде буквы U, в которой концы отвала, по сравнению с центром, наиболее удалены от бульдозера.

Выпускаются и дополнительные виды отвалов, расширяющие функциональность бульдозера Четра Т35 и сферу его применения:

  • Рекультивационный с формой, специально приспособленной для удаления плодородного слоя и транспортирования его к месту складирования в бурты;

Угольные и щеповые отвалы, предназначенные для перемещения топливных материалов;

Отвалы-корчеватели — имеют вид решётки с зубьями. Используется, чтобы извлекать из почвы крупные камни и выкорчёвывать пни. Возможно транспортирование их на небольшие расстояния.

Существует более десяти видов специализированных отвалов разнообразной формы и конструкции, уменьшающих время выполняемых работ.

Двигатель и трансмиссия

На бульдозер Четра Т35 установлен турбированный дизель компании Cummins серии QSK19-C25 с шестью, расположенными в один ряд, 159-и миллиметровыми цилиндрами с рабочим ходом поршня 159 мм. Двигатель с рабочим объёмом 19000 см³ способен создать крутящий момент в 2400 Нм и развить мощность в 540 лошадиных сил. В нём реализована маслоочистительная система, использующая полноточную фильтрацию и объёмный масляный радиатор-теплообменник, предназначаемый для его охлаждения.

Усиленная шестискоростная планетарная КПП имеет три передние и три задние скорости. Позволяет производить смену передач не снимая нагрузку. Снабжена 455 миллиметровыми муфтами, погружённые в масляную ванну с принудительной циркуляцией и передающими большой крутящий момент на дифференциал. Изменить направление движения и произвести переключение скоростей можно, используя один рычаг. Эта конструктивная особенность появилась после объединения согласующего редуктора с КПП в один блок, располагаемый в корпусе заднего моста. Принудительную циркуляцию масла обеспечивает шестерёнчатый НШ-100, подающий масло во фрикционные элементы и поддерживающий давление в 2.2 МПа.

Ходовая часть

Использование полужёсткой трёхточечной подвески совместно с выносом оси качания тележек позволило значительно снизить силу ударно-механических нагрузок на шасси и вывести бульдозер Т35 Четра в лидеры по тягово-сцепным свойствам в своём классе.Во всех четырёх поддерживающих и четырнадцати опорных катках, а также в механизмах направляющих колёс применены двойные самоподвижные конусные уплотнения, предназначенные сохранять смазку, заложенную на заводе, весь период использования техники.

Гусеницы сборного типа собраны звеньями с шагом 250 мм и отлитым грунтозацепом высота которого 90 мм, имеют опорную площадь 4.62 кв.м и распределённое грунтовое давление в пределах 1.2 кгс/см². Снабжены они специальными уплотнениями, удерживающими заводскую смазку, находящуюся в шарнирах и рассчитанную, как и в катках, весь срок гарантийного использования.

Общие размеры

Габаритная длина с отвалом, при общем весе в 60.5 тонны, составляет 10500 мм. Высота 4350 мм, а ширина (по ширине отвала) 4650 мм.

Устройство

Модульность функциональных узлов позволяет быстро и просто произвести техобслуживание или ремонт, значительно сократив время простоя. Снять и заменить деталь можно довольно быстро, особенно если обратиться к опытным специалистам.

ПередачаПередний ход, км/чЗадний ход, км/ч
14.15.1
27.59.1
312.715

Объем отвала играет немаловажную роль, т.к. именно от него зависит выработка машины. Для удобства и снижения нагрузки предусмотрены диагональные тяги. Они позволяют отвалу приближаться к капоту почти вплотную. Ее работа сводится к передаче боковой нагрузки на левую сторону (на лонжерон) от отвала к раме.

Для рыхления можно использовать оборудование с 1 или 3 зубьями. Т.к. процесс передачи усилия основан на гидравлике, то производительность Четра 25 значительно повышается.
