Двигатель
В стандартном исполнении ДЗ 171 комплектовался 4-тактным двигателем Д 160.01. На современном варианте (ДЗ 171.1) устанавливался аналогичный агрегат. В своем тяговом классе показатели бульдозера были одними из лучших. Для исключения сильного вибрирования техники использовался противовес, закрепленный с использованием особых болтовых соединений в нижней области машины.
В качестве общей системы охлаждения применялся жидкостный механизм с насосом центробежного типа. Для очистки воздуха применялась стандартная бумажная система фильтрации и мультициклонный прибор. Узлы позволяли удалять пыль и мелкие частицы в автономном режиме с большой эффективностью.
Бульдозер мог работать практически на любом типе горючего:
- на стандартном газовом конденсате;
- на дизеле;
- на керосине.
Мотор Д 160.01 оснащался 4 рабочими цилиндрами, блок цилиндров делали из чистого чугуна. В каждом блоке располагался 1 клапан на впуск и 1 клапан на выпуск. На стенках и перегородках блока крепились коленчатый и распределительный валы и валик декомпрессора. Справа от блока находились люки контроля подшипников и кронштейнов толкателей. Большая часть сборочных единицы и агрегатов силовой установки крепилась к блоку. Смесеобразование и сгорание происходило в камере, расположенной в днище поршня.
Система питания включала систему смазки, топливоподкачивающий насос, топливный насос с контролером оборотов, топливные фильтры, бак и форсунки.
Характеристики двигателя Д 160.01:
- рабочий объем – 14,5 л;
- номинальная мощность – 170 л.с.;
- номинальная частота вращения – 1250 об/мин;
- запас крутящего момента – 25%.
Средний расход топлива бульдозера составлял 14,5 л/час, топливный бак вмещал до 300 л горючего.
Выпуск модели ДЗ 171 завершился достаточно давно, и приобрести новый бульдозер не удастся. Купить технику можно у частных владельцев или в дилерских центрах. Здесь стоимость варьируется с учетом модификации, года выпуска и состояния:
- 1990-1993 год – 270-380 тысяч рублей;
- 1996-1999 год – до 600 тысяч рублей.
Стоимость машин после капитального ремонта составляет 720000-980000 рублей.
Двигатель
В стандартном исполнении ДЗ 171 комплектовался 4-тактным двигателем Д 160.01. На современном варианте (ДЗ 171.1) устанавливался аналогичный агрегат. В своем тяговом классе показатели бульдозера были одними из лучших. Для исключения сильного вибрирования техники использовался противовес, закрепленный с использованием особых болтовых соединений в нижней области машины.
В качестве общей системы охлаждения применялся жидкостный механизм с насосом центробежного типа. Для очистки воздуха применялась стандартная бумажная система фильтрации и мультициклонный прибор. Узлы позволяли удалять пыль и мелкие частицы в автономном режиме с большой эффективностью.
Бульдозер мог работать практически на любом типе горючего:
- на стандартном газовом конденсате;
- на дизеле;
- на керосине.
Мотор Д 160.01 оснащался 4 рабочими цилиндрами, блок цилиндров делали из чистого чугуна. В каждом блоке располагался 1 клапан на впуск и 1 клапан на выпуск. На стенках и перегородках блока крепились коленчатый и распределительный валы и валик декомпрессора. Справа от блока находились люки контроля подшипников и кронштейнов толкателей. Большая часть сборочных единицы и агрегатов силовой установки крепилась к блоку. Смесеобразование и сгорание происходило в камере, расположенной в днище поршня.
Система питания включала систему смазки, топливоподкачивающий насос, топливный насос с контролером оборотов, топливные фильтры, бак и форсунки.
Характеристики двигателя Д 160.01:
- рабочий объем – 14,5 л;
- номинальная мощность – 170 л.с.;
- номинальная частота вращения – 1250 об/мин;
- запас крутящего момента – 25%.
Средний расход топлива бульдозера составлял 14,5 л/час, топливный бак вмещал до 300 л горючего.
Выпуск модели ДЗ 171 завершился достаточно давно, и приобрести новый бульдозер не удастся. Купить технику можно у частных владельцев или в дилерских центрах. Здесь стоимость варьируется с учетом модификации, года выпуска и состояния:
- 1990-1993 год – 270-380 тысяч рублей;
- 1996-1999 год – до 600 тысяч рублей.
Стоимость машин после капитального ремонта составляет 720000-980000 рублей.
голоса
Рейтинг статьи
Эксплуатация и ремонт
На основе чего был создан бульдозер ДЗ-171? Т-170 – трактор, являющийся прототипом для описываемого агрегата. В связи с этим ДЗ-171 получил целый ряд преимуществ, а именно:
- Простота конструкции, которая позволяет осуществлять ремонтные работы без использования дорогостоящих импортных специальных инструментов и средств.
- Большой собственный вес и мощнейший двигатель, что минимизировал конкуренцию для бульдозера в своем классе.
- Высочайшая степень проходимости по грязи, снегу, песку, бездорожью.
- Широчайшая ремонтная база, которая сохранилась со времен эпохи СССР и активно применяемая в наши дни.
- Отсутствие сбоев в работе при резких колебаниях температуры внешней среды.
- Низкая стоимость на запасные части и детали.
Из отрицательных моментов машины можно лишь отметить, что, поскольку она имеет гусеницы, при ее езде по асфальту последний трескается. Также в связи с тем, что бульдозер больше не выпускается, с каждым годом становится все труднее подобрать по-настоящему качественные комплектующие, однако на данный момент их на отечественном рынке еще большое количество.
Как показала многолетняя практика, конструкция бульдозера такова, что многие ремонтные работы способен осуществлять персонал с довольно низкой степенью квалификации и без специального образования.
Бульдозер ДЗ 110 был сконструирован на базе мощного гусеничного трактора
Сфера использования бульдозера ДЗ 110 распространяется на газовую и нефтедобывающую промышленность, строительство, ремонт дорог, лесное хозяйство и пр. Несмотря на неизбежное моральное устаревание, ДЗ 110 по-прежнему востребован. Отчасти это связано с возможностью эксплуатации бульдозера даже в условиях экстремально низких (до — 40) и экстремально высоких температур (+40), отчасти — с относительно низкой себестоимостью и простотой технического обслуживания.
Сам по себе бульдозер – всего лишь разновидность оборудования, которым снабжается базовый трактор, поэтому говорить о технических характеристиках бульдозера ДЗ 110, не упоминая при этом Т-170 (или его более раннюю форму Т-130), все равно, что обсуждать только корпус автомобиля. Размеры самоходного гусеничного трактора Т-170 без бульдозерного оборудования составляют (ДхШхВ, м.): 4,21×2,48х3,25; с бульдозерным оборудованием: 5,445×3,2×3,087. Ширина колеи гусениц трактора по наружному краю – 1,88м. Вместе с навесным оборудованием бульдозер весит порядка 15, 935т.
Бульдозер ДЗ 110 оборудован каркасной кабиной, установленной на виброплатформе, и удобным подрессоренным водительским сидением. Высота и угол наклона спинки регулируются. Возможна установка кондиционера.
4-х тактный дизельный двигатель жидкостного охлаждения Д-160 объемом 14,48л. обеспечивает бульдозеру мощность 170 л.с. при 1250 об/мин. Минимальный запас крутящего момента при резко возрастающих нагрузках составляет 25%. Более современные модификации ДЗ-110 предусматривают возможность замены двигателя на более мощный (180л.с. и 190 л.с.) ЯМЗ-236, Cummins или DEUTZ. Максимальное тяговое усилие трактора составляет 94 кН.
Бульдозерное оборудование (массой 2,02т.) состоит из следующих частей: ножа, отвала, винтового раскоса, гидроцилиндров и толкающего бруса. Бульдозер ДЗ 110 оборудованпрямым неповоротным отвалом шириной 3,2 м. и высотой 1,3м, с углом резания 55 град. Наибольшее заглубление отвала ДЗ 110 составляет 100 см. Максимальная высота, на которую может быть поднят отвал бульдозера, равна 1,02 м.
технические характеристики и расход топлива
Среди моделей отечественной спецтехники особое место занимает гусеничный бульдозер марки ДЗ-110. Несмотря на то, что машина снята с производства, она по-прежнему востребована, благодаря высоким показателям мощности, неприхотливости, ремонтопригодности и относительно невысокой цене.
Отрасли использования
Технические характеристики бульдозера ДЗ-110 позволяют привлекать этот вид техники для выполнения трудоёмких землеройных и других видов работ во многих сферах хозяйства:

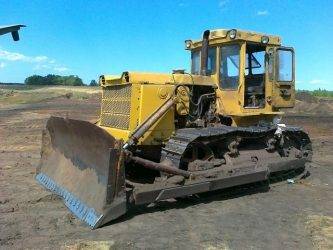

Бульдозер ДЗ-110
- ремонт дорог – выравнивание и расчистка поверхностей, возведение насыпей;
- строительство – резание грунта и его транспортировка на небольшие расстояния;
- коммунальное хозяйство – чистка дорог от снега, ландшафтное планирование, копка траншей под коммуникации и обратная засыпка;
- нефтяная и газовая промышленность – прокладывание трубопроводов;
- сельское хозяйство;
- лесозаготовки.
Технические характеристики
Гусеничный бульдозер ДЗ-110 относится к 10-му тяговому классу и отличается безотказной и стабильной трудоспособностью в самых суровых климатических условиях от -40 до +40 градусов. В зависимости от отрасли применения, возможно оснащение машины дополнительным навесным оборудованием (снегоочиститель, кусторез, древовал).
Основные технические показатели спецтехники:
Габариты (длина, ширина, высота), мм | 5445*3050*3420 |
Гусеничная база, мм | 2478 |
Передняя/задняя колея, мм | 1880 |
Эксплуатационная масса, т | 18,5 |
Удельное давление на грунт, МПа | 0,05 |
Максимальная скорость, км/ч | вперёд – 12,2; назад – 12,05 |
Предельное тяговое усилие, кН | 98 |
Базовый тип отвала | неповоротный |
Объём отвала, куб. м. | 1,7 |
Угол резанья, град | 55 |
Максимальный подъём отвала, мм | 1020 |
Предельное заглубление отвала, мм | 650 |
Базовый тип рыхлителя | 3-зубый |
Предельное заглубление рыхлителя, мм | 650 |
Ёмкость топливного бака, л | 230 л |
Расход топлива, л/час | 8,4–9,3 |
Было выпущено несколько модификаций на базе ДЗ-110, отличающихся углами перекоса отвала, некоторыми конструктивными особенностями трансмиссии и других узлов, типом мотора.
Схема системы автоматического управления отвала бульдозера ДЗ-110
Характеристики двигателя бульдозера
Базовая версия ДЗ-110 оснащена 4-тактным силовым агрегатом Д-160, работающим на дизельном топливе, с жидкостной системой охлаждения принудительного типа:
Схема двигателя Д-160
- мощность – 170 л. с.;
- частота вращения – 1250 об/мин;
- объём – 14,48 л;
- максимальный крутящий момент – 1098 Нм.
Блок из 4 цилиндров выполнен цельной конструкцией из чугуна – так производитель реализовал защиту от внешних воздействий и повреждений. Запас крутящего момента в 25% предусмотрен для бесперебойной работы мотора под повышенными нагрузками. Дополнительные системы (газораспределение, уравновешивающий механизм для сокращения вибрации, фильтры тонкой очистки топлива) обеспечивают долговременную эксплуатацию силового агрегата.
На модернизированных версиях установлены моторы ЯМЗ–236, Cummins (США) и DEUTZ (Германия) мощностью 180-190 л. с.
Особенности ходовой части
Ходовая часть бульдозера ДЗ-110
Устройство бульдозера ДЗ-110 во многом аналогично трактору Т-170, так как именно на его основе и была разработана эта модель. Машина оснащена 12-ступенчатой (8 передних и 4 задних скоростей) трансмиссией. Ходовая часть установлена на тележку с жёсткой подвеской – это обеспечивает лучшую проходимость техники на любых грунтах по сравнению с рессорной конструкцией подвески. Гусеничные цепи оснащены опорными катками.
Чтобы машина смогла выполнять непосредственные (землеройные) функции бульдозера, она дополнительно снабжена двумя толкателями с винтовыми раскосами и гидроцилиндрами, которые держат и регулируют движение отвала. Наружная жёсткая рама придаёт прочность всей тяжёлой гусеничной машине.
Обустройство кабины бульдозера
Кабина бульдозера ДЗ-110
На ДЗ-110 установлена двухместная металлическая кабина. Специальная конструкция платформы значительно снижает вибрацию, что улучшает условия работы водителя-оператора. Кресло имеет возможности регулировки наклона и положения спинки. Предусмотрены системы обогрева и вентиляции, на некоторых модификациях установлен кондиционер.
ДЗ-110 заслужено пользуется доверием профессионалов, несмотря на то, что существуют более новые и совершенные модели спецтехники. Простота эксплуатации и высокая степень надёжности при работе в жёстких условиях обусловили востребованность бульдозера.
Ходовая часть
Коробка переключения передач обеспечивает возможность передвижения на 3 передних и 3 задних скоростях:
- 0-3,8 км/ч – 1 скорость вперед;
- 3,8-6,9 км/ч – 2 скорость вперед;
- 6,9-10,9 км/ч – 3 скорость вперед;
- до 13,5 км/ч – 3 задняя передача.
За счет установки гидромеханической передачи машинисту не нужно в ручном режиме переключать скорости, автоматика самостоятельно устанавливает режим в зависимости от силы сопротивления на рабочем органе. При этом переключение передач происходит без потери мощности и обеспечивается возможность быстрого реверса с исключением больших динамических нагрузок.
Гидравлическая система КПП проста в уходе за счет возможности электронной диагностики. Причины отказа или неправильной работы устанавливаются посредством подключения данной системы к компьютеру.
Тележка «ходовки» бульдозера Четра 11 оснащается подвеской с балансирным брусом, устанавливаемым на рессоры, и уплотненными шарнирными соединениями гусеничных лент. В состав гусеничного хода входят шесть опорных и два поддерживающих катка. Длина базы машины равна 2,88 м, а ширина лент – от 0,5 до 0,69 м. «Ходовка» бульдозера характеризуется надежностью и длительным сроком безотказной эксплуатации. Ходовые колеса оснащаются зубчатыми элементами, что делает более простым ремонт и техническое обслуживание.
Отличается конструкция от предыдущих версий бульдозера установкой бортовых редукторов планетарного типа и увеличением осей качания. Износостойкость основных элементов бульдозера ЧТЗ Б11 обусловлена применением уплотнителей Duo Cone, гарантирующих безупречную герметизацию.
Для изготовления башмака гусеницы используется высокопрочная сталь, а в качестве элементов крепления выступают специальные болты.
Простой в управлении и многофункциональный бульдозер ДЗ 110
Бульдозер ДЗ 110 при максимальной конструктивной простоте отличается многофункциональностью. Он способен разрешать различные задачи в строительстве, сельском хозяйстве и на производстве. В зависимости от эксплуатируемой модификации область применения данной вариации спецтехники будет иметь тенденцию к расширению.
Бульдозер ДЗ 110
С первоначального момента выпуска модель бульдозера ДЗ 110 претерпела множество изменений. Метаморфозы коснулись технических характеристик и уровня комфортабельности транспортного средства. Современная модификация ДЗ 110 отличается максимальной функциональностью и предельной надежностью.
Вплоть до 2002 года бульдозер сходил с конвейера Челябинского тракторного завода. Однако после этого все права на реализацию продукта под именем ДЗ 110 были переданы , расположенному на территории Ярославля.
Бульдозер ДЗ 110 эксплуатируется не только в строительной сфере, но также он может быть полезен в нефтедобывающей или газовой промышленности. Кроме этого, спецтехника такого типа используется при ремонте дорог и в сельском хозяйстве. Многие отмечают, что такая техника является несколько устаревшей. Несмотря на это, модель ДЗ 110 можно довольно часто встретить на рынке.
Такая тенденция обусловлена её высоким эксплуатационным потенциалом и хорошей ремонтопригодной способностью. Эти бульдозеры отличаются неприхотливостью в техническом обслуживании, а также относительно невысокой стоимостью. Кроме этого, ДЗ 110 может эксплуатироваться при различных температурных режимах.
Бульдозер будет выполнять свои непосредственные задачи при условии, если температура окружающей среды варьируется в пределах от -40 до +40 градусов.
Существует достаточное количество модификаций данной вариации спецтехники. И каждая из них имеет свои особенности. К примеру, у модели ДЗ 110 А угол перекоса вала может изменяться до 12 градусов относительно базового положения. В модификации ДЗ ПОХЛ такой угол изменяется до 6 градусов. Фото бульдозера ДЗ 110
Конструктивные особенности
В качестве комплектующего силового агрегата здесь используется четырехтактный дизельный мотор, оснащенный системой жидкостного охлаждения. При номинальном объёме 14,48 л такой двигатель способен вырабатывать 170 л.с. Крутящий момент в этом случае будет держаться на уровне 25 Нм.
Литой блок цилиндров двигателя имеет чугунное исполнение, вследствие чего можно говорить о максимальной защите от различных повреждений механического типа. Вертикальные перегородки со стенками используются в качестве опор для декомпрессора и коленчатого вала.
В непосредственной близости от блока цилиндров расположены специальные люки. Они находятся с правой стороны. Посредством их использования можно осматривать состояние коренных подшипников и менять в случае необходимости.
Следует акцентировать внимание на установке дополнительных систем, обеспечивающих эффективную и бесперебойную работу комплектующей силовой установки. К примеру, встроенный уравновешивающий механизм сокращает вибрации в двигателе, а механизм газораспределения способствует равномерному распределению газообразных веществ
На одном из конечных этапов топливная жидкость в моторе проходит через фильтр тонкой очистки и передаётся к электромагнитному клапану. После этого топливо поступает к свече зажигания.
Вся ходовая часть бульдозера поставлена на тележки с балансиром. Достаточно жесткая подвеска имеет трехточечное исполнение. В отличии от бульдозеров, оснащенных рессорной вариацией подвески, модель ДЗ 110 ведёт себя максимально уверенно на любой дорожной поверхности. Жесткая рама бульдозера делает его максимально устойчивым практически на любом грунте.
Наличие гусеничной тяги положительно сказывается на увеличении потенциала проходимости данной модели. С каждой стороны гусеницы дополнительно оснащаются шестиопорными катками. Впоследствии они могут подключаться к гидравлической системе.
На раму вместо стандартного отвала может монтироваться различное съёмное оборудование, представленное в виде кустореза, плужного снегоочистителя или древовала.
Схема бульдозера ДЗ 110
Бульдозер ДЗ-171: производитель, технические характеристики, фото, устройство
Существует огромный выбор современных бульдозеров, а также дилерских центров, которые их предлагают. Однако большей популярностью пользуется аренда данной техники либо перепродажа бывших в употреблении машин. Это позволяет прилично сэкономить, особенно если предприятие только начинает работу либо имеет небольшой объём работ. Одним из лучших вариантов станет ДЗ-171, который не только обладает невысокой стоимостью, но и довольно высокими характеристиками, особенно в сравнении с конкурентами.
Производителем бульдозеров ДЗ-171 являлся , однако в настоящее время среди продукции компании каких-либо гусеничных бульдозеров не числится вовсе. По этой причине рассчитывать на сервис не стоит и необходимо полагаться только на силы собственного предприятия.
Предназначены данные гусеничные бульдозеры для проведения грунтовых работ, а именно: перемещения, планировки, разработки, создания террас на участках с неровным ландшафтом, засыпки котлован под фундамент либо траншей для прокладки кабелей или труб. Данная техника будет незаменима при различного рода строительных работ: возведении мостов и гидротехнических сооружений, строительстве дорожного покрытия, добыче полезных ископаемых и многом другом. А при расчистке от снега, создании насыпей, формировании кюветов и вовсе обойтись не удастся.
ДЗ-171 относится к 10-ой тяговой группе и благодаря своему двигателю является достойной машиной.
Обладает рядом преимуществ:
- Довольно простая конструкция, благодаря чему ремонтировать можно без наличия специального оборудования;
- Прекрасно себя показывает в условиях 40-градусного мороза и 40-градусной жары;
- Для своего веса обладает очень мощным двигателем, который действительно обгоняет современные аналоги;
- Невысокая цена запасных частей, а также самого бульдозера;
- За многие годы эксплуатации был накоплен колоссальный опыт по ремонту данных машин, благодаря чему обслуживать его не составит никакого труда.
В противовес можно указать устаревшую конструкцию, которая не сможет конкурировать в точности и плавности проведения работ с современными аналогами.
Фото бульдозера ДЗ-171
Устройство
Двигатель используется четырехцилиндровый с мощностью в 170 лошадиных сил, что является отличным показателем для его весовой категории. Он имеет приличный запас крутящего момента, который составляет 25%.
Чтобы избежать вибрации при работе на частоте свыше 1250 об/мин устанавливается противовес, который крепится снизу блока на болтах. Система охлаждения в бульдозерах жидкостная, а для очистки воздуха используется простой бумажный фильтр и мультициклон, который способен автоматически удалять пыль.
Технические характеристики бульдозера т-170
Отличительной чертой Т-170 считаются хороший запас прочности механизмов и систем трактора, а так же выдающиеся эксплуатационные качества.
- Марка двигателя – Д160, Д180.
- Мощность силовой установки – Д160 (160 л.с.), Д180 (180 л.с. /132кВт )
- Номинальные обороты – 1070 об/мин.
- Расход топлива – 158г. (л.с./ч.)
- Колея – 1880 мм.
- Тяговый класс – 10 тс.
- Габариты длина/ширина/высота – 4600/2480/3180 мм.
- Давление на грунт – 0,076 МПа.
- Снаряженная масса – 15990 кг.
Двигатель бульдозера т-170
На Т-170 устанавливали два различных двигателя, Д-160 на ранних моделях и Д-180 на более поздних модификациях трактора. Оба двигателя являются рядными, четырехтактными, четырехцилиндровыми агрегатами с турбо наддувом.
Дизеля могут одинаково успешно работать как в условиях заполярья при -40, так и в жару за +40. Если эксплуатация предполагается в северных районах, на двигатель может устанавливаться предпусковой подогреватель.
Отличительной чертой этих силовых установок, является их всеядность. Дизельное топливо, керосин, газо-конденсат, любой из этих видов топлива подойдет для работы. Пуск может быть выполнен как с помощью электростартера, так и пускового двигателя.
Коробка передач бульдозера т-170
Коробка передач с четырьмя валами и шестернями находящимися в постоянном зацеплении. Всего КПП имеет восемь скоростей, четыре из которых для движения вперед и столько же назад. Может быть выполнена в двух вариантах, в зависимости от того предусмотрена ли установка ходоуменьшителя и вала отбора мощности или нет.
Габариты и масса бульдозера т-170
Все модели Т-170 разрабатывались с учетом железнодорожных габаритов.Базовая модель:
- Длина – 4210 мм.
- Ширина – 2480 мм.
- Высота – 3250 мм.
- Колея – 1880 мм.
- База – 2880 мм.
У модификаций болото ходов база – 2280 мм, ширина – 3230.Массовые характеристики:
- Базовая – 15990 кг.
- Облегченная – 13000 кг.
- Трубоукладчик – 17700.
Ходовая и рулевое управление бульдозером т-170
Ходовая система на Т-170 тележечная. Подвеска тележек трехточечная, полужесткая с балансирной балкой. Балка микроподрессореная.
Если сравнивать с рессорной традиционной подвеской, такая подвеска более рационально и эффективно использует вес аппарата при использовании бульдозерного оборудования.
Поддерживающие и опорные катки, крепятся на гусеничных тележках, рамы которых изготовлены из прямоугольных труб. Там же крепится натяжное колесо.
Традиционной считается ходовая, имеющая гусеничные тележки с пятью катками. Так же применяются семикатковые тележки, их можно встретить на болотоходных модификациях. Такие тележки вместе с более широкими, 900 мм башмаками, создают более низкое давление на грунт.
Маневрирование трактором обеспечивается рычажной системой управления. Изменение направления движения, как и торможение, осуществляется с помощью комплекса фрикционов ленточного типа.
Для смены направления, частично блокируется привод одной из гусеничных тележек. Плавность поворота напрямую зависит от степени блокировки.
Кабина бульдозера т-170
Кабина помимо тракториста вмещает двух пассажиров. Расположена над трансмиссией и крепится на специальной платформе с виброизоляцией. Хороший обзор обеспечен обширной площадью остекления.
В стандартной комплектации оснащается принудительной вентиляцией и обогревом. Для работы в жарких условиях, в качестве опции возможна установка кондиционера.
На панели перед водителем располагаются все основные датчики и приборы контроля работы основных механизмов и агрегатов. Безопасность тракториста обеспечивается прочным каркасом, способным защитить машиниста от опрокидывания трактора или падения на кабину тяжелых предметов.
Гидравлика и навесное оборудование бульдозера т-170
Система гидравлики на Т-170 раздельно-агрегатная, предназначена для контроля над различными видами навесного и прицепного оборудования.
Для крепления рабочего оборудования к трактору имеется навесная система. Эта система может быть двух видов, передняя и задняя.
Состоит такая система из следующих элементов: гидравлический насос НШ-100, гидрораспределитель Р160, гидроцилиндры, система гидропроводов и два гидробака.
Насос НШ-100 предназначен для создания давления в системе. Гидрораспределитель Р160 направляет рабочую жидкость к нужным гидроцилиндрам. Гидроцилиндры в свою очередь работают непосредственно с оборудованием.
Т-170 агрегатируется в основном с разнообразным промышленным оборудованием. Отвалы различных видов, рыхлители, трубоукладочное оборудование, корчеватели. В сельском хозяйстве Т-170 применяют в основном с плугами на тяжелых почвах, лущителях.
Бульдозер ДЗ-110 на базе трактора Т-130
Бульдозер – в большинстве случаев, гусеничный трактор с навесным рабочим устройством – отвалом, закрепленным вне ходовой части машины. Бульдозер – землеройная спецтехника, которая опциональнооснащается съемным оборудованием (откосник, рыхлитель, уширитель, открылки), расширяющим универсальность машины.
Бульдозер ДЗ-110
Высокий эксплуатационный потенциал и хорошая ремонтопригодность, которую имеет бульдозер ДЗ-110, уже много лет обеспечивают этой модели тяжелой техники прочную позицию на рынке. Популярность ДЗ-110 среди профессионалов обусловлена также неприхотливостью в техническом обслуживании, отсутствием дефицита запчастей от производителя и невысокой ценовой планкой. Подобными качествами обладает бульдозер Т-4.
Фундаментом для построения этой модели спецтехники послужил легендарный экземпляр советского машиностроения: выпускается бульдозер ДЗ-110 на базе Т-130 — гусеничного трактора. Выпуск Т-130 начался с 1969 года на Челябинском тракторном заводе, и, на тот момент, обеспечил мощный прорыв в области тракторостроения и получил глобальное распространение.
С течением времени инженерами завода была предложена удачная модификация Т-130 – советский трактор промышленного назначения Т-170, который относился уже к десятому тяговому классу. В этой модификации трактор выпускался с 1988 по 2002 год. Главным конструктивным отличием модифицированной модели стало увеличение мощности двигателя – до 174 л.с. (мощность двигателя Т-130 составляла 160 л.с.).
На базе Т-170, стал выпускаться Бульдозер ДЗ-110, технические характеристики которого конкурентоспособны и по сей день. Базовая модификация укомплектована 4-х тактным дизелем Д-160. Объем двигателя 14,48 литров. Работающий на оборотах коленчатого вала 1250 в минуту, бульдозер ДЗ-110 держит мощность 170 л.с. Жидкостная система охлаждает силовой агрегат.
Управление отвалом выполняется посредством гидравлической системы.
Опускают и поднимают отвал бульдозера гидроцилиндры. Получается, что с одной стороны винтовой раскос держит отвал, а с другой — гидроцилиндры перекоса. Тип ходовой – тележечный, с 3-х точечной жесткой подвеской и балансирной балкой, что позволяет лучше передвигаться на любых грунтах. Прямоугольная рама гусениц оборудована гидравлическим механизмом натяжения и, с каждой стороны, 6-ю опорными катками.
Рабочие показатели ДЗ-110
Конструкция бульдозера ДЗ-110 – одна из самых удачных модификаций Т-170. Скорость движения при работе составляет: на передней передаче 3,7–12,2 км/ч, на задней передаче 3,56–12,05 км/ч. Рабочие показатели:
- отвал – неповоротный, ширина – 3,2 м, высота – 1,3 м, объем смещаемой земли — 1,7 м3;
- высота подъема отвала – 1,02 мм, мах заглубление — 65 см, скорость опускания и подъема— 0,2 м/с;
- угол среза грунта – 55 градусов;
- тип рыхлителя – 3-х зубый, масса – 2,245 т;
Способность безотказной работы при колебаниях температурного режима от -40 до +40 градусов – немаловажный аспект при использовании ДЗ-110 в наших климатических условиях.
Сфера оказываемых услуг
Справедливости ради, следует отметить, что данная спецтехника признана морально устаревшей. Но, как известно, в заключения специалистов жизнь вносит свои коррективы: благодаря своей универсальности, неприхотливости и доступной цене, сфера применения ДЗ-110, с течением лет, нисколько не сужается. Для планирование поверхности может быть использован бульдозер ДЗ-42. Бульдозер ДЗ-110 унифицирован и с успехом используется:
- в строительстве: для съема слоев земли, перемещения и планировки грунтов, выравнивания площадок, наряду с экскаватором, как вспомогательная техника на карьерах, при нарезке террас на косогорах;
- газовой и нефтяной сфере: для засыпки траншей с проложенным трубопроводом, формирования структуры окружающей местности;
- в сфере ремонта дорог: сооружение насыпей, выравнивание поверхности, очистка грунта от растительного слоя и пней, расчистка дорог от снега;
- в сельском хозяйстве, при работах в лесничествах и на предприятиях по переработке бытовых отходов.
Ценовой диапазон на бульдозер ДЗ-110
В условиях насыщения современного рынка спецтехникой импортного производства, уверенно держит позиции бульдозер ДЗ-110, цена которого, имея большой разброс диапазона, остается конкурентоспособной. Стоимость зависит от технического состояния того или иного экземпляра отечественного машиностроения.
Машина, требующая небольшого ремонта (скажем, замены цепи гусеницы), обойдется вам от 200 до 500 тысяч рублей. А вот, пошедший капитальный ремонт, Бульдозер ДЗ-110, можно купить не дешевле 1 миллиона 400 тысяч рублей.
