Двигатель
Для столь мощного бульдозера разработан соответствующий двигатель – Liebherr D 9512 A7. Агрегат отвечает базовым нормам токсичности выхлопных газов (Tier 2 и Stage II). Возможен перевод на требования EU Stage V, Stage IIIA и Tier 4F.
Силовая установка создавалась для эксплуатации в тяжелых карьерных условиях. V-образный агрегат получил электронное управление, системы прямого впрыска, интеркуллер и фирменную турбину. За счет герметизированной системы смазки машина работает на поверхностях с большим уклоном. Функция Common Rail обеспечивает оптимальное сгорание топлива, добавляя двигателю производительности и экономичности. Система воздушной очистка сделана 2-каскадной для увеличения эффективности. Пуск агрегата осуществляется посредством 2 стартеров на 11 л.с.
Характеристики мотора Liebherr D 9512 A7:
- рабочий объем – 24,2 л;
- номинальная мощность – 565 (759) кВт (л.с.);
- расчетная частота вращения – 1600 об/мин;
- максимальный крутящий момент – 4675 Нм;
- количество цилиндров – 12.
Работа дизельного агрегата зависит от электроники. Режим эксплуатации выбирается с учетом множества параметров, что приводит к быстрой реакции на изменение нагрузки и внешних факторов. В результате экономичность работы значительно возрастает.
Общие характеристики
Оборудование самоходных кранов на колесном ходу – востребованный вид спецтехники. Подъемные модели смонтированы на шасси собственной конструкции. В производстве используются инновационные технологии. Многоосная подвеска с независимым управлением поворотом колес обеспечивает высокую маневренность и проходимости техники. Способны передвигаться по бездорожью, а на шоссе развивают скорость до 80 км/час.
Подъемный механизм оборудован системой контроля и безопасности. Инженерное оснащение позволяет крановщику производить перемещение груза с погрешностью всего в несколько сантиметров.
Превосходные рабочие параметры дополняются привлекательным дизайном и внутренним комфортом. Кабина машиниста-оператора имеет большую площадь остекления, оборудована системами отопления, вентиляции и кондиционирования.
Особенности и преимущества гусеничного бульдозера Liebherr
К главным особенностям данной строительной машины можно отнести простоту в обслуживании, благодаря которой затраты на сервис являются минимальными и особенный двигатель большой прочности. Двигатель D946 L A6 имеет большую мощность и вместе с необычной трансмиссией способен гарантировать только максимальную производительность и минимальные расходы на топливо. Гусеничный бульдозер PR754 обладает такими преимуществами:
- Высокой производительностью в работах, связанных с рыхлением материала. Особенная гидростатическая трансмиссия способна обеспечить водителю максимальную скорость перемещения бульдозера и приводит к минимуму пробуксовку гусеничных цепей.
- Хорошей маневренностью. Гидростатический привод позволяет очень быстро поворачивать бульдозер, точно направляя рыхлитель в более тонкие и мягкие слои грунта Большим дорожным просветом. Компания – производитель сделала удобное и продуманное размещение всех компонентов строительной техники, благодаря которому водителю доступен большой обзор видимости дороги
- Прочным плоским днищем. Благодаря усиленному днищу, бульдозер отлично защищен от повреждений при проведение работ на неровных участках дороги Низким расходом топлива. Постоянные низкие обороты двигателя и экономичная система привода делают бульдозер эффективным во всем диапазоне скоростей работы и обеспечивают максимальную экономию топлива
- Большим сроком службы ходовой части. Использование только самых качественных компонентов, из которых сделана вся ходовая часть, повышает ресурс ходовой части
PR 736 Litronic
| Einsatzgewicht | 20.300 — 24.600 kg |
|---|---|
| Schildkapazität | 4,10 — 5,56 m³ |
| Motorleistung (ISO 9249) | 150 kW / 204 PS |
| Motorleistung (SAE J1349) | 150 kW / 201 PS |
| Verfügbarkeit | Länder ansehenVerfügbar in folgenden Ländern:
Israel |
Двигатель Liebherr PR 764 Litronic
Топливная эффективность бульдозеров Liebherr улучшена за счет обеспечения постоянных низких оборотов двигателя. Независимо от скорости, с которой передвигается машина, дизель работает на одних и тех же, оптимальных оборотах.
Работу Liebherr PR 764 Litronic на неровной поверхности делает более эффективной ходовая часть с качающейся подвеской катков гусениц. Это улучшает сцепление с грунтом, тем самым повышаются тяговые характеристики. Если же технику предполагается использовать для перемещения мягких материалов (например, угля), производитель предлагает катки с жестким креплением. Бортовые редукторы были усилены, и в них использовано двойное уплотнение.
Особенности оборудования
В производстве применяются передовые разработки, обеспечивающие точность и безопасность при выполнении работ:
- LICCON – компьютерная система управления и контроля. Является собственной разработкой компании Liebherr. Имеет возможность корректировок параметров под конкретную модель. Адаптирована для эксплуатации в условиях экстремальных температур.
- Telematic – механизм автоматического выдвижения секций стрелы. Обеспечивает высокую скорость и необходимую рабочую высоту.
- VarioBase – устройство дополнительных аутригеров, увеличивающих технические параметры и точность выполнения работ в стесненных условиях.
Устройство и особенности эксплуатации
Жесткость конструкции и высокий уровень сопротивления динамическим нагрузкам и возникающей вибрации обеспечивается за счет рамы коробчатой конструкции. Области повышенных напряжений дополнительно усиливаются элементами с высокопрочными швами. Кронштейны, используемые для крепления агрегатов и узлов, сделаны из стальных соединений. Конструкция Liebherr PR 776 L предварительно проходит испытания в жестких условиях, в рамках которых машина подтверждает свою готовность к эксплуатации. При этом модель буквально напичкана новейшими электронными системами, контролирующими основные процессы.
Узлы имеют продуманное расположение для оптимизации распределения веса по раме, что улучшает ходовые качества. Бульдозер Либхер PR 776 L по праву считается «не убиваемой» техникой и почти не имеет конкурентов в своем классе. Важные элементы выпускаются на немецком заводе (гидроцилиндры, электроника, мотор, гидравлические насосы, распределительная система, редукторы), потому высокое качество свойственно всей модели.
Серия оснащается гидростатической трансмиссией с бесступенчатой регулировкой. Для машин данного класса подобное решение является инновационным. Liebherr PR 776 L комплектуется стандартным для всех продуктов бренда гидростатическим приводом. Особенностью трансмиссии является независимое движение траков, добавляющее технике маневренности. Также трансмиссия позволяет держать на одном уровне обороты двигателя независимо от нагрузки и двигаться в 3 скоростных диапазонах.
Другой особенностью является функция проактивной адаптации мощности агрегата и трансмиссии. За счет нее происходит контроль работы силовой установки и трансмиссии, а дополнительная мощность задействуется исключительно при необходимости. Так, полный наклон джойстика приведет к повышению мощности только на время выполнения маневра.
Гидравлическая система бульдозера работает на основе поршневого насоса с отдачей до 350 л/мин (давление – 260 бар). Гидросистема является сенситивной LST и обеспечивает постоянное давление при заданной производительности. Для выполнения задачи оператор может задействовать необходимую мощность без дополнительного расхода горючего (гидравлическая система улавливает увеличившуюся нагрузки и компенсирует ее путем запроса повышенной мощности мотора).
Управление выполняется при помощи одного джойстика. Важным элементом системы является функция превентивной регулировки давления подпитки. Если потребностей в повышенной мощности от гидравлики не требуется, то давление подпитки система автоматически сокращает.
Еще одним нововведением является модернизированная система управления с режимом ECO-Mode, наличие которого позволяет выбирать между экономичностью и мощностью. Для легких и базовых операций Liebherr PR 776 L затрачивает минимум усилий и топлива.
Бульдозер может работать с 2 типами отвалов: сферическим и полусферическим. Оборудование отличается повышенной прочностью и большой емкостью.
Либхер PR 776 L позиционируется в качестве флагманской модели, кабина техники в этом плане не исключение. Салон предоставляет оператору много пространства, удобное кресло обеспечивает отличную обзорность. Кабина является результатом длительной работы. Пневматическая подвеска сиденья, эргономичные джойстики, охлаждаемый бокс, моющая обивка, широкие подлокотники, большой сенсорный дисплей и системы кондиционирования и вентиляции позволяют отнести ее к категории «люкс». При этом защита ROPS/FOPS здесь поддерживается. При заднем движении на монитор транслируется изображение с камеры заднего вида, стояночный тормоз при неподвижном состоянии активируется автоматически. Мощное LED-освещение позволяет бульдозеру работать в темное время суток. Все это говорит об одном – бульдозер создавали для комфортной работы.
Гордостью разработчиков является система Liebherr REMAN, позволяющая быстро менять узлы техники. Обслуживание бульдозера упрощено. Так, при использовании фирменных масел интервалы обслуживания составляют от 6000 до 8000 моточасов, а откидная кабина обеспечивает удобный доступ к основным узлам. Облегчает задачу централизованное расположение зон обслуживания, опциональный откидной вентилятор и широкие люки и капоты.
В пакете поставки Liebherr PR 776 L также значится функция спутникового мониторинга LiDAT, позволяющая удаленно получать информацию о нарушениях в функционировании бульдозера, приближении периода сервисного обслуживания, местоположении машины и параметрах расхода горючего.
Двигатель Liebherr PR 764 Litronic
Топливная эффективность бульдозеров Liebherr улучшена за счет обеспечения постоянных низких оборотов двигателя. Независимо от скорости, с которой передвигается машина, дизель работает на одних и тех же, оптимальных оборотах.
| Модель двигателя | D 9508 A7 |
| Экокласс | IIIA |
| Рабочий объем | 16,2 л |
| Количество цилиндров | 8 |
| Номинальные обороты | 1 600 об/мин |
| Топливный бак | 860 л |
Работу Liebherr PR 764 Litronic на неровной поверхности делает более эффективной ходовая часть с качающейся подвеской катков гусениц. Это улучшает сцепление с грунтом, тем самым повышаются тяговые характеристики. Если же технику предполагается использовать для перемещения мягких материалов (например, угля), производитель предлагает катки с жестким креплением. Бортовые редукторы были усилены, и в них использовано двойное уплотнение.

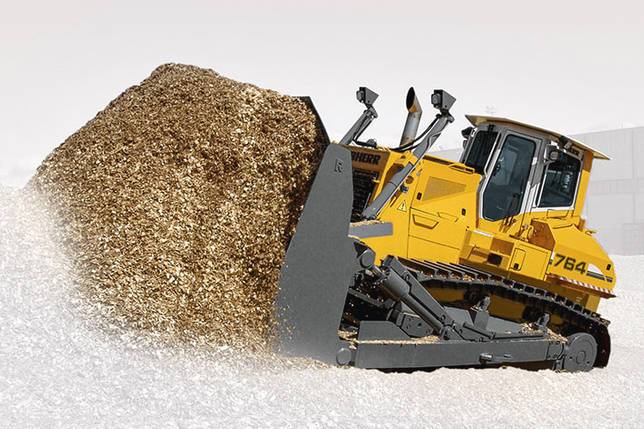

Источник фото: liebherr.comФото Liebherr PR 764 Litronic
Liebherr в России
Предприятия Ганса Либхера есть и в России. В начале двухтысячных годов корпорация начала строительство промышленного производственного комплекса, выпускающего строительные машины и комплектующие для авиации.
Завод Liebherr, расположенный в Нижегородской области, производит детали для европейских и российских авиалайнеров. В 2010 году холдинг открыл ремонтно-складскую базу в окрестностях Москвы. В 2014 году было подписано соглашение с ОАО «КАМАЗ». Предметом договора стало создание двигателей по нормативам Евро-5.
Выпуск двигателя Евро-5 на Российском заводе Liebherr
Видео по теме: Описание перевалочной техники Либхер
Это интересно: Устройство и области применения бульдозеров разных классов (видео)
Особенности и преимущества
Все технические показатели техники отвечают заявленным благодаря новым технологиям, конструкторским решениям и опыту производителя. Компания отслеживает отзывы на бульдозер Liebherr PR 734 4 поколения, поэтому модификации техники создаются с учетом пожеланий потребителей.
Производитель гордится такими преимуществами, как высокая производительность, экономичность и комфорт. Кроме того, следует отметить, что бульдозер также обладает высокой маневренностью, универсальностью и широкопрофильностью. К особенностям машины относятся:
- оптимально подобранные агрегаты и элементы, что гарантирует запас мощности при выполнении работ;
- новая форма отвала, которая скручивает в рулон рабочий материал, тем самым повышая производительность бульдозерных работ;
- низкий центр тяжести обусловлен особым расположением основных агрегатов, при этом машина может работать на поверхности с большим углом наклона;
- повышенная изоляция кабины от шума.
Производитель гордится такими преимуществами, как высокая производительность, экономичность и комфорт. Кроме того, следует отметить, что бульдозер также обладает высокой маневренностью, универсальностью и широкопрофильностью. К особенностям машины относятся:
- оптимально подобранные агрегаты и элементы, что гарантирует запас мощности при выполнении работ;
- новая форма отвала, которая скручивает в рулон рабочий материал, тем самым повышая производительность бульдозерных работ;
- низкий центр тяжести обусловлен особым расположением основных агрегатов, при этом машина может работать на поверхности с большим углом наклона;
- повышенная изоляция кабины от шума.
И это далеко не все особенности техники.
Вернуться к навигации
Технические характеристики Liebherr PR 764 Litronic, масса
45 220-53 590 кг
Мощность двигателя (ISO 9249)
Мощность двигателя (SAE J1349)
Слово Litronic в названии модели означает оснащение техники системой управления «Либхерр Литроник», которая гарантирует, что при рыхлении грунта вы не столкнетесь с проблемой пробуксовки гусениц.
Контроль всех движений шасси выполняется одним единственным джойстиком. При включении машины возможно восстановить последние заданные значения различных параметров.
Трансмиссия с электроуправлением (регулирование оборотов и крутящего момента происходит автоматически) исключает необходимость в переключении передач. Она обеспечивает непрерывную подачу мощности к гусеницам, в том числе при совершении поворотов. Более того, производитель называет свою трансмиссию «неизнашиваемой»: в ней отсутствуют гидротрансформатор, коробка передач, дифференциалы управления и фрикционные муфты поворота, обычно присутствующие в другой технике, а гидронасосы и гидромоторы специалисты постарались сделать максимально надежными.
Параметры бульдозера «Либхер 776» и 746
Модификация 776 отличается повышенной мощностью и оптимальными условиями для работы оператора, имеет следующие характеристики:
- масса — 71,8-73,18 т;
- вместимость отвала — 18,5-22,0 куб.м;
- показатель мощности — 565 кВт;
- подъем/заглубление отвала — 0,5-1,1 м;
- рабочая скорость — 10,5 км/ч.
Параметры модели 746 (имеет не очень большую мощность, зато “дает фору” конкурентам по маневренности и перемещению по неустойчивым типам грунтов):
- вес — 28,3-30,8 т;
- габаритные размеры отвала — 3,7х1,5/3,9х1,45/4,5х1,35 м;
- мощность мотора — 150 кВт;
- емкость рабочего органа — 6,0-7,2 кубометра;
- предельное тяговое усилие — 274 кН;
- подъем/заглубление отвала — 1,2/0,54 м.
УСТРОЙСТВО Liebherr PR 754 L
Главная рама Liebherr PR 754 Litronic имеет коробчатое сечение, позволяющее максимизировать торсионную жесткость и оптимизировать распределение нагрузок. Отдельные компоненты выполняются из литой стали.
Бесступенчатая гидростатическая трансмиссия с независимым раздельным приводом гусениц обеспечивает полный контроль маневров техники. Управление машиной, включая разворот на месте, поворот и прямое движение осуществляется посредством одного джойстика. Скорость поддерживается без выбора передачи и прерывания потока мощности к гусеницам. Кнопки джойстика позволяют задать требуемый режим движения:
- 1 диапазон (вперед/назад) – 0-4/0-4,8 км/час;
- 2 диапазон (вперед/назад) – 0-6,5/0-7,8 км/час;
- 3 диапазон (вперед/назад) – 0-11/0-11 км/час.
Параметры ходовой части (L/LGP):
- число звеньев в цепи – 44/44;
- число опорных катков (с каждой стороны) – 7/7;
- число несущих катков (с каждой стороны) – 2/2.
Стандартные траки для Liebherr PR 754 L имеют размер 560 мм, опционально доступны траки размера 610, 660 и 711 мм. Для Liebherr PR 754 LGP базовыми являются траки 965 мм, опциональными – траки 914 мм.
Бульдозер комплектуется современной малошумной кабиной с интеграцией защиты ROPS и FOPS. Кресло водителя имеет несколько наборов настроек и 3 положения подлокотника. Уровень шума в салоне – 78 дБ.
PR 746 Litronic
| Einsatzgewicht | 28.300 — 30.800 kg |
|---|---|
| Schildkapazität | 6,00 — 7,20 m³ |
| Motorleistung (ISO 9249) | 185 kW / 252 PS |
| Motorleistung (SAE J1349) | 185 kW / 248 PS |
| Verfügbarkeit | Länder ansehenVerfügbar in folgenden Ländern:
Israel |
Ходовая часть
Скорость машины может достигать 11 км/ч. Постоянную регулировку скорости и крутящего момента выполняет система Litronic. Она также рационализирует тягу при определенной нагрузке на рабочий орган. Благодаря гусеничному ходу, Liebherr PR 734 может осуществлять разворот на месте, является маневренной машиной и обладает высокой проходимостью. Качество основания не играет никакой роли. Бортовые редукторы устанавливаются усиленные, что положительно сказывается на их износостойкости. Они оснащены защитной системой из уплотнительных соединений, герметичность которых проверяется автоматически. Бортовые редукторы также отвечают за включение стояночного тормоза при остановке бульдозера.
Вернуться к навигации
Двигатель
Liebherr PR 764 L оснащается мощным дизельным мотором D 9508 A7 с V-образной конструкцией. Производство двигателей осуществляется на заводе Либхер, что гарантирует их оптимальную совместимость с остальным оборудованием и высокое качество. Силовая установка с интеркулером, турбонаддувом, мокрыми гильзами цилиндров и системой жидкостного охлаждения позволяет бульдозеру работать с большими нагрузками.
Особенности мотора Liebherr D 9508 A7:
- охлаждающая система – радиатор комбинированного типа с вентилятором, оборудованным гидроприводом, и секциями охлаждения;
- смазывающая система – принудительная, работающая под давлением. Для нее характерна высокая эффективность работы при наклонах до 40 градусов;
- система впрыска – Common Rail, дополненная электронным управлением впрыском;
- очистительная система – сухого типа с основными и предохранительными фильтрами и предочистителем. Индикатор засорения воздухоочистителя установлен в кабине для удобства работы.
Характеристики двигателя Liebherr D 9508 A7:
- рабочий объем – 16,2 л;
- номинальная мощность – 310 (422) кВт (л.с.);
- расчетная частота вращения – 1600 об/мин;
- количество цилиндров – 8;
- емкость топливного бака – 905 л;
- экологический класс – Stage II и Tier 2.
ДВИГАТЕЛЬ
Liebherr PR 764 L комплектуется агрегатом модели D 9508 A7. Выпуск данных моторов осуществляет компания Либхер, что обеспечивает высокую надежность и оптимальную сочетаемость двигателя с другими элементами. Мощная установка с турбонаддувом и жидкостным охлаждением позволяет решать задачи повышенной сложности.
Особенности конструкции дизеля D 9508 A7:
- система смазки – принудительного типа под давлением с высокой эффективностью работы на поверхностях с углом наклона до 40 градусов;
- система впрыска – непосредственный впрыск топлива Common Rail с электронным управлением;
- система охлаждения – комбинированный радиатор и вентилятор;
- система очистки – сухая с предохранительным, основным фильтрами и предварительной очисткой. Для контроля состояния системы в салоне установлен индикатор засорения.
Характеристики двигателя D 9508 A7:
- рабочий объем – 16,2 л;
- номинальная мощность – 357 (486) кВт (л.с.);
- частота вращения – 1600 об/мин;
- количество цилиндров – 8 (V-образное расположение).
Кабина и рабочее оборудование
В целом производительность бульдозерной техники увеличивается за счет использования модернизированных форм отвалов: их форма обеспечивает закручивание материала в рулоноподобный вал. Низкое расположение центра тяжести помогает сделать более безопасным выполнение работ на крутых склонах, а плоское усиленное днище минимизирует риск повреждений снизу.
Еще одно достоинство бульдозера liebherr pr 764 litronic — система охлаждения. Она включает два вентилятора с электроуправлением, и воздух для охлаждения поступает из наиболее чистых зон вокруг машины. По допзаказу возможна установка реверсивного вентилятора, который очищает радиатор при работе в автоматическом режиме. Для комфорта оператора установлено полностью регулируемое сиденье, подлокотники могут принимать одно из трех положений. Боковое стекло — сдвижное.
НАША ПРОДУКЦИЯ
- PR 734 — 20 тонн
- PR 744 — 30 тонн
- PR 754 — 40 тонн
- PR 764 — 50 тонн
- PR 776 — 70 тонн
ГУСЕНИЧНЫЙ БУЛЬДОЗЕР PR 734 — 20 тонн
| Макс. эксплуатационная масса, кг | 22 960 |
| Мощность двигателя, кВт (л.с.) | 150 (204) |
| Номинальные обороты двигателя, ⅟мин | 1800 |
| Система привода трансмиссии | Гидростатическая |
| Тяговое усилие, кН | 274 |
| Управление трансмиссией | 1 джойстик |
| Отвал полусферический / угольный, м³ | 5,56 / 10,4 |
| Дорожный просвет, мм | 497 |
| Уровень шума, дБ | 78 |
Подробнее о товаре
ГУСЕНИЧНЫЙ БУЛЬДОЗЕР PR 744 — 30 тонн
| Макс. эксплуатационная масса, кг | 31 900 |
| Мощность двигателя, кВт (л.с.) | 185 (252) |
| Номинальные обороты двигателя, ⅟мин | 1600 |
| Система привода трансмиссии | Гидростатическая |
| Тяговое усилие, кН | 365 |
| Управление трансмиссией | 1 джойстик |
| Отвал полусферический / угольный, м³ | 7,2 / 16,8 |
| Дорожный просвет, мм | 545 |
| Уровень шума, дБ | 78 |
Подробнее о товаре
ГУСЕНИЧНЫЙ БУЛЬДОЗЕР PR 754 — 40 тонн
| Макс. эксплуатационная масса, кг | 42 400 |
| Мощность двигателя, кВт (л.с.) | 250 (340) |
| Номинальные обороты двигателя, ⅟мин | 1600 |
| Система привода трансмиссии | Гидростатическая |
| Тяговое усилие, кН | 520 |
| Управление трансмиссией | 1 джойстик |
| Отвал полусферический / угольный, м³ | 8,9 / 22,3 |
| Дорожный просвет, мм | 630 |
| Уровень шума, дБ | 78 |
Подробнее о товаре
ГУСЕНИЧНЫЙ БУЛЬДОЗЕР PR 764 — 50 тонн
| Макс. эксплуатационная масса, кг | 53 000 |
| Мощность двигателя, кВт (л.с.) | 310 (422) |
| Номинальные обороты двигателя, ⅟мин | 1600 |
| Система привода трансмиссии | Гидростатическая |
| Тяговое усилие, кН | 610 |
| Управление трансмиссией | 1 джойстик |
| Отвал полусферический / угольный, м³ | 13,6 / 36,7 |
| Дорожный просвет, мм | 695 |
| Уровень шума, дБ | 79 |
Подробнее о товаре
ГУСЕНИЧНЫЙ БУЛЬДОЗЕР PR 776 — 70 тонн
| Макс. эксплуатационная масса, кг | 73 000 |
| Мощность двигателя, кВт (л.с.) | 440 (598) передний ход / 565 (768) задний ход |
| Номинальные обороты двигателя, ⅟мин | 1600 |
| Система привода трансмиссии | Гидростатическая |
| Тяговое усилие, кН | 842 |
| Управление трансмиссией | 1 джойстик |
| Отвал полусферический / угольный, м³ | 18,5 / 45,2 |
| Дорожный просвет, мм | 703 |
| Уровень шума, дБ | 78 |
Подробнее о товаре
Трансмиссия
На бульдозер либхер 734 устанавливается бесступенчатая трансмиссия с гидростатическим типом действия. Гусеницы приводятся в движение независимо друг от друга. Отличительной чертой данной трансмиссии является отсутствие таких элементов, как гидравлический трансформатор, КПП, дифференциалы и фрикционные муфты поворота. Таким образом достигается одинаково продуктивная работа при любом положении техники. Рациональность работы мотора, гидравлических насосов и моторов уменьшает потребление горючего даже при тяжелом режиме работы. Кроме того, положительный эффект распространяется на проходимость техники – она не пробуксовывает. При выполнении любых работ машина выдает неизменно высокий КПД.
Криволинейная поверхность не останавливает технику, переключение передач не осуществляется, что позволяет передавать постоянный крутящий момент на «ходовку». При выполнении рыхления, скорость PR 734 незначительна, как и температурная нагрузка трансмиссии. При езде вниз по большому склону, трансмиссия замкнута (самоторможение). Это обеспечивает возможность оператору тщательно контролировать скорость спуска.
