Ходовая часть
Скорость машины может достигать 11 км/ч. Постоянную регулировку скорости и крутящего момента выполняет система Litronic. Она также рационализирует тягу при определенной нагрузке на рабочий орган. Благодаря гусеничному ходу, Liebherr PR 734 может осуществлять разворот на месте, является маневренной машиной и обладает высокой проходимостью. Качество основания не играет никакой роли. Бортовые редукторы устанавливаются усиленные, что положительно сказывается на их износостойкости. Они оснащены защитной системой из уплотнительных соединений, герметичность которых проверяется автоматически. Бортовые редукторы также отвечают за включение стояночного тормоза при остановке бульдозера.
Вернуться к навигации
PR 746 Litronic
| Einsatzgewicht | 28.300 — 30.800 kg |
|---|---|
| Schildkapazität | 6,00 — 7,20 m³ |
| Motorleistung (ISO 9249) | 185 kW / 252 PS |
| Motorleistung (SAE J1349) | 185 kW / 248 PS |
| Verfügbarkeit | Länder ansehenVerfügbar in folgenden Ländern:
Israel |
Кабина оператора
Кабина славится своей уникальностью и рациональностью. Отличительной особенностью этого элемента являются мягкая подвеска, благодаря которой снижается уровень вибрации, большое внутреннее пространство, где можно разместить все необходимые личные вещи, а также инструменты, круговой обзор, причем стекла затонированы для снижения яркости солнечного света, попадающего в кабину. Кроме того, предусмотрены очистители стекла, обладающие высокой эффективностью, и мощные осветительные приборы, позволяющие выполнять работы даже ночью.
Кабина славится своей уникальностью и рациональностью. Отличительной особенностью этого элемента являются мягкая подвеска, благодаря которой снижается уровень вибрации, большое внутреннее пространство, где можно разместить все необходимые личные вещи, а также инструменты, круговой обзор, причем стекла затонированы для снижения яркости солнечного света, попадающего в кабину. Кроме того, предусмотрены очистители стекла, обладающие высокой эффективностью, и мощные осветительные приборы, позволяющие выполнять работы даже ночью.
Системы безопасности FOPS и ROPS гарантируют защиту оператора в случае падения предметов на кабину или при ее опрокидывании. Концентрации на рабочем процессе способствует пониженный уровень шума. Он достигнут за счет установки материалов с повышенными изоляционными свойствами. Также благоприятно сказывается на состоянии оператора эргономичное рабочее место. Здесь удобно расположены рычаги управления, кресло может регулироваться по всем параметрам, оно снабжено ремнями безопасности и собственными амортизаторами. Для поддержания комфортной температуры в салоне предусмотрены системы кондиционирования. В кабине имеется объемный ящик для вещей и существует возможность подключения автомобильного холодильника.
Вернуться к навигации

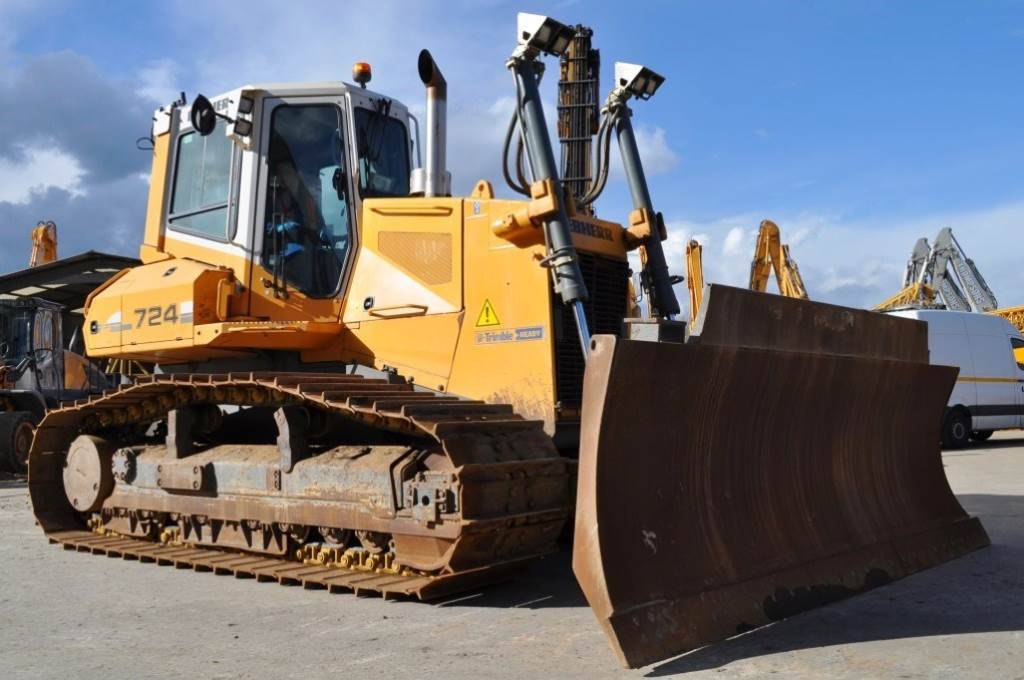

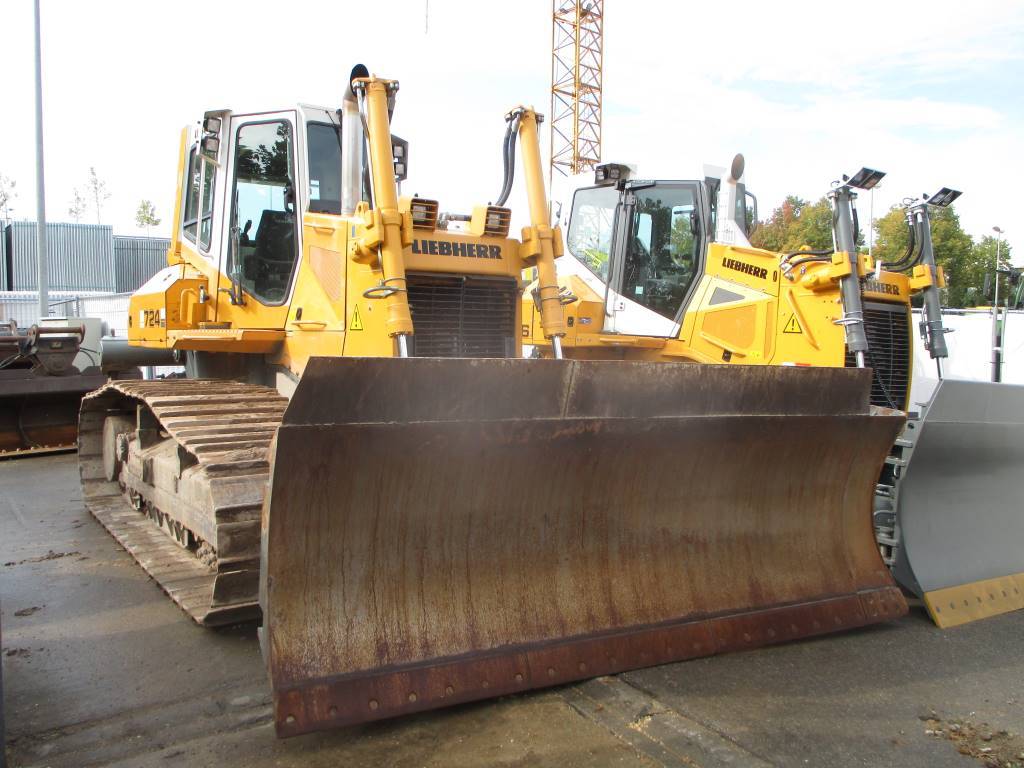

УСТРОЙСТВО Liebherr PR 724 L
Liebherr PR 724 L чрезвычайно долговечен благодаря использованию проверенной технологии и усилению компонентов, подвергающихся высоким нагрузкам.
Коробка передач бульдозера бесступенчатая гидравлическая, оснащена независимым гусеничным приводом. Скорости регулируются в диапазоне:
- 1 диапазон (задний ход) — 0-4 (0-4,8) км/ч;
- 2 диапазон (задний ход) — 0-6,5 (0-7,8) км/ч;
- 3 диапазон (задний ход) — 0-11 (0-11) км/ч.
Оператор переключается между диапазонами кнопкой на джойстике. Рулевое управление гидростатическое. Тяговое усилие 235 кН.
Тормозная система Liebherr PR 724 L состоит из неубиваемого рабочего, стояночного и аварийного тормозов.
Ходовая часть — гусеничного типа. Подвеска рамы катка установлена на качающихся полуосях и маятнике. Применяются одноволоконные гусеничные цепи с пружинно-гидравлическими натяжителями.
Параметры ходовой тележки (L/LX/LGP):
- Количество звеньев цепи — 42/46/46;
- Количество опорных катков — 7/8/8;
- Количество опорных катков — 2/2/2;
- Гусеницы — 508/508/711 мм.
Закрытая кабина Liebherr PR 724 спроектирована аналогично другим продуктам марки. Он поставляется с гибкой подвеской и защитой FOPS / ROPS. Базовое сиденье можно отрегулировать под вес водителя. Элементы управления и информация разработаны с учетом удобства оператора. Уровень шума в кабине не должен превышать 77 дБ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры (L/XL/LGP):
- Длина пустого: 4114/4173/4173 мм;
- Ширина по краям траков – 2410/2410/2998 мм;
- Высота за кабиной – 3197/3197/3197 мм;
- База гусеницы – 2830/3210/3210 мм;
- высота гусеницы – 56/56/56 мм;
- дорожный просвет – 475/475/475 мм;
- Стандартные размеры рельсов — 610/610/914 мм.
Для Liebherr 724 L доступны следующие варианты крепления передней части:
- 6-позиционная приборная панель;
- 6-позиционный поворотный нож;
- прямой клинок;
- U-образный шпатель (для версий L и XL).
Характеристики оборудования
для версии L (6-позиционный отвал / 6-позиционный маятниковый отвал / U-образный отвал / прямой отвал):
- вместимость – 3,17/3,17/4,27/3,14 куб.м.;
- высота — 1200/1200/1250/1200 мм;
- рабочая ширина – 3204/3204/3000/3000 мм;
- транспортная ширина — 2997/2430/-/- мм
- высота подъема — 1149/1149/968/968 мм
- глубина опускания — 532/532/419/419 мм
- угол наклона – 5/5/10/10 градусов;
- угол поворота руля — 23/18/-/- град.;
- длина бульдозера с оборудованием – 5369/5369/5155/4941 мм;
- масса бульдозера с оборудованием – 16867/17202/16792/16662 кг;
- давление — 0,49/0,50/0,49/0,48 кг/кв.см.
Характеристики оборудования
для версии XL (6-позиционный отвал / 6-позиционный маятниковый отвал / U-образный отвал / прямой отвал)
- объем – 3,17/3,17/4,27/4,14 куб.см;
- высота — 1200/1200/1250/1200 мм;
- рабочая ширина – 3204/3204/3000/3000 мм;
- транспортная ширина — 2997/2430/-/- мм
- высота подъема — 1187/1187/1062/1062 мм
- глубина опускания — 510/510/460/460 мм
- угол наклона — 5/510/10 градусов;
- угол поворота руля — 23/18/-/- град.;
- длина бульдозера с принадлежностями – 5501/5501/мм;
- бульдозер с оборудованием – 17427/17762/17287/17157 кг;
- давление — 0,44/0,45/0,44/кг/см кв.
Характеристики оборудования
для версии XL (6-позиционный бульдозерный отвал / 6-позиционный осциллирующий бульдозерный отвал / прямой отвал)
- вместимость — 3,39/3,39/3,43 куб.м;
- высота — 1100/1100/1100 мм;
- рабочая ширина – 3790/3790/3600 мм;
- транспортная ширина — 3537/3000/- мм;
- высота подъема — 1174/1174/1061 мм
- глубина опускания — 504/504/460 мм
- угол наклона – 5/5/10 градусов;
- угол поворота руля — 23/18/- град.;
- длина бульдозера с оборудованием – 5468/5468/5316 мм;
- бульдозер с оборудованием – 18437/18772/18322 кг;
- давление — 0,31/0,32/0,31 кг/кв см
Заднее оборудование PR 724 Litronic включает трехколонный рыхлитель и дышло.
Параметры 3-стоечного рыхлителя:
- Высота подъема (мин/макс) 500/650 мм;
- глубина рыхления (мин/макс) — 350/500 мм;
- ширина — 2300 мм;
- Длина (рыхлитель опущен/поднят) – 1427/1071 мм;
- вес — 1480 кг;
- расстояние от центра тяжести – 1000 мм; дальность — 463 мм; вес — 1480 кг.
- дальность — 463 мм;
- высота сцепки – 525 мм;
- диаметр штифта — 45 мм;
- вес — 205 кг.
Двигатель Liebherr PR 764 Litronic
Топливная эффективность бульдозеров Liebherr улучшена за счет обеспечения постоянных низких оборотов двигателя. Независимо от скорости, с которой передвигается машина, дизель работает на одних и тех же, оптимальных оборотах.
Работу Liebherr PR 764 Litronic на неровной поверхности делает более эффективной ходовая часть с качающейся подвеской катков гусениц. Это улучшает сцепление с грунтом, тем самым повышаются тяговые характеристики. Если же технику предполагается использовать для перемещения мягких материалов (например, угля), производитель предлагает катки с жестким креплением. Бортовые редукторы были усилены, и в них использовано двойное уплотнение.
