Самодельный ковш
КУН на минитрактор можно изготовить своими руками, при этом сэкономив средства на покупке данного приспособления. Нужно обзавестись металлическим листом (с толщиной от шести миллиметров), ножницами по металлу, сваркой, железными трубами различного диаметра.
КУН на трактор изготавливается по несложной схеме:
- Крепёж приваривается к коробке и мотору. Снизу конструкция усиливается металлическим уголком;
- Изготавливается сам КУН. Достаточно разрезать лист металла на прямоугольники, которые после свариваются в одну конструкцию. Сварка должна быть качественной, чтобы готовая конструкция прослужила дольше. За стойки подойдут трубы и тяги с диаметром 10 и 5 сантиметров соответственно;
- Установка гидроусилителя. Для его подвижности подойдёт втулка с диаметром около 3 сантиметров;
- Труба опор приваривается к передней части агрегата, далее стойки объединяются и усиливаются «косынками»;
- Для нормального поворота ковша используется цилиндр, устанавливаемый справа.
Чтобы самостоятельно изготовить ковш, необходимо знать, как пользоваться сваркой и разбираться в механике. Если возникли сомнения, лучше приобрести готовое оборудование, которое можно крепит на трактор Киоти и другие популярные модели техники.
Изготовление навесного оборудования
Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.
Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.
Изготовление окучника
Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.
Картофелесажалка
Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.
Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.
Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.
Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.
Фрезы, плуг
Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.
Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.
Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы
Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.
Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров
Изготовление адаптера-прицепа
Конструкция этого аппарата включает в себя:
- раму из металла;
- сцепку;
- штангу поперечную;
- раскосы;
- стойки, ось, колеса;
- инструменты для управления;
- прицеп или тележку;
- место для оператора и подключения дополнительных механизмов.
Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.
Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.
Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.
Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.
Технология производства навесного оборудования на трактор
Сначала необходимо подготовить основу. Она представляет собой прямоугольник, который образуют трубы квадратного сечения или уголки. В центре основы фиксируется еще один прямоугольник, куда будет произведена установка большого гидроцилиндра. На верхней грани закрепляется распорка и четыре шарнира (для цилиндров и механизма стрелы).
Схема стрелы для трактора
Стрела изготавливается из двух металлических профилей, соединенных под углом 30 градусов. К ней (сверху) фиксируются окончание основы и крепление гидроцилиндра.
В середине стрелы устанавливается цилиндрический шарнир. Сюда же монтируются подвижно закрепленные отрезки, соединяющие между собой маленькие цилиндры и перекладину, необходимую для крепления основы ковша.
Из одного большого и четырех меньшего размера стальных прямоугольных пластин изготавливается ковш, один из листов приваривается под углом.
Если стрела имеет длину более двух метров, велика вероятность того, что трактор может опрокинуться. Для устранения возможной проблемы передняя часть спецтехники оборудуется противовесом.
Изготовление фронтального погрузчика на трактор
От предыдущего ковша фронтальный погрузчик отличается тем, что он монтируется на навесной механизм, расположенный в передней части трактора. В дальнейшем такой экскаватор может активно применяться для уборки снега, выравнивания участка и расчистки мусора.
Как и в первом случае, перед изготовлением погрузчика потребуется изучить чертежи. Они должны быть максимально точными, чтобы сделанный погрузчик получился предельно сбалансированным и надежным.
Далее необходимо собрать все нужные для работы материалы и инструменты.
Работа должны выполняться с применением такого сырья и оборудования:
- нескольких листов стали – их размеры подбираются в зависимости от габаритов погрузчика;
- 2 больших и 2 малых гидравлических цилиндров;
- болтов, гаек и шарнирных соединений;
- болгарки и дрели;
- сварочного аппарата;
- плоскогубец, отверток, гаечных ключей.
Последовательность изготовления фронтального погрузчика на трактор должна выглядеть следующим образом:
- В первую очередь под передним навесным механизм трактора необходимо установить металлические платформы, служащие опорой для погрузчика. В установленных платформах понадобится проделать выемки для монтажа тяг;
- На следующем этапе необходимо собрать стрелу. С целью ее изготовления понадобится сделать 2 контура из профилей, которые должны быть соединены между собой под углом в 30 градусов. Оба контура должны быть прикреплены друг к другу посредством перемычек, расположенных в нижней, центральной и передней части конструкции;
- К каждому контуру нужно приварить по одной вертикальной опоре таким образом, чтобы каждая из них выступала в своей верхней части. К каждой опоре необходимо приварить по одной дополнительной распорке, вторая сторона которой должна крепиться к уголку, расположенному в центральной части имеющейся стрелы;
- В задней части сваренного из стальных листов ковша нужно проделать проушины. К нижней проушине понадобится прикрепить стрелу, а к верхней – 2 малых гидравлических цилиндра. Вторыми концами гидроцилиндры должны крепиться к уголку, расположенному в центральной части стрелы. Цилиндры с большими размерами нужно провести с центральной части стрелы на опору, установленную в вертикальном положении;
- На финишном этапе потребуется установить готовую конструкцию на передний навесной механизм трактора.
В собранном своими руками фронтальном погрузчике за его поворот отвечают передние гидравлические цилиндры, а за сгибание и разгибание стрелы – задние цилиндры с большими размерами.
Изучив порядок действий при изготовлении переднего и заднего куна, практически каждый фермер сможет изготовить трактор с двумя ковшами – такой агрегат будет обладать максимально высокой производительностью и поможет при выполнении разных сельскохозяйственных и бытовых задач.
Ковш для трактора является разновидностью погрузчика для тяжёлой техники. По принципу работы это стандартный фронтальный погрузчик, за его работу отвечает гидравлическая система. КУН превращает технику в экскаватор, погрузчик на трактор, планировщик или бульдозер.
Ковш универсальный навесной первоначально был изготовлен с целью загрузки силоса или сена. Но сфера применения данного оборудования значительно расширилась, потому их активно применяют в складах для транспортировки грузов, в строительстве, для благоустройства территории, для уборки снега.
Преимущества фронтального погрузчика трактора:
- Удобен в техническом обслуживании, поскольку все узлы находятся в зоне досягаемости и могут легко заменяться;
- Быстрое монтирование и демонтаж различных навесов;
- Надёжный (не всегда можно сказать о самодельном погрузчике);
- Высокая грузоподъёмность;
- Усиленная гидросистема упрощает управление агрегатом.
Отвал
Отвал для минитрактора – это еще один незаменимый агрегат при работах на небольшом хозяйстве. С его помощью можно выравнивать участок, убирать снег и выполнять еще множество разных задач.
Самодельный отвал можно изготовитель из куска стальной трубы диаметром не менее 70 см и с толщиной стенок от 8 мм, также подойдет старый отопительный котел или бочка. Чтобы сделать отвал на минитрактор, нужно разрезать продольно трубу, но сделать это нужно не посередине, а приблизительно на три четверти от полной окружности. Таким образом, получается идеальный изгиб для захвата.
При изготовлении лопаты для минитрактора нужно учитывать его мощность и размеры, чтобы правильно выбрать ширину. Не рекомендуется делать отвал шире трактора более чем на 20 см с каждой стороны.
Для усиления отвала необходимо сделать продольный упор, для которого идеально подойдет квадратная труба размером 4*4 см. Кроме того, рекомендуется сделать вертикальные упоры в количестве 4-8 штук. Крепить продольный упор лучше всего чуть ниже центра лопаты, а ее нижнюю кромку обеспечить резиновым кожухом, чтобы обезопасить от повреждений при соприкосновении с твердой поверхностью, например, асфальтом или бетоном. Еще один немаловажный элемент – нож, который приваривается к нижней кромке. Сделать его можно из металлической пластины 5 мм толщиной и длиной, соответствующей ширине лопаты. Для крепления манжеты на каждые 10 см следует просверлить отверстия диаметром 5-6 мм.
Установить лопату нужно на сварную конструкцию, которая напоминает букву А. В месте, где находится средняя перемычка, следует приварить специальный кронштейн для крепления навески к трактору. Подъем лопаты обеспечит гидравлический узел, который лучше всего сразу купить в магазине.
Разновидности отвалов
Задненавесной отвал для мини-трактора
По способу размещения и крепления выделяют несколько видов данного оборудования:
- Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
- Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.
Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:
- Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
- мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
- вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.
Бочка для отвала
Отрезаем по размеру
Скелет для прочности
Свариваем каркас с нашей бочкой
Вид крепления к навеске
Гидравлика для подъема отвала
Готовый покрашенный отвал который сделали своими руками
Вот и все отвал готов
Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.
Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.
Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.
Ковш универсальный навесной
Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.
Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.
Фронтальные погрузчики имеют целый ряд достоинств:
- легкое техническое обслуживание;
- надежность;
- легкость монтажа и демонтажа оборудования;
- серьезная грузоподъемность для небольшого по размерам трактора;
- простота управления за счет усиленной гидравлики.
Изготовление ковша
Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.
Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.
- Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
- Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
- Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
- Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
- Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.
Техника безопасности при работе с ковшом
Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.
Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.
Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:
- использовать КУН можно только по прямому назначению;
- при работе следует внимательно следить за ковшом;
- во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.
Правила работы
Во время изготовления фронтального погрузчика производители должное внимание уделяют безопасности оператора при работе. При использовании небольших машин нужно следить за перегрузом, чтобы малая техника не перевернулась
Предотвратить это можно установкой защитных систем
При использовании небольших машин нужно следить за перегрузом, чтобы малая техника не перевернулась. Предотвратить это можно установкой защитных систем.
Также стоит следовать несложным рекомендациям при эксплуатации трактора с ковшом:
При передвижении корш должен находиться в нижнем положении;
Важно следить за правильностью поднятия КУНа во время работы;
Спецтехника (включая трактор с двумя ковшами) должна применяться строго по назначению.
При покупке минитрактора, стоит убедиться в наличии важных опций и элементов. Так при необходимости достаточно приобрести ковш трактора и другие навесы, которые можно крепить к спецтехнике.
Фронтальные погрузчики на трактор Беларус 82.1 | Автор топика: Charvi
Обсуждаем конструкции, преимущества и недостатки имеющегося на рынке оборудования фронтального погрузчика на трактора Беларус.
МТЗ (Abheek) Фронтальный погрузчик МКДУ82Б Аграмак Базовая комплектация машин серии МКДУ-82Б основана на применении нового поколения фронтальных широкоуниверсальных погрузчиков с быстросъёмным гидроподъёмником и полуавтоматической сменой рабочих органов. Основные преимущества: — Навеска или отсоединение погрузчика от трактора – в течении 2-3 минут без использования инструмента. — Входящий в базовую комплектацию суппорт (рама навески рабочих органов) позволяет за 1 минуту сменить рабочий орган (ковш, вилы и т.д.) без применения инструмента.
Надежное запирание рабочего органа производится лёгким поворотом рукоятки замка. — Механический параллелограмм обеспечивает максимальную параллельность подъёма поддонов и закрытого ковша. — Для защиты погрузчика и трактора от перегрузок в гидросистеме предусмотрен клапан избыточного давления. — Присоединение гидроподъёмника к гидросистеме трактора осуществляется гидравлическими быстросъемными штекерами без использования инструмента. — Механизм присоединения панелей гидроподъёмника к оп***й раме с клиновым затвором обеспечивает длительную и надёжную работу без люфта. — Все шарнирные соединения имеют систему смазки, что увеличивает ресурс погрузчика.
Характеристики: Масса погрузчика без рабочих органов, кг 650 Высота подъема стрелы погрузчика по нижнему шарниру, м 3, 8 Грузоподъемность, кг 1000
Tags: Самодельный ковш на заднюю навеску трактора
Навеска на минитрактор своими руками
При серьезном подходе минитрактор может стать серьезным помощником как фермеру-профессионалу, так и садовнику или огороднику любителю. Современная промышленность предлагает мимнитрактора буквально на любой объем аграрного производства, с учетом любой специфики. Однако цена нового фирменного минитрактора, к сожалению, доступна далеко не каждому. Существуют различные способы экономии на приобретении средства механизации аграрного труда.
Минитрактор из мотоблока
Например, можно заказать через сеть Интернет минитрактор из Китая и стран Юго-Восточной Азии. Можно воспользоваться онлайн-биржами и приобрести технику, бывшую в употреблении. Но даже такие сокращенные траты могут показаться избыточными для тех, кто занимается садом или огородом на любительском уровне, однако нуждается в «железной» поддержке своего нелегкого труда.
Что такое навеска?
В этом случае может стать полезен трактор, собранный из мотоблока.
Как сделать трактор из мотоблока Нева своими руками. Изготовление мини-трактора из мотоблока Нева
Прежде всего, отметим причину, по которой именно классические модели агрегатов Нева так хорошо подходят для переоборудования мотоблока в трактор. Дело в том, что для такой задачи нужна достаточная мощность, которой обладают все агрегаты этого бренда. При этом процесс переоборудования не настолько сложен и трудоемок и при наличии чертежа и понятной инструкции посилен практически для любого владельца. Чертежи создаются такими же пользователями, которые уже успешно справились с этой задачей и теперь делятся своим опытом.
Создайте мини-трактор из мотоблока Нева
Рассматривая условия, необходимые для переоборудования, остановимся чуть подробнее на требуемой мощности. Силовая установка должна иметь такую производительность, чтобы без затруднений передвигать собственный вес вместе с закрепленным на него навесным оборудованием, а также вес рамы и оператора, управляющего агрегатом. В качестве удачного примера можно отметить модификацию МБ-23С 9.0 PRO. Этот агрегат имеет четырехтактный двигатель и мощность в 9 л.с., что оптимально для необходимой тягловой силы при работе мотоблока с присоединенными к нему плугами, окучивателями, косилкой и любым другим оборудованием.
Важно! Если ваш мотоблок не обладает достаточной мощностью для переделки в самодельный трактор, решением вопроса может стать покупка адаптера. Этот вариант не столь удобен, как переоборудование агрегата, имеющего нужную производительность, но все же обеспечивает возможность работать сидя
К сожалению, такой вариант исключит возможность использовать отдельные виды навесных устройств.
Что важно учесть при производстве навески?
Приступать к изготовлению спецтехники целесообразно при наличии необходимых материалов и инструментов
Важно правильно оценить имеющийся опыт работы мастера со сварочным аппаратом и другими приспособлениями для металлообработки
Схема навесного механизма
Первым этапом производства оборудования на трактор является подготовка необходимых чертежей. Можно упростить задачу, взяв имеющийся в свободном доступе типовой документ. В спецификации фигурируют необходимые детали, с указанием их размеров. Используя ее, производится расчет требующегося для изготовления самодельного погрузчика материала, а также металлических крепежных изделий.
Произведенный в соответствии с чертежом и технологией погрузчик на мини-трактор станет отличным помощником в работе.
КУН для минитракторов
Этот сайт создан для тех кто хочет собрать КУН для своего минитрактора. На сайте размещены чертежи (пока не все) фронтального погрузчика, который я изготовил и протестировал на своих тракторах (Т-25 и df-244).
Тракторы беларус МТЗ-80, МТЗ-82, МТЗ-82.1, МТЗ-1221, 1523, МТЗ-892, ЮМЗ, Т-40. Сельскохозяйственная техника: плуги, культиваторы, мотоблоки, косилки, сеялки
Этот КУН закидывает снег и песок в телегу на высоту более 2 м. КУН поднимает четырех человек весом 90 — 110 кг.
КУН тестировался в работе с тракторами ХТЗ Т-25 и DongFeng df-244.
Для раскройки деталей на лазерном ЧПУ Вам нужно будет перечертить чертежи в формате dxf. Или заказать такие чертежи у меня. Комплект чертежей для лазерной резки на ЧПУ станке в формате dxf стоит 10000 р. Эту символическую плату за чертежи я беру для закупки метала на мои следующие проекты. На данный момент металл ждут пилорама и координатно фрезерный станок с ЧПУ, чертежи которых я также выложу на сайте.
Внимание! Сайт находится в процессе наполнения. Некоторые чертежи еще не выложены. Кун на трактор – это полезное в хозяйстве оборудование, позволяющее выравнивать верхний слой грунта, разрывать завалы мусора и загружать грузовые автомобили
Конечно, такая многофункциональная спецтехника стоит довольно дорого. В связи с этим многие фермеры-энтузиасты решаются на самостоятельную сборку погрузчика, тем более, что сделать кун для трактора не так сложно, как кажется
Кун на трактор – это полезное в хозяйстве оборудование, позволяющее выравнивать верхний слой грунта, разрывать завалы мусора и загружать грузовые автомобили. Конечно, такая многофункциональная спецтехника стоит довольно дорого. В связи с этим многие фермеры-энтузиасты решаются на самостоятельную сборку погрузчика, тем более, что сделать кун для трактора не так сложно, как кажется.
Наиболее важным преимуществом самодельного куна считается его невысокая себестоимость. Естественно, при сборке придется немного потратиться, однако по итоговой цене самодельные погрузчики трактора все равно будут значительно уступать своим заводских аналогам.
Второе важное достоинство куна заключается в том, что такой экскаватор можно использовать для работы не только с отечественными тракторами МТЗ или Агромаш, но и для трактора Киоти, Субару, а также техники других импортных брендов. Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание. Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание
Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание.
К основным минусом создания самодельного погрузчика относится:
- дефицит определенных материалов и оборудования в хозяйстве приведет к его покупке, что существенно увеличивает себестоимость самодельного куна;
- перед сборкой потребуется немного потренироваться в работе с болгаркой, сварочным аппаратом и дрелью – это позволит увереннее держать оборудование в руках непосредственно при изготовлении куна, а также добиться лучшего качества и сбалансированности при работе трактора с ковшом.
Кроме перечисленных минусов следует выделить еще один недостаток в виде большого количество потраченного на изготовление времени. Тем не менее, правильно сделанный ковш для трактора быстро окупиться благодаря своей многофункциональности и надежности.
Дополнительное описание
Всего один инструмент позволит вам выполнить различные виды задач, такие как:
- Уборка свежевыпавшего снега и работы с другими сыпучими материалами (сторона, оборудованная резиновыми ножами)
- Осуществление лёгких планировочных работ, таких как: уборка льда, работа на грунтах I и II категорий (сторона со съемными металлическими ножами).
Универсальный отвал имеет две рабочие поверхности: одна с резиновыми ножами, другая с металлическими ножами, при необходимости лопату можно перевернуть.
Виды отвалов к трактору:
- Отвал универсальный гидроповоротный
- Отвал универсальный механический
- Отвал коммунальный гидроповоротный
- Отвал коммунальный механический
- Отвал бульдозерный гидроповоротный
- Отвал бульдозерный механический
- Отвал бульдозерный прямой
Усиленная лопата изготавливается из 6-миллиметровой стали и снабжена рёбрами жёсткости. А специальные пружины смягчают удар при наезде на препятствие.
Для производства резиновых ножей отвала используется техпластина, армированная стальными тросами, что позволяет ножам быть прочнее и не ломаться на морозе.
Технические характеристики
| 2400 | 2500 | |
| — высота | 795 | 895 |
| Масса, кг | 390 | 450 |
| Минимальная ширина захвата, мм | 2080 | 2165 |
| Максимальная ширина захвата, мм | 2400 | 2500 |
| Максимальный угол поворота, ° | ±30 | |
| Опускание лопаты в прямом положении ниже опорной поверхности, мм | не менее 80 | |
| Подъем лопаты в прямом положении над опорной поверхностью, мм | не менее 320 | |
| Рабочая скорость, км/ч | не более 15 | |
| Управление | гидравлическое/механическое | |
| Агрегатируется с тракторами | Беларус 82.1, 82.1-23/12, 826, 892, 92П, 920, 952, 1221, 1523 и их модификации | |
| по заявке | Беларус 1220 |
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
Как сделать самодельный погрузчик на заднюю навеску трактора МТЗ: чертежи
Чтобы сделать самодельный погрузчик на заднюю навеску трактора МТЗ, чертежи, следует провести ревизию в своих подсобных помещениях. Надо оценить, найдется ли у вас достаточное количество материалов и инструментов, чтоб смастерить такой агрегат для трактора.
Роль погрузчиков в подсобном хозяйстве и подготовка к изготовлению
Каждому фермеру в его хозяйстве нужен фронтальный погрузчик для минитрактора. К сожалению, приобрести его может не каждый, учитывая высокую стоимость. Выходом из ситуации послужит переустройство вашей техники. Можно сделать самодельный погрузчик на трактор, имея мастерство для проведения таких работ, а также достаточное количество материалов и инструментария.
Исходя из практики, погрузчик на минитрактор очень хорошо сочетается в паре с трактором МТЗ, что изготавливается на белорусском заводе. Эти машины наиболее часто встречаются на хозяйственных наделах. Он оснащен гидравликой и приспособлен для установки навесных инструментов.
Погрузчик на минитрактор позволит сэкономить денежные средства. Подобрав нужные средства и материалы из собственных хранилищ, лежащие длительно без применения, умелыми руками можно изготовить это оборудование на заднюю навеску. Можно самому задать его параметры, что является преимуществом.
Если материалов и средств, чтоб сделать для мини-трактора такое дополнение, нет, то затраты на их покупку смогут превысить цену готового заводского погрузчика. Да и самодельные погрузчики по качествам не сравнятся с покупными. Но можно значительно дешевле приобрести бывший в употреблении агрегат, имеющий заднюю подвеску.
Начинать работу по созданию нужного оборудования своими руками надо с чертежей. Необходимо продумать все тонкости, размеры.
Если у вас нет опыта в разработке графических материалов, найдите типовые чертежи. Сборочный чертеж должен состоять из спецификации, где перечисляются все входящие сборки и детали, а также материалы.
Пользуясь этой документацией, подсчитывают количество материалов и крепежа.
Понадобятся такие инструменты:
- аппарат для сварки (от надежности, прочности и долговечности конструкции будут зависеть условия безопасной работы на тракторе, поэтому эту операцию следует производить качественно и профессионально);
- болгарка или газорезка по металлу;
- подручный инструментарий — не обойтись без молотков, ключей разводных, кувалды и пр.;
- для создания конструкции понадобятся профили проката и полосы из металла, их параметры определяют из того, какой нагрузке будет подвергаться установка, исходя из запланированных функций;
- поскольку на погрузчике будет установлены ковш со стрелой, чтоб ее поднять, потребуется большой цилиндр гидравлический, для возможности управления ковшом под различными углами наклона — 2 небольших цилиндра.
- Определив нагрузку установки, следует подсчитать необходимое количество шарнирных соединений, которые помогают агрегату работать под нагрузкой.
- Раскрой материалов своими руками следует проводить строго по чертежам, это поспособствует экономичному распоряжению ими и поможет лучше представить будущее изделие и принять правильное решение для придания наибольшей прочности и надежности.
Технология создания самодельного погрузчика
Начинают изготовление с 2 прямоугольных остовов. Первый из них — основной — своими руками изготавливается с нижним, выходящим за грани элементом. Им же основу будут крепить к задней части трактора.
Второй каркас на заднюю навеску изготавливают из полос и скрепляют с распоркой, что находится наверху, и с гидравлическим цилиндром — внизу. Благодаря подпорке обеспечивается неподвижное положение остова.
На верхнюю грань закрепляют шарниры: в центральной части 2 шарнира для верхних цилиндров гидравлики и пара шарниров для стрелочного механизма. Высоту каркаса определяют целесообразностью.

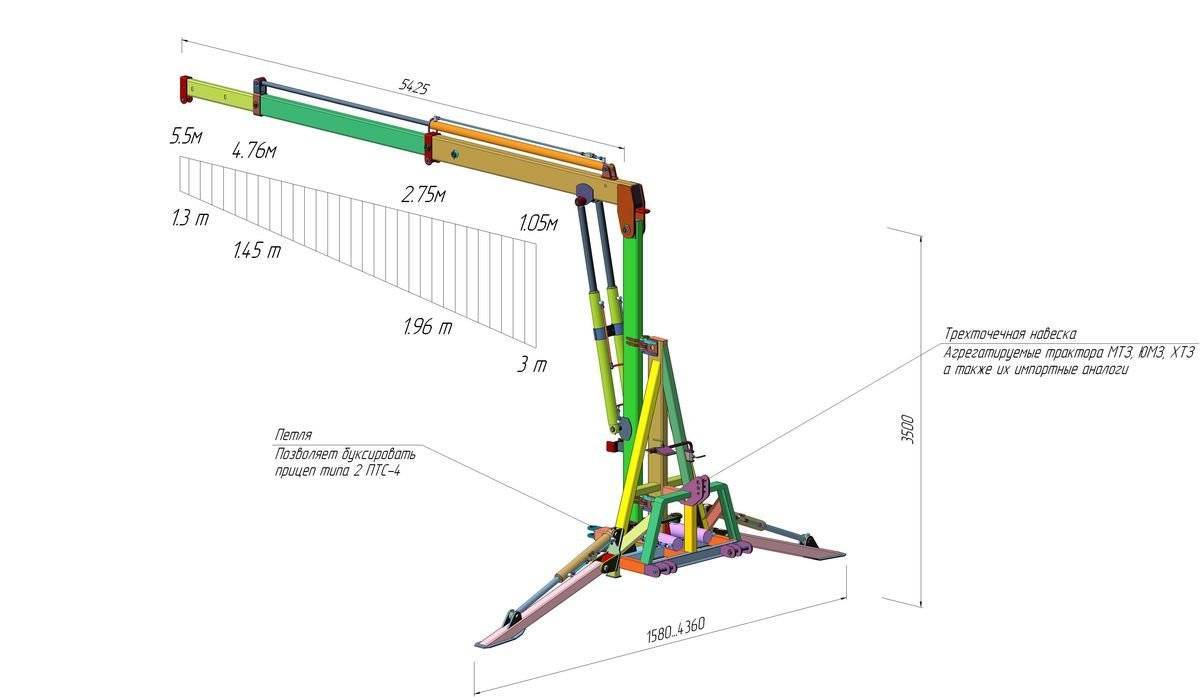

Механизм стрелы является сборной конструкцией. К ее центру, шарниру, прикрепляется рабочий орган — рычаг. Весь механизм является согнутыми трижды двойными конструкциями, которые закрепляются друг с другом на концах и в центре.
Готовая стрела может иметь конечную протяженность 2 м и больше, поэтому ее оснащают противовесом. Груз для противовеса помещают в корзину, приваренную к раме впереди машины. В качестве противовеса пойдут блоки из бетона, песок в мешках.

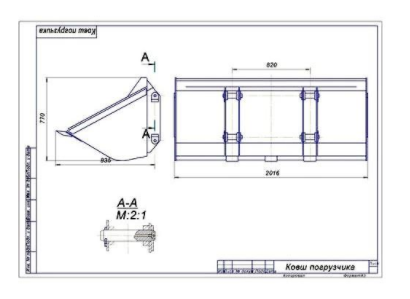

Для производства ковша нужно иметь достаточную квалификацию. Если таковой не имеется, лучше приобрести готовый в специальном магазине. Ковш возможно заменить вилочковым погрузчиком для тюков или поддонов.
Заключение
Таким образом, минитрактор, погрузчик которого изготовлен кустарным способом, станет незаменимым помощником в вашем подсобном хозяйстве.
