Бульдозер Шантуй СД 16: технические характеристики

Сфера использования

«Шантуй СД 16» можно назвать востребованной техникой на многих стройплощадках. На основе базовой модели разработаны версии машины для работы в лесу, на болотах, угольных электростанциях, мусорных полигонах.

Бульдозер применяют для послойного копания, перемещения грунтов I-IV категорий либо рыхления скальных или мёрзлых материалов. Первую группу работ аппарат выполняет прямым поворотным, сферическим или угловым отвалом, вторую — трёхстоечным рыхлителем. В общем случае спецтехнику задействуют для:

  • планировки стройплощадок;
  • возведения насыпей;
  • разработки выемок, котлованов;
  • нарезки террас на косогорах;
  • копания траншей под фундаменты и коммуникации;
  • разравнивания грунта, отсыпаемого другими машинами;
  • засыпки рвов, ям, траншей, котлованов и пазух оснований зданий;
  • расчистки территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора.

Характеристики навесного оборудования

Спецтехника Shantui комплектуется отвалом и рыхлителем.

Технические параметры отвала:

Тип/ХарактеристикиПрямой перекашиваемыйПоворотныйСферический
Высота подъема109511101095
Глубина среза540530540
Ширина338839703556
Высота114910901120


Отвал Shantui SD16

Сзади бульдозера Shantui монтируется съемный, трехстоечный, регулируемый рыхлитель формы параллелограмма. Его особенности (мм):

  • вес – 2454 кг;
  • глубина рыхления – 572;
  • высота подъема над землей – 592;
  • количество зубьев – 3;
  • расстояние между зубьями – 950.


Рыхлитель на бульдозер Shantui SD16

Видео по теме: Shantui SD16 — техническое обслуживание

Публикации по теме


Устройство и характеристики бульдозера Shantui SD22


Технические характеристики бульдозера Shantui SD32


Рейтинг компаний в Нижнем Новгороде по аренде бульдозера

Сведения об устройстве бульдозера

Бульдозер характеризуется, как очень юркий, оборотистый, в то же время достаточно мощный.

Все это позволяет производить работы самого разного уровня сложности. Каждый конструкционный элемент характеризуется идеальным качеством и продуманностью.

Двигатель

Двигатель в бульдозере этой марки – это мощный и достаточно надежный механизм, который в состоянии обеспечить максимально бесперебойную работу в самых разных жизненных условиях. Высокие показатели мощности не требуют большого расхода энергии. Это особый рядный, четырехтактный двигатель, который имеет специальное водяное охлаждение. Его номинальная мощность составляет 122 кВт, а общий рабочий объем цилиндров примерно равен 9.7 литров.

Бульдозер можно укомплектовать обычным ковшом-отвалом, который может быть прямым, треугольным, а также U-образным.

Трансмиссия

Установленная система трансмиссии в состоянии обеспечить машине передвижение с достаточно высокой скоростью. Она может достигать 13,5 км в час.

Гидравлика

Работу гидравлики обеспечивает специальный шестеренный насос, производительность которого составляет 335,5 л/мин. Управление данной системой осуществляется при помощи специального гидрораспределительного клапана.

Насос работает на паре цилиндрах, диаметр каждого при этом составляет 110 мм. Это особые цилиндры, которые относятся именно к гидравлической системе особого двустороннего воздействия. Параметры максимального давления в гидравлике составляет примерно 14 МПа/140 кг на см2.

Кабина

Кабина данного устройства обладает формой шестигранника, что является оптимальным для оборудования такого плана. Оператору предоставляется увеличенный обзор, который позволит оператору в совершенно любое время наблюдать расширенную панораму.

Наличие комфортных условий для водителя позволяет ему работать с максимальной эффективностью. Оператор не испытывает дискомфорта от шума и сильной вибрации, так как кабина отделана современными изоляционными материалами. Благодаря этому утомляемость специалиста снижается. Встроенное качественное климатическое оборудование позволяет с комфортом работать в самых разных климатических условиях.

Управление

В кабине находится эргономичное сиденье. Оно легко и просто регулируется, что дает возможность оператору занимать какое угодно удобное положение.

Многочисленные устройства по управлению – рычаги, приборы – расположены в непосредственной близости от установленного сиденья. Таким образом, обеспечивается максимально эффективный и четкий процесс управления.

Так же на сайте можно узнать подробности о бульдозерах следующих марок: Четра Т25, Четра Т35, Т130, Т170, ЧТЗ Т800, ЧТЗ Б10М, ДТ75, Komatsu D355, Caterpillar D6R.

Ходовая

Бульдозер оснащен качественными гусеничными траками особой модульной конструкции. благодаря этому они наделяются просто неоспоримыми преимуществами перед иными аналогами. Cовременная модульная система в состоянии обеспечить максимально быструю, а также достаточно легкую замену всех конструкционных деталей при необходимости провести ремонт.

Платформу вполне можно без труда установить на траки разных видов и категорий – широкие, узкие, гладкие или со специальными зацепами. Сфера применения машины за счет этого значительно расширяется, их можно без проблем применять на болотистой местности, песчаной и скальной.

Конструкционные особенности и характеристики

Бульдозер Shantui изготавливается в разных модификациях. Китайская компания Шантуй стала работать совместно с японской компанией Komatsu. Теперь качество товаров соответствует технике мировых лидеров по изготовлению бульдозеров. Бульдозеры подразделяются в зависимости от мощности и веса.

Различаются машины типами отвала и рыхлителями. Бывают модели-планировщики для работы на болоте, при добыче полезных ископаемых. Машины имеют закрытую кабину, что позволяет работать в любую погоду. Сзади на бульдозере всех модификаций стоят рыхлители.

Большой выбор модификаций и сотрудничество с японской компанией позволило улучшить технологию производства. Бульдозеры имеют отличное качество и невысокую цену. Компания выпускает несколько серий, которые различаются своей массой. Бульдозеры на гусеничном ходу выполняют обустройство территории, осуществляют строительные, землеройные и дорожные работы, используются в карьерах.

Китайский бульдозер отличается высокой продуктивностью и маневренностью. Машины постоянно улучшаются и модернизируются. Достоинства техники:

  • большой отвал;
  • привод совмещает механический и гидравлический способ работы;
  • создана электронная панель для наблюдения за операциями;
  • имеется система безопасности.

Бульдозер относится к 15 тяговому классу. Агрегат работает в любых климатических условиях. В зависимости от предназначения бульдозер может иметь различные рабочие органы.

Технические характеристики бульдозеров Shantui:

  • Вес 23,5 т.
  • Объем навесного оборудования 7,5 м³.
  • Глубина погружения отвала 5,4 м.
  • Бак для горючего на 300 л.
  • Габариты: 5,75х3,4х3,725 м.
  • Дорожный просвет 0,4 м.
  • Радиус поворота 3,3 м.
  • Ширина колеи 2 м.
  • Мощность двигателя равна 162 кВт.
  • Объем двигателя 14 л.
  • Расход топлива составляет 230 г/кВт ч.

Гусеничный бульдозер Shantui SD16L — аналог японского бульдозера Komatsu D65. У него несколько моделей, которые различаются оборудованием для разных условий работы.

  • Вес бульдозера Шантуй СД 16 составляет 17 т.
  • Мощность двигателя 120 кВт.
  • Предельное заглубление отвала 530-540 мм.
  • Максимальный уклон 30º.
  • Ширина отвала СД16 равна 3388 мм.
  • Высота отвала 1149 мм.

Гусеничный бульдозер СД22 выполняет операции во время земляных работ. Он считается основной модификацией, которая выпускается на заводе. Эта модель отличается высоким качеством сборки и функционированием узлов.

Некоторые узлы гусеничного агрегата производят по лицензии компаний Caterpillar и Komatsu. Предшественником данной модификации был бульдозер TY220. Новая модель производится на основе разработок японской модификации Komatsu D85A-21.

  • большой отвал;
  • гидропривод;
  • система безопасности.

На бульдозер Шантуй СД22 устанавливают отвал, призму волочения, рыхлитель.

  • Вес 23,5 т.
  • Глубина погружения отвала 5,4 м.
  • Объем отвала 7,5 м³.
  • Емкость топливного бака — 300 л.
  • Габариты: длина 5,75 м, ширина 3,4 м, высота 3,725 м.
  • Дорожный просвет 0,4 м.
  • Радиус поворота 3,3 м.
  • Ширина колеи 2 м.

Установлен двигатель компании Cummins вместимостью 14 л, мощностью 220 л.с. Частота вращения 1030 об/мин. Тип охлаждения — жидкостное. База агрегата имеет небольшие размеры, это дает возможность применять устройство на ограниченной площади. Машина может работать на уклоне до 30º. Чтобы снизить вибрацию, опорные катки соединяют с рамой посредством упругих буферов. Кабина бульдозера Shantui SD22, технические характеристики которой были улучшены, имеет отличный обзор, изготовлена в форме шестигранника, в ней установлена система контроля.

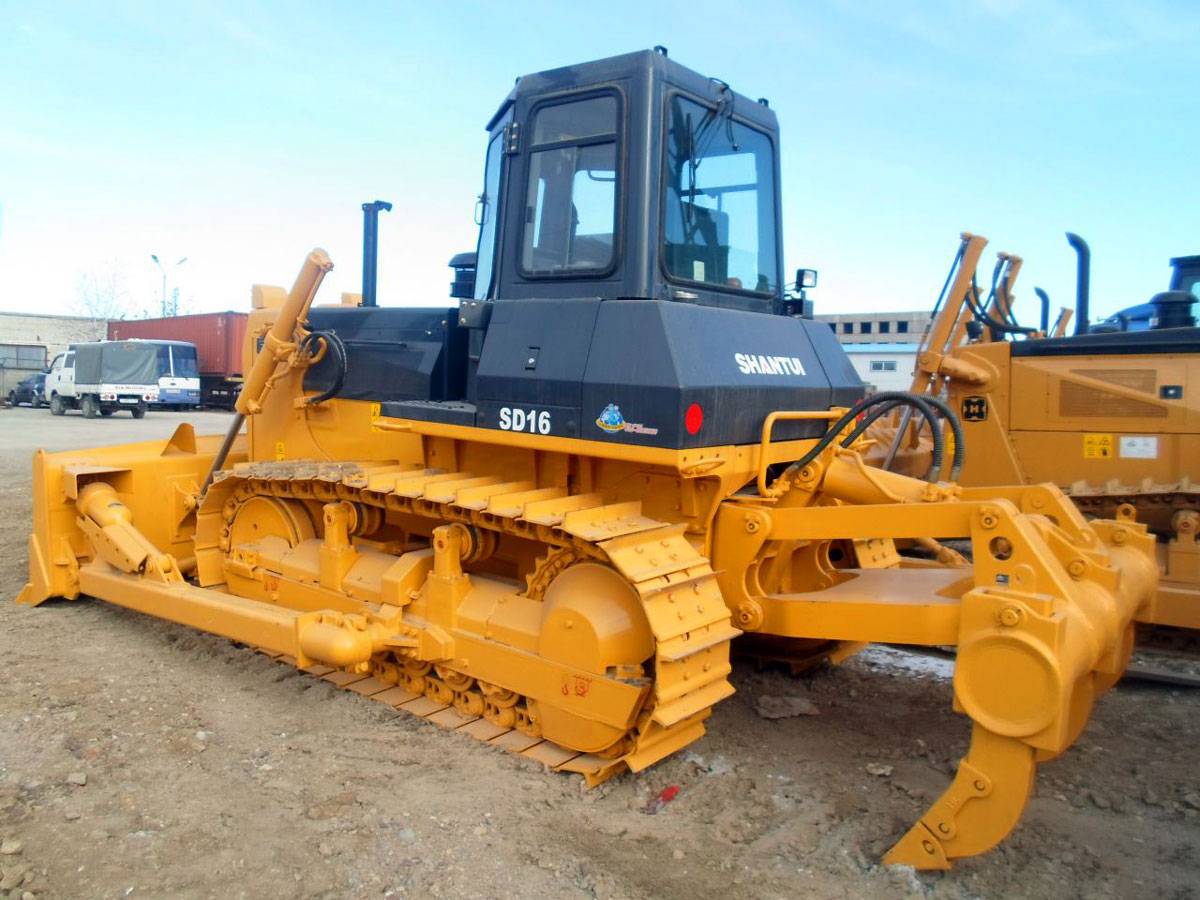

Shantui SD16 описание

Бульдозер Shantui SD16 — модель, мощность двигателя которой достигает 135 кВт (данное значение достигается при 1 850 об/мин). Эксплуатационная масса при комплектации только отвалом составляет 17 т, отвалом и рыхлителем — 19,5 т

Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.

Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них. Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны — два, опорных — шесть. Предпочтение отдано балансирной подвеске жесткого типа.

Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.

На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.

Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.

Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.

Минимальный удельный расход горючего указан 214 г/кВт*ч.

Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).

Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.

Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.

В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.

Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.

Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Sinomach YD160.

Модификации и особенности

В модельной линейке производителя Шантуй SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. В основе техники лежит уникальная 3D-модель, вобравшая в себя большинство передовых решений, присутствующих в сегменте. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).

Серия Shantui SD16 представлена несколькими модификациями:

  1. SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Для него характерны большие размеры, объемный отвал (5 кубометров) и давление на грунт на уровне 0,067 МПа;
  2. SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Емкость отвала у модели 4,7-4,9 кубометра. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 Кн – на нижних витках;
  3. SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
  4. SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 0,027 МПа.

В зависимости от модификации название модели отличается последним символом:

  • С – используется в угольной промышленности. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
  • F – имеет лесозащиту. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. В качестве дополнительного оборудования выступает лебедка с усилием тяги 240 и 136 кН в нижних и верхних витках соответственно;
  • L – башмак такой машины выполнен в форме треугольника. Проходимость такой машины гораздо выше, чем обычной, из-за чего он назван болотоходом. Кузов этой модели гораздо шире, а объем отвала составляет 3,8 м3. Давление на основание 27 кПа;
  • R – используется для транспортировки мусора. Башмак такой же, как у SD-16 L, а отвал имеет объем 8,3 м3.

Разработки бульдозера были проведены совместно с Комацу (Япония) и Катерпиллар (США).

ХарактеристикиSD-16CSD-16FSD-16LSD-16R
Длина5500 мм5140 мм4690 мм4690 мм
Ширина3556 мм3970 мм3400 мм3400 мм
Высота3100 мм3200 мм3130 мм3130 мм
Масса17000 кг17000 кг18460 кг17700 кг
Грунтовое давление0,067 МПа0,067 МПа0,027 МПа0,027 МПа
Клиренс400 мм400 мм495 мм495 мм
Радиус разворота490 мм490 мм460 мм106 мм
Тип отвалаугольныйпрямойпрямойсерия R
Производительность250 м3/ч225 м3/ч220 м3/ч250 м3/ч
Ширина отвала3556 мм3970 мм4150 мм4150 мм
Высота отвала1120 мм1090 мм960 мм1578 мм
Масса отвала2672 кг1592 кг1592 кг

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Shantui SD16 представляет собой высокопроизводительный гусеничный бульдозер среднего класса от компании Shantui Construction Machinery (Китай). Машина относится к бюджетной категории (аналог Komatsu D65), но по техническим характеристикам и качеству техника не уступает более именитым конкурентам.

Шантуй СД16 оптимально подойдет для выполнения широкого перечня землеройных работ. Конструктивные особенности позволяют использовать машину в любой климатической зоне. Сравнительно небольшая масса, малое удельное давление на грунт и маневренность делают данную модель отличным помощником при выполнении различных задач в границах города и за его пределами. При этом бульдозер может работать с любой категорией грунта. Наибольшую эффективность Shantui SD16 показывает при выполнении следующих операций:

  • перемещение грунта;
  • уборка строительного мусора или снега;
  • устройство насыпей;
  • планировка площадок под строительство;
  • снятие слоев грунта;
  • разработка и засыпка ям, траншей, котлованов;
  • очистка значительных территорий от старых деревьев, сооружений и пней;
  • рыхление почвы;
  • реконструкция и строительство дорог.

Машина сделана из износостойких материалов, потому она уверенно выдерживает огромные нагрузки.

Серия Shantui SD16 представлена 4 модификациями:

  • SD16 C – угольная вариация с плоским башмаком с 1 ребордой. Комплектуется большим отвалом (5 куб.м);
  • SD16 F – лесная версия со специальной защитой и плоским башмаком с 1 ребордой. В сравнении с SD16 C модификация оснащается меньшим отвалом. SD16 F опционально оборудуется тяговой лебедкой с усилием 136 кН на верхних ветках, 240 кН – на нижних витках;
  • SD16 L – болотоходная версия с треугольным башмаком. Для модели характерна большая ширина кузова и компактный отвал;
  • SD16 R – специальная модификация для перемещения отходов. Комплектуется огромным отвалом (8,3 куб.м) и треугольным башмаком.

Это интересно: Права на бульдозер: категории и разряды

Ходовая часть

Гусеница Shantui SD16 Основой является гусеничный ход, устойчивость которого при езде гарантируется подвеской с балансом. Гусеничная лента расположена на шести катках, плюс два с каждой стороны предназначены для поддержания ее. Подвеска выполняется модульной, чтобы снизить потери времени на ремонт или замену комплектующих. Ширина ленты стандартной сборки составляет 0,51 м, шаг ее – 0,203 м. В зависимости от условий рабочей площадки, гусеницы могут заменяться на более узкие или более широкие. Для увеличения сцепления с основанием используют гусеницы с грунтозацепами. Если правильно подобрать тип гусениц, то техника Шантуй 16 может иметь очень высокую проходимость. Кроме того, угол рабочей площадки может составлять 30 градусов.

Безостановочность работы двигателя гарантирована за счет двойной его защиты. Из-за этих качеств двигатель считается очень надежным. Коробка передач позволяет переключать их без необходимости нажатия сцепления. Это сокращает время, делает управление техникой легким и простым. Возможность езды задним ходом также благоприятно сказывается на эти параметры.

Вернуться к навигации

Технические параметры

Технические характеристики Shantui SD16 представлены следующими показателями:

  • вес машины — 17,0 т;
  • дорожный просвет — 0,40 м;
  • радиус поворота — 4,7 м;
  • размер колеи — 1,88 м;
  • максимальный уклон, преодолеваемый трактором — 300;
  • давление, оказываемое машиной на поверхность грунта — 0,068 Мпа;
  • максимальная скорость перемещения— 9,63 км/ч;
  • глубина копания — 0,57 м;
  • габариты техники: длина — 6,37 м, ширина — 3,39 м, высота — 3,10 м.

Характеристики двигателя

На бульдозере установлен шестицилиндровый четырёхтактный двигатель Shangchai C621, работающий на дизельном топливе. Его мощность составляет 117,68 кВт при расходе горючего в216 г/кВт.ч. Основные параметры силовой установки характеризуются следующими значениями:

  • частота вращения — 1840 об/мин;
  • диаметр цилиндра — 126 мм;
  • ход поршня — 130 мм;
  • рабочий объём — 9,73 л;
  • крутящий момент — 766Нм.

Обязательно почитайте: Бульдозер Т 330

Особенности кабины

Бульдозер Shantui SD16 имеет кабину необычной конфигурации — в виде шестиугольной призмы. Она установлена на прочную платформу, оснащённую демпферными устройствами, которые защищают машиниста от негативного воздействия вибраций. Каркас кабины выполнен в виде форм-фактора ROPS-FOPS, гарантирующего безопасность оператора при возможном опрокидывании машины. Широкий обзор для машиниста обеспечивается панорамным остеклением кабины.Рабочее место водителя оборудовано комфортным креслом, эргономичными приборами управления, а также современной системой кондиционирования и подогрева воздуха, которая позволяет специалисту осуществлять свою профессиональную деятельность в самых суровых погодно-климатических условиях.

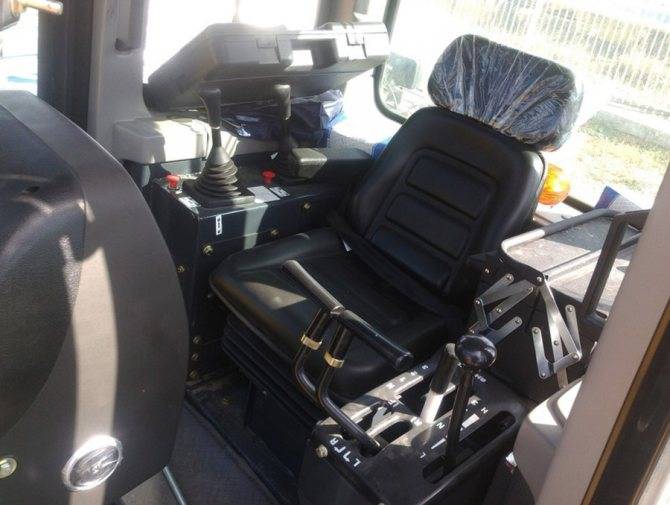

Кабина Шантуй СД 16

Двигатель

Мотор устанавливается четырехтактный рядный с прямым впрыском. При этом цилиндры располагаются вертикально. Двигатели могут быть установлены двух типов – Shangchai C6121 или Steyr WD615T-3A. В любом случае, топливо используется дизельное, а их характеристики идентичны. Чаще устанавливаются двигатели первой модели. Кроме Shantui SD 16, они также устанавливаются на другую технику, частота их используемости составляет почти 20% и сертификация их происходит по системе САТ. Объем двигателя составляет 9,72 л. Также здесь есть демпфер, который не только увеличил прочность и долговечность, но и защитил двигатель от попадания посторонних элементов. Установленный двигатель Shantui SD16 характеризуется мощностью 160 лошадиных сил.

Оба двигателя отличаются экономичностью и высокой производительностью. Расход топлива Шантуй СД 16 составляет 214 г/кВт за час работы. Кроме того, они отличаются пониженным уровнем шума.

ПараметрЗначение
Модель двигателяShangchai C 621 Steyr WD615TI-3А
Мощность120 кВт (160 лс)
Частота оборотов1850 об/мин
Объем двигателя9,72 л
Затрачиваемое топливо214 г/кВт*ч
Крутящий момент764 Нм

Вернуться к навигации

Кабина оператора

Для увеличения угла обзора и точности работы оператора кабина выполнена в новой геометрической форме шестигранника. Разработчики уверены, что такое очертание рационально для тяжелой техники Shantui SD16. Каркас выполнен жестким, что положительно сказывается на безопасности водителя.

Для увеличения концентрации человека, управляющего техникой, вся обивка кабины выполнена из звуко- и виброизоляционного материала. В стандартную комплектацию китайского бульдозера Shantui входят кондиционер и обогреватель. Это гарантирует нормальный режим работы оператора не зависимо от окружающих природных условий.

Кресло Grammer можно отрегулировать и поставить в удобное положение, все приборы расположены весьма удобно и в пределах досягаемости. Гидравлика позволяет прикладывать меньше усилий для переключения рычагов. Сама система оснащена новыми цилиндрами и гидрозатворами.

В целом, вся кабина сделана эргономично, повышенный уровень остекления (угол обзора 360 градусов) также благоприятно сказывается на общем состоянии водителя, снижая уровень его утомления.

Вернуться к навигации

Устройство и особенности эксплуатации

Шантуй SD16 имеет модульную конструкцию, позволяющую оперативно выполнять осмотр и ремонт. В базовом варианте бульдозер оснащается балансирной подвеской и гусеничной лентой с крупными и широкими звеньями, обеспечивающими устойчивость техники. Гусеницы устанавливаются на 2 подвесных и 6 опорных катках.

Трансмиссия модели представлена следующими элементами:

  • планетарной коробкой передач с сервоприводом переключения и механизмом принудительной смазки. Коробка передач имеет 6 скоростей (3 передних и 3 задних);
  • постоянно замкнутой многодисковой муфтой, которая размещена в масляной ванне. Муфта связана с тормозным элементом муфты рулевого управления;
  • 3-элементным одноступенчатым однофазным гидротрансформатором;
  • плавающим тормозом муфты поворота, управление которым выполняется посредством педали с гидроусилителем;
  • главной спирально-зубчатой передачей конического типа с барботажным механизмом смазки (разбрызгиванием) и одноступенчатым редуктором;
  • бортовой передачей, выполненной в виде барботажного механизма смазки и цилиндрического редуктора.

Гидравлическая система Shantui SD16 функционирует за счет шестеренчатого насоса с производительностью 335,5 л/мин. Управление выполняется посредством особого гидрораспределительного клапана. Функционирует насос на основе 2 цилиндров, относящихся к гидравлической системе 2-стороннего действия, с диаметром 110 мм. Максимальное давление в системе равняется 14 МПа.

На бульдозер устанавливается кабина шестигранной формы. Подобное решение является оптимальным для техники данного сегмента, поскольку предоставляет оператору максимальный обзор и позволяет в любой ситуации видеть расширенную панораму. Жесткий каркас делает работу безопасной.

В обшивке кабины применяются современные изоляционные материалы, уменьшающие вибрацию и шум, в результате чего число посторонних факторов, влияющих на утомляемость оператора, сокращается. В салоне устанавливаются заводской обогреватель и кондиционер. Они поддерживают необходимый уровень влажности и температуры независимо от климатических условий, в которых находится машина.

Кресло оператора может регулироваться в нескольких направлениях (марка – Grammer). Непосредственная близость основных приборов управления к водителю и их эргономичное расположение позволяют работать максимально продуктивно. Сама кабина имеет пневматическую подвеску.

Шантуй SD16 может оснащаться широкой линейкой дополнительного оборудования, включая несколько видов отвалов, 3-зубый рыхлитель и специальный однозубый рыхлитель, выдерживающий повышенные нагрузки и работающий при минусовой температуре. Подобная комплектация позволяет выполнять различные задачи на твердой поверхности.

Для бульдозера характерна легкость обслуживания. Основные агрегаты и узлы машины имеют простую конструкцию, их можно осмотреть и починить в полевых условиях. Запчасти для техники присутствуют в свободном доступе в большинстве специализированных центров. Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта. Сам бульдозер отличается высокой надежностью и служит не один год до момента проведения капитального ремонта.

Двигатель

В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска. Агрегат способен функционировать длительное время и считается одним из наиболее экономичных в своем классе. Моторный отсек выделяется компактностью, в нем расположены основные узлы, что позволяет удобно и быстро выполнить диагностику.

Характеристики мотора Shangchai SC11CB184G2B1:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 120 (160) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 764 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 214 г на кВт/час.

Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.

Характеристики двигателя Weichai WD10G178E25:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 131 (178) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 830 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 230 г на кВт/час;
  • экологический класс – Tier-2.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
